Система оптическая координатно-измерительная ScanLine TrackerScan ProNova

ScanLine TrackerScan ProNova  -беспроводная многофункциональная система для динамического 3D-сканирования и оптических измерений средних и крупногабаритных объектов. Комплекс объединяет два сканирующих модуля: ProNova, предназначенный для детального сканирования, и UE ProNova с увеличенным полем зрения, а также встроенную систему видеофотограмметрии VPG. Динамическое отслеживание положения сканера обеспечивает стабильное получение 3D-данных во время перемещения по объекту и снижает необходимость в постоянном нанесении маркеров. Беспроводная конструкция повышает мобильность системы и позволяет использовать её непосредственно на производстве, в цехах, лабораториях и на объектах контроля.

Универсальная система 3 в 1

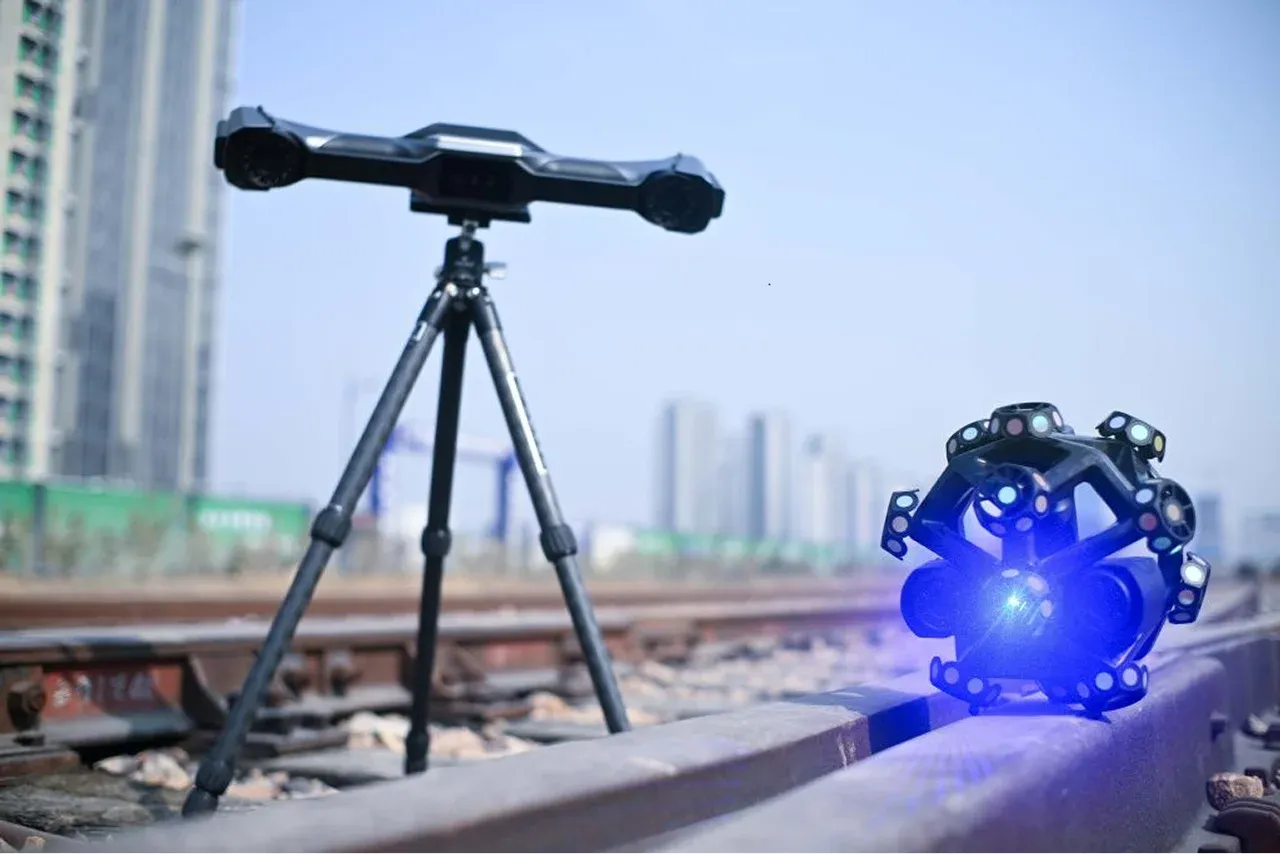

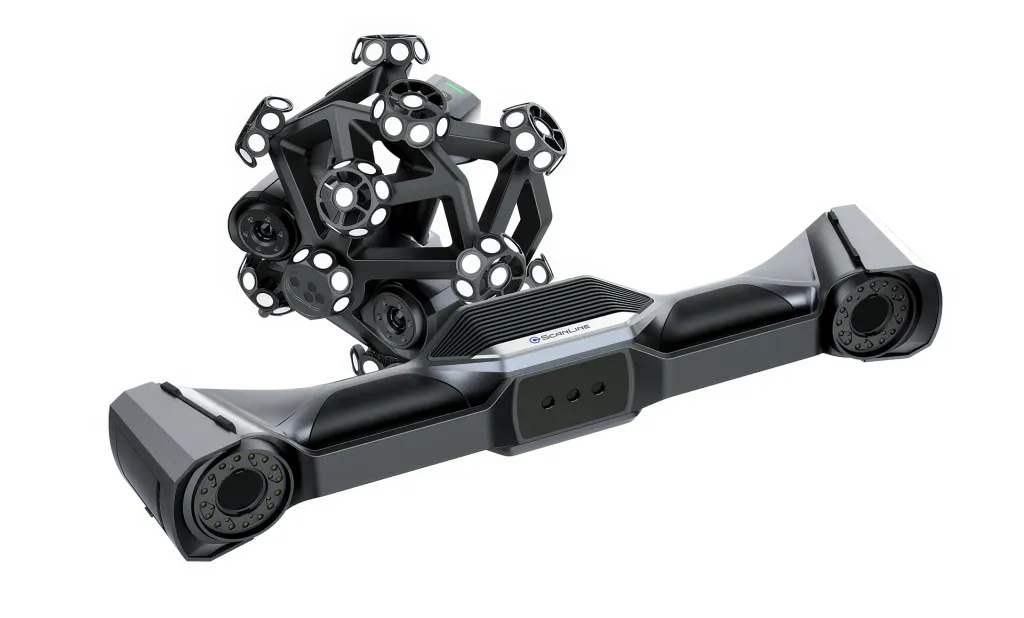

TrackerScan ProNova объединяет в одном комплексе динамический трекер, ручной лазерный 3D-сканер и модуль видеофотограмметрии. Система поддерживает одновременную работу с двумя сканерами, при этом её компоненты могут использоваться и отдельно. ProNova предназначен для высокодетализированного сканирования, тогда как UE ProNova может работать как самостоятельный ручной лазерный сканер с увеличенной зоной обзора до 2600 × 2200 мм. Такая конфигурация позволяет использовать одну систему для широкого спектра задач — от точного сканирования отдельных элементов и сложных участков до оцифровки крупногабаритных деталей и конструкций.

Динамическое отслеживание без привязки к фиксированной позиции

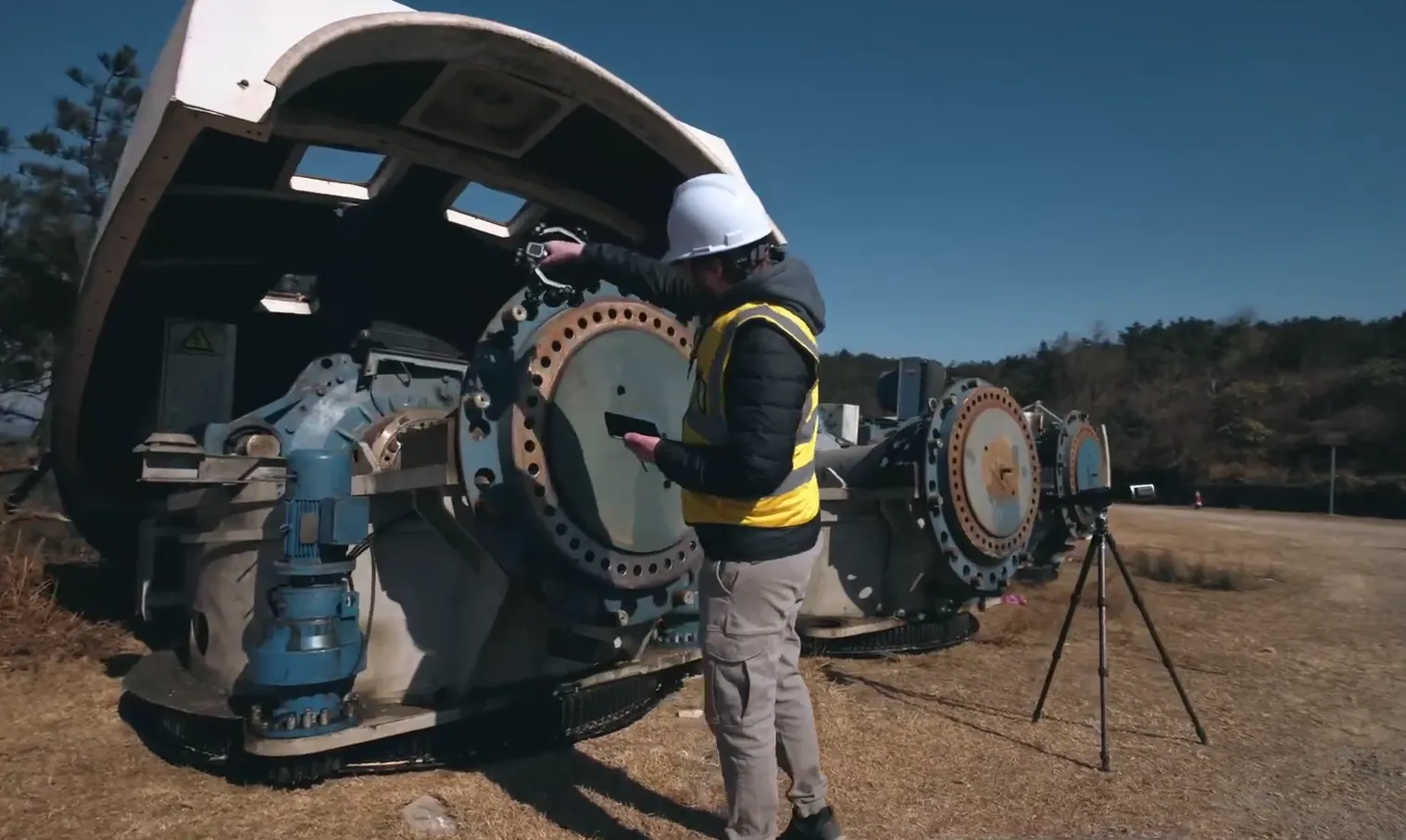

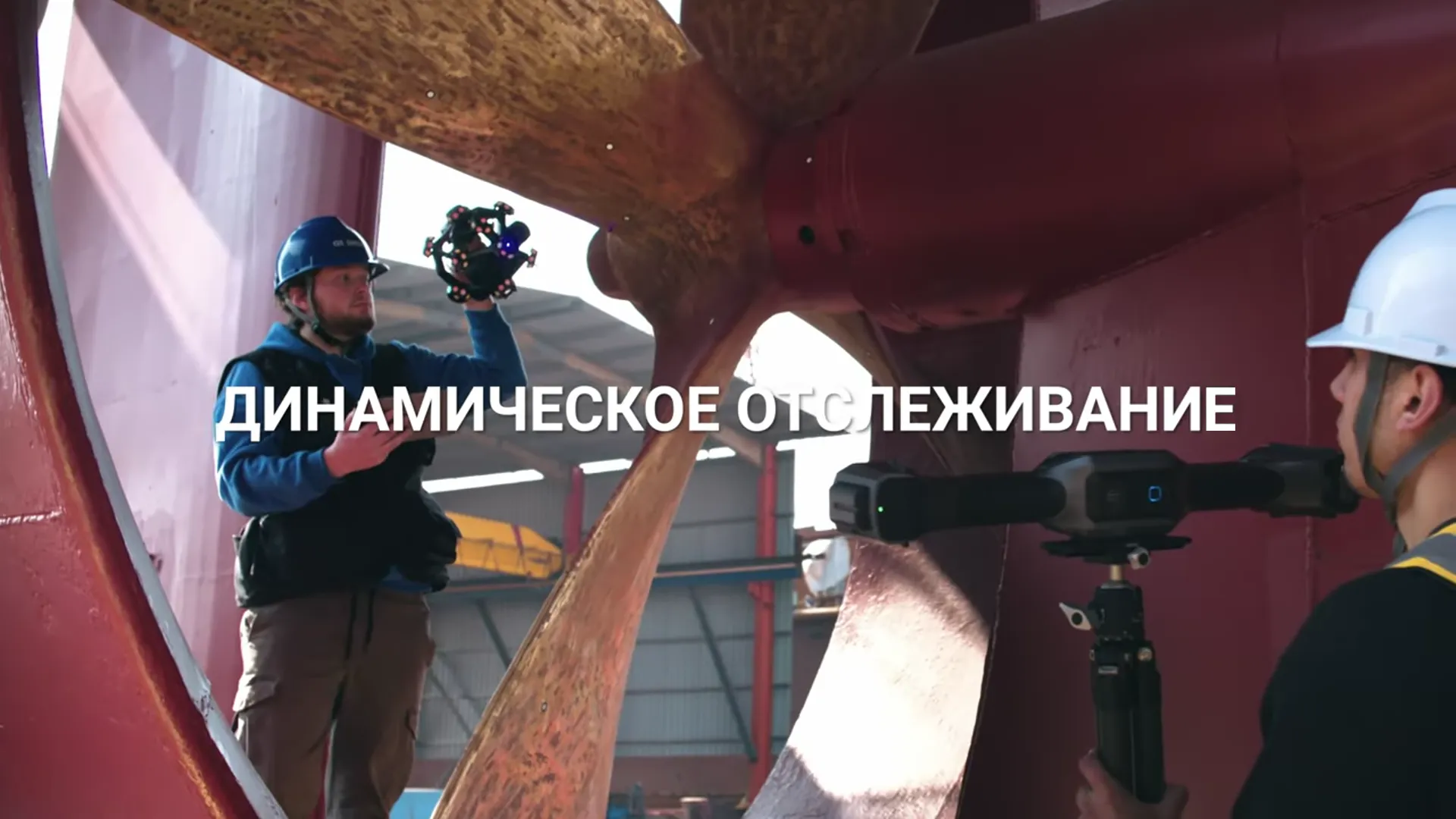

В основе ScanLine TrackerScan ProNova используется технология динамического отслеживания, которая в режиме реального времени определяет положение сканера в пространстве относительно трекера. Оператор может свободно перемещаться вокруг объекта и получать данные с разных направлений, не будучи привязанным к одной рабочей позиции. Такой подход особенно удобен при оцифровке крупногабаритных деталей и конструкций, перемещение которых затруднительно или требует значительных затрат времени.

Динамическое отслеживание упрощает работу и с объектами сложной геометрии, а также в местах с ограниченным доступом. Отсутствие соединительного кабеля между сканером и компьютером повышает мобильность системы и позволяет комфортно перемещаться вокруг автомобиля, промышленного оборудования, корпусов, трубопроводов, крупной оснастки и других масштабных объектов.

Сканирование без маркеров

Одно из преимуществ ScanLine TrackerScan ProNova — возможность выполнять сканирование без предварительного нанесения маркеров. Система определяет положение сканера в пространстве в процессе работы, поэтому для многих задач нет необходимости размещать на поверхности объекта большое количество меток. Это позволяет сократить время подготовки и особенно удобно при работе с крупногабаритными деталями, для которых нанесение и последующее удаление множества маркеров может занимать значительное время.

При необходимости TrackerScan ProNova поддерживает и маркерное совмещение. Оператор может выбрать подходящий способ позиционирования и объединения данных с учётом особенностей геометрии объекта и требований к точности измерений.

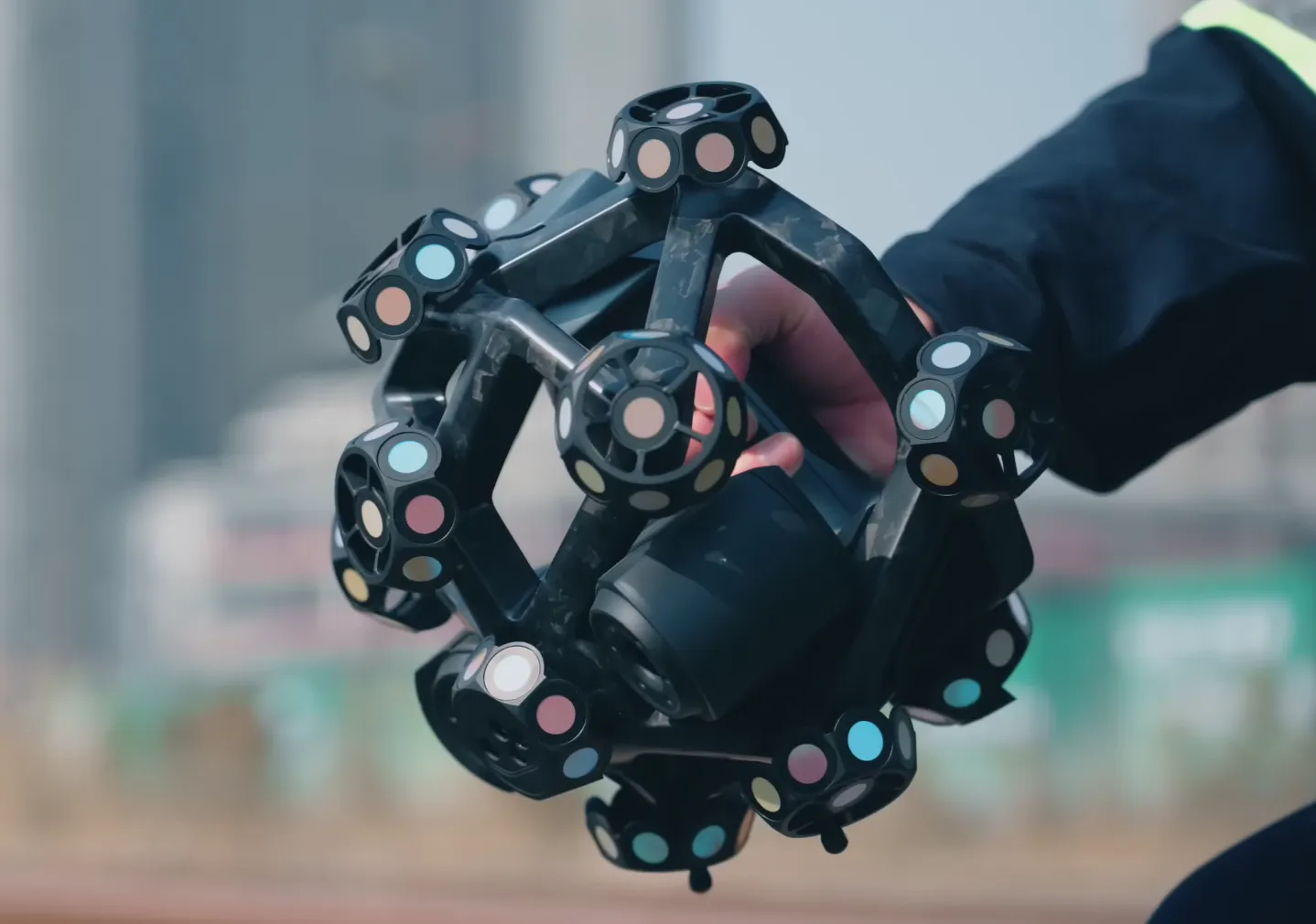

3D-cканер ProNova — детальное сканирование

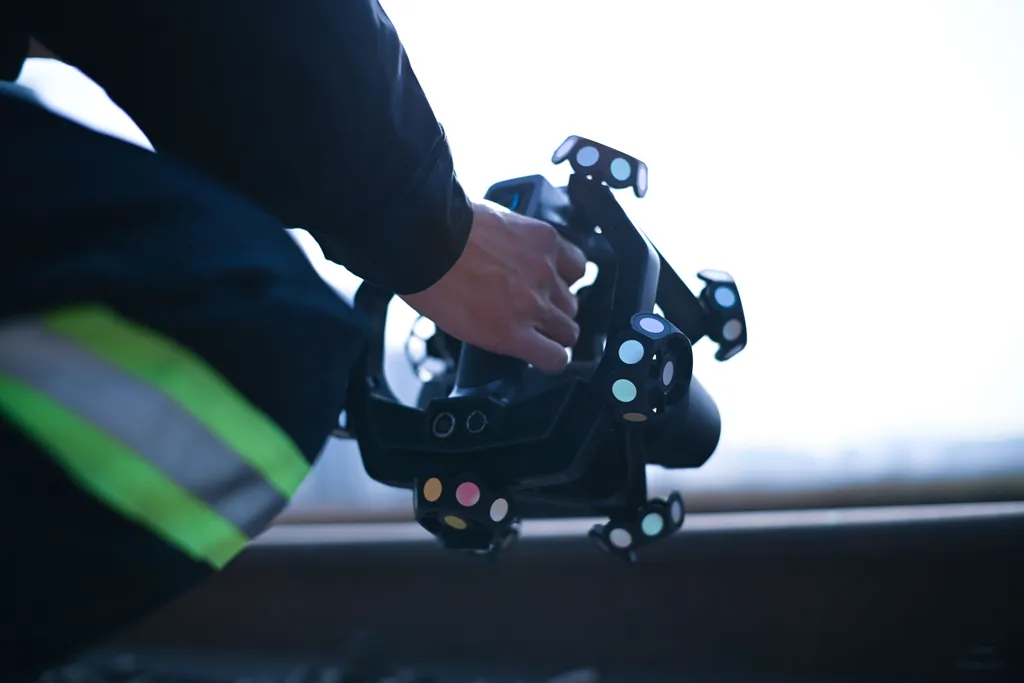

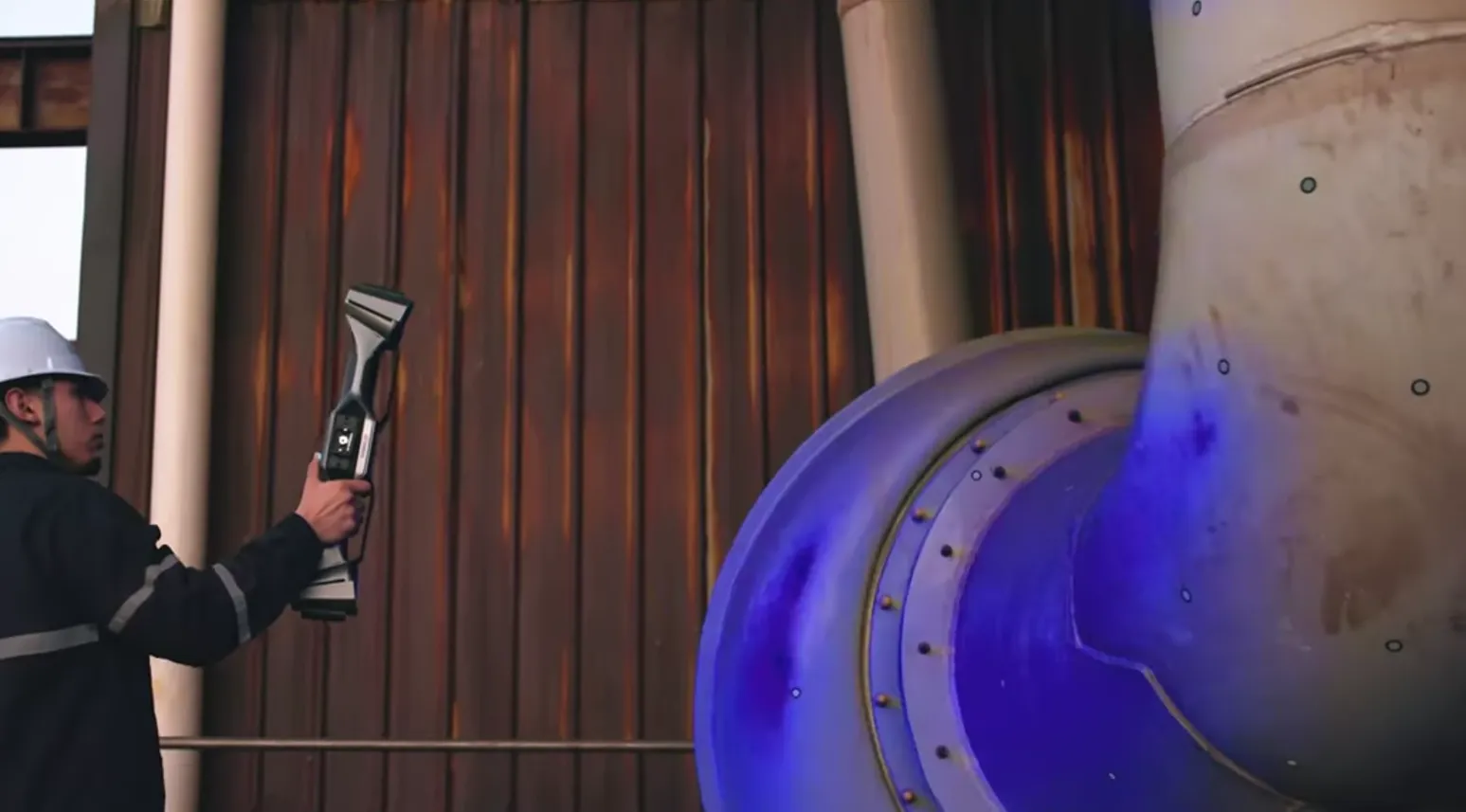

Сканер ProNova предназначен для получения детализированных 3D-данных и точного воспроизведения сложной геометрии. После захвата общей формы крупного объекта с помощью трекера оператор может использовать ProNova для дополнительного сканирования отдельных участков, требующих более высокой детализации. Такой подход позволяет сочетать быстрое получение общей геометрии с тщательной проработкой небольших элементов и сложных зон. В результате крупные поверхности можно последовательно оцифровывать с оптимальной плотностью данных, увеличивая детализацию только там, где это действительно необходимо.

UE ProNova — большое поле зрения

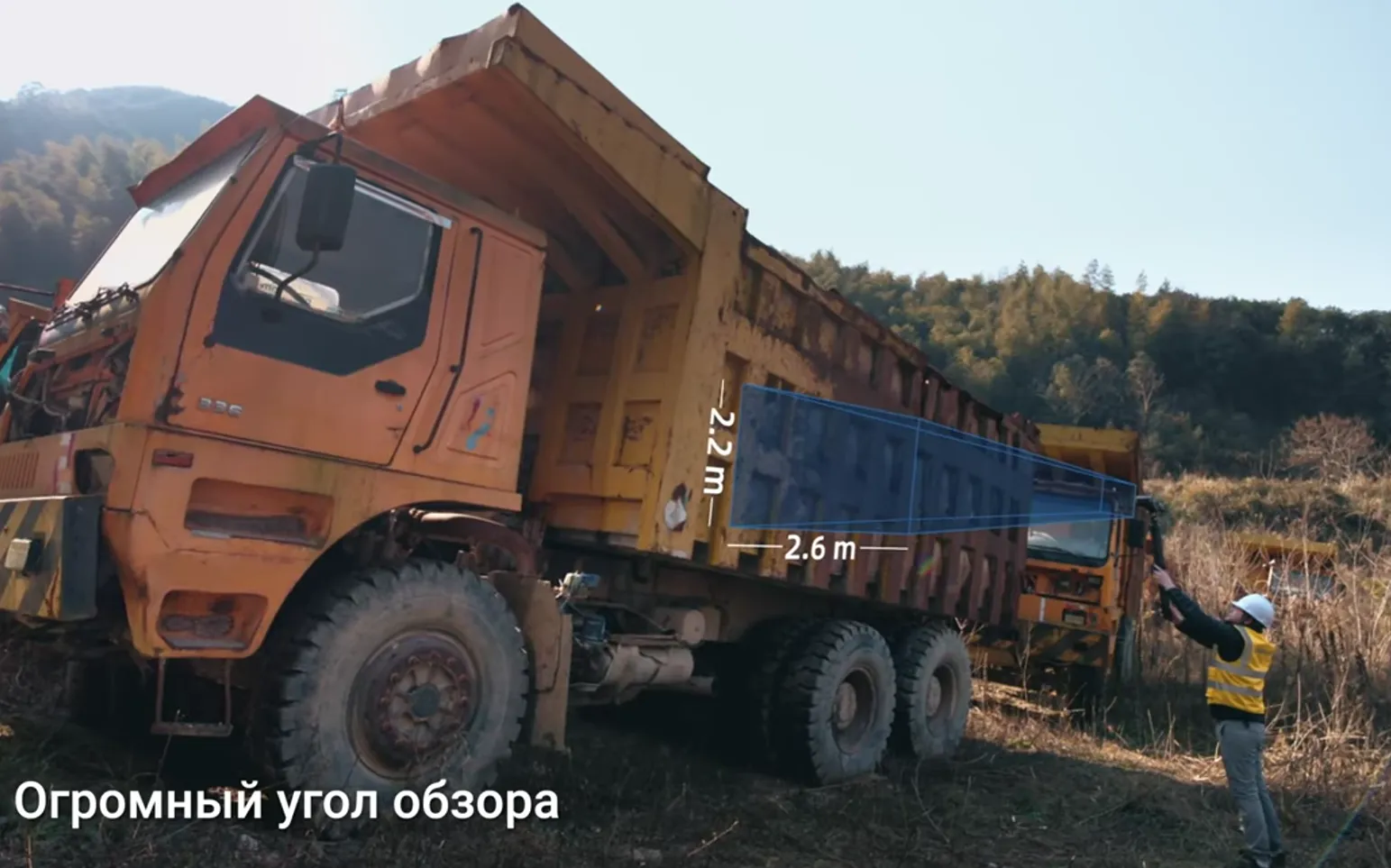

UE ProNova предназначен для быстрого сканирования крупногабаритных объектов и обширных участков поверхности. Максимальное поле зрения достигает 2600 × 2200 мм, поэтому за один проход система охватывает значительно большую площадь, чем стандартные ручные промышленные 3D-сканеры. Это позволяет сократить количество перемещений оборудования и повысить производительность при оцифровке крупных деталей и конструкций.

Для высокоскоростного сканирования UE ProNova использует 50 лазерных линий, а отдельный режим позволяет получать более детализированные данные на участках, где требуется повышенная проработка геометрии. Большая зона захвата делает модуль подходящим для сканирования автомобилей, промышленного оборудования, транспортных средств, корпусов, конструкций и других крупногабаритных объектов.

Три режима сканирования

ScanLine TrackerScan ProNova поддерживает несколько режимов сканирования, рассчитанных на работу с объектами разной сложности. Высокоскоростной режим с 50 лазерными линиями позволяет быстро захватывать общую геометрию и большие поверхности. Для более детальной проработки предусмотрен режим с 7 параллельными лазерными линиями, а для труднодоступных участков и глубоких полостей используется одна лазерная линия. Такое сочетание режимов позволяет последовательно переходить от быстрого сканирования крупных поверхностей к детальной оцифровке отдельных элементов и сложных зон.

Скорость сканирования ScanLine TrackerScan ProNova достигает 6 140 000 точек в секунду. Такая производительность обеспечивается режимом с 50 лазерными линиями, который позволяет быстро захватывать большие площади и формировать плотные 3D-данные. Высокая скорость особенно востребована при оцифровке крупногабаритных деталей, корпусов и конструкций, где важно сократить время обработки значительных объёмов поверхности.

Высокая точность и фотограмметрия на основе видео (VPG)

TrackerScan ProNova обеспечивает заявленную точность сканирования до 0,014 мм, а при использовании встроенной видеофотограмметрии VPG объёмная точность достигает 0,043 + 0,012 мм/м. Это позволяет применять систему для профессионального контроля геометрии и высокоточных измерительных задач.

Встроенная технология VPG предназначена для повышения стабильности измерений при работе с крупногабаритными объектами и большими измерительными объёмами. В отличие от традиционной фотограмметрии, она использует видеоданные для определения пространственных взаимосвязей и не требует нанесения кодированных фотограмметрических меток. Это упрощает подготовку объекта и делает процесс измерений более удобным.

При работе с UE ProNova максимальная рабочая дистанция фотограмметрического режима достигает 3,5 м. VPG формирует глобальную систему пространственных данных, которая помогает сохранять геометрическую стабильность и точность при сканировании крупных деталей и конструкций.

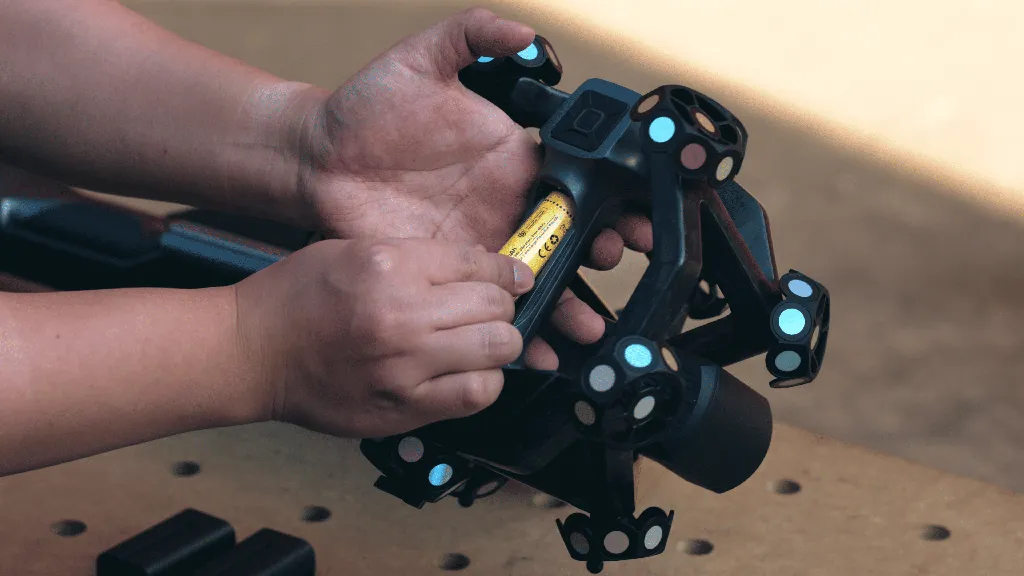

Беспроводная работа

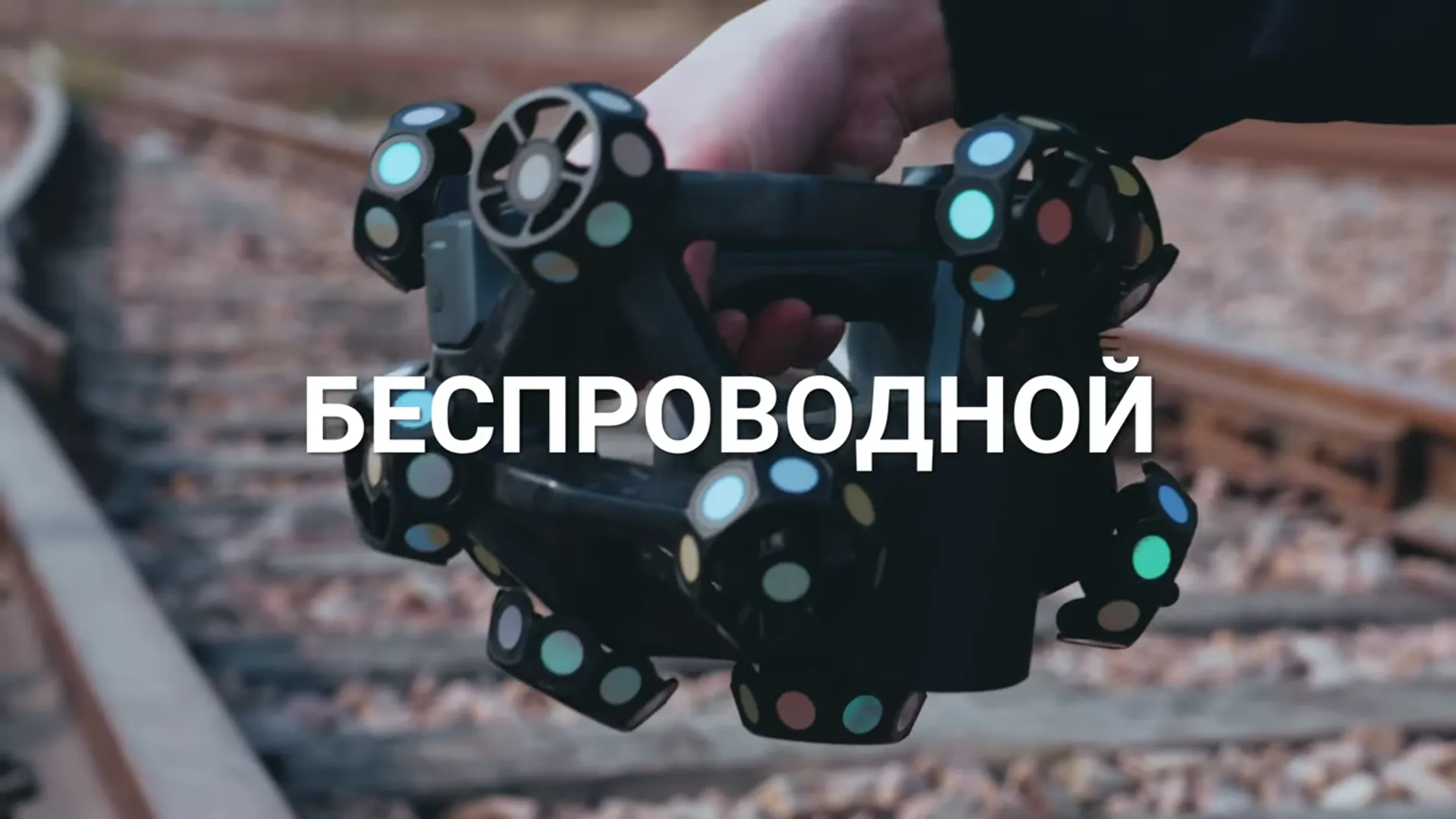

TrackerScan ProNova разработан как беспроводная система, обеспечивающая оператору свободу перемещения вокруг крупногабаритного объекта без ограничений со стороны соединительных кабелей. При необходимости предусмотрено проводное подключение через оптоволоконный интерфейс, поэтому систему можно использовать как в мобильном беспроводном режиме, так и с проводной передачей данных.

Небольшой вес компонентов дополнительно повышает удобство работы: 3D-сканер ProNova весит 1,2 кг, а трекер UE ProNova — 1,6 кг. Благодаря этому оборудование удобно перемещать между рабочими зонами и использовать непосредственно на производстве, в помещении или на выездных объектах.

Два сканера для разных задач

Главное преимущество архитектуры TrackerScan ProNova заключается в возможности объединять два подхода к сканированию в рамках одного проекта. На первом этапе UE ProNova быстро захватывает общую геометрию крупногабаритного объекта благодаря увеличенной зоне сканирования. Затем 3D-сканер ProNova позволяет детально оцифровать отдельные небольшие, сложные или наиболее ответственные участки.

Такой принцип работы объединяет высокую скорость захвата больших поверхностей и детальную проработку отдельных элементов. Оператору не приходится выбирать между производительностью и детализацией — оба режима дополняют друг друга в рамках единого измерительного процесса.

Для крупных деталей и промышленной метрологии

ScanLine TrackerScan ProNova ориентирован на профессиональные задачи, связанные с оцифровкой и контролем крупногабаритных и сложных объектов. Система может применяться в автомобильной и аэрокосмической промышленности, железнодорожном транспорте, энергетике, машиностроении, производстве строительной техники и при техническом обслуживании промышленного оборудования.

Комплекс подходит для контроля геометрии автомобильных кузовов и крупных деталей, элементов железнодорожного подвижного состава, авиационных конструкций, промышленного оборудования, крупной оснастки, корпусов и сварных конструкций. Благодаря беспроводной архитектуре TrackerScan ProNova особенно удобен для выездных измерений и проведения контроля непосредственно на производственных площадках, где перемещение крупногабаритных объектов затруднено.

Реверс-инжиниринг и контроль по CAD

Полученные с помощью TrackerScan ProNova 3D-данные подходят для широкого спектра измерительных и инженерных задач: обратного проектирования, контроля размеров и геометрии, анализа отклонений, а также сравнения фактической формы изделия с номинальной CAD-моделью. Большое поле зрения UE ProNova позволяет быстро сформировать исходные данные для цифровой модели крупногабаритного изделия, после чего ProNova можно использовать для детальной оцифровки отдельных элементов и сложных участков.

Такой рабочий процесс особенно полезен при модернизации существующих конструкций, восстановлении и изготовлении деталей, контроле качества производства, подготовке данных для последующего CAD-моделирования и оценке состояния крупных компонентов. Сочетание быстрого захвата общей геометрии и детального сканирования позволяет получать полноценные цифровые данные без необходимости выбирать между скоростью работы и проработкой отдельных элементов.

Сферы применения
