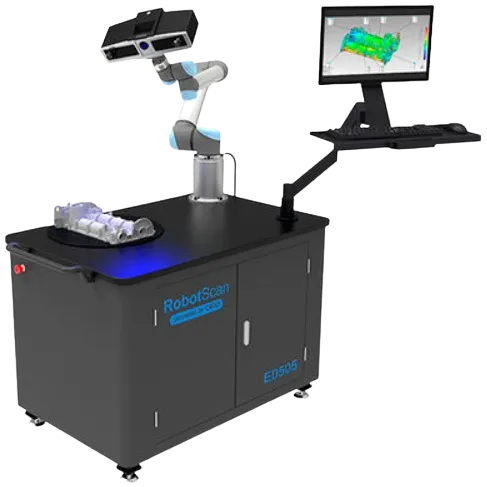

Система автоматизированного 3D-сканирования Shining 3D RobotScan E0505

Система RobotScan от Shining 3D представляет собой интеллектуальную роботизированную систему, которая объединяет технологию высокоточного промышленного 3D-сканирования синего света с уникальной интеллектуальной технологией контроля. Благодаря этому, процесс сканирования может быть завершен «одним щелчком мыши», что значительно повышает эффективность работы.

Преимущества Shining 3D RobotScan E0505

Для потокового контроля на производстве идеально подходит система автоматизированного контроля. Она позволяет организовать эффективную коммуникацию между специалистами благодаря возможности формирования отчетности и вывода данных в сторонние приложения.

Особенности RobotScan E0505:

• область сканирования 320х240 мм;
• технология сканирования с использованием синего структурированного света;
• высокая скорость и точность сканирования;
• работа с черными и блестящими поверхностями без подготовки;
• робот с 6 шарнирами.

Область применения:

• Проведение массового контроля измеряемых деталей:
• Выходной отчет для проверки качества деталей;
• Вывод ошибки для всей области сканирования или обозначенной зоны, ошибку можно импортировать в стороннее программное обеспечение.

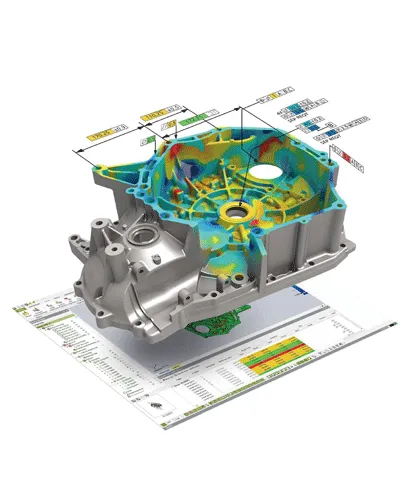

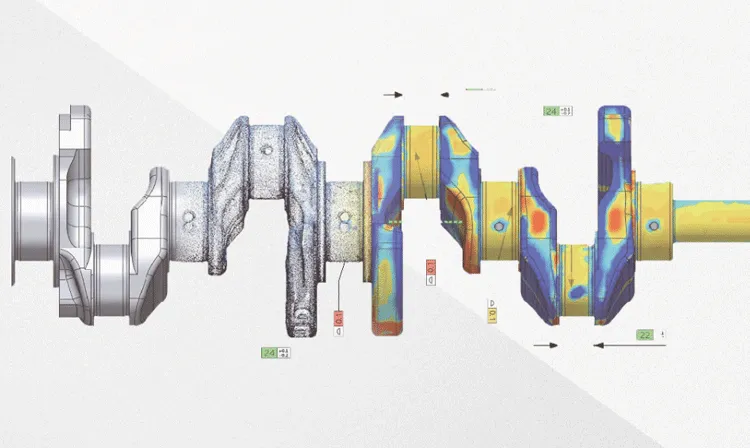

Полноразмерная проверка

Получите полные данные облака точек с помощью 3D-сканирования, что сделает возможным полноразмерную проверку.
Массовый автоматический контроль: проведите массовый автоматический контроль после того, как одна и та же деталь была запрограммирована один раз.

Высокая скорость измерений и широкий спектр применения

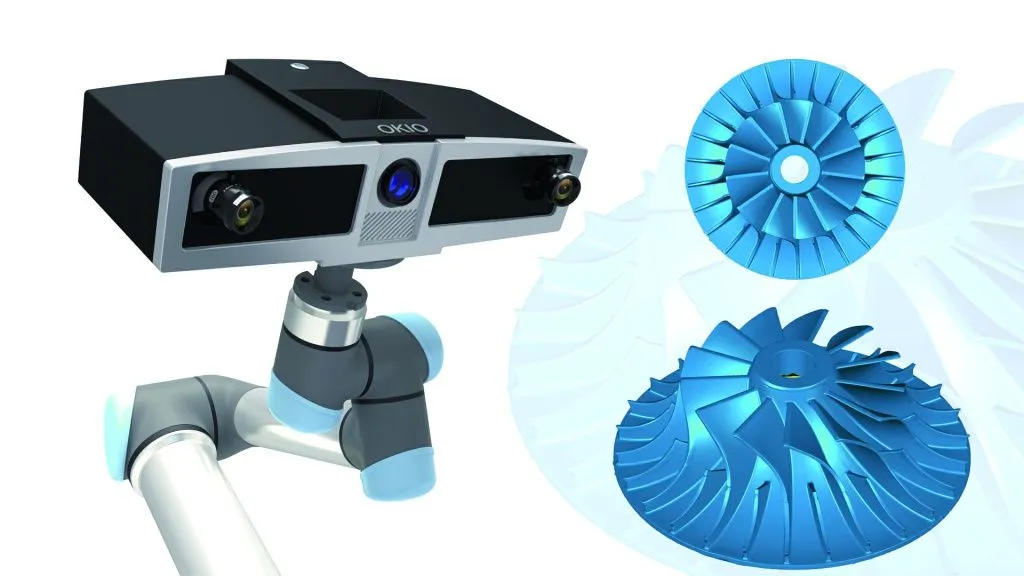

Технология синего света

Высокая безопасность

Высокая адаптивность к окружающей среде

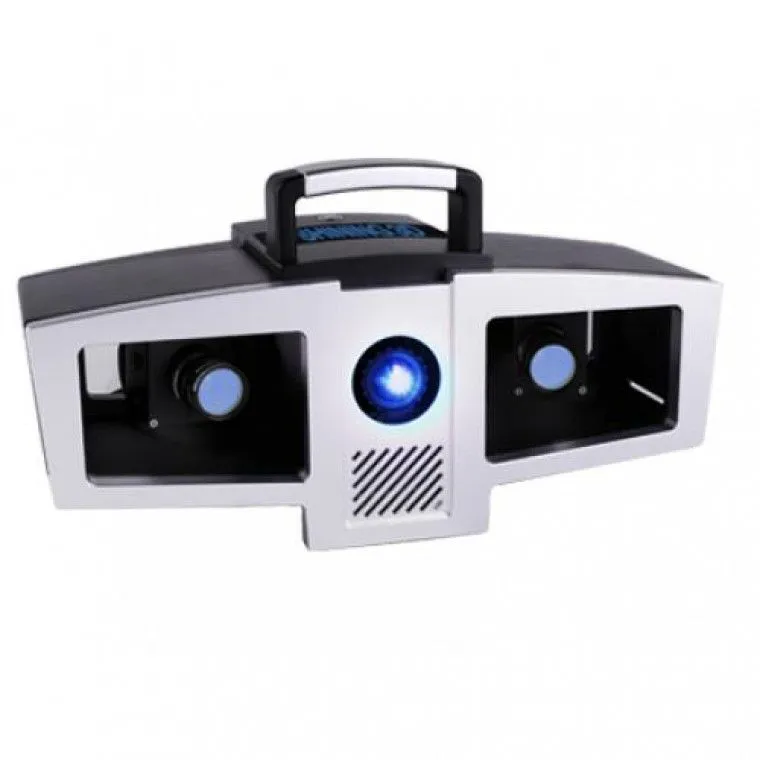

Технические характеристики:

3D-сканер - сенсор	2 x 5 миллионов пикселей
3D-сканер - диапазон одиночного сканирования	320*240m㎡
Расстояние до точки 3D-сканера	0.16мм
3D-сканер - гравировальный генератор	Технология синего света
Формат выходных данных 3D-сканера	.asc、.stl、.obj
3D-сканер - вес	3.2кг
3D-сканер - скорость сканирования	≤ 1.5с
3D-сканер - точность одиночного снимка	≤ 0.015мм
3D-сканер - режим сканирования	Бесконтактное сканирование
3D-сканер - размеры (Д * Ш * В)	440 * 240 * 120мм
Свободный градус	6 вращающихся шарниров
Рабочий радиус	850мм
Движение	+/-360°
Блок питания	100-240 VAC 50-60 Hz
Вес с кабелем	18.4кг
TCP Скорость	1 м/с
Воспроизводимость	+/-0.01мм
Загрузка	5кг
Максимальная скорость	180°/с
IP Классификация	IP54
Вес блока управления	15кг
Программирование	Графический интерфейс пользователя на 12-дюймовом сенсорном экране с креплением

Видеообзор модели:
