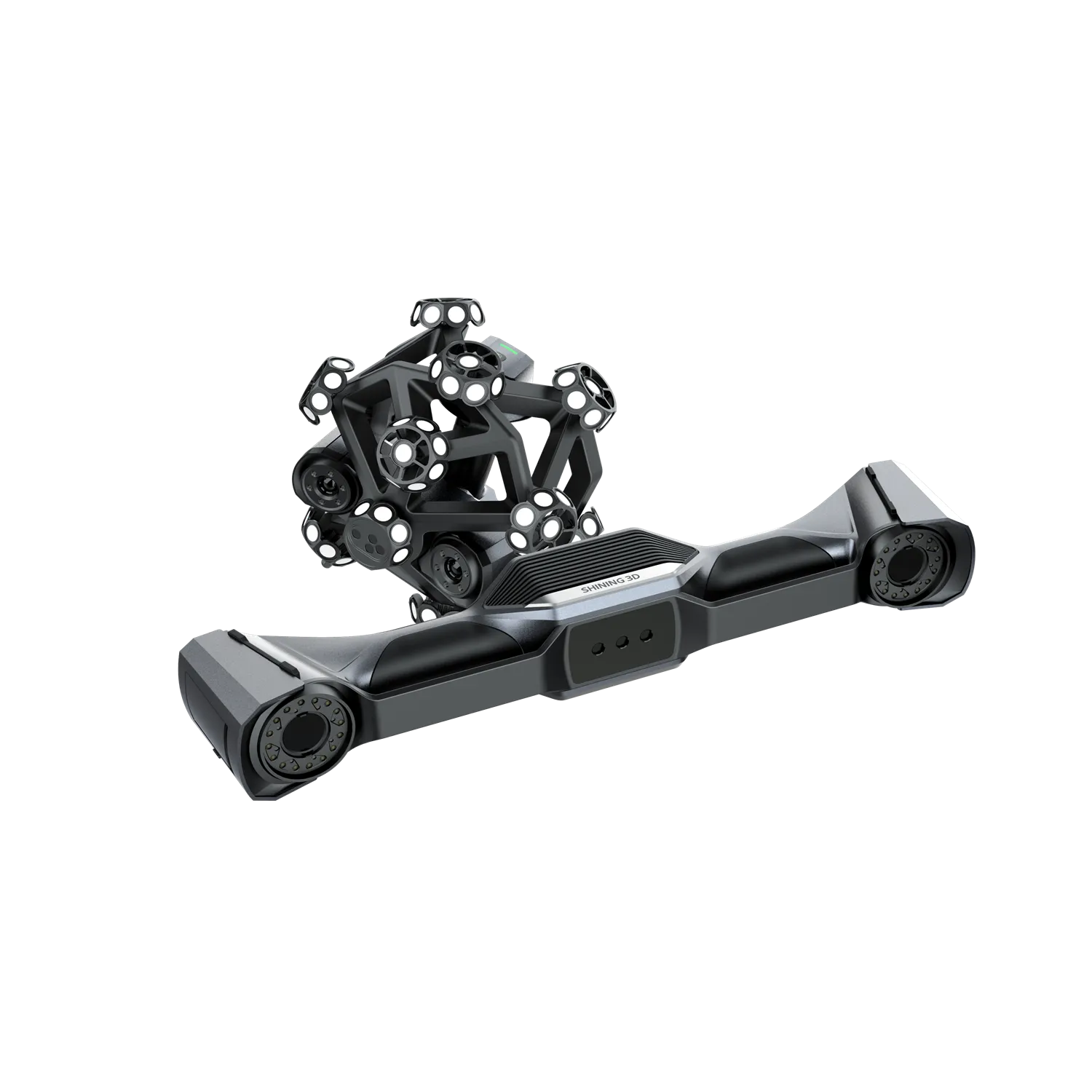

Оптическая координатно-измерительная система Shining 3D FreeScan Trak Nova+

SHINING 3D FreeScan Trak Nova+ — беспроводная система, сочетающая динамическое отслеживание и лазерное 3D-сканирование для высокоточных измерений средне- и крупногабаритных объектов. Решение объединяет компактный ручной сканер TE Nova+ и трекер UE Nova+, которые могут использоваться совместно для динамического отслеживания или работать независимо. Такая конфигурация позволяет эффективно сканировать большие поверхности и одновременно получать детализированные данные с отдельных участков объекта.

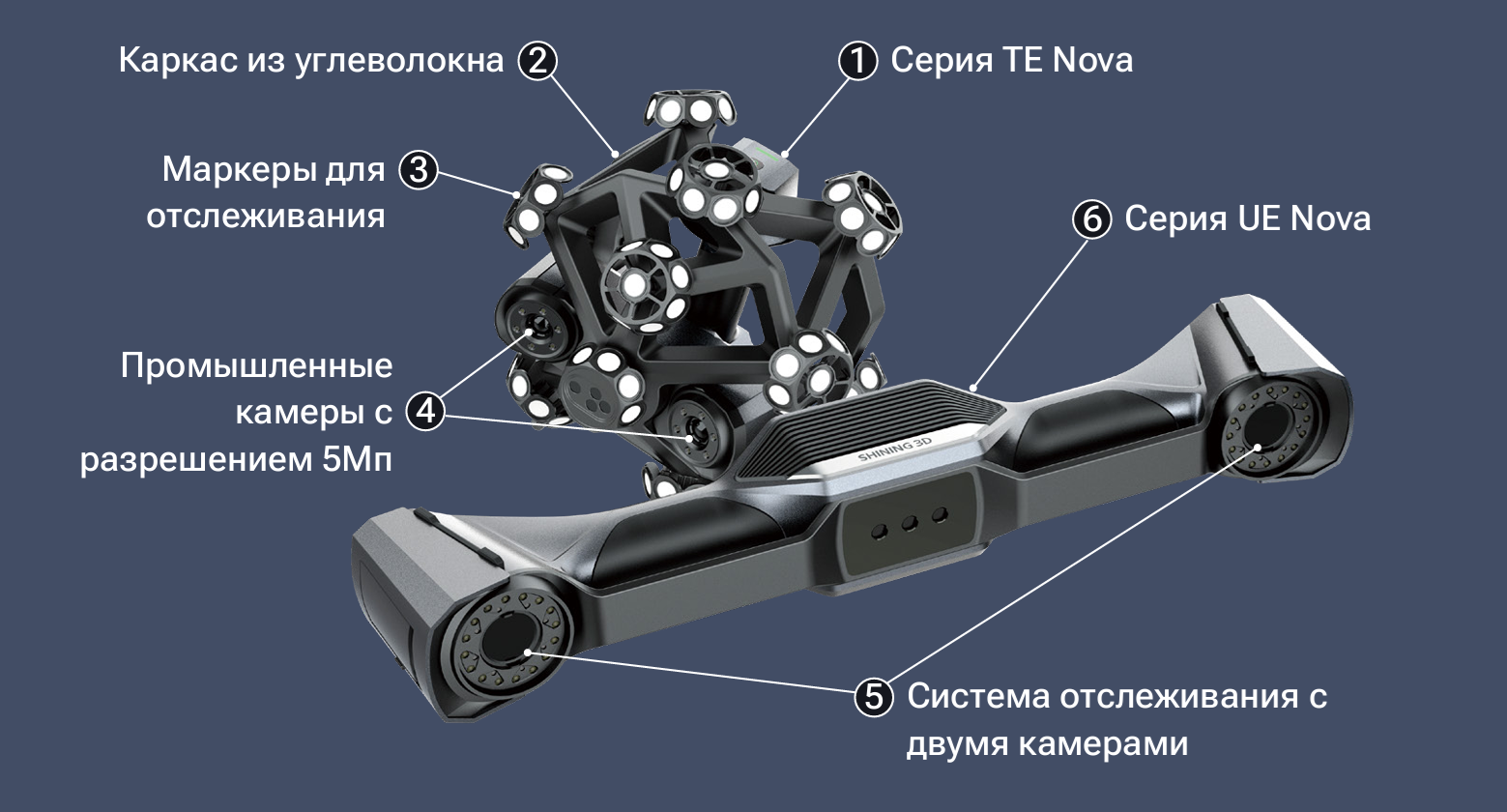

Два сканирующих устройства в одной системе

FreeScan Trak Nova+ имеет модульную конструкцию, позволяющую использовать устройства в разных конфигурациях в зависимости от поставленной задачи. TE Nova+ предназначен для высокоточного детального сканирования, тогда как UE Nova+ объединяет функции оптического трекера и широкоформатного лазерного 3D-сканера. Оба модуля могут работать как единая система с динамическим отслеживанием или использоваться отдельно, обеспечивая гибкость при выполнении различных измерительных работ.

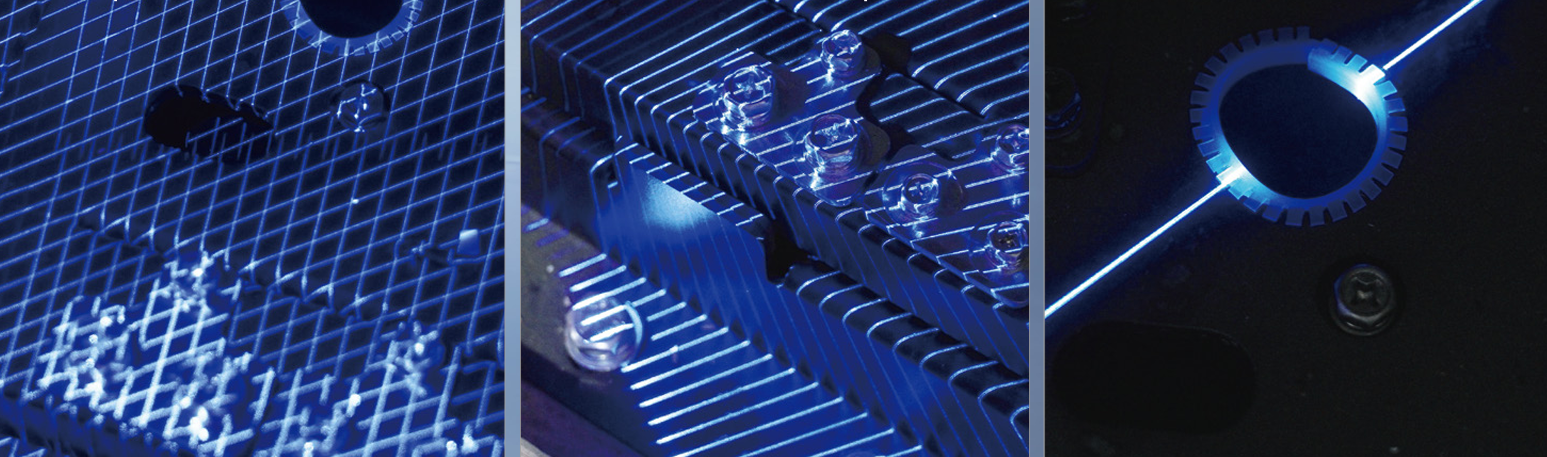

TE Nova+ предлагает три режима сканирования: высокоскоростной с 62 пересекающимися лазерными линиями, детальный с 25 параллельными линиями и режим для глубоких отверстий с одной лазерной линией. Максимальная скорость сканирования достигает 7 600 000 точек/с, а точность — до 0,020 мм.

UE Nova+ предназначен для быстрого сканирования крупных поверхностей. Поле зрения до 2600 × 2200 мм позволяет захватывать значительный объём данных за один проход и сокращать время оцифровки крупногабаритных объектов. Скорость сканирования достигает 5 710 000 точек/с, точность — до 0,072 мм.

Динамическое отслеживание

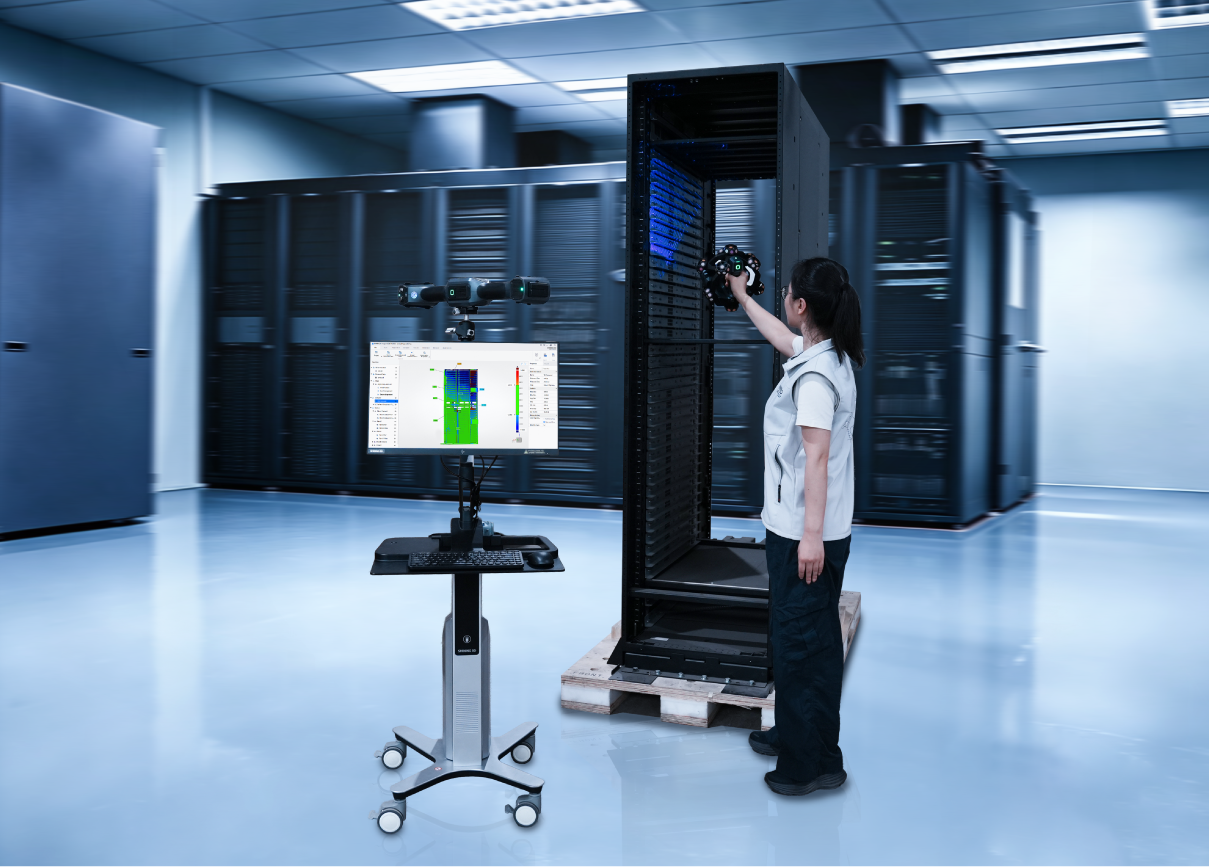

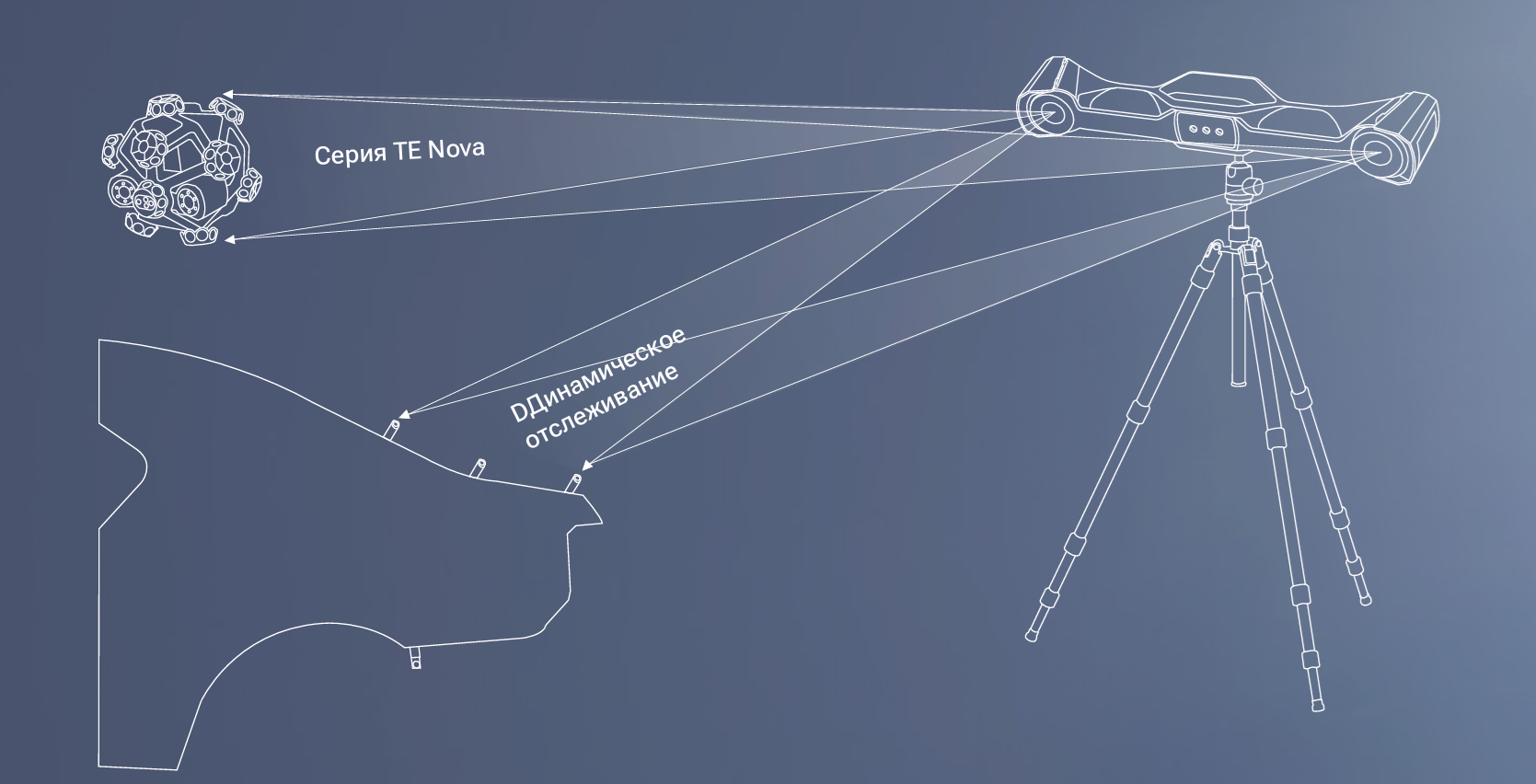

В режиме Trak Mode система в реальном времени отслеживает пространственное положение сканера, обеспечивая стабильную привязку получаемых данных к координатам объекта. Это позволяет свободно перемещать сканер вокруг детали без потери точности позиционирования и корректно оцифровывать крупные и сложные объекты. Технология особенно удобна в ситуациях, когда размещение большого количества маркеров на поверхности затруднено или требует значительных временных затрат.

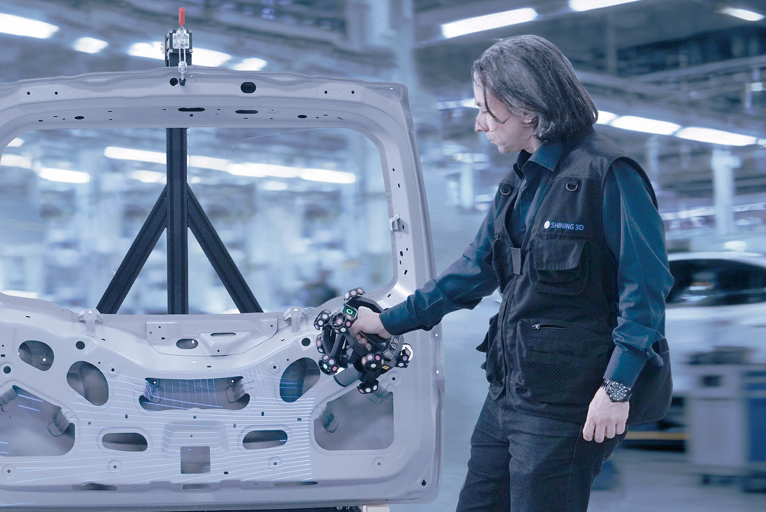

Технология динамического отслеживания особенно эффективна при сканировании крупногабаритных промышленных деталей, конструкций, транспортных объектов и оборудования. Сканер можно свободно перемещать вокруг объекта, последовательно захватывая его поверхности и отдельные элементы без необходимости использовать стационарную измерительную установку.

Широкое поле зрения

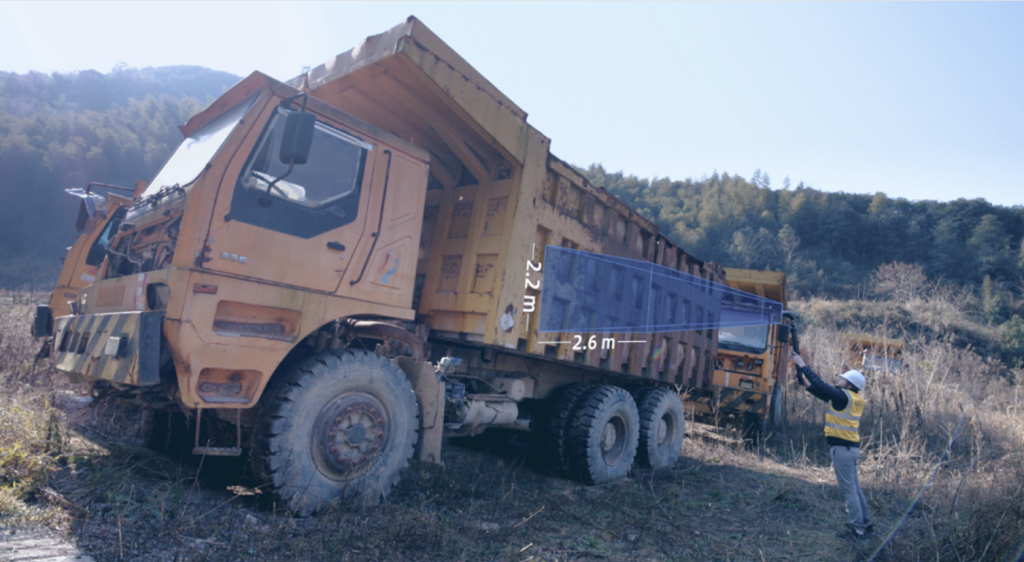

Одно из преимуществ FreeScan Trak Nova+ — возможность сочетать широкоформатное и детальное сканирование в рамках одного проекта. UE Nova+ с полем зрения до 2,6 × 2,2 м позволяет быстро захватывать большие поверхности и получать общую геометрию крупногабаритного объекта. Затем TE Nova+ можно использовать для детальной оцифровки отдельных участков, требующих повышенной детализации. Такой подход позволяет сначала оперативно сформировать общую 3D-модель объекта, а затем дополнить её точными данными с наиболее сложных или важных областей.

Высокая скорость сканирования

TE Nova+ обеспечивает скорость сканирования до 7,6 млн точек/с, позволяя быстро получать значительные объёмы трёхмерных данных. Такая производительность особенно востребована при оцифровке крупных поверхностей и выполнении задач промышленного контроля. Для высокоскоростного режима предусмотрено 62 лазерные линии, 25 параллельных линий используются для детального сканирования, а одна лазерная линия предназначена для захвата глубоких отверстий и полостей. Благодаря этому можно оперативно сканировать большие поверхности, а затем переходить к детальной оцифровке сложной геометрии без смены измерительной системы.

Видео-фотограмметрия VPG

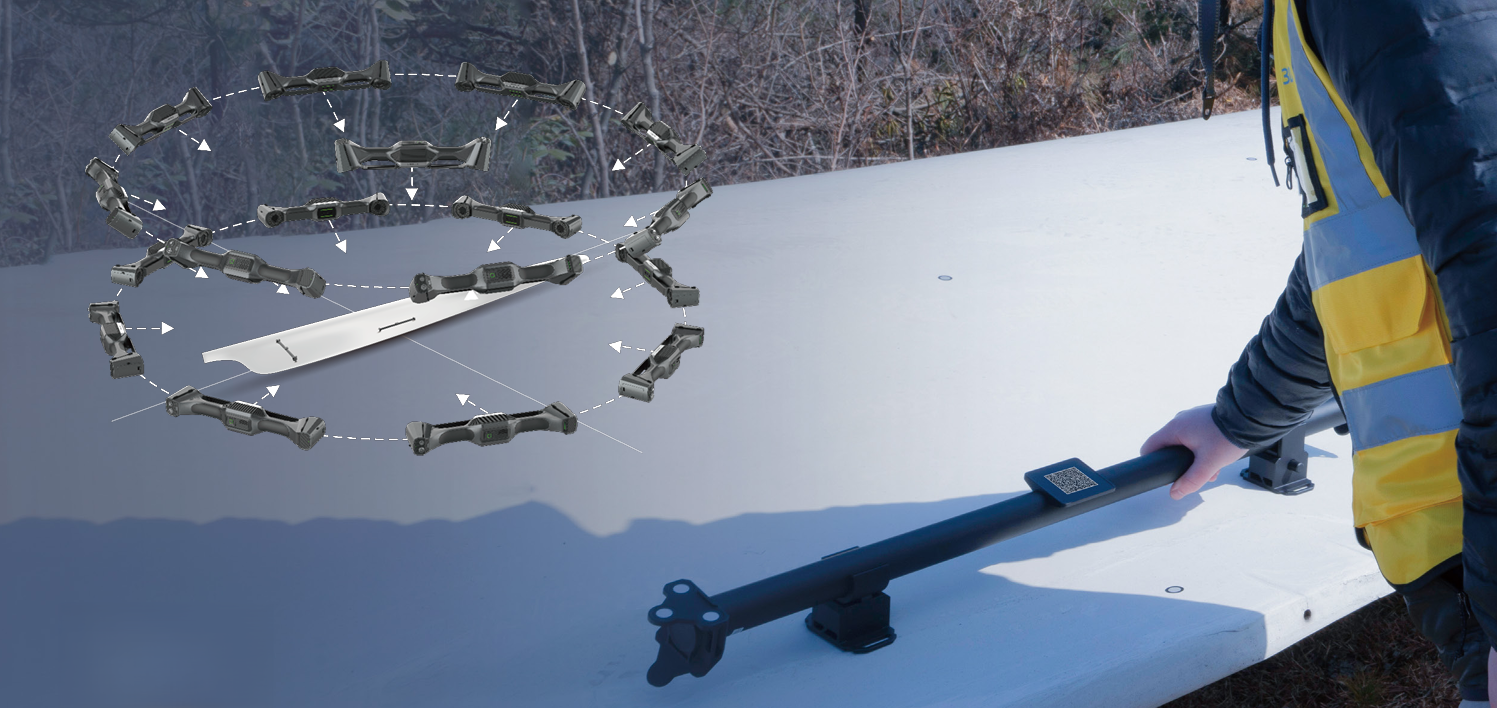

FreeScan Trak Nova+ оснащён фирменной технологией Video Photogrammetry (VPG), которая сочетает видеосъёмку с использованием калибровочного жезла для контроля пространственной точности. Технология позволяет выполнять измерения без кодированных маркеров и сохранять стабильность результатов при увеличении рабочей зоны, что особенно важно при сканировании крупногабаритных объектов.

При использовании VPG объёмная точность составляет 0,046 + 0,012 мм/м. Для FreeScan Trak Nova+ объёмная точность достигает 0,058 мм на расстоянии 3,5 м и 0,070 мм на расстоянии 4,5 м от трекера.

Беспроводная работа

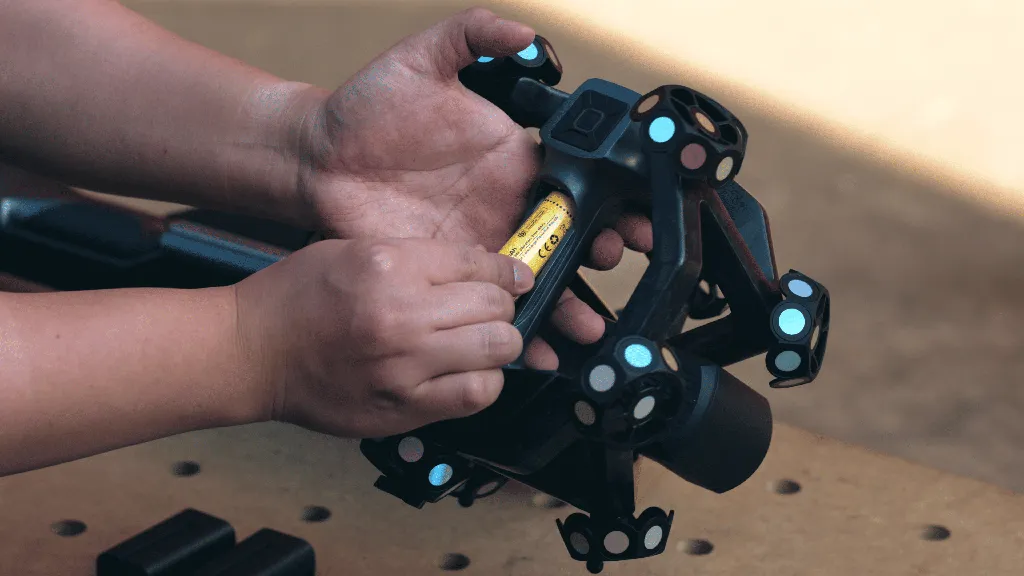

FreeScan Trak Nova+ оснащён беспроводными модулями, позволяющими выполнять сканирование без постоянного подключения устройств кабелями. При необходимости система может работать в проводном режиме через оптоволоконное соединение. Беспроводной формат особенно удобен при сканировании крупногабаритных объектов и в стеснённых условиях, где кабели могут ограничивать свободу перемещения оператора. Встроенные вычислительные модули обеспечивают обработку данных непосредственно в процессе работы, а сменные аккумуляторы позволяют продолжать сканирование без длительного подключения к электросети.

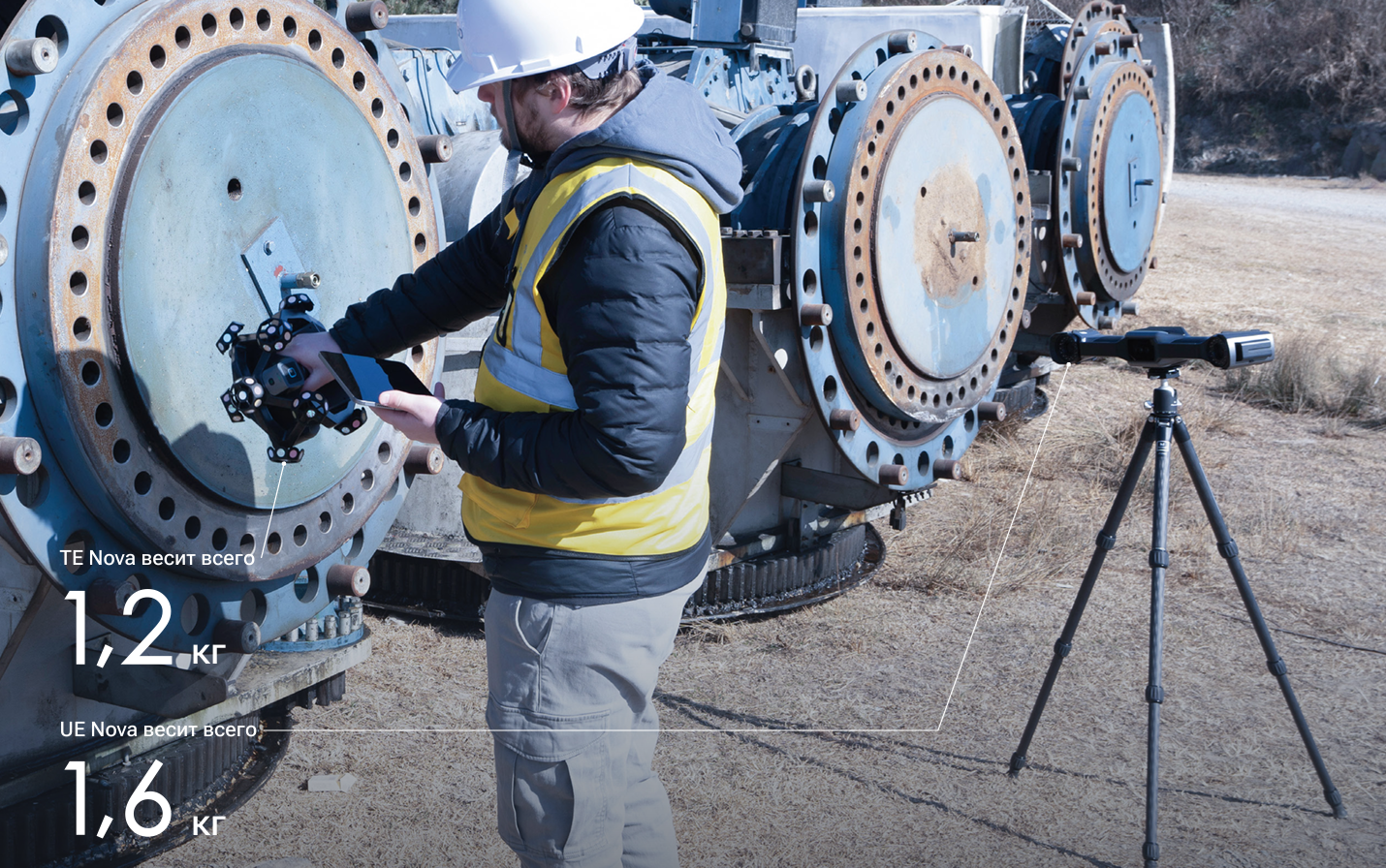

Компактная конструкция

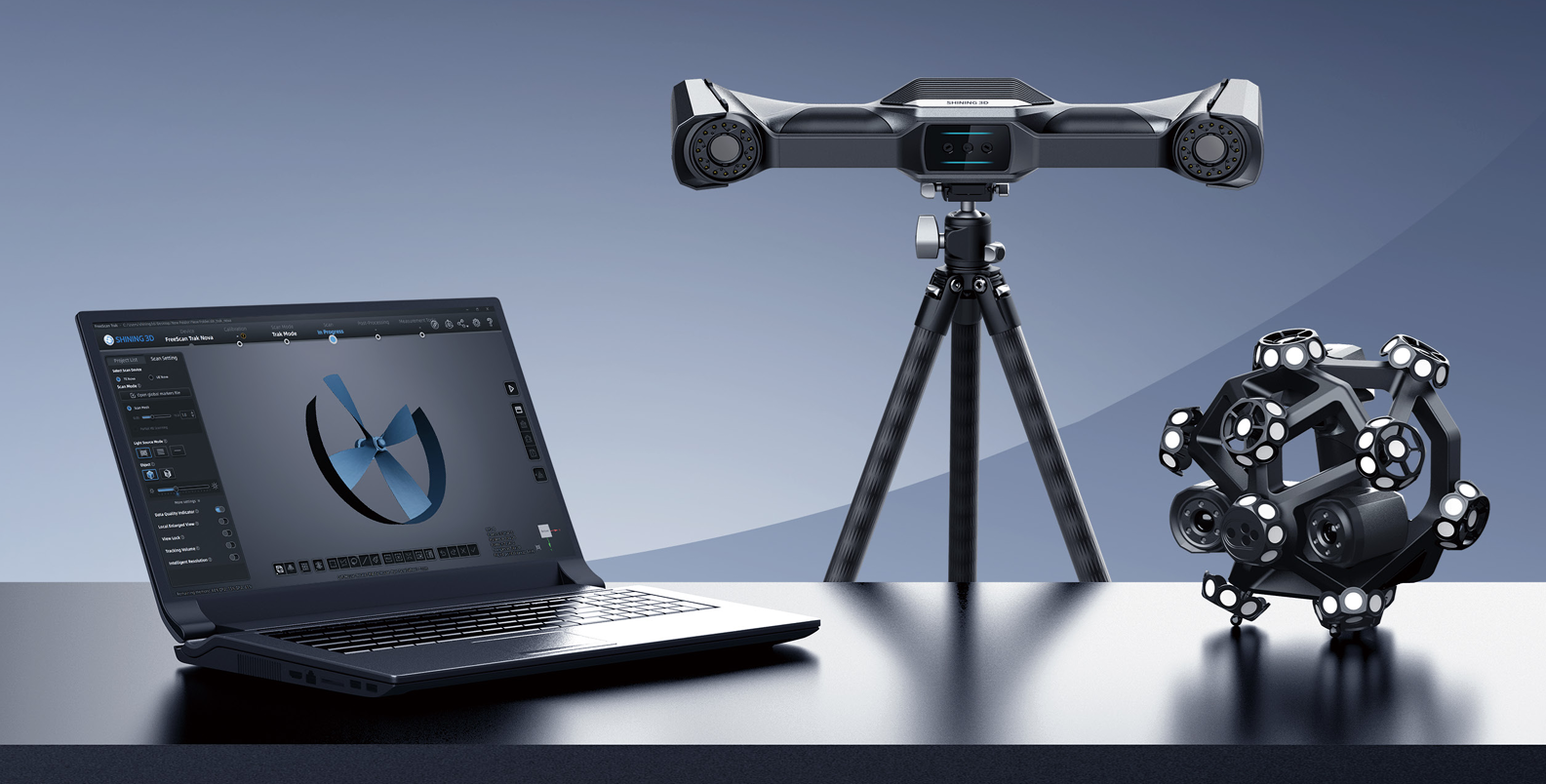

Программное обеспечение

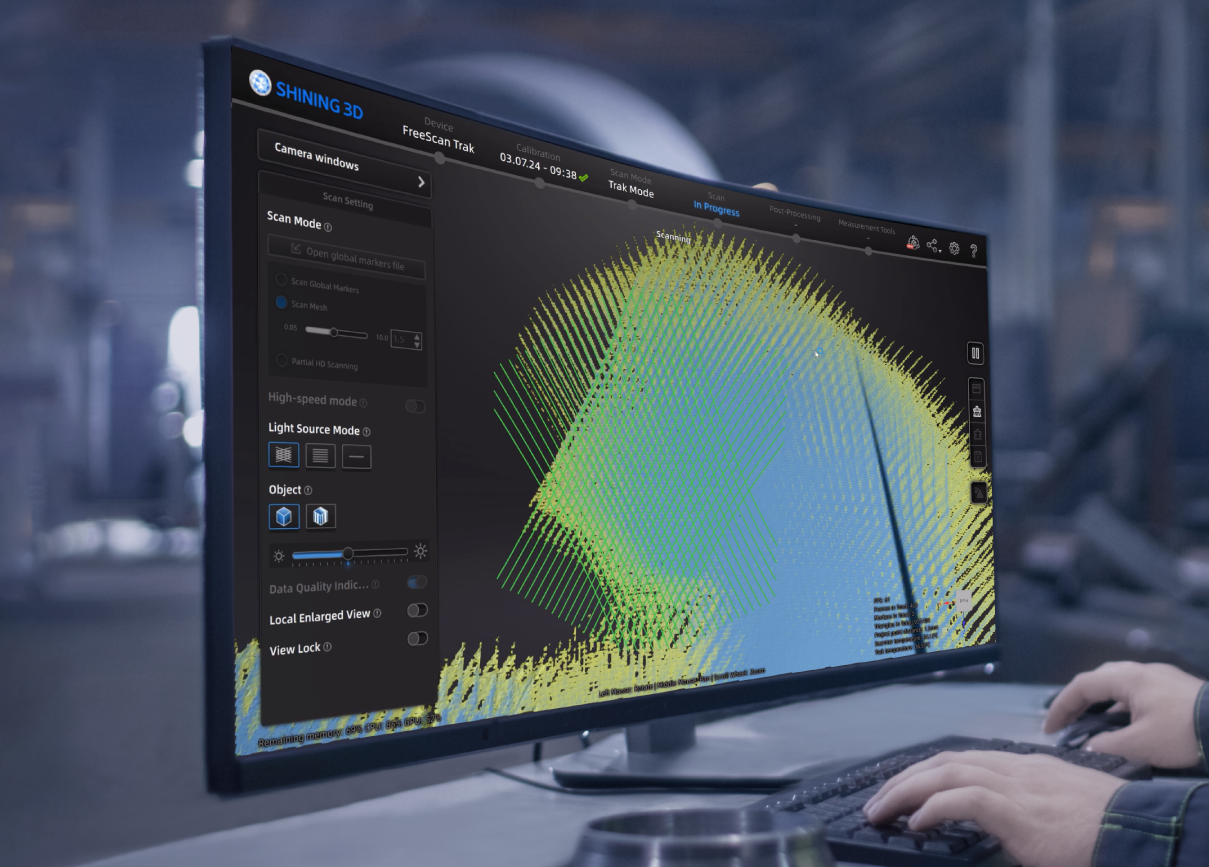

FreeScan Trak Nova+ работает с программным обеспечением FreeScan Trak, которое используется для управления процессом сканирования, обработки и объединения полученных данных. Готовые 3D-данные можно экспортировать для дальнейшей работы в профессиональных программных комплексах SHINING 3D Inspect, PolyWorks, Geomagic Control X, EXModel Pro, BlueStar Mapping и Geomagic Design X, предназначенных для инспекции, анализа геометрии и обратного проектирования.

Ключевые особенности

• Сканирование без маркеров: динамическое отслеживание положения сканера в реальном времени позволяет работать без нанесения маркеров непосредственно на поверхность объекта. Это сокращает время подготовки и упрощает измерения крупногабаритных деталей.
• Интеллектуальное разрешение: система автоматически изменяет плотность сетки в зависимости от кривизны поверхности. На сложных участках количество данных увеличивается, а на более простых и плоских областях может снижаться, что позволяет оптимизировать детализацию и объём обрабатываемой информации.
• Объединение данных из нескольких режимов сканирования: результаты широкоформатного сканирования и динамического отслеживания можно объединять в едином проекте. Это позволяет быстро получить общую геометрию крупного объекта и дополнить её детальными данными с отдельных участков.
• Распознавание элементов с помощью ИИ: функция распознавания автоматически определяет геометрические элементы и упрощает их сканирование и измерение. Система поддерживает распознавание круглых и квадратных отверстий, что удобно при контроле геометрии деталей.

Щуп серии FreeProbe (опционально)

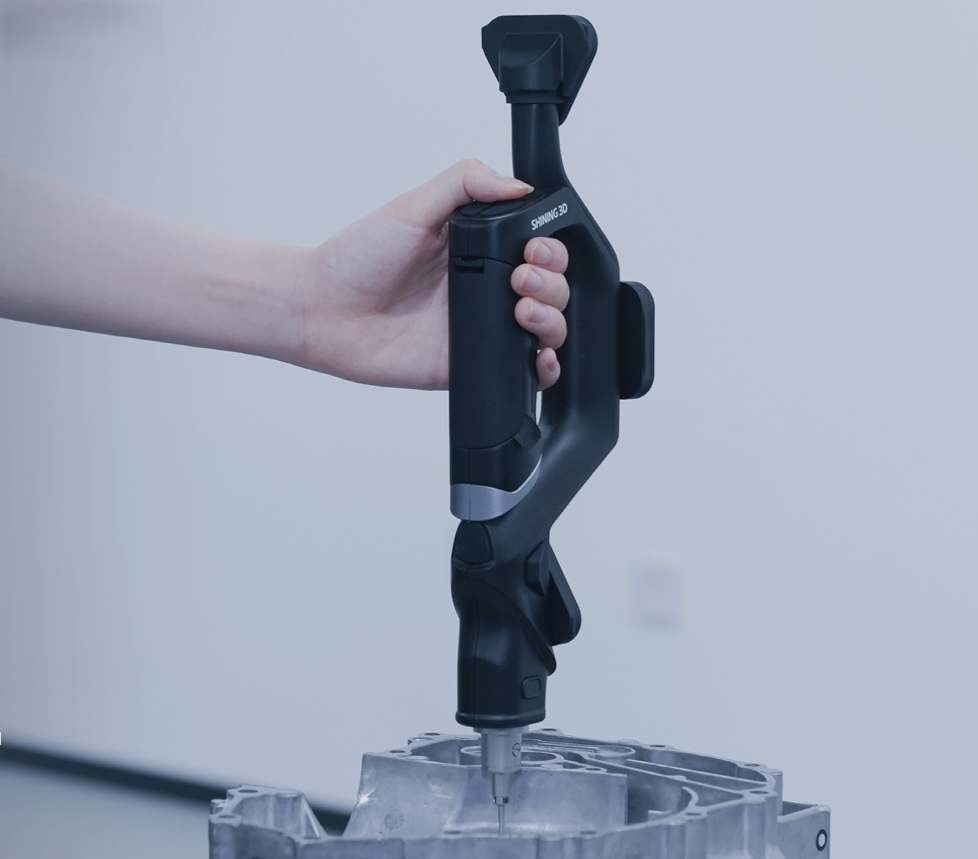

Серия FreeProbe в сочетании с FreeScan Trak Nova+ превращает систему в портативное высокоточное решение для точечных измерений. Благодаря динамическому отслеживанию и беспроводному подключению щуп можно свободно перемещать вокруг объекта, сохраняя пространственную привязку и стабильность результатов без использования фиксированной измерительной установки. Решение подходит для контроля геометрии, определения координат отдельных точек и измерения труднодоступных элементов деталей различных размеров.

Основные преимущества FreeProbe:

• Беспроводная работа и мобильность — позволяют свободно перемещать щуп вокруг объекта без ограничивающих кабелей.
• Сменные наконечники — дают возможность адаптировать щуп под различные измерительные задачи и особенности геометрии.
• Быстрый запуск и сопряжение — сокращают время подготовки оборудования к работе.
• Эргономичная конструкция — обеспечивает удобный захват и комфорт при продолжительных измерениях.
• Интеграция с ПО для инспекции — полученные измерения можно использовать при контроле геометрии и последующем анализе результатов.

FreeProbe дополняет возможности FreeScan Trak Nova+, позволяя объединять бесконтактное 3D-сканирование с контактными точечными измерениями. Такой подход удобен для определения координат отверстий, кромок, поверхностей и других элементов, где требуется получить точные значения отдельных геометрических точек.

Сферы применения
