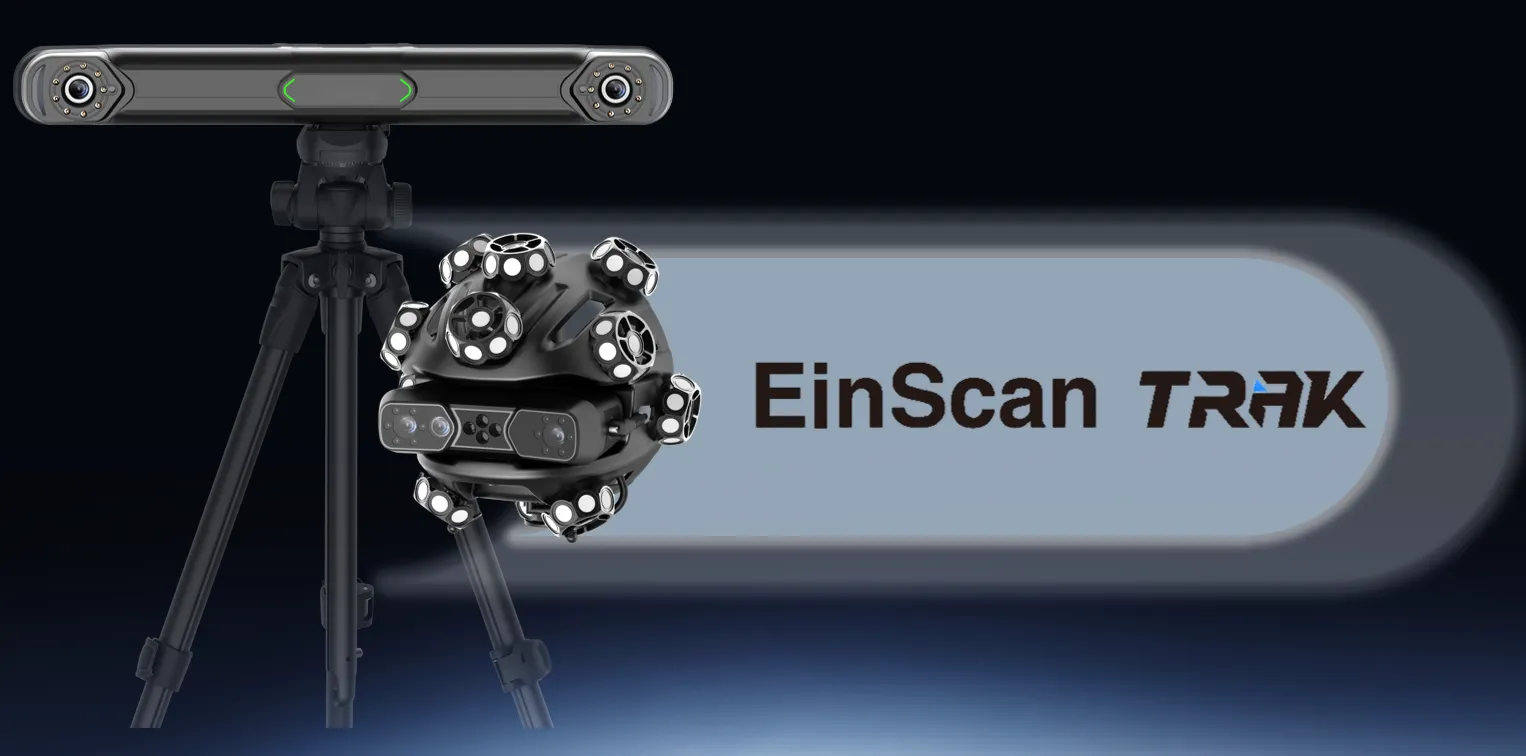

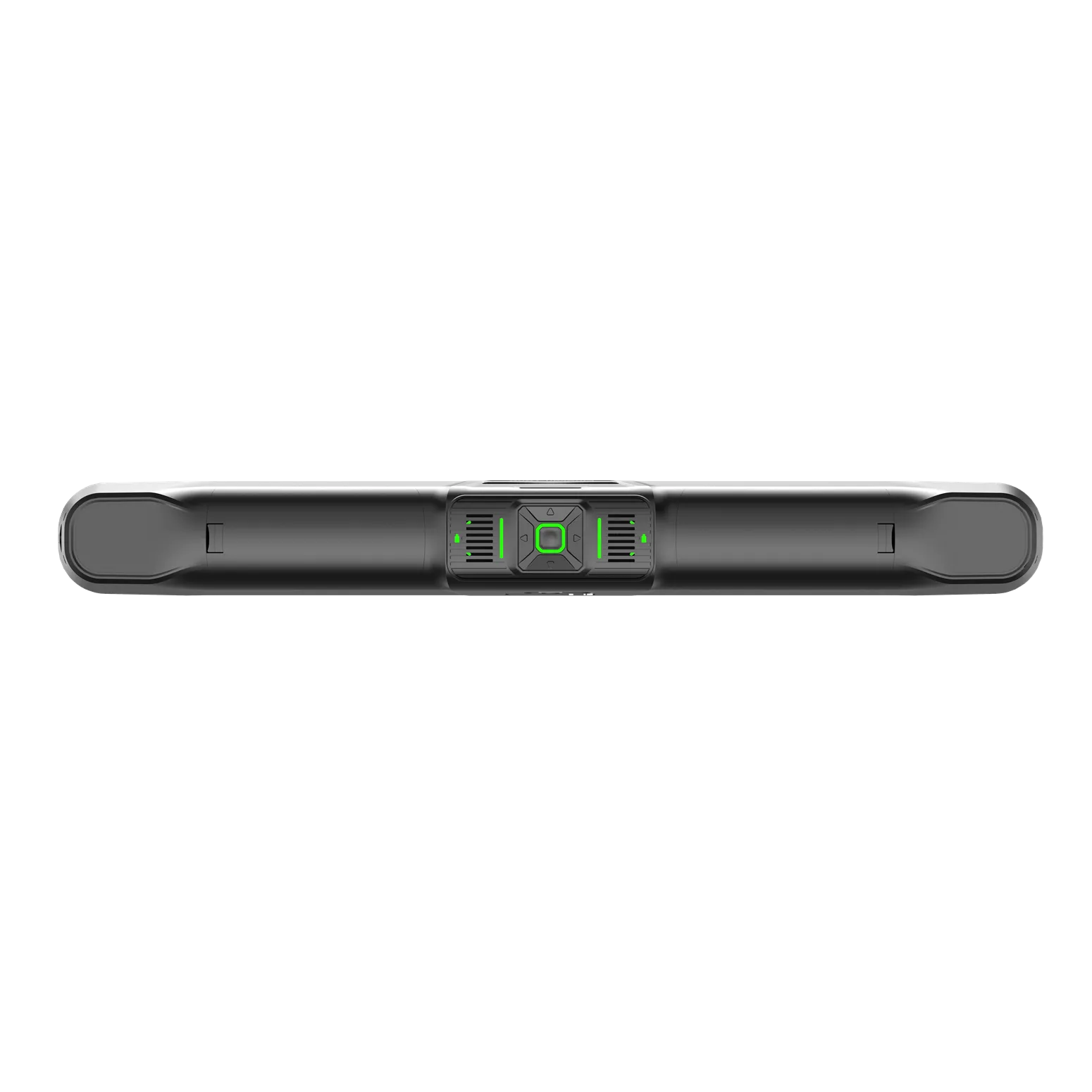

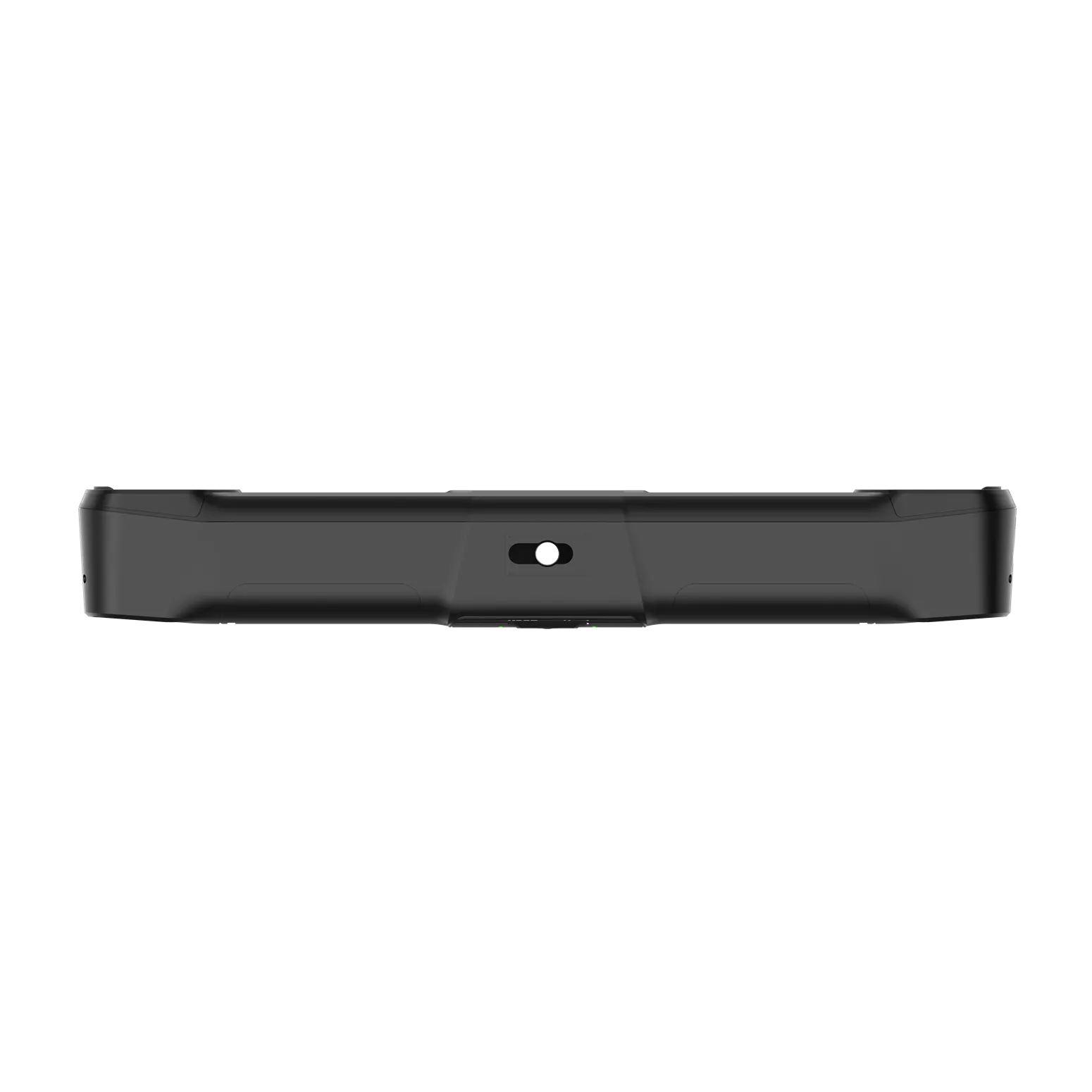

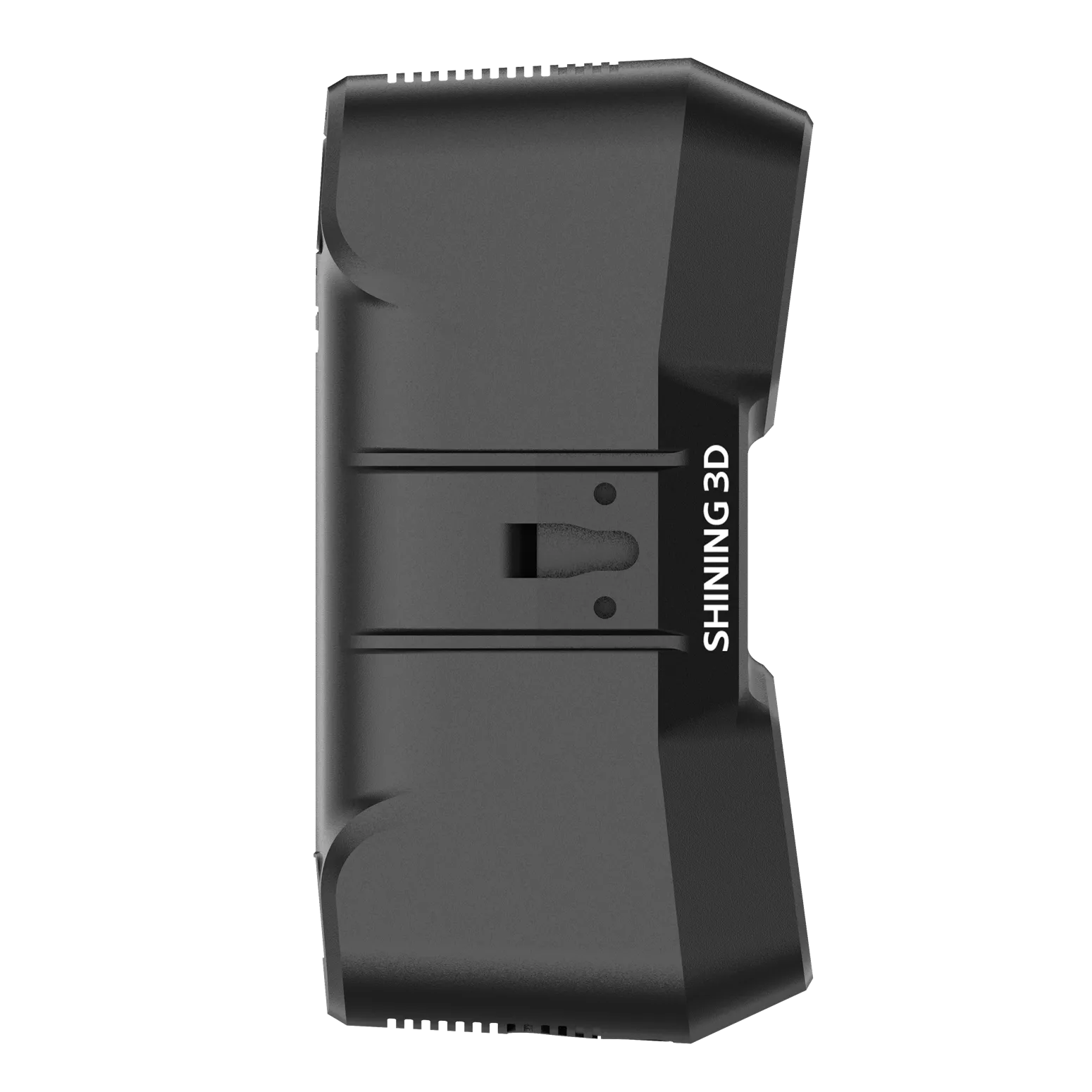

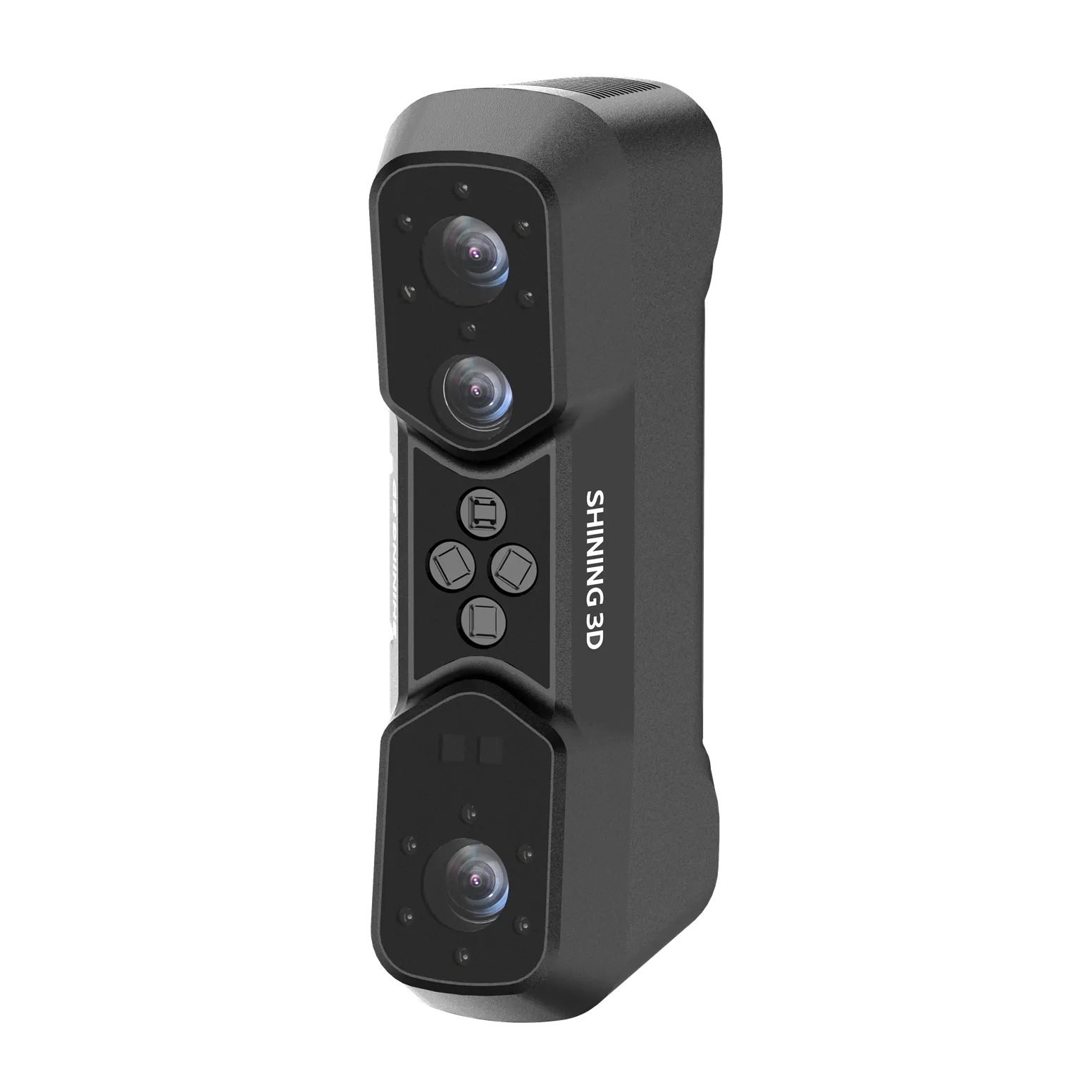

Оптическая координатно-измерительная система Shining 3D EinScan Trak

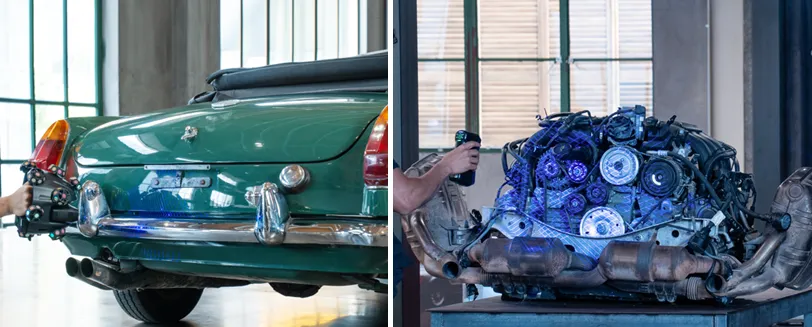

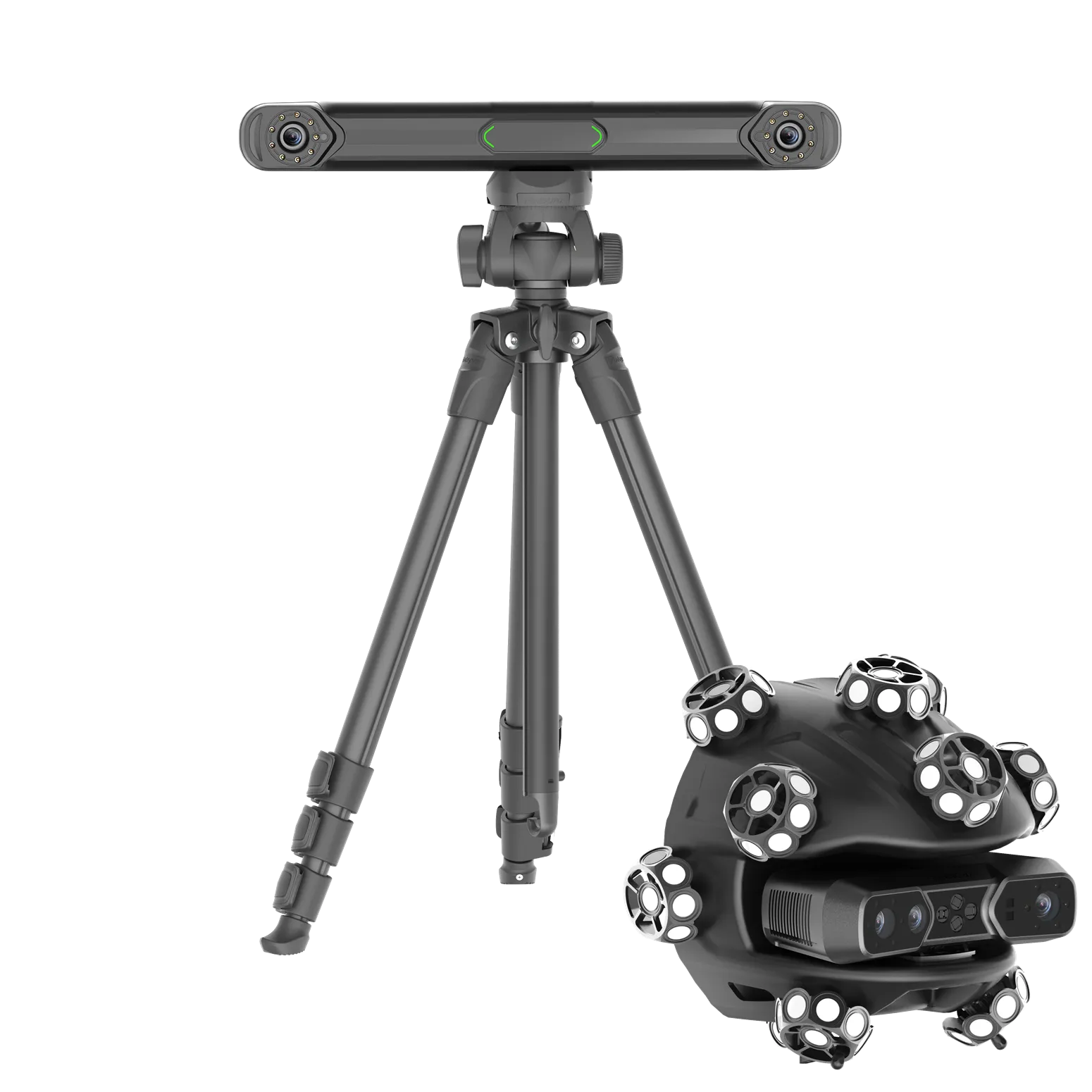

SHINING 3D EinScan Trak — беспроводная система 3D-сканирования с динамическим отслеживанием без маркеров. Она объединяет трекинговый модуль и ручной сканер, который можно быстро отсоединить и использовать автономно для лазерного сканирования. Три лазерных режима позволяют эффективно оцифровывать объекты разного размера и формы. EinScan Trak подходит для реверс-инжиниринга, контроля и измерений, автомобильной промышленности, кастомизации, оцифровки культурного наследия и работы с крупногабаритными деталями.

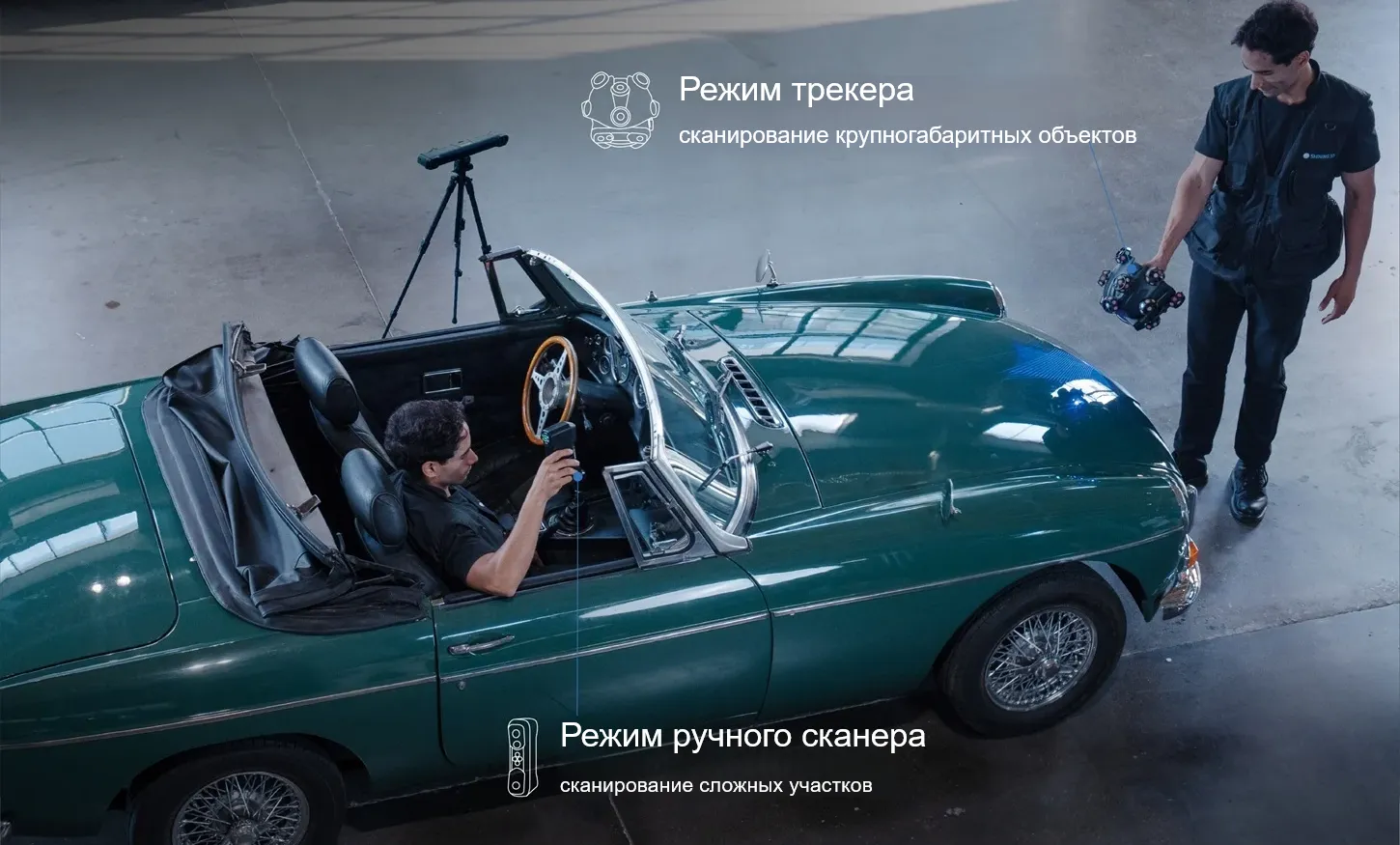

Два режима работы в одной системе

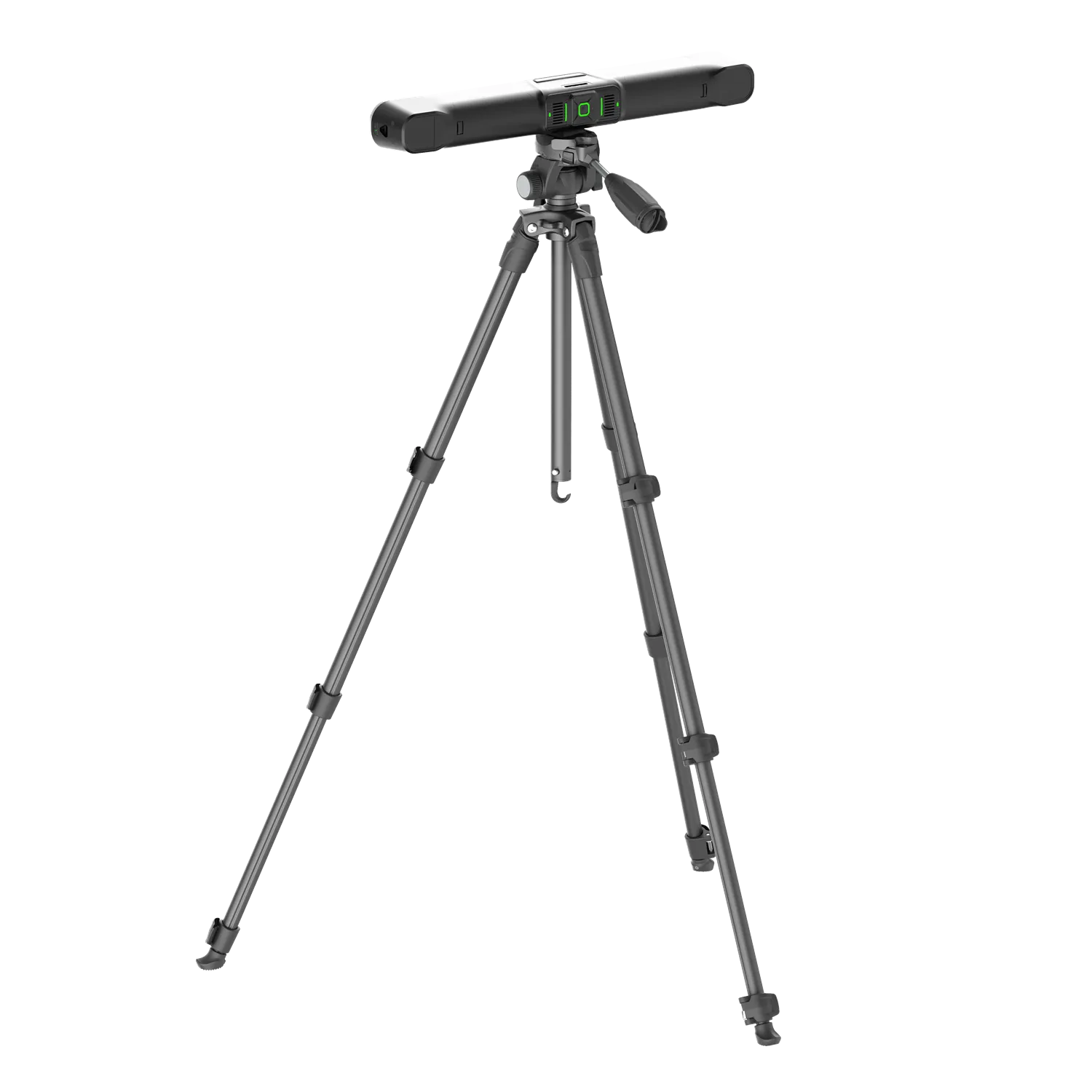

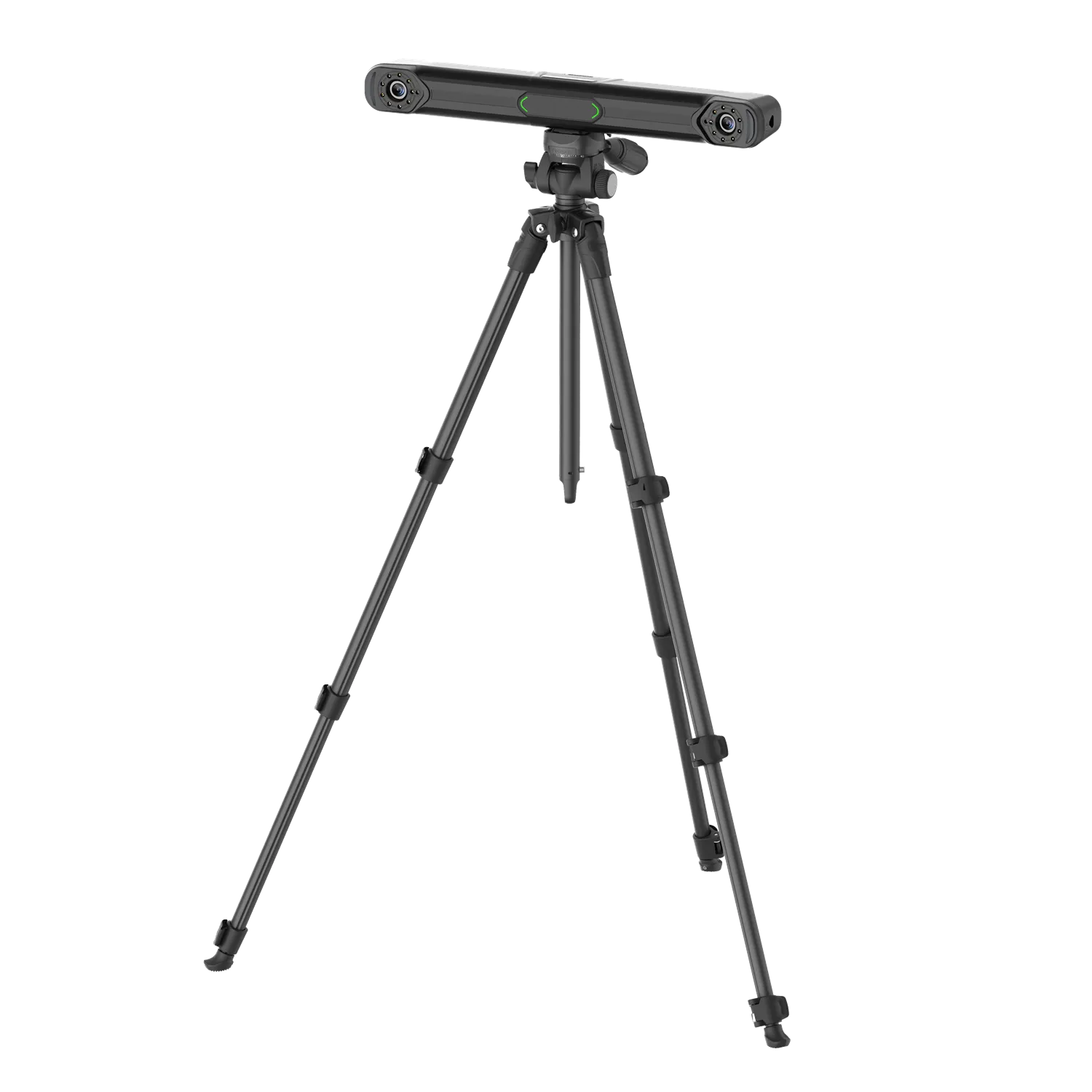

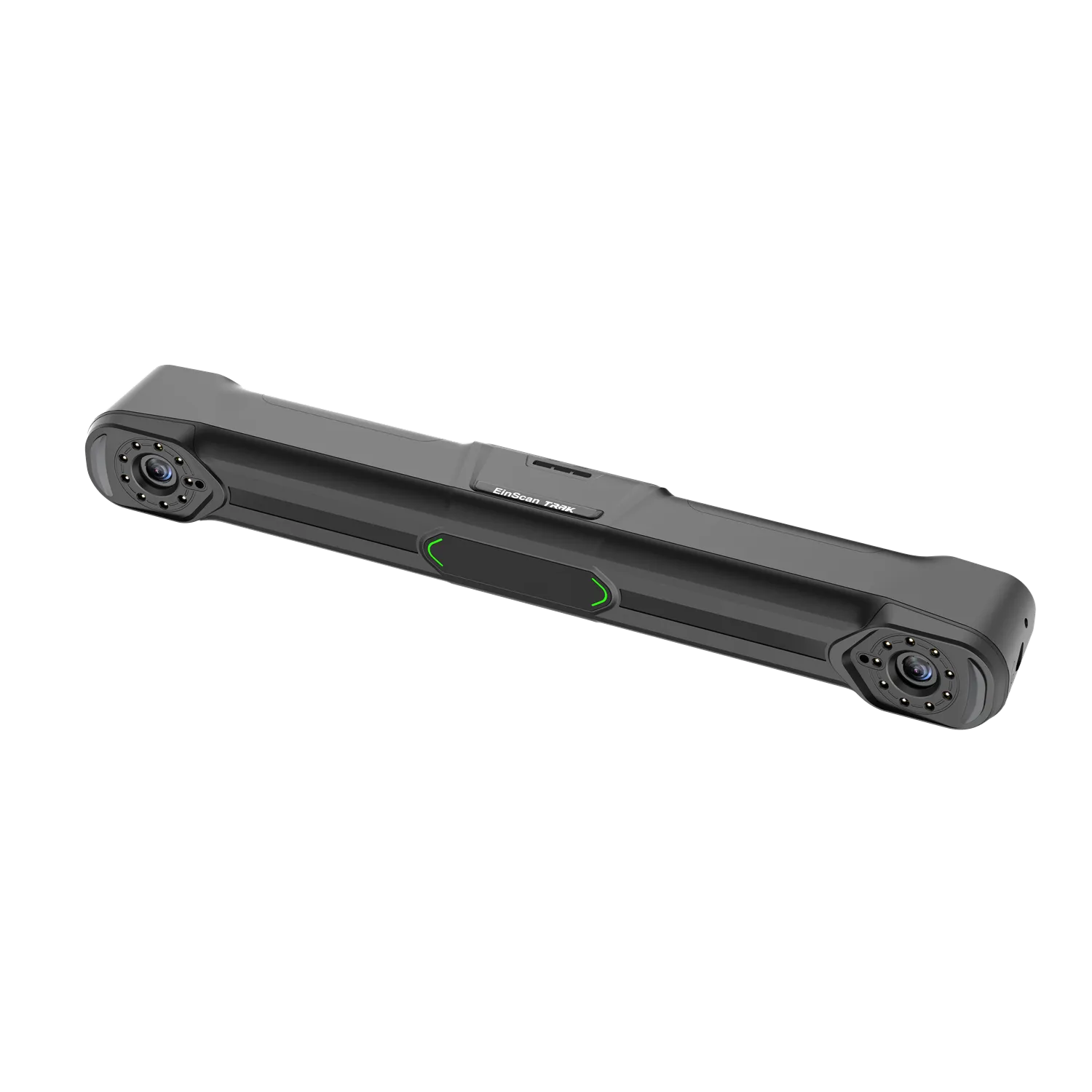

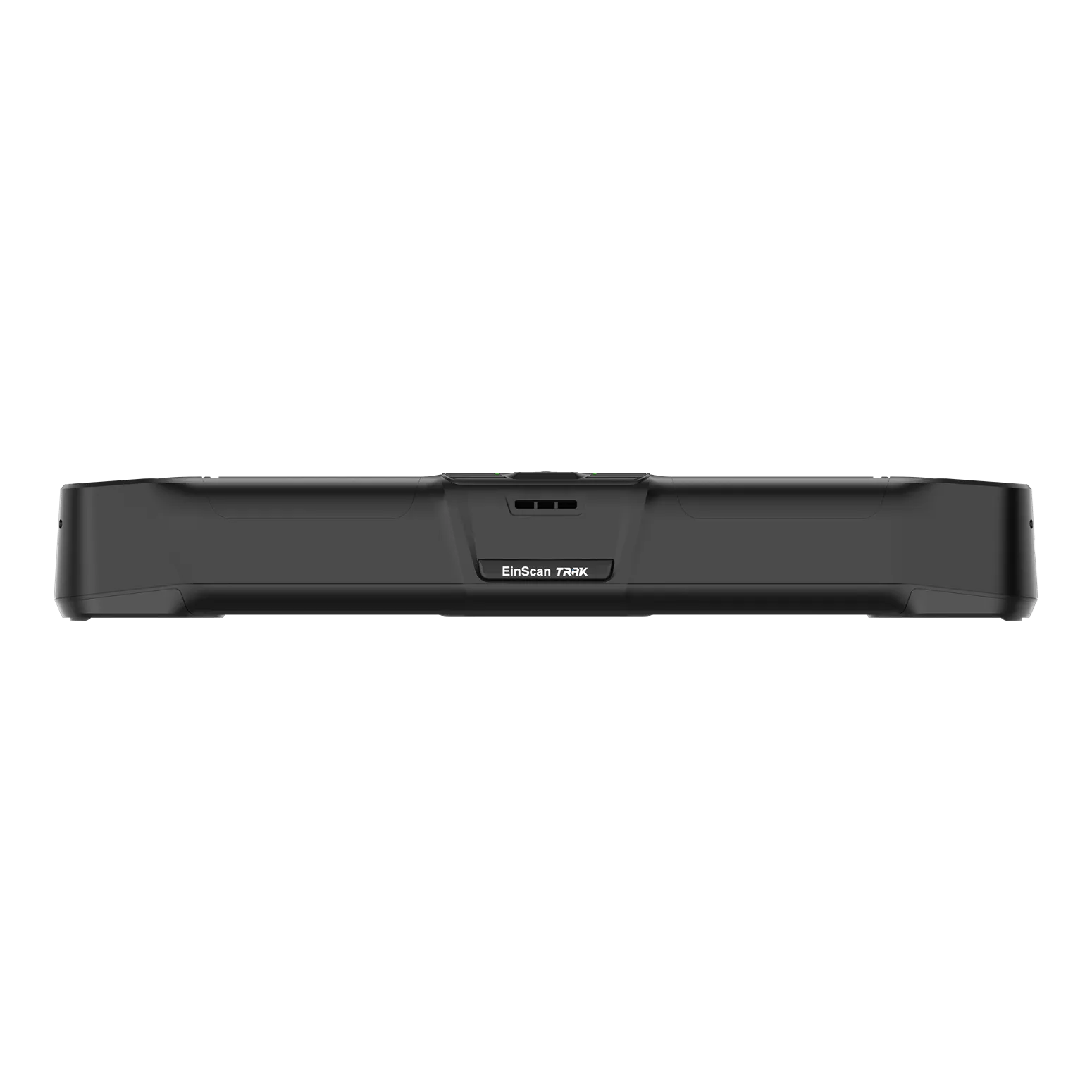

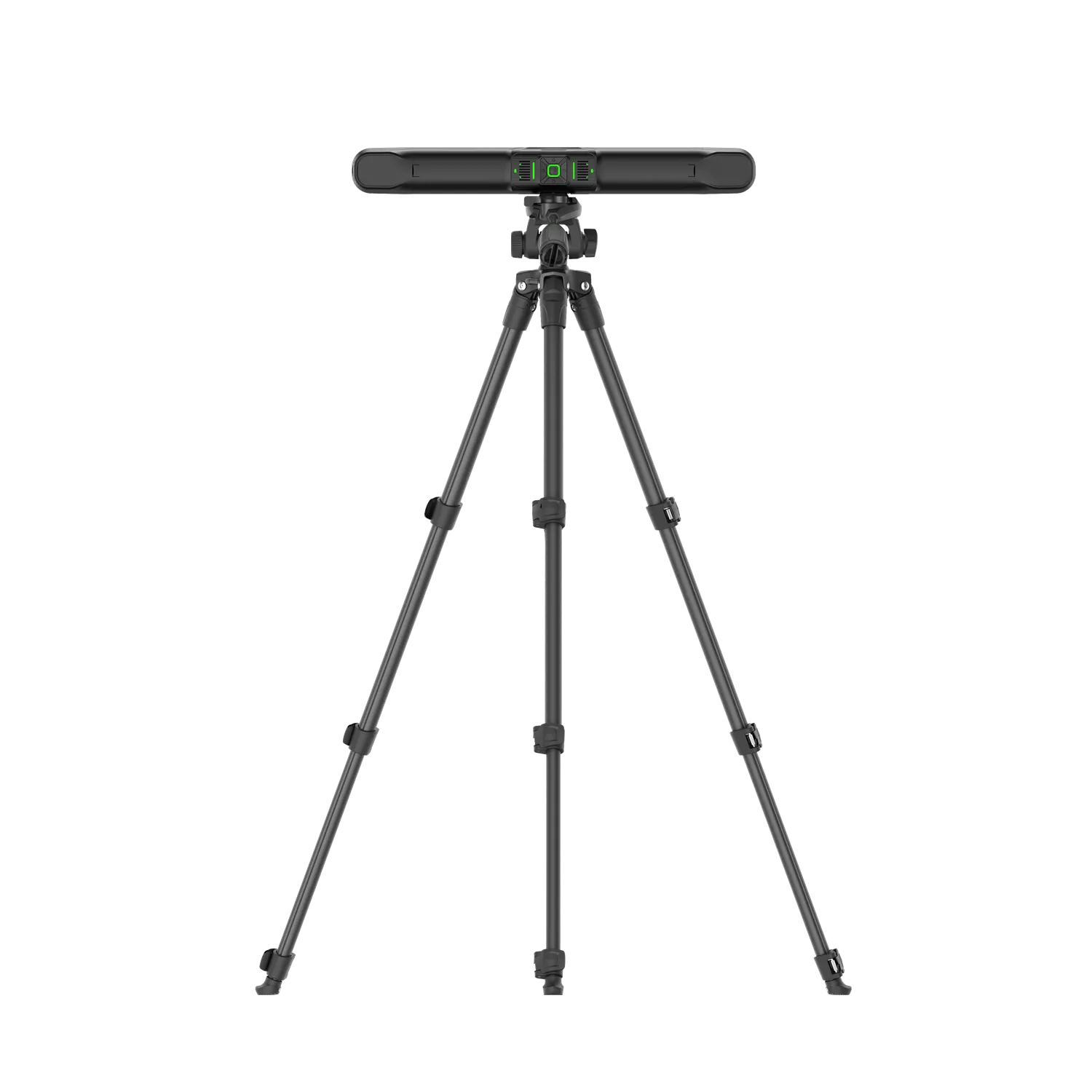

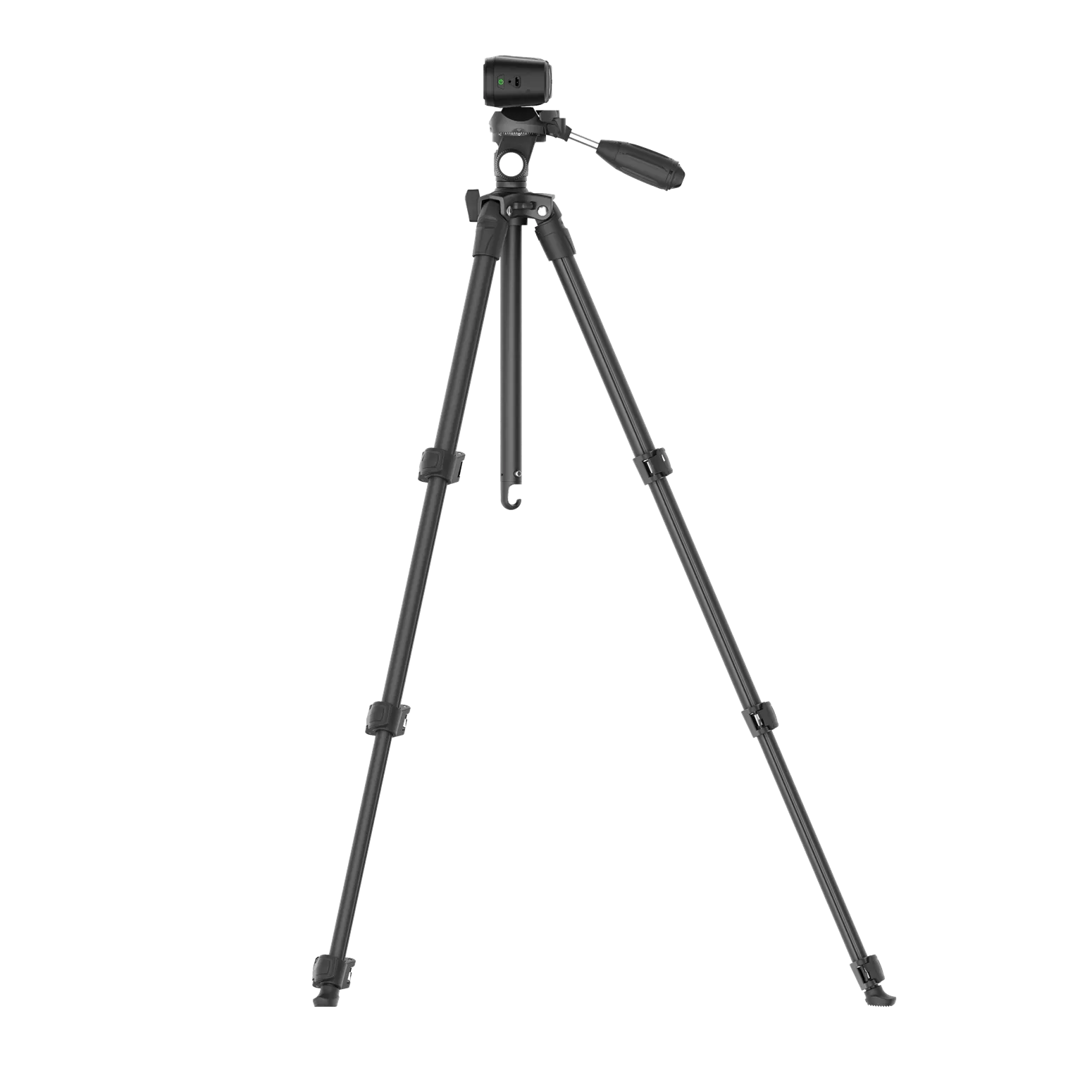

Режим с трекером подходит для оперативной оцифровки средних и крупногабаритных объектов. Трекинговый модуль обеспечивает свободное перемещение вокруг объекта, увеличивая рабочую область и минимизируя необходимость в установке маркеров. Оптимален для сканирования крупных деталей, конструкций и объектов со сложной геометрией.

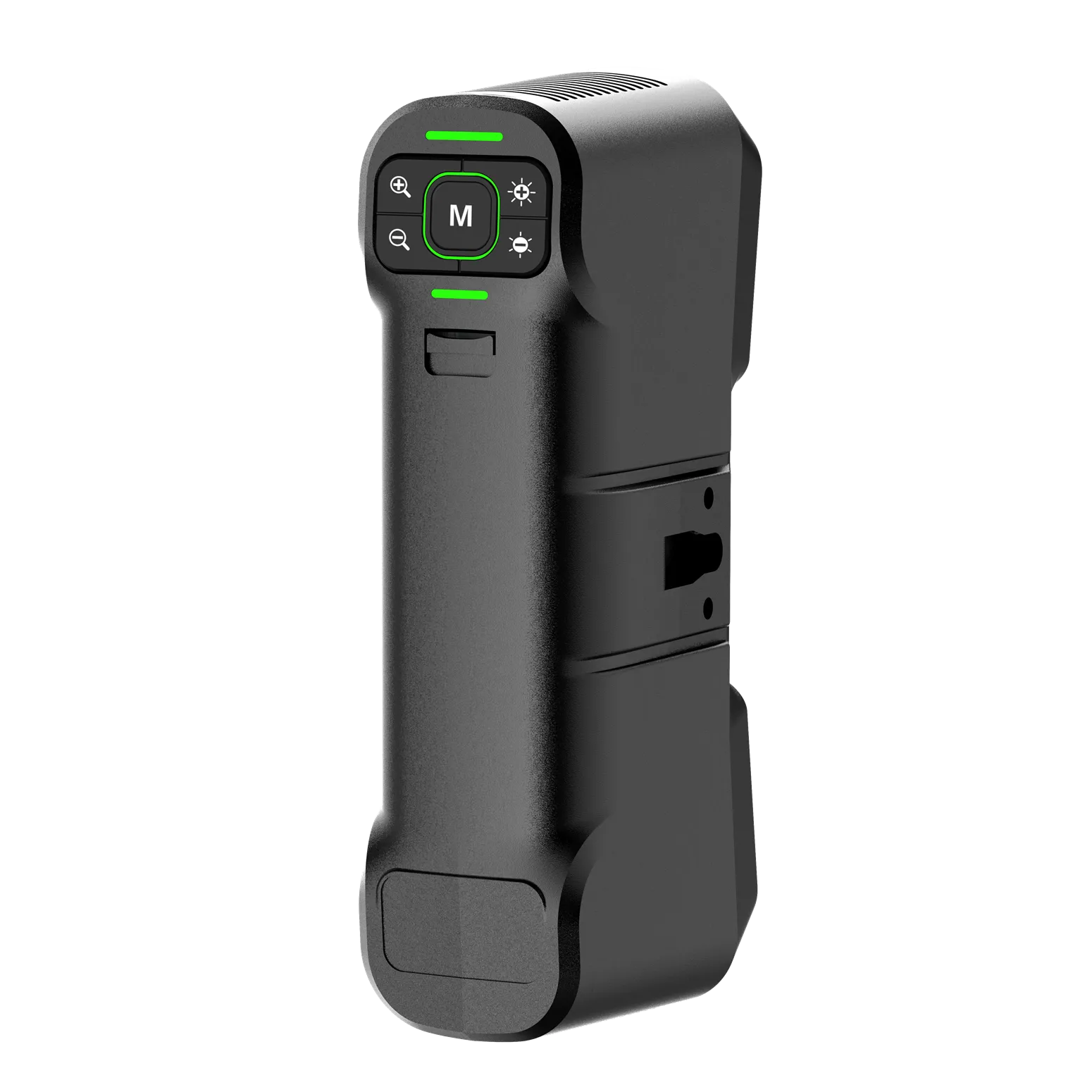

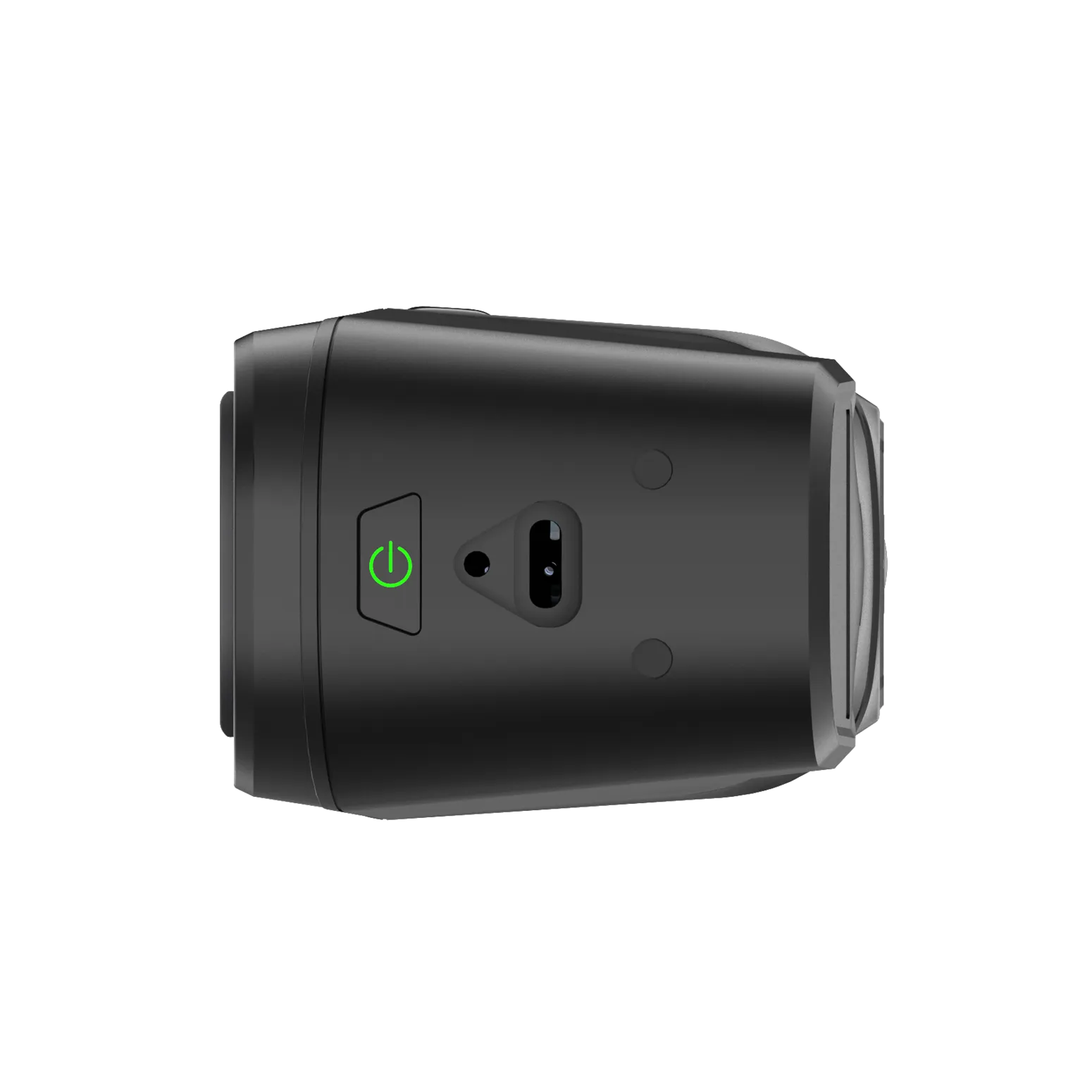

Ручной режим рассчитан на небольшие объекты и труднодоступные участки, находящиеся за пределами зоны работы трекера. Лазерное сканирование без маркеров позволяет точно захватывать поверхности с выраженной геометрией и достаточным количеством естественных элементов для отслеживания

Гибкое сочетание режимов

EinScan Trak позволяет объединять результаты, полученные в разных режимах сканирования, в единую 3D-модель. Режим и разрешение можно изменять непосредственно во время работы, подбирая оптимальные параметры для отдельных участков объекта. Съёмный сканирующий модуль повышает универсальность системы, а быстрая калибровка обеспечивает оперативную подготовку к работе.

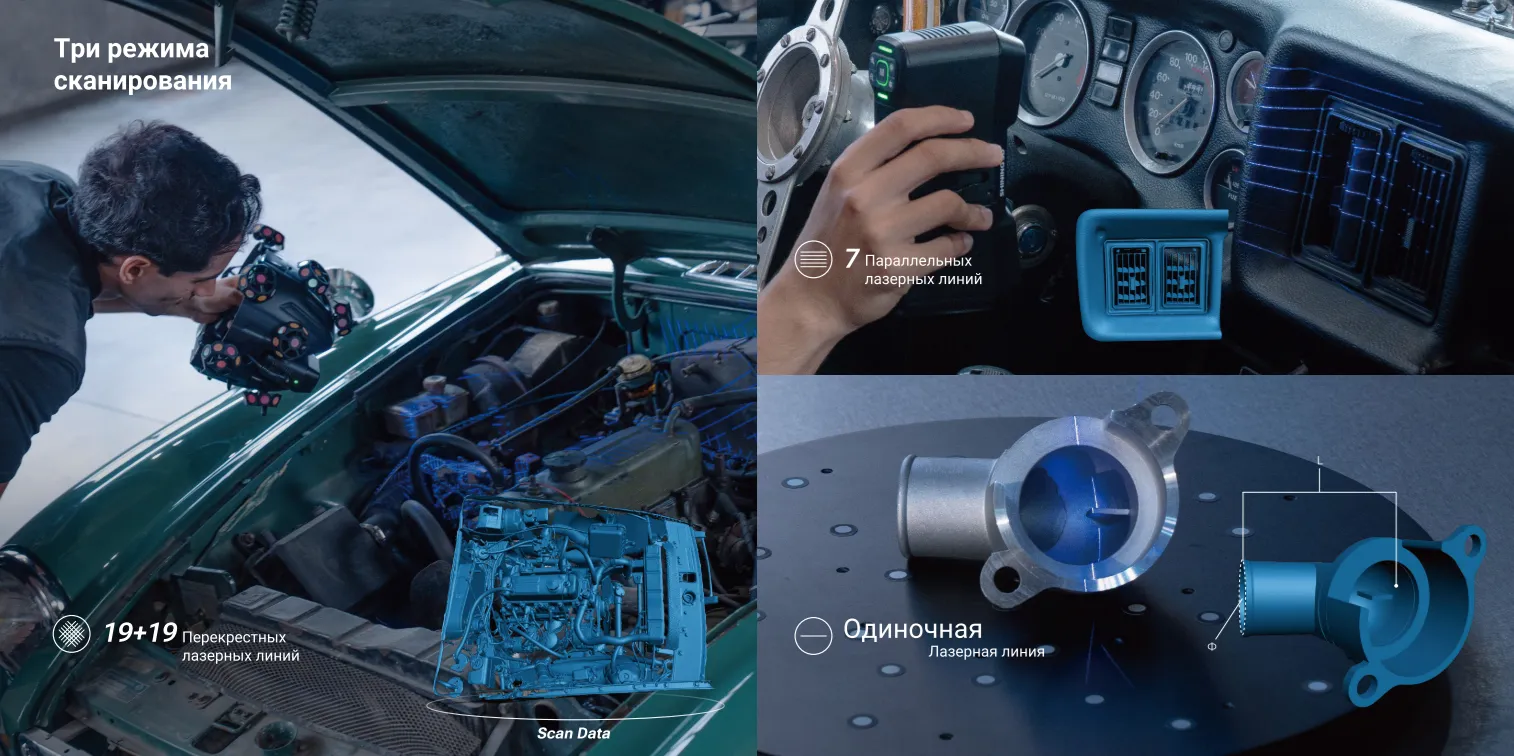

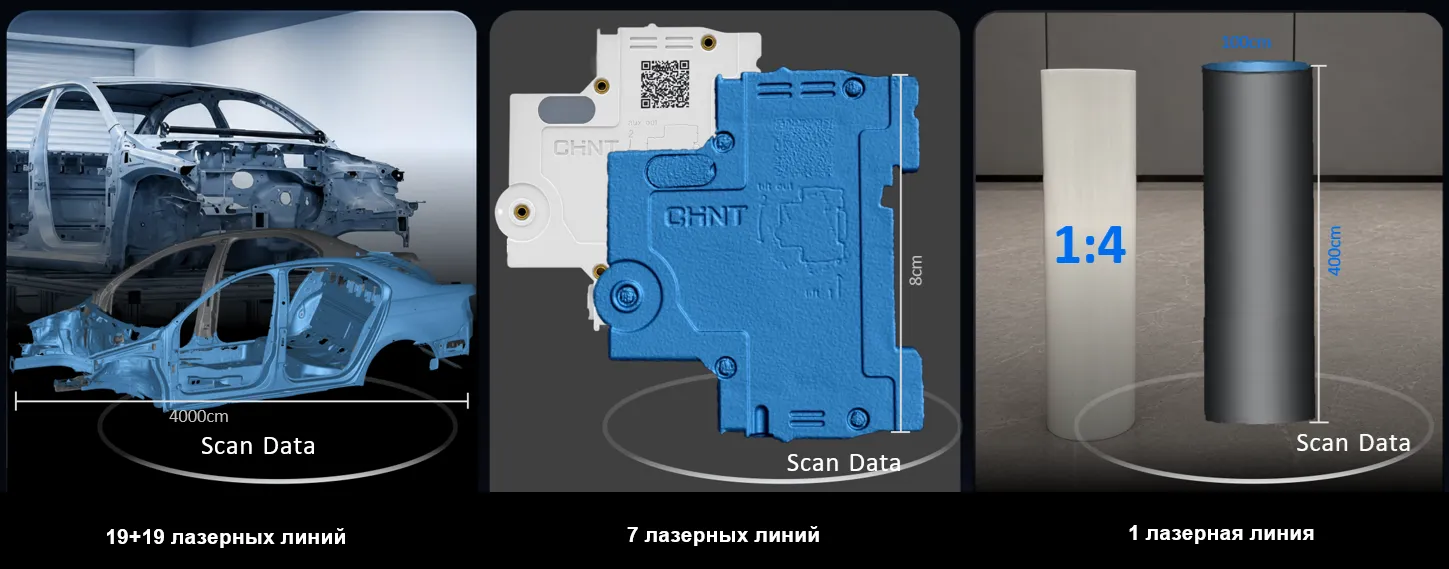

Три режима лазерного сканирования

EinScan Trak предлагает три лазерных режима, позволяющих подобрать оптимальный способ сканирования с учётом размеров объекта, необходимой скорости и особенностей его геометрии. Система обеспечивает эффективный захват больших поверхностей и сохраняет высокую детализацию при сканировании отдельных элементов и труднодоступных участков.

• 19 + 19 перекрёстных лазерных линий — для высокоскоростного сканирования крупных объектов и быстрого получения данных с больших поверхностей.
• 7 параллельных лазерных линий — для детального захвата линий, граней и сложной геометрии, например элементов автомобильных компонентов.
• 1 лазерная линия — для глубоких отверстий и узких полостей. Обеспечивает сканирование с соотношением глубины к диаметру до 1:4 и подходит для задач реверс-инжиниринга.

Сканирование без маркеров

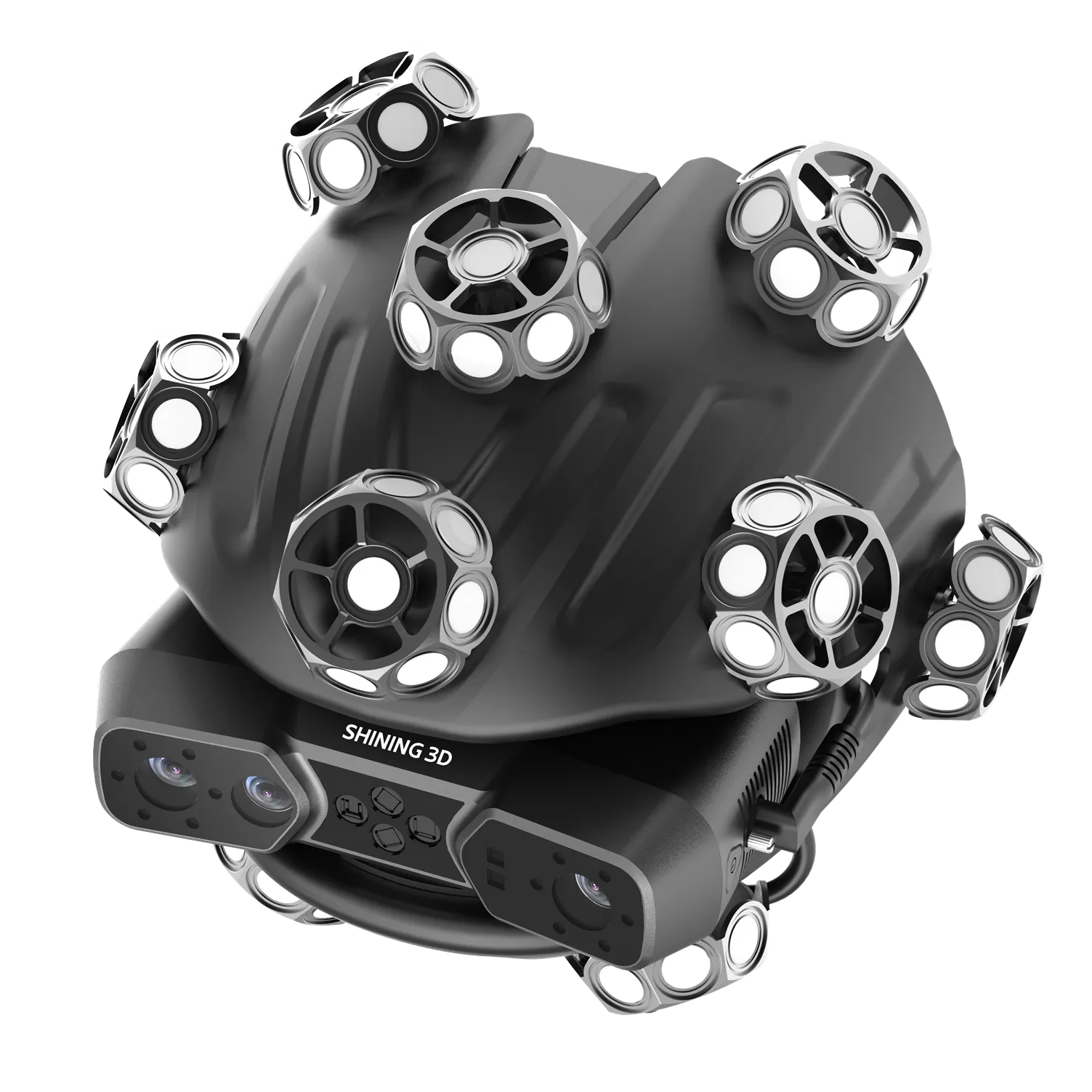

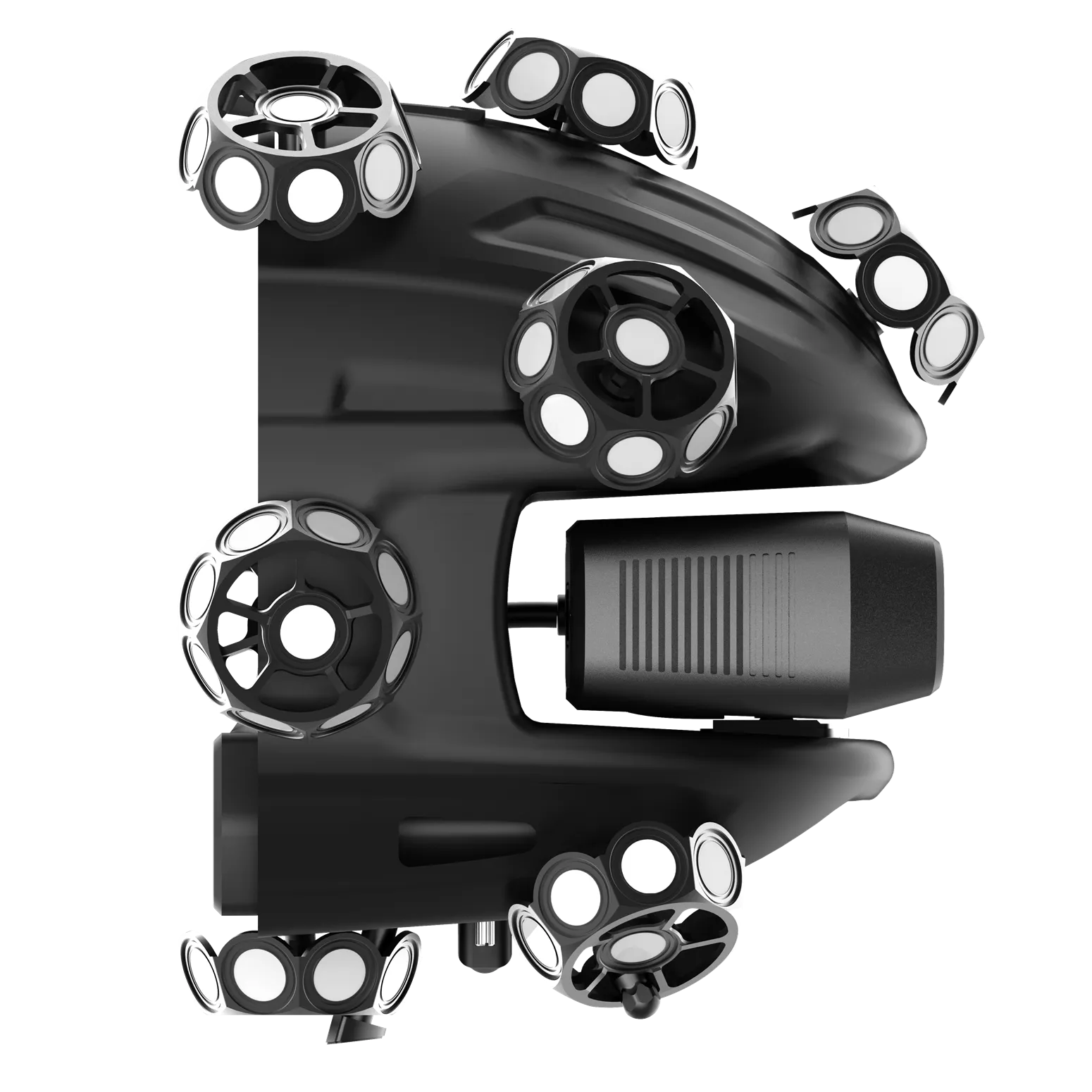

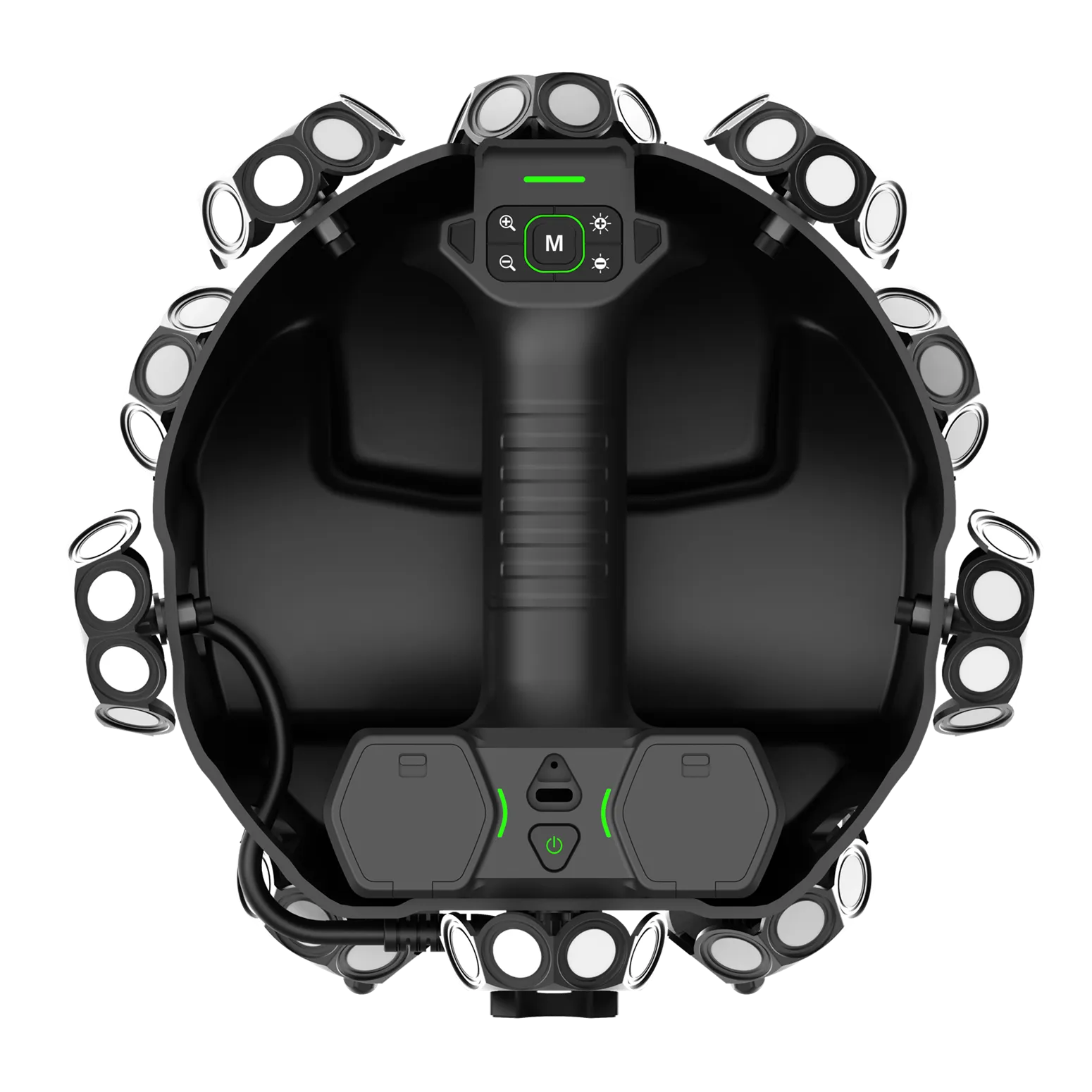

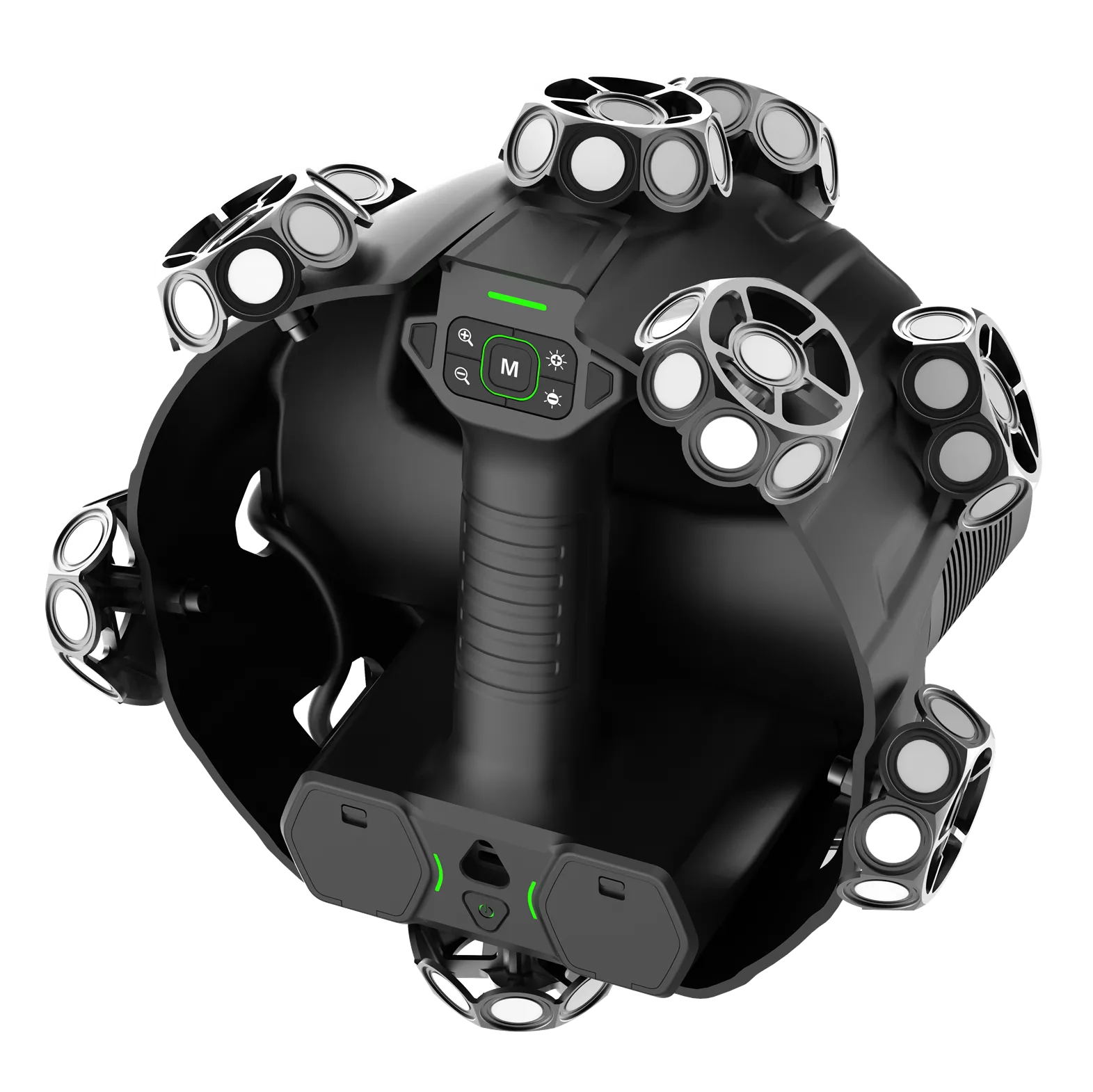

EinScan Trak поддерживает сканирование без предварительной оклейки объекта маркерами, сокращая время подготовки и упрощая рабочий процесс. Встроенные светоотражающие маркеры в сферическом модуле позволяют трекеру точно отслеживать положение сканера в реальном времени, обеспечивая стабильный захват данных даже на поверхностях с недостаточным количеством характерных элементов.

В ручном режиме сканер способен работать без маркеров с объектами, имеющими выраженную геометрию. Рабочая зона до 1,42 м обеспечивает удобное сканирование крупных и труднодоступных участков. Для достижения максимальной точности рекомендуется использовать глобальные маркеры.

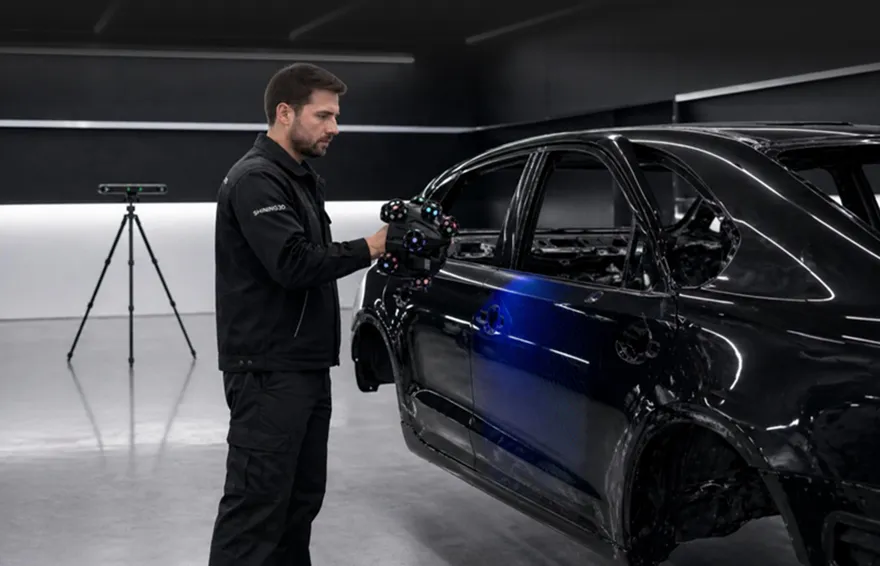

Широкий рабочий диапазон

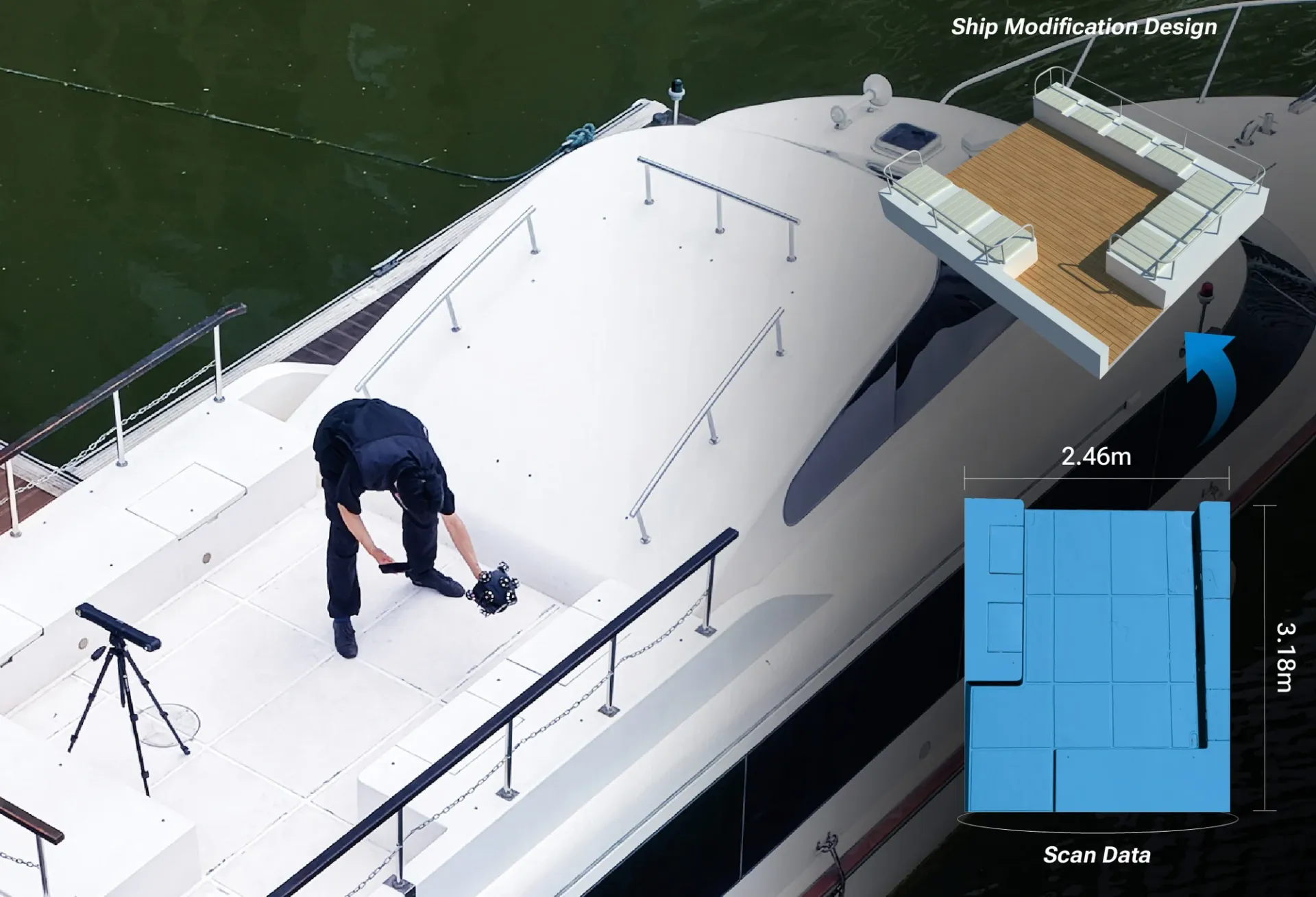

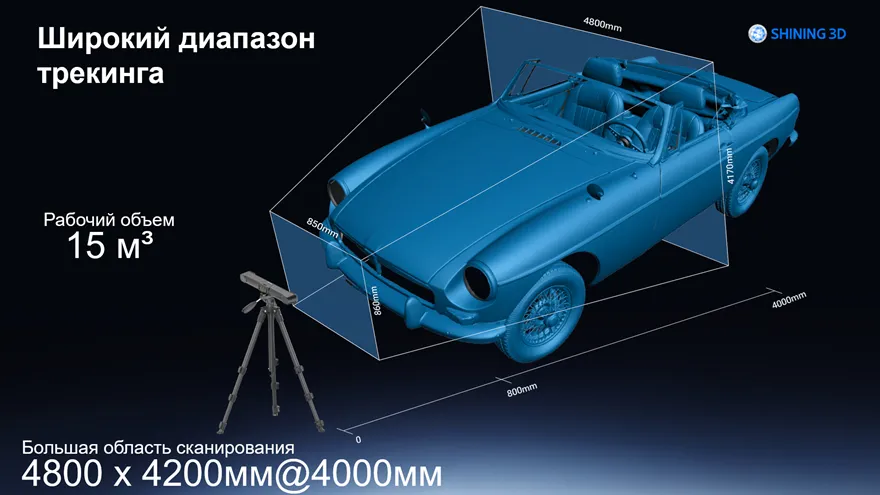

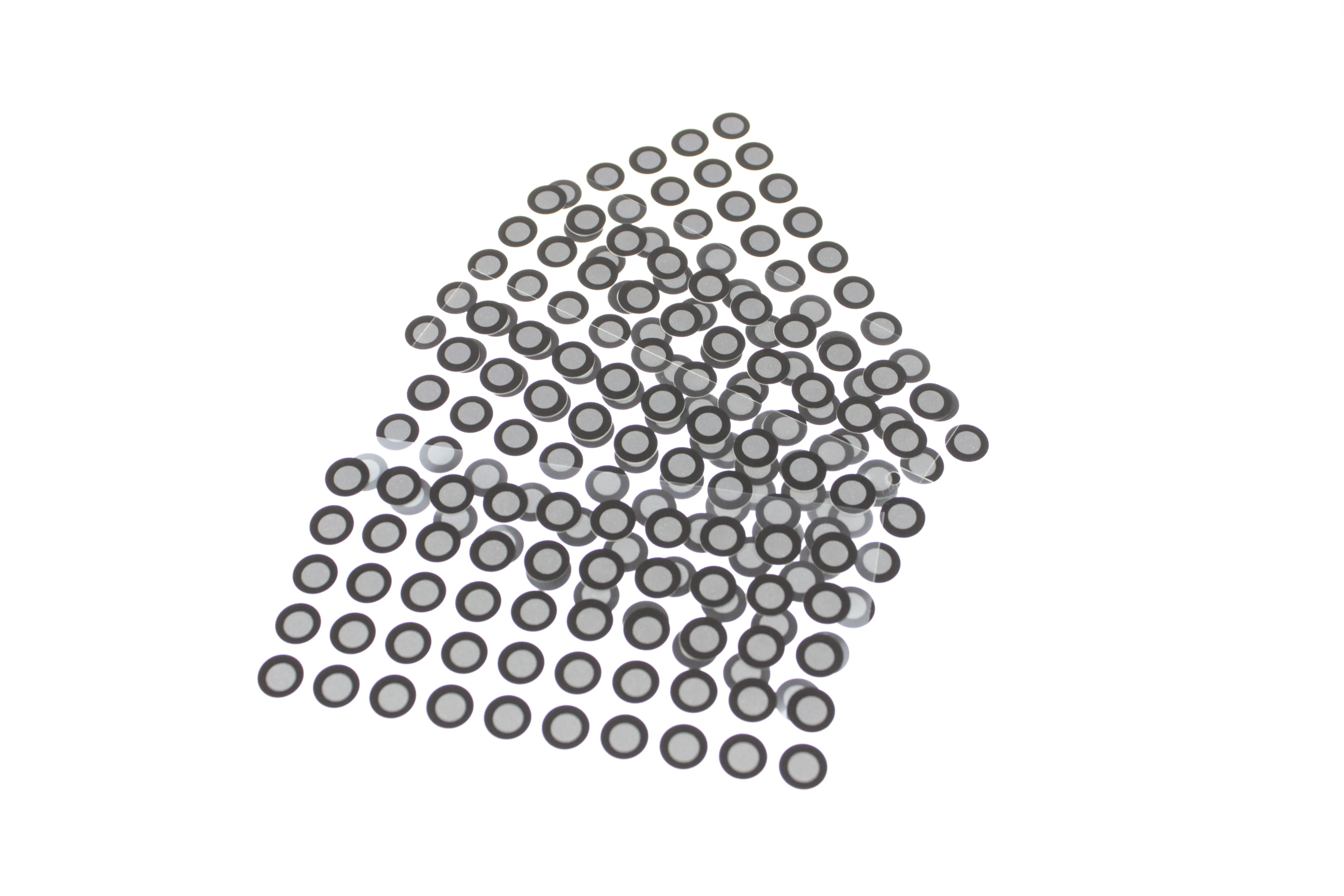

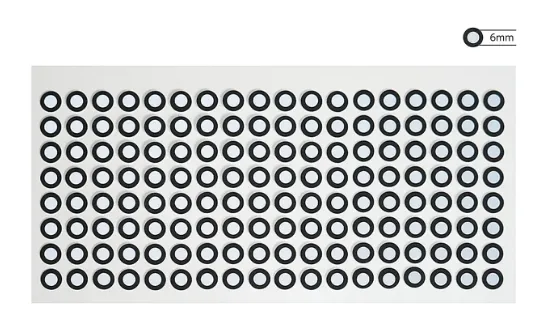

EinScan Trak обеспечивает рабочее пространство до 15 м³, позволяя свободно перемещаться вокруг крупногабаритного объекта без постоянного перемещения трекера. Для оцифровки объектов, размеры которых превышают рабочую зону, используется технология Hybrid Leapfrog. С помощью маркерного позиционирования можно последовательно переносить область сканирования, соединяя отдельные участки в единую модель. Для перехода между зонами достаточно четырёх маркеров, что помогает сохранять стабильность и точность совмещения данных.

Беспроводной режим

Поддержка Wi-Fi 6 обеспечивает беспроводную связь между сканером и трекером без кабельного подключения. Устройства работают через отдельную локальную сеть и автоматически соединяются при запуске. Рабочий объём трекинга до 15 м³ позволяет свободно перемещаться вокруг крупногабаритных объектов, охватывая большую площадь без частого перемещения трекера. В комплект входит маршрутизатор для организации беспроводного соединения.

Высокая адаптивность

• Сканирование сложных поверхностей. EinScan Trak уверенно работает с чёрными и отражающими поверхностями, обеспечивая стабильный захват геометрии объектов из различных материалов.
• Работа при разном освещении. Система подходит для использования в помещении и на открытом воздухе, поддерживая сканирование при ярком солнечном свете до 110 000 лк.
• Продолжительная автономная работа. В режиме трекера время работы от аккумулятора достигает 5,5 часов, а в ручном режиме — до 3,5 часов. Сменные батареи позволяют быстро продолжить работу без длительных перерывов.
• Прочный корпус. Конструкция выполнена из высокопрочного углепластика CFFIM, устойчивого к механическим воздействиям и рассчитанного на транспортировку между рабочими площадками.
• Быстрая калибровка. Подготовка системы к работе занимает всего 5–10 минут. EinScan Trak сохраняет стабильную производительность при температуре от −10 до +40 °C, сокращая необходимость в повторной калибровке..

Сканирование текстур

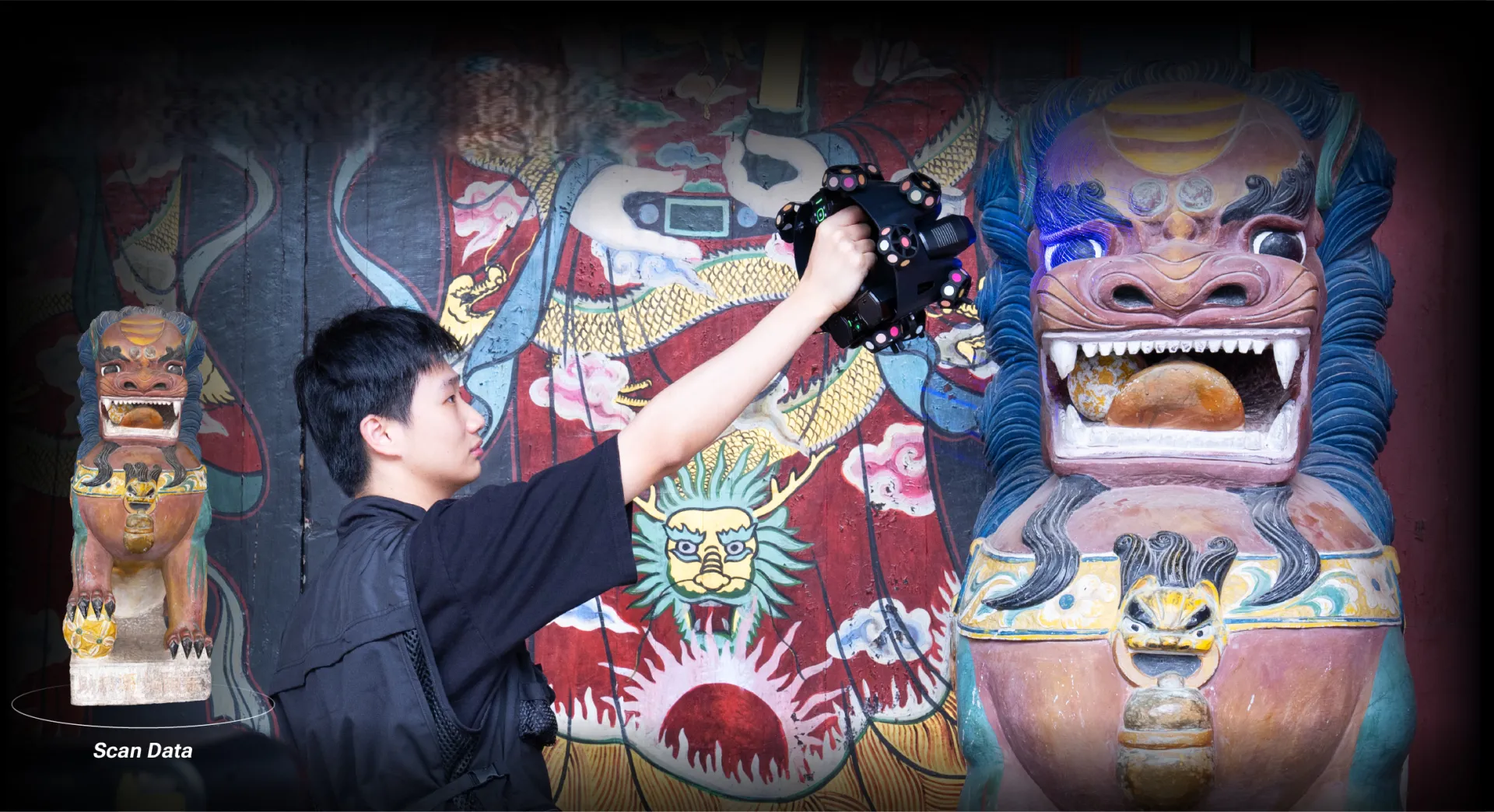

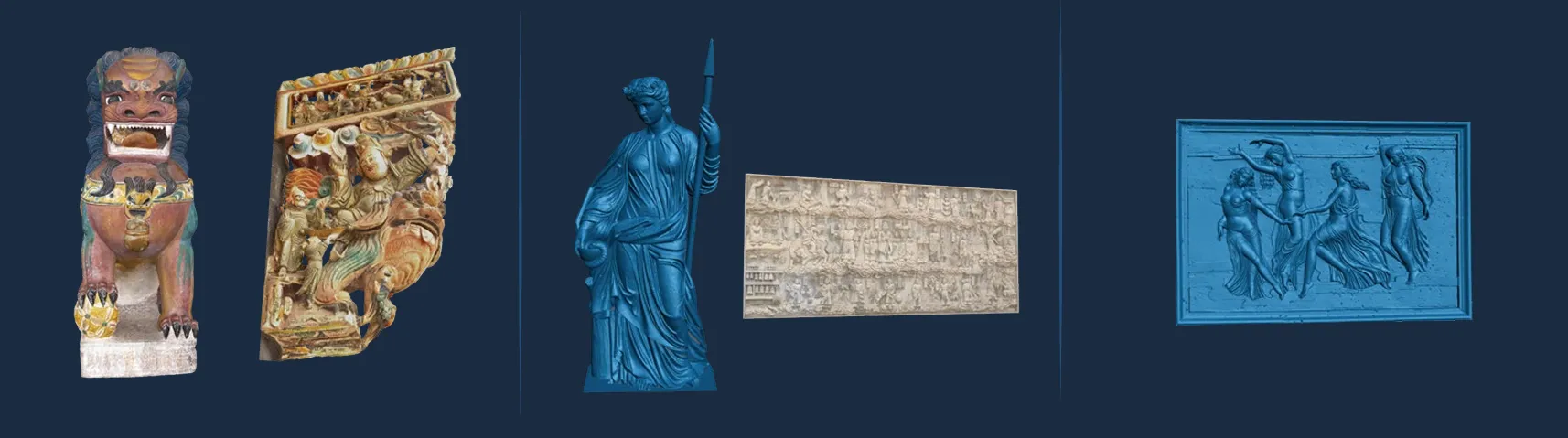

EinScan Trak поддерживает передачу цветовой информации вместе с данными о геометрии, что расширяет возможности применения системы. 5-Мп текстурная камера фиксирует цвет и визуальные особенности поверхности, позволяя создавать реалистичные цифровые копии объектов. Такая функция особенно полезна для оцифровки культурного наследия, реставрации, научных исследований и других задач, где важны как форма, так и внешний вид объекта.

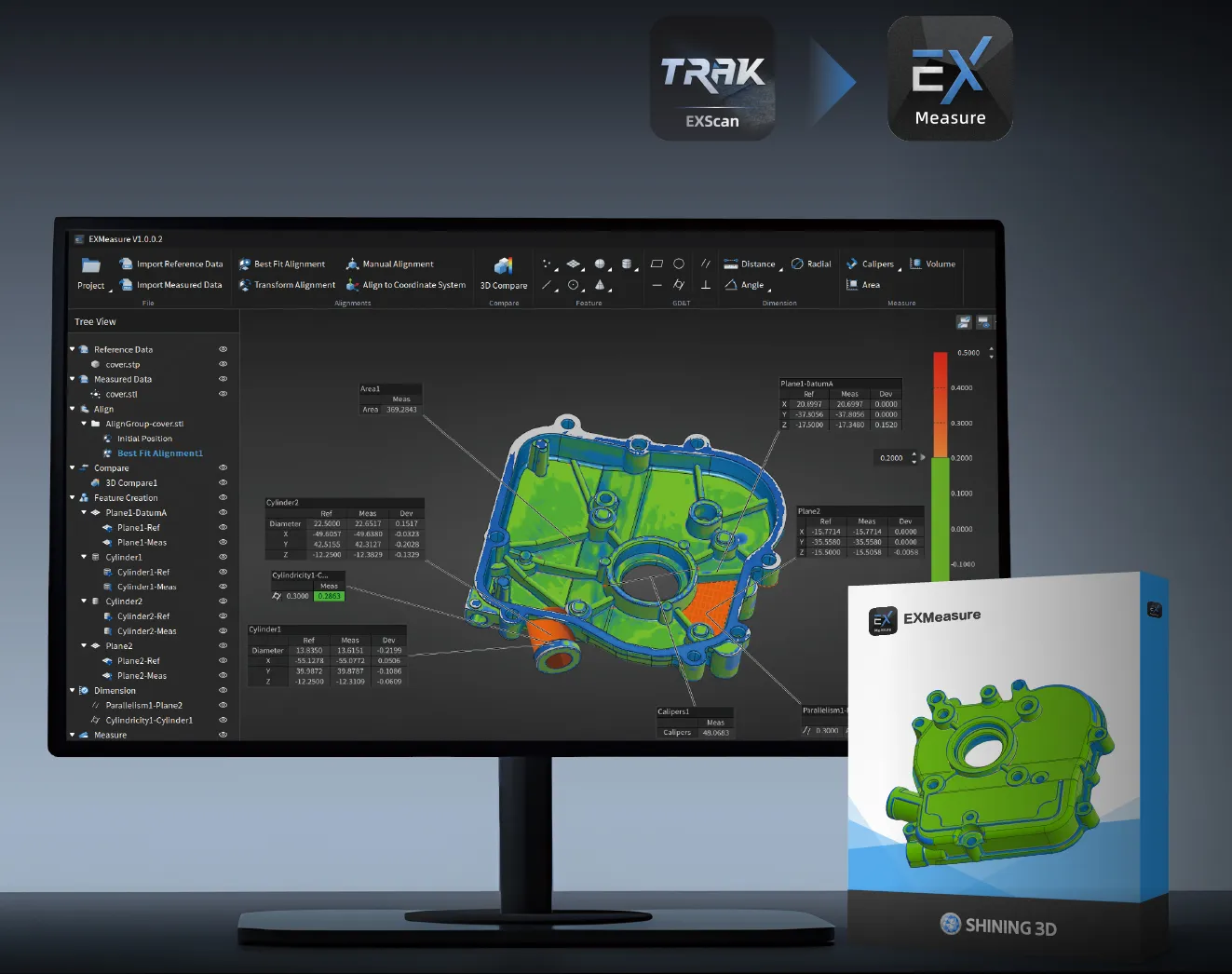

Программное обеспечение

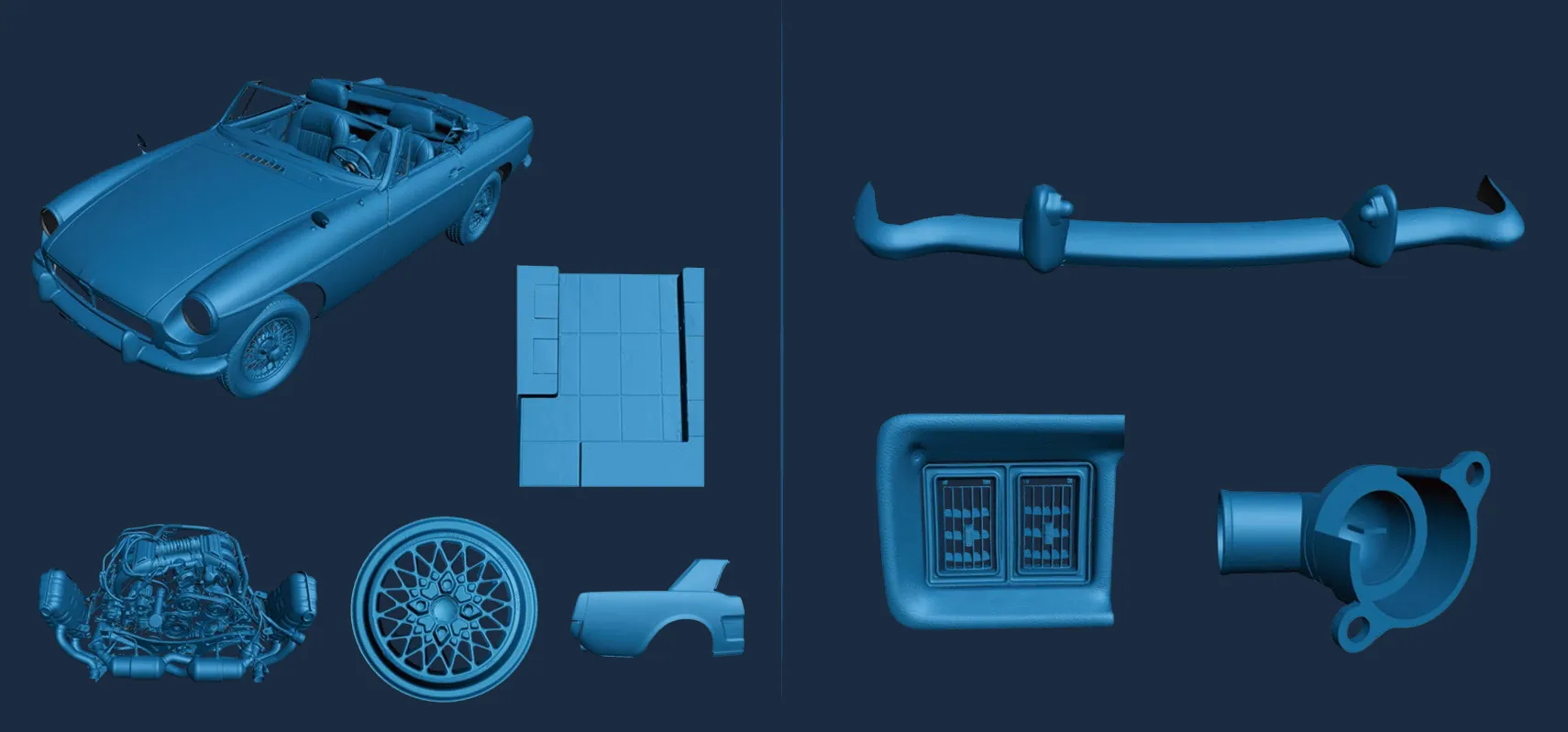

EinScan Trak эффективно подходит для реверс-инжиниринга и контроля геометрии. В EXModel результаты 3D-сканирования можно преобразовать в точную CAD-модель для дальнейшего проектирования и производства, а EXMeasure позволяет выполнять измерения и анализировать геометрические параметры непосредственно по полученным данным. В результате система охватывает полный рабочий процесс — от оцифровки объекта до его измерения, моделирования и подготовки к изготовлению.
