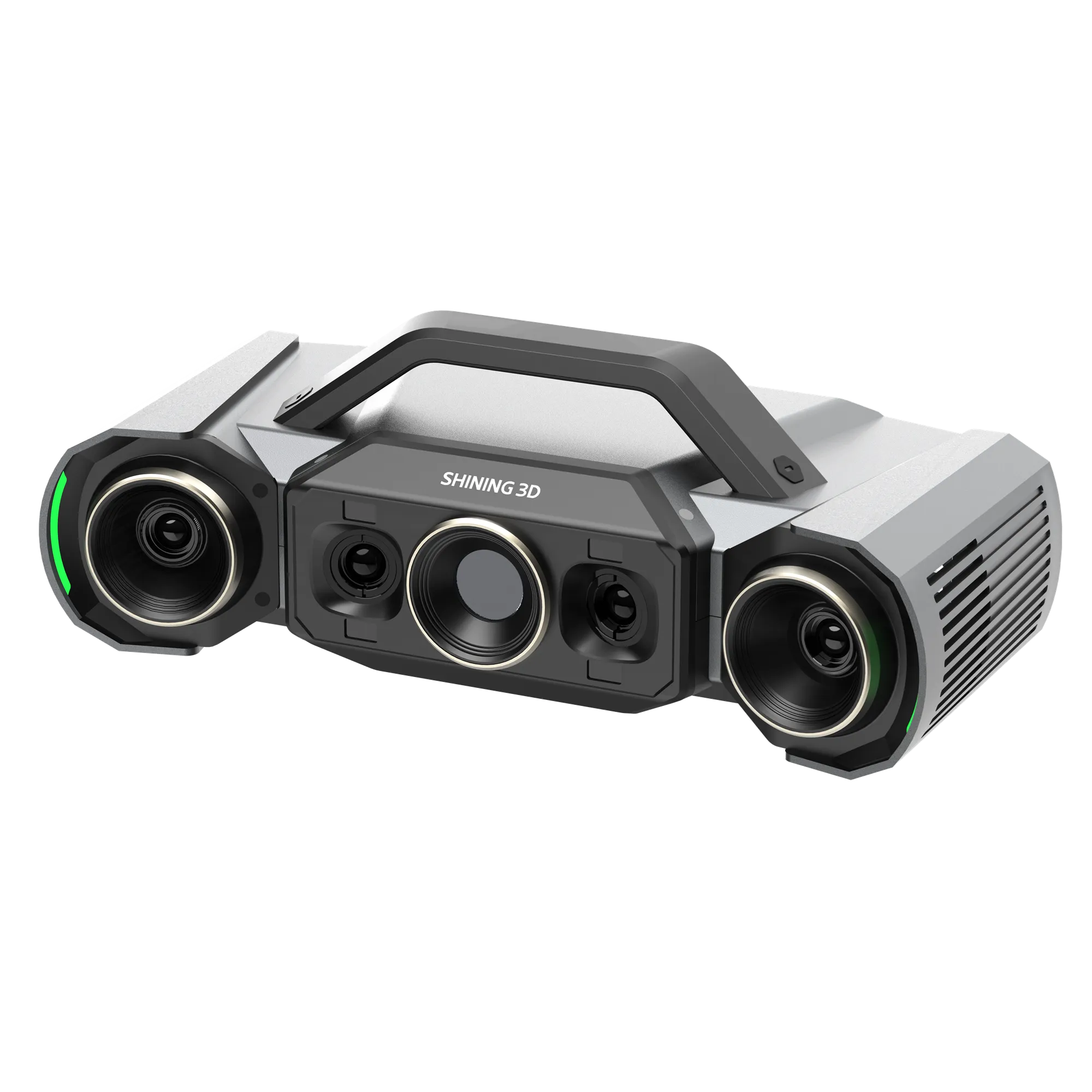

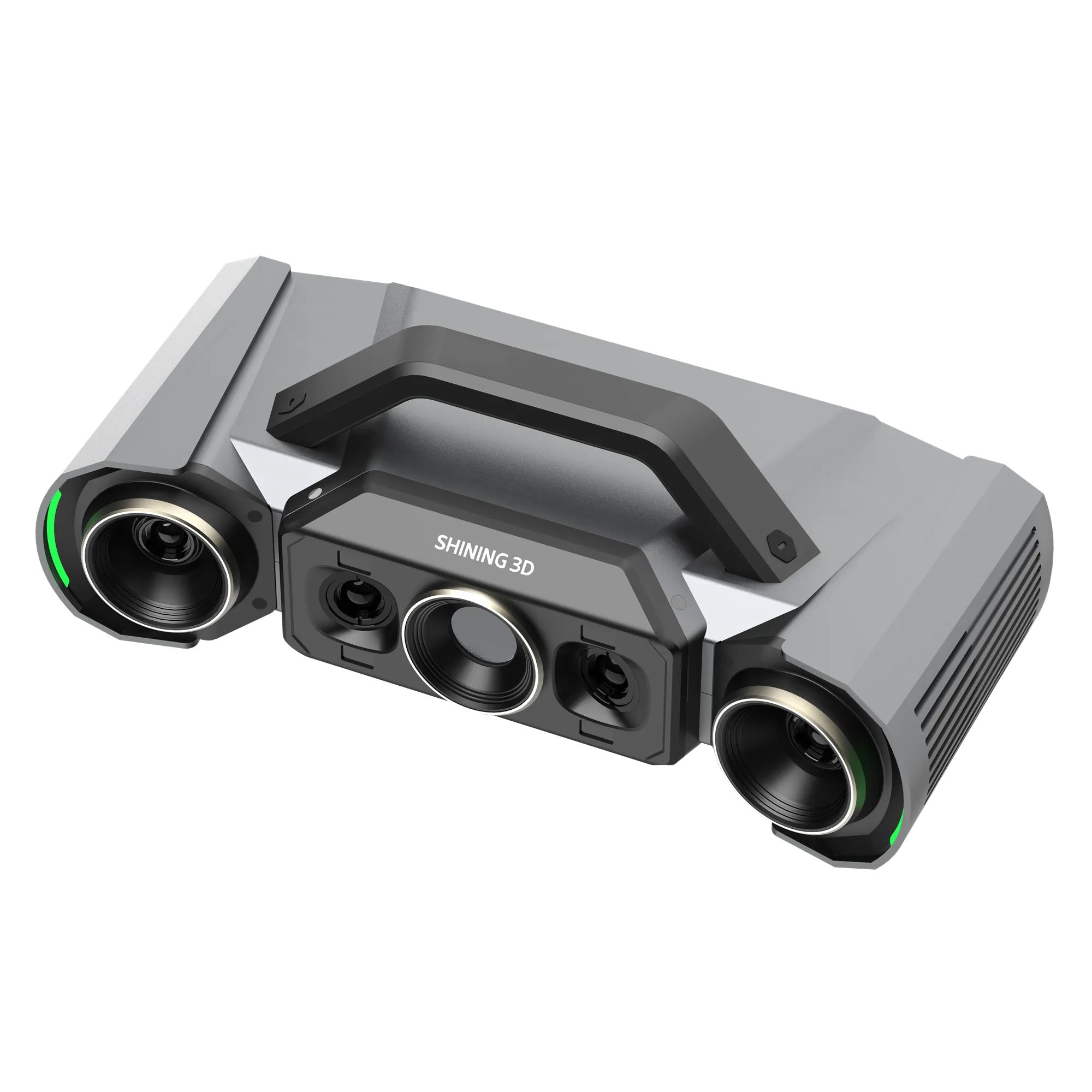

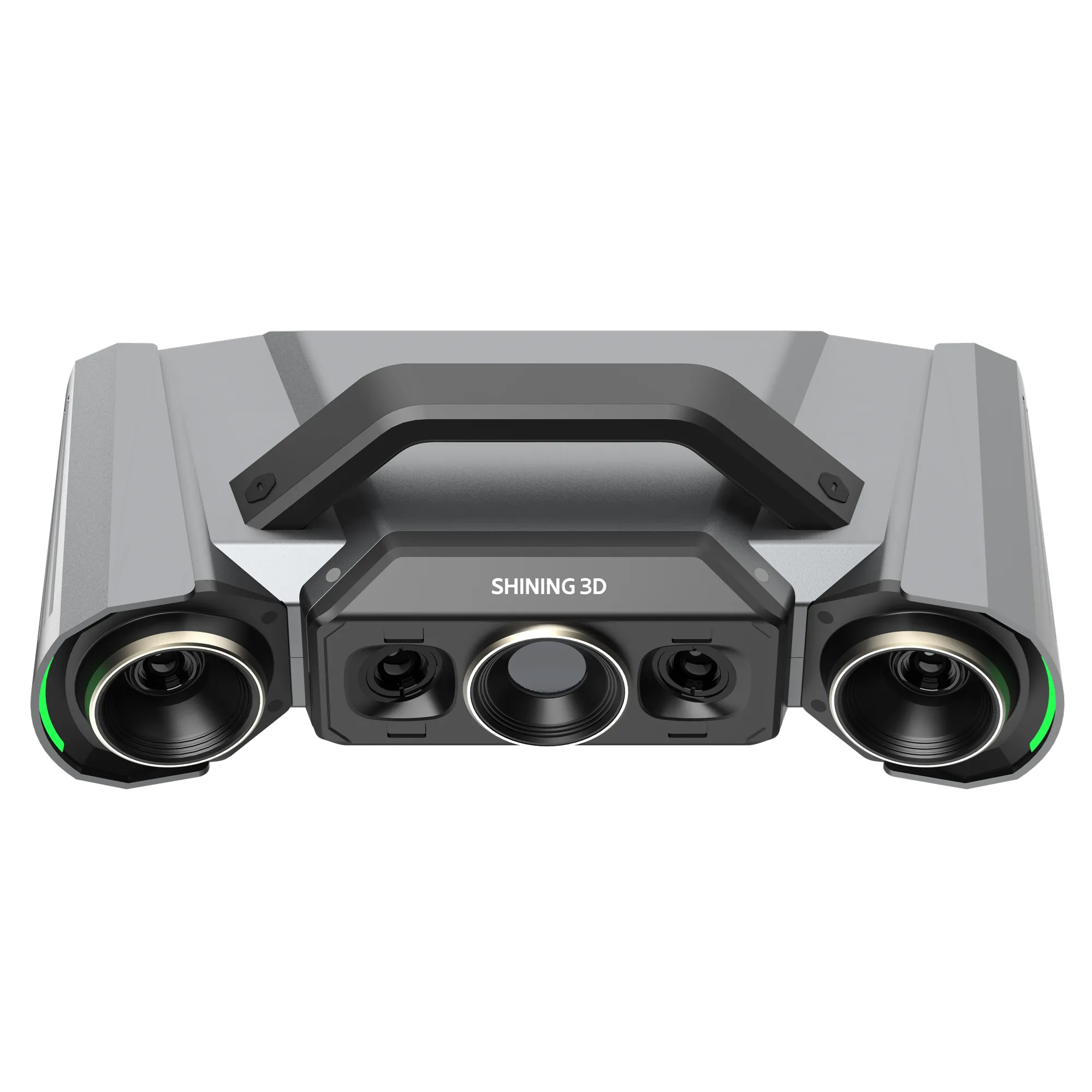

3D сканер Shining 3D OptimScan Q9 HD

Shining 3D OptimScan Q9 HD - стационарный высокоточный 3D-сканер метрологического класса, созданный для реверс-инжиниринга, контроля качества и трехмерной инспекции изделий. Модель использует технологию синего светодиодного подсвета и четыре 9-мегапиксельные камеры высокого разрешения, что позволяет добиваться максимальной детализации сложной геометрии. Главным достоинством устройства является сертифицированная точность до 0,004 мм, гарантирующая стабильные и повторяемые результаты измерений согласно строгим стандартам ISO 10360-13. Прибор поддерживает быструю смену двух областей сканирования, а благодаря встроенному двухчиповому модулю время оцифровки одного кадра составляет менее одной секунды. За счет интеллектуальной автоэкспозиции и технологии Monocular-Stereo Fusion (MSF) сканер эффективно обрабатывает контрастные поверхности и сложные формы, а также легко интегрируется с роботизированными комплексами для автоматизации производственных линий.

Точность на уровне микрон

Четыре камеры высокого разрешения и точность до 0,004 мм позволяют системе четко фиксировать мельчайшие детали и сложные геометрические формы. Надежность измерений подтверждена международными стандартами. Испытания проходят в аккредитованной по ISO/IEC 17025 лаборатории, что гарантирует прослеживаемость результатов. При этом разрешение сканера составляет 0,03 мм в малом диапазоне и 0,06 мм в большом.

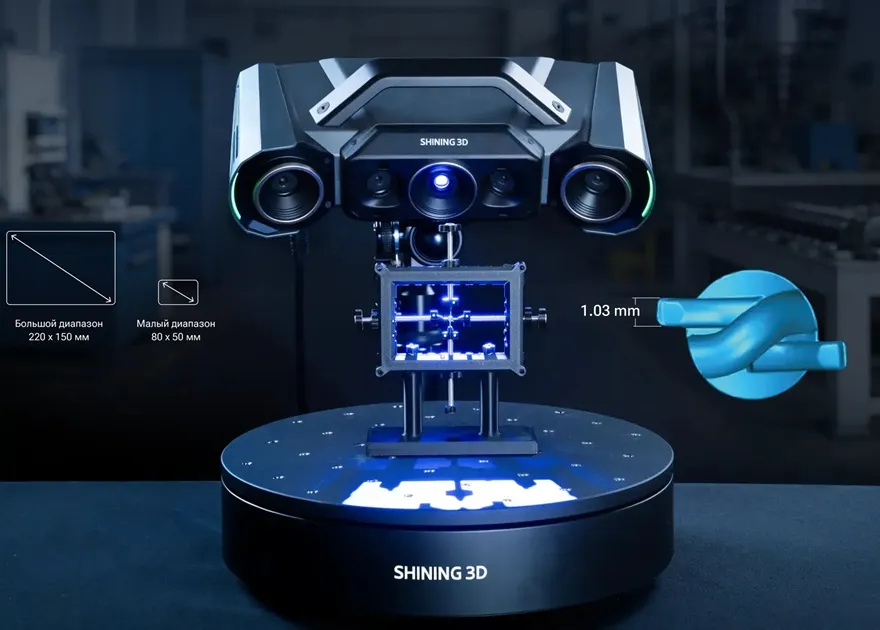

Простое переключение диапазонов сканирования

Функция мгновенного переключения между двумя рабочими зонами в OptimScan Q9 HD полностью исключает ручную настройку фокуса и диафрагмы. Большой диапазон сканирования составляет 220x150 мм, а малый — 80x50 мм. Фирменное программное обеспечение автоматически выполняет бесшовное слияние данных, обеспечивая баланс между высокой скоростью работы и максимальной детализацией 3D-модели.

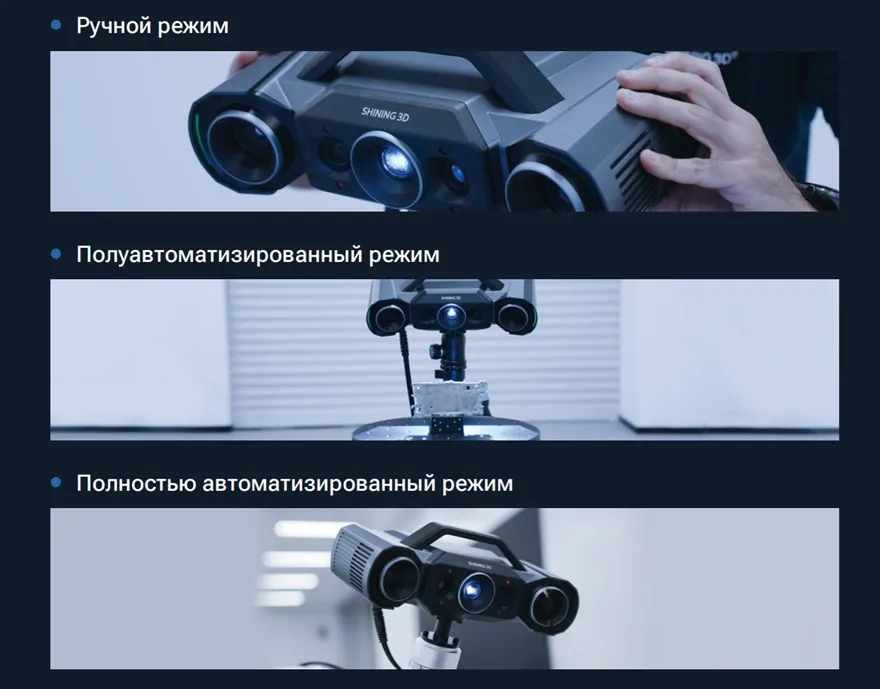

Гибкие режимы работы

OptimScan Q9 HD предлагает три формата работы под любые производственные задачи:

• Ручной. Компактность устройства гарантирует оператору свободу движений при сканировании.

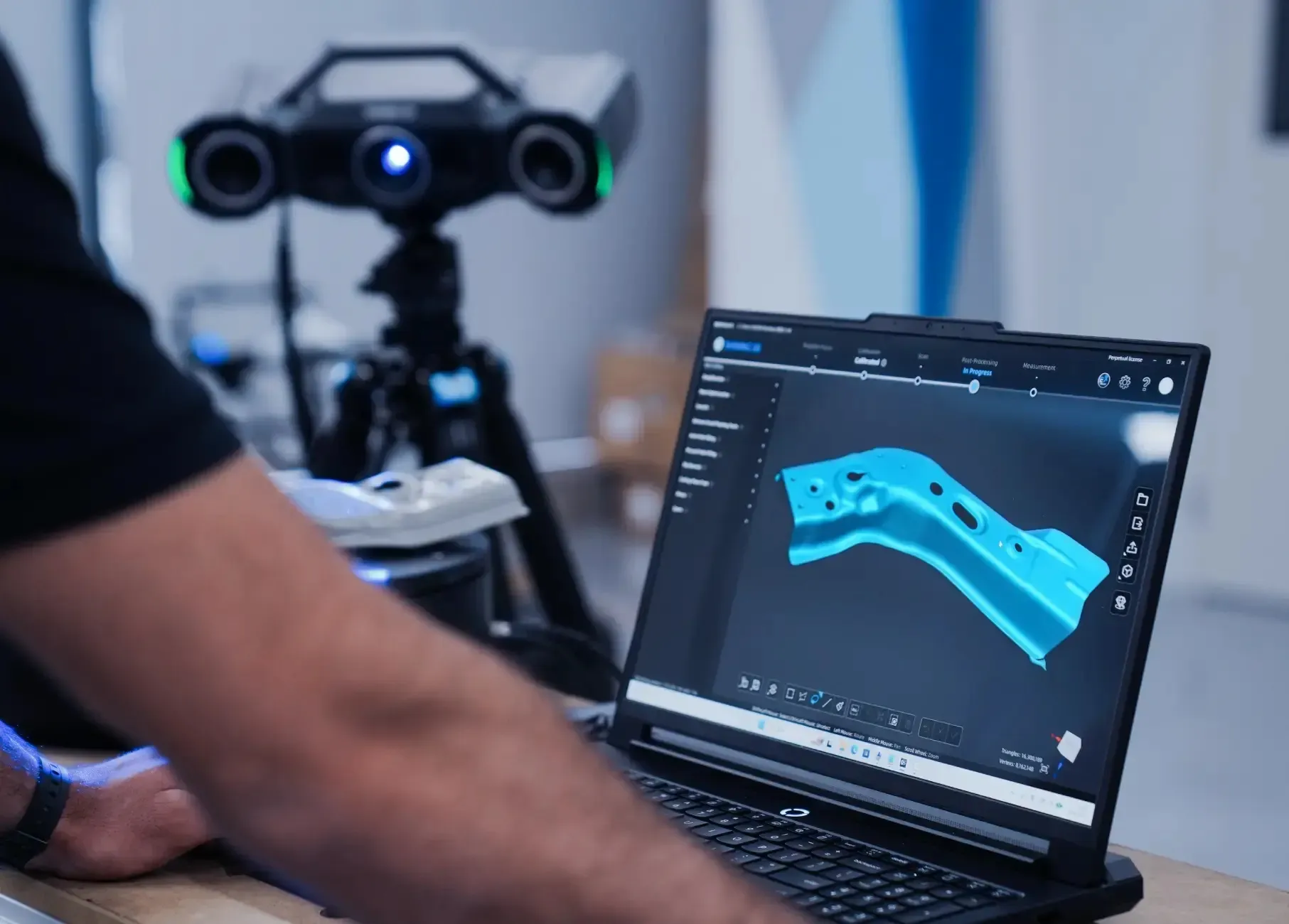

• Полуавтоматический. Использование штатива и поворотного стола повышает точность.

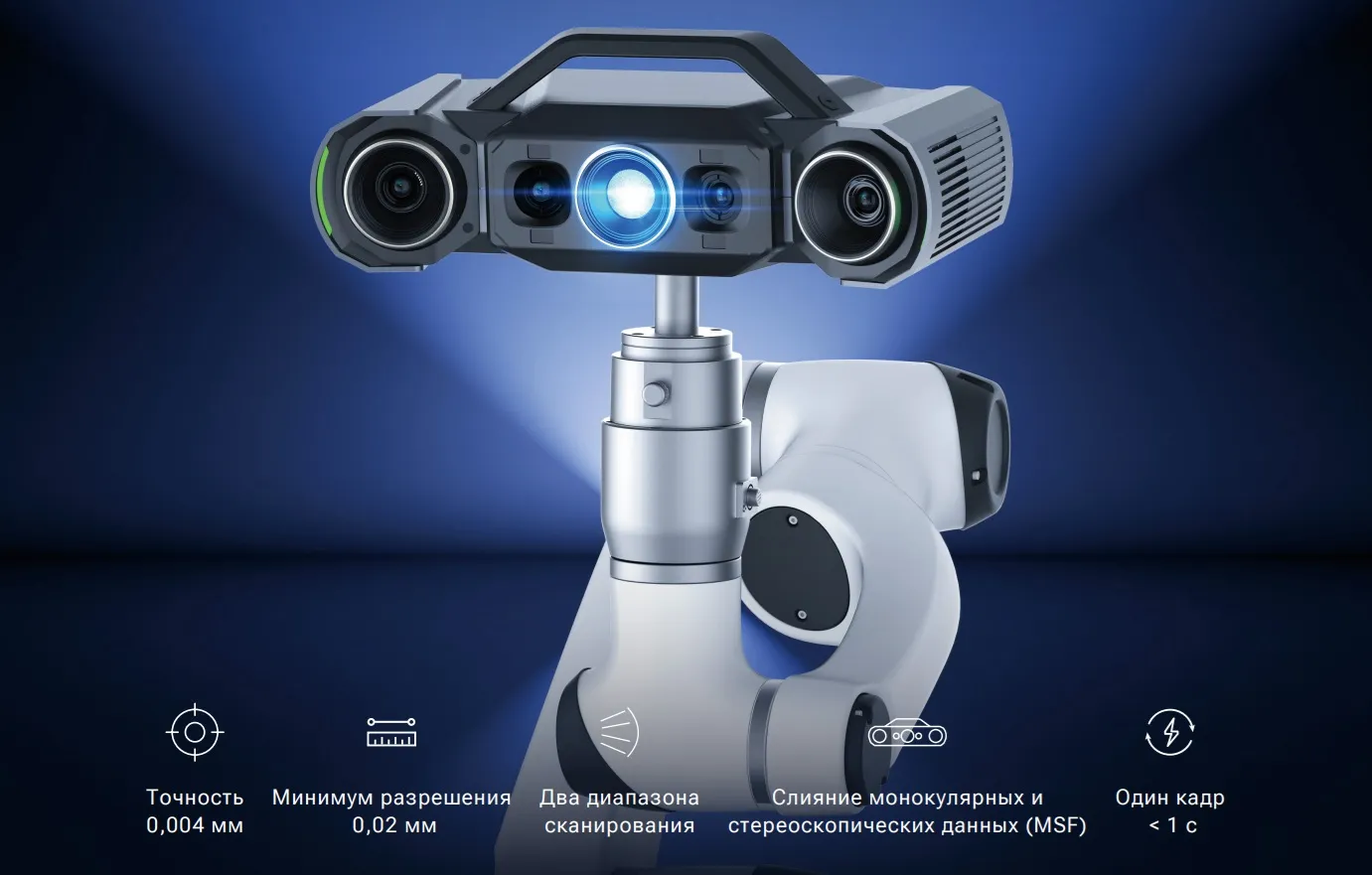

• Автоматический. Интеграция с роботами позволяет автоматизировать серийный контроль качества.

Технология MSF (Monocular-Stereo Fusion)

Технология слияния монокулярных и стереоскопических данных (MSF) значительно повышает полноту и целостность 3D-сканирования, позволяя безупречно оцифровывать сложные углы, стыки и труднодоступные элементы геометрически сложных промышленных деталей.

• Максимальная полнота данных. Исключает "слепые зоны" при оцифровке сложной геометрии.
• Точная фиксация геометрии. Гарантирует идеальную проработку острых углов, стыков и пазов.
• Высокая целостность сканов. Минимизирует количество пропусков и шумов в облаке точек.
• Стабильность измерений. Повышает повторяемость результатов при контроле отклонений.

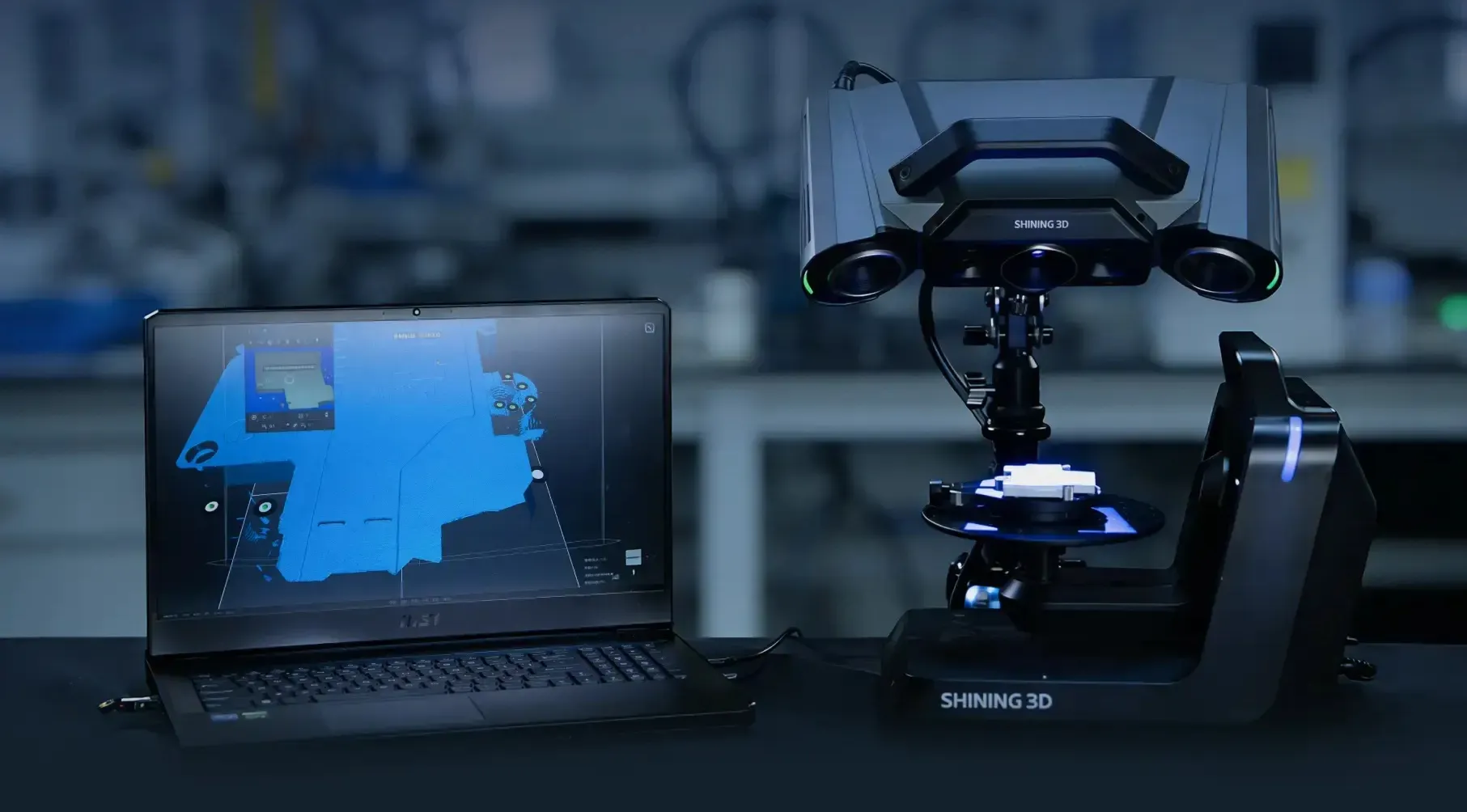

Двухосевой автоматический поворотный стол (опция)

Поворотный стол с допустимой нагрузкой до 3 кг активирует круговое сканирование в один клик, что серьезно сокращает время сбора информации. Умный встроенный алгоритм эффективно распознает затененные области и автоматически производит досканирование пустых зон для создания цельной цифровой копии. Благодаря мощной двухчиповой архитектуре время захвата одного кадра занимает менее одной секунды, гарантируя при этом высокую плотность облака точек.

Программное обеспечение

Оптический 3D-сканер OptimScan Q9 HD поставляется с мощным программным обеспечением, которое обновляется бесплатно и не требует скрытых платежей или ежегодных подписок. Софт включает готовые шаблоны сканирования и продвинутые алгоритмы: автоматическое обнаружение вибраций, непрерывный контроль температуры для стабильности измерений и эффективное отсечение заднего фона. Отсутствие временных ограничений и расходов на лицензии гарантирует минимальную стоимость владения при интенсивной круглогодичной эксплуатации.

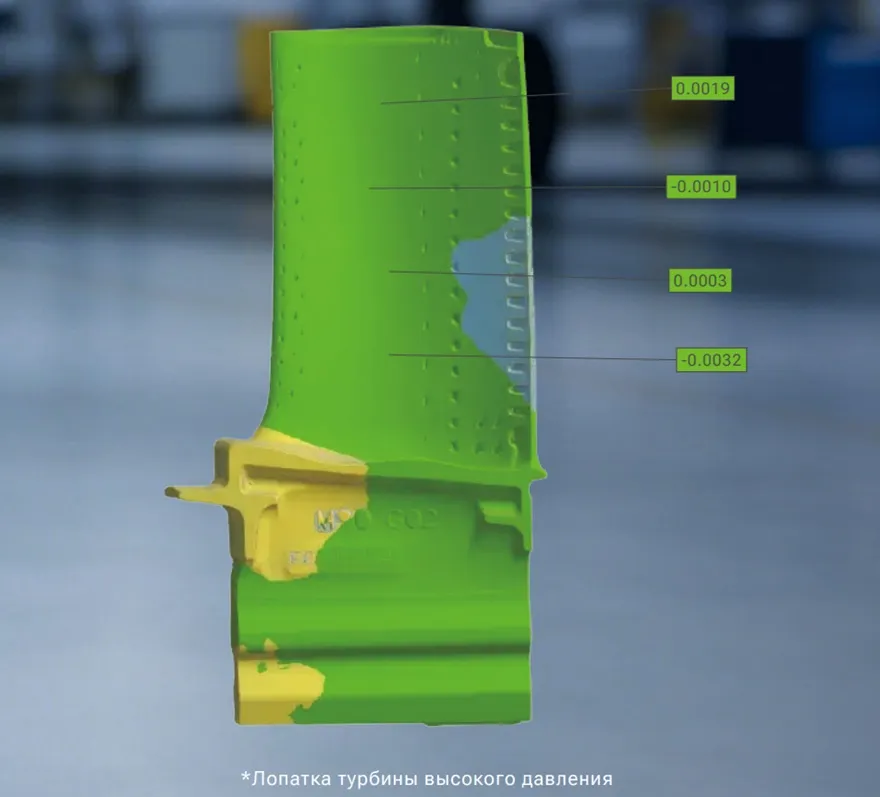

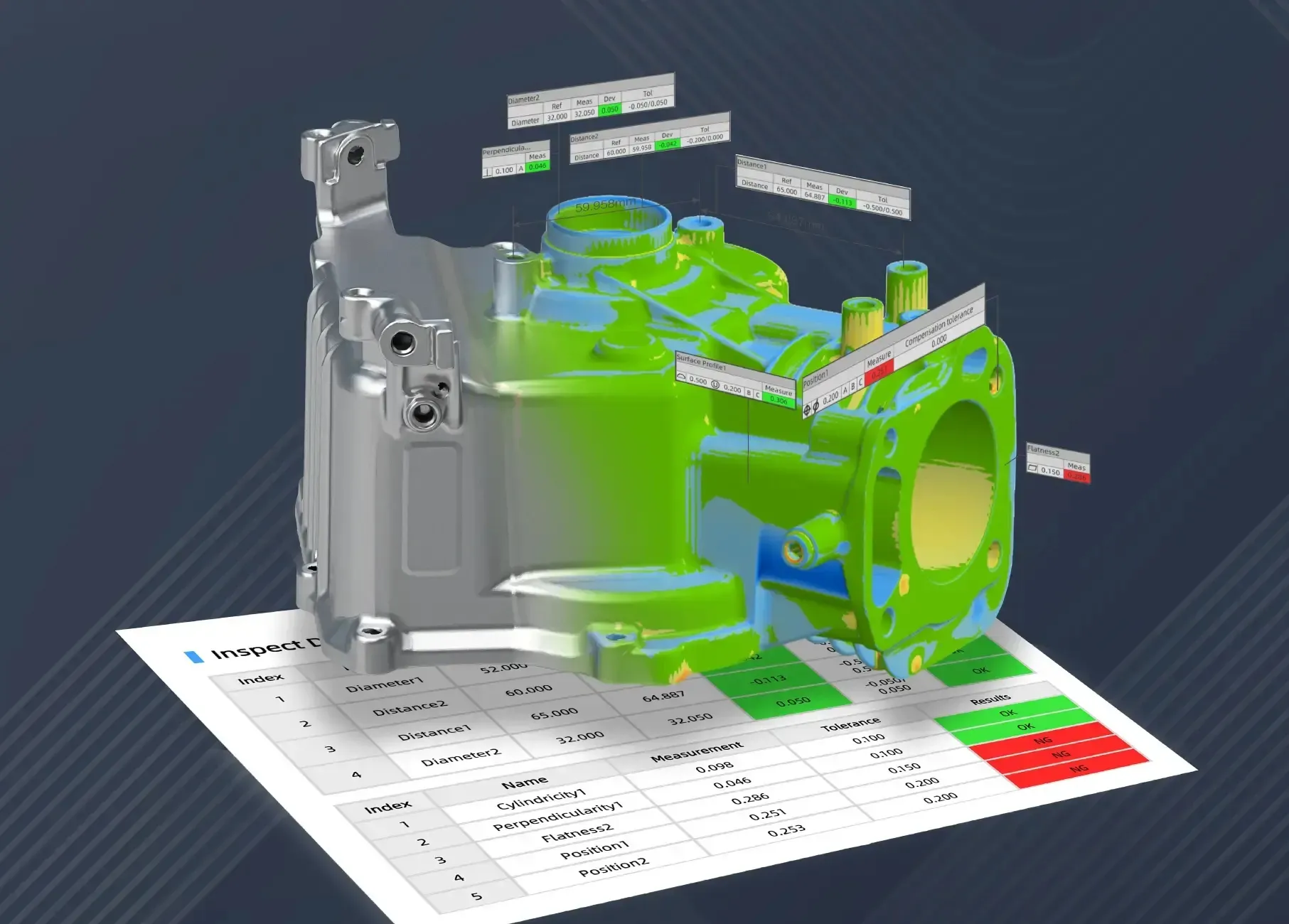

Модуль 3D-инспекции SHINING3D Inspect (опция)

Специализированное программное обеспечение SHINING 3D Inspect реализует модульный подход к 3D-контролю, упрощая процесс от сбора данных до создания финальных отчетов. Софт разработан на базе собственных инноваций компании и ориентирован на размерный контроль в автомобилестроении, аэрокосмической индустрии и точном машиностроении. Главное преимущество системы — официальная сертификация точности от Physikalisch-Technische Bundesanstalt (PTB), гарантирующая метрологическую прослеживаемость и достоверность результатов измерений.

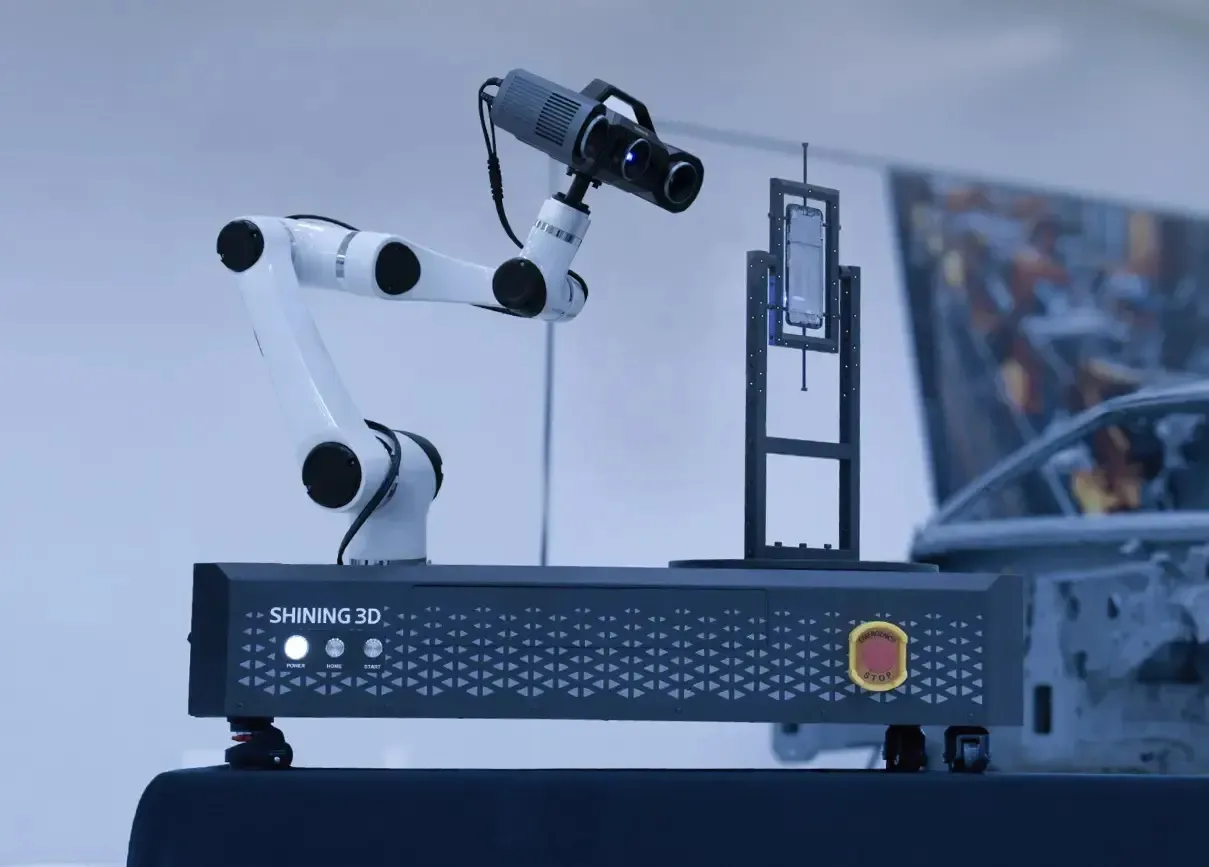

Совместимость с измерительными комплексами

Сканер OptimScan Q9 HD легко интегрируется в интеллектуальный измерительный комплекс, обеспечивая сквозную автоматизацию контроля геометрии на всех этапах — от бесконтактного сканирования до формирования итоговых аналитических отчетов.

Профессиональный стационарный 3D-сканер Shining 3D OptimScan Q9 HD представляет собой высокоточное метрологическое оборудование, созданное для реверс-инжиниринга и контроля качества. Инновационная технология слияния данных MSF эффективно устраняет слепые зоны, позволяя бесконтактно оцифровывать скрытые пазы и труднодоступные углы. За счет использования двухчиповой платформы и интеллектуальной автоэкспозиции скорость съемки одного кадра составляет менее одной секунды. Приобрести 3D-сканер Shining 3D OptimScan Q9 HD вы можете в компании 3Dtech.
