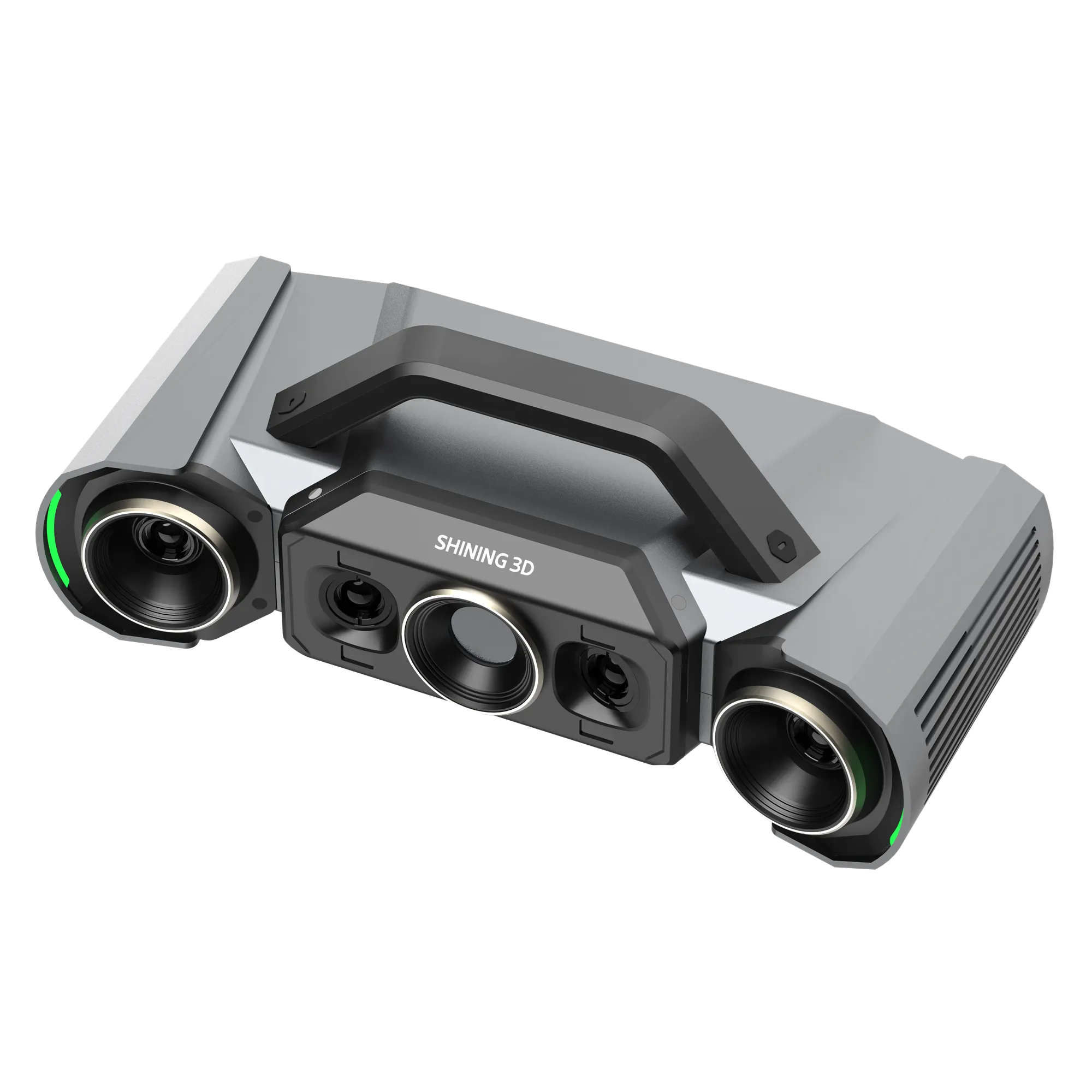

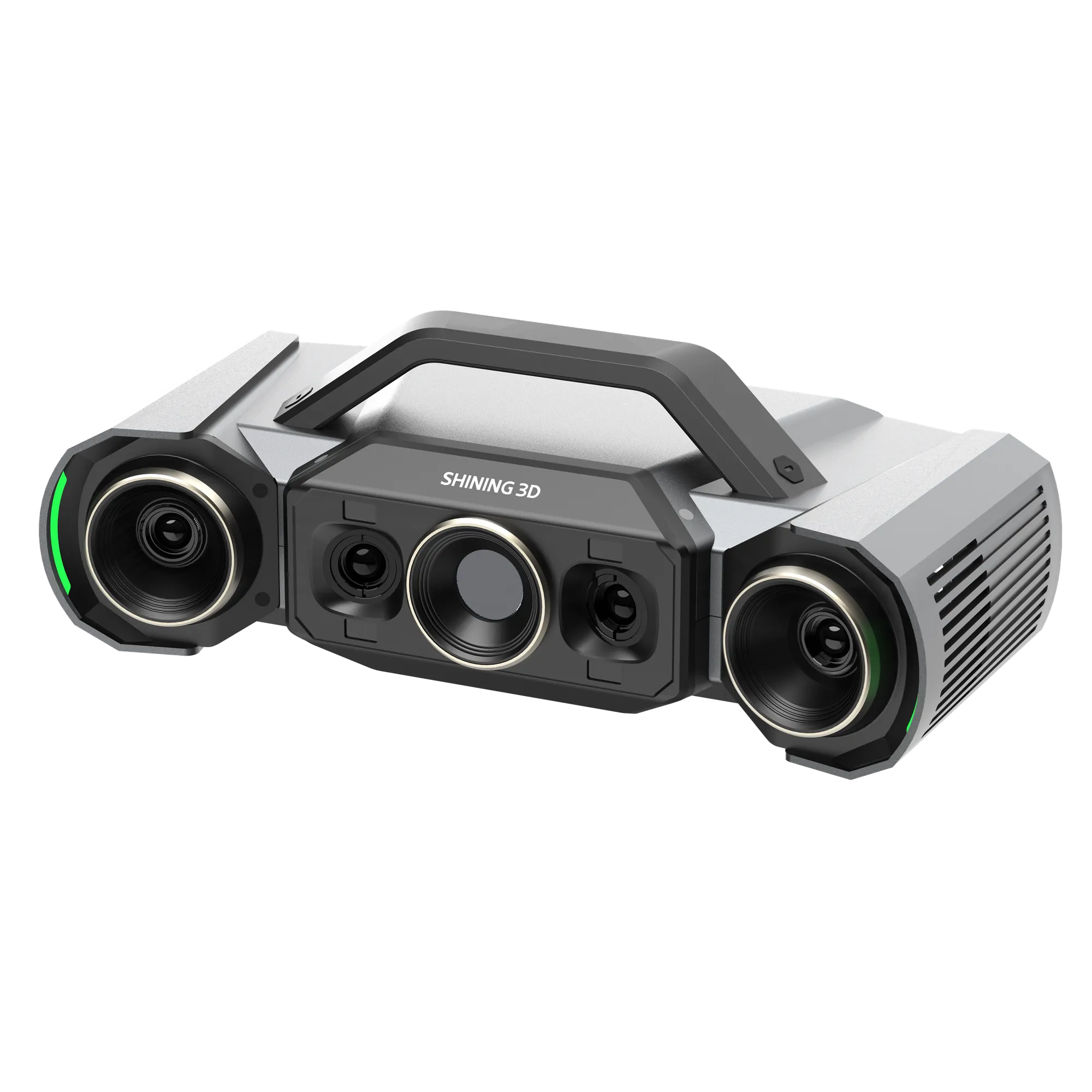

3D сканер Shining 3D OptimScan Q12 HD

Shining 3D OptimScan Q12 HD — промышленная метрологическая система для высокоточного контроля геометрии, технической инспекции и обратного проектирования. Аппаратная часть устройства объединяет четыре камеры с разрешением 12.3 Мп и синий светодиодный источник света, что гарантирует превосходную детализацию мельчайших элементов. Главным достоинством сканера является сертифицированная по стандарту ISO 10360-13 точность до 0,004 мм, обеспечивающая стабильную повторяемость замеров. Прибор оснащен мощной двухчиповой платформой, которая выполняет захват кадра менее чем за секунду, и поддерживает мгновенный переход между двумя рабочими зонами. Благодаря интеллектуальной автоэкспозиции и фирменному алгоритму слияния данных MSF, сканер легко оцифровывает геометрически сложные или контрастные поверхности, а также может быть интегрирован в роботизированные линии для полной автоматизации производственного контроля.

Точность на уровне микрон

Система оснащена четырьмя камерами высокого разрешения и гарантирует безупречную детализацию сложных поверхностей. Погрешность измерений составляет не более 0,004 мм. Это позволяет с абсолютной точностью оцифровывать самые замысловатые геометрические формы. Соответствие измерительного комплекса строгим международным регламентам официально подтверждено испытаниями. Все проверочные тесты оборудования проходят в специализированной лаборатории по стандарту ISO/IEC 17025. Разрешение прибора в малом диапазоне составляет 0,02 мм, а в большом — 0,054 мм..

Простое переключение диапазонов сканирования

Модель OptimScan Q12 HD поддерживает моментальное переключение между двумя рабочими зонами: большим диапазоном 220x150 мм и малым 80x50 мм. Это полностью избавляет оператора от ручной настройки диафрагмы или фокуса. Фирменный софт в автоматическом режиме осуществляет бесшовное объединение массивов данных. Такой подход гарантирует идеальный баланс между высокой производительностью сбора данных и максимальной степенью детализации итоговой 3D-модели.

Гибкие режимы работы

OptimScan Q12 HD предлагает три формата работы под любые производственные задачи:

• Ручной. Компактность устройства гарантирует оператору свободу движений при сканировании.
• Полуавтоматический. Использование штатива и поворотного стола повышает точность.
• Автоматический. Интеграция с роботами позволяет автоматизировать серийный контроль качества.

Технология MSF (Monocular-Stereo Fusion)

Технология слияния монокулярных и стереоскопических данных (MSF) значительно повышает полноту и целостность 3D-сканирования, позволяя безупречно оцифровывать сложные углы, стыки и труднодоступные элементы геометрически сложных промышленных деталей.

Технические преимущества технологии MSF для метрологического контроля:

• Максимальная полнота данных. Исключает "слепые зоны" при оцифровке сложной геометрии.
• Точная фиксация геометрии. Гарантирует идеальную проработку острых углов, стыков и пазов.
• Высокая целостность сканов. Минимизирует количество пропусков и шумов в облаке точек.
• Стабильность измерений. Повышает повторяемость результатов при контроле отклонений.

Двухосевой автоматический поворотный стол (опция)

Поворотный стол, рассчитанный на нагрузку до 3 кг, запускает круговое сканирование одним нажатием. Это значительно ускоряет сбор данных. Встроенный интеллектуальный алгоритм безошибочно находит затененные участки. Система сама досканирует пропущенные зоны для получения непрерывной цифровой копии. Мощная двухчиповая архитектура обеспечивает захват кадра менее чем за секунду. При этом сохраняется высокая плотность формируемого облака точек.

Программное обеспечение

Оптический 3D‑сканер OptimScan Q12 HD поставляется с полнофункциональным программным обеспечением, обеспечивающим высокую точность и стабильность измерений. Ключевые возможности ПО: готовые шаблоны сканирования, автоматическое обнаружение вибраций, непрерывный контроль температуры для поддержания стабильности измерений, эффективное отсечение заднего фона.

Модуль 3D-инспекции SHINING3D Inspect (опция)

Программное обеспечение SHINING 3D Inspect предлагает модульный подход к 3D‑контролю — от сбора данных до формирования отчётов. Решение ориентировано на размерный контроль в автомобилестроении, аэрокосмической индустрии и точном машиностроении. Сертификация точности PTB (Physikalisch‑Technische Bundesanstalt) гарантирует метрологическую прослеживаемость и достоверность результатов.

Совместимость с измерительными комплексами

Сканер OptimScan Q12 HD без труда интегрируется в интеллектуальный измерительный комплекс, обеспечивая автоматизацию контроля геометрии — от сканирования до формирования аналитических отчётов.

Shining 3D OptimScan Q12 HD — профессиональный стационарный 3D‑сканер для реверс‑инжиниринга и контроля качества с впечатляющей скоростью и точностью. Благодаря двухчиповой платформе и интеллектуальной автоэкспозиции один кадр снимается менее чем за секунду. Закажите 3D‑сканер в компании 3Dtech — и повысьте эффективность измерительных процессов!.
