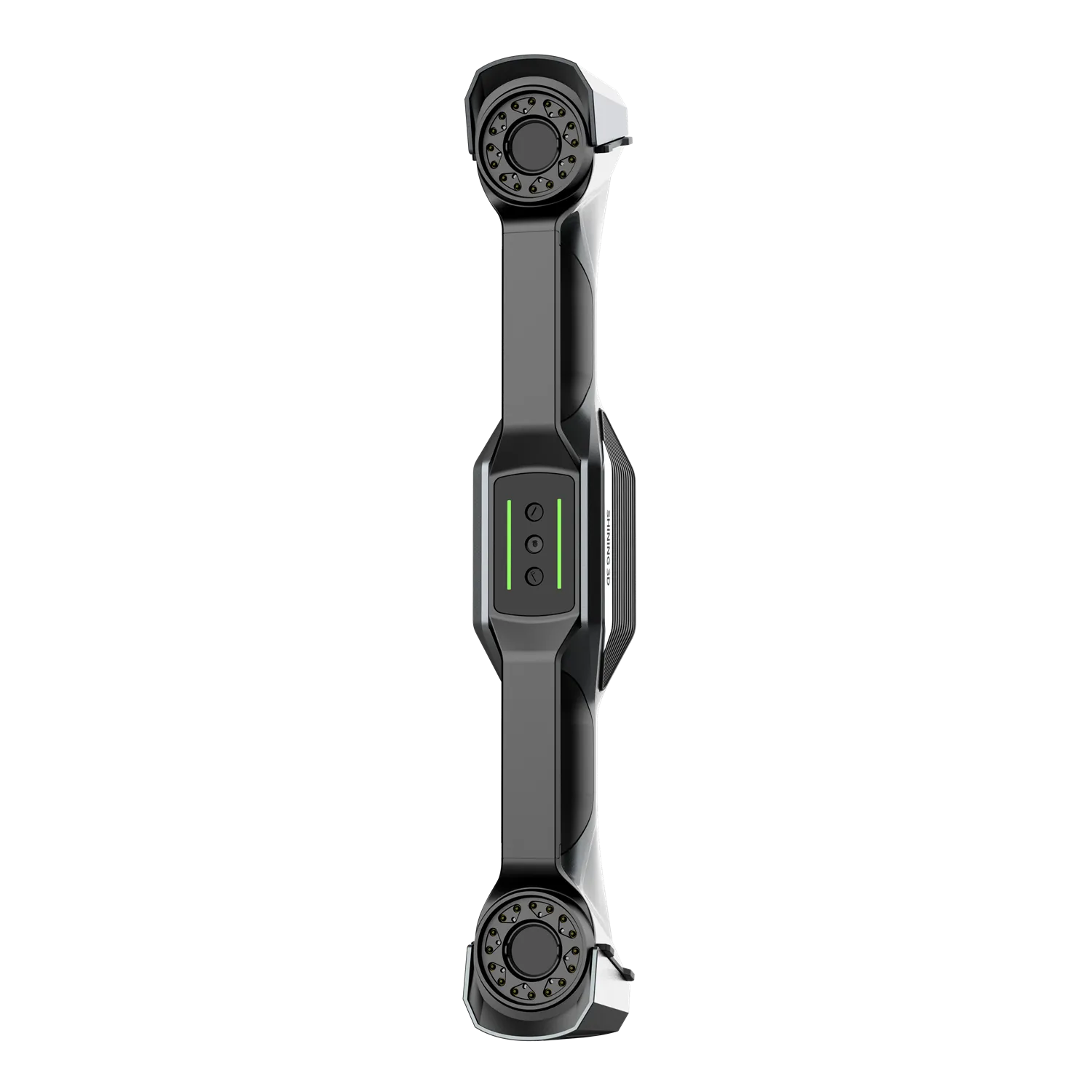

3D-сканер Shining 3D FreeScan UE Nova+

SHINING 3D FreeScan UE Nova+ — беспроводной ручной 3D-сканер метрологического класса для высокоточной оцифровки средних, крупных и особо крупных объектов. Модель оснащена сверхшироким полем зрения до 2600x2200 мм, благодаря чему за один проход захватывает значительные участки поверхности, ускоряя сканирование крупногабаритных деталей. Сканер предназначен для промышленного контроля, обратного проектирования, анализа геометрии и цифровизации объектов больших размеров.

Широкое поле зрения

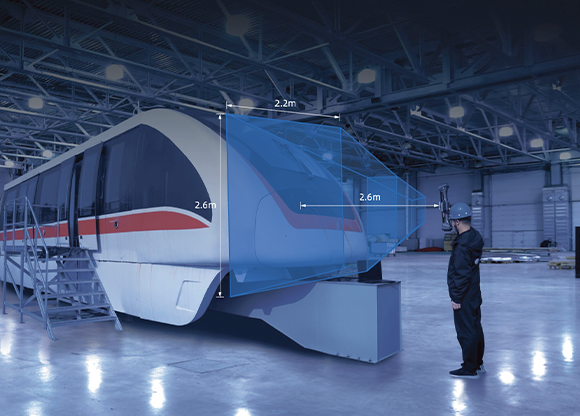

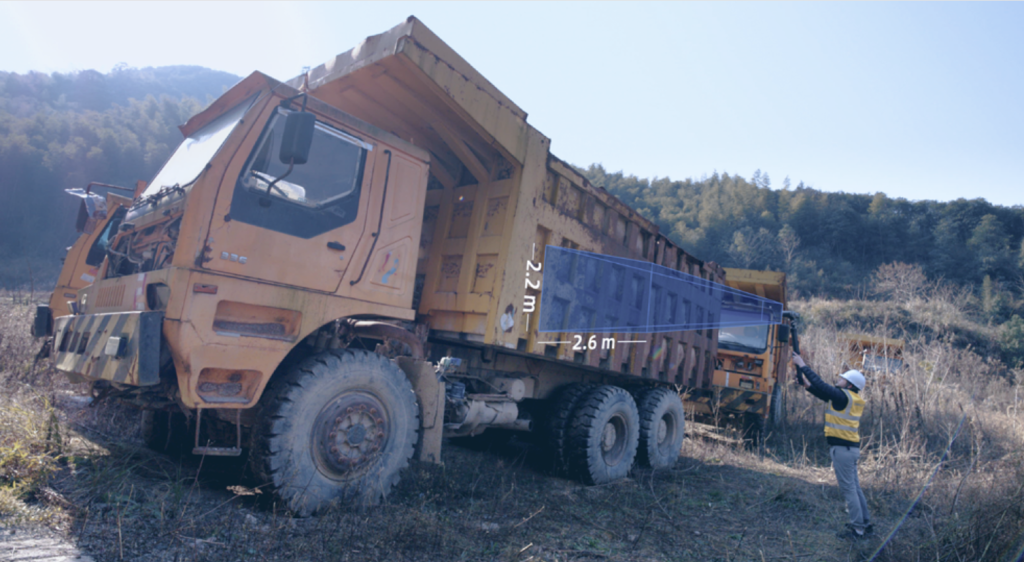

SHINING 3D FreeScan UE Nova+ разработан для сканирования крупных объектов, при работе с которыми обычному ручному 3D-сканеру требуется выполнять большое количество проходов. Поле зрения до 2600 × 2200 мм и рабочая дистанция до 2,6 м позволяют за один проход захватывать значительные участки поверхности и быстрее формировать общую геометрию кузовных элементов, промышленных конструкций, оборудования, корпусов и других крупногабаритных объектов.

Для адаптации к объектам разного размера и условиям работы предусмотрено три диапазона сканирования:

• Ближний режим: 300–800 мм — для детальной оцифровки и работы в условиях ограниченного пространства.
• Стандартный режим: 600–1500 мм — универсальный диапазон для большинства задач 3D-сканирования и измерительного контроля.
• Дальний режим: 1200–2600 мм — для крупногабаритных объектов и быстрого захвата больших участков поверхности.

Высокая скорость 3D-сканирования

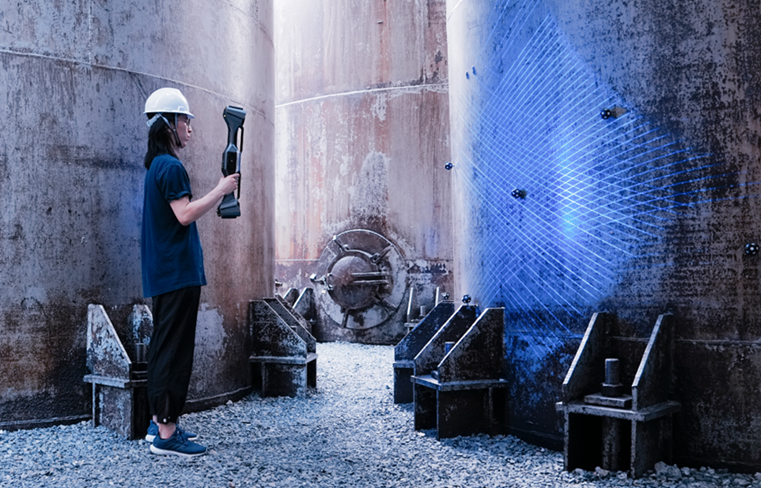

FreeScan UE Nova+ использует лазерную технологию и обеспечивает скорость сбора данных до 5 714 000 точек/с. Большое количество лазерных линий позволяет эффективно захватывать значительные площади поверхности, ускоряя оцифровку крупногабаритных объектов и сокращая время сканирования.

Сканер оснащен 62 лазерными линиями, обеспечивающими высокую скорость сбора данных. Для работы с небольшими участками и получения более детализированной информации предусмотрен режим с параллельными лазерными линиями, оптимизированный для сканирования в ближней зоне.

Высокая точность

FreeScan UE Nova+ обеспечивает точность до 0,072 мм. При сканировании крупногабаритных объектов важна не только точность отдельных измерений, но и сохранение стабильной геометрии данных на всей площади объекта. Для повышения объёмной точности на больших расстояниях сканер оснащён технологией Video Photogrammetry (VPG). С её помощью достигается объёмная точность до 0,072 + 0,012 мм/м. Технология использует видеосъёмку и калибровочный стержень, поэтому для её работы не требуются кодированные маркеры.

Сканирование без маркеров

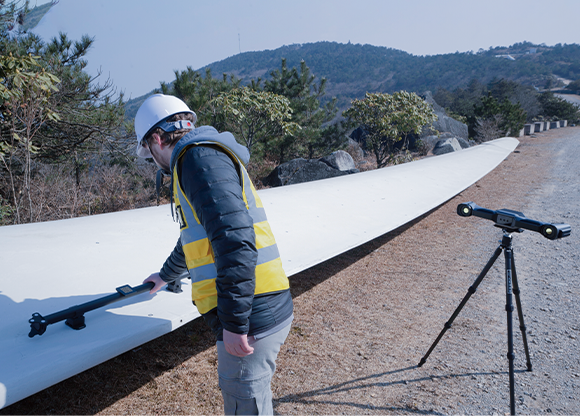

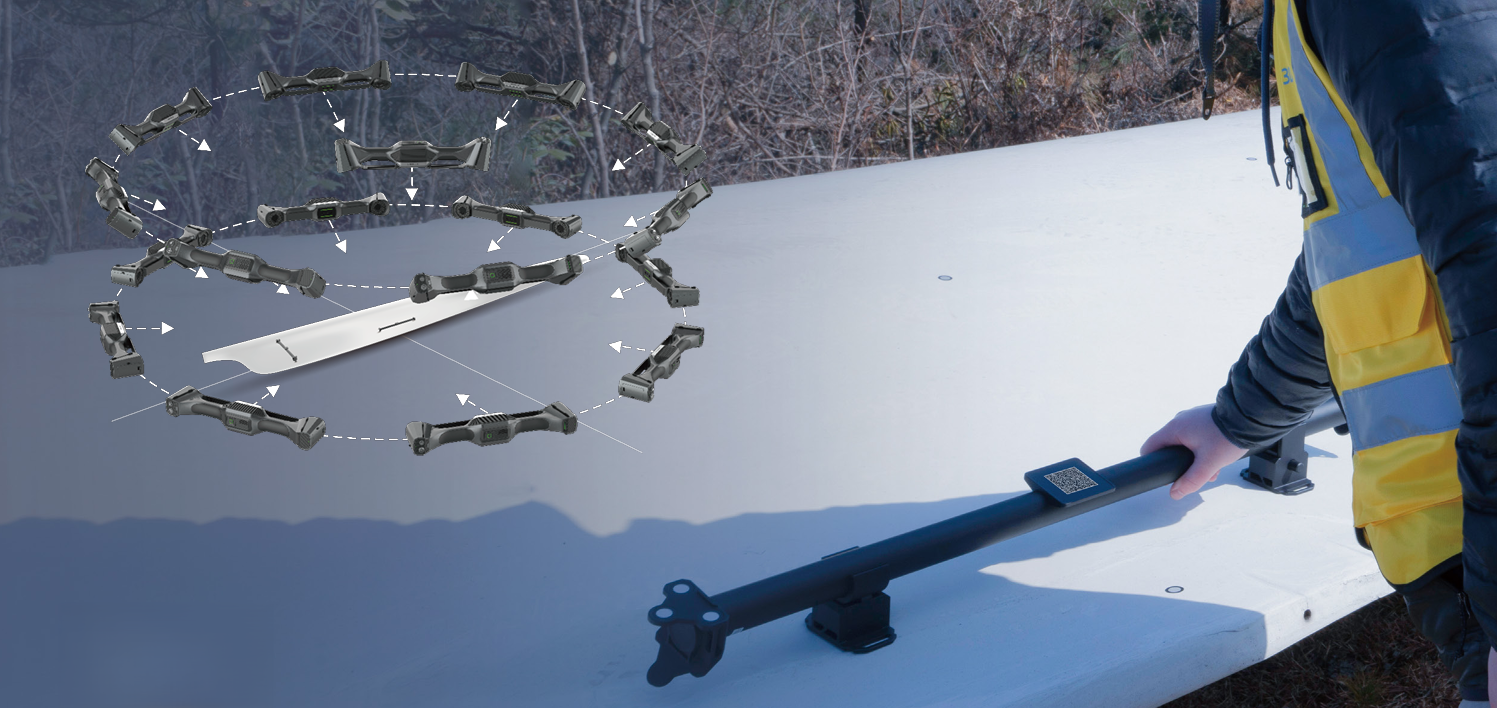

Интегрированная технология VPG упрощает подготовку крупногабаритных объектов к измерениям. В отличие от традиционной фотограмметрии, требующей размещения большого количества кодированных маркеров, VPG использует видеосъёмку и калибровочный стержень для получения пространственных данных. Такой подход сокращает время подготовки и особенно удобен при работе с крупными деталями и объектами, где установка множества маркеров может быть трудоёмкой.

Полностью беспроводная работа

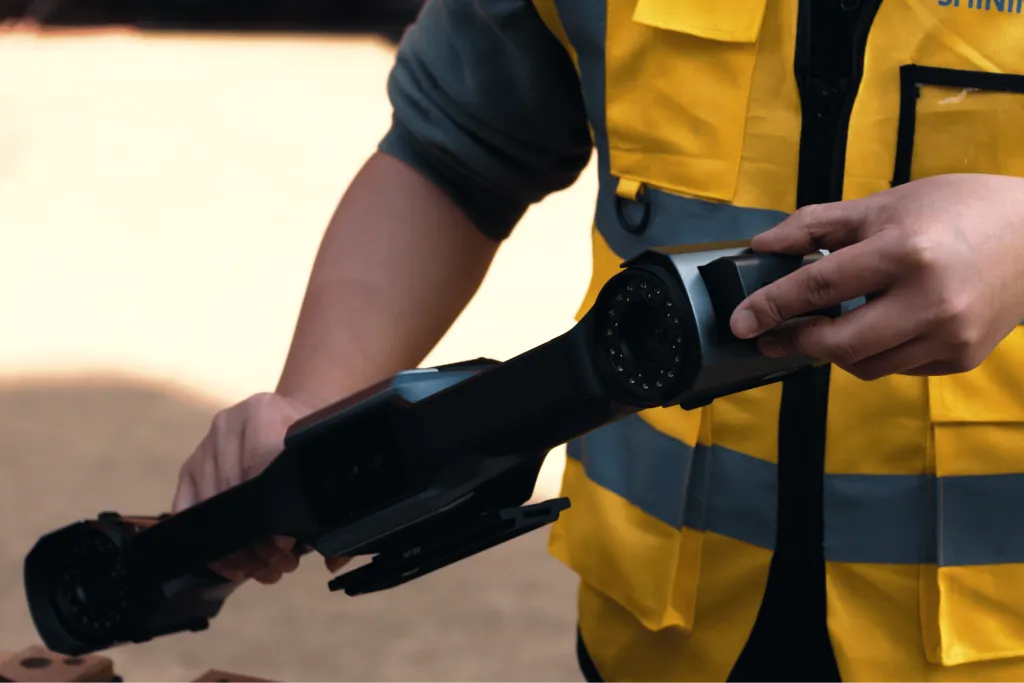

FreeScan UE Nova+ поддерживает беспроводной режим работы, обеспечивая оператору свободу перемещения вокруг крупногабаритного объекта без постоянного подключения к компьютеру. Это особенно удобно при измерениях на производственных площадках, где требуется быстро менять положение относительно объекта. Для ситуаций, в которых предпочтительно проводное соединение, предусмотрено подключение по оптоволокну, позволяющее выбрать оптимальный формат работы в зависимости от условий сканирования.

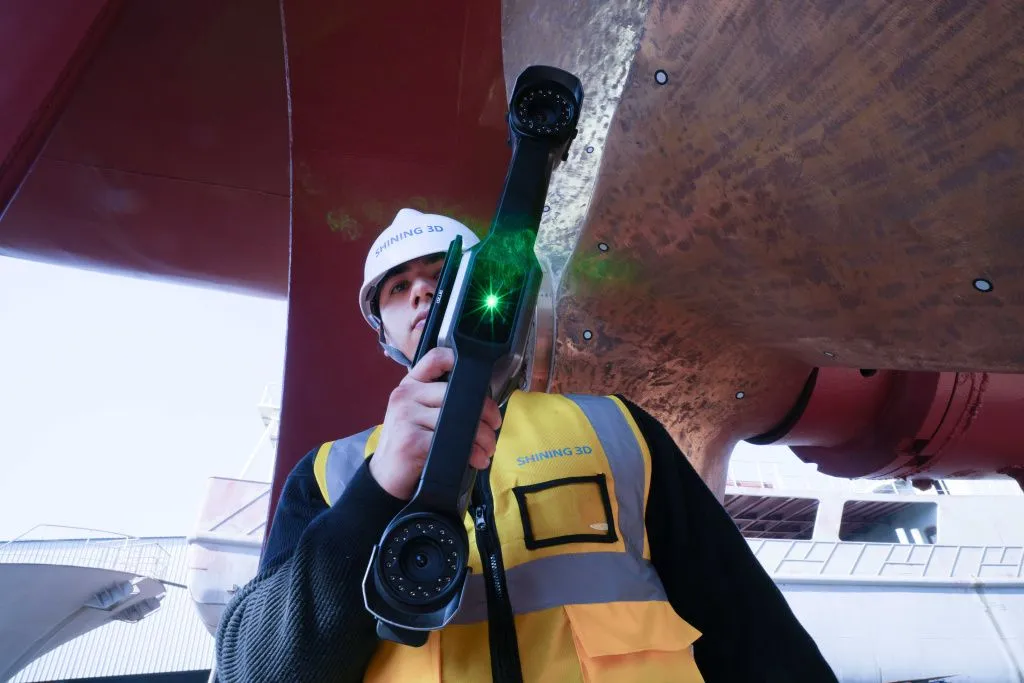

При этом FreeScan UE Nova+ сохраняет преимущества ручного 3D-сканера. Масса устройства составляет 1,6 кг, поэтому оператор может свободно перемещать его вокруг объекта и сканировать различные участки поверхности без необходимости фиксированной установки.

Области применения

SHINING 3D FreeScan UE Nova+ предназначен для профессионального 3D-сканирования и измерительного контроля объектов среднего и крупного размера. Сканер применяется для контроля геометрии деталей, промышленной инспекции, обратного проектирования, выявления деформаций и отклонений, цифровизации крупногабаритных объектов, а также оцифровки кузовных элементов и автомобильных компонентов. Решение подходит для машиностроения и автомобилестроения, производства промышленного оборудования, железнодорожной и аэрокосмической отраслей, энергетики, а также для сканирования крупных конструкций, корпусов и оборудования.
