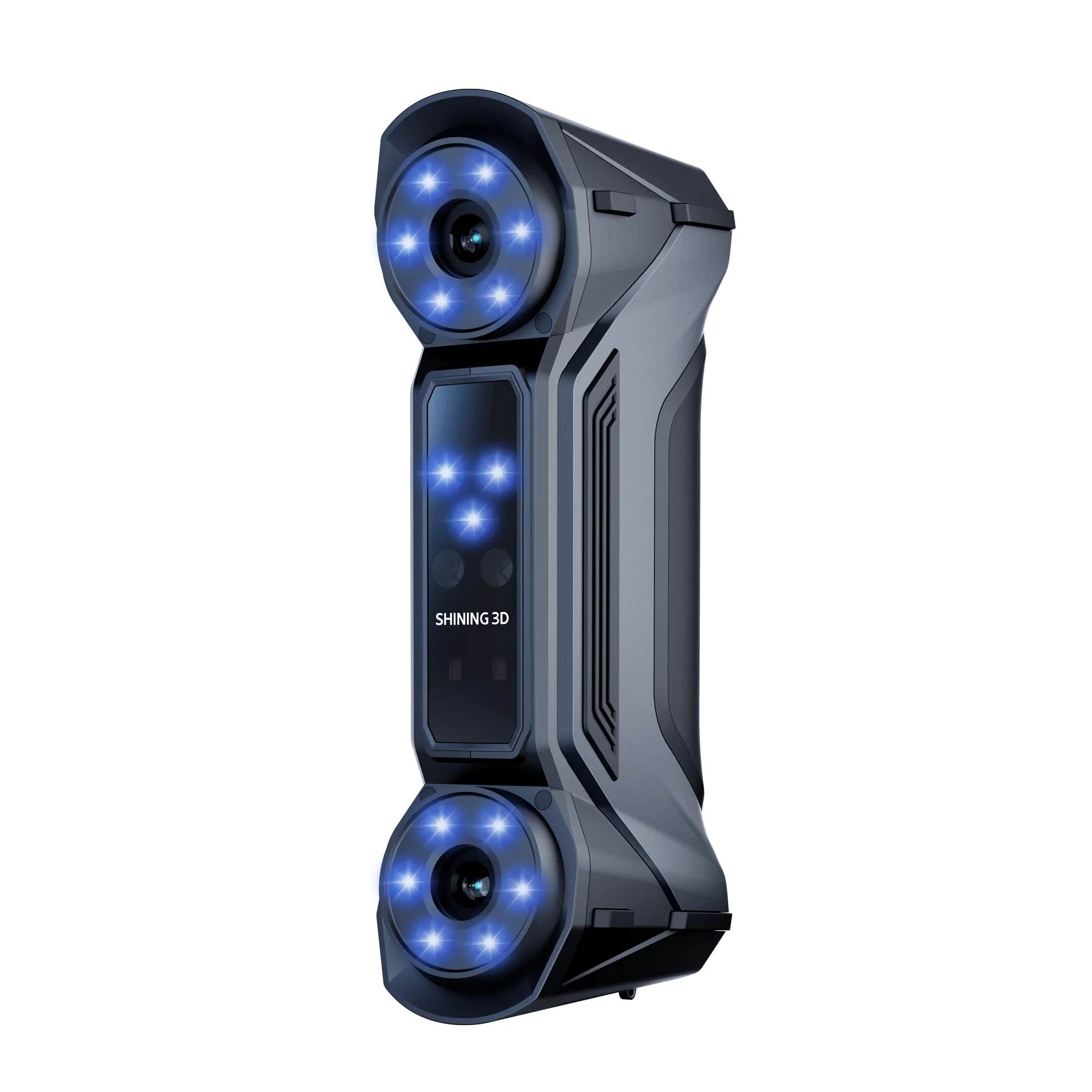

3D-сканер Shining 3D FreeScan Combo+ Wireless

SHINING 3D FreeScan Combo+ Wireless — компактный беспроводной ручной 3D-сканер метрологического класса, сочетающий синий лазер и инфракрасный источник света VCSEL. Модель предназначена для промышленного контроля, измерения геометрии, обратного проектирования и цифровизации деталей различного размера. По сравнению с предыдущим поколением FreeScan Combo+ сканер получил беспроводное подключение по Wi-Fi 7, встроенную технологию видеофотограмметрии VPG, увеличенное до 93 количество лазерных линий и скорость сканирования до 9 106 000 точек/с.

Беспроводное сканирование по Wi-Fi 7

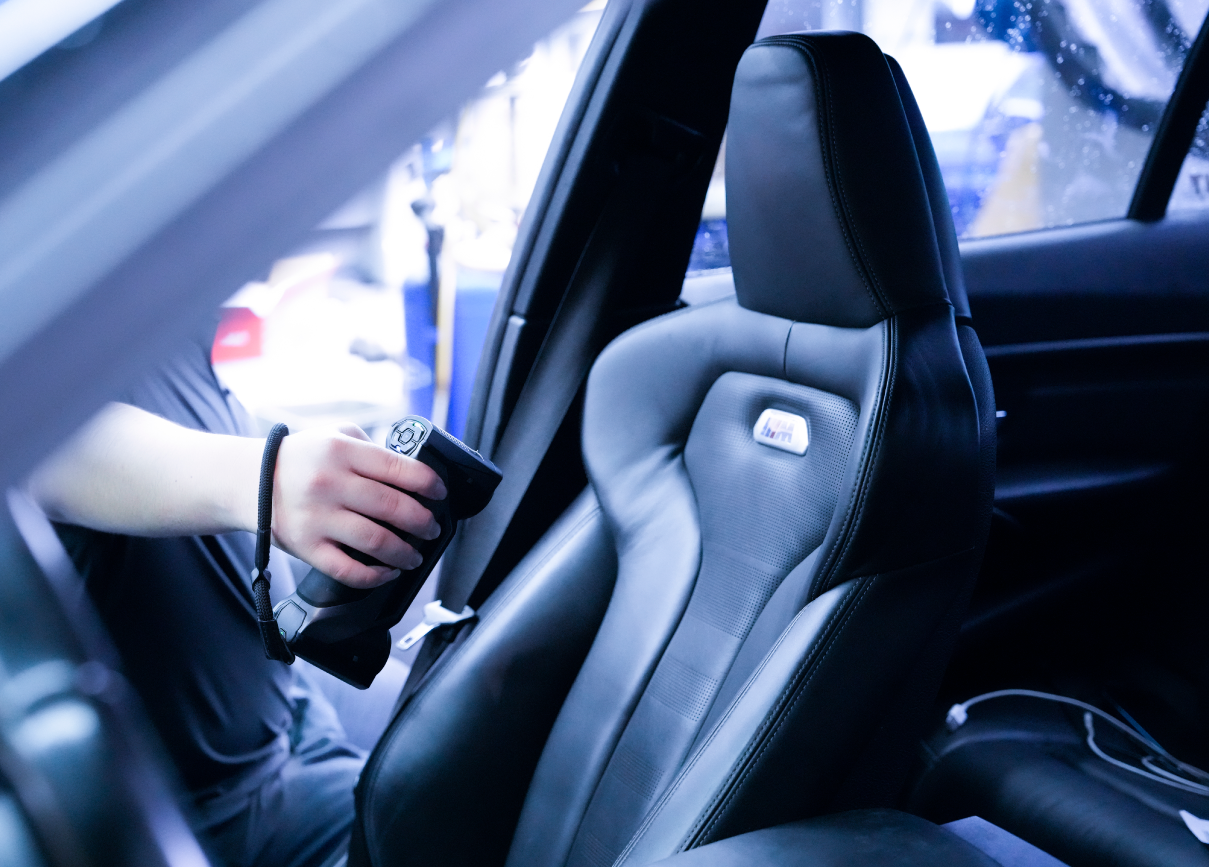

Ключевое преимущество FreeScan Combo+ Wireless — возможность сканировать без постоянного кабельного соединения с компьютером. Передача данных осуществляется по Wi-Fi 7 с использованием технологии подавления помех, обеспечивающей стабильный обмен информацией во время работы. Беспроводной формат повышает мобильность оператора и упрощает сканирование крупных деталей, труднодоступных участков и объектов непосредственно на производственной площадке. Беспроводная передача данных не изменяет заявленные характеристики точности сканирования. При необходимости FreeScan Combo+ Wireless можно использовать и в проводном режиме.

Гибридный источник света

FreeScan Combo+ Wireless объединяет синий лазер и инфракрасный источник VCSEL, позволяя использовать один сканер для различных задач 3D-оцифровки. Синий лазер обеспечивает точный захват геометрии и подходит для работы со сложными поверхностями, включая тёмные и отражающие. Инфракрасный режим ориентирован на быстрое сканирование объектов с выраженными геометрическими особенностями и поддерживает работу без нанесения маркеров. Сочетание двух технологий позволяет адаптировать процесс сканирования к характеристикам объекта и использовать FreeScan Combo+ Wireless для промышленного контроля, измерений и обратного проектирования.

Высокая скорость сканирования

В высокоскоростном режиме FreeScan Combo+ Wireless использует 93 синие лазерные линии и обеспечивает скорость до 9 106 000 точек/с при частоте до 180 FPS. Это позволяет быстро захватывать большие участки поверхности и формировать плотное облако 3D-данных.

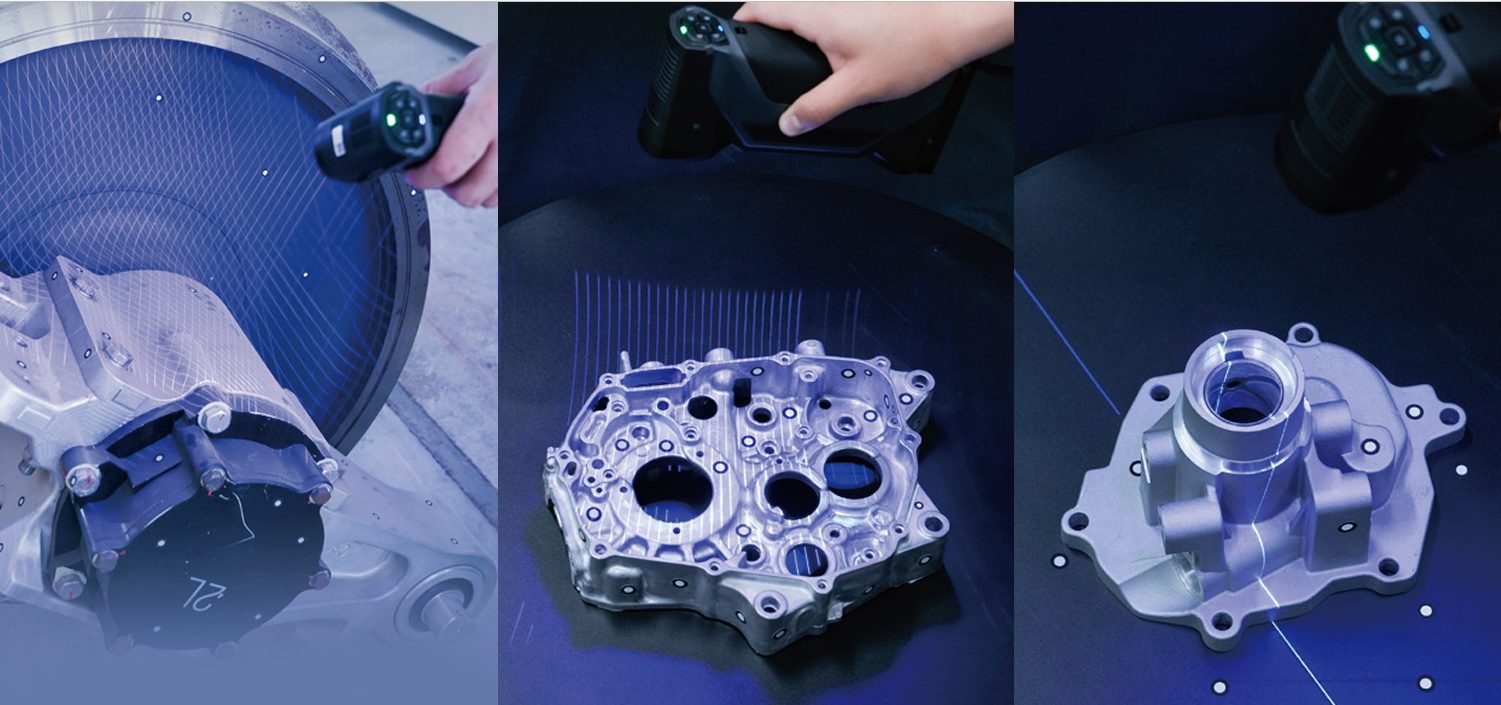

Для детального сканирования предусмотрен режим с 25 параллельными лазерными линиями, обеспечивающий более точный захват мелких элементов и особенностей геометрии. Отдельная лазерная линия предназначена для работы с глубокими отверстиями и труднодоступными участками. Такое сочетание режимов позволяет адаптировать процесс сканирования к размеру, форме и сложности объекта.

Точность 0,02 мм

FreeScan Combo+ Wireless обеспечивает точность сканирования до 0,02 мм. Для контроля крупногабаритных объектов сканер поддерживает технологию VPG, которая помогает повысить объёмную точность при увеличении измерительного объёма. Без использования VPG объёмная точность составляет 0,02 + 0,03 мм/м, а при активации VPG достигает 0,02 + 0,015 мм/м.

Встроенная фотограмметрия VPG (опция)

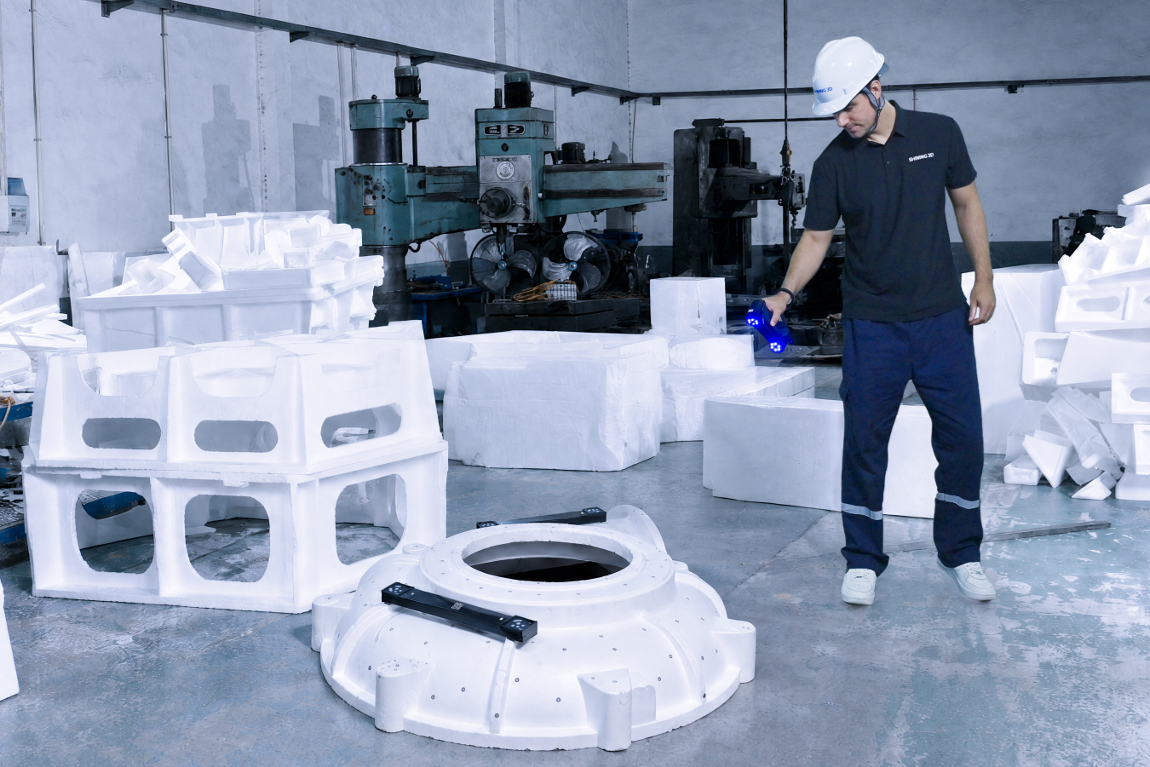

Video Photogrammetry (VPG) — встроенная технология фотограмметрии в FreeScan Combo+ Wireless, предназначенная для повышения стабильности пространственных измерений при сканировании крупногабаритных объектов. Во время работы система отслеживает положение маркеров и помогает снизить накопление погрешности на больших измерительных объёмах.

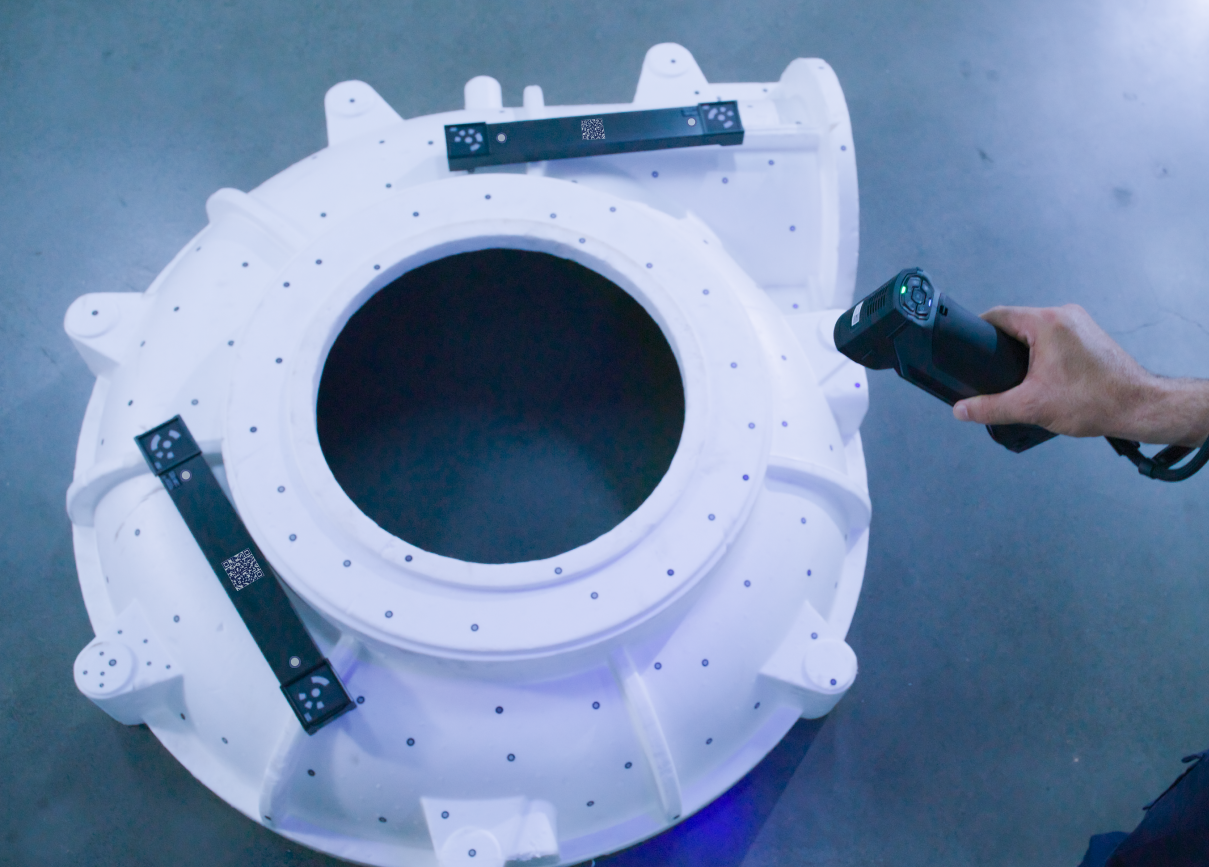

VPG позволяет сохранять высокую объёмную точность при работе с крупными деталями и не требует применения кодированных маркеров. Для масштабирования и контроля пространственной точности используются калибровочные масштабные линейки, которые приобретаются отдельно и применяются при крупноформатных измерениях.

Сканирование без маркеров

Инфракрасный режим FreeScan Combo+ Wireless позволяет выполнять 3D-сканирование без предварительного нанесения маркеров на поверхность объекта. Это сокращает время подготовки и упрощает работу с деталями, на которых использование маркеров нежелательно или затруднено. Режим особенно эффективен при сканировании объектов с выраженными геометрическими особенностями, которые могут использоваться системой для позиционирования.

Режимы сканирования

Компактный и легкий

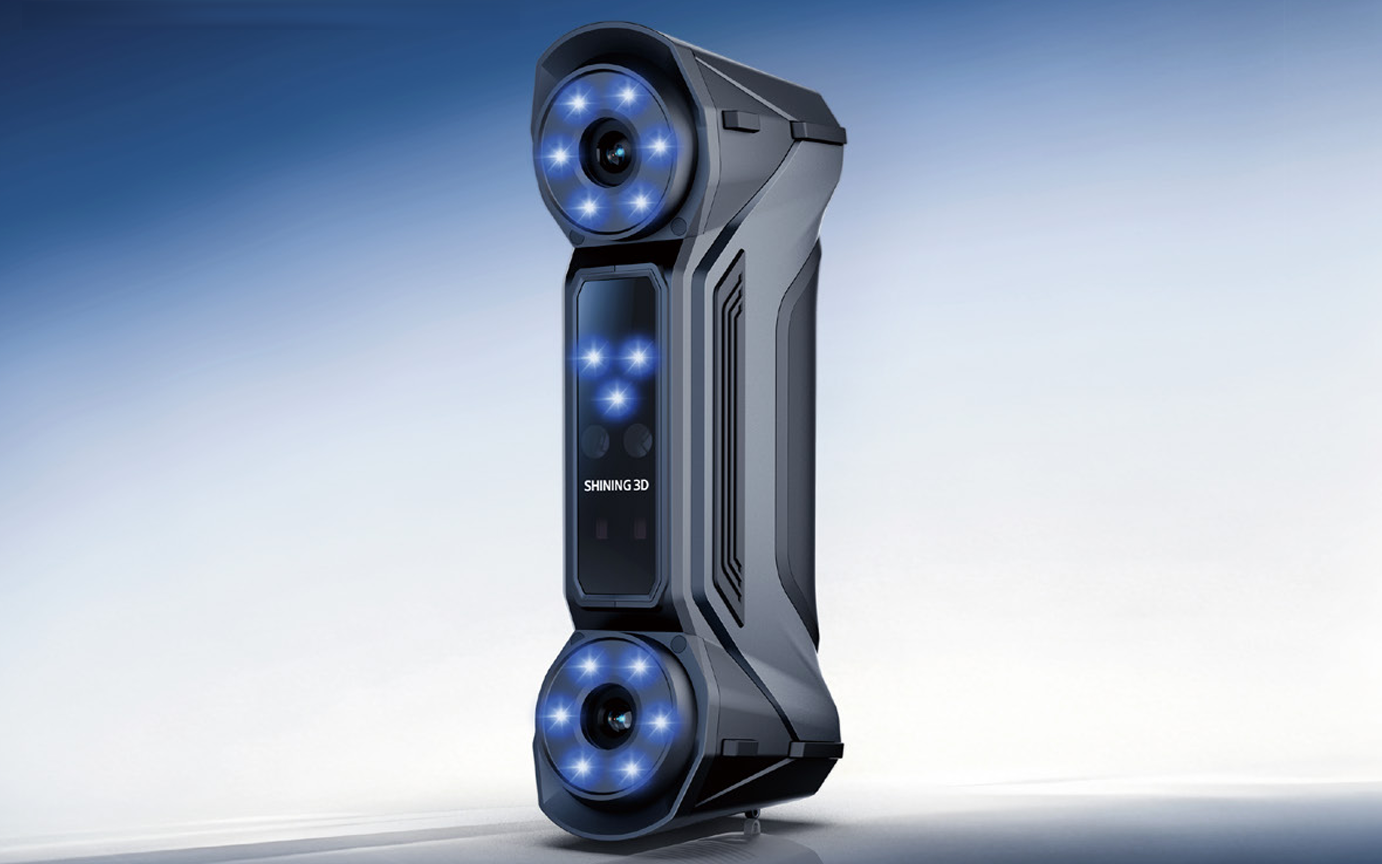

Вес FreeScan Combo+ Wireless составляет всего 550 г, благодаря чему сканером удобно управлять одной рукой в течение длительного времени. Компактная конструкция облегчает работу при обходе детали с разных сторон и позволяет сохранять комфортное положение оператора даже во время продолжительных процедур контроля и оцифровки.

До 2 часов работы от одного аккумулятора

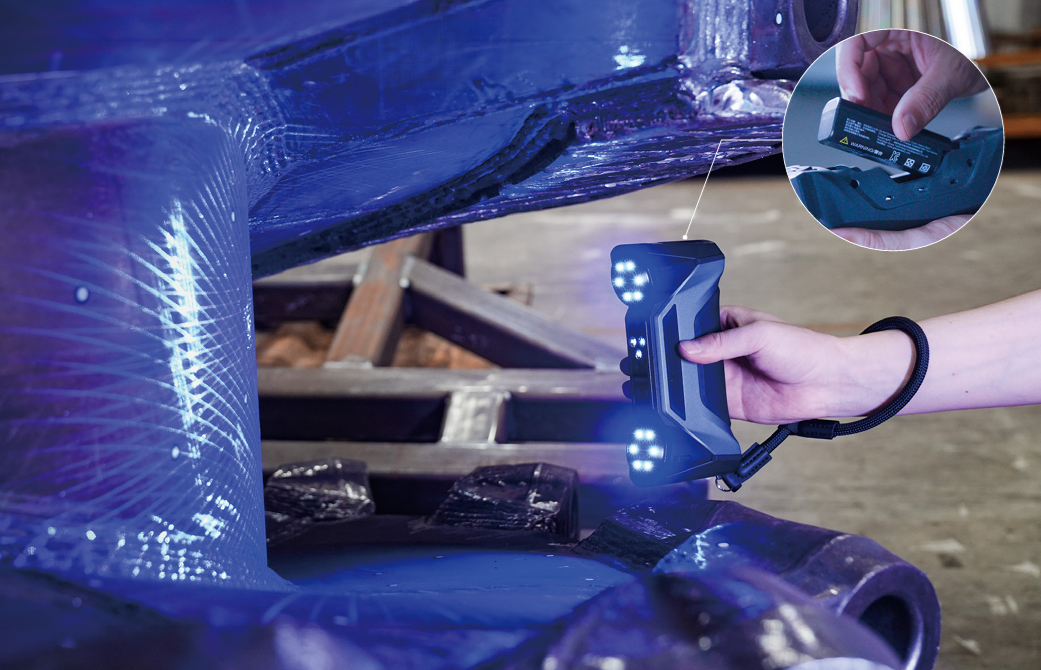

В комплект FreeScan Combo+ Wireless входят три сменных аккумулятора, каждый из которых рассчитан на до 2 часов непрерывной работы. Пока один аккумулятор установлен в сканере, два других можно одновременно заряжать с помощью док-станции. Такая схема позволяет практически без остановок продолжать длительные измерения, выполняя замену аккумуляторов по мере необходимости.

При необходимости сканер можно использовать и без аккумулятора — питание осуществляется через кабель или внешний аккумулятор. Это позволяет выбирать способ электропитания в зависимости от условий работы и продолжительности сканирования.

Интеллектуальное разрешение

Программное обеспечение FreeScan автоматически адаптирует разрешение формируемой сетки к особенностям рельефа объекта. На участках со сложной геометрией система сохраняет больше деталей, а на относительно ровных поверхностях снижает избыточную плотность данных. В процессе сканирования программа также в реальном времени отображает информацию о качестве захватываемых данных, позволяя оператору контролировать результат и при необходимости корректировать процесс непосредственно во время работы.

Распознавание элементов с помощью ИИ

FreeScan Combo+ Wireless оснащён функцией автоматического распознавания геометрических элементов. Программное обеспечение определяет характерные контуры и позволяет оперативно выполнять измерения круглых и прямоугольных отверстий, а также пазов. Автоматизация этих операций ускоряет обработку результатов и упрощает метрологический контроль, особенно при работе с деталями, содержащими большое количество однотипных элементов.

Программное обеспечение

FreeScan Combo+ Wireless работает с программным обеспечением FreeScan, предназначенным для сбора, обработки и визуализации 3D-данных. Программа позволяет контролировать формирование сетки в реальном времени, использовать интеллектуальное управление разрешением и отслеживать качество получаемых данных непосредственно в процессе сканирования.

Для последующего метрологического контроля, инспекции и обратного проектирования полученные данные могут обрабатываться в профессиональных программных решениях SHINING 3D Inspect, PolyWorks, Geomagic Control X, EXModel Pro, BlueStar Mapping и Geomagic Design X. Такое программное окружение позволяет интегрировать результаты 3D-сканирования в существующие процессы измерительного контроля и разработки изделий.

Области применения

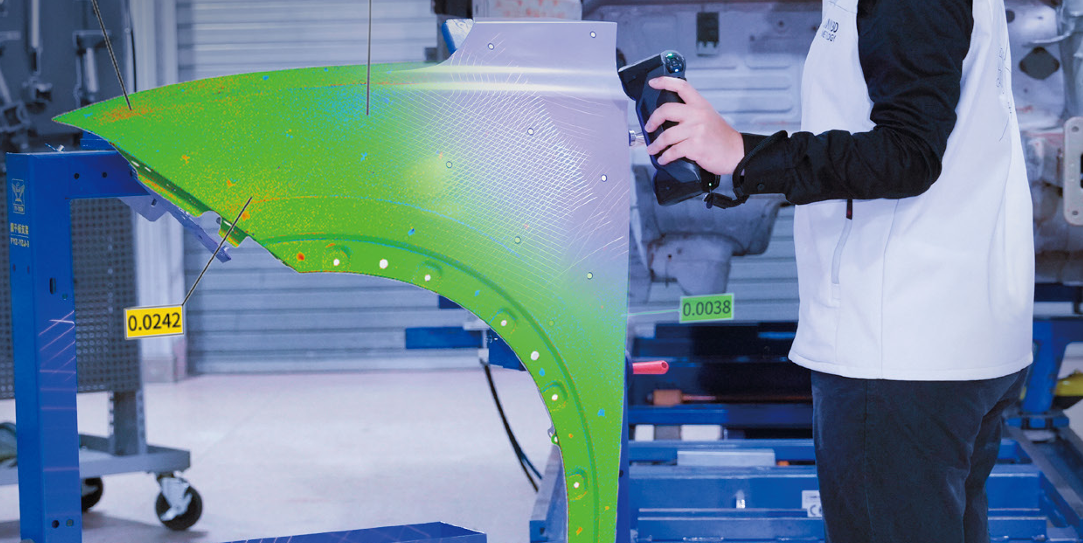

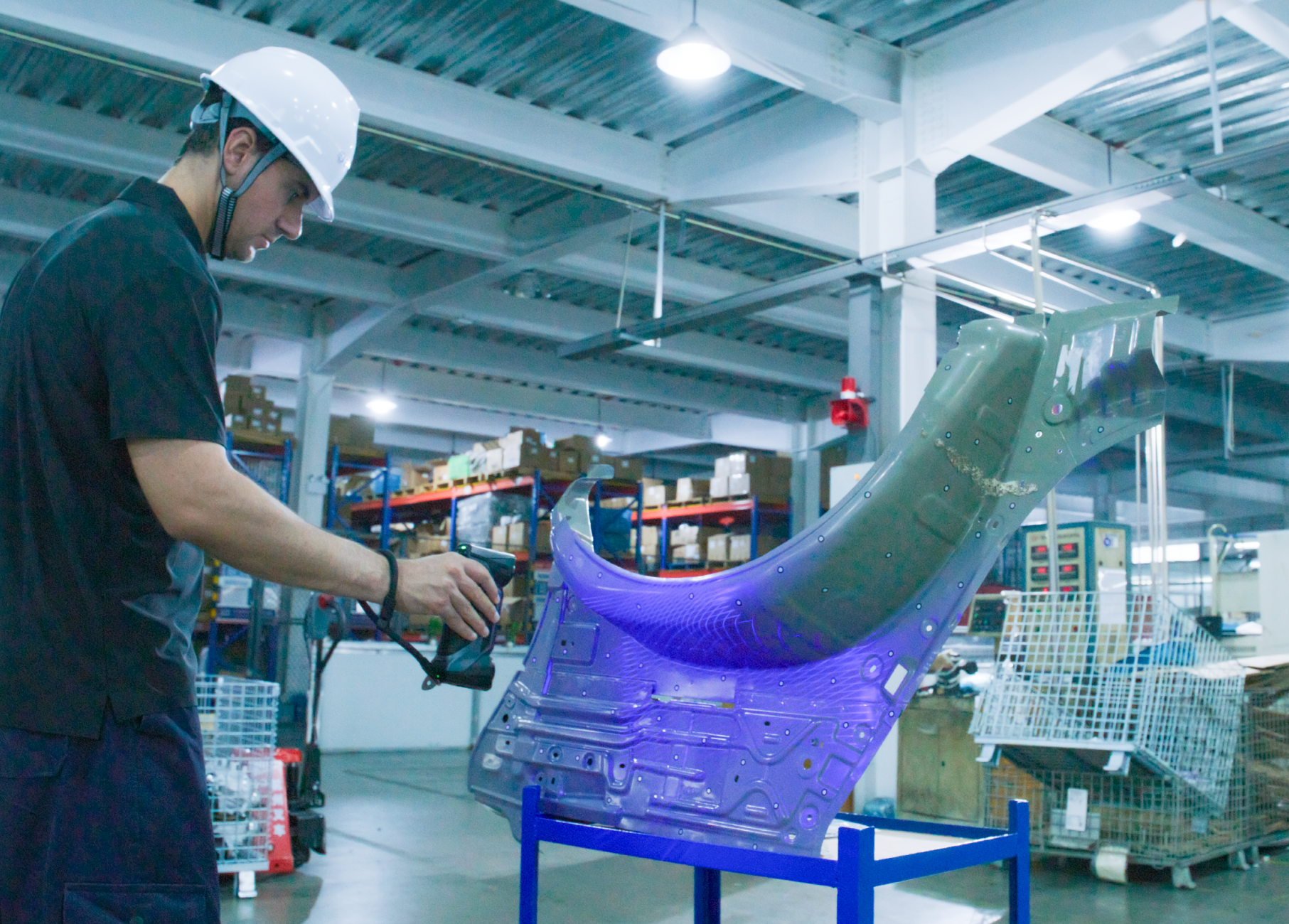

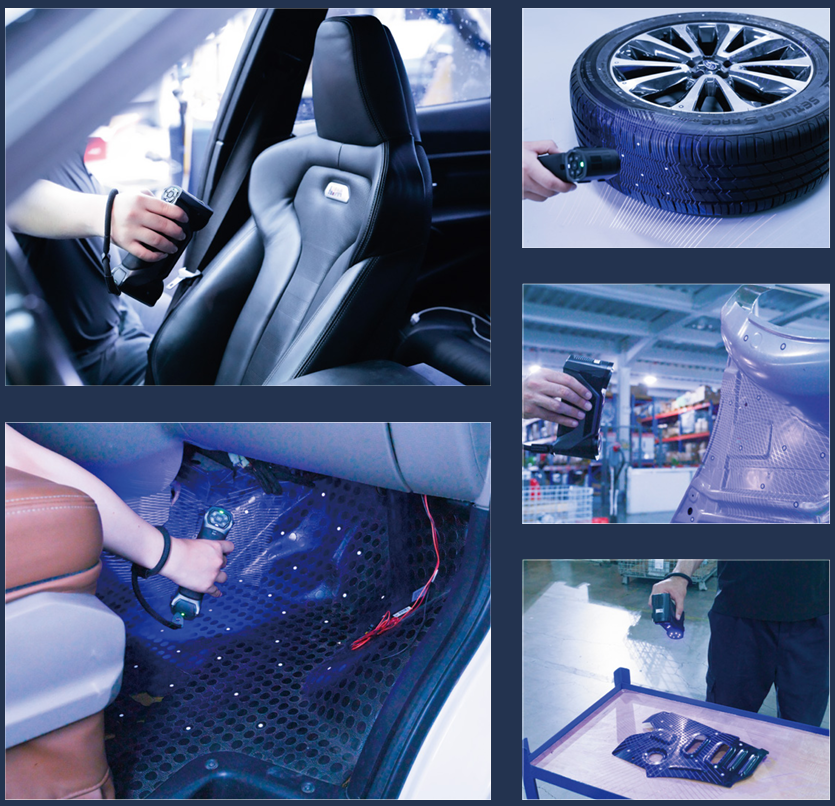

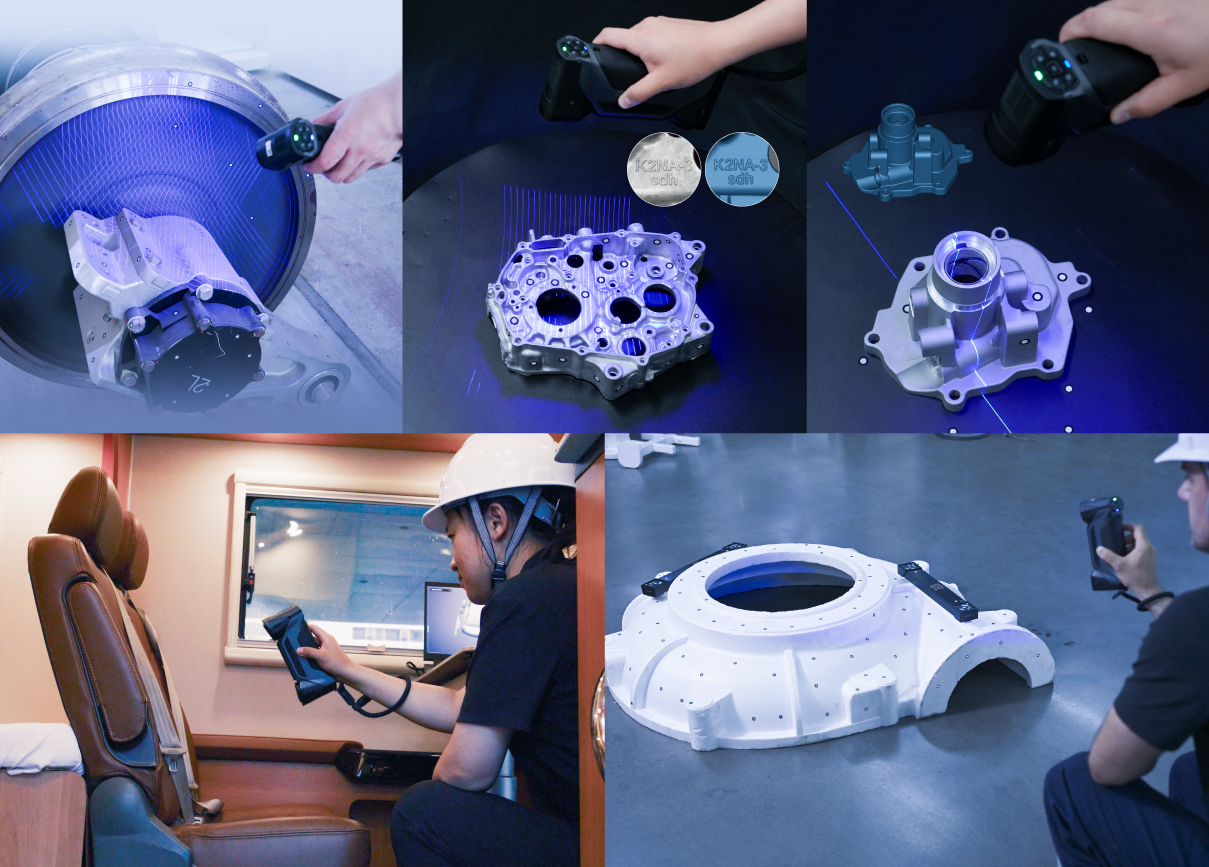

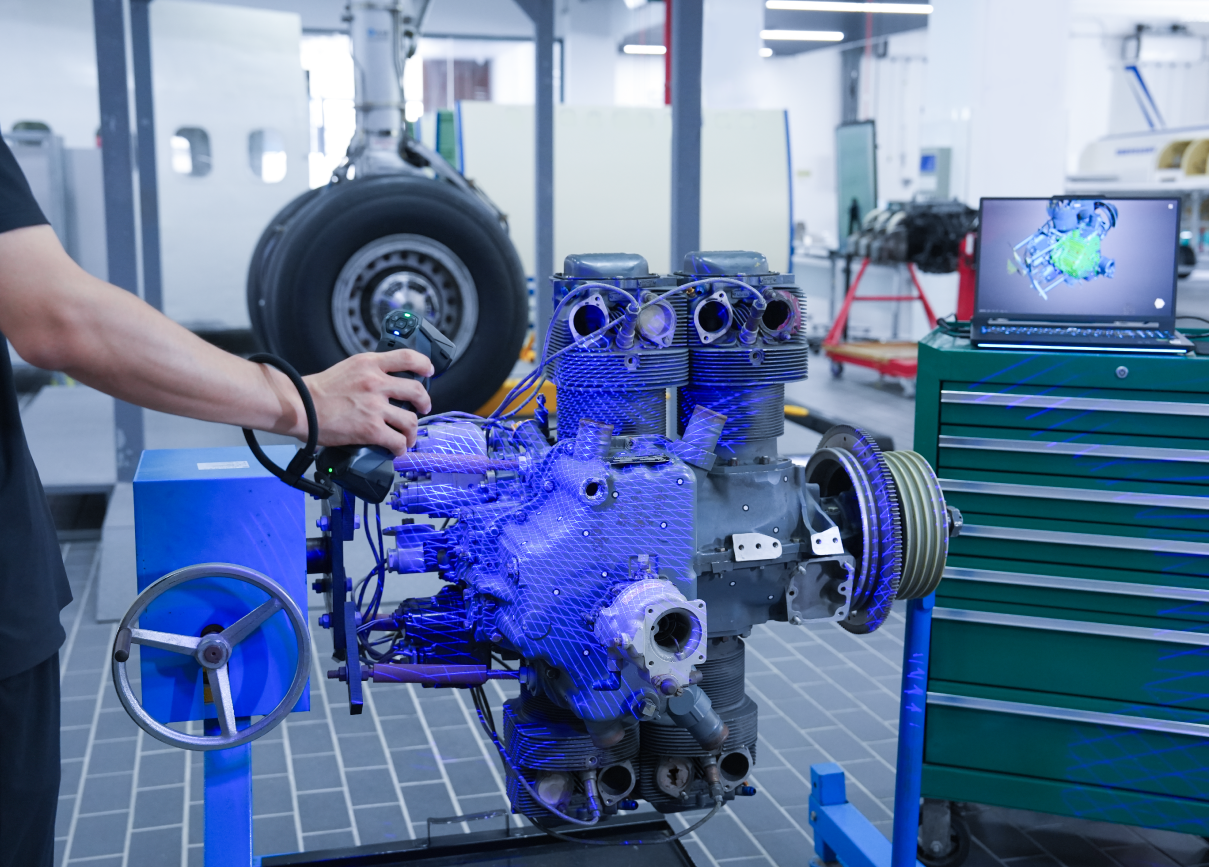

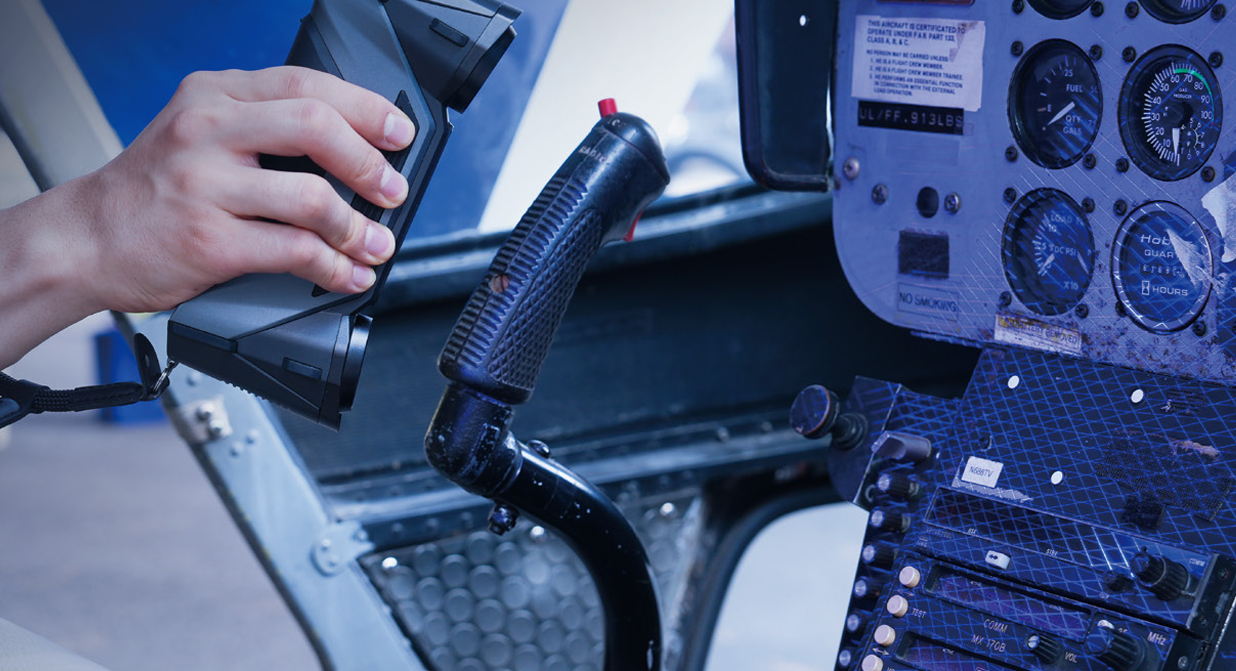

SHINING 3D FreeScan Combo+ Wireless предназначен для профессионального 3D-сканирования, измерительного контроля и обратного проектирования деталей и объектов различного размера. Сканер подходит для оцифровки кузовных элементов и листовых деталей, контроля отверстий, пазов и отклонений геометрии, инспекции промышленного оборудования и отливок, а также выявления деформаций и повреждений крупногабаритных компонентов. Беспроводной формат работы, сочетание синего лазера и инфракрасного VCSEL, технология VPG и возможность сканирования без маркеров позволяют использовать устройство в автомобилестроении, машиностроении, тяжёлой промышленности, энергетике, производстве транспортного оборудования и других производственных сферах.
