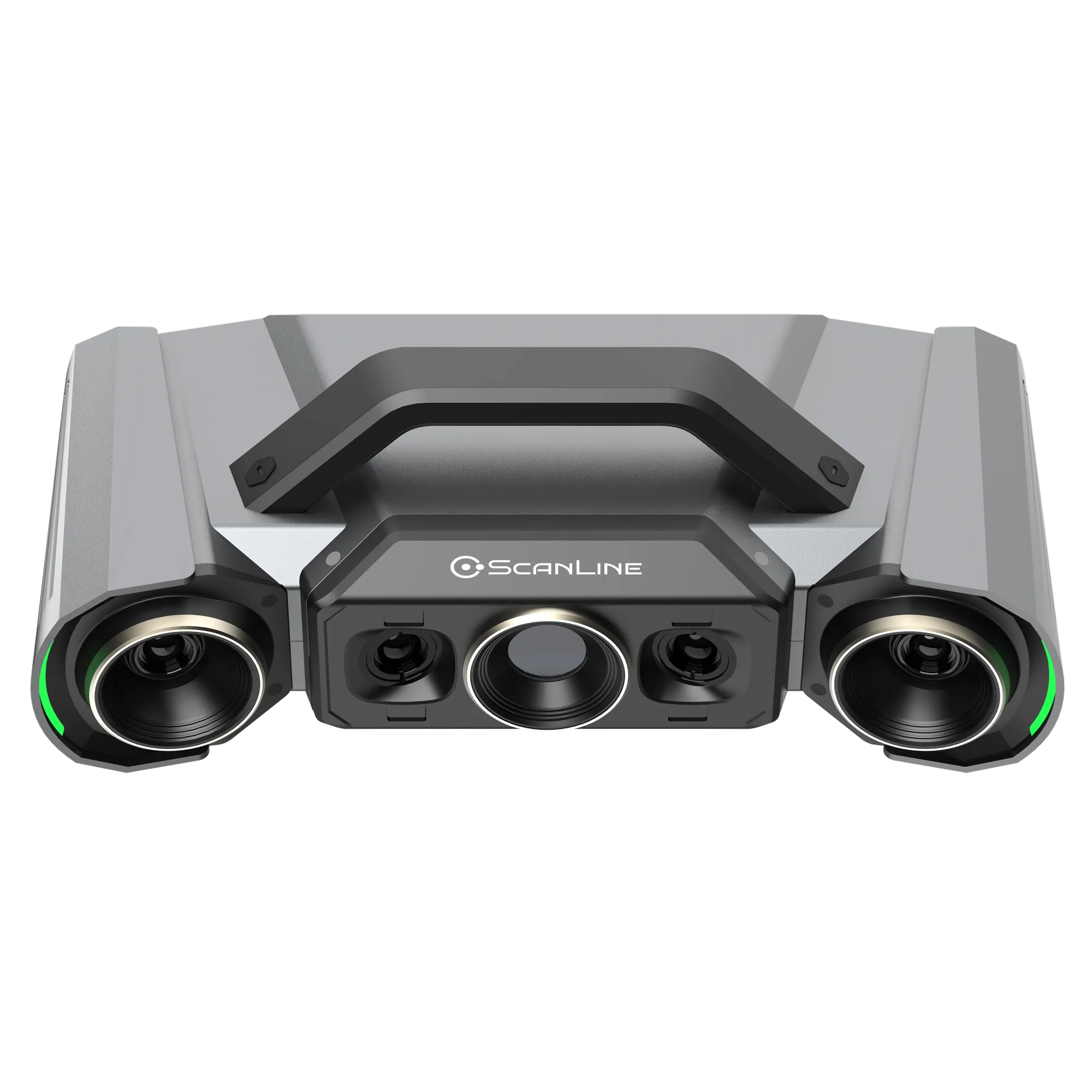

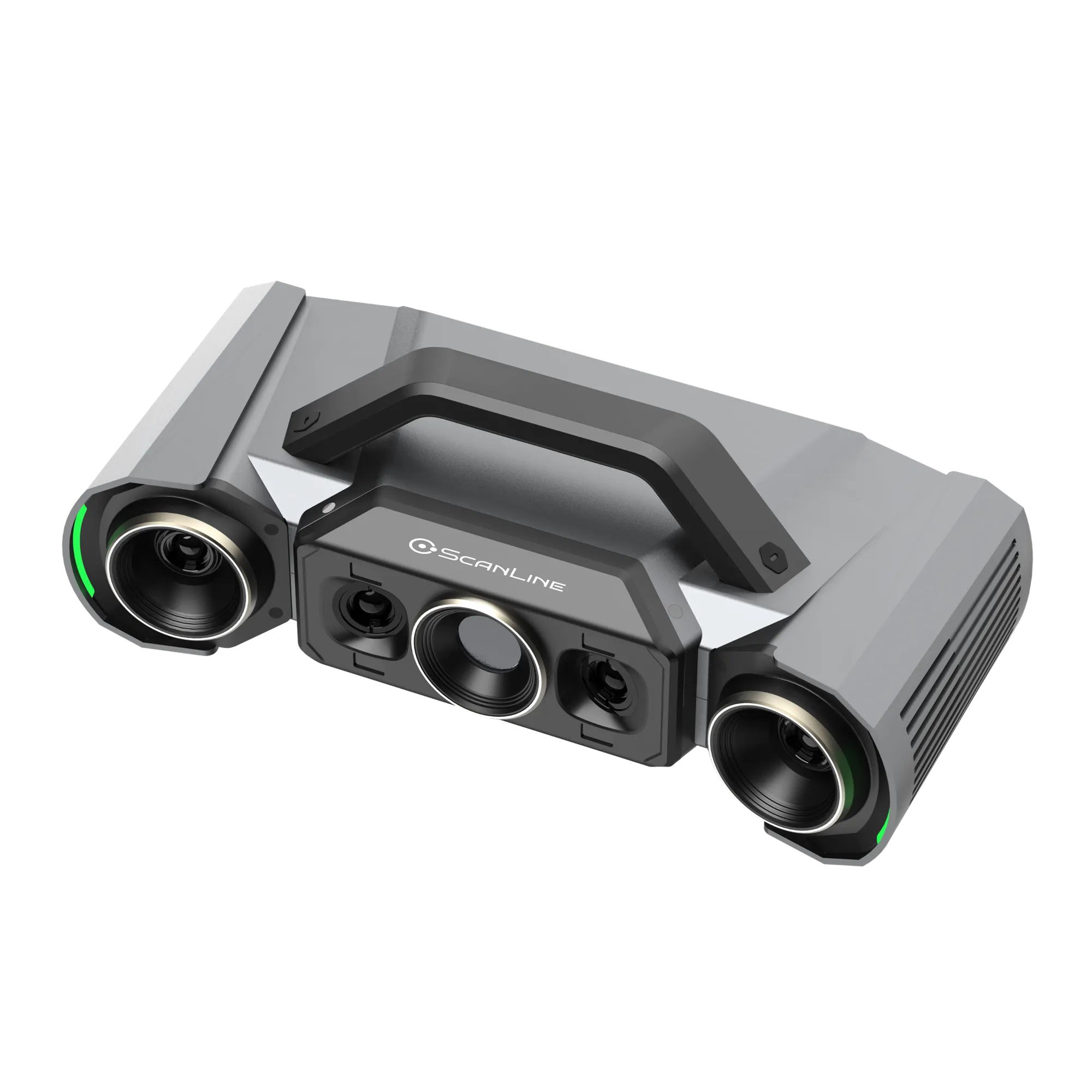

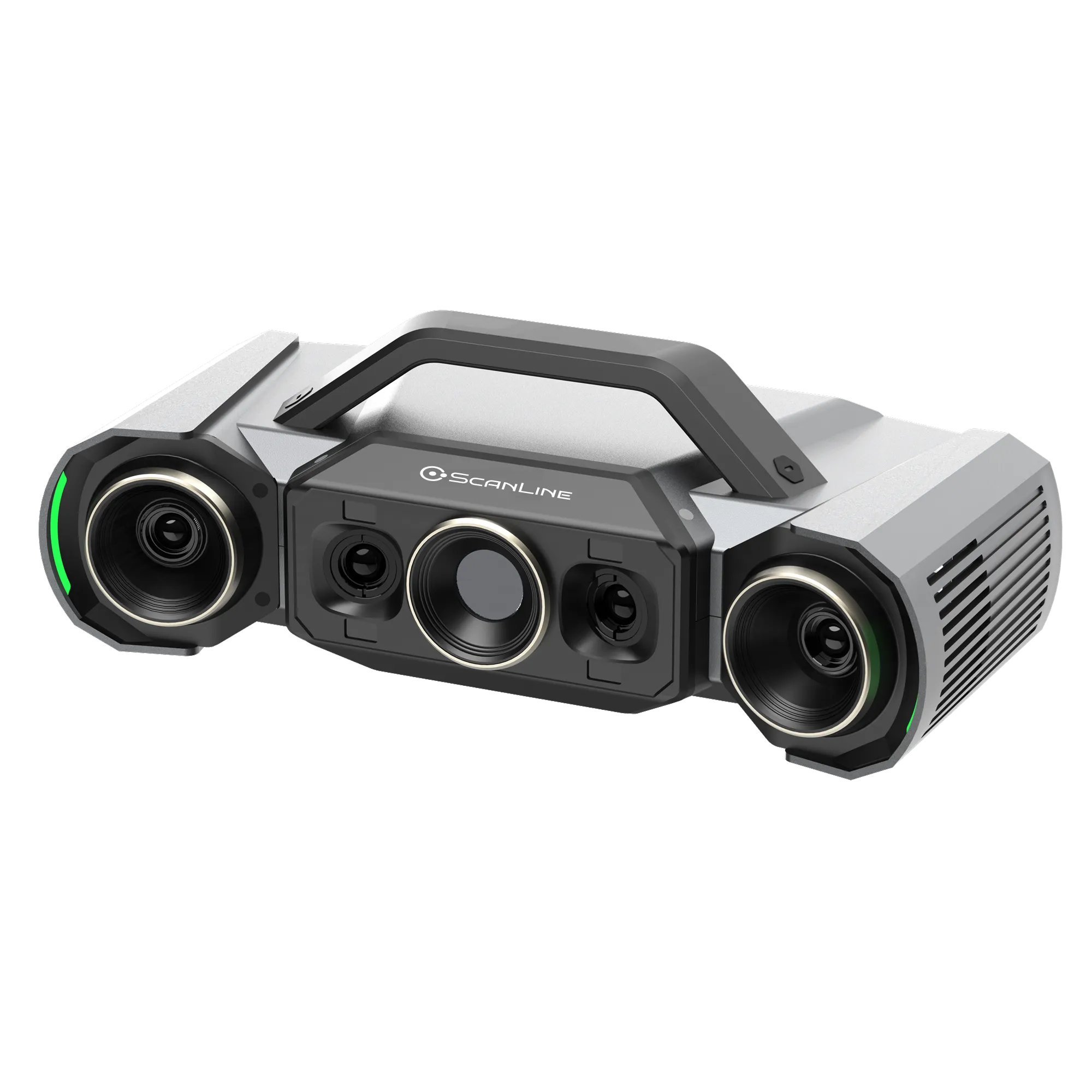

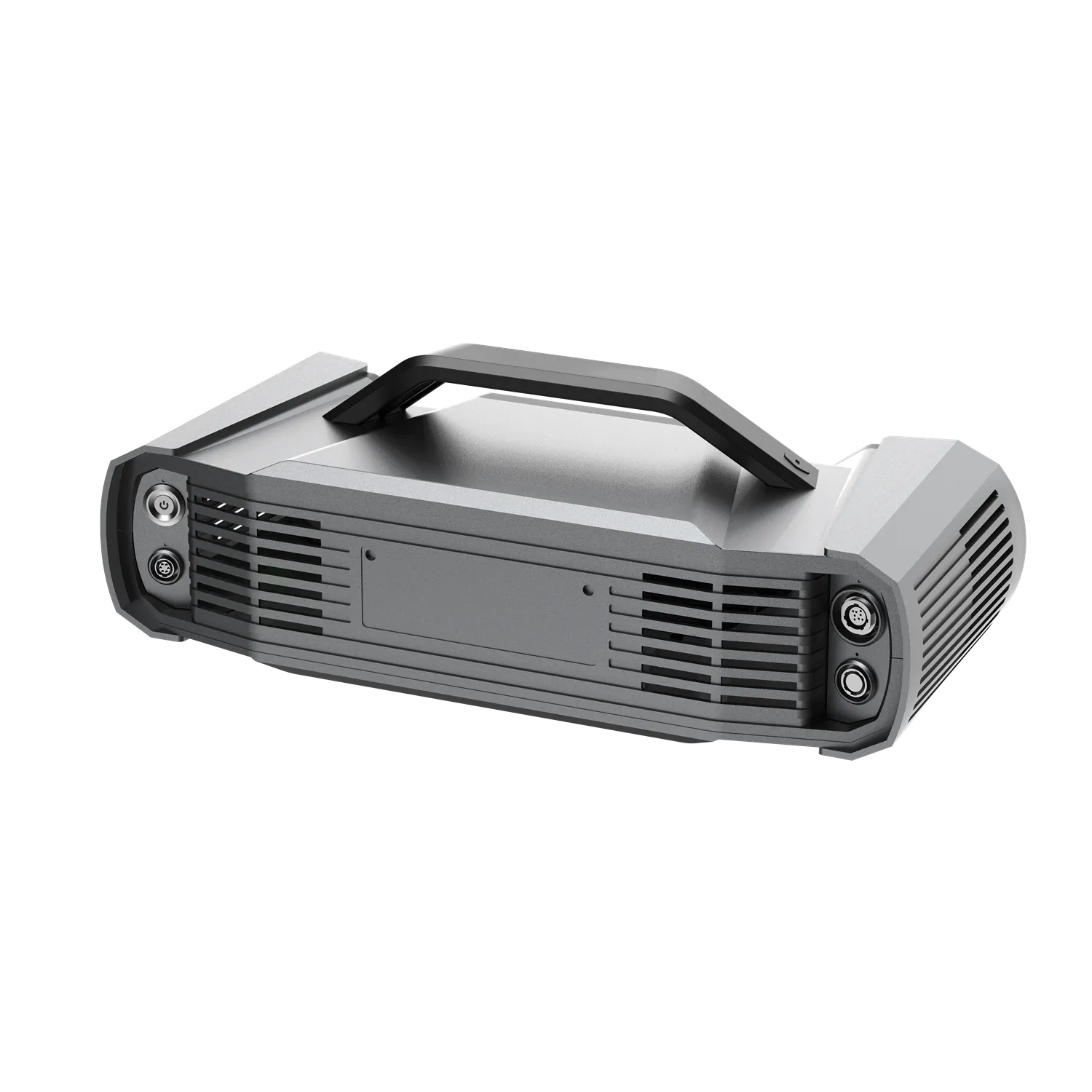

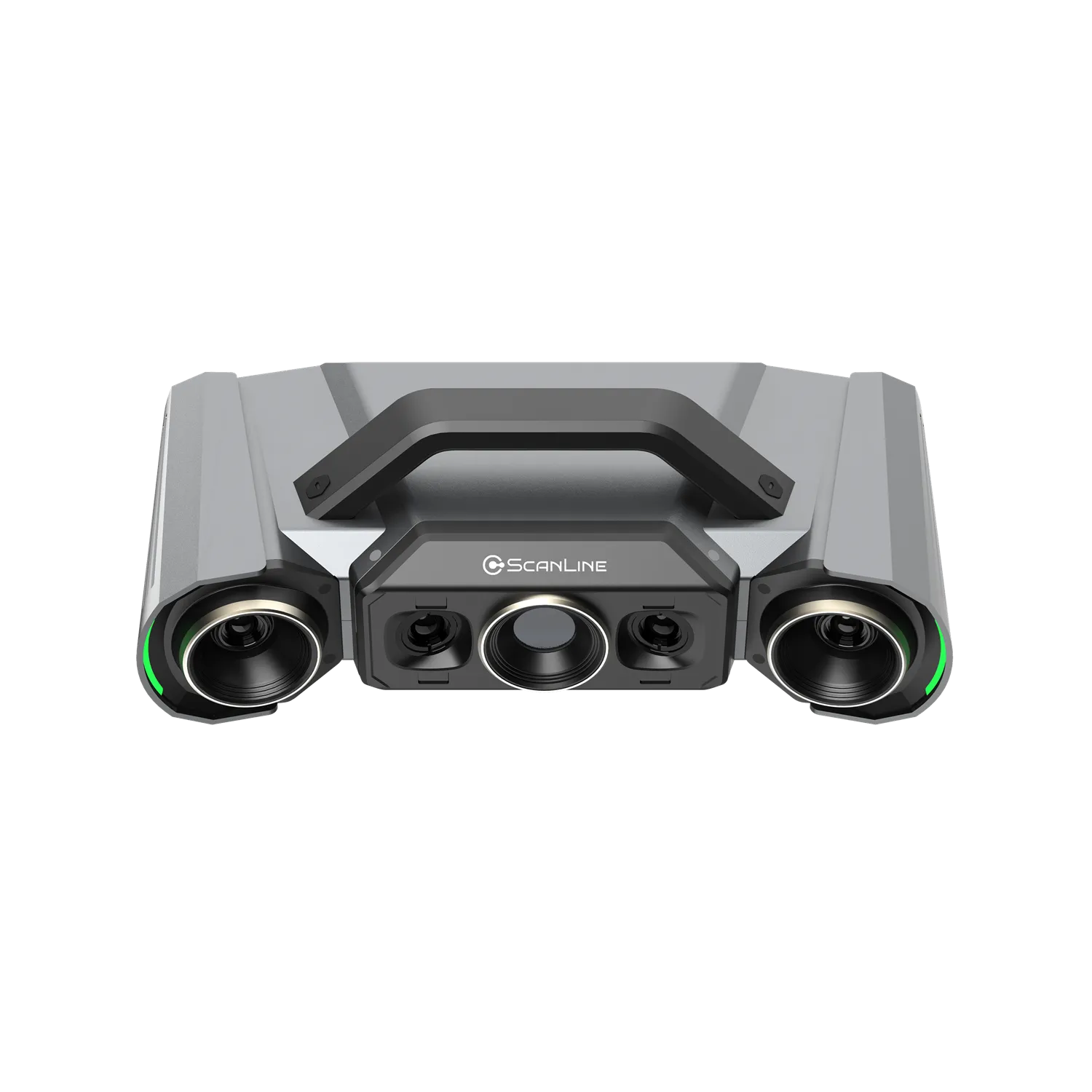

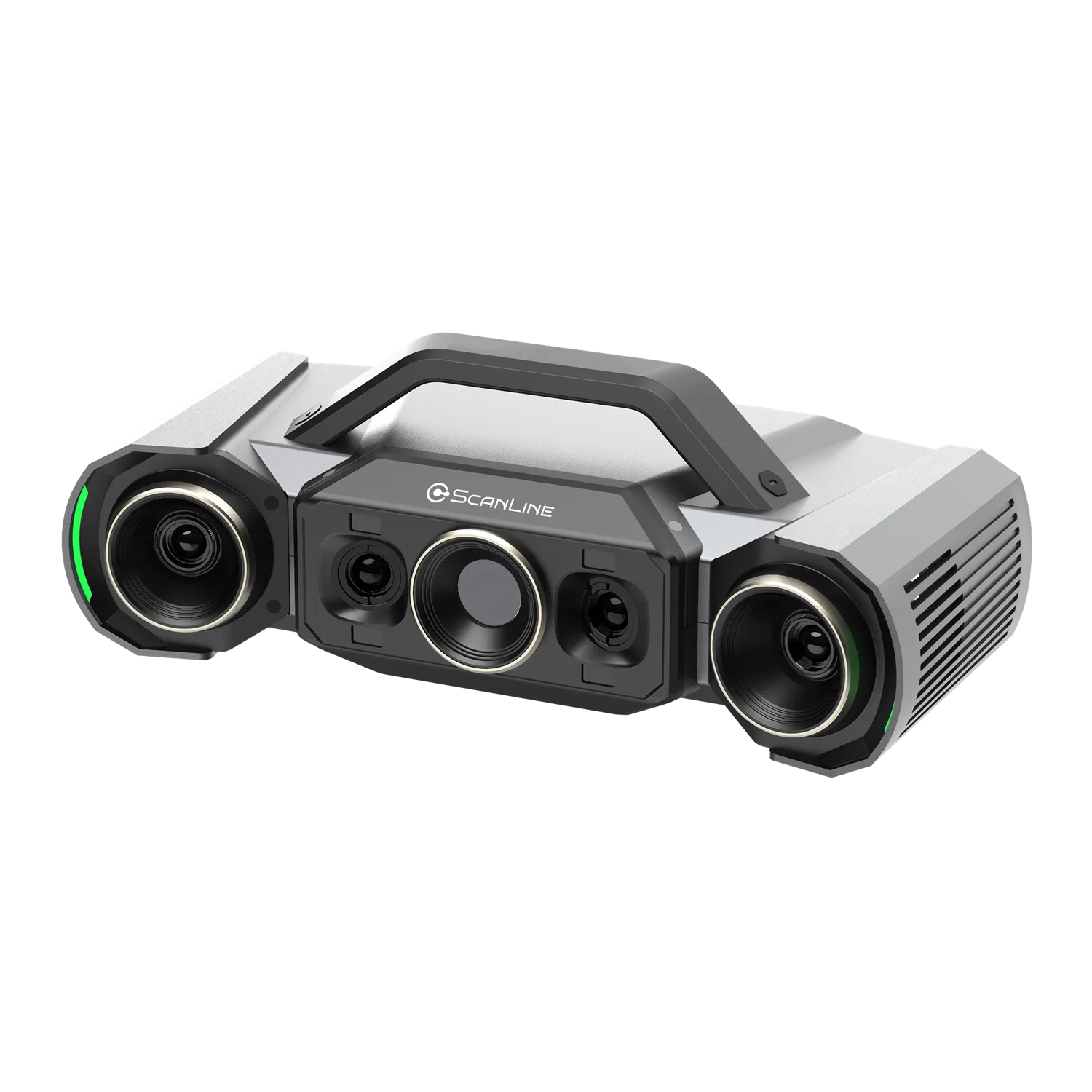

3D сканер ScanLine StaticScan Q9 HD

ScanLine StaticScan Q9 HD - измерительный комплекс метрологического класса, разработанный для прецизионного обратного проектирования, контроля геометрических параметров и трехмерной инспекции готовой продукции. Оптический модуль системы, объединяющий четыре 9-мегапиксельные камеры и источник синего LED-подсвета, обеспечивает детальную фиксацию элементов со сложной конфигурацией. Основным преимуществом прибора является измерительная точность до 0,004 мм, гарантирующая стабильность и высокую повторяемость результатов в соответствии со строгими метрологическими стандартами. Конструкция устройства поддерживает оперативный переход между двумя рабочими диапазонами, а высокопроизводительная двухчиповая платформа сокращает время захвата кадра до уровня менее одной секунды. Благодаря адаптивной автоэкспозиции и алгоритму Monocular-Stereo Fusion (MSF) комплекс эффективно оцифровывает контрастные поверхности, а также поддерживает бесшовную интеграцию в роботизированные ячейки для полной автоматизации производственного контроля.

Точность на уровне микрон

Оптический модуль из четырех камер высокого разрешения и точность измерительного комплекса в 0,004 мм обеспечивают четкую и достоверную 3D-оцифровку объектов со сложной, нестандартной геометрией. Прибор гарантирует высокую точность проработки деталей, демонстрируя разрешение 0,03 мм в малом измерительном диапазоне и 0,06 мм в большом.

Простое переключение диапазонов сканирования

Реализованная в ScanLine StaticScan Q9 HD функция быстрого перехода между малым (80x50 мм) и большим (220x150 мм) диапазонами сканирования полностью исключает необходимость ручной регулировки фокусного расстояния или диафрагмы оператором. Специализированное программное обеспечение в автоматическом режиме осуществляет бесшовную сшивку полученных массивов данных. Данное инженерное решение позволяет достичь оптимального баланса между высокой скоростью сбора измерительной информации и прецизионной детализацией финальной трехмерной модели.

Гибкие режимы работы

Метрологический комплекс ScanLine StaticScan Q9 HD поддерживает три эксплуатационных формата для гибкой адаптации к различным производственным задачам. В ручном режиме благодаря компактным габаритам корпуса оператору обеспечивается полная свобода манипуляций в процессе оцифровки. Полуавтоматический формат предполагает совместное использование штатива и поворотного стола, что позволяет существенно повысить точность позиционирования и повторяемость результатов. Полностью автоматический режим реализуется за счет интеграции сканера с промышленными роботами, что дает возможность развернуть высокоэффективную систему серийного контроля качества на предприятии.

Технология MSF (Monocular-Stereo Fusion)

Применение технологии слияния монокулярных и стереоскопических данных (MSF) существенно повышает полноту и целостность результатов 3D-сканирования, позволяя прецизионно оцифровывать скрытые сопряжения, стыки и труднодоступные элементы геометрии сложных промышленных деталей. Внедрение алгоритма MSF в контур метрологического контроля полностью исключает появление «слепых зон» при съемке объектов со сложной конфигурацией и гарантирует идеальную проработку острых углов, глубоких пазов и кромок. За счет снижения уровня цифровых шумов и минимизации пропусков в облаке точек данная технология обеспечивает высокую целостность сканов, а также значительно улучшает стабильность измерений и повторяемость результатов при выходном контроле геометрических отклонений.

Двухосевой автоматический поворотный стол (опция)

Автоматический поворотный стол с грузоподъемностью до 3 кг позволяет запустить процесс кругового сканирования одним нажатием, что существенно оптимизирует временные затраты на сбор измерительных данных. Интегрированный интеллектуальный алгоритм самостоятельно идентифицирует затененные участки, после чего система выполняет автоматическое досканирование пропущенных зон для формирования непрерывной цифровой копии объекта. Высокопроизводительная двухчиповая платформа обеспечивает захват кадра менее чем за одну секунду, сохраняя при этом максимальную плотность генерируемого облака точек.

Программное обеспечение

3D-сканер ScanLine StaticScan Q9 HD комплектуется профессиональным программным обеспечением, в которое интегрированы готовые шаблоны и интеллектуальные алгоритмы, включая автообнаружение вибраций, постоянный термоконтроль для точности измерений и быстрое удаление фонового шума.

Совместимость с измерительными комплексами

Возможность бесшовной интеграции ScanLine StaticScan Q9 HD в состав интеллектуальных измерительных комплексов позволяет полностью автоматизировать процесс контроля геометрических параметров изделий. Система обеспечивает выполнение сквозного цикла метрологических работ, начиная от бесконтактной трехмерной оцифровки поверхностей и заканчивая автоматической генерацией итоговых аналитических отчетов о точности и отклонениях.

Промышленный стационарный 3D-сканер ScanLine StaticScan Q9 HD — это высокотехнологичное метрологическое решение, разработанное для прецизионного контроля геометрии и обратного проектирования. Интегрированная технология слияния данных MSF полностью ликвидирует «слепые зоны», позволяя осуществлять быструю бесконтактную оцифровку скрытых пазов, глубоких углов и сложных сопряжений. За счет использования передовой двухчиповой платформы и адаптивной автоэкспозиции скорость съемки одного кадра составляет менее одной секунды. Приобрести измерительный комплекс ScanLine StaticScan Q9 HD на выгодных условиях вы можете в компании 3Dtech.
