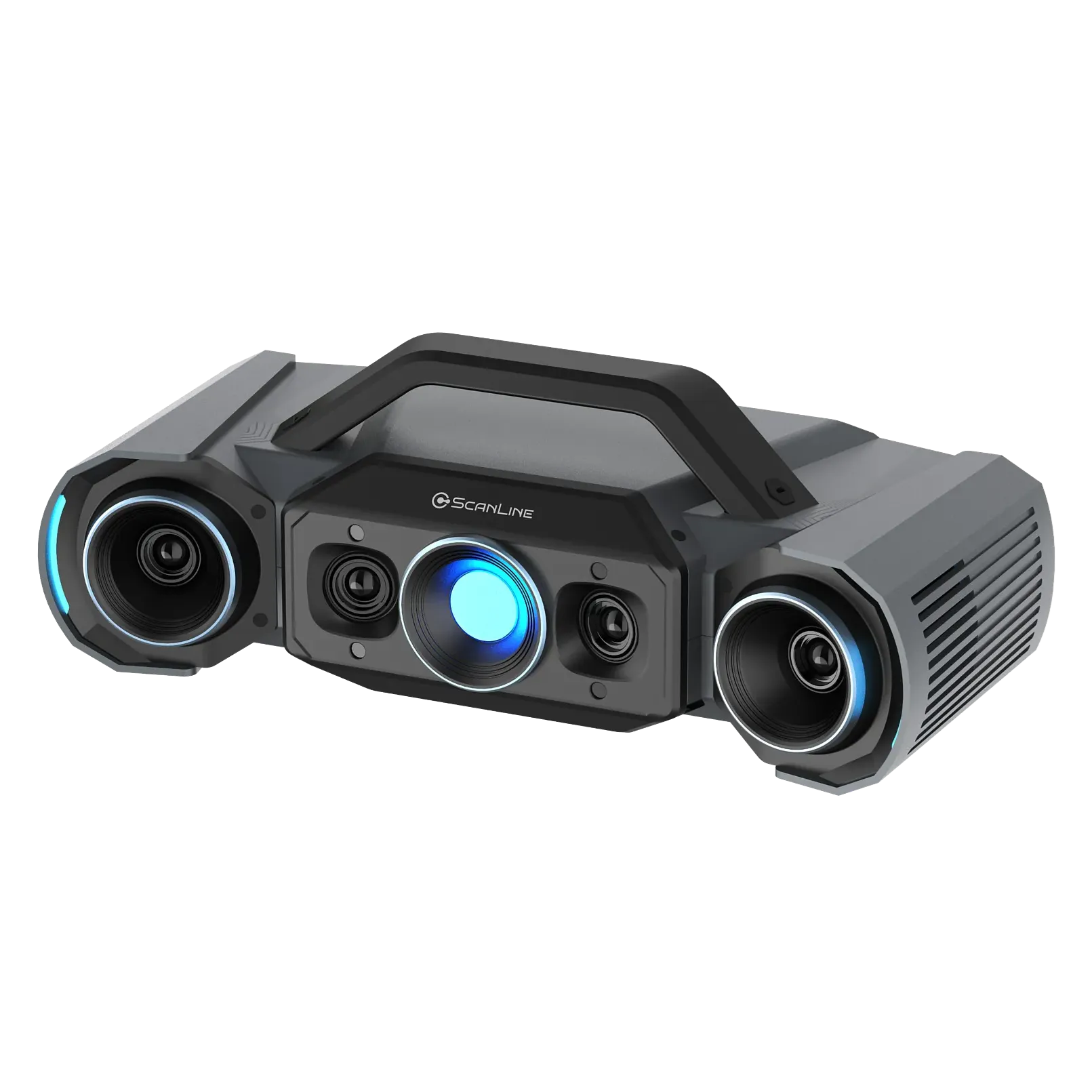

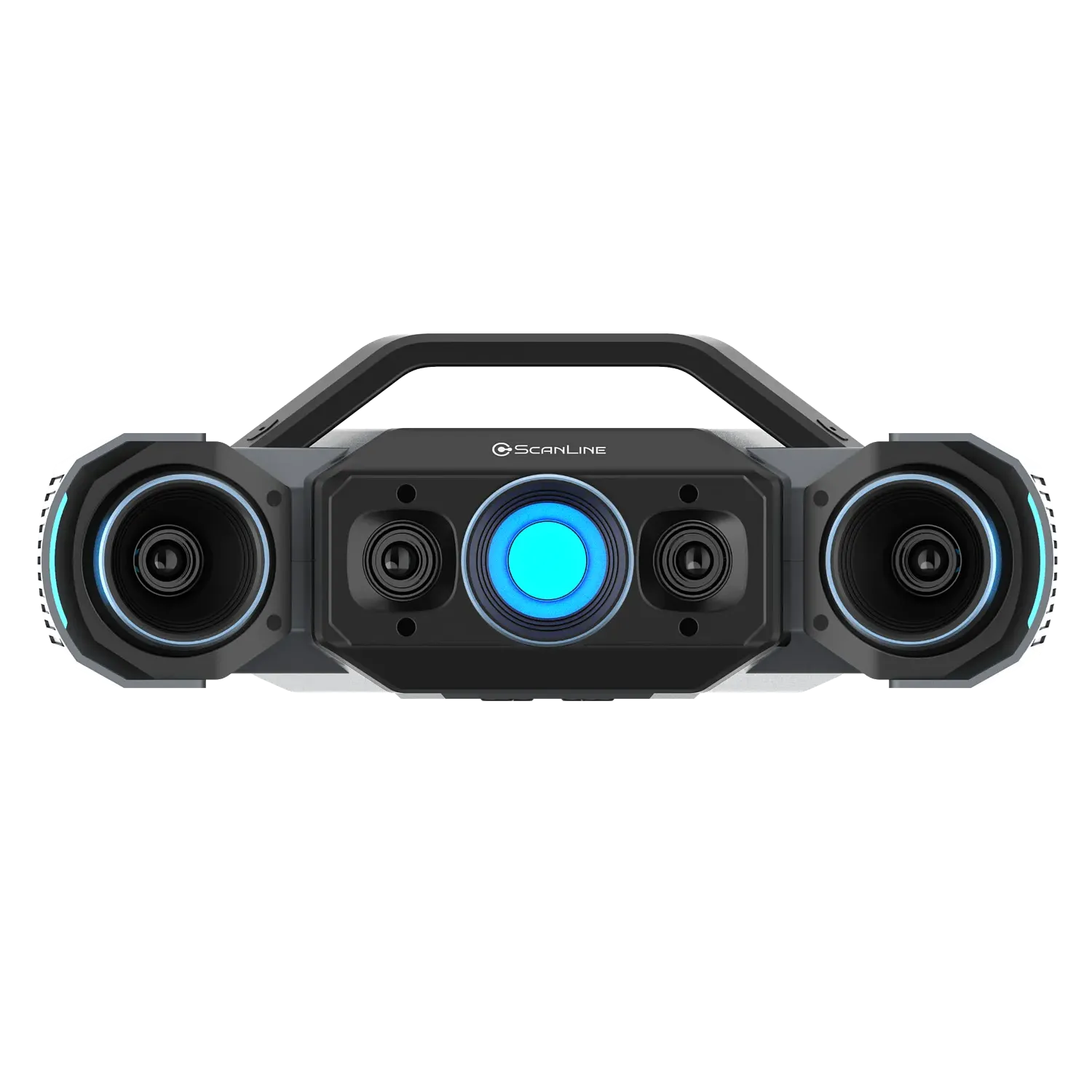

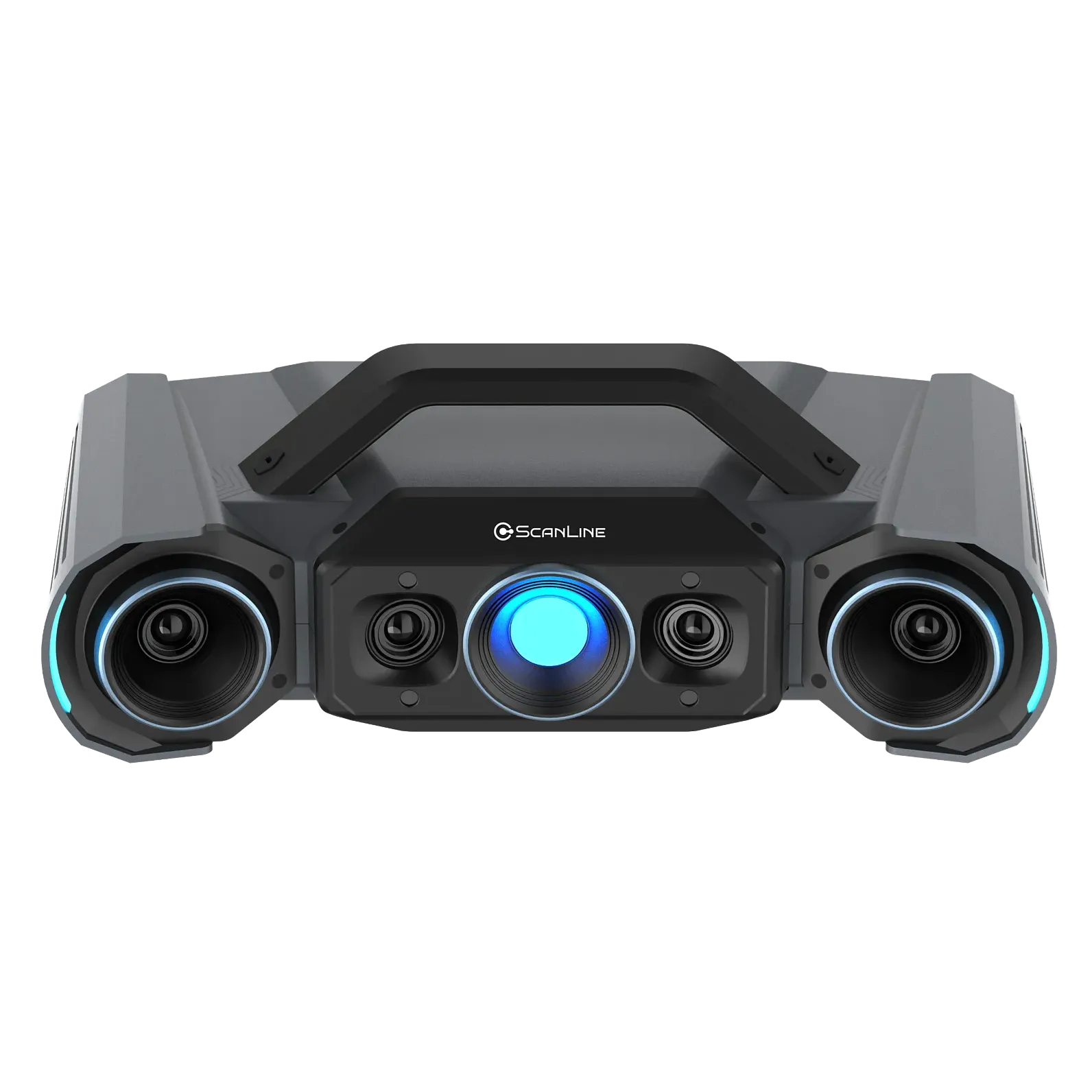

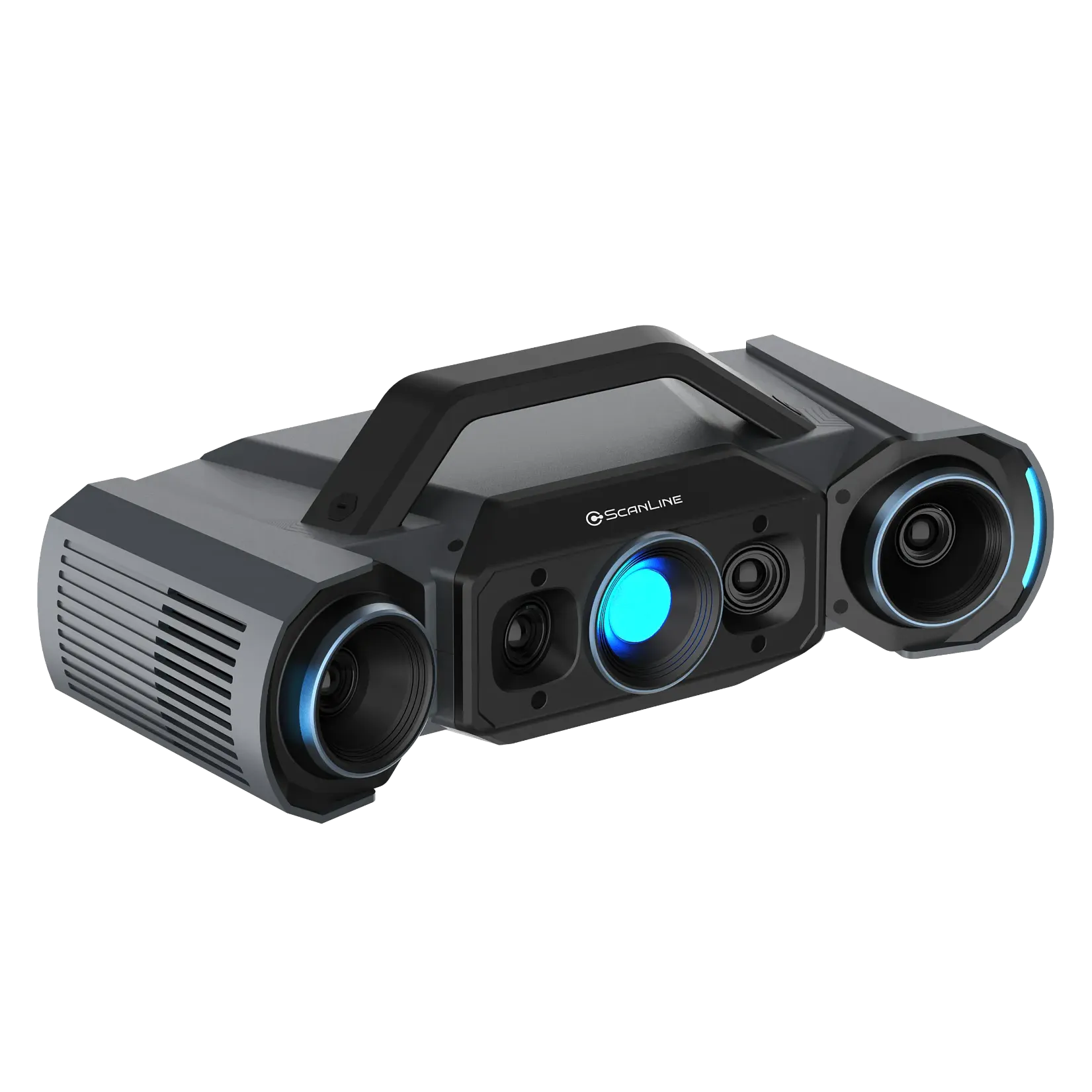

3D-сканер ScanLine StaticScan Q12

ScanLine StaticScan Q12 — промышленный 3D-сканер высокой точности, предназначенный для контроля геометрии, прецизионных измерений, обратного проектирования и других задач промышленной метрологии. Модель оснащена оптической системой из четырёх камер с разрешением 12,3 Мп каждая, обеспечивающих детальный захват поверхности и формирование плотного облака точек.

Высокое разрешение камер позволяет точнее фиксировать мелкие элементы и особенности геометрии, включая острые кромки, отверстия, пазы, углубления и другие сложные участки. Это особенно важно при проведении точных измерений и контроле деталей, где требуется максимально полная передача формы объекта и минимизация потери геометрической информации.

StaticScan Q12 использует технологию структурированного синего LED-света, которая обеспечивает стабильный захват поверхности и высокую точность измерений. Система поддерживает два диапазона сканирования, позволяя выбирать оптимальное сочетание площади захвата и детализации в зависимости от поставленной задачи.

Большой диапазон 430 × 300 мм предназначен для быстрого сканирования крупных участков поверхности и деталей значительного размера. В этом режиме точность достигает 0,012 мм, а расстояние между точками составляет 0,11 мм.

Для небольших объектов и участков со сложной геометрией предусмотрен малый диапазон 160 × 110 мм. Он обеспечивает повышенную детализацию данных с точностью до 0,004 мм и расстоянием между точками 0,04 мм, что позволяет более точно фиксировать мелкие конструктивные элементы и особенности поверхности.

Гибкость эксплуатации

ScanLine StaticScan Q12 поддерживает разные варианты эксплуатации — от ручного сканирования до полностью автоматизированного измерительного контроля. Сканер может использоваться на стационарном штативе в сочетании с автоматическим поворотным столом, а также интегрироваться с промышленными роботами для выполнения повторяющихся измерительных операций.

Роботизированная конфигурация позволяет выстроить автоматизированный цикл, включающий настройку и воспроизведение траектории движения, получение 3D-данных, выполнение измерений, анализ геометрии и формирование итоговых отчётов. Такой подход особенно эффективен в серийном производстве и на автоматизированных инспекционных постах, где требуется стабильное выполнение однотипных операций с минимальным участием оператора.

Благодаря поддержке различных сценариев работы StaticScan Q12 можно адаптировать как для единичных измерений и ручного контроля, так и для повторяемых и полностью автоматизированных процессов инспекции.

Быстрый захват и интеллектуальная обработка данных

ScanLine StaticScan Q12 оборудован двухчиповой вычислительной системой, которая обеспечивает оперативную обработку получаемых 3D-данных во время сканирования. На захват одного кадра требуется менее 1 секунды, поэтому сканер быстро фиксирует плотный объём геометрической информации и позволяет без существенных пауз создавать детализированные цифровые модели.

Для работы с поверхностями, различающимися по своим оптическим свойствам, предусмотрено несколько вариантов экспозиции. В автоматическом режиме система самостоятельно определяет подходящие параметры съёмки в зависимости от характеристик объекта. Это снижает количество ручных настроек и делает процесс сканирования более удобным и стабильным.

Высокая скорость захвата в сочетании с автоматической настройкой экспозиции и быстрой обработкой данных позволяет StaticScan Q12 эффективно использовать в задачах, требующих одновременно точности, детализации и производительности. Сканер подходит для серийной инспекции, регулярных измерений и оцифровки промышленных деталей со сложной геометрией.

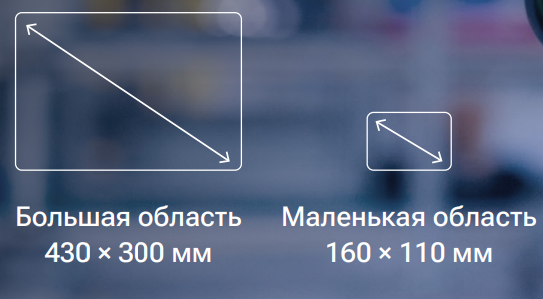

Два диапазона сканирования

ScanLine StaticScan Q12 оснащён системой двух диапазонов сканирования, позволяющей быстро адаптировать область захвата под размер объекта и требования к детализации. Переключение между диапазонами выполняется одним нажатием, поэтому оператору не приходится вручную изменять оптические параметры, настраивать диафрагму или корректировать фокусное расстояние.

Большой диапазон 430 × 300 мм предназначен для быстрого захвата крупных участков поверхности и эффективной оцифровки деталей значительного размера. Малый диапазон 160 × 110 мм используется для более детального сканирования компактных элементов и участков со сложной геометрией.

Такая система позволяет сочетать высокую производительность при работе с большими поверхностями с повышенной детализацией при оцифровке небольших и сложных элементов, не тратя время на ручную перенастройку оптической системы.

StaticScan Q12 оснащён четырьмя камерами высокого разрешения, обеспечивающими детальный захват поверхности и точную фиксацию её геометрии. Совместно с алгоритмами 3D-реконструкции такая конфигурация позволяет формировать плотный массив данных даже при работе со сложными участками объекта.

Полученная 3D-информация может использоваться для точного контроля размеров, сопоставления фактической геометрии с CAD-моделью и выявления отклонений от заданных параметров. Это делает StaticScan Q12 подходящим решением для задач промышленной инспекции и метрологического контроля.

Технология MSF

Дополнительным преимуществом StaticScan Q12 является технология монокулярно-стереоскопической синхронизации (MSF), объединяющая монокулярные и стереоскопические данные для повышения полноты 3D-реконструкции. Она помогает более эффективно фиксировать участки, которые сложно захватить стандартным стереоскопическим методом, включая углы, стыки, углубления и другие элементы со сложной геометрией.

За счёт объединения нескольких типов данных StaticScan Q12 формирует более целостную и детализированную 3D-модель объекта. Это позволяет использовать сканер не только для оперативного получения общей геометрии изделия, но и для точного контроля отдельных конструктивных элементов и труднодоступных участков.

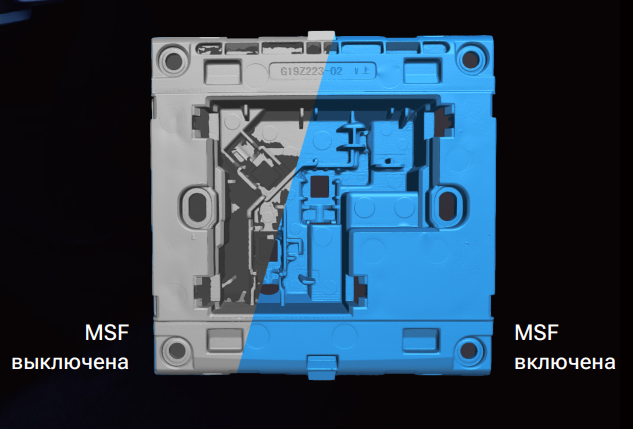

При включении технологии MSF StaticScan Q12 одновременно формирует три независимых потока данных: стереоскопическую информацию, получаемую с пары камер, и два монокулярных набора данных — отдельно с левой и правой камер. Специализированные алгоритмы объединяют полученную информацию в единую 3D-реконструкцию, дополняя участки, которые могли быть недостаточно зафиксированы при обычном стереоскопическом захвате.

Такой способ обработки увеличивает полноту сканирования и позволяет охватить больше участков поверхности за один проход. В результате формируется более целостная и детализированная цифровая модель объекта с меньшим количеством пропусков в геометрических данных.

Принципы работы MSF

Практическое преимущество технологии MSF особенно проявляется при сканировании промышленных деталей со сложной геометрией: глубокими карманами, рёбрами, угловыми переходами, соединениями, посадочными местами, внутренними поверхностями и узкими зазорами. При стандартном стереоскопическом сканировании для полноценного захвата таких элементов может потребоваться менять положение детали и выполнять дополнительные проходы с разных ракурсов.

Использование MSF позволяет получать более полные данные о подобных участках за один цикл сканирования, сокращая необходимость в дополнительных захватах. Это уменьшает общее время измерений, упрощает рабочий процесс и делает результат менее зависимым от опыта оператора при выборе положения и угла сканирования.

Гибкая автоматизация

ScanLine StaticScan Q12 поддерживает интеграцию с интеллектуальными системами 3D-контроля и промышленными роботами, что позволяет автоматизировать измерительный процесс — от задания траектории сканирования до обработки результатов и формирования итогового отчёта. Такой формат особенно полезен в серийном производстве, где требуется многократно выполнять одинаковые контрольные операции с высокой точностью, стабильностью и минимальным участием оператора.

Производитель предусматривает три основных сценария эксплуатации: ручное сканирование, полуавтоматическую работу с поворотным столом и полностью автоматизированный контроль с использованием промышленного робота.

• Ручной режим. Оператор самостоятельно перемещает сканер вокруг детали, выбирая оптимальные ракурсы для захвата сложных и труднодоступных участков. Такой вариант удобен при работе с единичными изделиями и нестандартными задачами.
• Полуавтоматический режим. Q12 устанавливается на стационарный штатив и работает совместно с автоматическим поворотным столом грузоподъёмностью до 20 кг. Автоматическое вращение детали обеспечивает более стабильное положение объекта и повышает повторяемость результатов при серийном контроле.

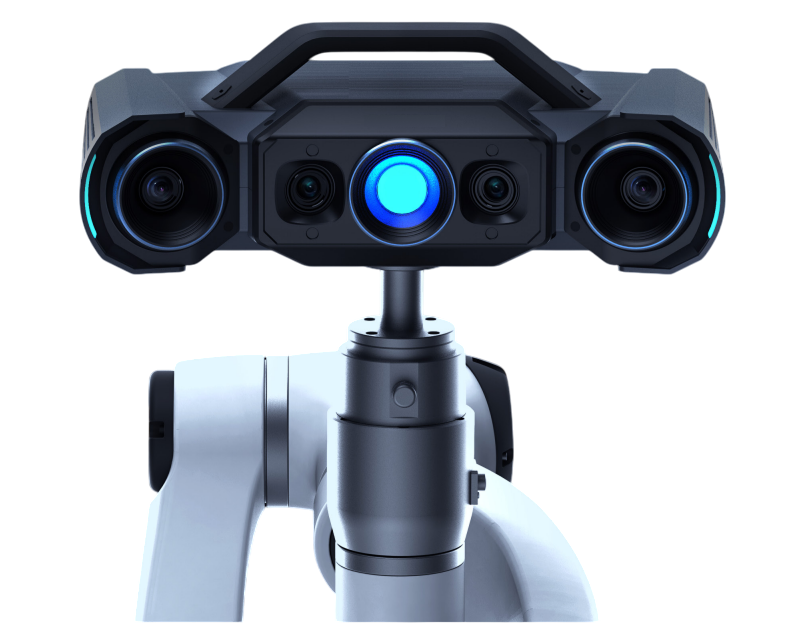

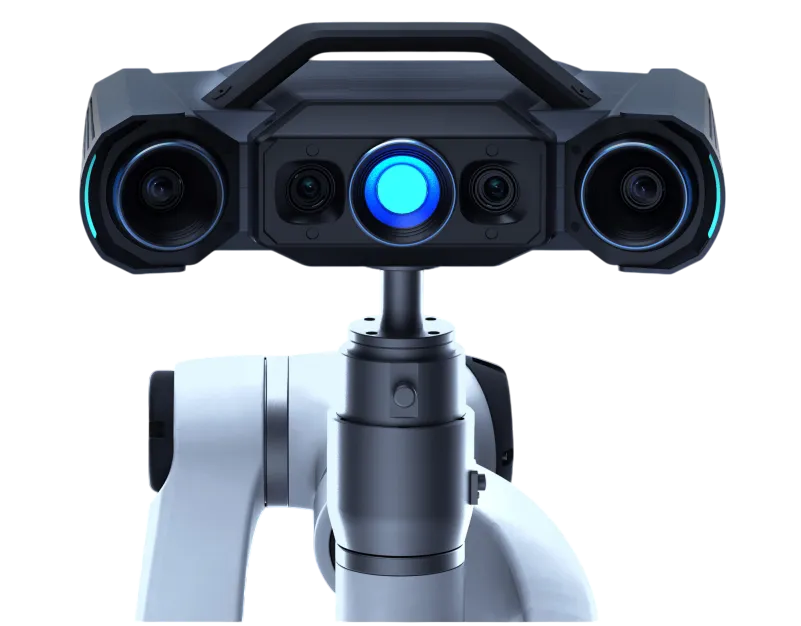

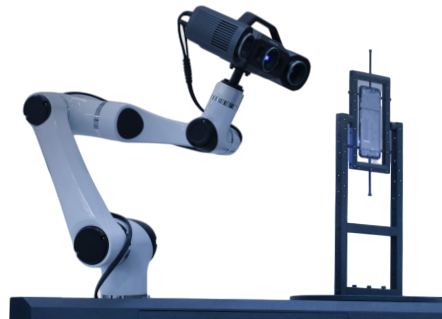

• Роботизированный режим. StaticScan Q12 интегрируется с промышленным роботом, который выполняет заданную траекторию движения сканера. Это позволяет автоматизировать повторяющиеся измерительные операции и поддерживать одинаковую последовательность действий при контроле большого количества изделий.

Таким образом, StaticScan Q12 можно адаптировать под различные производственные процессы: ручное сканирование подходит для единичных деталей и оперативных измерений, стационарная установка с поворотным столом — для воспроизводимого полуавтоматического контроля, а роботизированная конфигурация — для автоматизации серийной инспекции.

Дополнительно производитель предлагает двухосевой автоматический поворотный стол для многопозиционного сканирования, которое запускается одним нажатием. Его грузоподъёмность составляет до 3 кг. Этот аксессуар не следует путать с поворотным столом грузоподъёмностью до 20 кг, предназначенным для полуавтоматической конфигурации.

Сочетание четырёх камер по 12,3 Мп, технологии структурированного синего света, двух диапазонов сканирования и точности до 0,004 мм позволяет ScanLine StaticScan Q12 эффективно решать задачи, требующие одновременно высокой производительности и максимальной детализации 3D-данных. Система обеспечивает точную фиксацию геометрии, включая мелкие элементы и сложные особенности поверхности.

StaticScan Q12 подходит для контроля высокоточных промышленных компонентов, пресс-форм и производственной оснастки, деталей машин и других изделий, к которым предъявляются повышенные требования к точности измерений, качеству цифровой модели и полноте получаемых 3D-данных.
