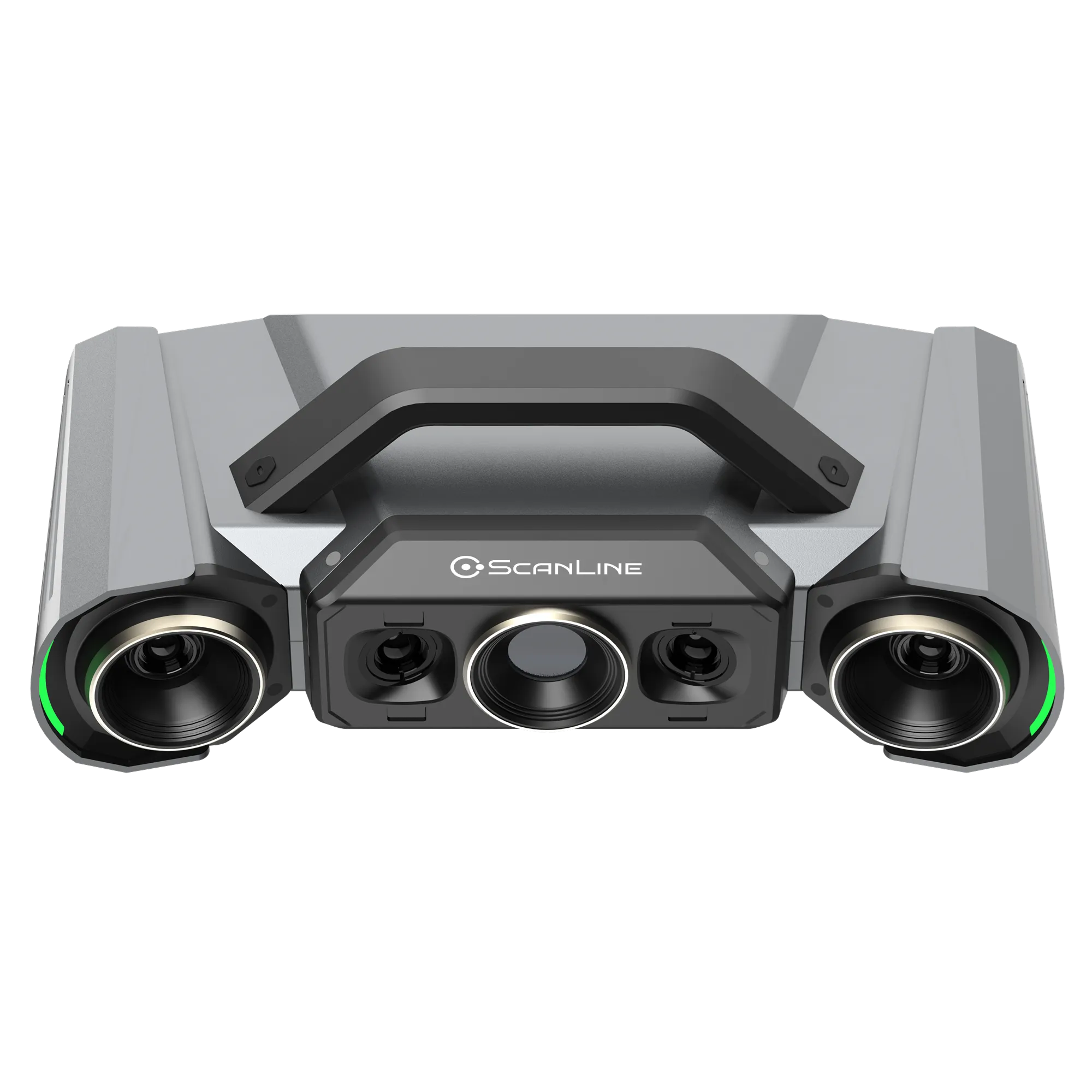

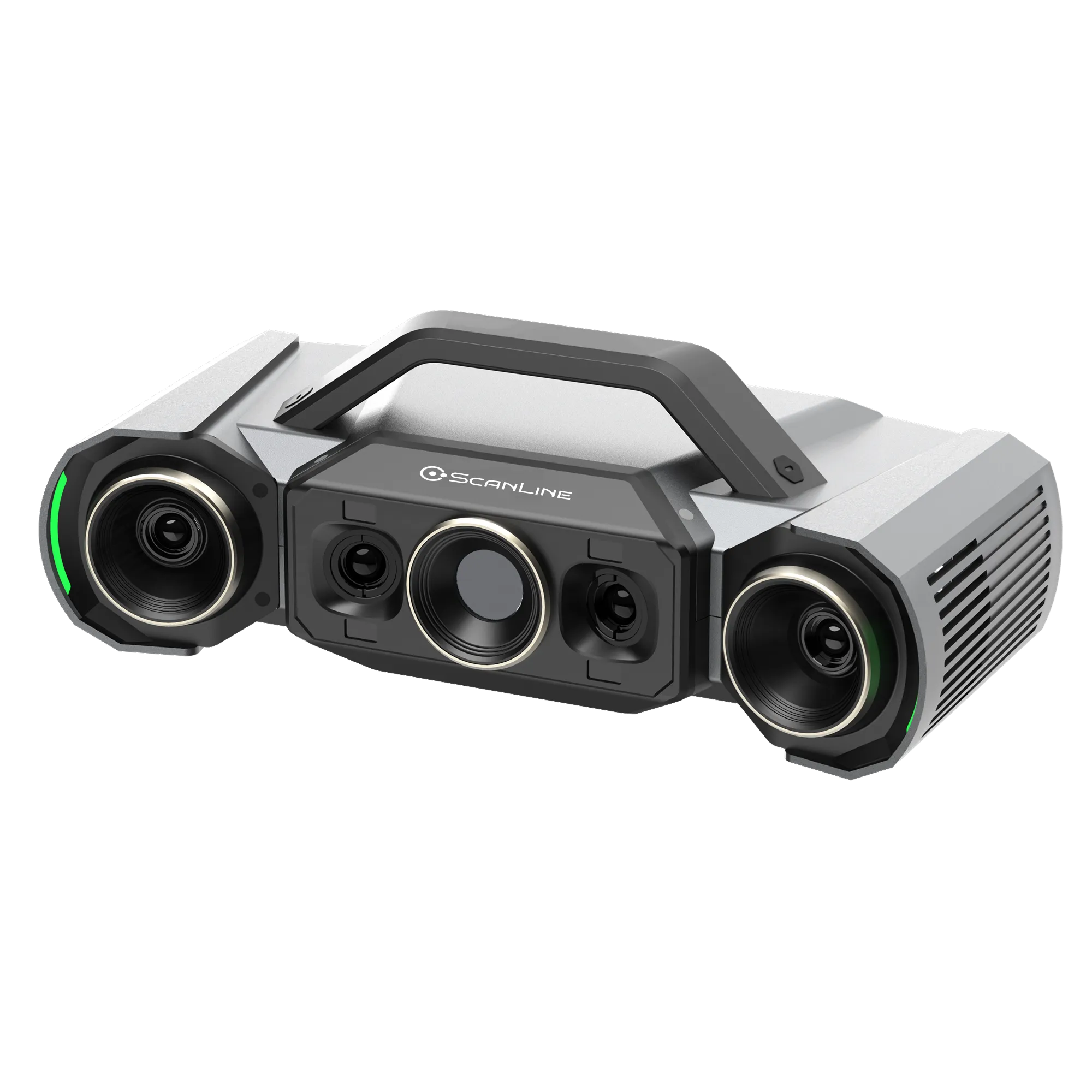

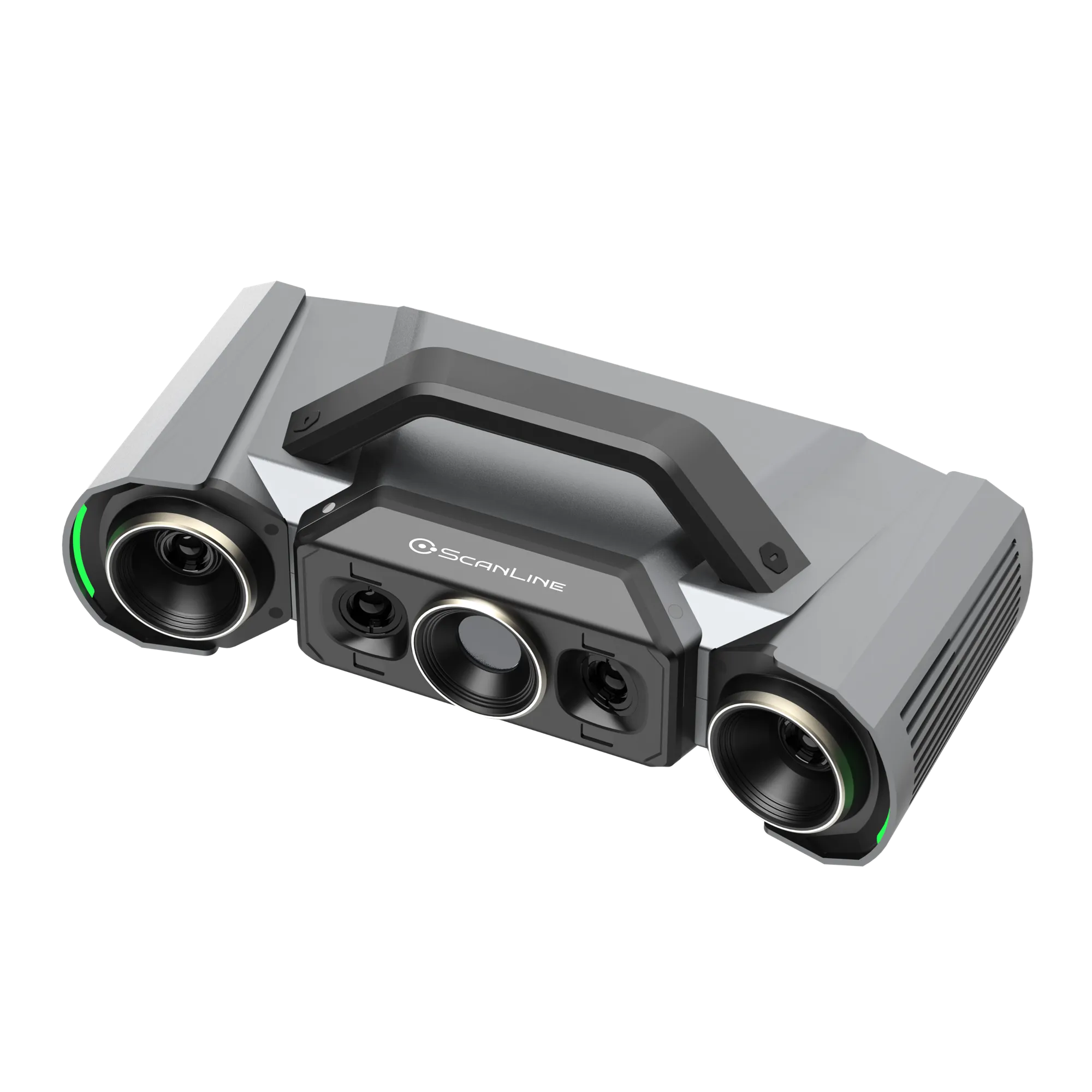

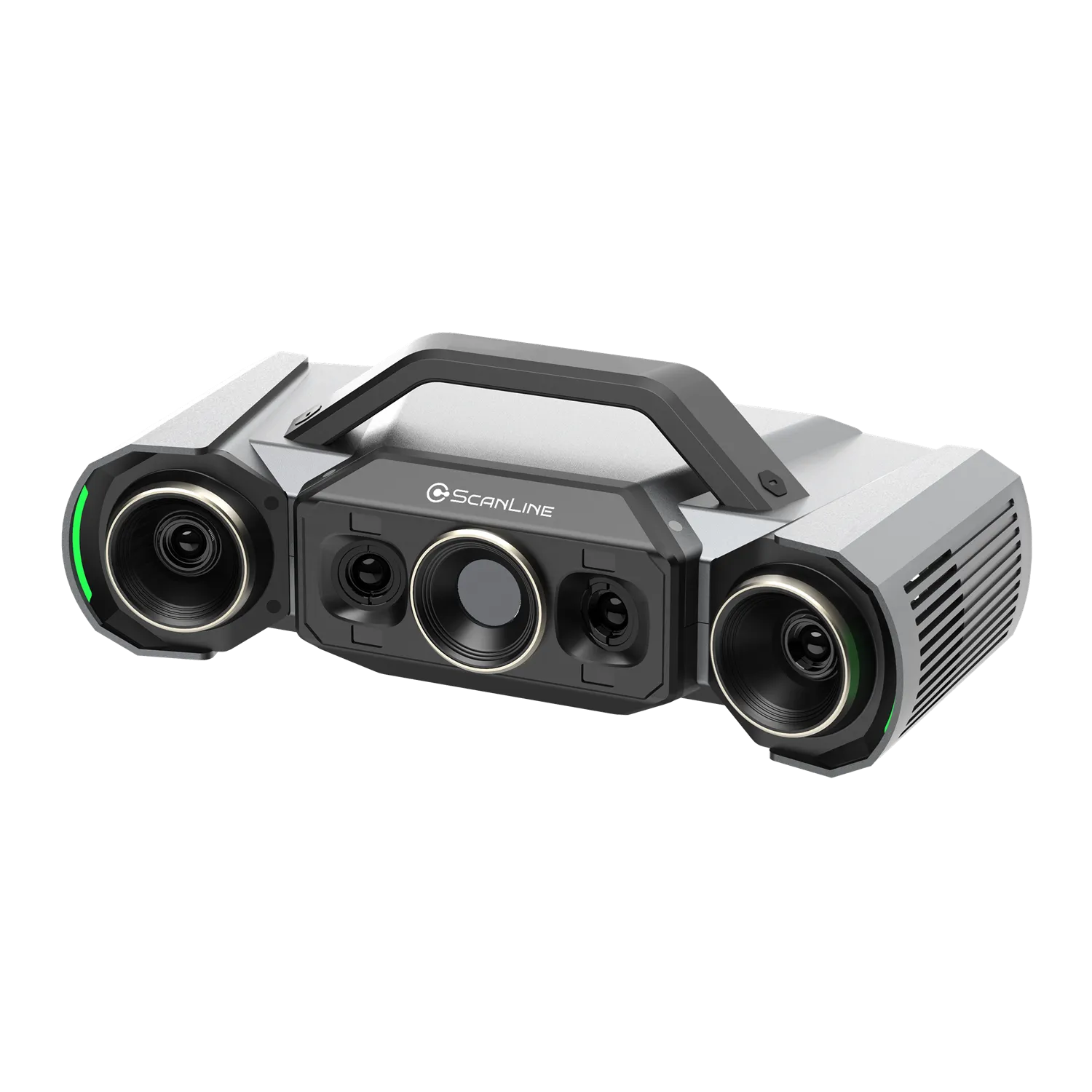

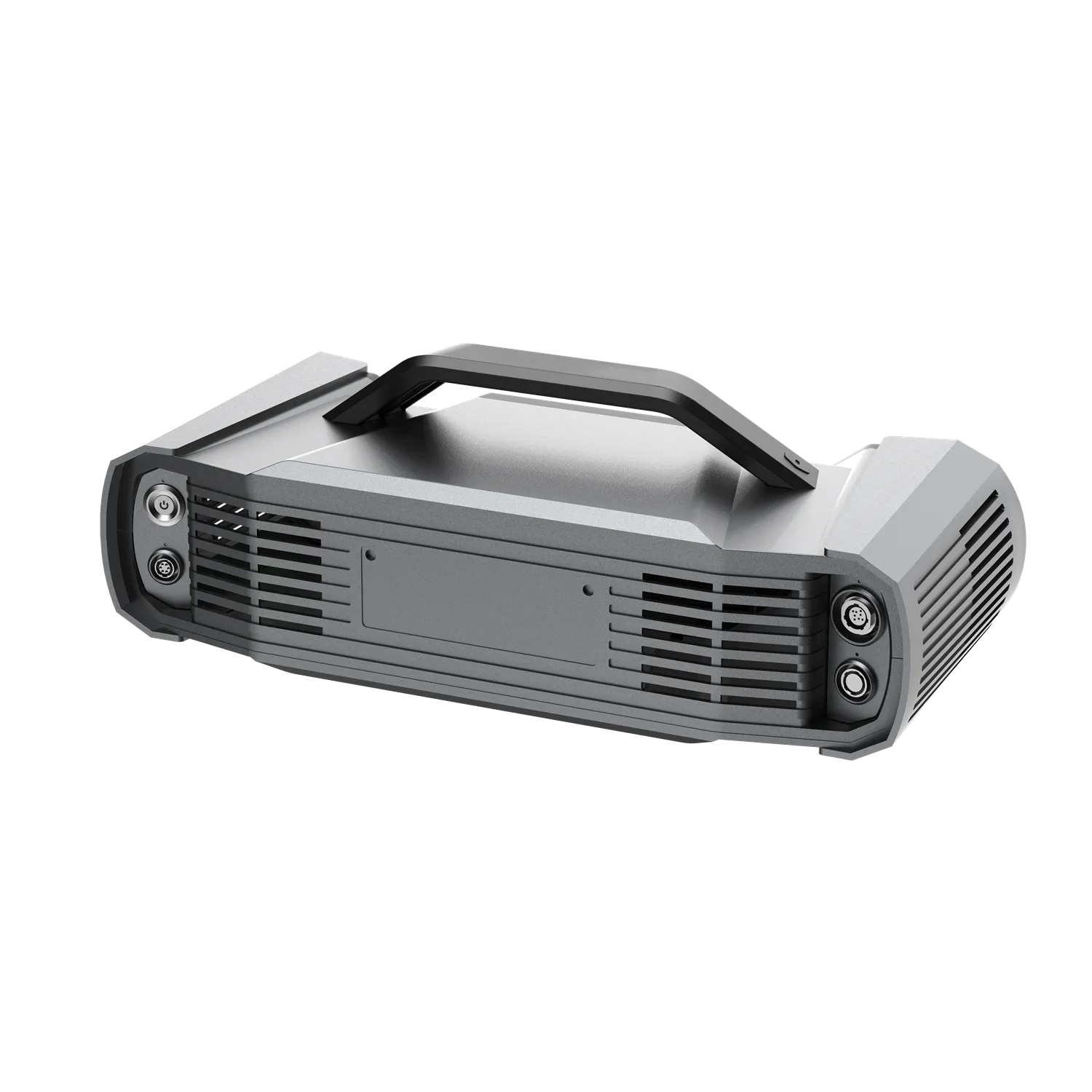

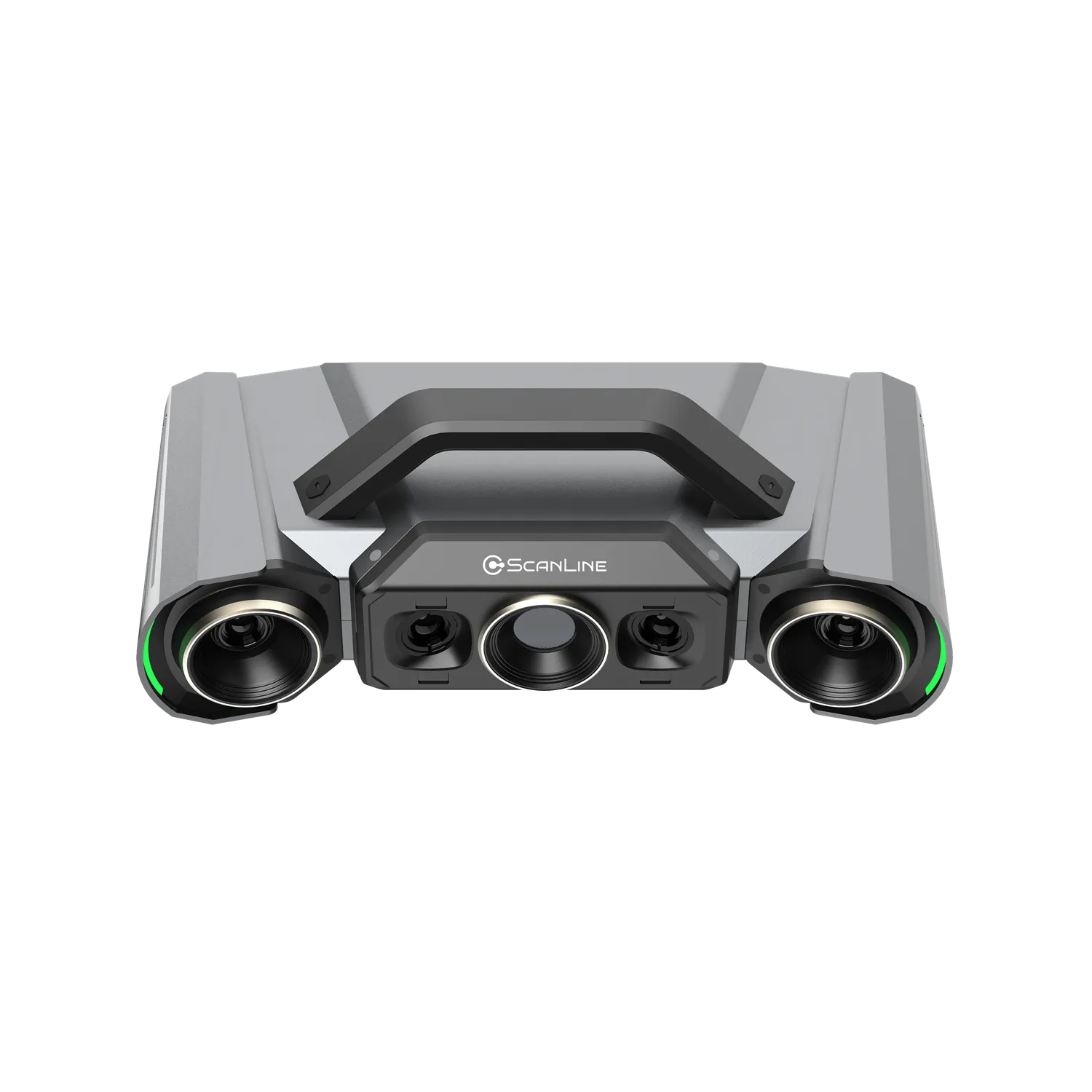

3D сканер ScanLine StaticScan Q12 HD

Промышленный метрологический комплекс ScanLine StaticScan Q12 HD предназначен для высокоточного контроля геометрических параметров, инспекции изделий и обратного проектирования. Оптический модуль системы состоит из четырех камер с разрешением 12.3 Мп и синего LED-подсвета, что обеспечивает детальную фиксацию элементов сложной конфигурации. Высокопроизводительная двухчиповая платформа выполняет захват кадра менее чем за одну секунду и позволяет мгновенно переключаться между двумя рабочими зонами. За счет интеграции адаптивной автоэкспозиции и технологии слияния данных MSF устройство эффективно оцифровывает контрастные поверхности, а также поддерживает интеграцию в роботизированные комплексы для полной автоматизации производственного контроля.

Точность на уровне микрон

Оптическая система с четырьмя камерами высокого разрешения обеспечивает идеальную детализацию объектов сложной конфигурации. Предельная погрешность измерений не превышает 0,004 мм, что позволяет с максимальной точностью оцифровывать любые замысловатые геометрические формы. Разрешение прибора составляет 0,02 мм в малом диапазоне сканирования и 0,054 мм в большом.

Простое переключение диапазонов сканирования

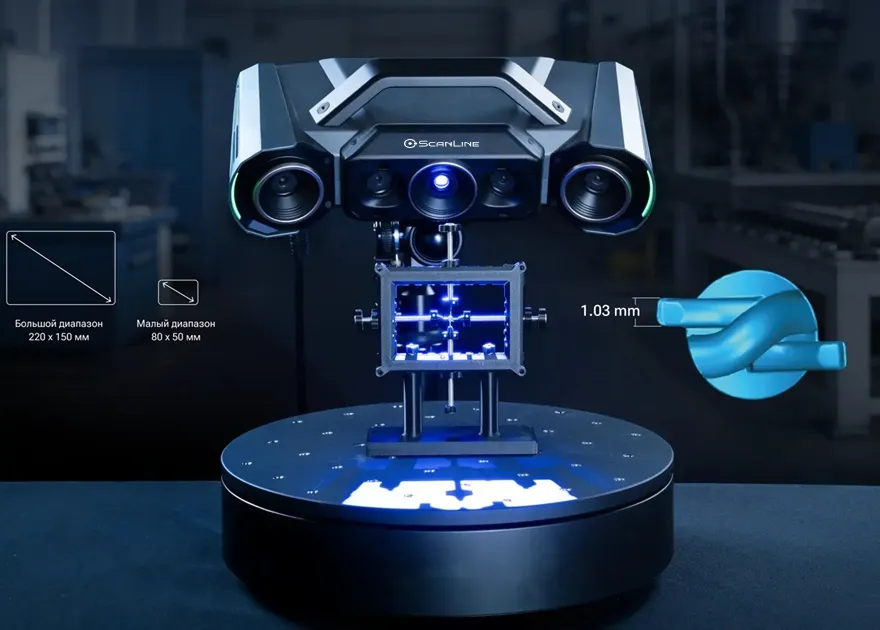

ScanLine StaticScan Q12 HD обеспечивает быстрый переход между малым (80x50 мм) и большим (220x150 мм) диапазонами сканирования, полностью исключая необходимость ручной регулировки фокусного расстояния или диафрагмы оператором. Специализированное программное обеспечение автоматически выполняет бесшовную сшивку полученных массивов данных. Данное инженерное решение позволяет достичь оптимального соотношения между скоростью сбора измерительной информации и прецизионной детализацией финальной трехмерной модели.

Гибкие режимы работы

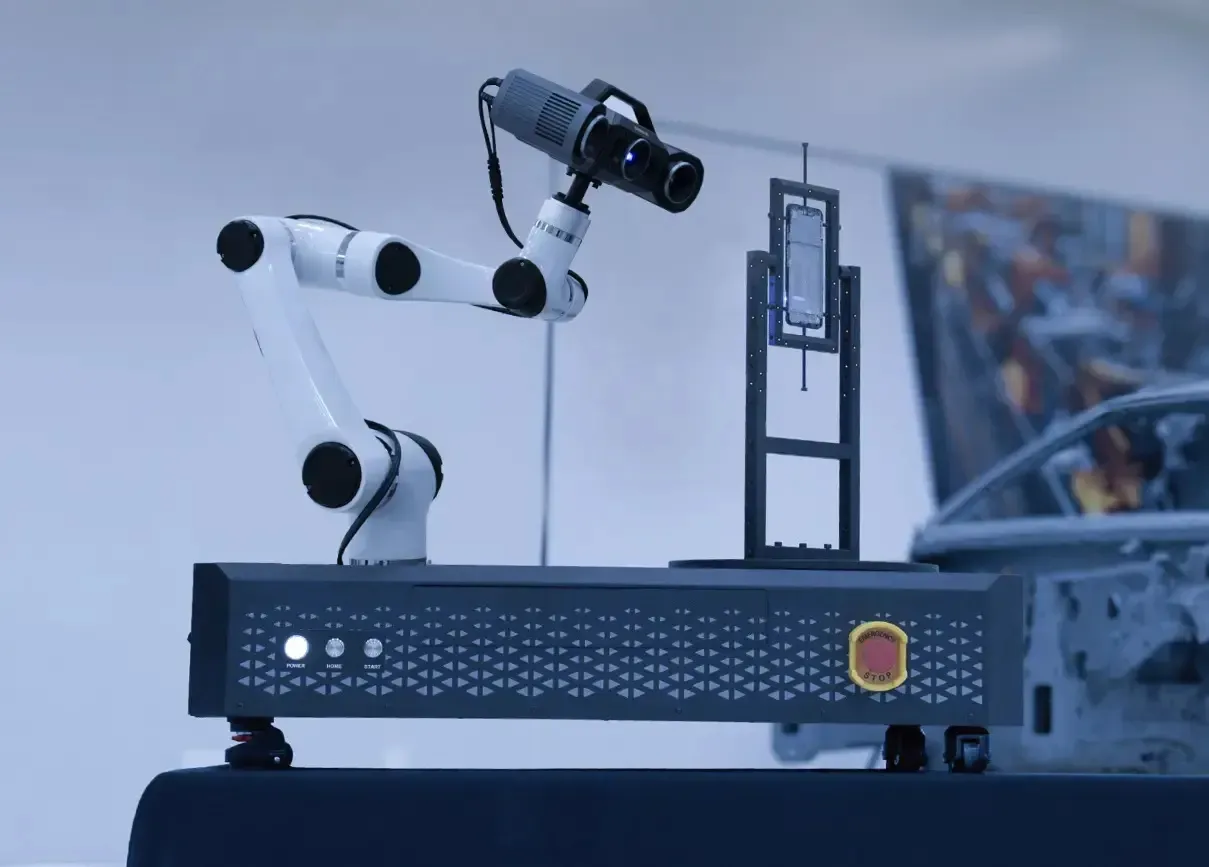

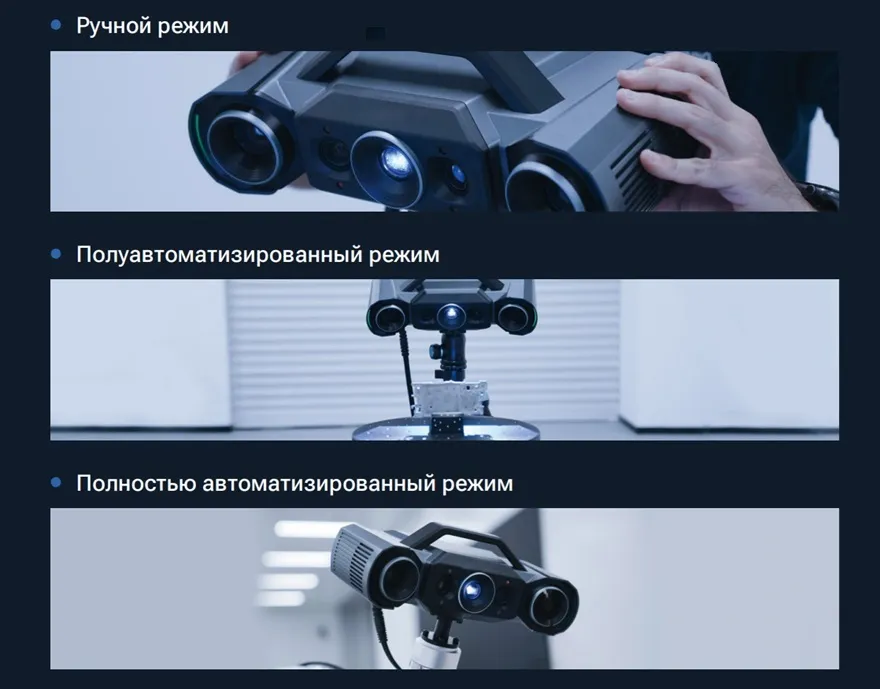

Измерительный комплекс ScanLine StaticScan Q12 HD поддерживает три режима эксплуатации для решения различных производственных задач. Ручной формат за счет компактных габаритов устройства обеспечивает оператору полную свободу перемещения в процессе оцифровки. Полуавтоматический режим предполагает совместное использование штатива и поворотного стола, что существенно повышает точность позиционирования. Полностью автоматизированный формат работы реализуется посредством интеграции сканера с промышленными роботами, позволяя эффективно выстроить систему серийного контроля качества выпускаемой продукции

Технология MSF (Monocular-Stereo Fusion)

Технология слияния монокулярных и стереоскопических данных (MSF) существенно повышает полноту и целостность 3D-сканирования, обеспечивая безупречную оцифровку сложных углов, стыков и труднодоступных элементов геометрически сложных промышленных деталей. Внедрение этого метода в метрологический контроль исключает появление «слепых зон» при съемке нестандартной геометрии и гарантирует прецизионную проработку острых кромок, пазов и сопряжений. За счет минимизации шумов и пропусков в облаке точек технология MSF обеспечивает высокую целостность сканов, а также значительно повышает стабильность измерений и повторяемость результатов при выходном контроле отклонений.

Двухосевой автоматический поворотный стол (опция)

Поворотный стол с допустимой нагрузкой до 3 кг активирует процесс кругового сканирования одним нажатием, что существенно сокращает общее время сбора измерительной информации. Интегрированный интеллектуальный алгоритм автоматически идентифицирует затененные участки, после чего система самостоятельно производит досканирование пропущенных зон для формирования непрерывной цифровой копии объекта. Высокопроизводительная двухчиповая архитектура выполняет захват кадра менее чем за одну секунду, сохраняя при этом максимальную плотность генерируемого облака точек.

Совместимость с измерительными комплексами

Благодаря гибкой архитектуре ScanLine StaticScan Q12 HD легко интегрируется в умные измерительные экосистемы. Это открывает возможности для сквозной автоматизации контроля геометрии: система самостоятельно выполняет весь цикл работ, начиная от мгновенного сканирования детали и заканчивая выпуском детальных аналитических отчетов.

Профессиональный 3D‑сканер ScanLine StaticScan Q12 HD — это передовое решение для реверс‑инжиниринга и контроля качества, сочетающее в себе исключительную точность и высокую скорость работы. Использование двухчиповой платформы в сочетании с интеллектуальной автоэкспозицией позволяет производить съемку одного кадра менее чем за секунду. Приобретайте этот высокотехнологичный 3D‑сканер в компании 3Dtech, чтобы вывести эффективность и производительность ваших измерительных процессов на принципиально новый уровень.
