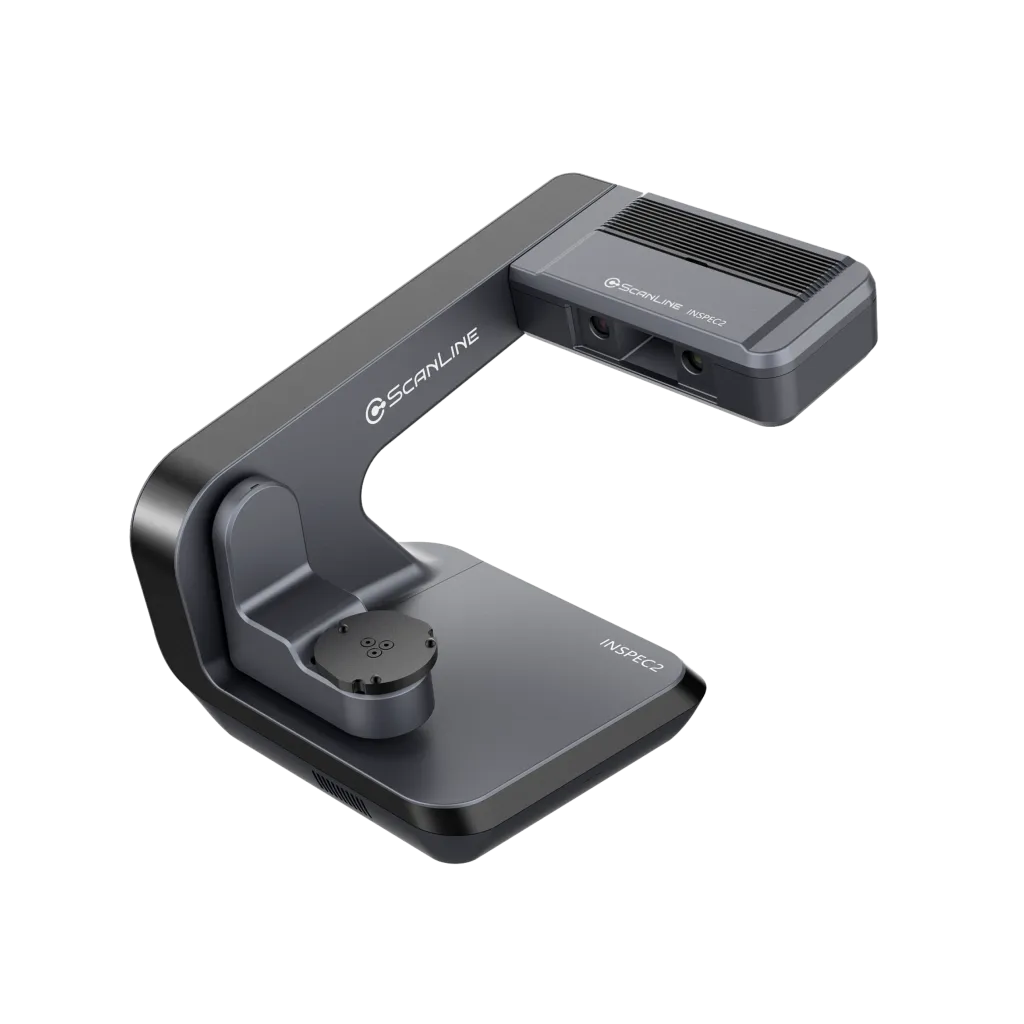

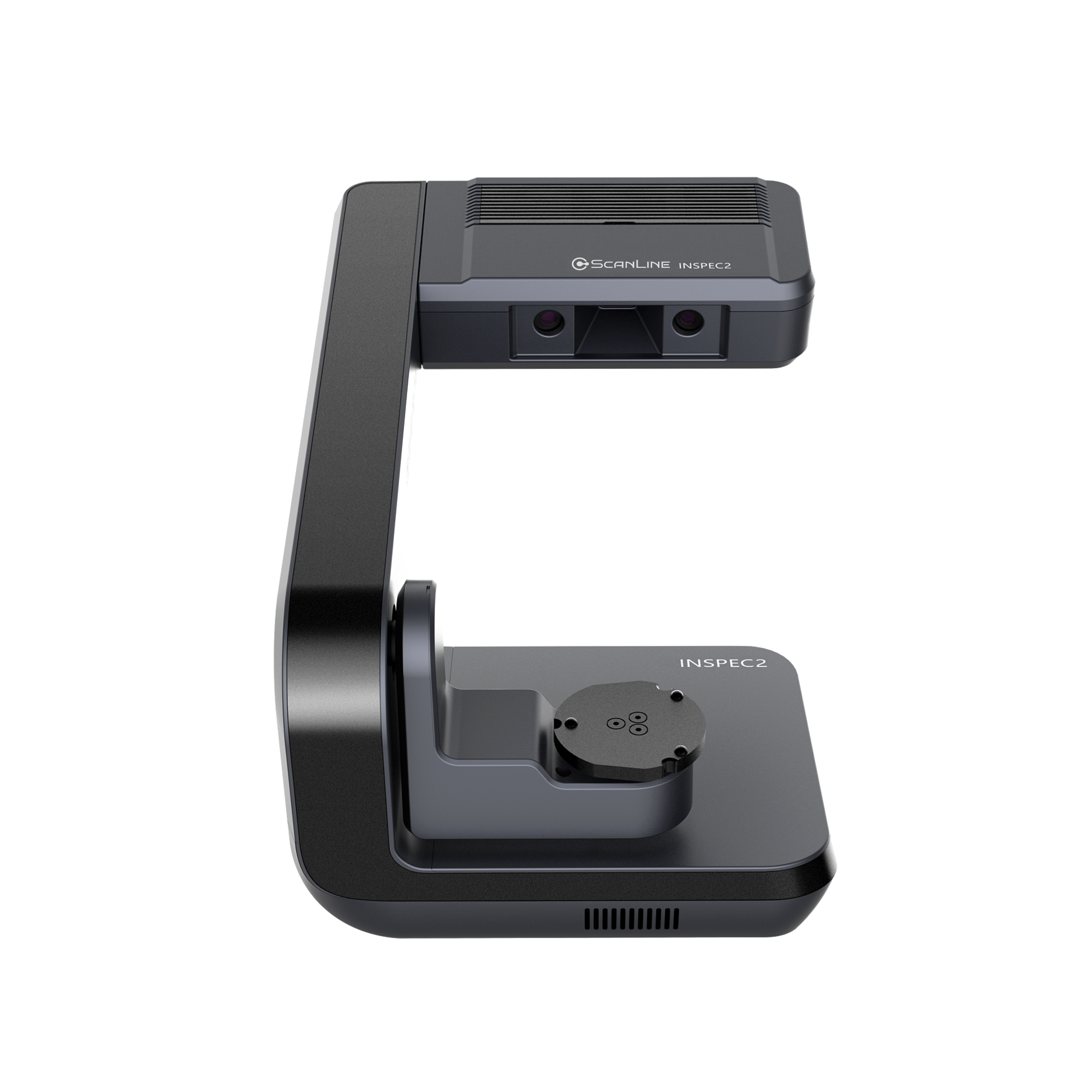

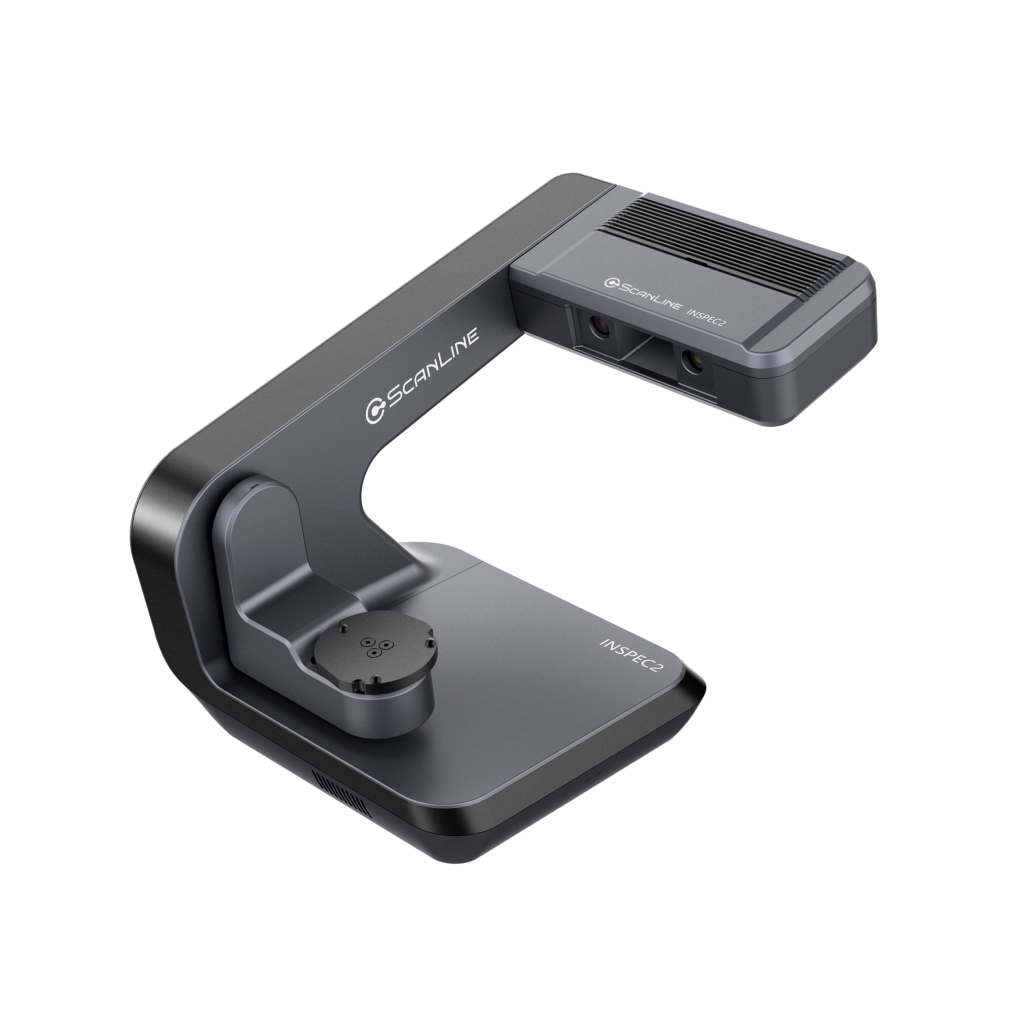

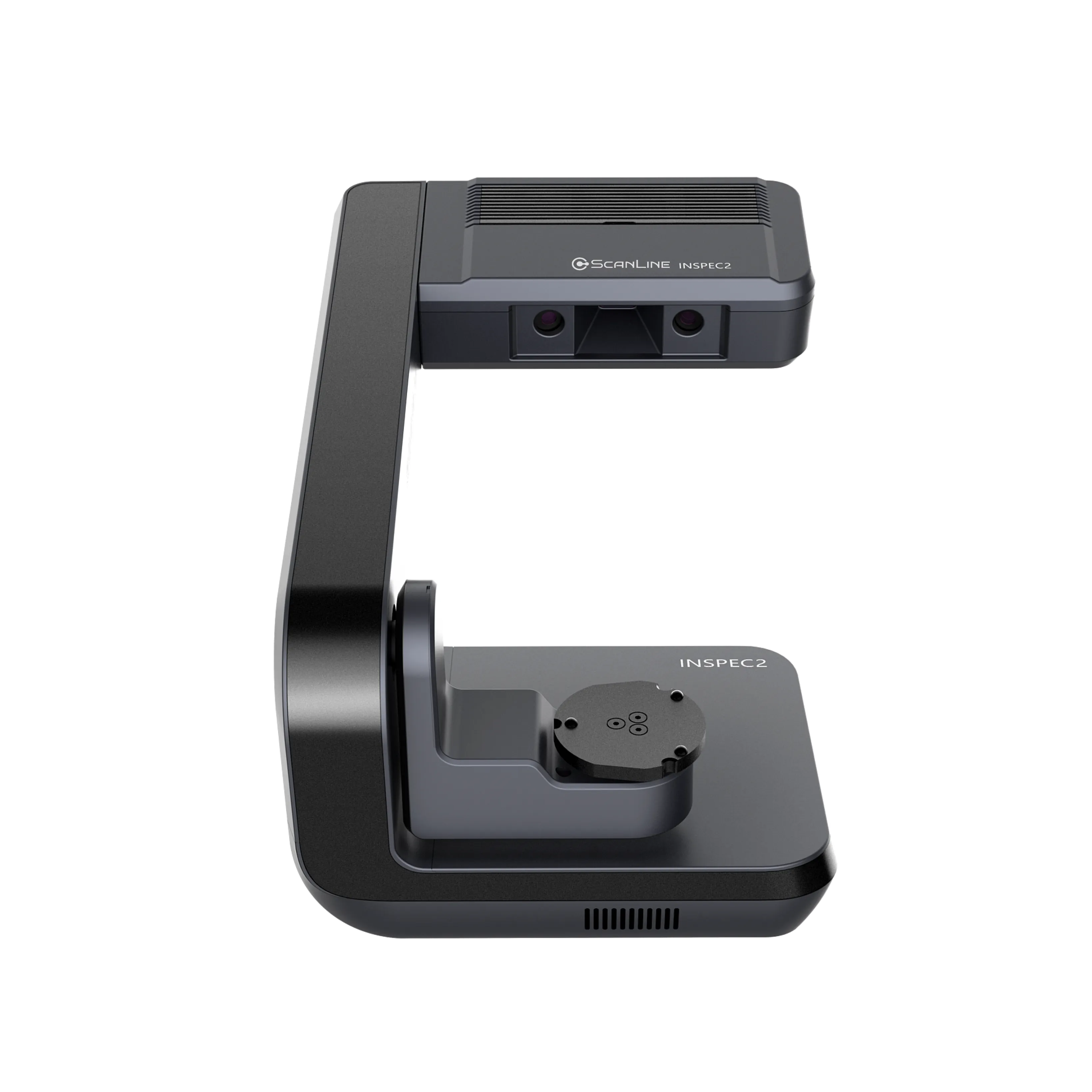

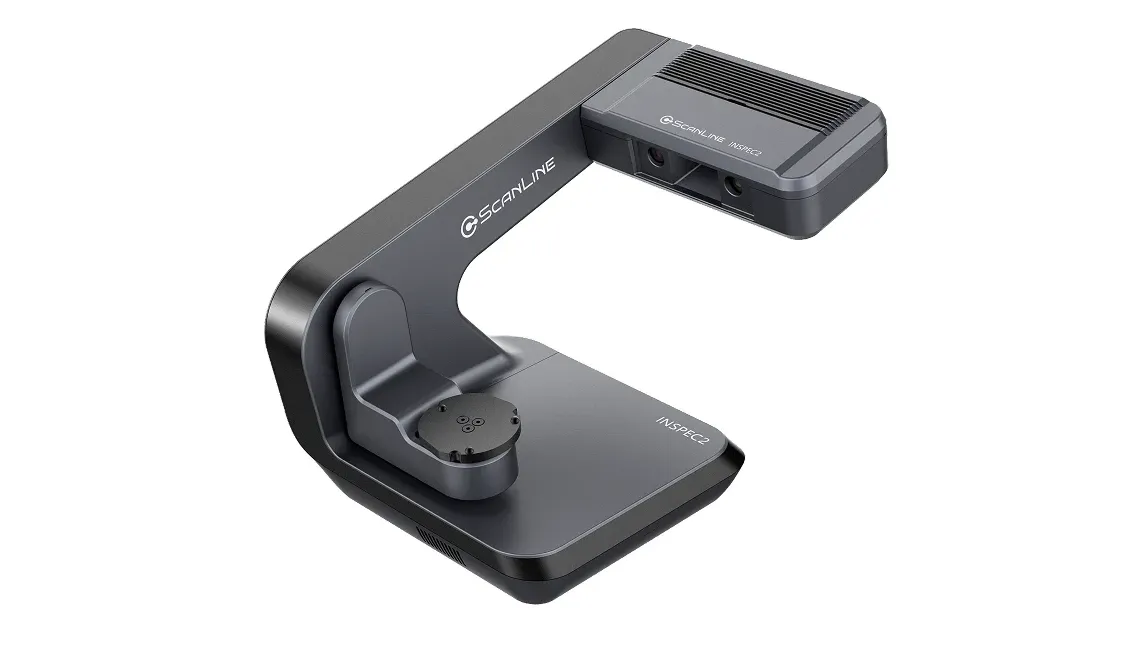

3D сканер ScanLine StaticScan Inspec2

ScanLine StaticScan Inspec2 — автоматизированный настольный 3D-сканер метрологического класса для высокоточной оцифровки небольших деталей со сложной геометрией. Модель обеспечивает точность до 0,01 мм и оснащена двумя 5-мегапиксельными камерами, синим LED-подсветом и трёхосевым поворотным механизмом. Автоматизация процесса сканирования позволяет получать стабильные и детализированные 3D-данные с минимальным участием оператора. Благодаря компактному формату StaticScan Inspec2 подходит для использования в лабораториях, метрологических подразделениях, на производстве и в конструкторских отделах, где важны высокая точность, повторяемость измерений и детализация цифровых моделей.

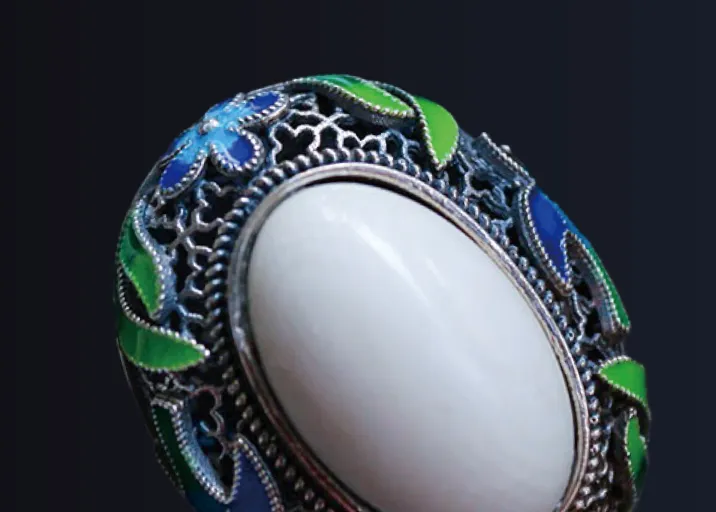

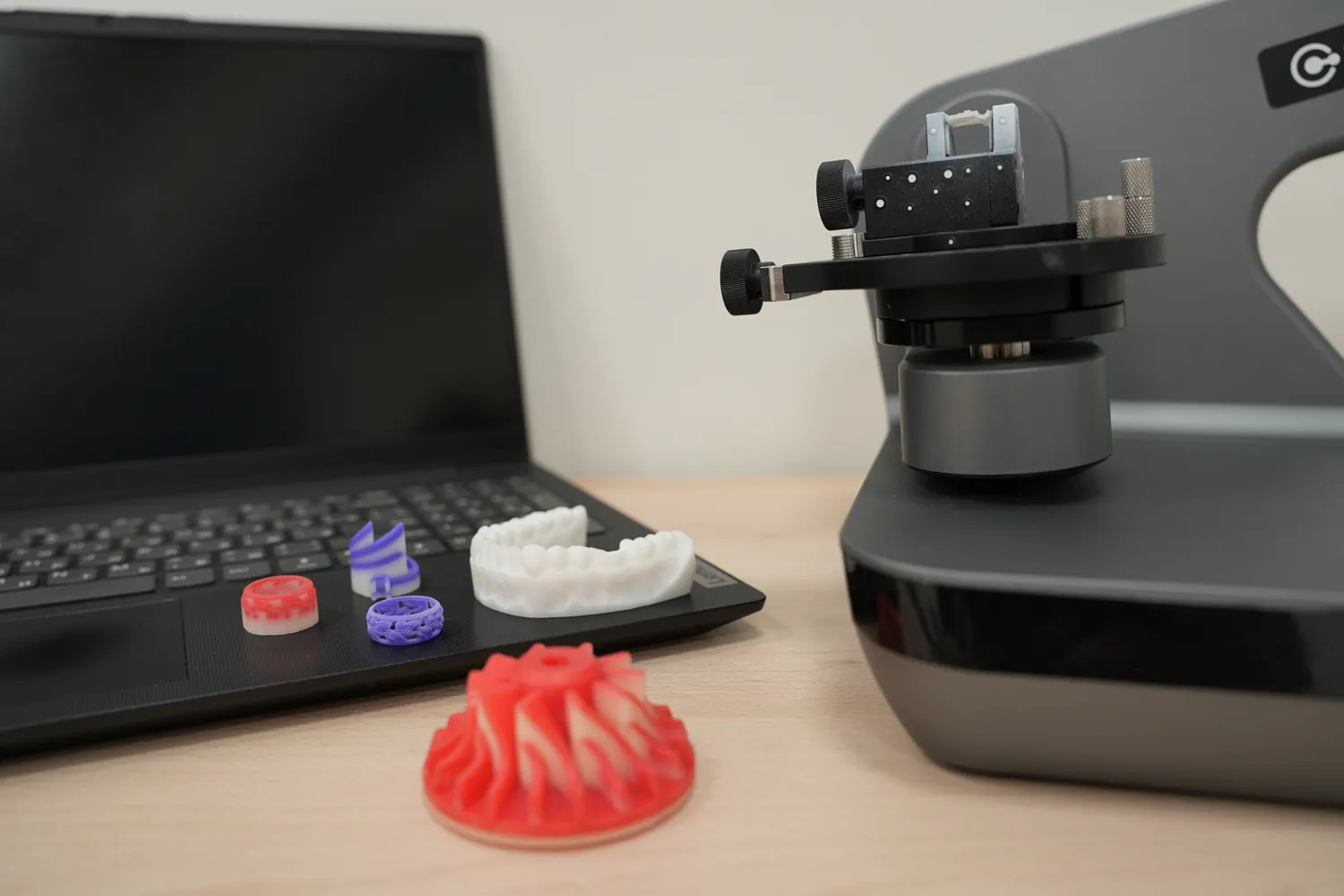

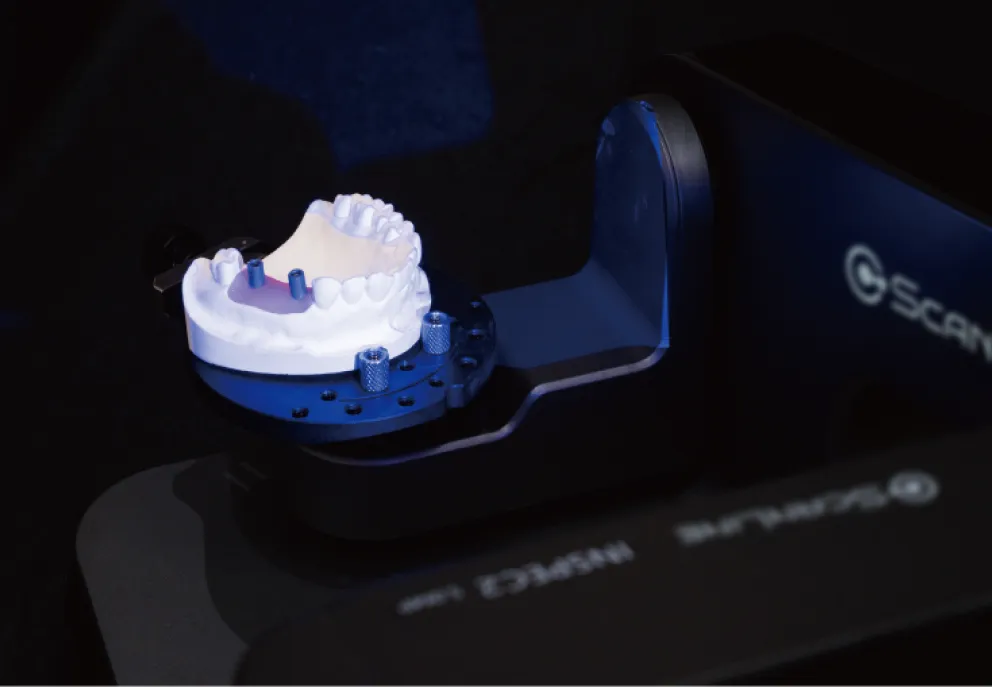

ScanLine StaticScan Inspec2 подходит для задач в ювелирной отрасли и стоматологии, где требуется точная оцифровка небольших объектов со сложной геометрией. В ювелирном производстве сканер позволяет детально захватывать форму колец, кулонов, восковых моделей, тонких гравировок и декоративных элементов с последующим использованием полученных данных для CAD-моделирования и 3D-печати. В стоматологии устройство может применяться для создания детализированных 3D-моделей стоматологических изделий и ортопедических конструкций. Бесконтактный принцип сканирования особенно удобен при работе с небольшими и деликатными объектами, для которых важно сохранить исходную геометрию и мелкие детали.

Автоматическое сканирование в один клик

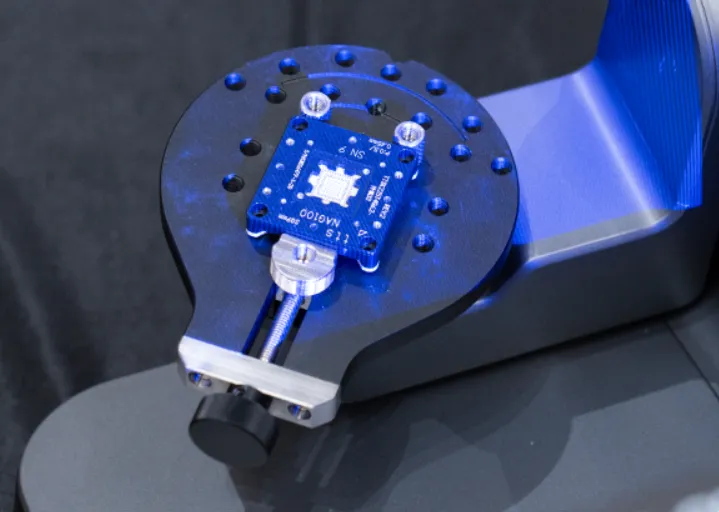

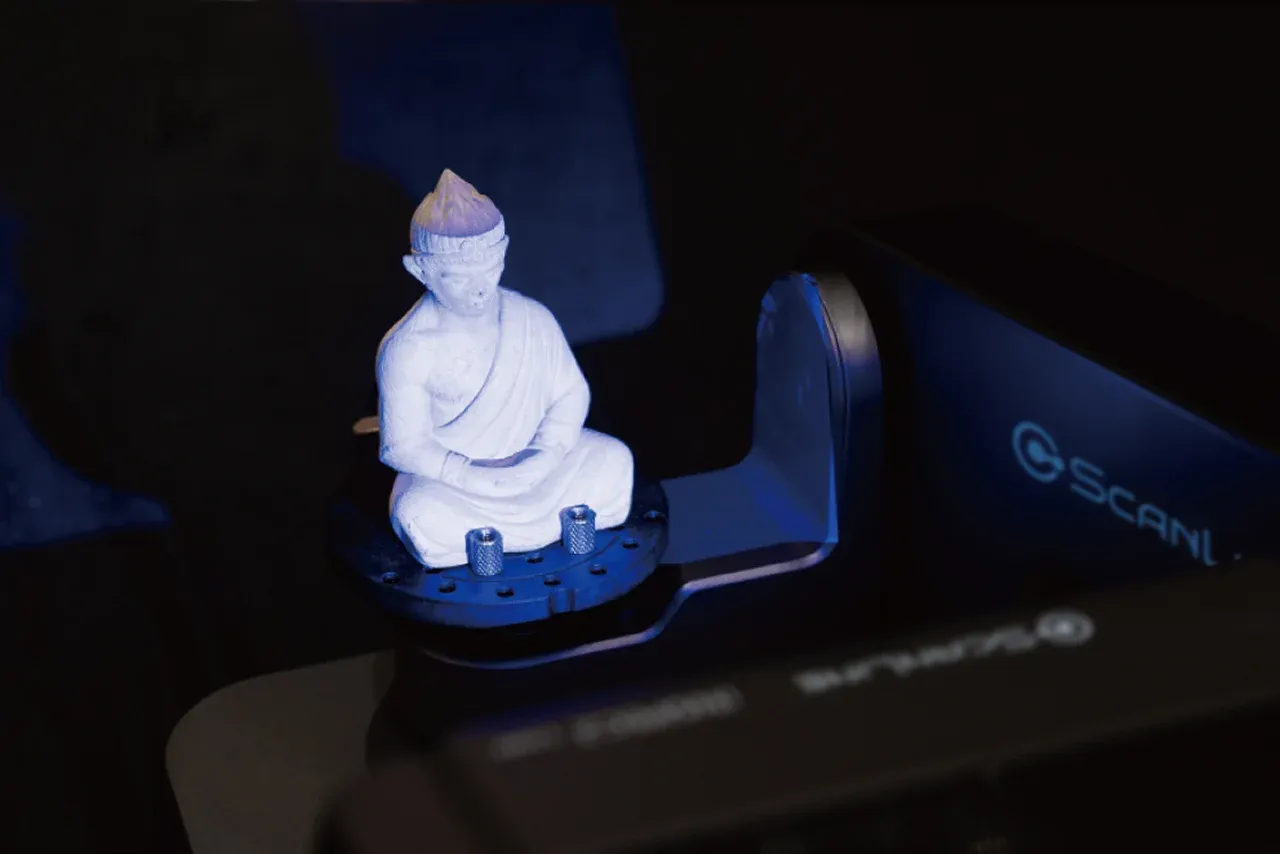

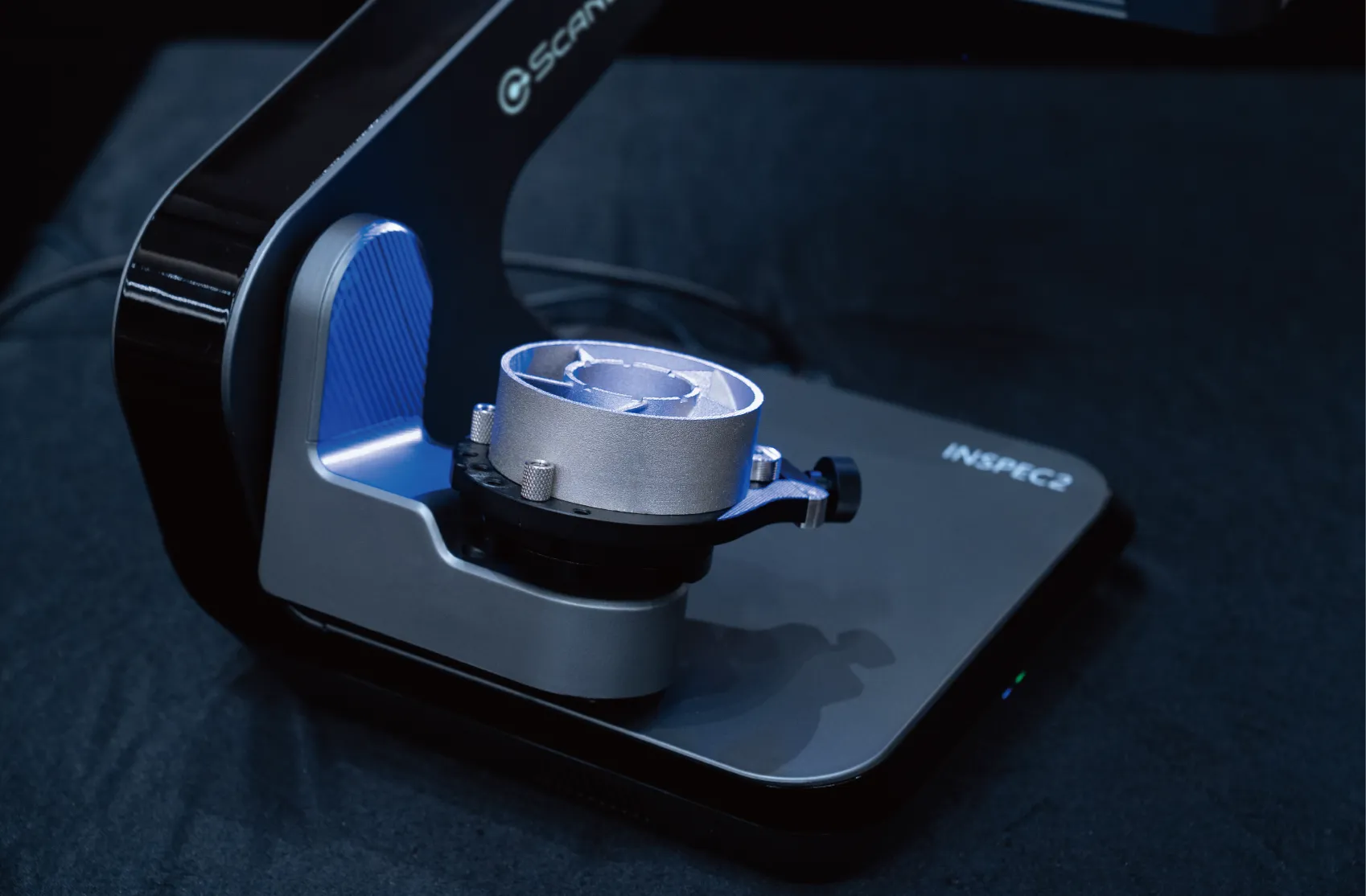

StaticScan Inspec2 разработан с акцентом на простоту эксплуатации и стабильность результатов. После установки детали на рабочую платформу оператор запускает сканирование одним нажатием, после чего встроенный трёхосевой поворотный механизм автоматически меняет положение объекта, обеспечивая его съёмку с разных ракурсов. Это сокращает количество ручных операций и делает сканер особенно удобным для регулярного контроля серийных и однотипных деталей.

Автоматическая калибровка упрощает подготовку устройства к работе и помогает поддерживать стабильность измерений, одновременно снижая риск ошибок, связанных с ручной настройкой оборудования.

Метрологическая точность до 0,01 мм

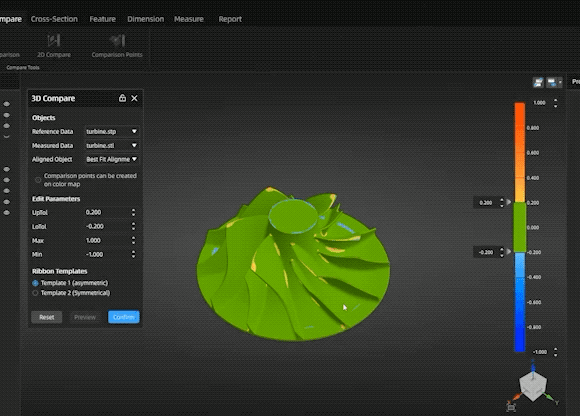

Одним из ключевых преимуществ StaticScan Inspec2 является высокая точность до 0,01 мм. Благодаря этому сканер подходит не только для визуальной оцифровки, но и для профессиональных задач, связанных с контролем геометрии, обратным проектированием и прецизионным производством, где особенно важны точность, детализация и повторяемость результатов.

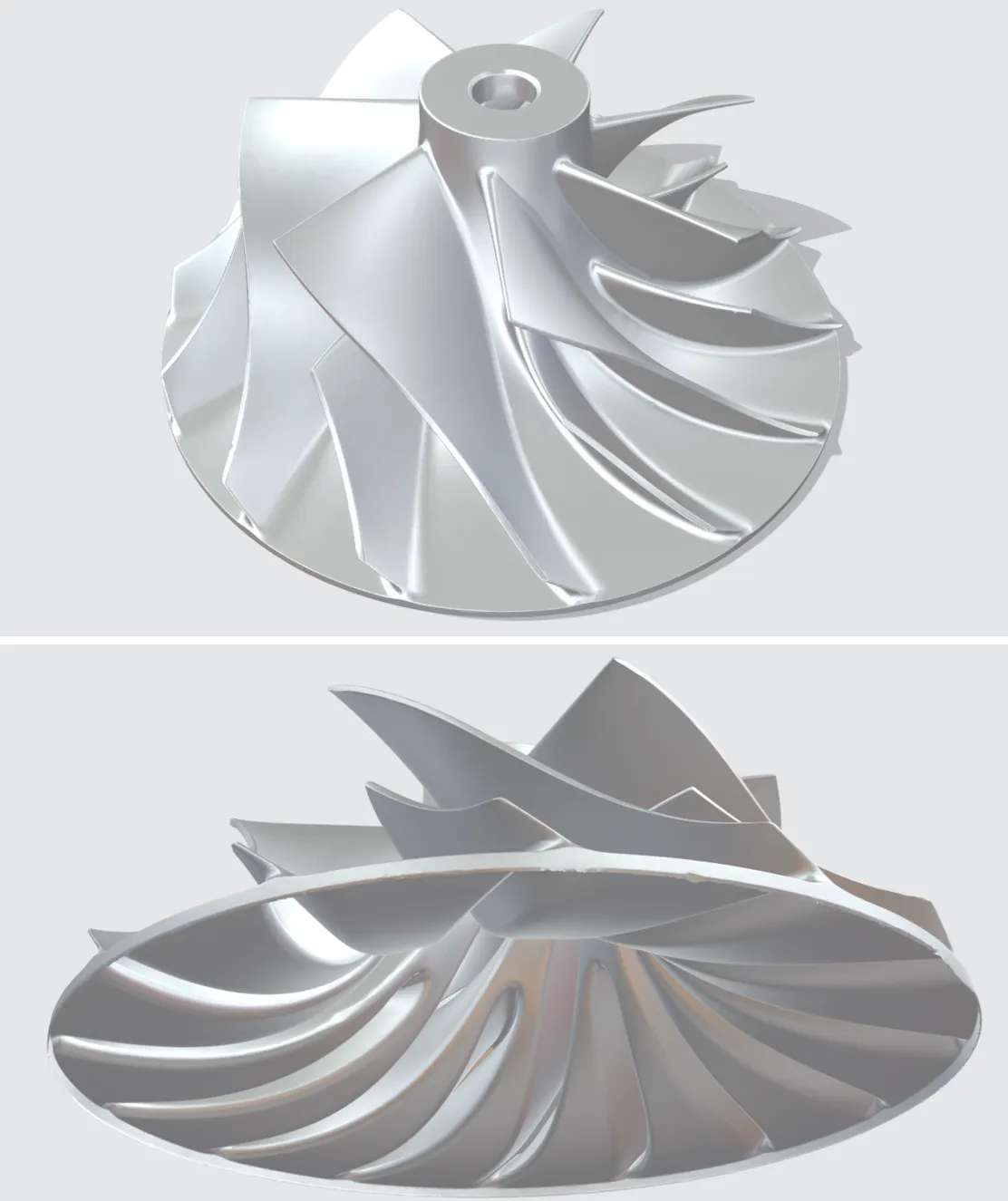

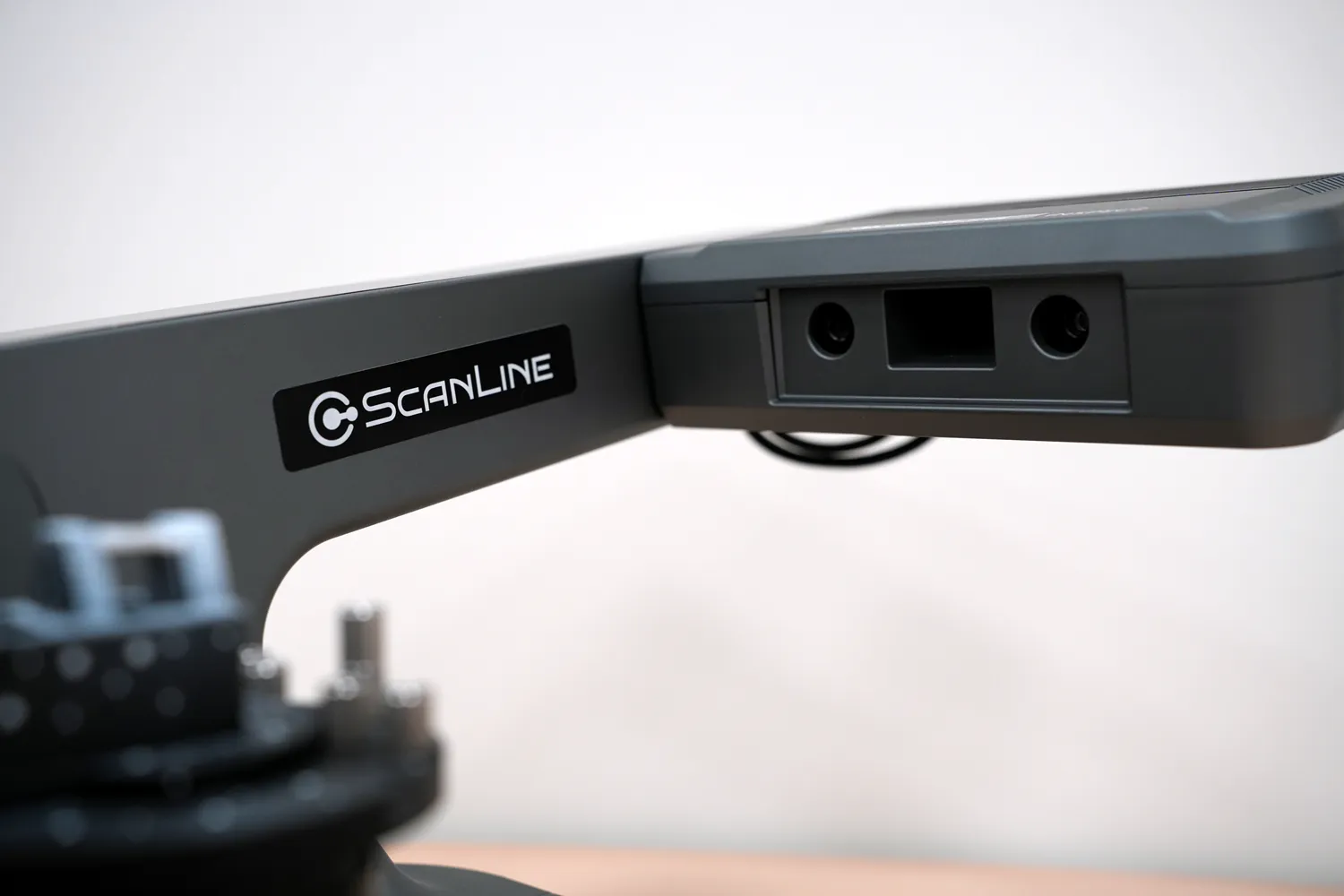

Для захвата геометрии StaticScan Inspec2 использует две промышленные камеры с разрешением 5 Мп каждая. Высокая детализация изображения позволяет точно фиксировать форму поверхности, небольшие конструктивные элементы, острые кромки и участки со сложной геометрией. В сочетании с технологией структурированного синего LED-света такая оптическая система обеспечивает получение плотных и детализированных 3D-данных поверхности объекта.

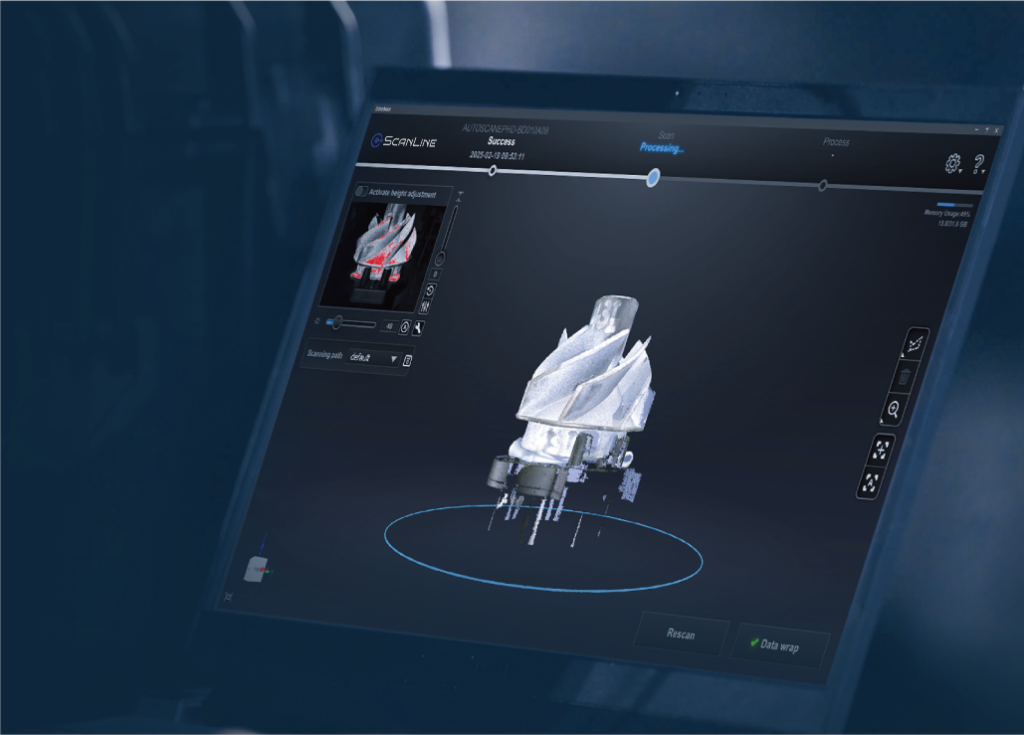

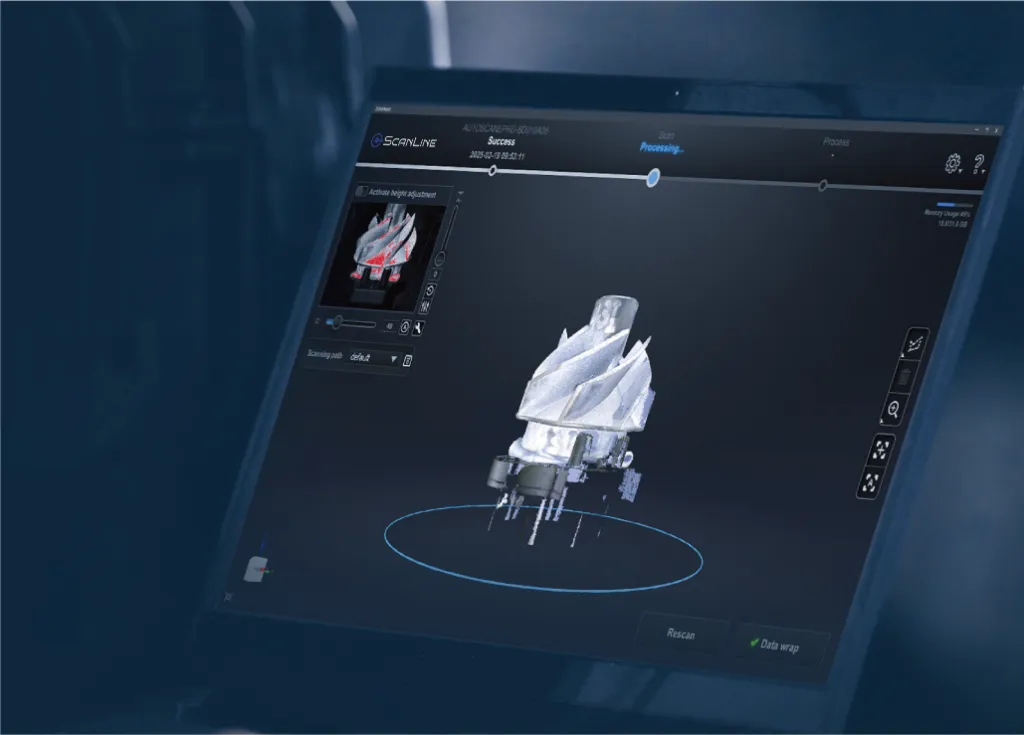

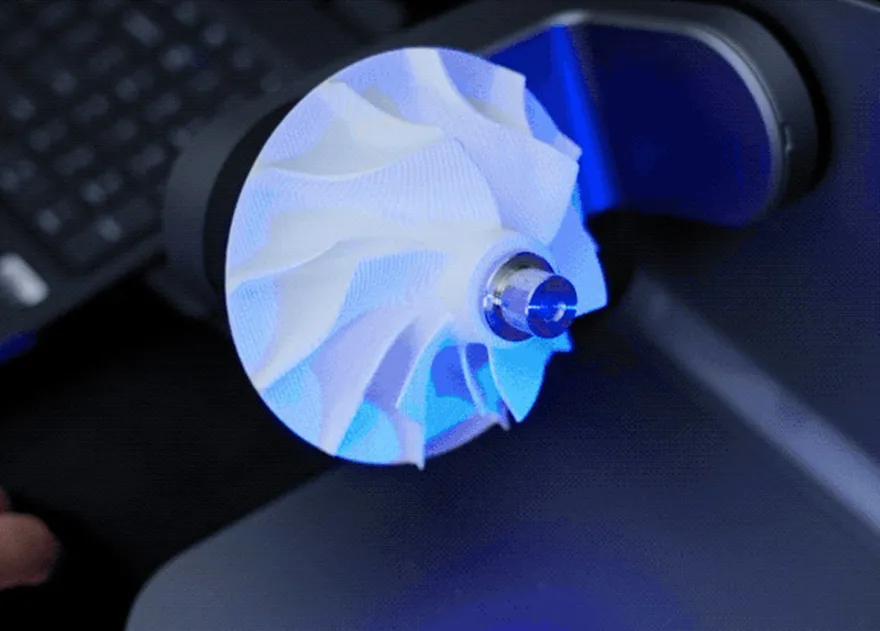

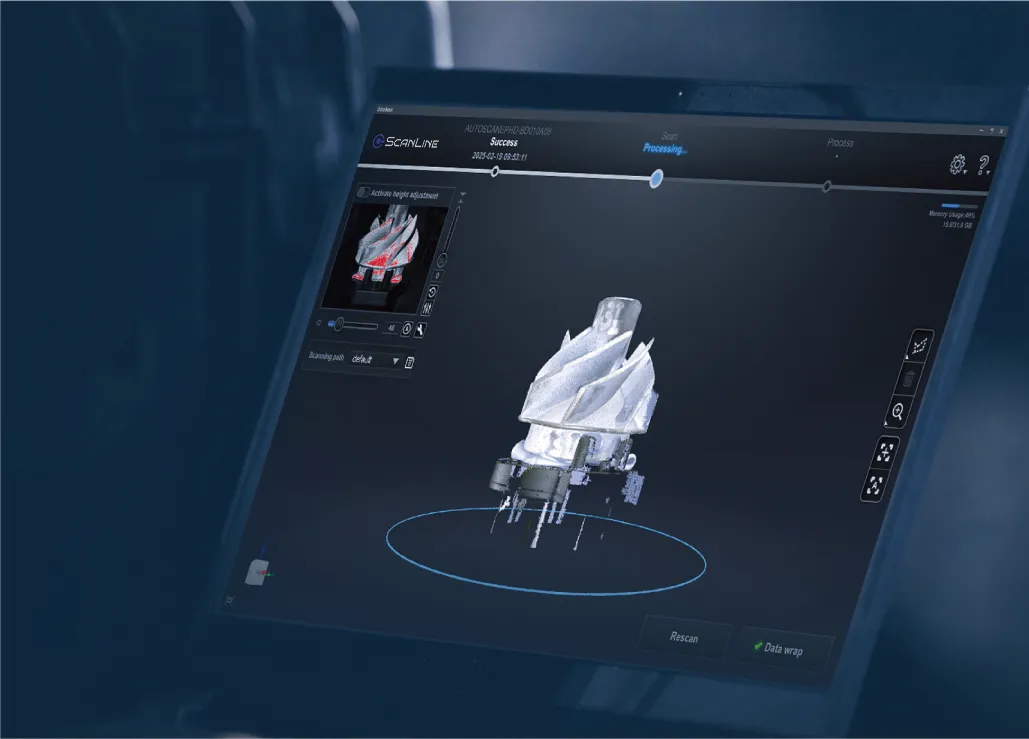

Для формирования 3D-данных StaticScan Inspec2 использует технологию структурированного синего LED-света. Проектор направляет на поверхность детали заданный световой рисунок, а камеры фиксируют его изменения, вызванные рельефом объекта. На основе полученной информации программное обеспечение рассчитывает пространственную геометрию и формирует цифровую 3D-модель.

Синий свет особенно эффективен при высокоточном сканировании небольших деталей со сложной геометрией, позволяя детально захватывать мелкие элементы и особенности поверхности. Оптическая система также рассчитана на работу с различными типами поверхностей, включая тёмные и блестящие участки, что расширяет возможности сканера при оцифровке сложных объектов.

Сканирование без маркеров

StaticScan Inspec2 поддерживает два способа совмещения сканов — по геометрическим особенностям и по маркерам. При наличии на детали достаточно выраженных элементов формы можно использовать геометрическое совмещение и выполнять оцифровку без нанесения маркеров на поверхность. Для объектов с простой или повторяющейся геометрией, где системе недостаточно уникальных особенностей для надёжного позиционирования кадров, применяется маркерное совмещение.

Такая гибкость позволяет выбирать оптимальный способ отслеживания положения детали в зависимости от её формы, поверхности и сложности, упрощая подготовку к сканированию и расширяя сферу применения системы.

Полноцветное 3D-сканирование

В отличие от многих специализированных метрологических сканеров, ScanLine StaticScan Inspec2 поддерживает захват цветовой информации и текстур поверхности. Текстурный модуль позволяет дополнить геометрические данные сведениями о внешнем виде объекта, создавая более реалистичное цифровое представление детали.

Сохранение цвета и текстуры особенно полезно при документировании изделий, цифровом моделировании, визуальном контроле и создании электронных архивов. Это позволяет использовать полученную 3D-модель не только для анализа геометрии, но и для воспроизведения характерных особенностей поверхности, когда важны как форма, так и внешний вид объекта.
