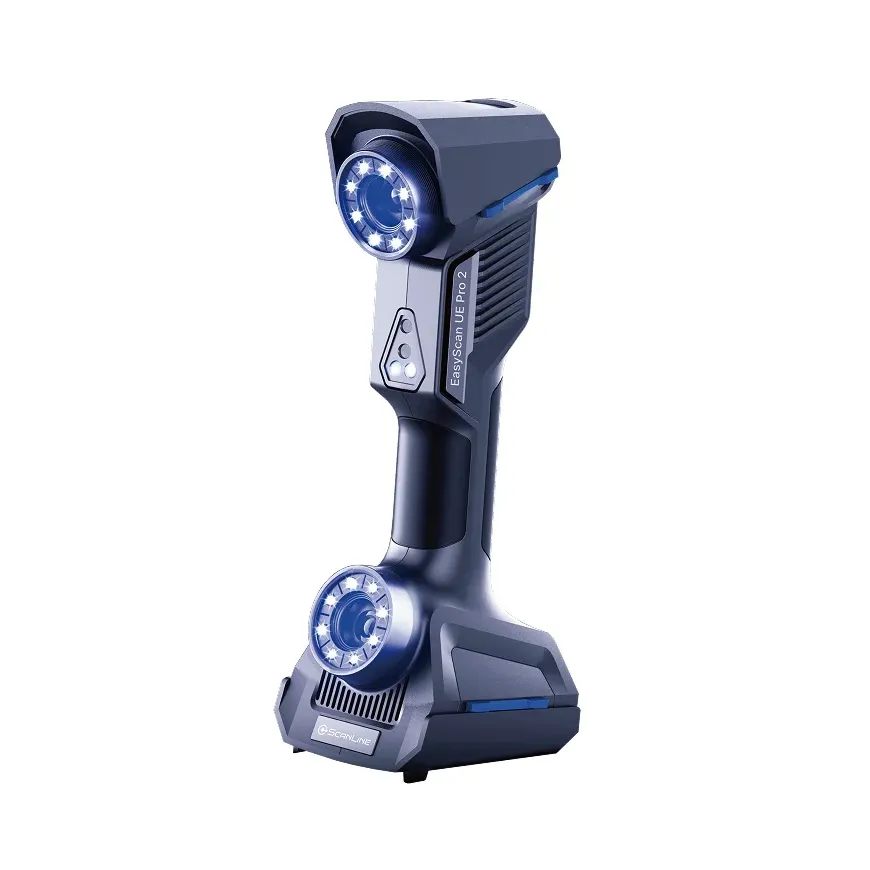

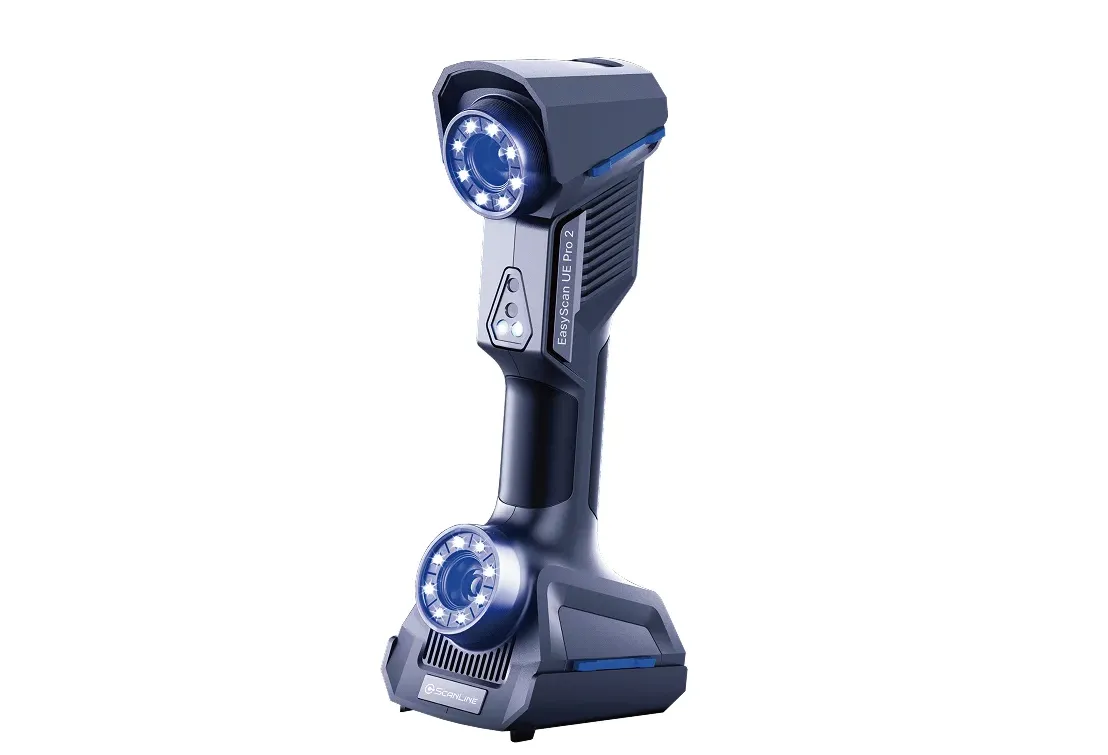

3D сканер ScanLine EasyScan UE PRO2

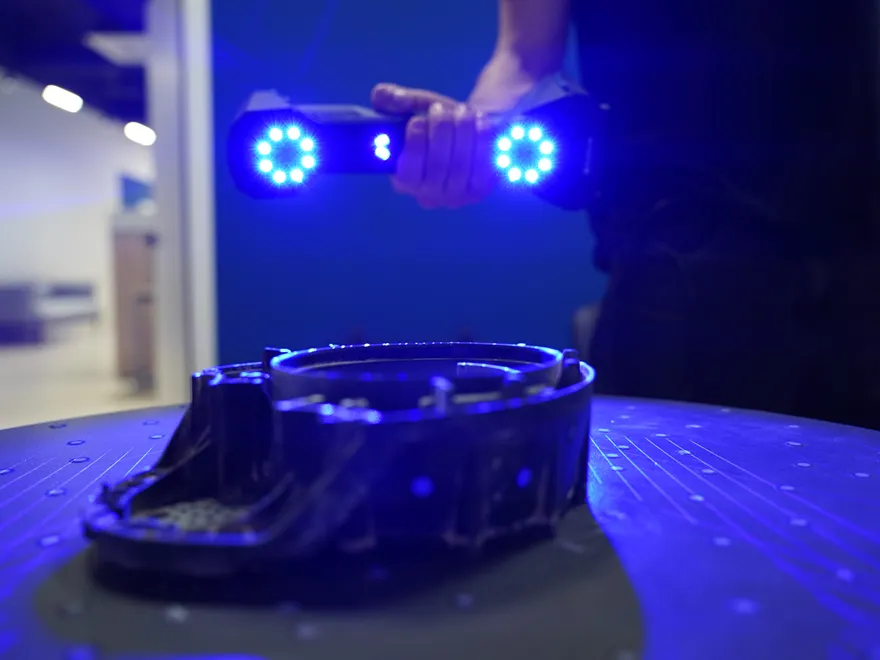

ScanLine EasyScan UE Pro2 - промышленный беспроводной 3D-сканер метрологического класса, предназначенный для высокоточного измерения и контроля геометрии деталей, обратного проектирования и цифровизации объектов различного размера. Модель обеспечивает точность до 0,014 мм и скорость сканирования до 3,460,000 точек/с, а максимальное поле зрения достигает 600x550 мм. Для работы с объектами разного размера и геометрии предусмотрены три режима сканирования: 50 перекрёстных лазерных линий для быстрого захвата больших поверхностей, 7 параллельных линий для более детального сканирования и одна лазерная линия для обработки глубоких отверстий, узких участков и других труднодоступных зон. Технология видеофотограмметрии VPG повышает объёмную точность при работе с крупногабаритными объектами и позволяет обходиться без кодированных фотограмметрических маркеров.

Профессиональный 3D-сканер для метрологии - точность до 0,02 мм

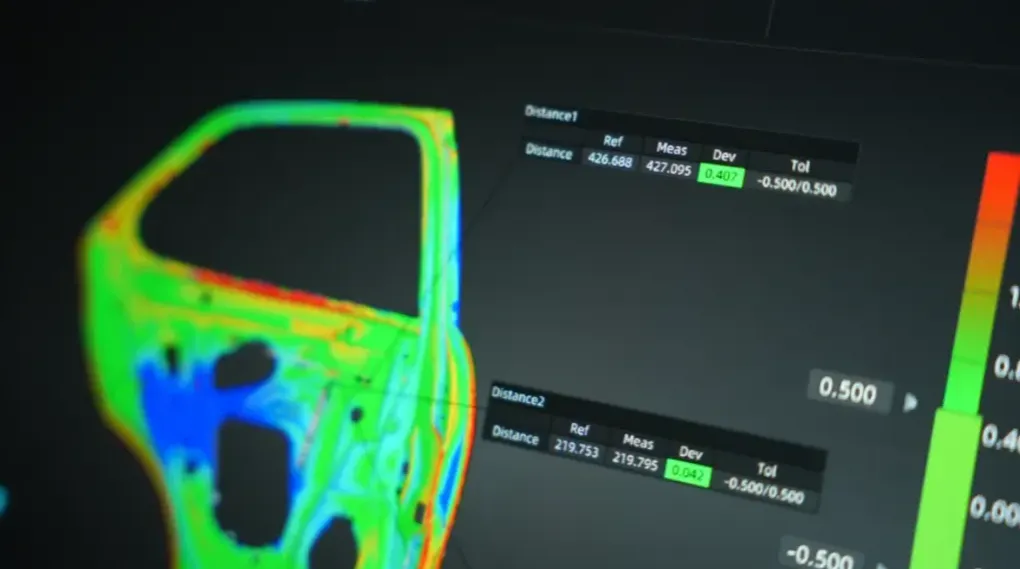

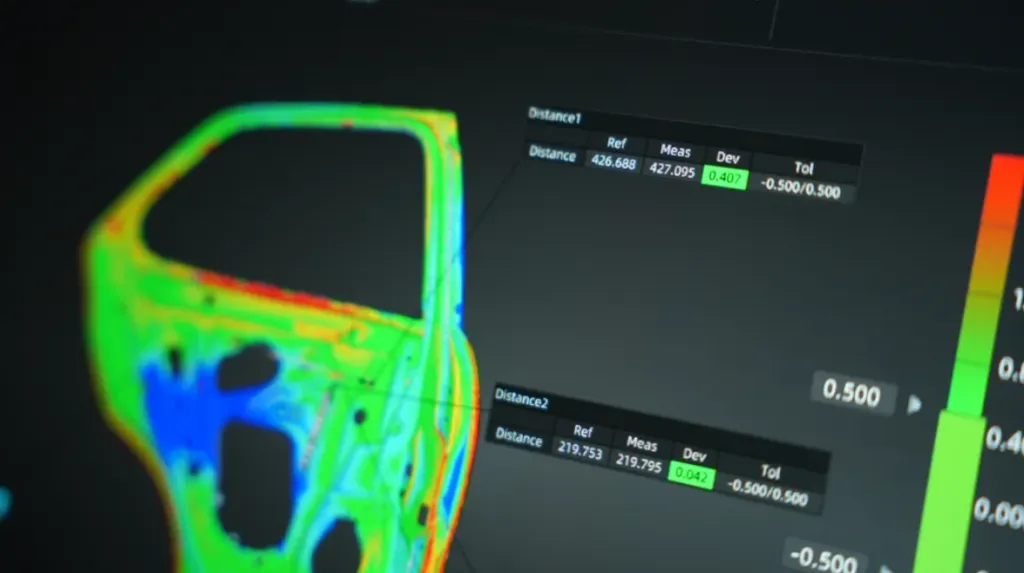

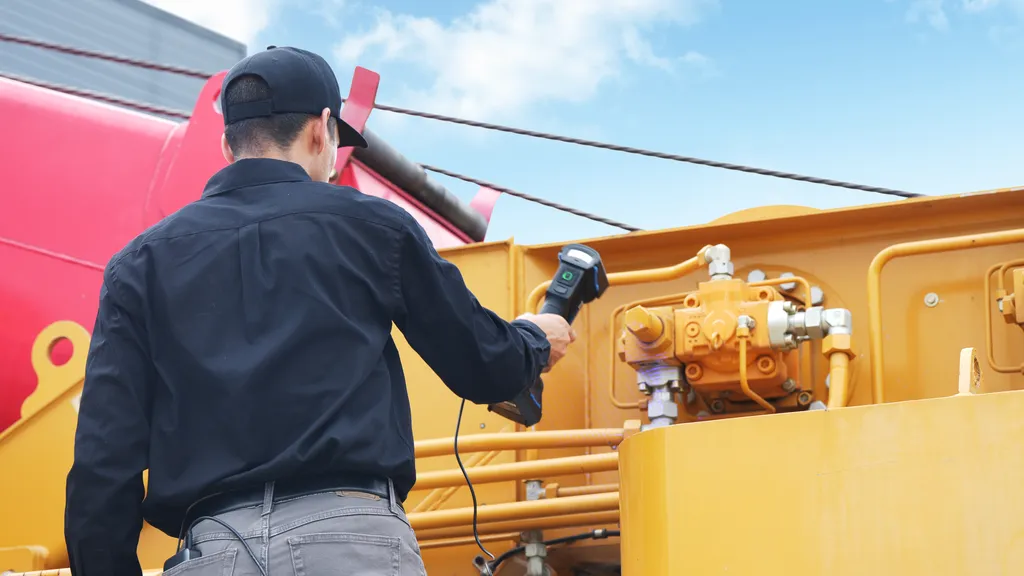

EasyScan UE Pro2 ориентирован на промышленное применение, где важны точность измерений, высокая скорость работы и мобильность оборудования. Сканер подходит для контроля размеров и геометрии деталей, выявления отклонений относительно CAD-модели, проверки качества готовых изделий, обратного проектирования, контроля оснастки и технологической оснастки. Благодаря беспроводному формату устройство также удобно использовать при техническом обслуживании и инспекции крупногабаритного оборудования непосредственно на производственной площадке.

Важным преимуществом ScanLine EasyScan UE Pro2 являются высокие метрологические характеристики. Точность сканирования достигает 0,014 мм, а объёмная точность в стандартном режиме составляет 0,014 + 0,025 мм/м. При использовании встроенной технологии видеофотограмметрии этот показатель повышается до 0,014 + 0,012 мм/м. Благодаря этому сканер подходит не только для создания цифровых копий объектов, но и для профессионального контроля геометрии и выполнения точных измерений.

Три режима лазерного сканирования

EasyScan UE Pro2 оснащён синим лазером и поддерживает три режима сканирования, каждый из которых предназначен для определённых задач и типов объектов.

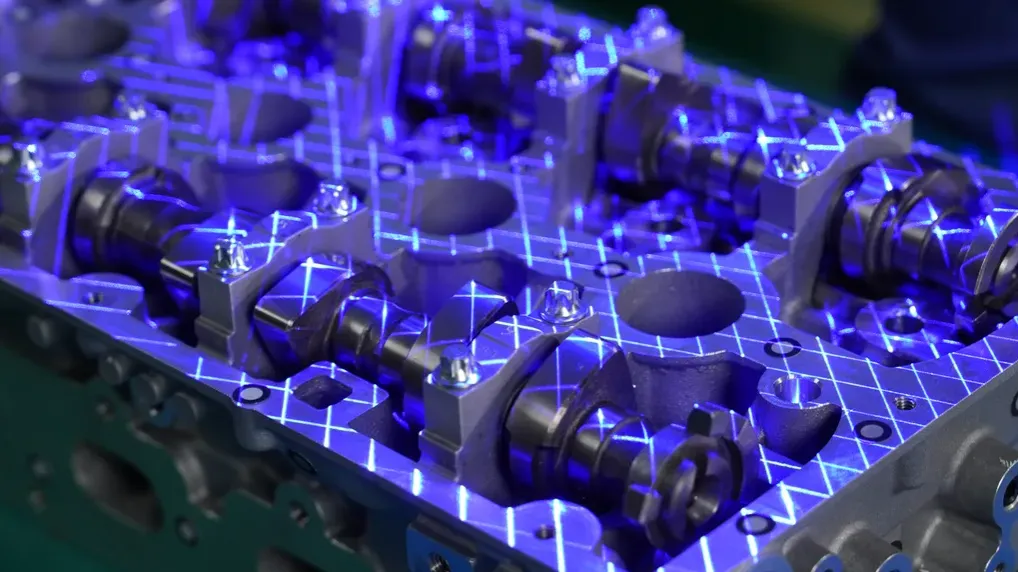

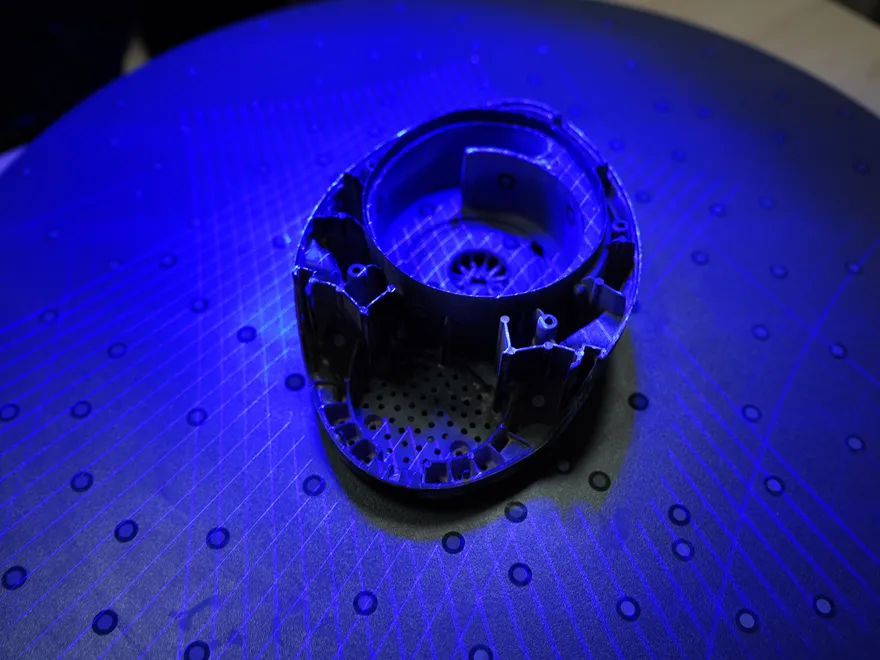

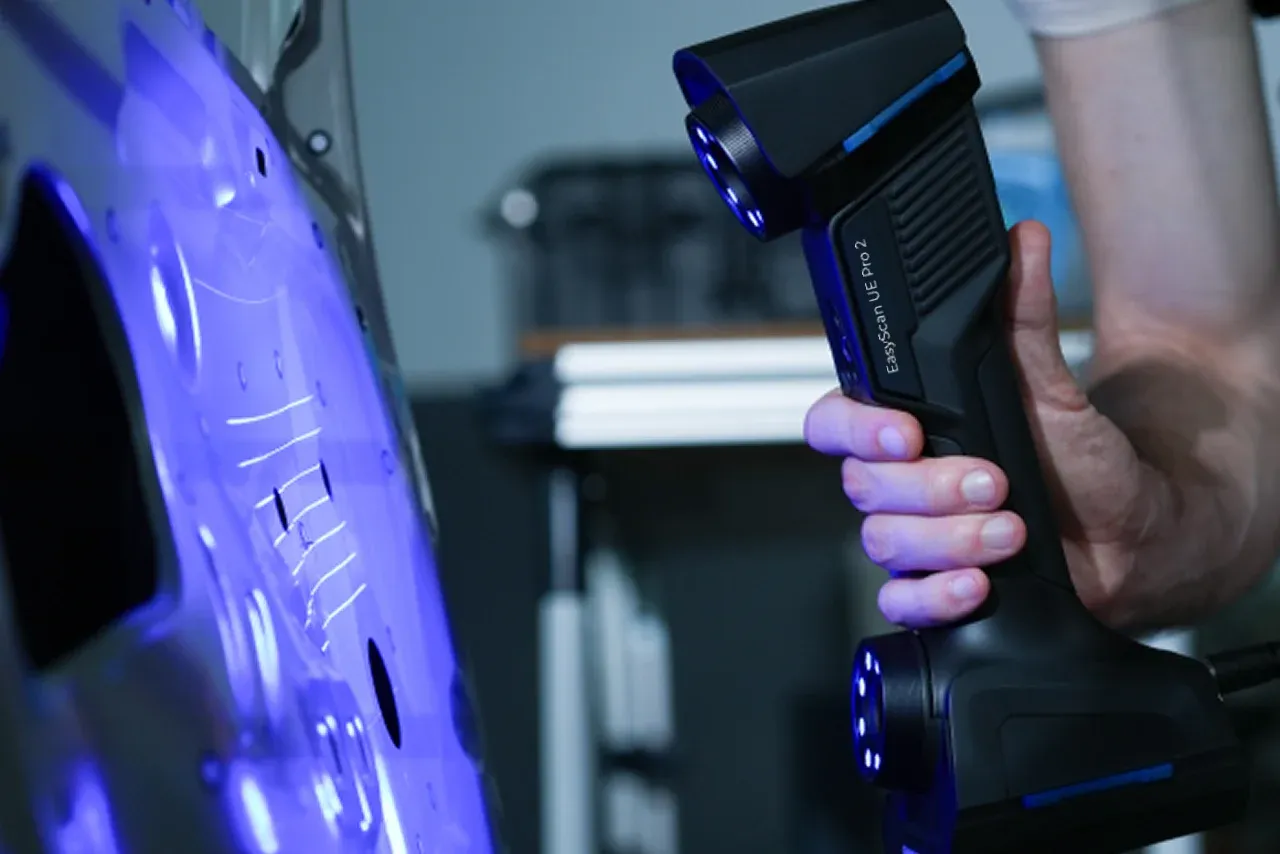

50 лазерных линий — высокоскоростное сканирование. Перекрёстная проекция 50 лазерных линий позволяет быстро захватывать большие поверхности и сложную геометрию, обеспечивая высокую производительность при работе с крупными объектами. Этот режим подходит для сканирования кузовных элементов, деталей промышленного оборудования, крупных корпусов, пресс-форм и других изделий, где важно максимально быстро получить значительный объём 3D-данных. Скорость сканирования достигает 3,46 млн точек/с, а частота захвата — до 180 кадров/с.

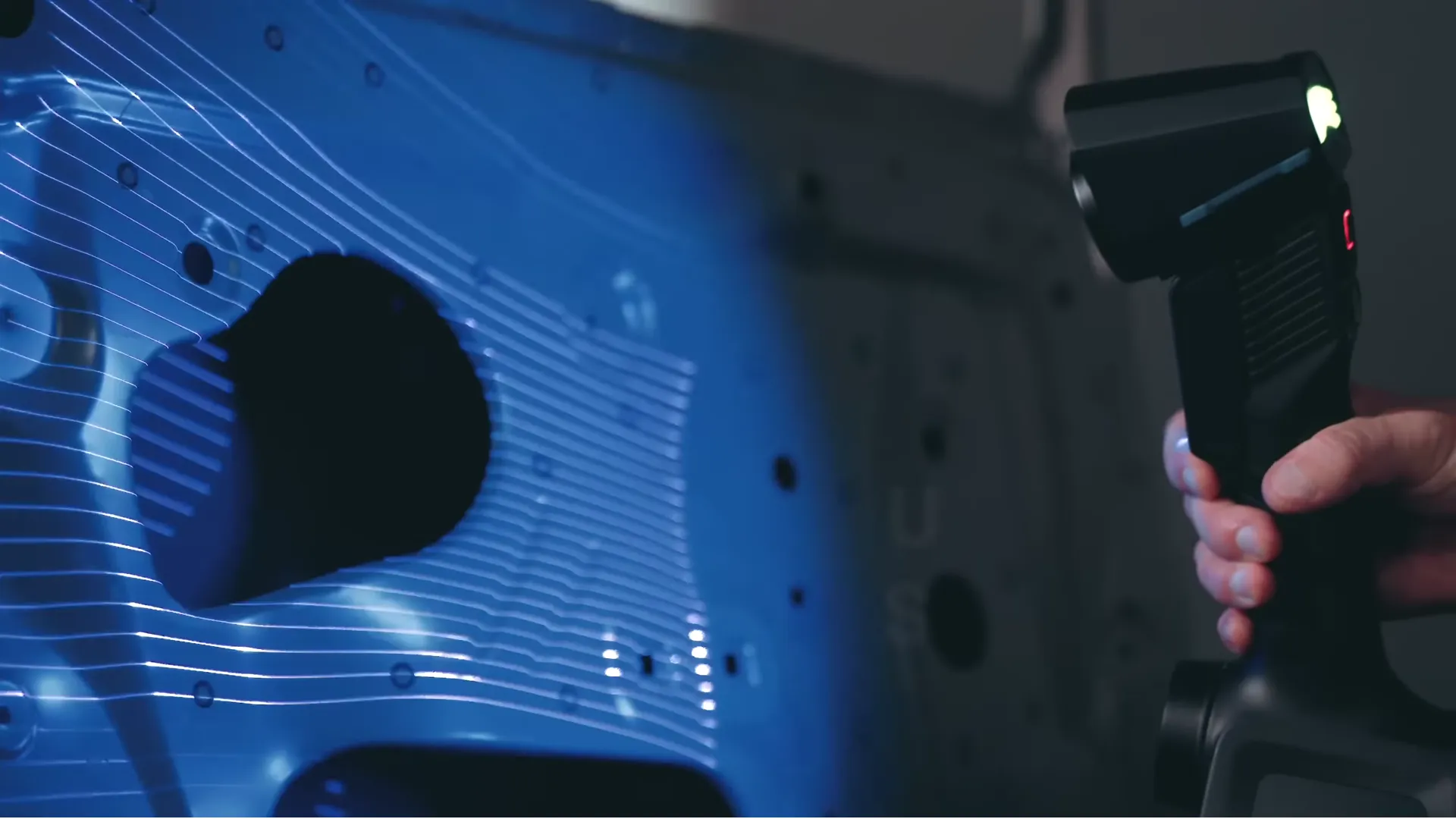

7 параллельных лазерных линий — детализированное сканирование. Этот режим предназначен для обработки участков со сложной геометрией, небольших элементов, рёбер, отверстий и других зон, где требуется высокая плотность получаемых данных. Параллельная проекция лазерных линий позволяет точнее передавать мелкие особенности поверхности и геометрии объекта. Минимальное расстояние между точками может составлять всего 0,01 мм, что делает данный режим подходящим для детального сканирования небольших и сложных участков.

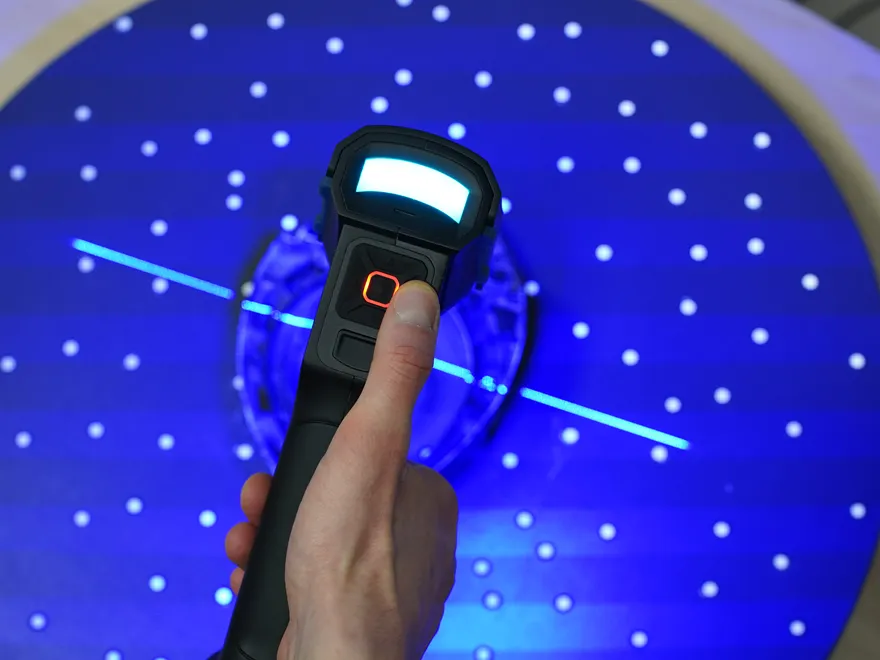

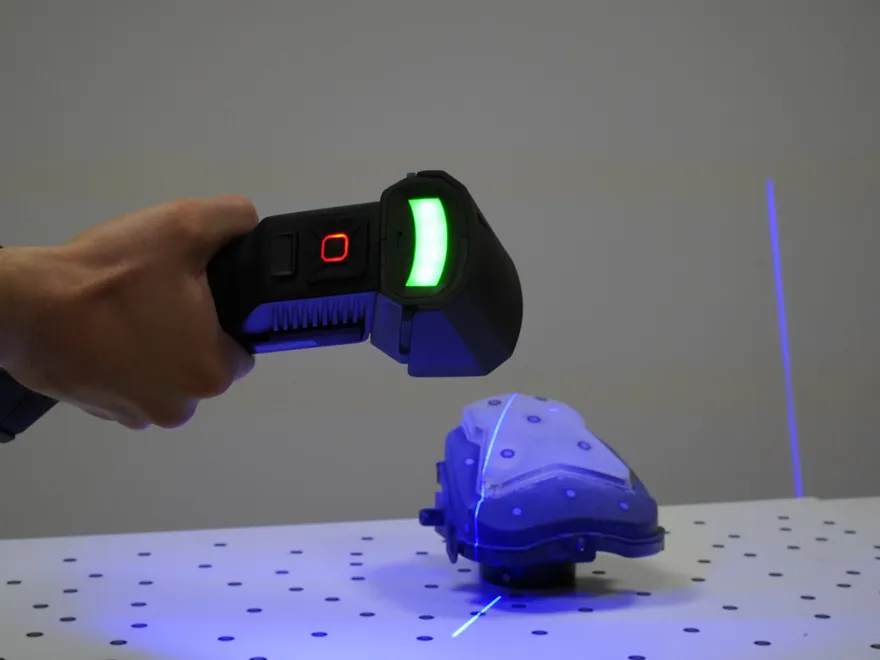

1 лазерная линия — сканирование глубоких и узких участков. Однолинейный режим предназначен для захвата данных в глубоких отверстиях, узких каналах, карманах и других труднодоступных зонах, где многолинейное сканирование может быть ограничено особенностями геометрии. Специальная функция оптимизации глубоких отверстий в программном обеспечении помогает повысить полноту захвата и получить более подробные данные о поверхности внутри таких участков.

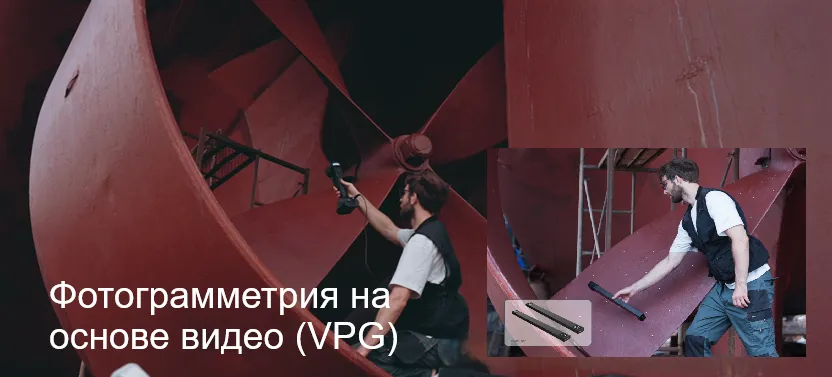

Видеофотограмметрия (VPG) без кодированных маркеров

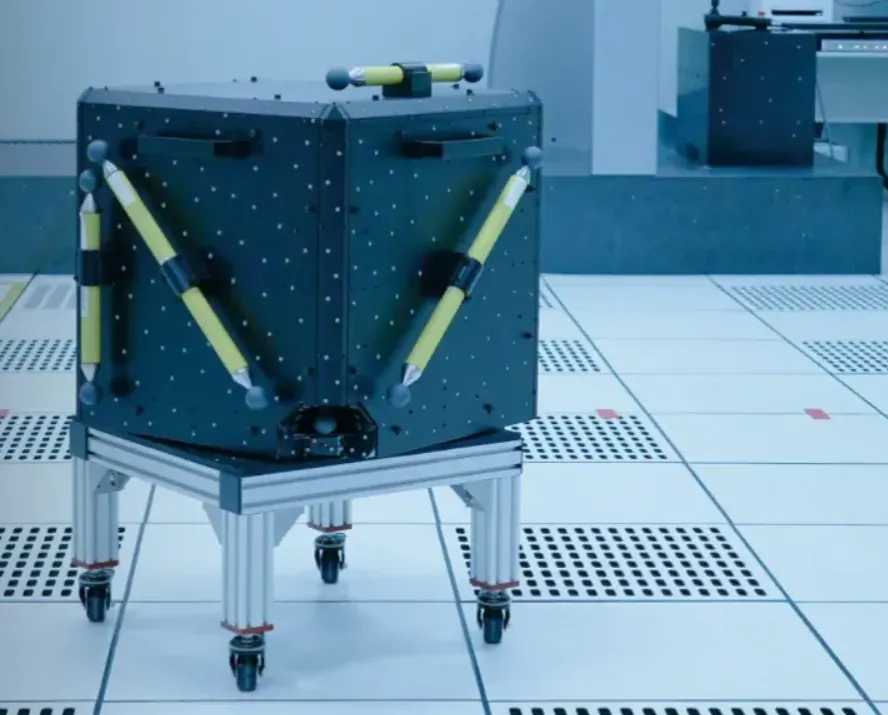

EasyScan UE Pro2 оснащён встроенной технологией видеофотограмметрии VPG, которая помогает сохранять высокую стабильность и точность геометрии при сканировании крупногабаритных объектов. В отличие от традиционного фотограмметрического подхода, VPG не требует предварительной установки кодированных фотограмметрических маркеров для построения масштабной системы, благодаря чему сокращается время подготовки объекта к работе.

Технология особенно полезна при сканировании деталей и конструкций длиной более 1,5 м, где обычного режима отслеживания может быть недостаточно для обеспечения требуемой объёмной точности. При использовании VPG объёмная точность достигает 0,014 + 0,012 мм/м. Это делает данный режим подходящим для измерения крупных деталей, кузовных элементов, промышленных конструкций, компонентов машин и оборудования, а также других объектов, для которых важна стабильность результатов по всему объёму сканирования.

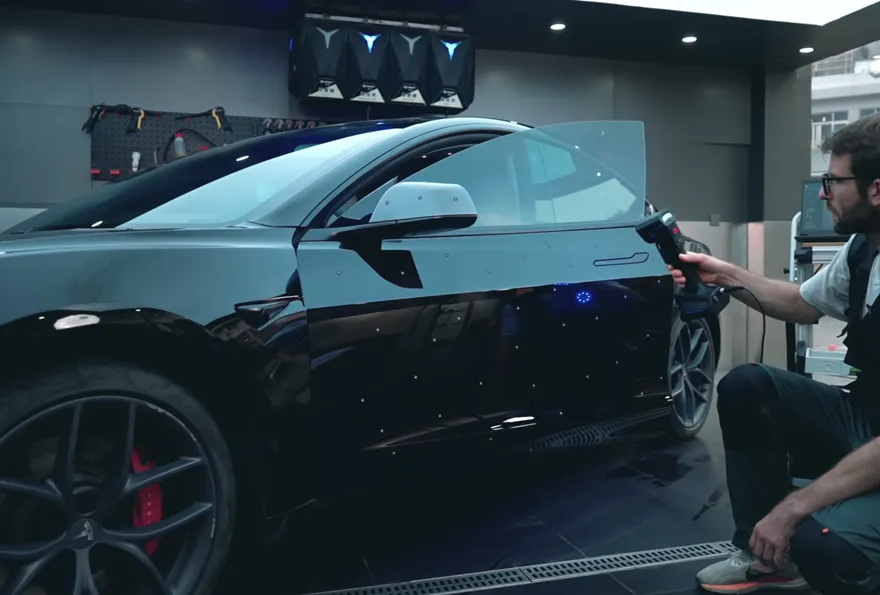

Беспроводная работа

Беспроводной режим — одна из ключевых особенностей EasyScan UE Pro2. Встроенный вычислительный модуль выполняет часть обработки получаемых данных непосредственно в сканере, после чего информация передаётся на рабочую станцию по беспроводной сети. Такой подход избавляет оператора от необходимости постоянно находиться рядом с компьютером и обеспечивает большую свободу перемещения вокруг объекта во время сканирования.

Для беспроводного подключения используется Wi-Fi 6, а максимальная дальность передачи при отсутствии помех достигает 35 м. Беспроводная передача данных не снижает заявленные метрологические характеристики сканера. Для работы в этом режиме требуется совместимый маршрутизатор Wi-Fi 6, подключённый к компьютеру.

Помимо беспроводного подключения, EasyScan UE Pro2 поддерживает проводной режим работы. В зависимости от конфигурации сканер может подключаться к рабочей станции через USB 3.0 или сетевой интерфейс. Возможность переключаться между проводным и беспроводным подключением позволяет адаптировать сканер под разные условия эксплуатации — от мобильных измерений непосредственно на производстве до работы в качестве стационарной измерительной системы на подготовленном рабочем месте.

Работа с различными поверхностями

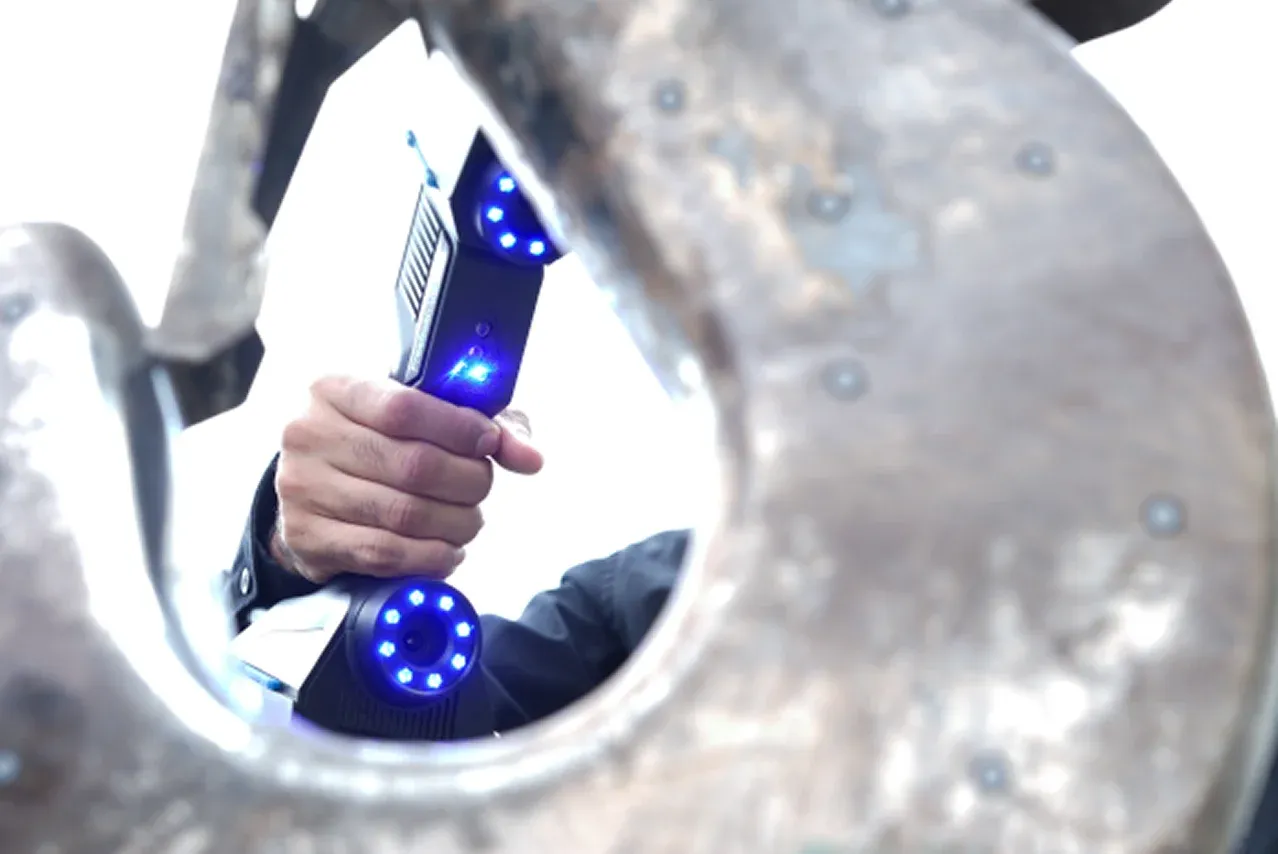

Синий лазер EasyScan UE Pro2 обеспечивает стабильный захват данных при работе с поверхностями различного типа. Сканер подходит для обычных, тёмных и отражающих материалов, благодаря чему может применяться для широкого спектра промышленных деталей. При сканировании прозрачных, зеркальных или сильно отражающих поверхностей может потребоваться предварительная обработка объекта специальным матирующим составом или другим рекомендованным средством.

В результате EasyScan UE Pro2 подходит для цифровизации металлических и пластиковых компонентов, а также тёмных и блестящих деталей. При этом сканирование вибрирующих, подвижных или чрезмерно мягких объектов не рекомендуется: изменение положения поверхности во время захвата может привести к ошибкам совмещения отдельных участков и снизить качество итоговой 3D-модели.

Контроль качества данных в реальном времени

Во время сканирования оператор может в реальном времени контролировать рабочее расстояние и качество захвата данных. Цветовая индикация помогает правильно позиционировать устройство относительно поверхности: синий цвет указывает на слишком большое расстояние, зелёный — на оптимальное, а красный — на слишком малое. Дополнительно программное обеспечение отображает визуальную оценку качества получаемых данных.

Такая система подсказок позволяет оперативно корректировать положение сканера во время работы, поддерживать стабильный захват поверхности и снижать вероятность появления пропусков или участков с недостаточной детализацией в итоговой 3D-модели.

Работа с маркерами

Несмотря на наличие встроенной видеофотограмметрии VPG, EasyScan UE Pro2 поддерживает и традиционный способ сканирования с использованием маркеров. Они помогают обеспечить стабильное совмещение отдельных кадров и участков проекта, что особенно актуально при работе с объектами сложной формы или повторяющимися элементами геометрии.

Программное обеспечение EasyScan поддерживает различные типы маркеров, а также позволяет выполнять отдельное сканирование глобальных маркеров. Для надёжного совмещения данных в общих областях рекомендуется использовать не менее четырёх распознаваемых маркеров. Минимальный размер маркера, который может распознать система, составляет 3 мм.

Таким образом, EasyScan UE Pro2 предоставляет несколько вариантов позиционирования и совмещения данных. В зависимости от особенностей объекта оператор может использовать маркеры, встроенную видеофотограмметрию VPG или программные алгоритмы совмещения, не требующие дополнительной разметки поверхности.

Программное обеспечение EasyScan

Программное обеспечение EasyScan разработано для упрощения процесса 3D-сканирования и повышения удобства работы оператора. Сетка в реальном времени отображает формируемую 3D-модель непосредственно во время захвата данных, позволяя сразу контролировать полноту и качество сканирования. Это помогает сократить количество повторных проходов и уменьшить объём последующей обработки и совмещения полученных данных.

Для типовых задач предусмотрены шаблоны сканирования, с помощью которых можно заранее сохранить необходимые параметры и быстро применять их при последующей работе. Это избавляет от постоянной ручной настройки и обеспечивает единообразные условия сканирования при выполнении серии аналогичных измерений.

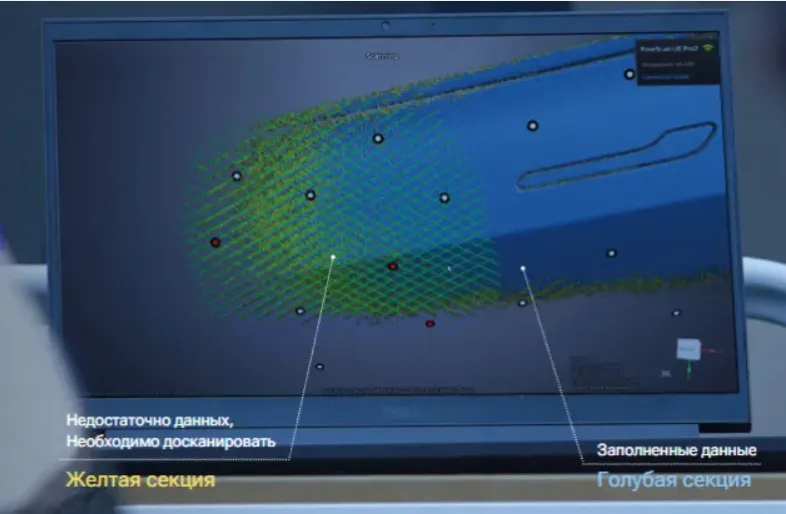

Дополнительные средства визуального контроля помогают оператору правильно выдерживать рабочее расстояние. Цвет лазерных линий в трёхмерном окне и световые индикаторы на корпусе сканера отображают текущее положение устройства относительно поверхности. Одновременно программное обеспечение показывает качество формируемой сетки в реальном времени, благодаря чему можно сразу определить уже достаточно проработанные участки и зоны, которые необходимо просканировать повторно для получения более полной и детализированной модели.
