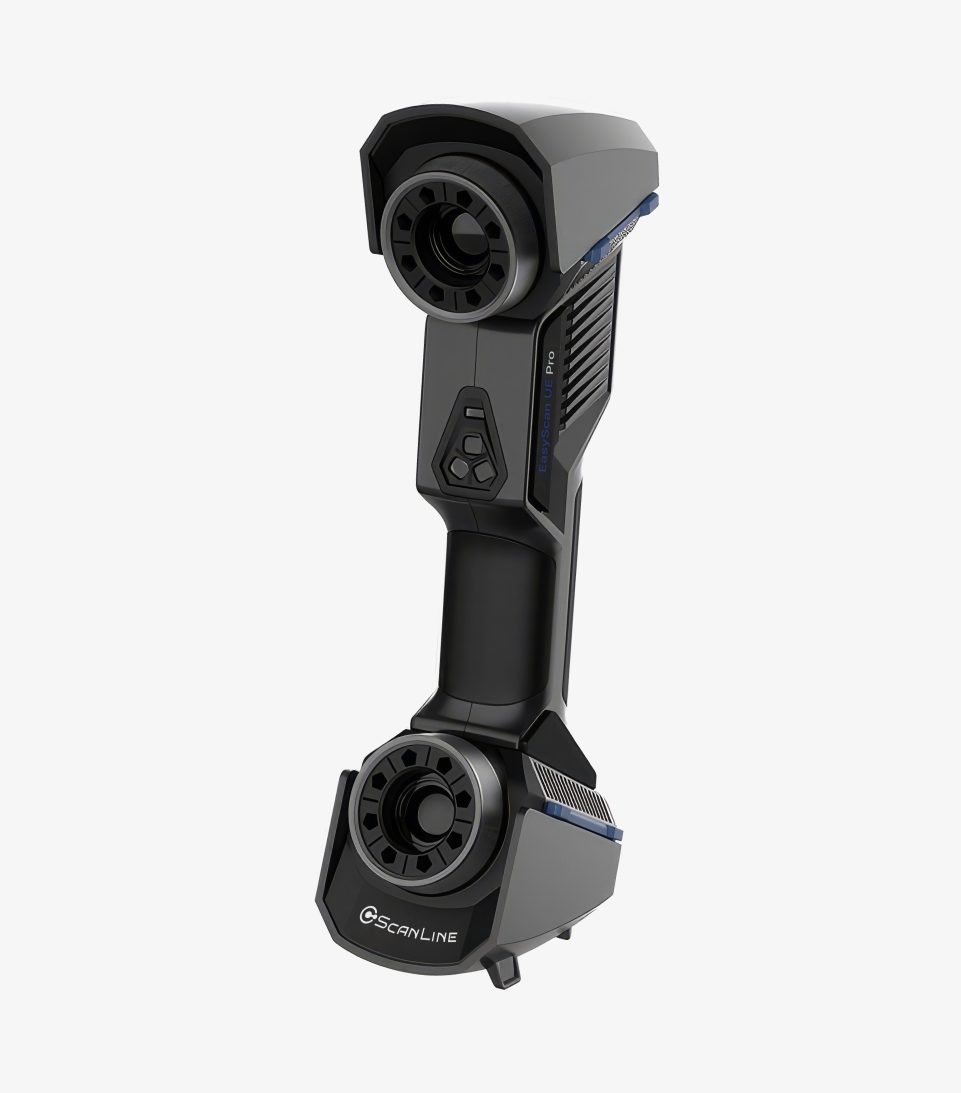

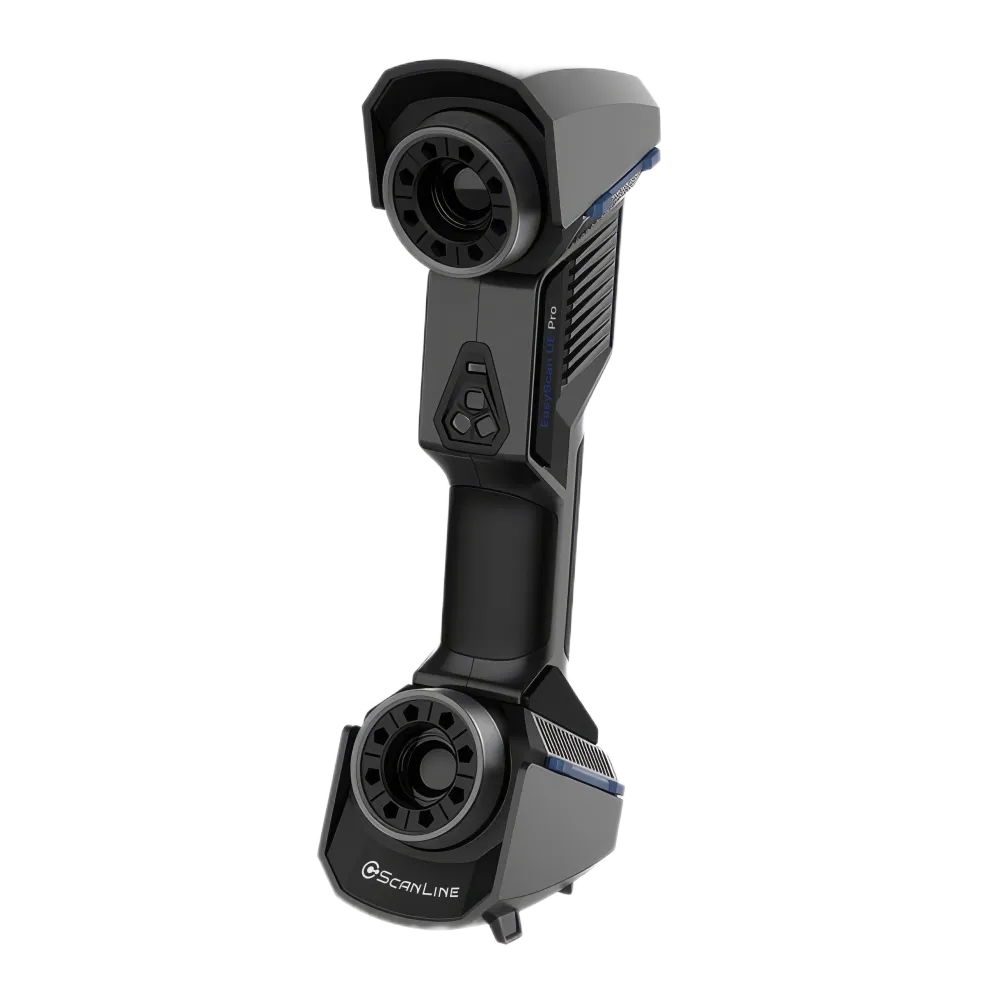

3D-сканер ScanLine EasyScan UE PRO

ScanLine EasyScan UE PRO - промышленный ручной лазерный 3D-сканер метрологического класса для высокоточного измерения и контроля геометрии, обратного проектирования, инспекции деталей и оцифровки крупногабаритных объектов. Точность до 0,014 мм, скорость сканирования до 1 850 000 точек/с, несколько режимов лазерного сканирования и встроенная фотограмметрия позволяют эффективно работать с объектами разного размера и сложности. Сканер подходит как для детализированного сканирования небольших деталей со сложной геометрией, так и для точного измерения крупных промышленных конструкций.

Сканер оснащён источником синего лазерного света и предназначен для профессионального применения в автомобильной, авиационной, транспортной, машиностроительной и других промышленных сферах. Он способен эффективно работать с тёмными и отражающими поверхностями, благодаря чему во многих случаях удаётся обойтись без предварительного нанесения матирующего спрея.

Три режима лазерного сканирования

EasyScan UE Pro оснащён несколькими группами лазерных линий, каждая из которых рассчитана на определённые задачи. Их комбинация позволяет адаптировать процесс сканирования под размер, форму и сложность объекта, обеспечивая эффективную оцифровку как небольших деталей, так и крупных промышленных изделий.

Режим с 26 лазерными линиями предназначен для быстрого сканирования обширных участков поверхности. Поле зрения до 600 × 550 мм позволяет за один проход захватывать значительный объём данных, а скорость до 1 850 000 точек/с обеспечивает высокую производительность при работе с крупными объектами.

Этот режим особенно эффективен при оцифровке автомобильных кузовов, крупных деталей и элементов оборудования, корпусов и промышленных конструкций, пресс-форм, авиационных компонентов и габаритной технологической оснастки.

Для сканирования небольших объектов и участков со сложной геометрией предусмотрен режим с 7 параллельными лазерными линиями. Он ориентирован на детальную оцифровку поверхности и позволяет точно передавать небольшие элементы и особенности формы.

Режим подходит для захвата рёбер, отверстий, пазов, мелких конструктивных деталей, сложных переходов между поверхностями, элементов пресс-форм и штампов, а также других участков, где требуется высокая детализация. Использование промышленных камер с разрешением 3,2 Мп обеспечивает точный захват геометрии и получение подробных 3D-данных.

Для сканирования труднодоступных участков предусмотрен режим с одной лазерной линией. Он удобен в ситуациях, когда использование многолинейного режима затруднено или не позволяет получить нужную детализацию. Оптимизированное расположение камер обеспечивает более эффективный захват глубоких отверстий, узких карманов, внутренних полостей и других сложных зон поверхности.

Три режима сканирования дополняют друг друга и позволяют эффективно работать с объектами разного размера и сложности: многолинейный режим обеспечивает быстрое сканирование больших поверхностей, 7 параллельных лазерных линий подходят для детальной оцифровки небольших элементов, а одиночная лазерная линия облегчает захват глубоких отверстий, узких пазов и других труднодоступных участков.

Встроенная видеофотограмметрия (VPG)

EasyScan UE Pro оснащён встроенной системой видеофотограмметрии, предназначенной для повышения стабильности пространственной точности при сканировании крупногабаритных объектов. В отличие от традиционной фотограмметрии, при которой для определения пространственного положения объекта обычно требуется предварительно размещать большое количество специальных маркеров и масштабных элементов, встроенная система позволяет быстрее определить положение объекта и контролировать общую точность измерений без нанесения кодированных маркеров.

При использовании встроенной фотограмметрии объёмная точность достигает 0,014 + 0,012 мм/м, что особенно важно при работе с крупными деталями и промышленными конструкциями.

Сканирование чёрных и отражающих поверхностей

Синий лазер и оптическая система EasyScan UE Pro обеспечивают эффективное сканирование поверхностей разных типов, включая тёмные, чёрные и отражающие материалы. Это особенно важно для промышленного применения, где часто приходится работать с металлическими, окрашенными и полированными деталями, которые могут быть сложными для оцифровки с помощью обычных оптических систем.

Сканирование без маркеров

EasyScan UE Pro поддерживает несколько способов совмещения получаемых данных. Встроенная фотограмметрическая система позволяет сканировать крупные объекты без предварительного нанесения кодированных маркеров. При обычном лазерном сканировании для совмещения отдельных кадров могут использоваться характерные геометрические элементы поверхности или маркеры — выбор зависит от особенностей объекта и условий работы.

Такой подход позволяет подобрать оптимальный способ позиционирования данных для конкретной задачи и повысить удобство и стабильность процесса сканирования.

Основные области применения

ScanLine EasyScan UE Pro подходит для широкого спектра промышленных задач. В автомобильной отрасли сканер используют для оцифровки кузовов, деталей, элементов салона, компонентов подвески и двигателя, а также для контроля качества при производстве и ремонте. В авиастроении устройство позволяет проверять геометрию компонентов, анализировать повреждения и контролировать результаты ремонтных работ.

В машиностроении сканер применяется для измерения деталей и узлов, обратного проектирования и проверки геометрии после механической обработки. Возможность детально оцифровывать рабочие поверхности и выявлять следы износа делает его полезным при производстве и контроле пресс-форм, штампов и технологической оснастки.

Кроме того, EasyScan UE Pro подходит для сканирования крупногабаритных транспортных компонентов, восстановления геометрии повреждённых деталей и получения точных трёхмерных данных для инженерных исследований, анализа существующих конструкций и разработки новых изделий.

Компания OOO "Интегратор промышленных решений" - официальный дистрибьютор ScanLine
