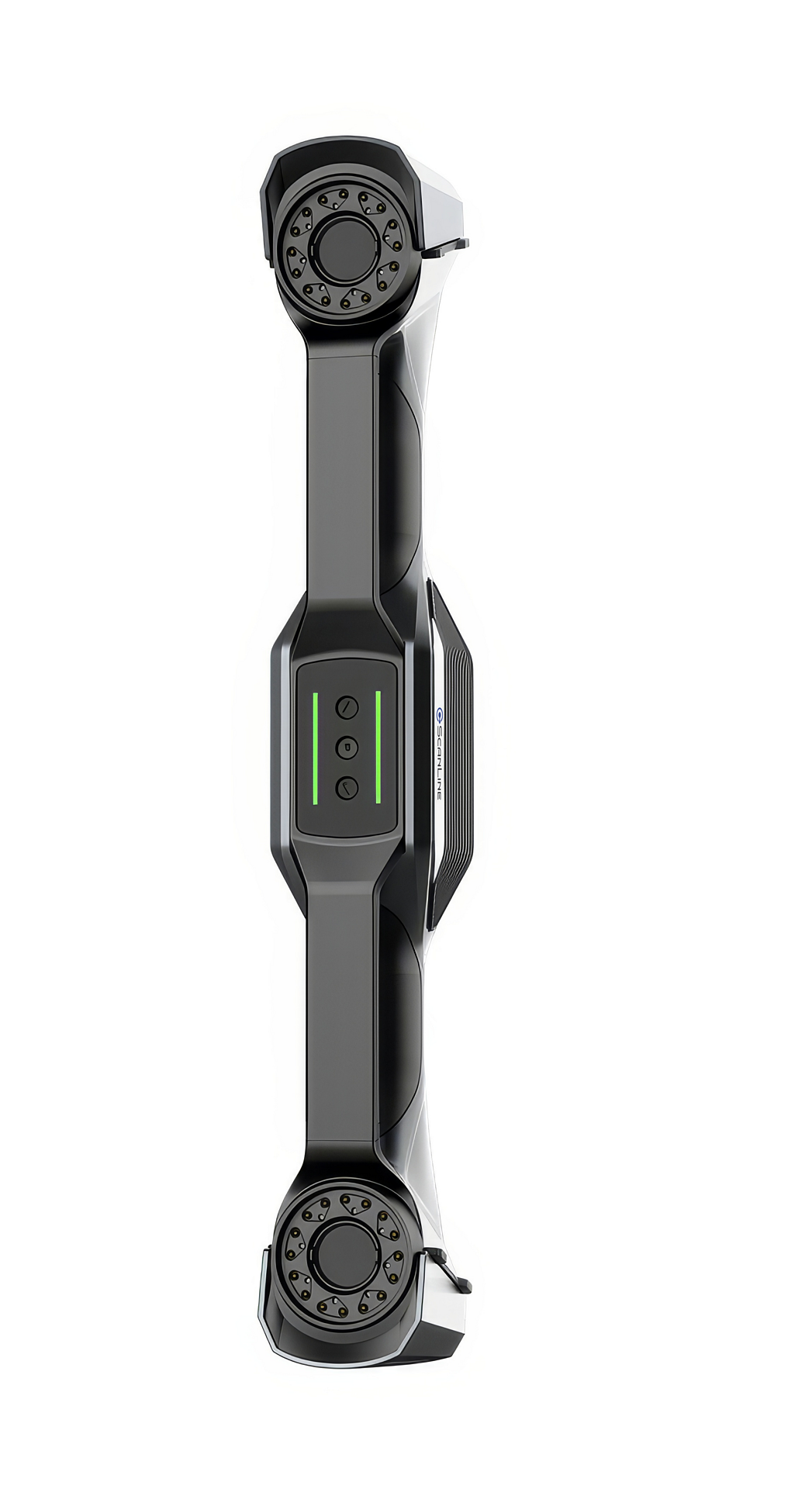

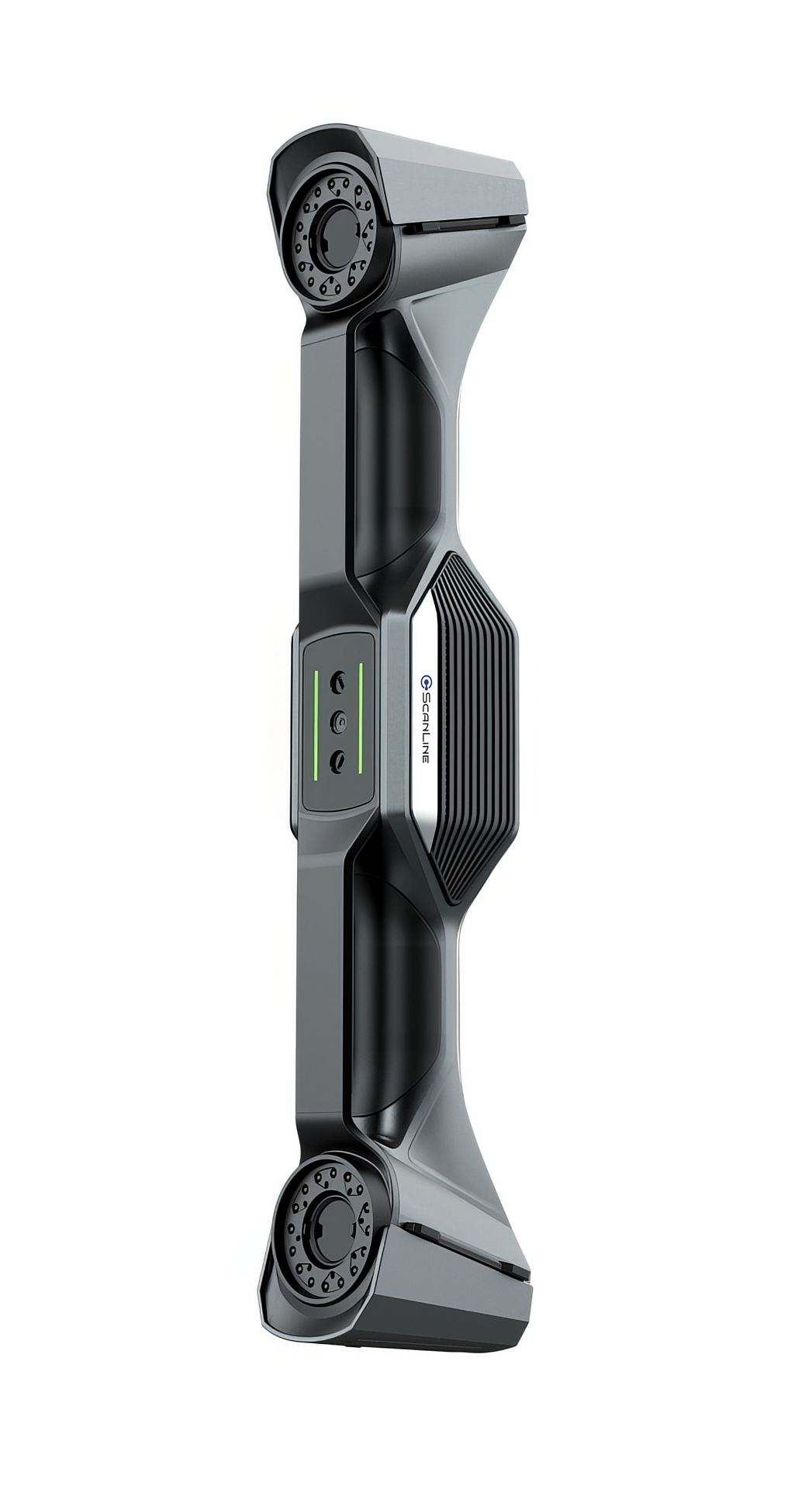

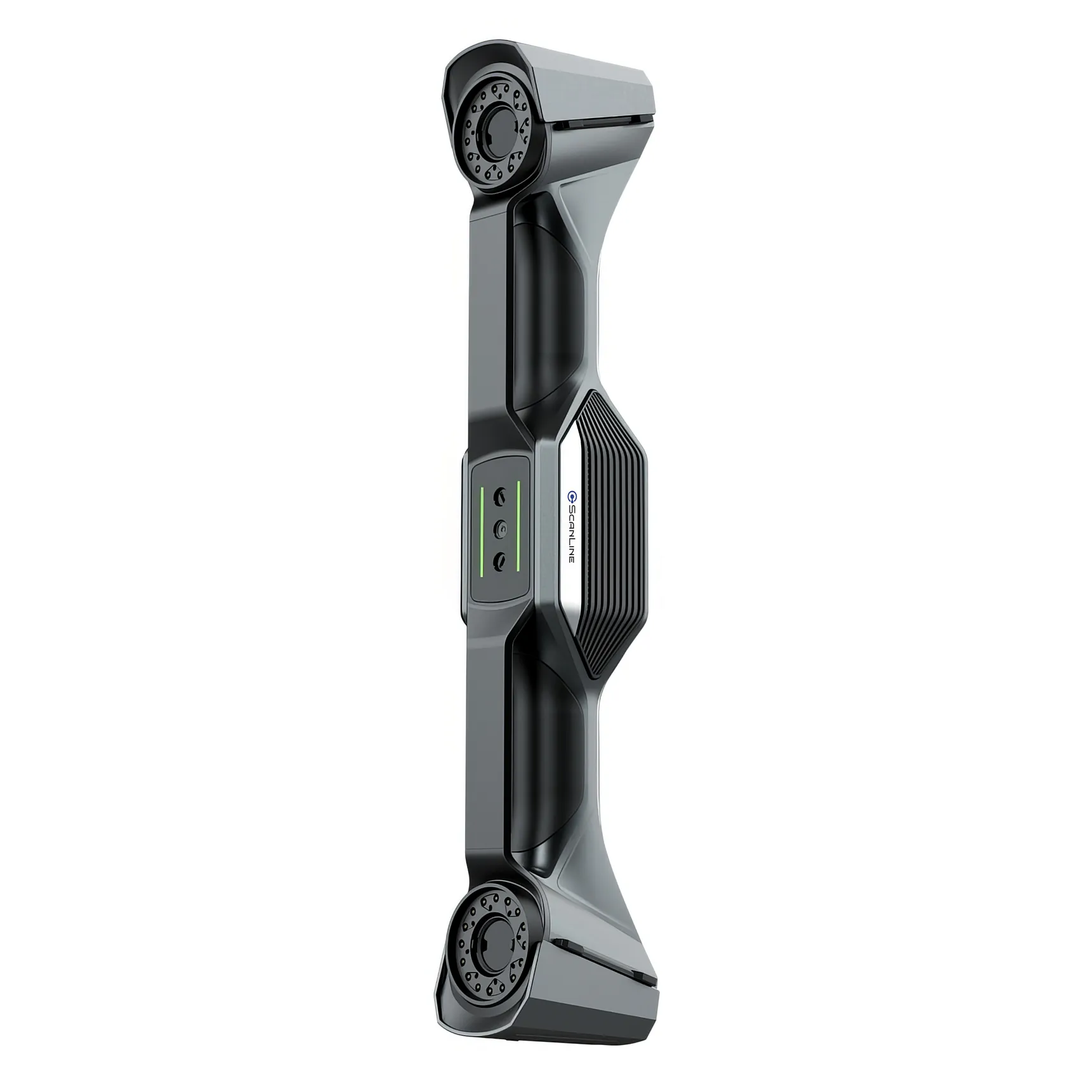

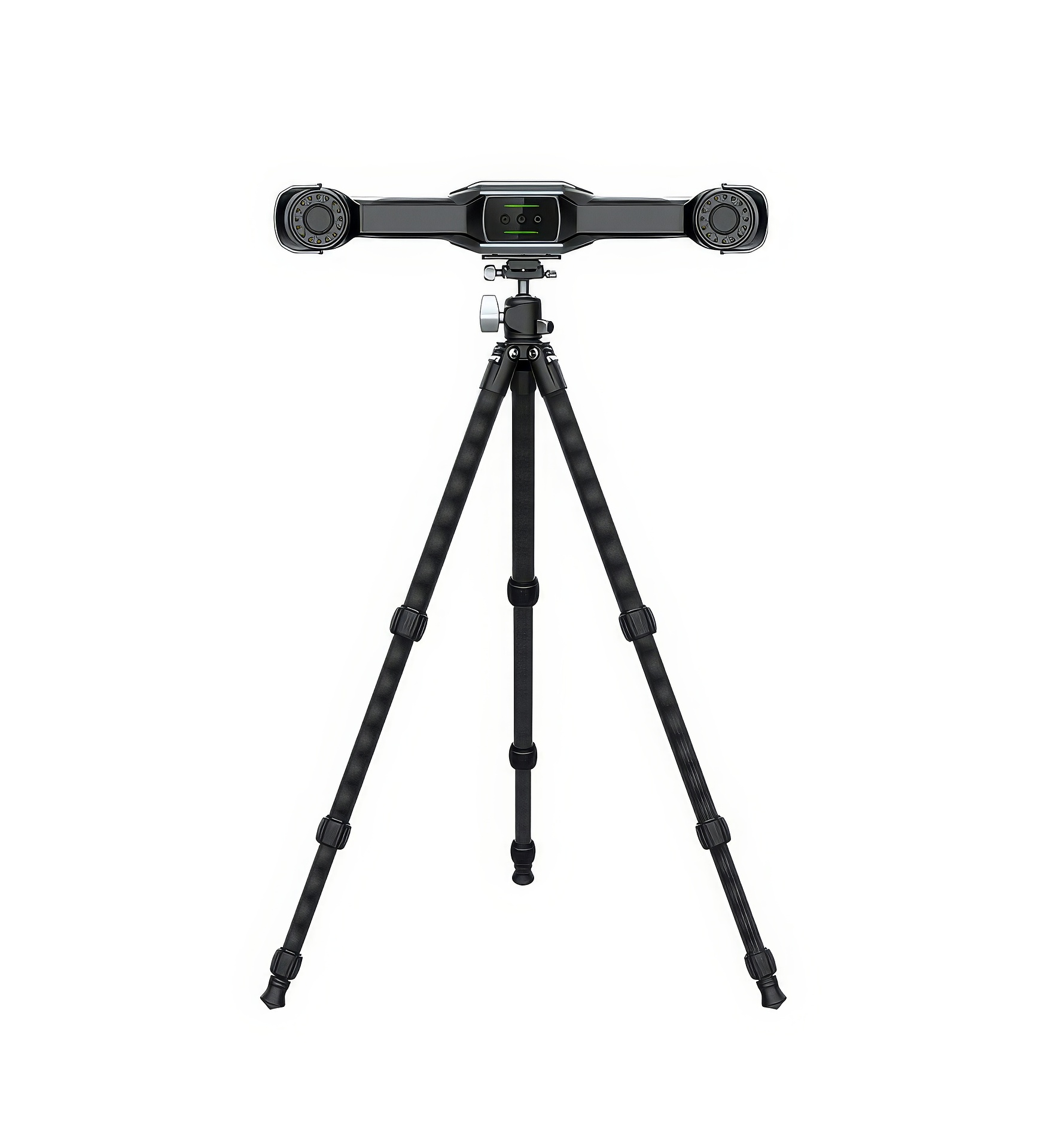

3D-сканер ScanLine EasyScan UE ProNova

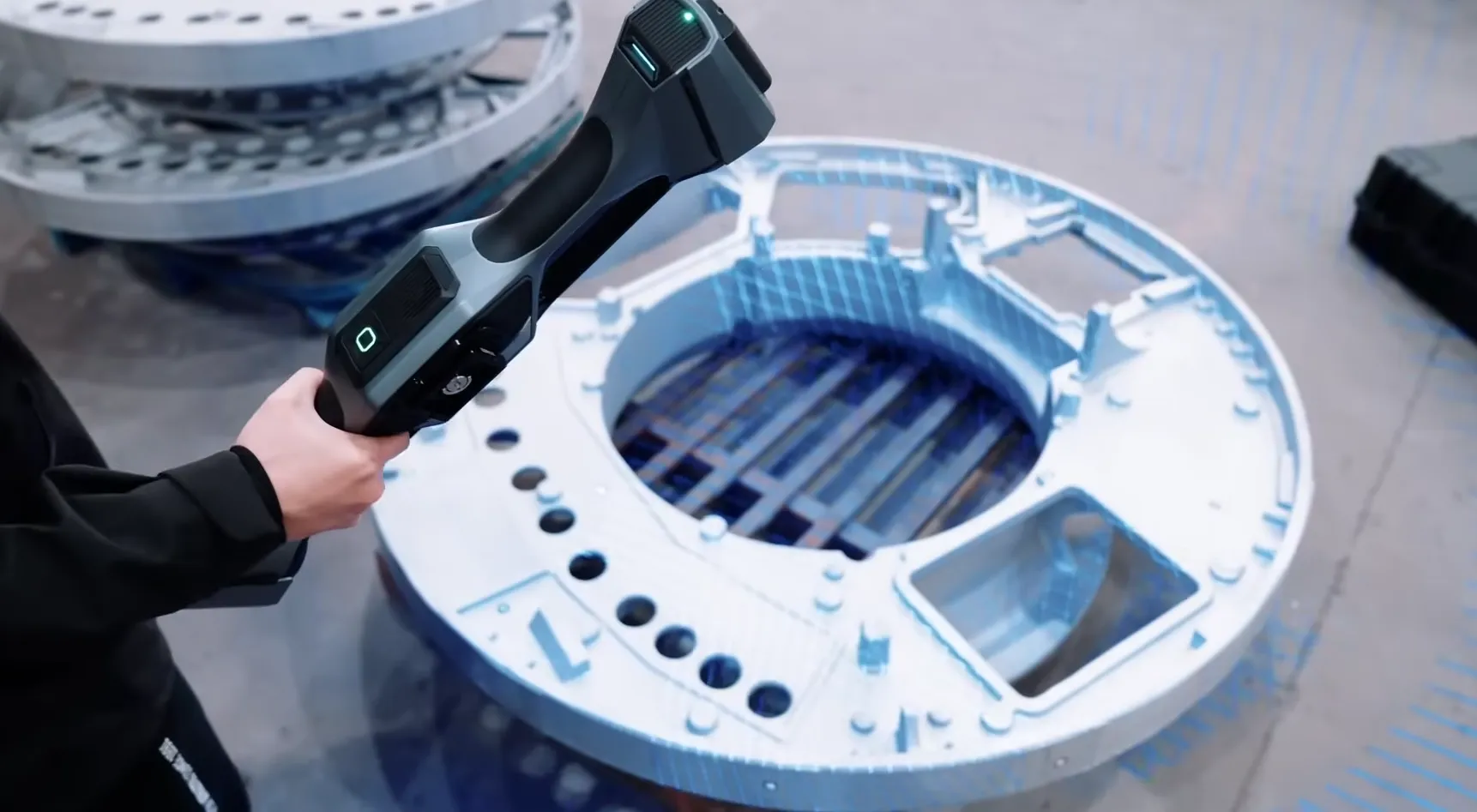

ScanLine EasyScan UE ProNova — промышленный беспроводной 3D-сканер метрологического класса, предназначенный для оперативного получения точных трёхмерных данных с крупногабаритных деталей, транспортных средств, машин и промышленного оборудования. Модель отличается большим полем зрения до 2600×2200 мм, благодаря чему за один проход можно охватывать значительные участки поверхности и сокращать общее время сканирования. Сканер оснащён 50 синими лазерными линиями, обеспечивает скорость захвата до 4 600 000 точек/с и поддерживает встроенную видеофотограмметрию VPG, которая помогает сохранять стабильность и точность измерений при работе с крупными объектами.

Беспроводной режим EasyScan UE ProNova обеспечивает свободу перемещения вокруг крупногабаритных деталей, автомобилей и промышленного оборудования без привязки к длине кабеля. Встроенный вычислительный модуль обрабатывает получаемые данные непосредственно в процессе сканирования, а сменный аккумулятор позволяет быстро заменить батарею и продолжить работу без длительных перерывов на зарядку. При необходимости сканер можно подключить к компьютеру по проводному оптоволоконному соединению. При массе всего 1,6 кг устройство удобно использовать для продолжительных измерений, поскольку оно не создаёт значительной нагрузки на оператора.

Широкоформатное 3D-сканирование

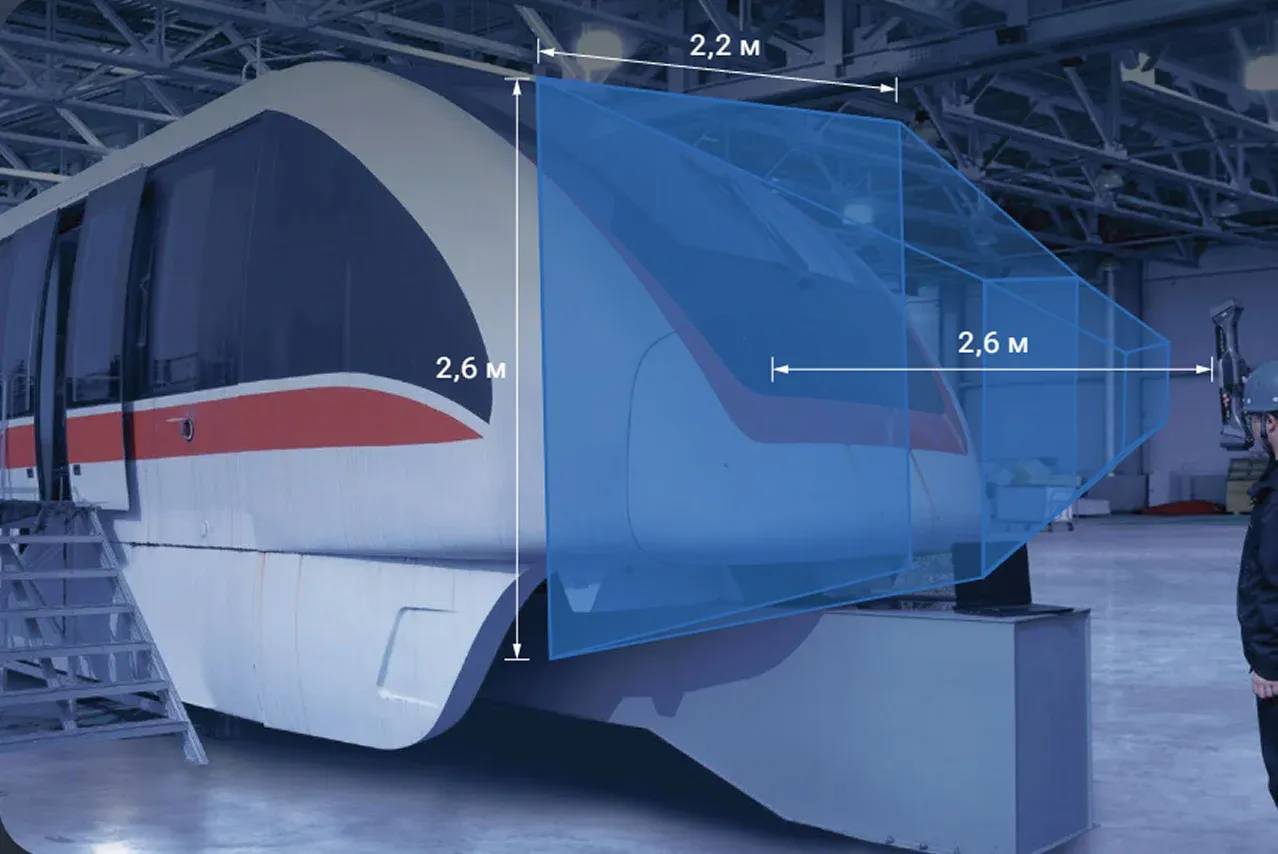

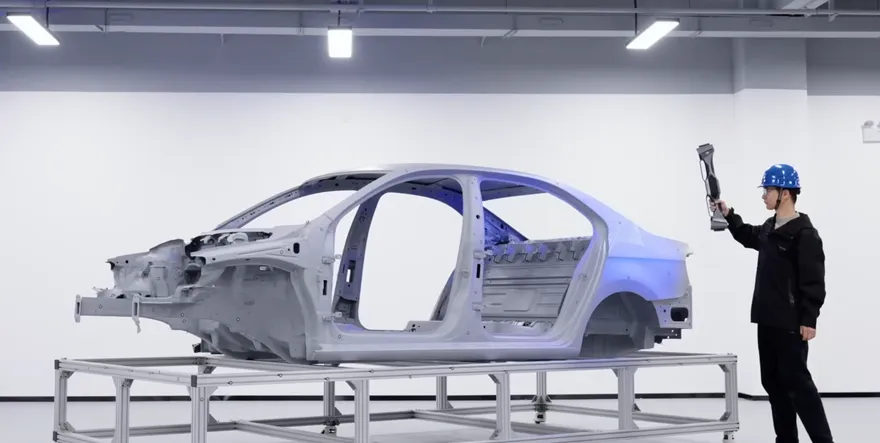

Одним из ключевых преимуществ EasyScan UE ProNova является большое поле зрения до 2,6 × 2,2 м, позволяющее за один проход захватывать значительные участки поверхности и реже перемещать сканер относительно объекта. Рабочая дистанция достигает 2600 мм, благодаря чему оператор может измерять крупные детали и конструкции с удобного расстояния. Такие возможности особенно востребованы при сканировании кузовов автомобилей, крупногабаритных литых деталей, строительной и горнодобывающей техники, промышленного оборудования, резервуаров и других объектов, которые невозможно разместить на стандартном измерительном столе.

Большая зона захвата дополняется высокой скоростью сбора данных. EasyScan UE ProNova использует до 50 синих лазерных линий, одновременно получая значительный объём информации о поверхности. Скорость сканирования достигает 4,6 млн точек/с, что позволяет быстро формировать плотную трёхмерную модель крупного объекта и сокращать продолжительность измерительного цикла.

Три рабочих диапазона для разных задач

Несмотря на большое поле зрения, EasyScan UE ProNova рассчитан не только на сканирование крупногабаритных объектов. В программном обеспечении предусмотрены три рабочих диапазона, которые позволяют выбирать оптимальную дистанцию в зависимости от размеров объекта и характера измерительной задачи:

• Ближний диапазон — 300–800 мм — для работы на небольшом расстоянии и получения детализированных данных;
• Стандартный диапазон — 600–1500 мм — универсальный вариант для большинства измерительных задач;
• Дальний диапазон — 1200–2600 мм — для быстрого захвата крупных поверхностей с увеличенного расстояния.

Такое разделение позволяет использовать один сканер для измерения как отдельных участков деталей, так и крупногабаритных конструкций. Программное обеспечение дополнительно контролирует положение устройства относительно объекта и с помощью визуального индикатора помогает оператору поддерживать оптимальную рабочую дистанцию.

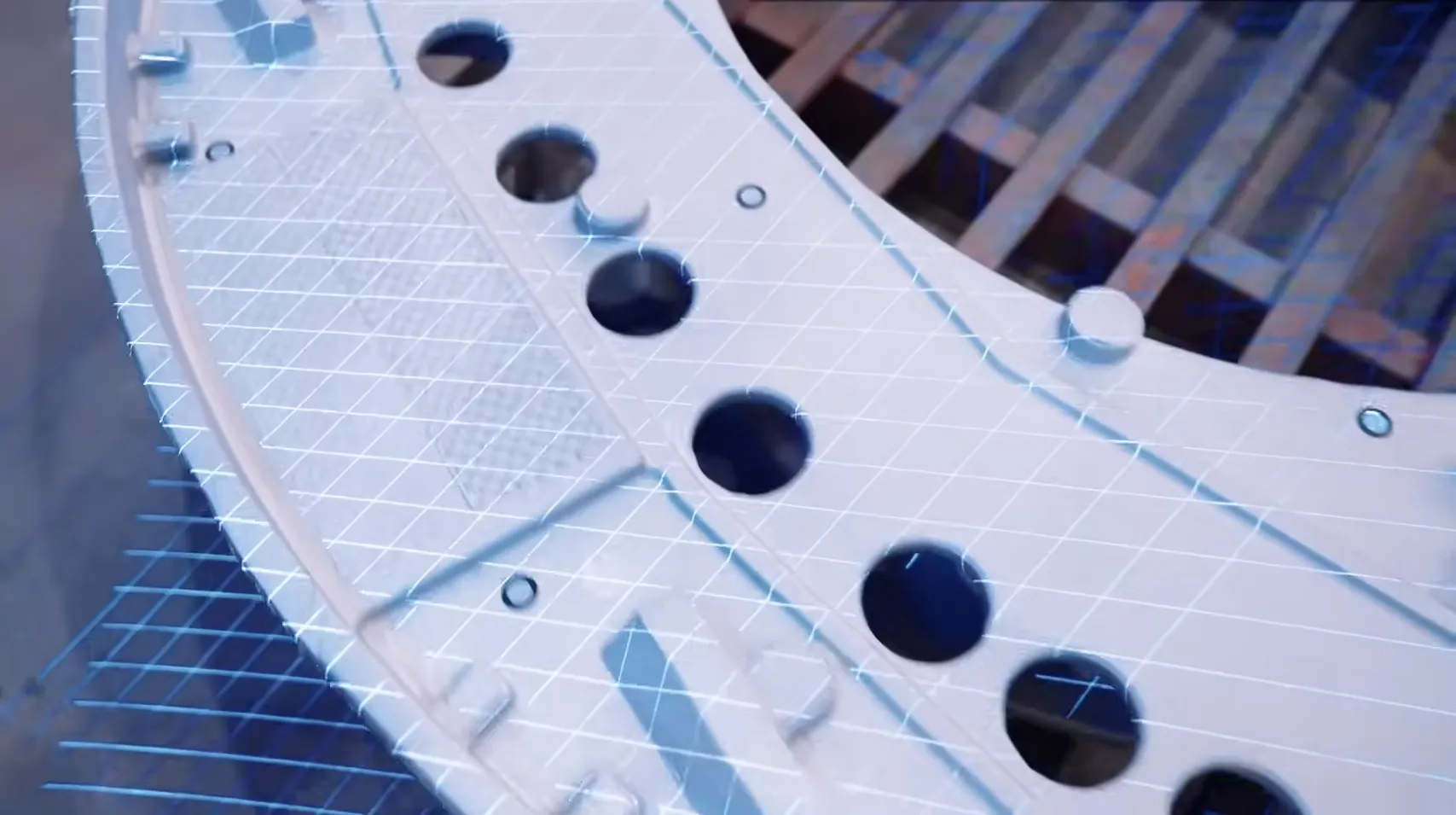

50 синих лазерных линий

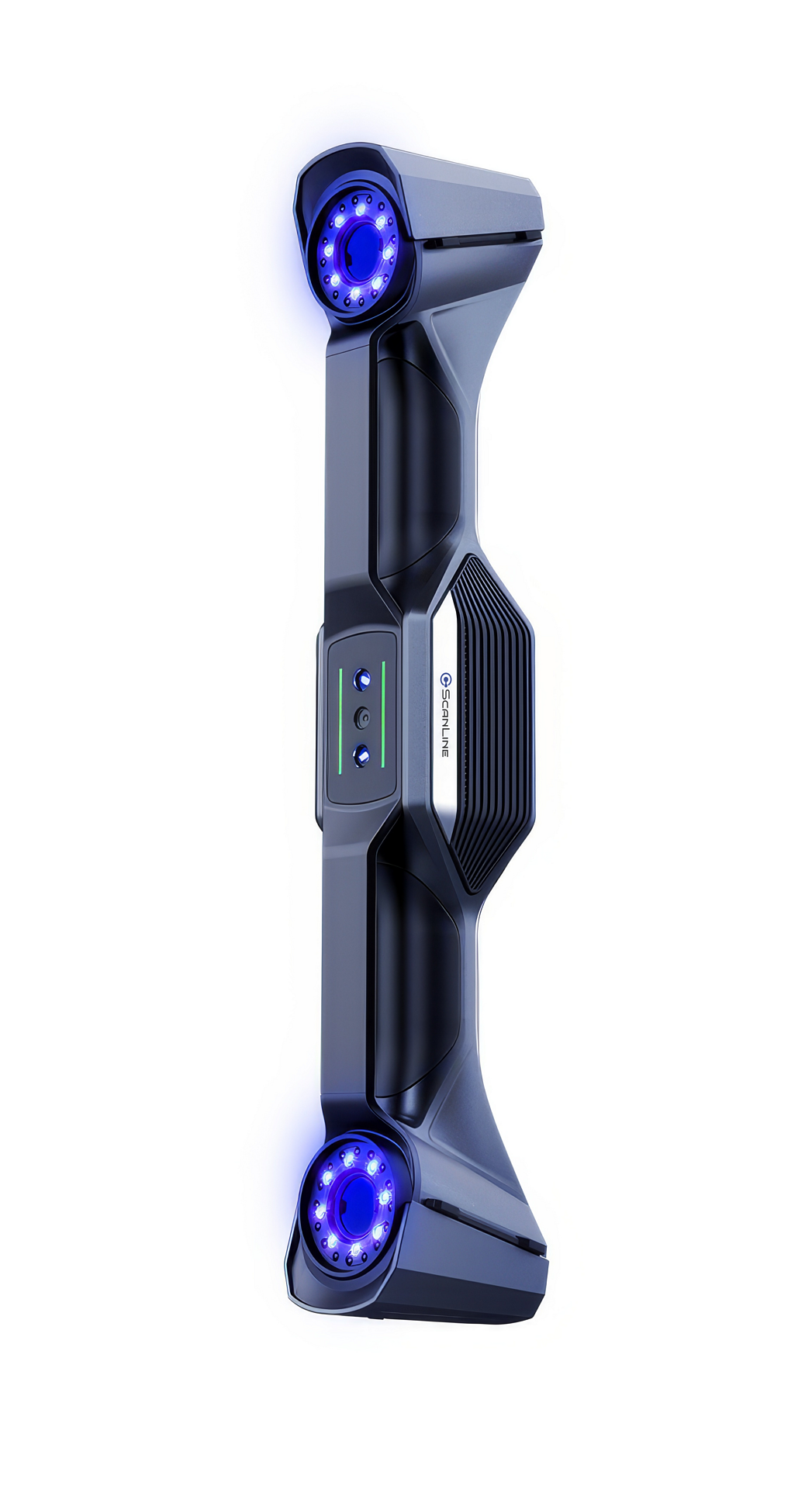

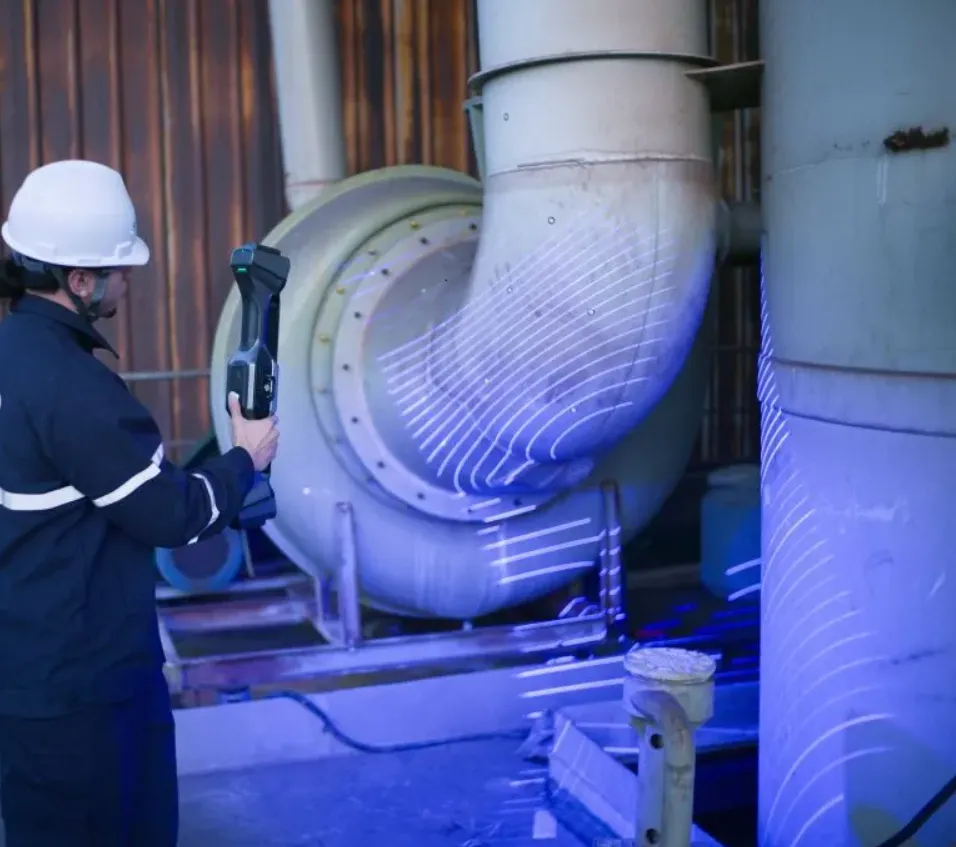

EasyScan UE ProNova использует синий лазер для бесконтактного получения геометрических данных с поверхности объекта. В широкоформатном высокоскоростном режиме система задействует до 50 лазерных линий, что обеспечивает высокую производительность при сканировании больших поверхностей. Такая технология позволяет быстро фиксировать геометрию деталей сложной формы и получать плотные трёхмерные данные без физического контакта с объектом.

Сканер рассчитан на работу с различными типами промышленных поверхностей, в том числе обычными, тёмными и отражающими. Это расширяет область его применения и позволяет использовать EasyScan UE ProNova для измерения металлических деталей, окрашенных элементов, литых компонентов и других изделий, характерных для промышленного производства.

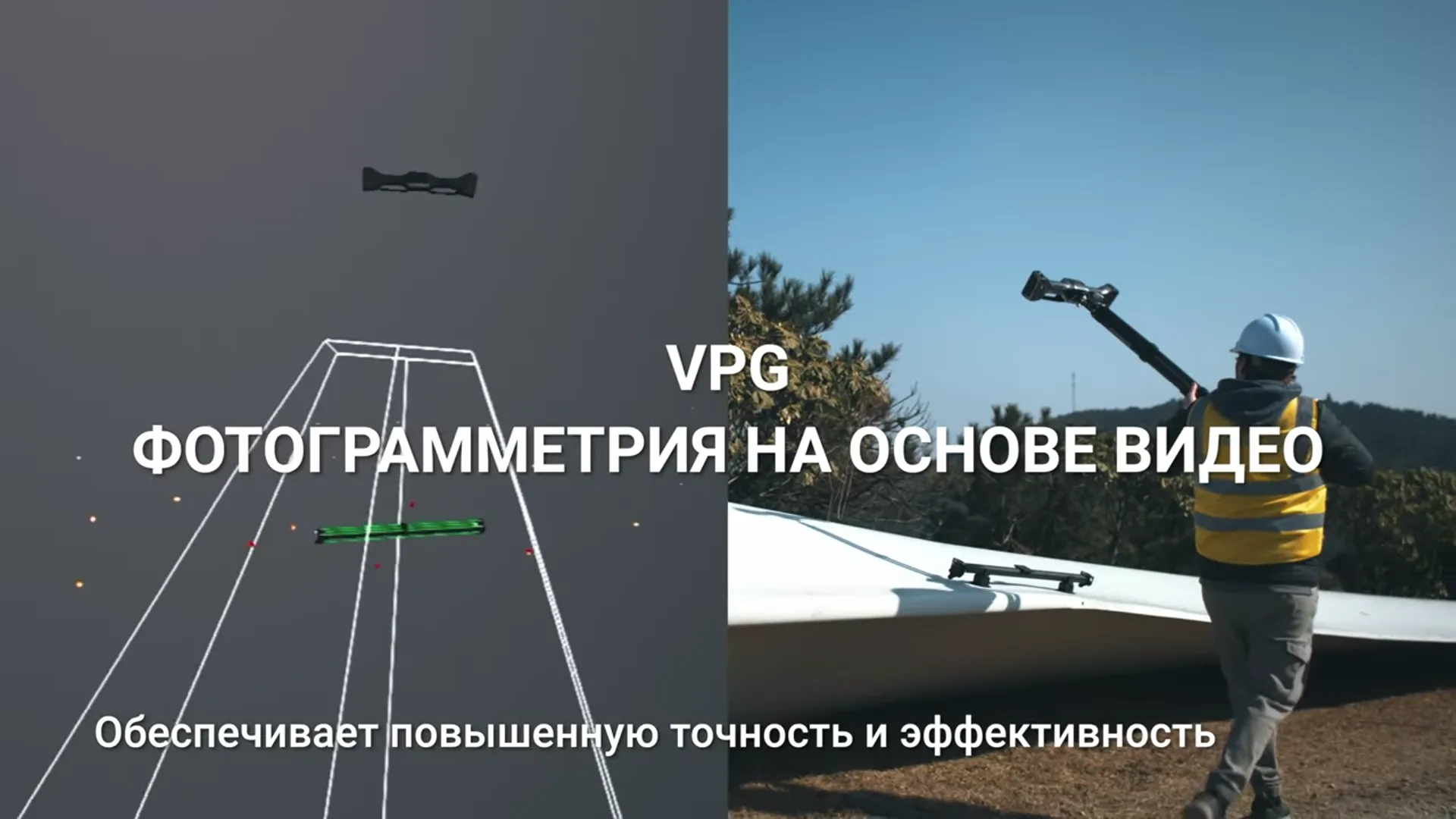

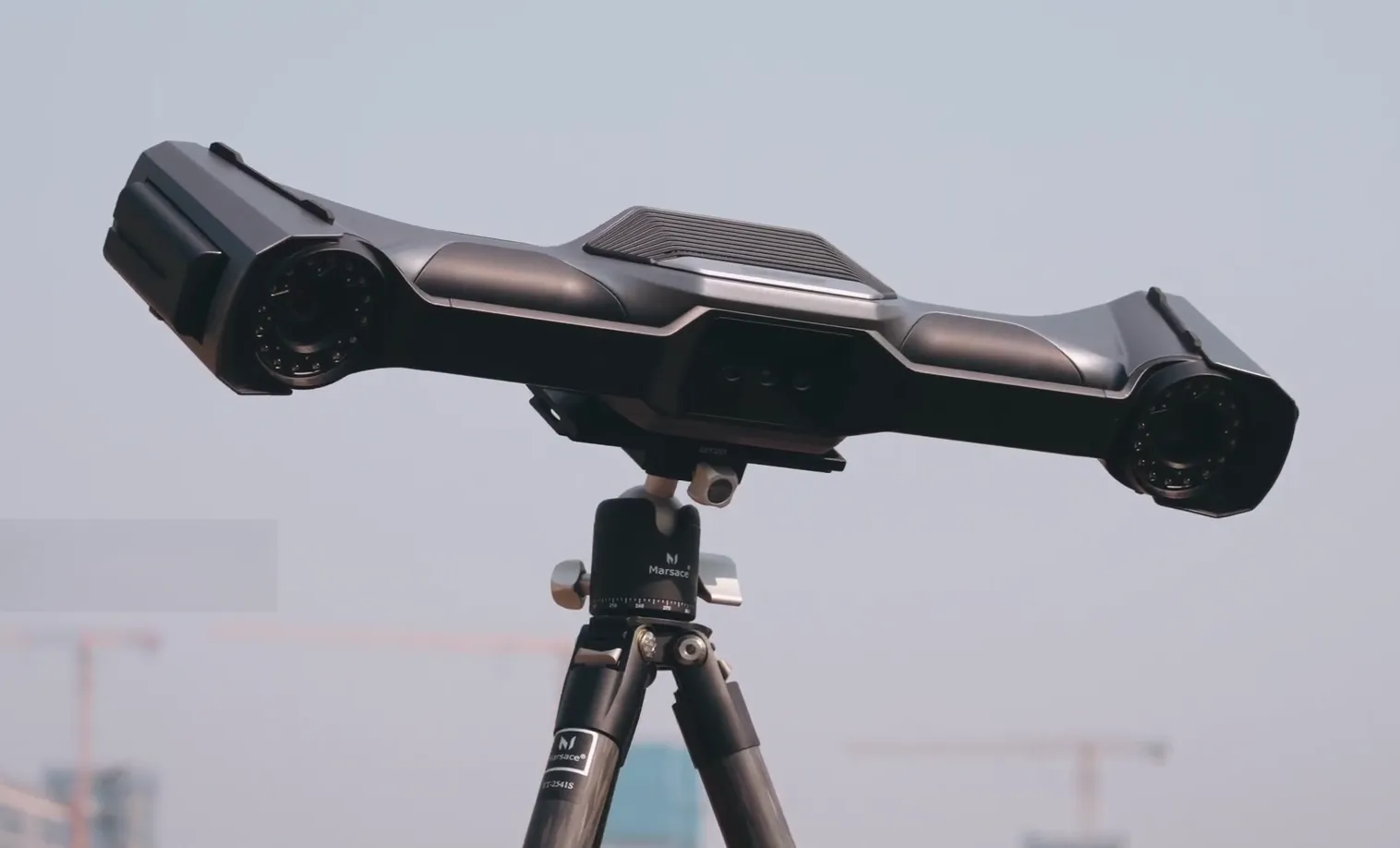

Встроенная видеофотограмметрия VPG

Для работы с крупногабаритными объектами важна не только локальная точность, но и стабильность измерений во всём объёме. EasyScan UE ProNova оснащён встроенной видеофотограмметрией VPG, которая позволяет выполнять широкоформатные измерения без использования кодированных фотограмметрических маркеров. Технология определяет пространственные взаимосвязи между различными участками объекта и формирует единую систему отсчёта, что помогает сохранять точность при последующем сканировании больших поверхностей.

Заявленная объёмная точность при использовании фотограмметрии составляет 0,06 + 0,012 мм/м. Максимальная рабочая дистанция VPG достигает 3,5 м, благодаря чему технология особенно эффективна при измерении кузовов автомобилей, крупных деталей, оборудования и других объектов значительных размеров.

Интегрированная система VPG позволяет выполнять фотограмметрию без предварительного нанесения кодированных меток, что упрощает подготовку крупногабаритных объектов и сокращает время перед началом измерений. При необходимости EasyScan UE ProNova поддерживает и традиционную работу с маркерами: в программном обеспечении можно выбирать метки диаметром 6 или 12 мм в зависимости от особенностей конкретной задачи.

Таким образом, сканер обеспечивает гибкий подход к измерениям: для быстрого захвата больших объектов можно использовать встроенную фотограмметрию без предварительной разметки, а при необходимости повысить стабильность привязки отдельных участков — применять обычные опорные маркеры.

Метрологическая точность

Заявленная точность EasyScan UE ProNova составляет 0,06 мм, а объёмная точность при использовании видеофотограмметрии — 0,06 + 0,012 мм/м. Такие характеристики позволяют применять сканер не только для визуализации и создания цифровых моделей, но и для промышленного контроля размеров, формы и геометрии деталей.

При измерении крупногабаритных объектов важно учитывать не только точность отдельных участков, но и возможное накопление погрешности на протяжении всей измеряемой длины. Сочетание широкого поля зрения и встроенной VPG помогает сохранять согласованность данных между удалёнными участками объекта и повышает стабильность глобальной геометрии. Это делает результаты измерений более надёжными при контроле крупногабаритных деталей, конструкций и оборудования.

Регулируемое разрешение

ScanLine EasyScan UE ProNova позволяет настраивать расстояние между точками в программном обеспечении в соответствии с требованиями конкретной задачи. Заявленный диапазон разрешения составляет 0,5–10 мм. При сканировании крупных объектов можно увеличить расстояние между точками, чтобы ускорить сбор данных и уменьшить их объём. Для участков со сложной геометрией, где важна высокая детализация, напротив, можно выбрать более плотное сканирование.

Дополнительно программное обеспечение поддерживает интеллектуальное управление разрешением, которое автоматически регулирует плотность данных с учётом кривизны поверхности. На относительно плоских участках плотность точек может снижаться, тогда как области со сложной геометрией сканируются более детально. Такой подход позволяет оптимизировать объём получаемых данных и одновременно сохранять необходимую детализацию на наиболее важных участках объекта.

Беспроводная работа

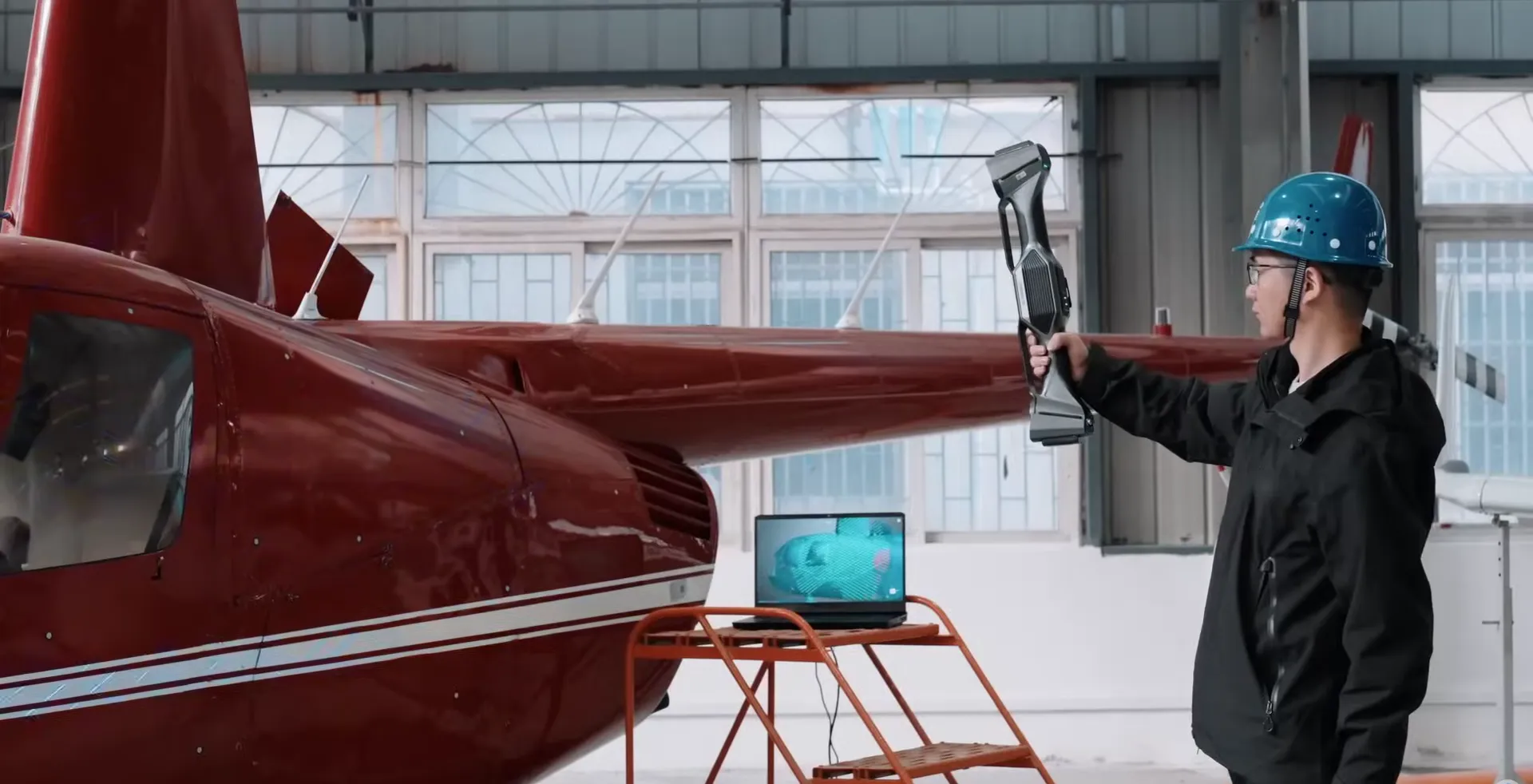

ScanLine EasyScan UE ProNova разработан для использования непосредственно на производственных объектах, где важны мобильность и отсутствие жёсткой привязки к рабочему месту. В беспроводном режиме оператор может свободно перемещаться вокруг крупной детали, автомобиля или промышленного оборудования без ограничения длиной кабеля. Передача данных осуществляется в реальном времени по беспроводной сети, а встроенные вычислительные модули обеспечивают их обработку непосредственно в процессе сканирования.

Для продолжительных измерений сканер оснащён сменным аккумулятором, обеспечивающим около 1 часа работы в беспроводном режиме. После разрядки батарею можно заменить на предварительно заряженную, продолжив работу без длительной остановки на подзарядку. Такой подход особенно удобен при обследовании крупногабаритных объектов, когда измерения могут занимать продолжительное время.

Если требуется максимально стабильное соединение с рабочей станцией, EasyScan UE ProNova можно использовать в проводном режиме через оптоволоконное подключение.

Компактный и лёгкий корпус

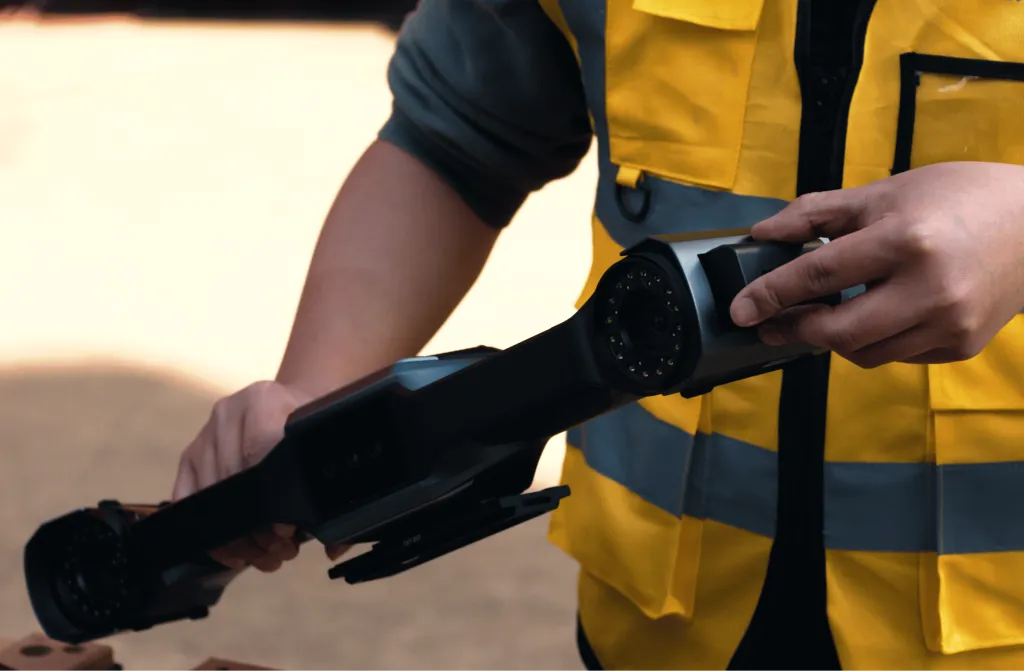

Сканер отличается небольшой массой — всего 1,6 кг, поэтому его удобно удерживать в руках во время продолжительных измерительных работ. Эргономичная конструкция и отсутствие необходимости использовать громоздкую стационарную систему позволяют оператору свободно перемещаться вокруг объекта и получать данные с разных участков.

Сочетание малого веса, беспроводной передачи данных и автономного питания делает EasyScan UE ProNova практичным решением для выездной метрологии, контроля оборудования непосредственно на производстве и обследования крупногабаритных объектов, которые невозможно транспортировать в измерительную лабораторию.

ScanLine EasyScan UE ProNova объединяет возможности широкоформатного промышленного 3D-сканирования с мобильностью ручного устройства. Большое поле зрения до 2600 × 2200 мм, до 50 лазерных линий, скорость захвата до 4,6 млн точек/с, встроенная VPG-фотограмметрия и заявленная точность 0,06 мм позволяют быстро получать данные с крупногабаритных объектов, сокращая количество проходов по сравнению с обычными ручными сканерами.

Беспроводной режим обеспечивает свободу перемещения вокруг объекта, а сменный аккумулятор и масса всего 1,6 кг делают систему удобной для выездных измерений и работы непосредственно на производстве. При необходимости сканер можно подключить к компьютеру по проводному оптоволоконному соединению, что позволяет интегрировать его в стационарные измерительные комплексы.
