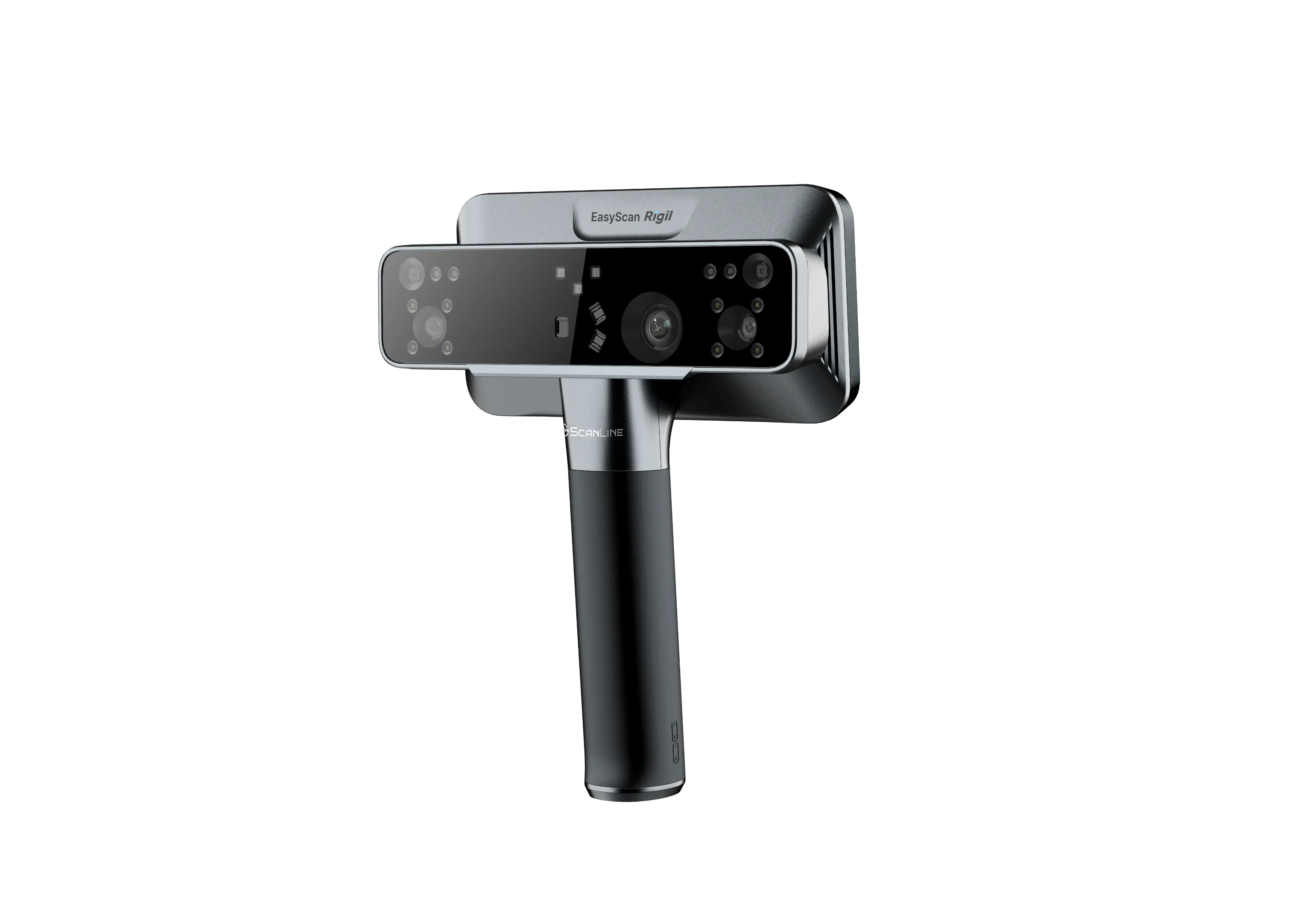

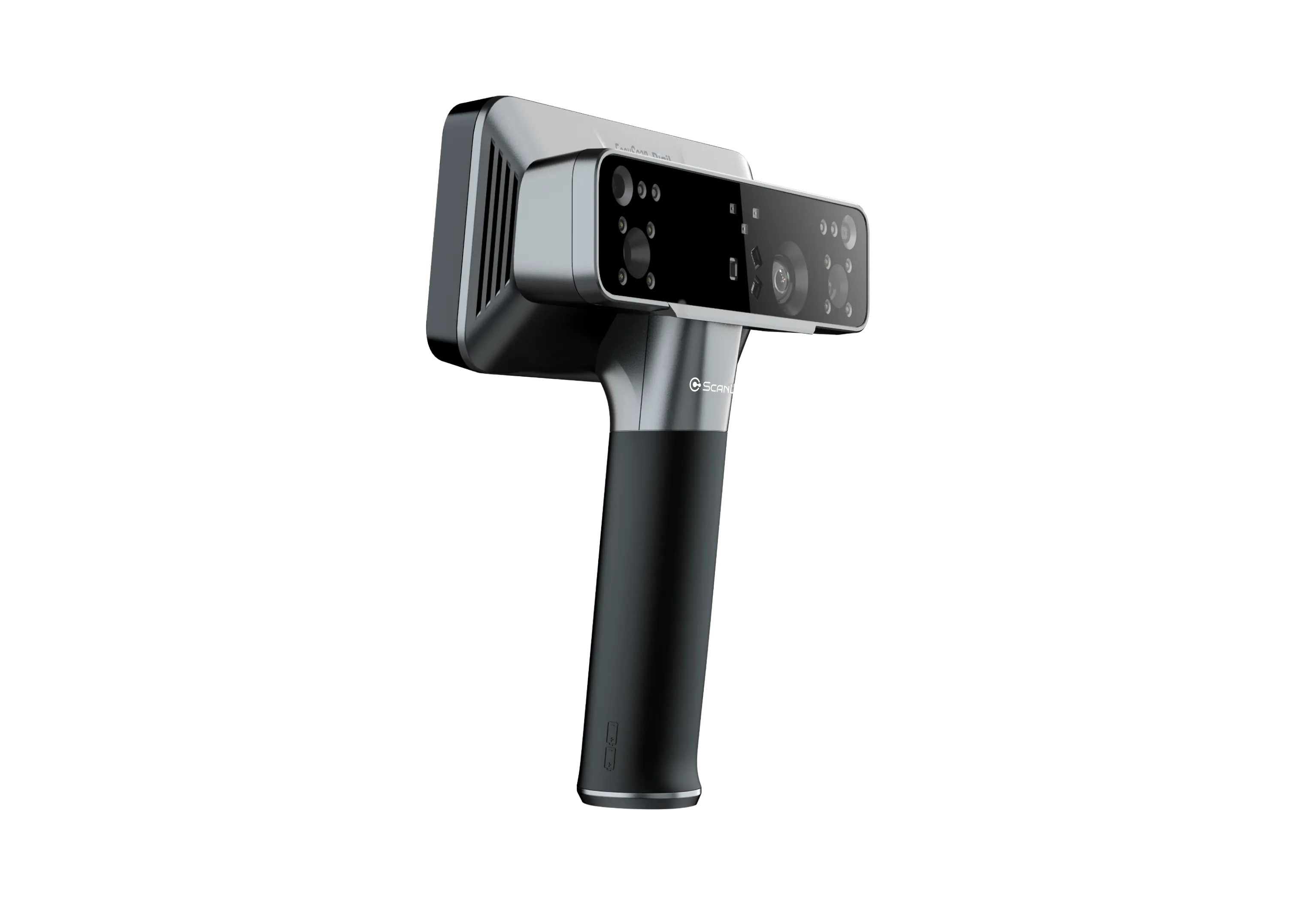

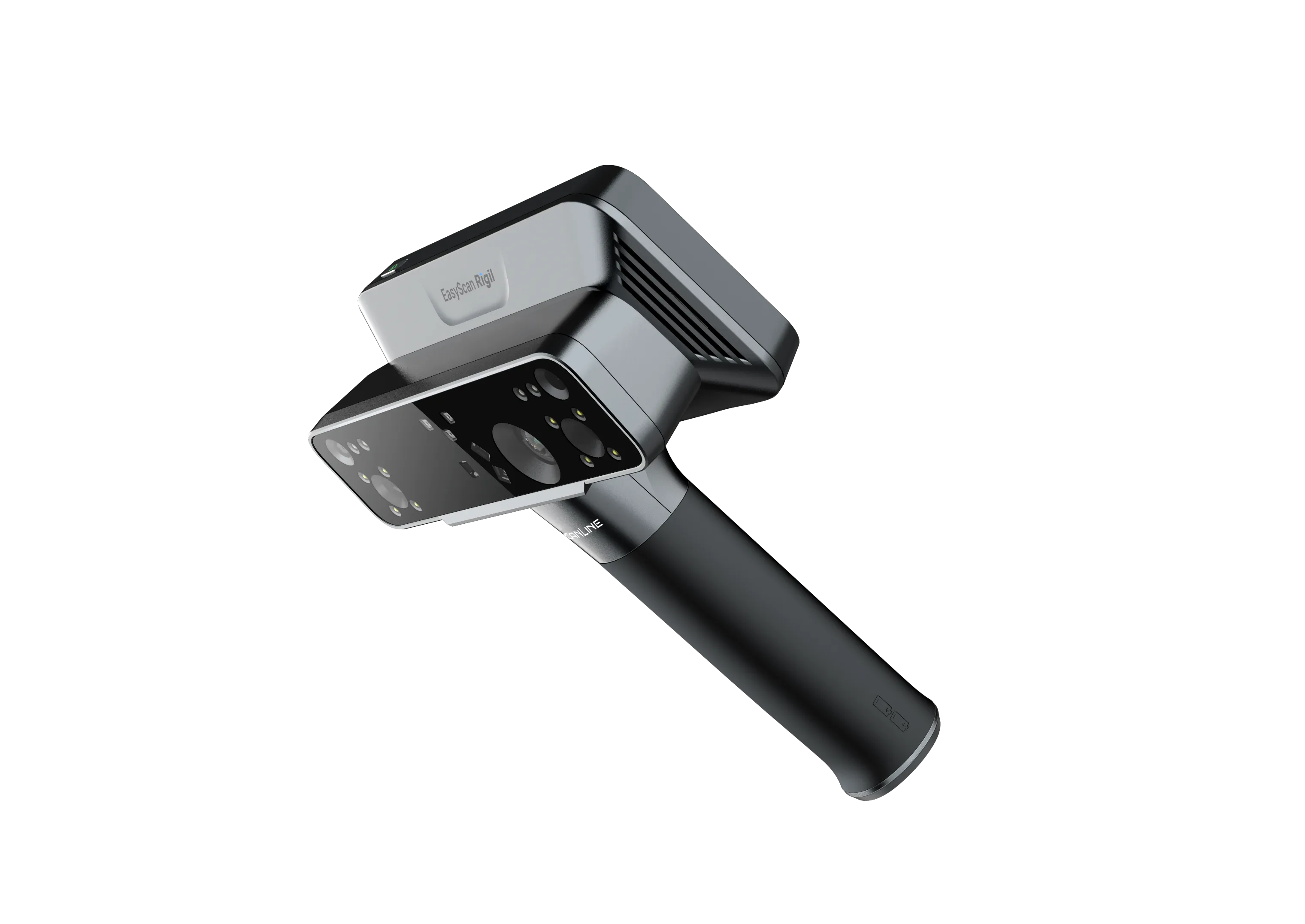

3D сканер ScanLine EasyScan Rigil

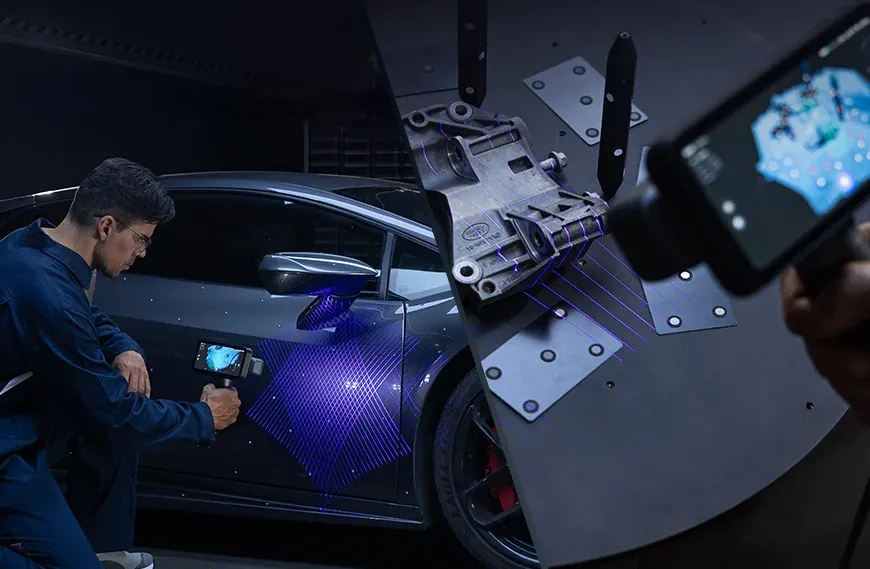

ScanLine EasyScan Rigil — портативный профессиональный 3D-сканер со встроенной вычислительной системой, беспроводным подключением и гибридной технологией подсветки. Устройство поддерживает три режима работы и объединяет сканирование и обработку 3D-данных в едином рабочем процессе, обеспечивая высокую мобильность без необходимости постоянного подключения к компьютеру. EasyScan Rigil разработан для широкого спектра задач 3D-моделирования, в том числе при создании, восстановлении и проектировании автомобильных деталей. Сочетание высокой скорости сканирования, встроенных вычислительных возможностей и профессиональных инструментов обработки данных позволяет быстро получать качественные 3D-модели и эффективно подготавливать их для дальнейшего редактирования, контроля или обратного проектирования.

Универсальность

Гибридная система EasyScan Rigil сочетает несколько технологий сканирования, позволяя адаптировать процесс оцифровки под объекты разного размера, формы и сложности.

• 25 + 25 перекрёстных лазерных линий обеспечивают высокую скорость захвата 3D-данных и позволяют эффективно сканировать поверхности со сложной геометрией.
• 7 параллельных лазерных линий предназначены для получения детализированной и стабильной информации о форме и рельефе объекта.
• Инфракрасный режим на основе VCSEL рассчитан на работу со средними и крупными объектами. Технология также подходит для бесконтактного сканирования лиц и других объектов, для которых важна безопасность для глаз.

Интеллектуальный алгоритм отслеживания геометрических особенностей позволяет выполнять лазерное сканирование без нанесения маркеров. Система использует характерные элементы поверхности для определения положения сканера, благодаря чему сокращается время подготовки объекта и ускоряется процесс оцифровки. При этом лазерный режим обеспечивает более высокую детализацию по сравнению с инфракрасным сканированием без маркеров.

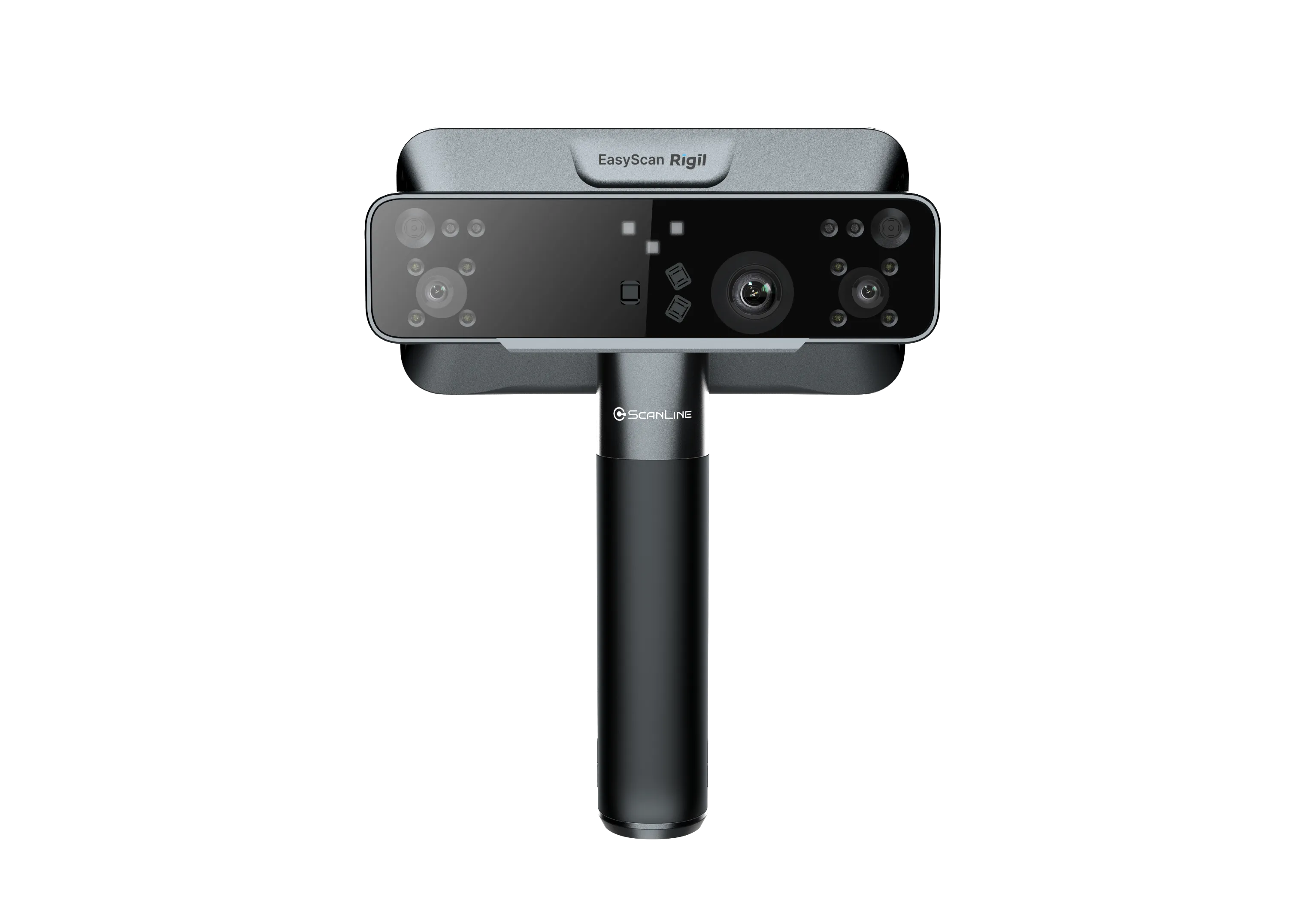

EasyScan Rigil также демонстрирует высокую адаптивность при работе с тёмными и отражающими металлическими поверхностями. В зависимости от характеристик объекта сканирование может выполняться без предварительной обработки поверхности матирующим спреем. Две независимые группы камер оптимизированы для регистрации лазерного и инфракрасного излучения, что позволяет системе стабильно захватывать данные даже при сложных условиях внешнего освещения.

Три режима работы:

• Автономный режим: Процессы оцифровки и постобработки данных выполняются непосредственно встроенным вычислительным модулем сканера, что обеспечивает автономность устройства и исключает зависимость от внешних рабочих станций. Трансляции процесса всех этапов сканирования на встроенном экране позволяет оперативно отслеживать рабочий процесс в режиме реального времени.


• Беспроводной режим (ПК): Беспроводное подключение к ПК по стандарту Wi-Fi 6 позволяет задействовать максимальные вычислительные ресурсы внешней рабочей станции. Данный режим передачи данных оптимизирован для высокоскоростной обработки сложных массивов информации большого объема.


• Традиционный режим (ПК): Традиционное кабельное подключение гарантирует абсолютную стабильность передачи данных. Данный формат соединения обязателен к применению в условиях высокой загруженности беспроводного эфира, а также при наличии строгих корпоративных стандартов информационной безопасности.

Высокоточное полноцветное сканирование текстур

EasyScan Rigil оснащён встроенной 5-мегапиксельной HD-камерой, которая обеспечивает точную передачу цвета и текстуры поверхности при работе как в лазерном, так и в инфракрасном режиме. Это позволяет создавать цифровые 3D-модели не только с точной геометрией, но и с реалистичной текстурой объекта.

Полученные полноцветные данные могут использоваться инженерами, дизайнерами и разработчиками для визуального анализа, обратного проектирования, подготовки цифровых моделей и задач компьютерной графики, где важно сохранить исходный внешний вид объекта.

Высокоскоростная инфракрасная технология на основе VCSEL-излучателей обеспечивает широкую область захвата и эффективную оцифровку объектов среднего и крупного размера. Инфракрасный режим позволяет быстро получать 3D-данные, сохраняя удобство работы с габаритными объектами. Благодаря безопасному для глаз инфракрасному излучению технологию можно использовать не только для промышленного сканирования, но и для трёхмерной оцифровки лица и портретной съёмки.

Лазерные режимы ScanLine EasyScan Rigil

EasyScan Rigil позволяет менять режим лазерного сканирования непосредственно во время работы, адаптируя процесс захвата данных под особенности конкретного участка объекта. Высокоскоростной режим подходит для быстрого сканирования больших площадей, а режим повышенной детализации — для точной оцифровки сложной геометрии, мелких элементов и труднодоступных зон.

Данные, полученные в разных режимах, можно объединять в рамках одного проекта. Это позволяет сочетать высокую скорость обработки крупных поверхностей с детальной проработкой отдельных участков без необходимости повторного сканирования всего объекта. Такой подход повышает эффективность работы, сокращает общее время оцифровки и позволяет выбирать оптимальный режим для каждого участка поверхности

Работа в автономном режиме

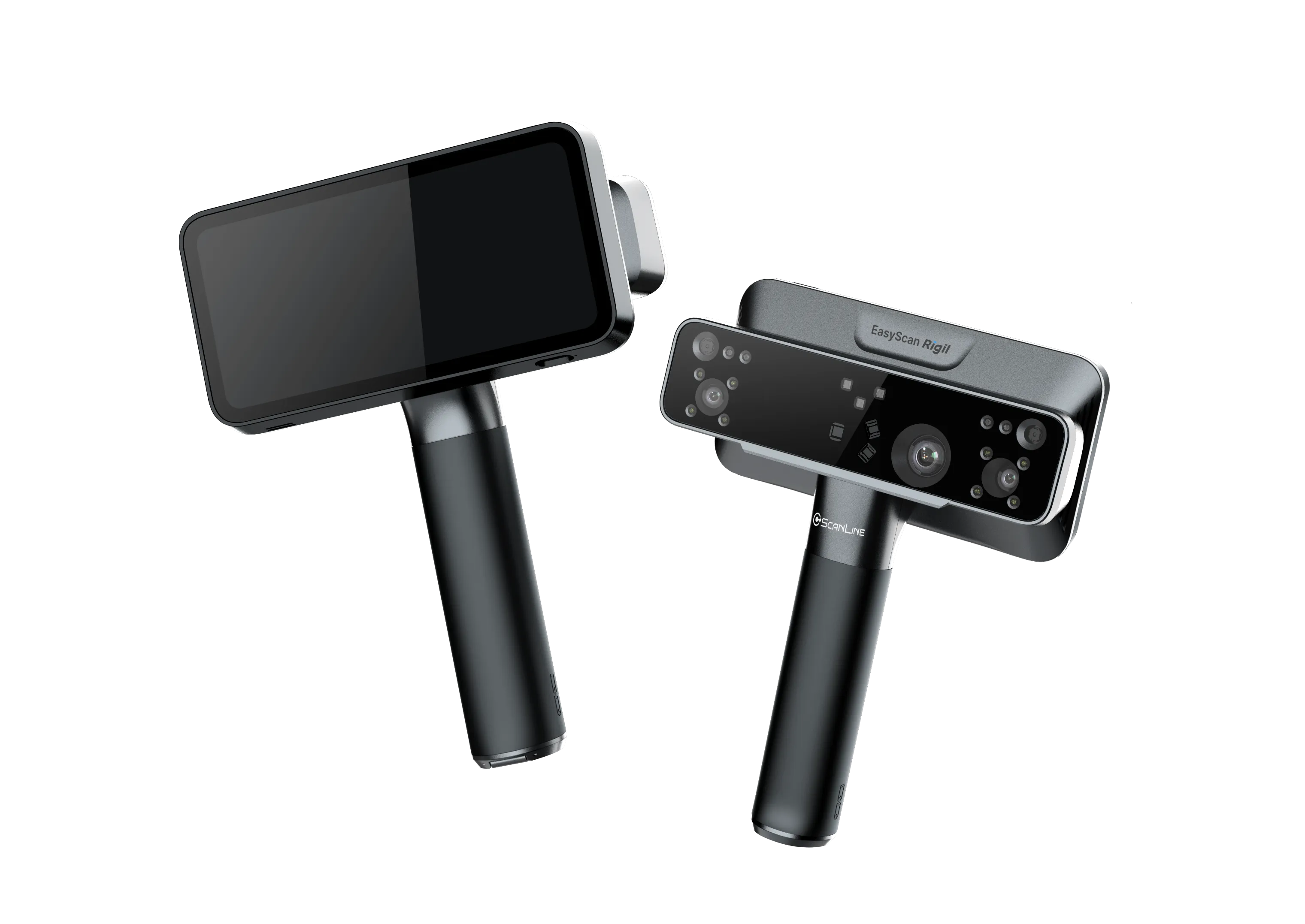

EasyScan Rigil поддерживает мобильный формат работы без постоянной привязки к компьютеру, обеспечивая оператору свободу перемещения вокруг объекта. Встроенные средства беспроводной связи позволяют выполнять сканирование непосредственно на устройстве, передавать полученные 3D-данные на компьютер и выводить изображение с экрана сканера на внешний дисплей.

• Беспроводное сканирование. Получение и обработка 3D-данных могут выполняться непосредственно на сканере без постоянного подключения к ПК. Это особенно удобно при работе с крупногабаритными объектами, в производственных помещениях и на выезде.
• Беспроводная передача данных. Результаты сканирования можно передавать на компьютер по беспроводному соединению, что избавляет от необходимости использовать кабель для обмена данными.
• Беспроводная трансляция экрана. Изображение с дисплея сканера можно выводить на внешний экран в режиме реального времени. Функция удобна для совместной работы нескольких специалистов, обучения операторов, презентаций и визуального контроля процесса сканирования.

Эффективная работа на улице при ярком солнце

EasyScan Rigil рассчитан на работу как в помещении, так и на открытом воздухе, сохраняя стабильность сканирования при ярком естественном освещении и прямом солнечном свете. Это позволяет использовать устройство непосредственно на производственных и строительных площадках, а также других открытых объектах без необходимости организовывать дополнительное затенение рабочей зоны.

Сканер также способен эффективно работать с тёмными и отражающими металлическими поверхностями, которые считаются сложными для оптической оцифровки. В зависимости от характеристик объекта предварительное нанесение матирующего спрея может не потребоваться, что упрощает подготовку поверхности, сокращает время проведения работ и позволяет быстрее перейти непосредственно к сканированию.
