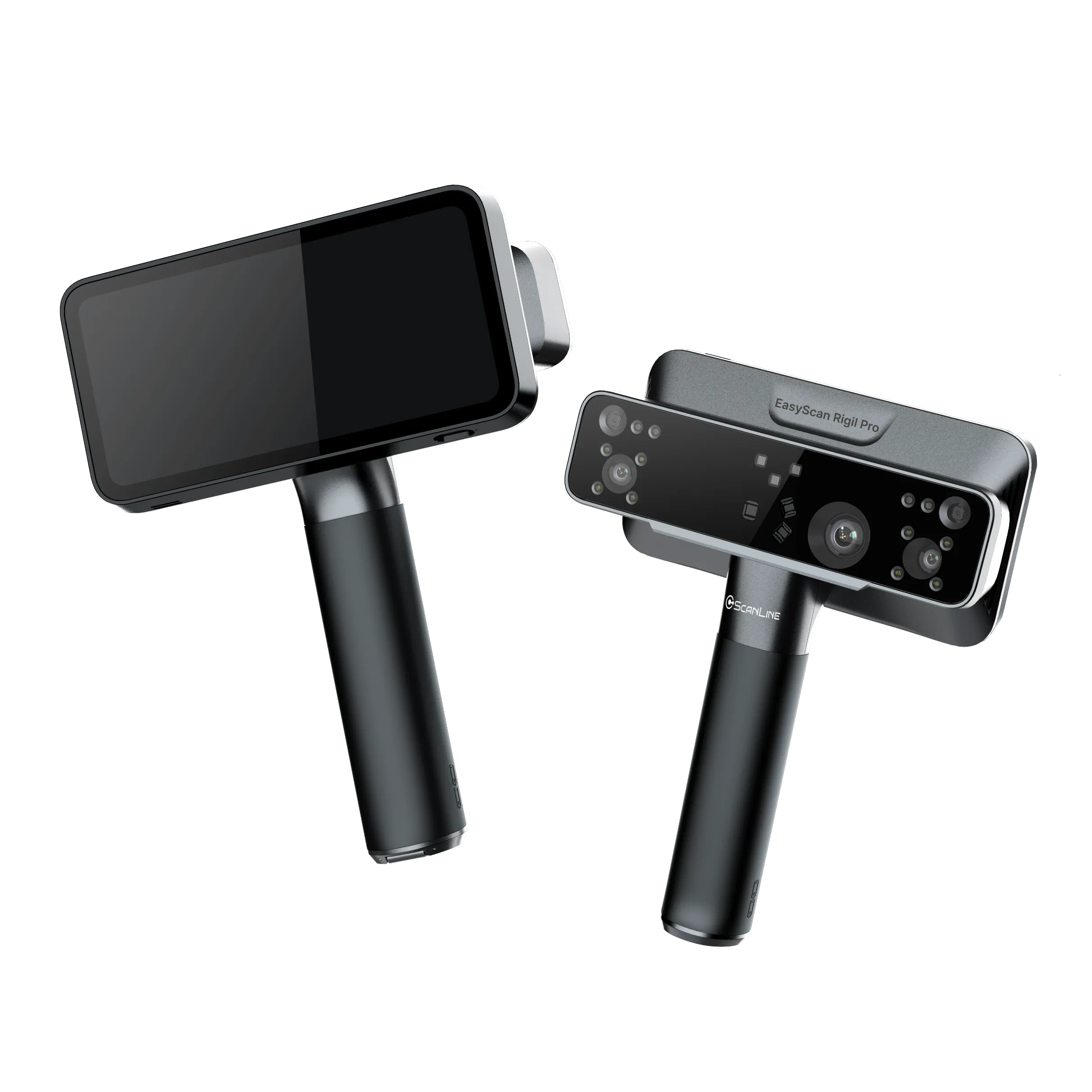

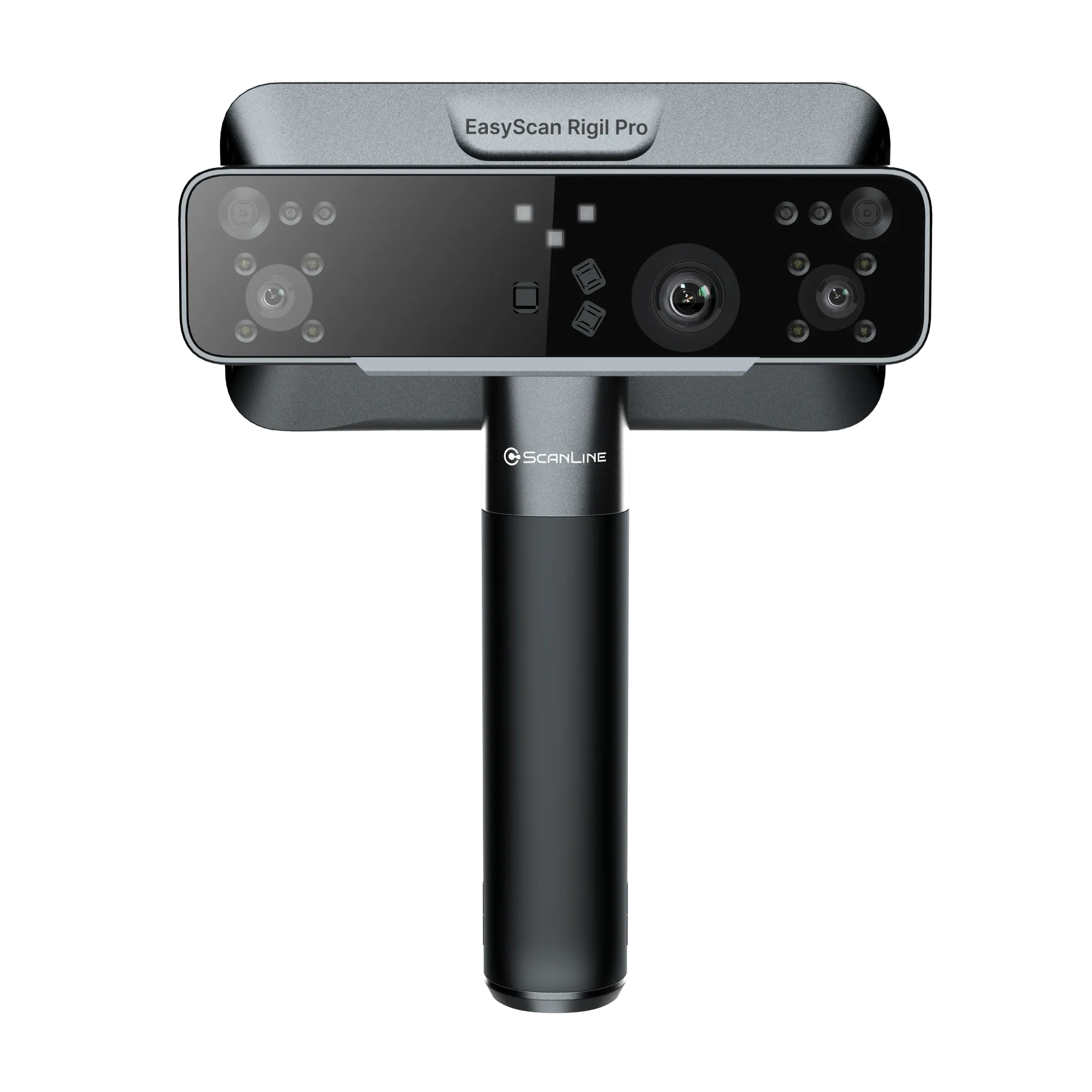

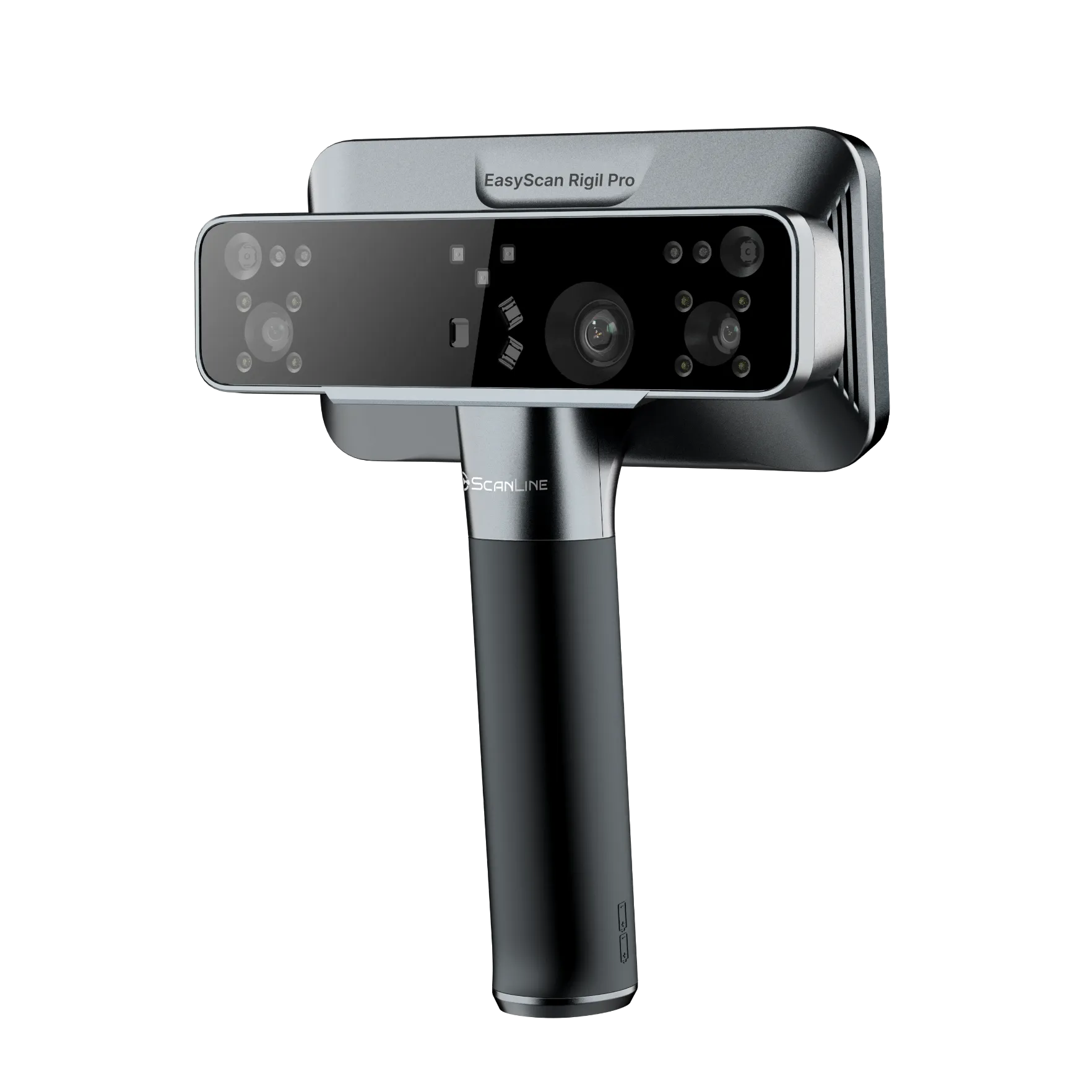

3D сканер ScanLine EasyScan Rigil Pro

ScanLine EasyScan Rigil Pro — автономный беспроводной 3D-сканер с гибридным источником света и встроенным процессором. В Pro-модификации точность устройства повышена до значений ±0,02 + 0,035 мм/м. Прибор поддерживает три рабочих режима и функционирует без подключения к ПК, сохраняя максимальную эффективность. Сканер разработан для нужд промышленного производства и реверс-инжиниринга. Быстрое программное обеспечение и встроенный редактор данных гарантируют оперативную обработку и создание точных цифровых моделей.

Профессиональное 3D-сканирование

• Высокоскоростной режим: система из 50 перекрестных лазерных линий (25+25) гарантирует высокую скорость сканирования — до 4 800 000 точек в секунду, обеспечивая гибкость и эффективность процесса.


• Режим высокой детализации: использование 7 параллельных лазерных линий обеспечивает высокую детализацию мелких элементов и стабильность результатов. В данном режиме скорость сбора данных достигает 1 620 000 точек в секунду.


• Инфракрасная подсветка (ВИЛ): для работы с крупными и средними объектами предусмотрена безопасная для глаз ИК-подсветка. Она гарантирует колоссальную производительность — до 16 000 000 точек/сек, позволяя мгновенно и без вреда для зрения оцифровывать масштабные конструкции.

Устройство адаптировано для работы со сложными поверхностями: оцифровка темных и глянцевых металлических элементов выполняется без предварительного нанесения матирующего спрея. Двухкамерная система EasyScan Rigil Pro гарантирует стабильный сбор данных в неблагоприятных условиях, включая высокий уровень внешнего освещения.

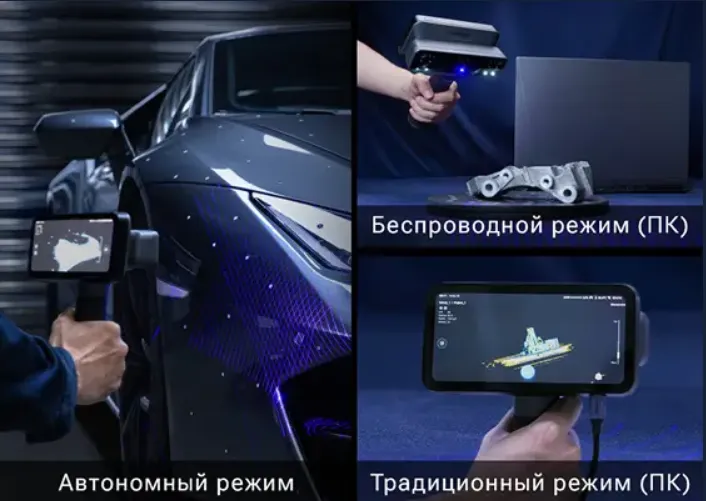

Три режима работы:

• Автономный режим: Процессы оцифровки и постобработки данных выполняются непосредственно встроенным вычислительным модулем сканера, что обеспечивает автономность устройства и исключает зависимость от внешних рабочих станций. Трансляции процесса всех этапов сканирования на встроенном экране позволяет оперативно отслеживать рабочий процесс в режиме реального времени.

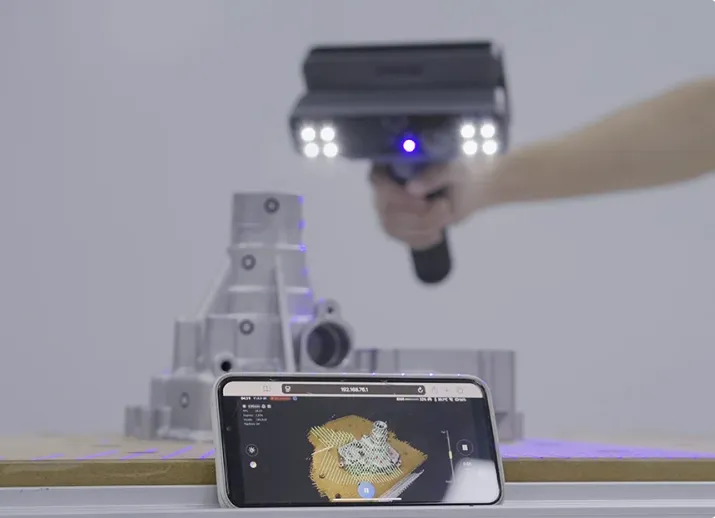

• Беспроводной режим (ПК): Беспроводное подключение к ПК по стандарту Wi-Fi 6 позволяет задействовать максимальные вычислительные ресурсы внешней рабочей станции. Данный режим передачи данных оптимизирован для высокоскоростной обработки сложных массивов информации большого объема.


• Традиционный режим (ПК): Традиционное кабельное подключение гарантирует абсолютную стабильность передачи данных. Данный формат соединения обязателен к применению в условиях высокой загруженности беспроводного эфира, а также при наличии строгих корпоративных стандартов информационной безопасности.

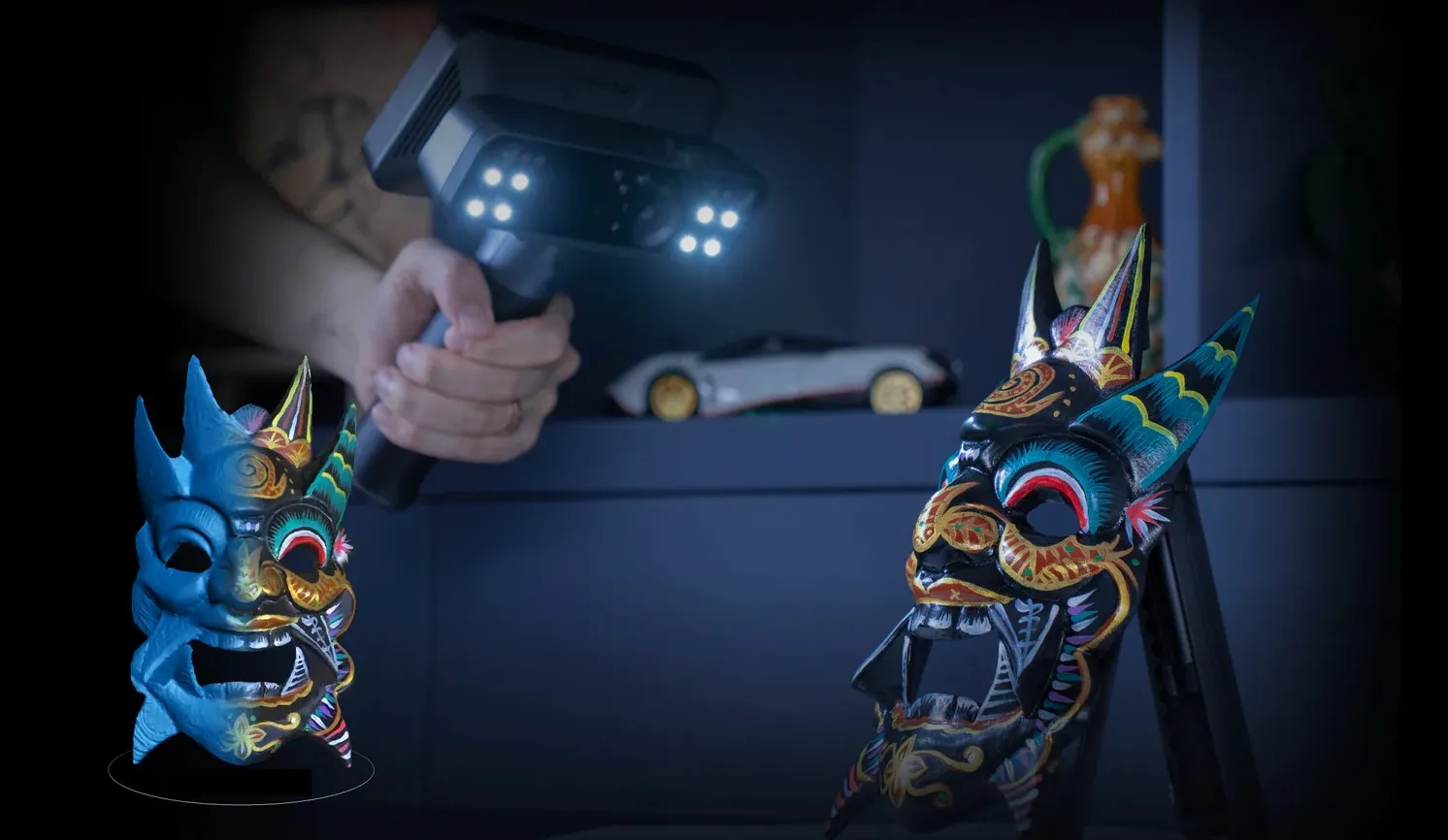

Высокоточное полноцветное сканирование текстур

Интегрированная 5-мегапиксельная HD-камера обеспечивает точную фиксацию цвета и текстуры как в лазерном, так и в инфракрасном режимах сканирования. Инструмент позволяет инженерам, дизайнерам и разработчикам получать высокоточные цифровые копии с реалистичным текстурным слоем для последующего анализа, обратного проектирования и компьютерной графики.

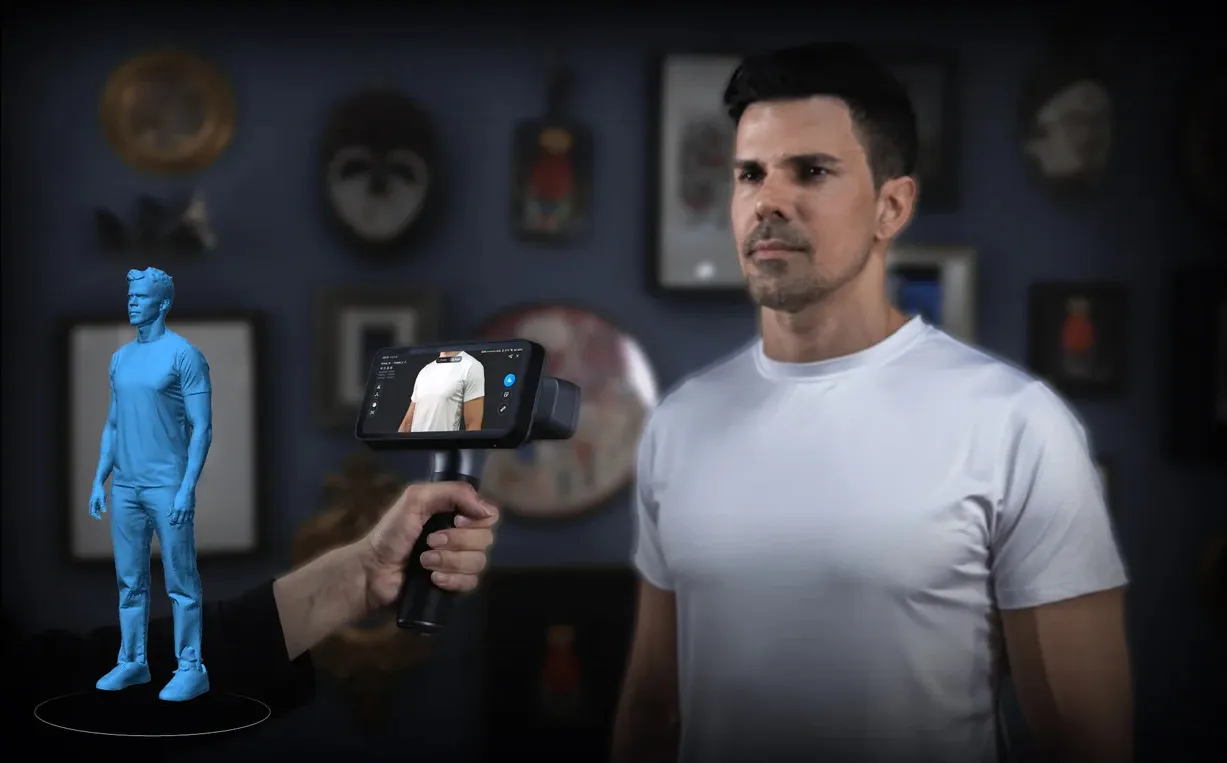

Высокопроизводительная инфракрасная технология на базе излучателей VCSEL обеспечивает высокую скорость и большую зону захвата при оцифровке средних и крупных объектов. Использование этого диапазона волн полностью безопасно для органов зрения, что позволяет применять режим для трехмерной портретной съемки людей.

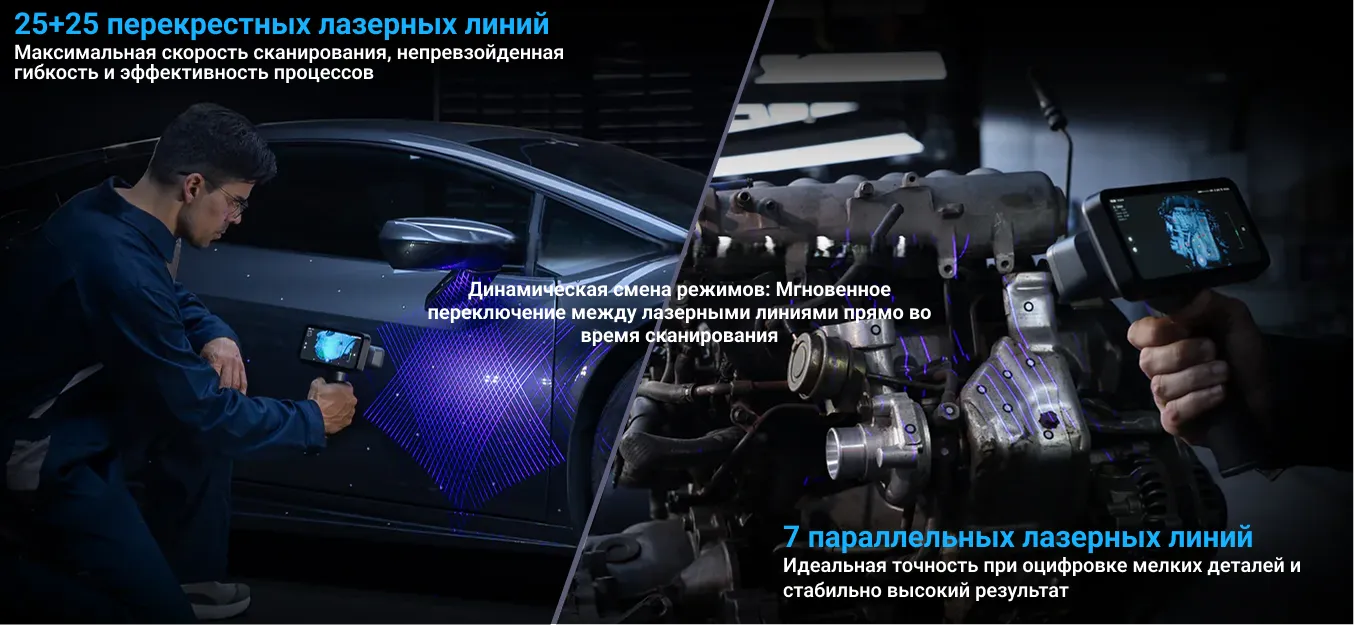

Лазерные режимы ScanLine EasyScan Rigil Pro

• Объемная и плотная лазерная сетка оптимизирована для оперативной съемки крупногабаритных деталей (включая элементы кузова, двери и крылья автомобилей). Режим существенно сокращает длительность сессии сканирования и обеспечивает максимальную пропускную способность системы.


• Проекция узконаправленных параллельных линий с минимальным шагом оптимизирована для фиксации сложной микрогеометрии. Режим предназначен для съемки мелких зазоров, технологических отверстий, штампов и ребер жесткости. Он гарантирует высокую повторяемость и стабильность получаемых результатов.

EasyScan Rigil Pro поддерживает динамическое переключение между скоростным и высокоточным режимами непосредственно в процессе сканирования. Программное обеспечение автоматически объединяет массивы данных в едином проекте. Это позволяет оптимизировать общее время выполнения работ без снижения детализации итоговой 3D-модели.

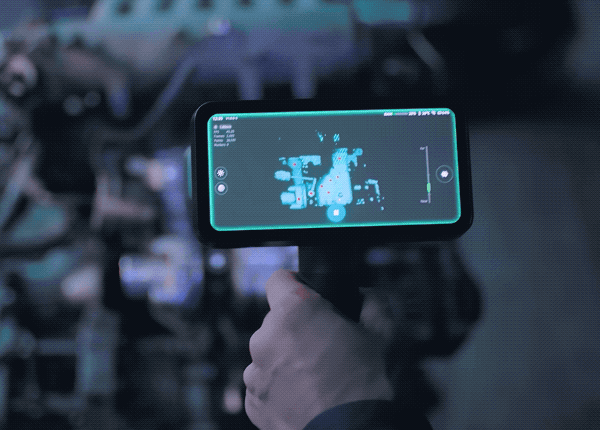

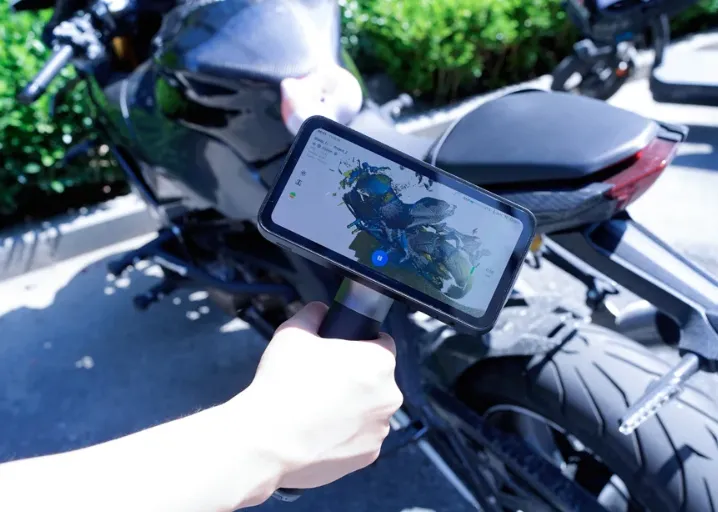

Работа в автономном режиме

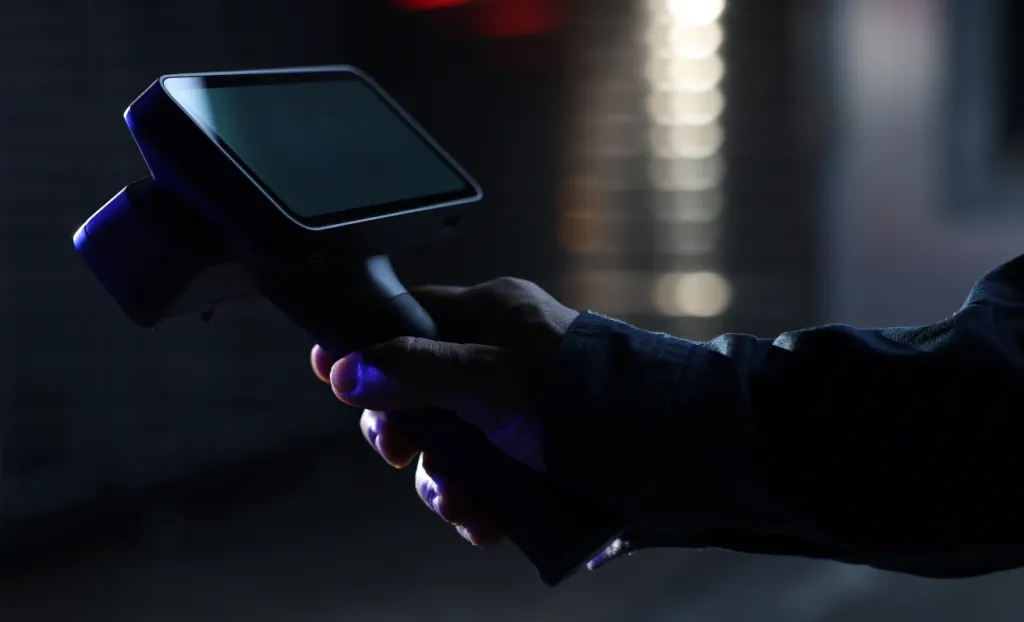

ScaLine EasyScan Rigil Pro выполнен в эргономичном моноблочном корпусе, адаптированном для съемки одной рукой в полевых условиях. За счет встроенных вычислительных мощностей сбор данных и триангуляция полигональной сетки выполняются непосредственно на устройстве, что исключает необходимость использования внешнего ноутбука. Встроенный дисплей позволяет настраивать параметры, проводить калибровку, контролировать плотность облака точек и верифицировать результат. Сменные перезаряжаемые батареи обеспечивают до 3 часов непрерывной автономной работы.

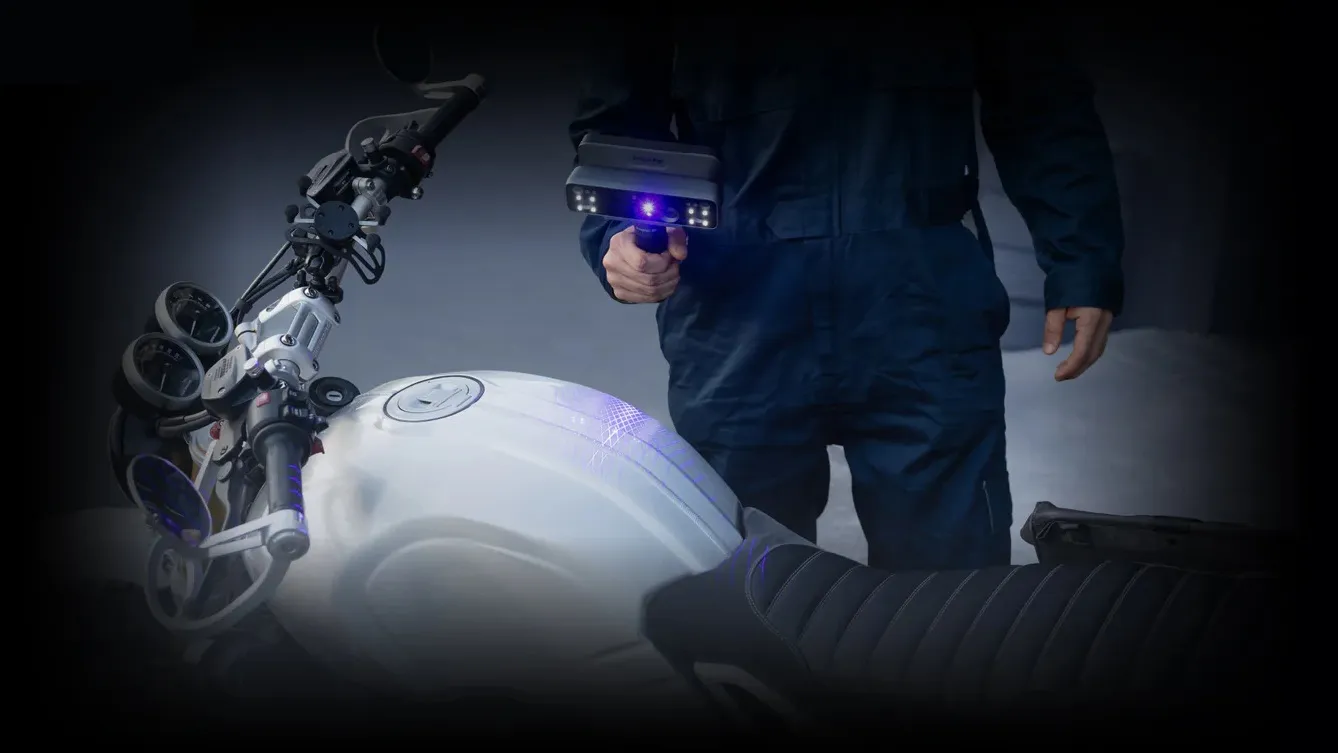

Эффективная работа на улице при ярком солнце

Компания OOO "Интегратор промышленных решений" - официальный дистрибьютор ScanLine
