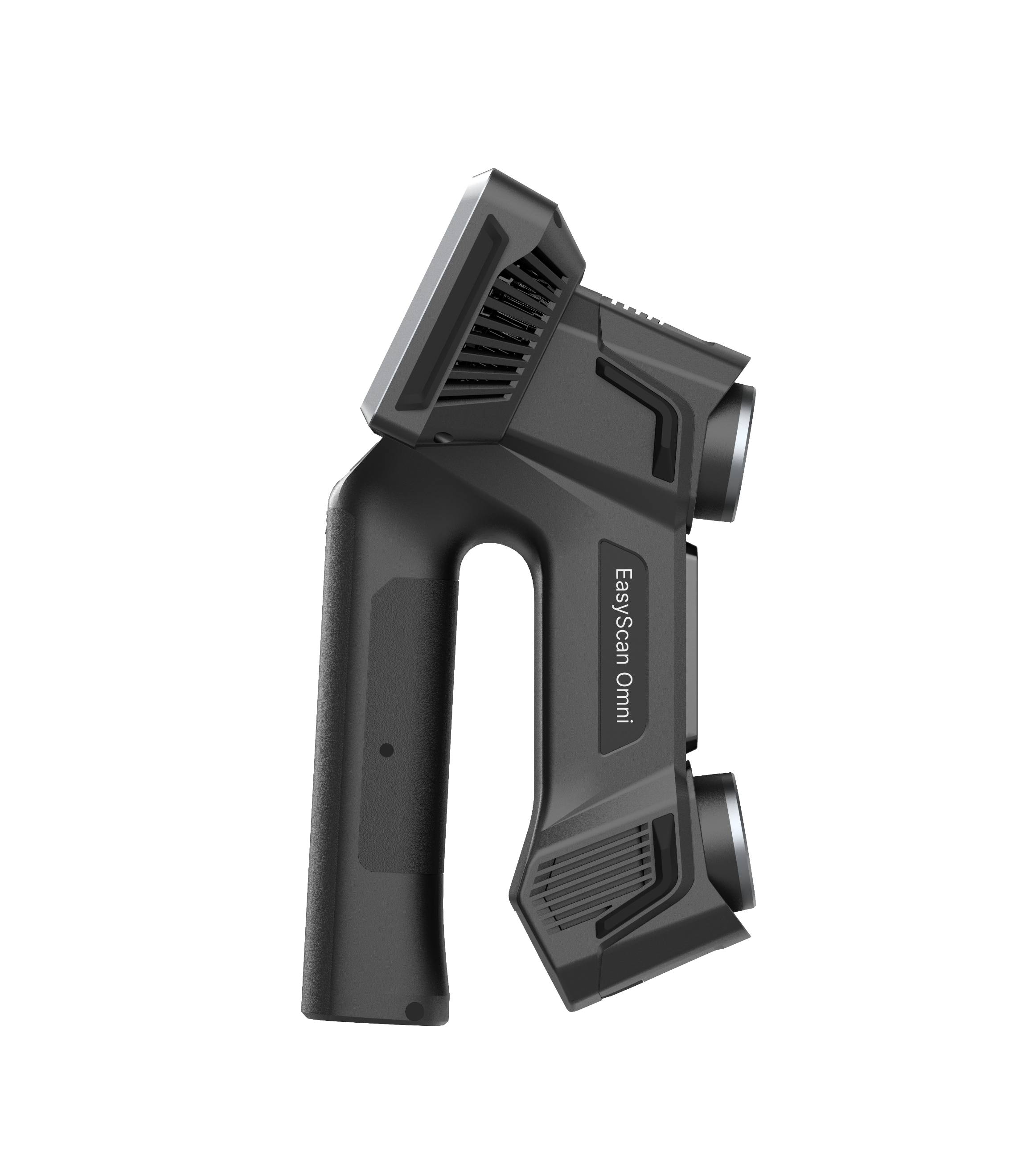

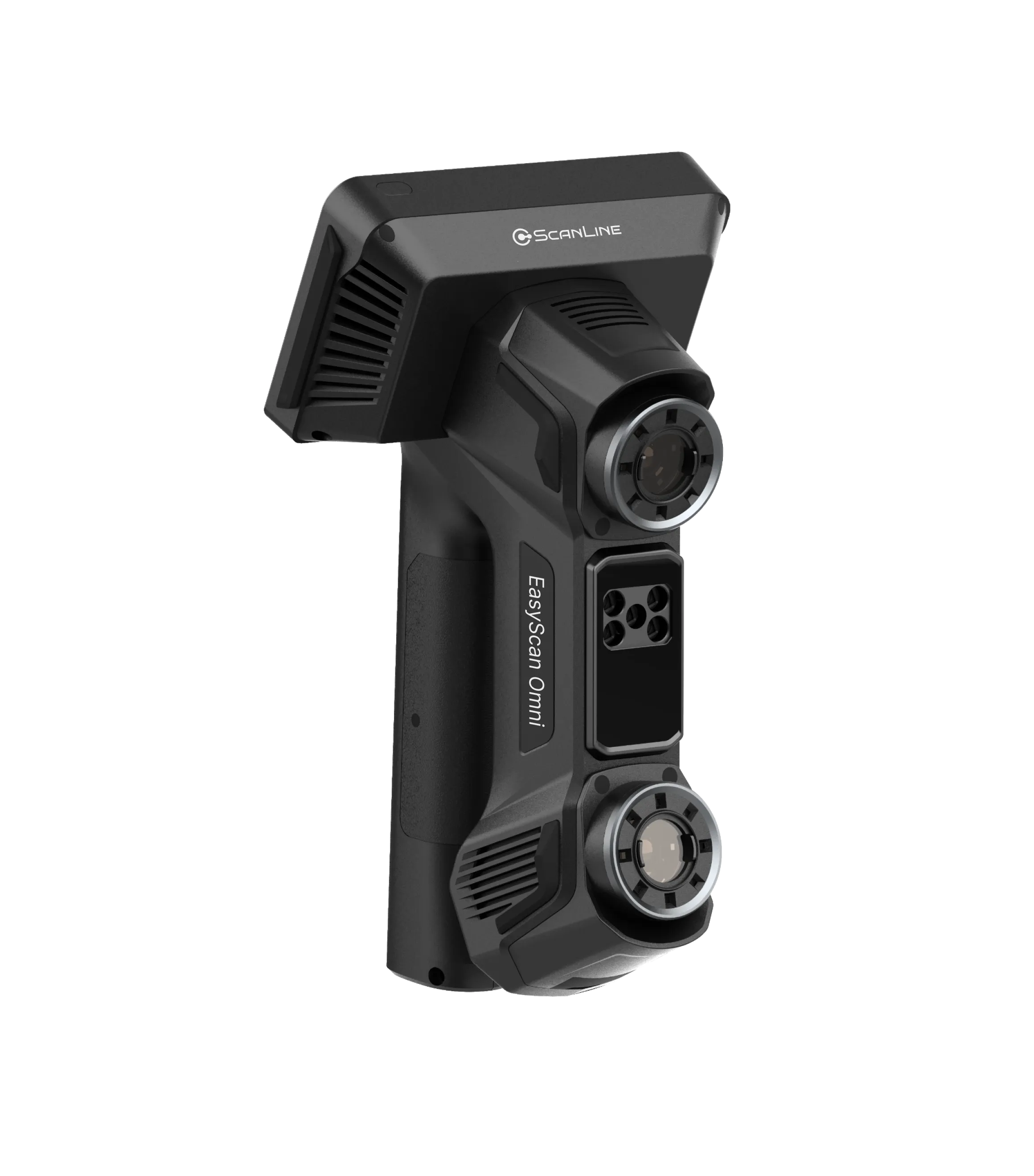

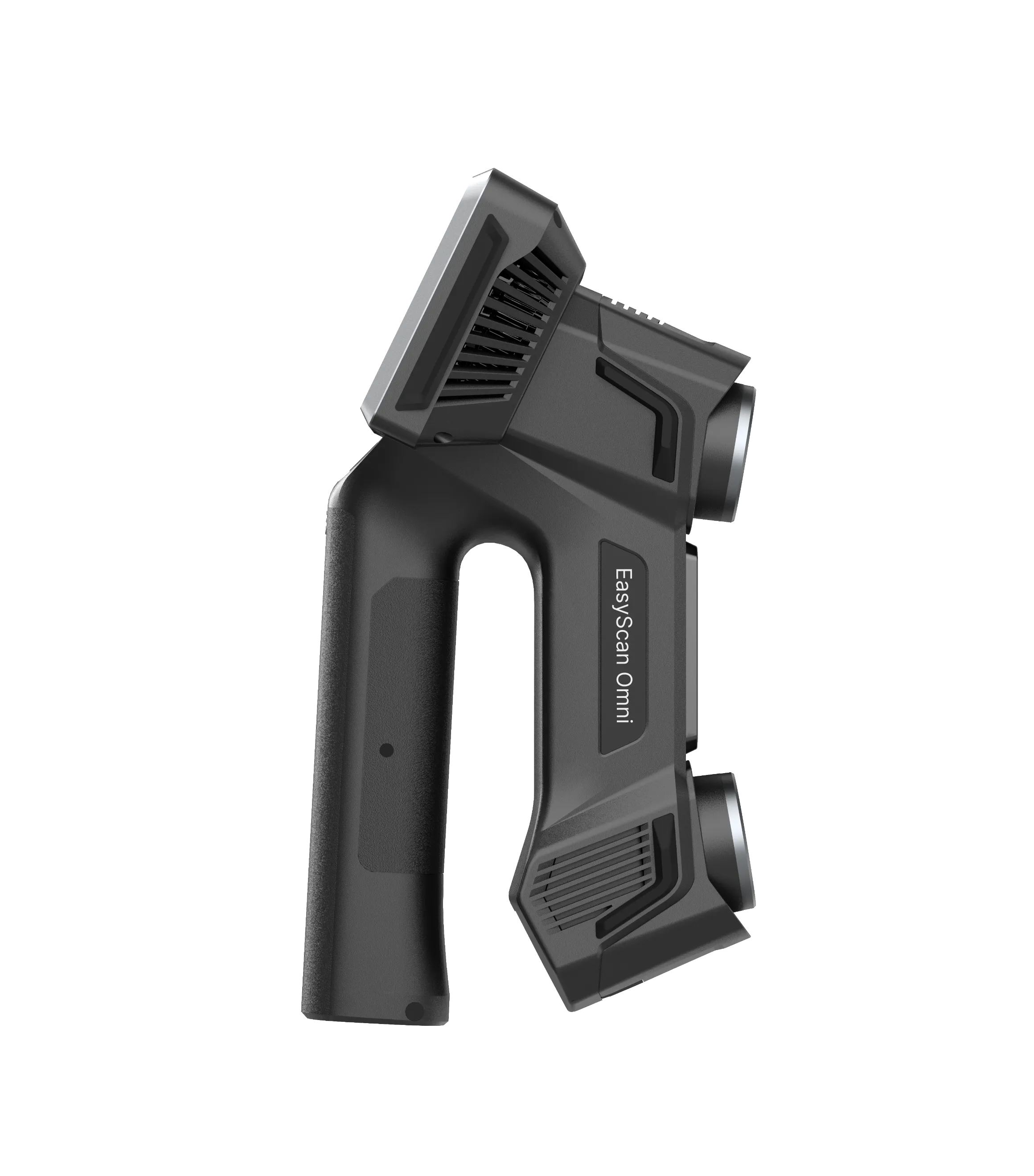

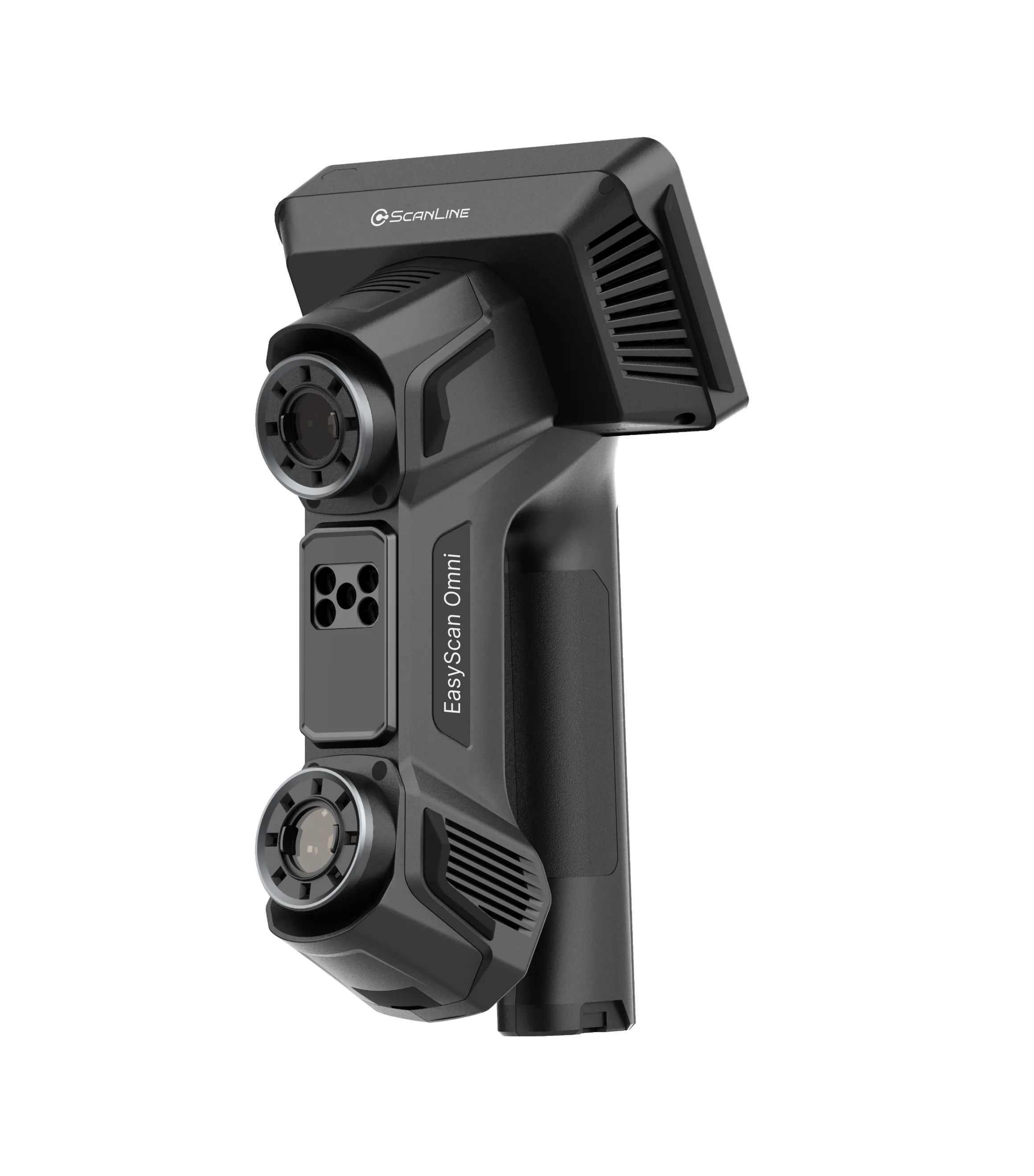

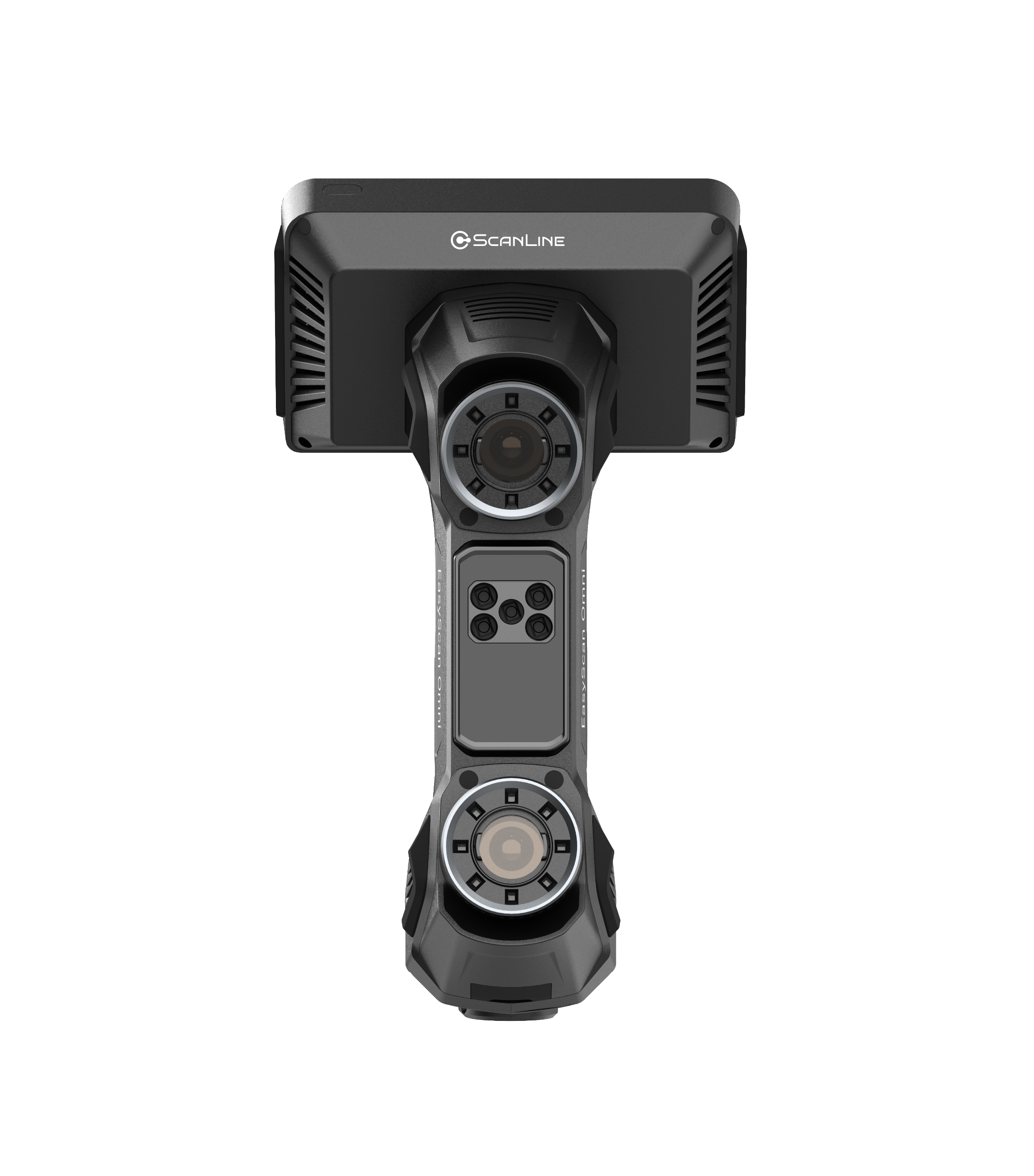

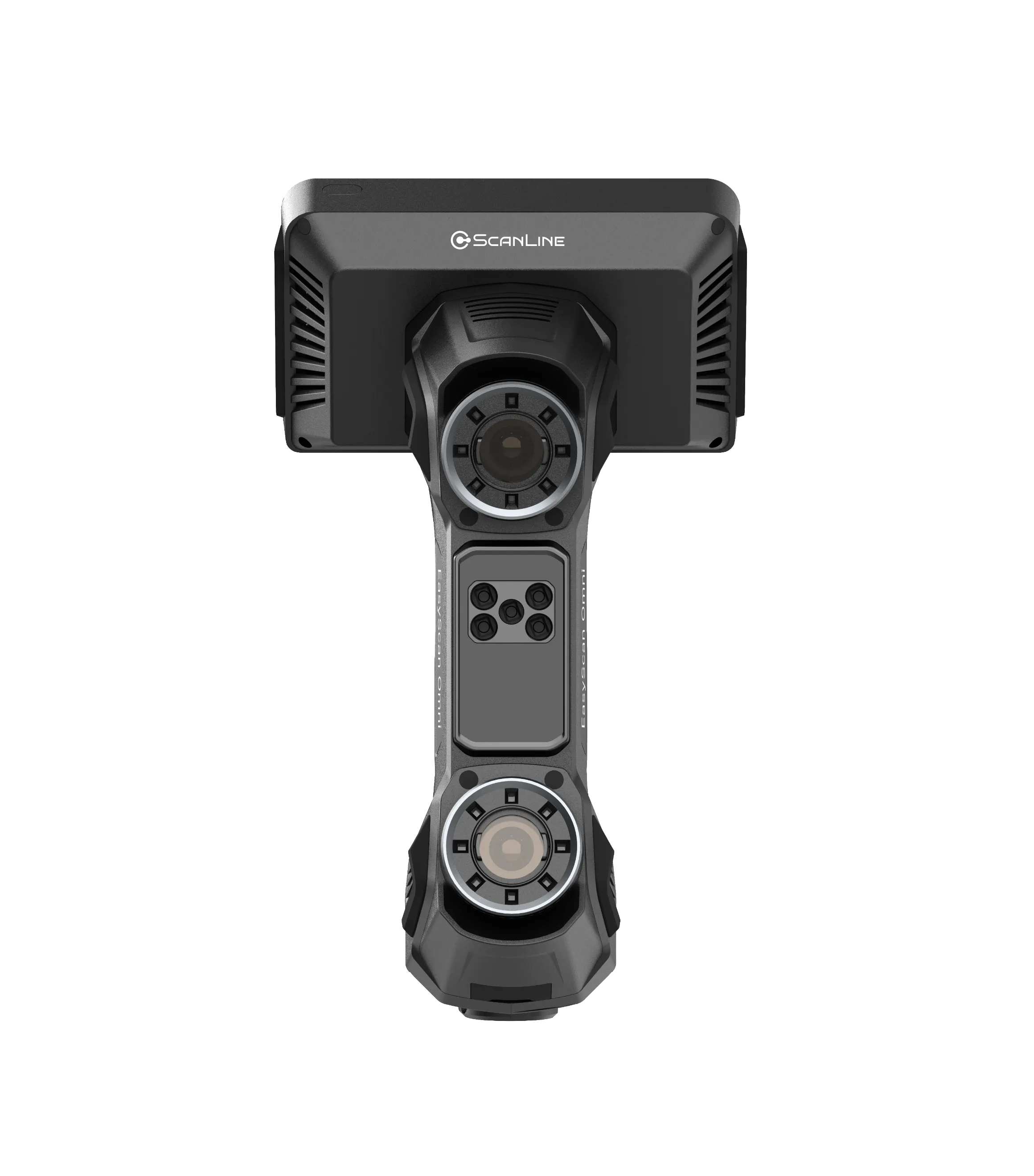

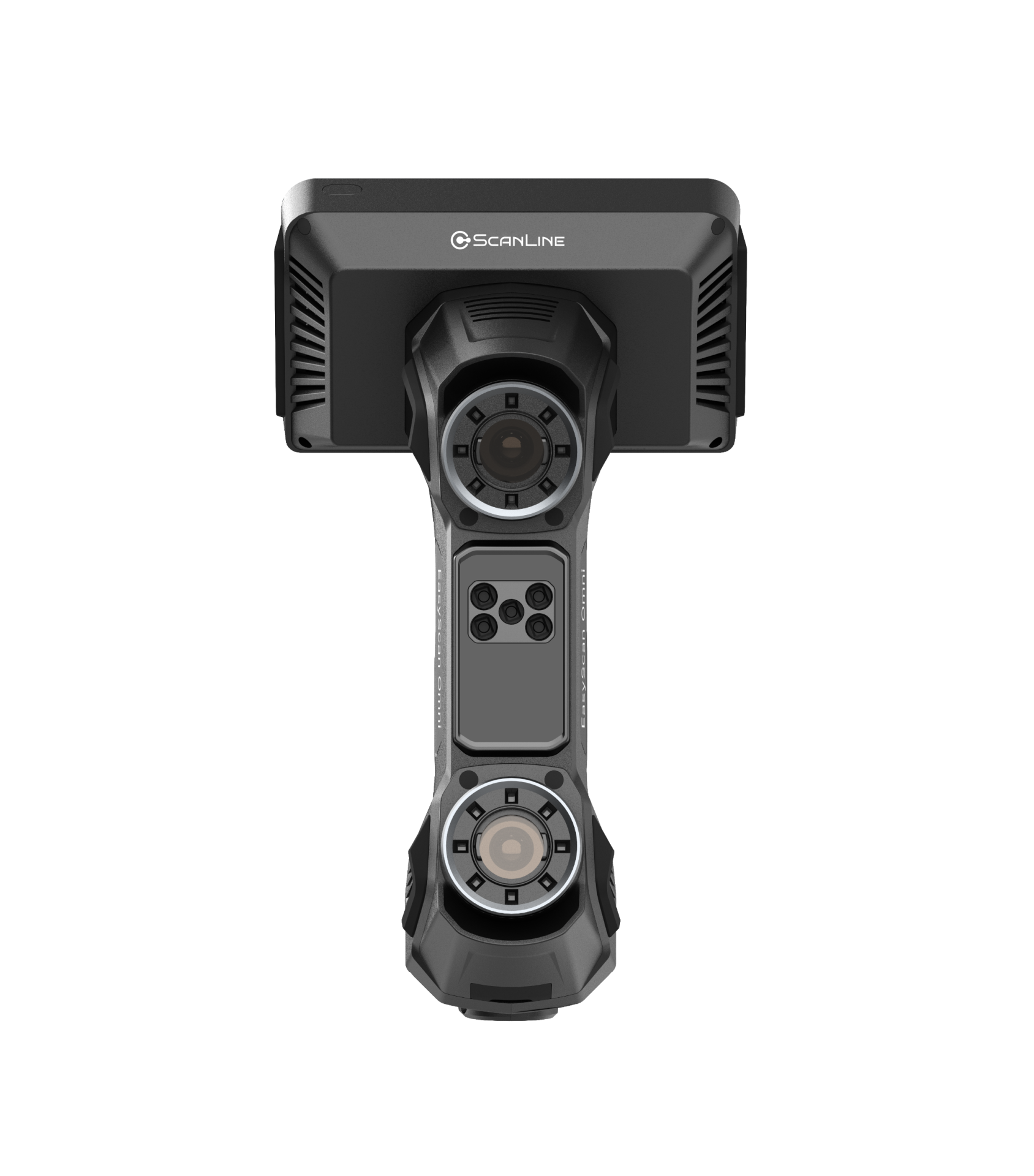

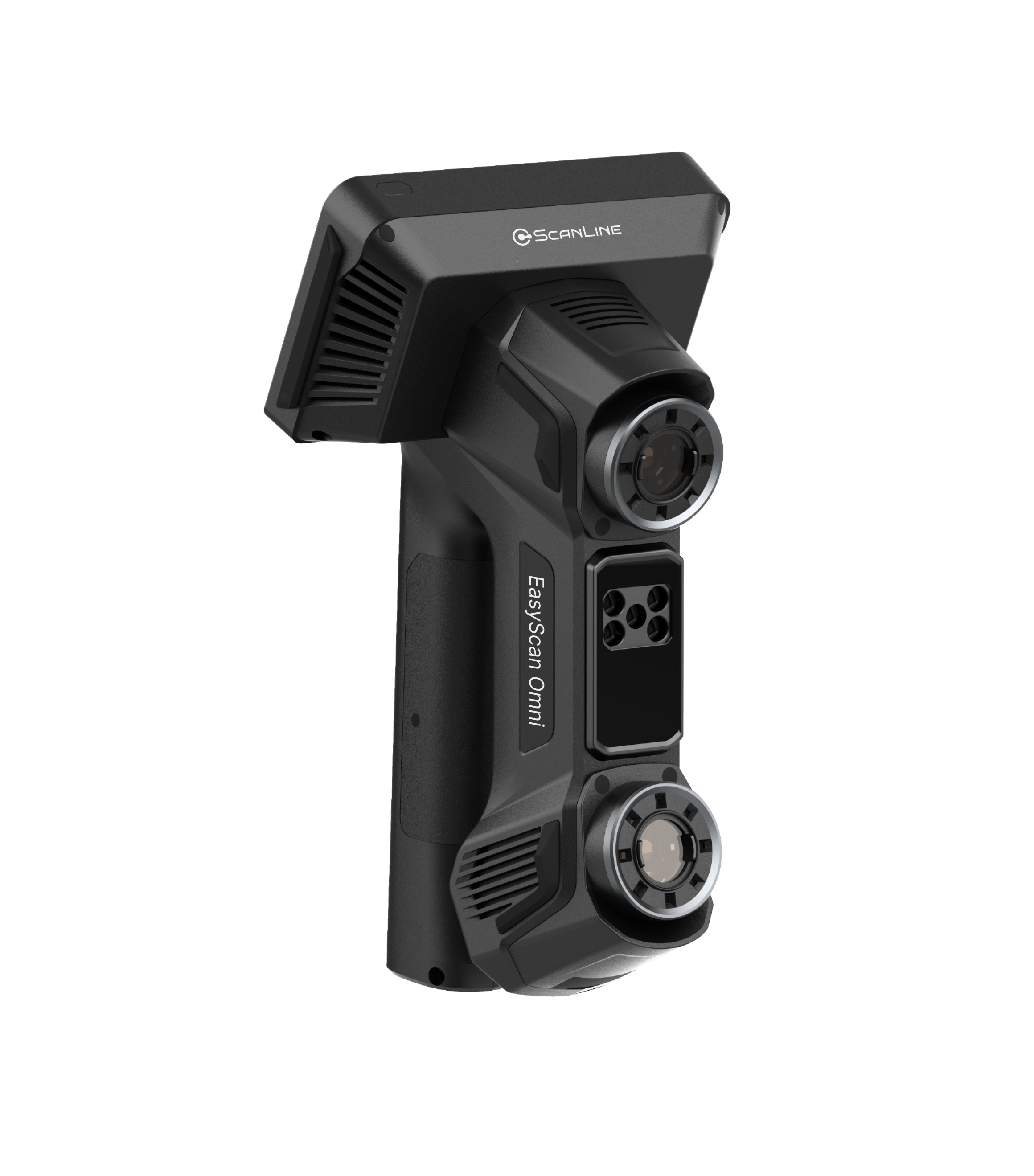

3D сканер ScanLine EasyScan Omni

3D-сканер ScanLine EasyScan Omni — автономная беспроводная метрологическая система с интегрированным модулем инспекции, предназначенная для высокоточного контроля геометрии, измерений и реверс-инжиниринга непосредственно на производственном объекте. Встроенные вычислительные ресурсы и экран позволяют выполнять сканирование, обработку полученных данных, 3D-инспекцию и подготовку отчётов без постоянного подключения к компьютеру. Беспроводное подключение и сменные аккумуляторы обеспечивают мобильность устройства и позволяют использовать его непосредственно в цехах, на производственных площадках и при работе с крупными или труднодоступными объектами.

Универсальность

ScanLine EasyScan Omni использует комбинацию синего лазера и инфракрасного VCSEL, благодаря чему поддерживает несколько режимов сканирования для решения разных измерительных задач. Режим высокой скорости с 93 лазерными линиями предназначен для оперативного захвата геометрии крупных объектов, тогда как режим высокой детализации с 25 параллельными линиями позволяет получать более плотное и подробное облако точек. Одна лазерная линия используется для работы с труднодоступными участками, включая глубокие отверстия, узкие полости и поднутрения. Инфракрасный режим обеспечивает быстрое сканирование без маркеров, что упрощает работу с объектами, на которых нанесение маркеров затруднено или нецелесообразно. Максимальная скорость сканирования составляет до 7 619 000 точек/с, а диапазон разрешения — от 0,01 до 10 мм.

Особенности

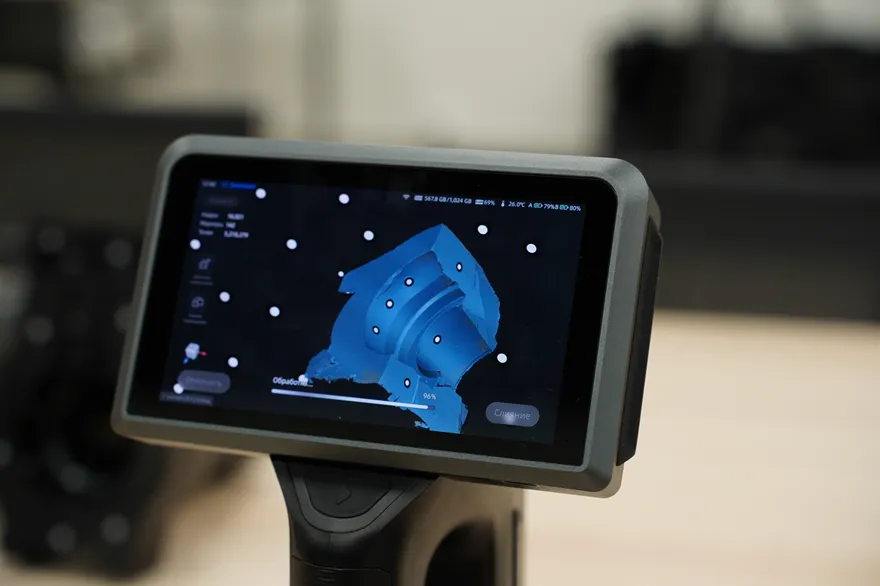

EasyScan Omni объединяет возможности профессионального 3D-сканирования и метрологической инспекции в одном автономном устройстве. Встроенный модуль контроля позволяет выполнять измерения, анализировать полученные данные и оценивать геометрию непосредственно в процессе работы, без обязательного подключения к стационарному компьютеру. Благодаря этому сканер подходит для оперативного контроля на производстве, высокоточных измерений, инспекции крупногабаритных деталей и проведения работ непосредственно на объекте.

• Инспекция в процессе сканирования. Встроенные инструменты контроля позволяют анализировать полученные данные непосредственно во время работы и оперативно оценивать результаты измерений.
• Мобильность. Беспроводная конструкция обеспечивает свободу перемещения и позволяет проводить измерения непосредственно на производственном участке или другом объекте.
• Высокая точность. Точность до 0,014 мм в лазерном режиме позволяет использовать сканер для задач, требующих детального контроля геометрии.
• Несколько режимов сканирования. Различные режимы позволяют адаптировать процесс сканирования под размеры, форму и сложность обрабатываемого объекта.
• Автономная работа. Сменные аккумуляторы обеспечивают независимость от постоянного подключения к электросети и повышают удобство работы на выезде.

EasyScan Omni сочетает точность измерений, автономность и мобильность, позволяя выполнять профессиональный 3D-контроль в цехе, лаборатории или непосредственно на удалённом объекте. Интеграция функций сканирования и инспекции сокращает количество промежуточных операций и делает устройство удобным инструментом для оперативного контроля геометриих

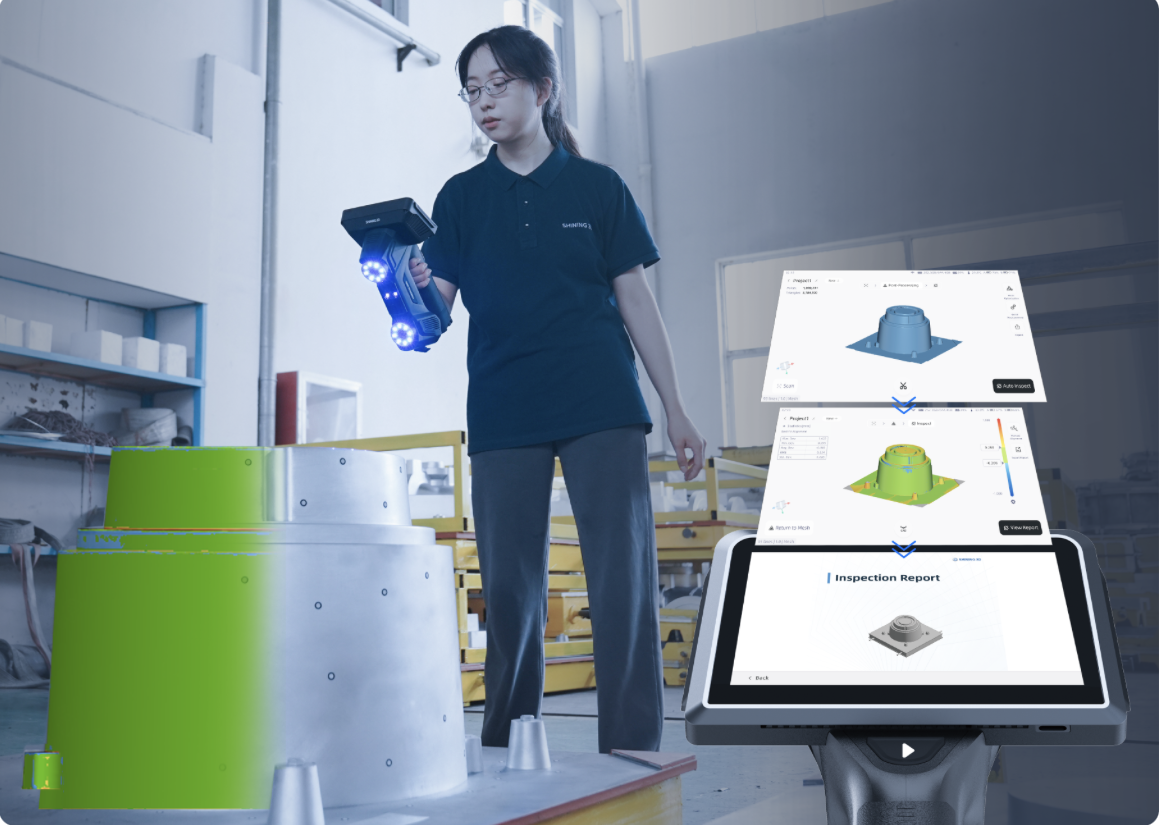

От 3D-сканирования к готовому результату

EasyScan Omni объединяет получение 3D-данных и последующий метрологический контроль в единый рабочий процесс. После завершения сканирования специалист может проанализировать полученную 3D-модель, сравнить её с эталонными данными, выявить геометрические отклонения и сохранить результаты проверки для дальнейшего анализа. Такой подход особенно эффективен при регулярном контроле деталей, поскольку позволяет быстро перейти от создания цифровой копии объекта к объективной оценке его соответствия заданным требованиям.

Основные возможности контроля:

• Сравнение с эталоном. Определение отклонений фактической геометрии детали от номинальных данных.
• Контроль размеров. Проверка основных геометрических параметров и характеристик объекта.
• Визуализация отклонений. Наглядное отображение результатов измерений помогает быстро определить участки, на которых выявлены несоответствия.

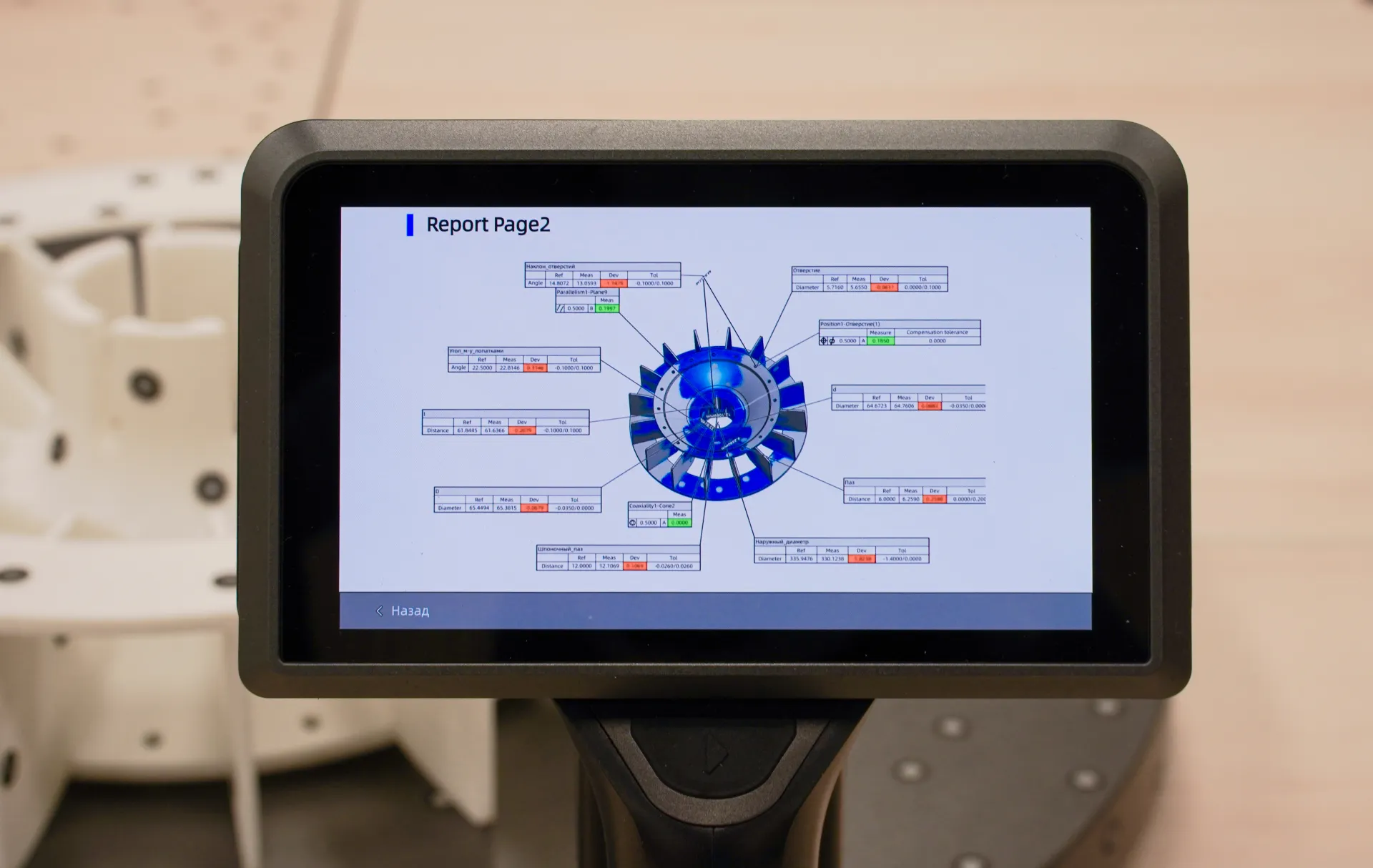

• Сохранение результатов. Результаты измерений и инспекции можно использовать для последующего анализа и документального подтверждения проведённого контроля.
• Повторяемость измерений. Единый цифровой процесс упрощает регулярную проверку серийных изделий и отдельных деталей.

Таким образом, EasyScan Omni сокращает количество этапов между получением 3D-модели и оценкой качества детали. Сканирование, анализ геометрии и контроль соответствия объединяются в последовательный рабочий процесс, удобный для производственных и метрологических задач.

Точность и производительность

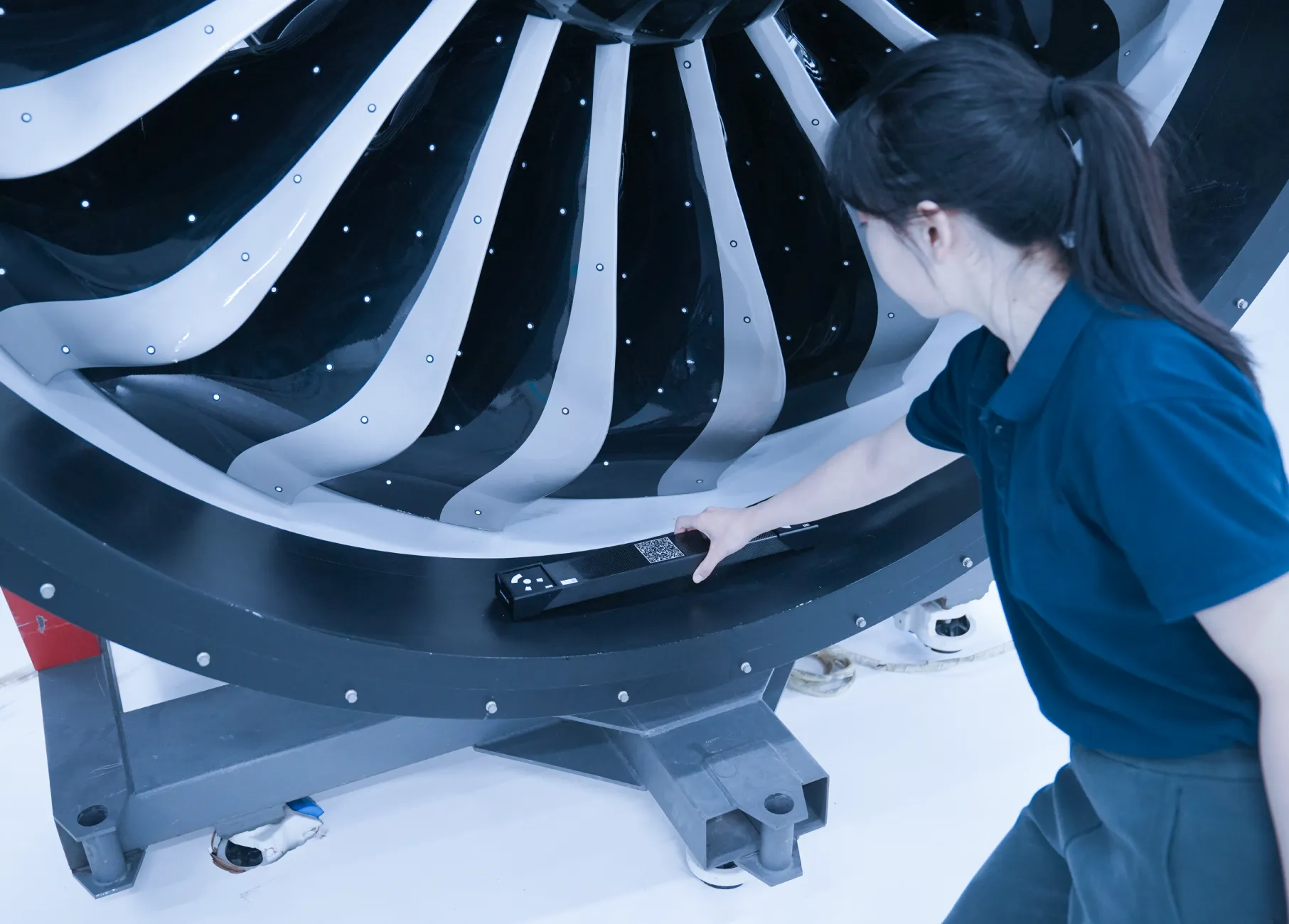

Видео­фотограмметрия VPG

Беспроводная работа

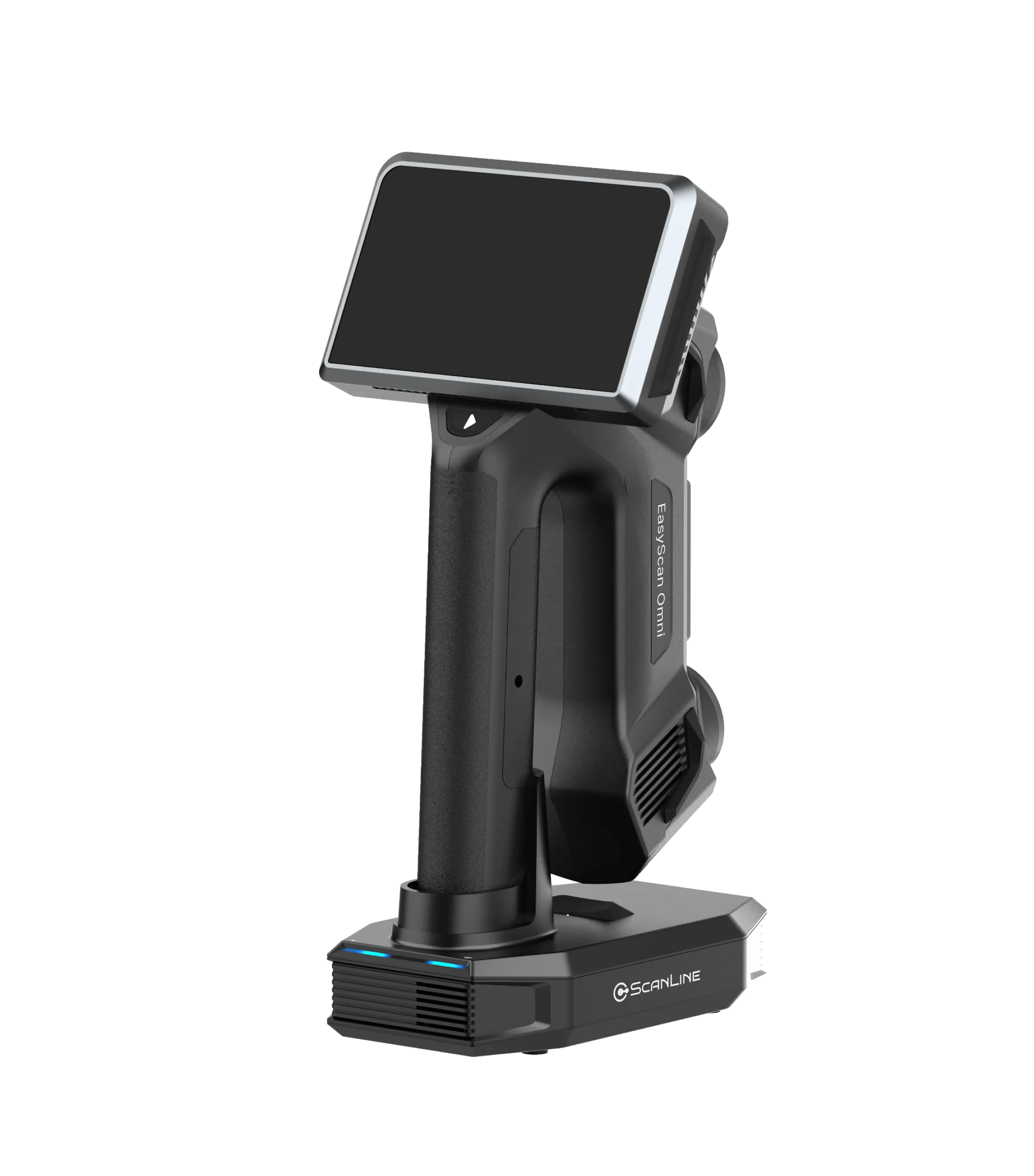

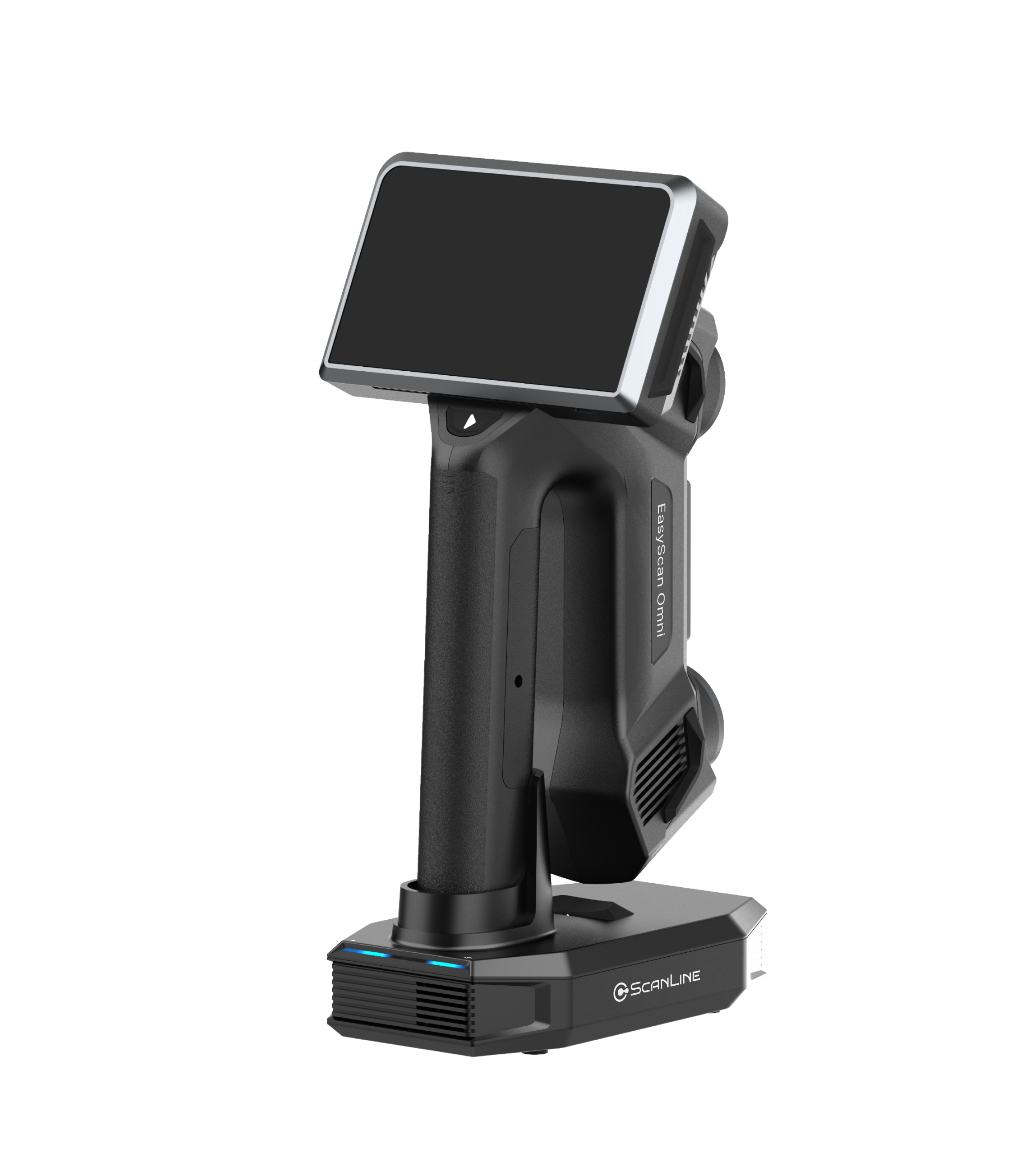

Питание и беспроводное подключение через док-станцию

Док-станция EasyScan Omni выполняет сразу несколько функций: обеспечивает зарядку сканера и упрощает организацию беспроводного подключения к рабочей системе. Такое решение сокращает количество ручных операций и позволяет быстрее подготовить оборудование к работе.

Высокоскоростная зарядка помогает оперативно восстановить заряд аккумулятора и поддерживать сканер в готовности к измерениям. Это особенно удобно при интенсивной эксплуатации, когда важно минимизировать перерывы между рабочими сессиями.

Док-станция также упрощает настройку беспроводного соединения. При первом размещении EasyScan Omni в базе выполняется сопряжение устройства и сохранение параметров подключения. При последующем использовании соединение устанавливается автоматически, поэтому оператору не требуется каждый раз выполнять настройку вручную.

Таким образом, док-станция является не только зарядной базой, но и частью беспроводной инфраструктуры EasyScan Omni. Она упрощает подготовку оборудования, сокращает время запуска и делает ежедневную эксплуатацию сканера более удобной.

Режимы сканирования

EasyScan Omni поддерживает несколько режимов 3D-сканирования, предназначенных для работы с объектами разного размера и сложности. Сочетание лазерной и инфракрасной технологий позволяет выбирать подходящий режим в зависимости от требуемой скорости, уровня детализации и особенностей геометрии.

• Высокоскоростной режим с 93 лазерными линиями предназначен для быстрого захвата значительных объёмов геометрии. Он подходит для оперативного сканирования крупных деталей и конструкций, получения общей формы объекта и выполнения предварительных измерений.

• Режим высокой детализации с 25 параллельными лазерными линиями обеспечивает более плотный сбор данных и позволяет точнее передавать мелкие элементы и особенности поверхности. Он оптимален для участков, где требуется повышенная детализация 3D-модели.

• Однолинейный лазерный режим используется для сканирования сложных и труднодоступных участков. Узкая лазерная линия позволяет получать данные с внутренних поверхностей, глубоких отверстий, пазов, карманов и других элементов, доступ к которым может быть затруднён при использовании многолинейного сканирования.

• Инфракрасный режим обеспечивает быстрое получение 3D-данных без необходимости нанесения маркеров на поверхность объекта. Это упрощает подготовку к работе и особенно удобно при сканировании объектов, на которых установка маркеров нежелательна или затруднена.

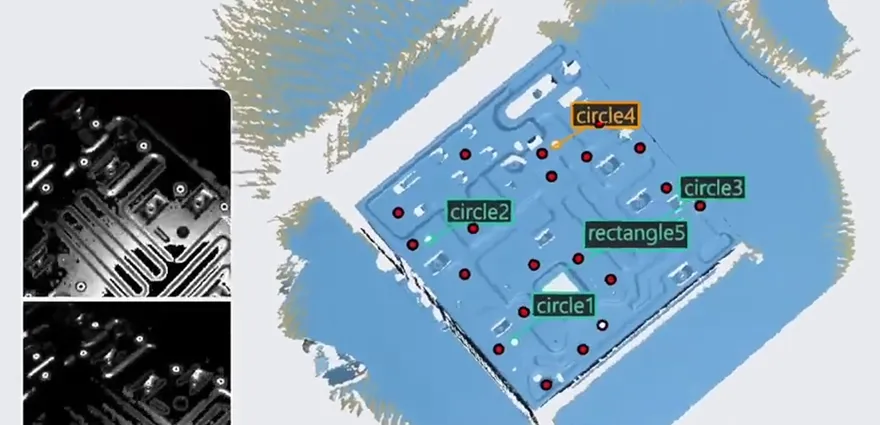

ИИ-режим распознавания элементов

EasyScan Omni оснащён режимом интеллектуального распознавания элементов, который автоматически выявляет контролируемые геометрические объекты непосредственно в процессе сканирования. Функция в первую очередь предназначена для работы с отверстиями в листовых и штампованных деталях, включая круглые, продолговатые и прямоугольные формы.

Во время сканирования алгоритмы искусственного интеллекта анализируют получаемые 3D-данные и распознают соответствующие геометрические элементы. Обнаруженные объекты автоматически отображаются в 3D-сцене, что упрощает их последующий контроль и сокращает объём ручной обработки данных.

EasyScan Omni предназначен для профессионального 3D-сканирования и измерений в различных отраслях, где важно быстро получать точные цифровые данные непосредственно на месте проведения работ. Сканер подходит для контроля деталей, крупногабаритных конструкций и сложных геометрических объектов без необходимости транспортировать их в специализированную измерительную лабораторию.

Автомобильная промышленность. Устройство позволяет работать с поверхностями различного типа, в том числе тёмными и отражающими. Инфракрасный режим обеспечивает возможность быстрого сканирования без использования маркеров, что упрощает контроль кузовных элементов, деталей и узлов.

Строительство и тяжёлая техника. Мобильный формат EasyScan Omni удобен для измерения крупногабаритных деталей и конструктивных элементов непосредственно на строительной или производственной площадке. Беспроводная работа позволяет свободно перемещаться вокруг объекта во время сканирования.

Энергетика и тяжёлая промышленность. Автономное питание, беспроводное подключение и встроенный 5,5-дюймовый сенсорный экран позволяют выполнять измерения непосредственно в рабочей зоне без постоянной привязки к ноутбуку и кабелям.

Машиностроение. EasyScan Omni может применяться для высокоточного сканирования деталей и узлов при контроле геометрии, проверке качества изготовления и выполнении задач обратного проектирования.

Сочетание автономности, мобильности и нескольких режимов сканирования позволяет использовать EasyScan Omni как универсальный инструмент для получения и анализа 3D-данных непосредственно в производственных условиях.
