3D сканер ScanLine EasyScan Libre

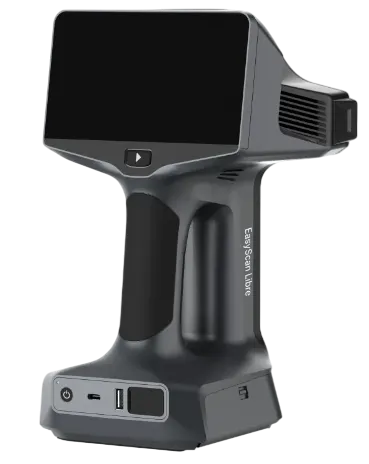

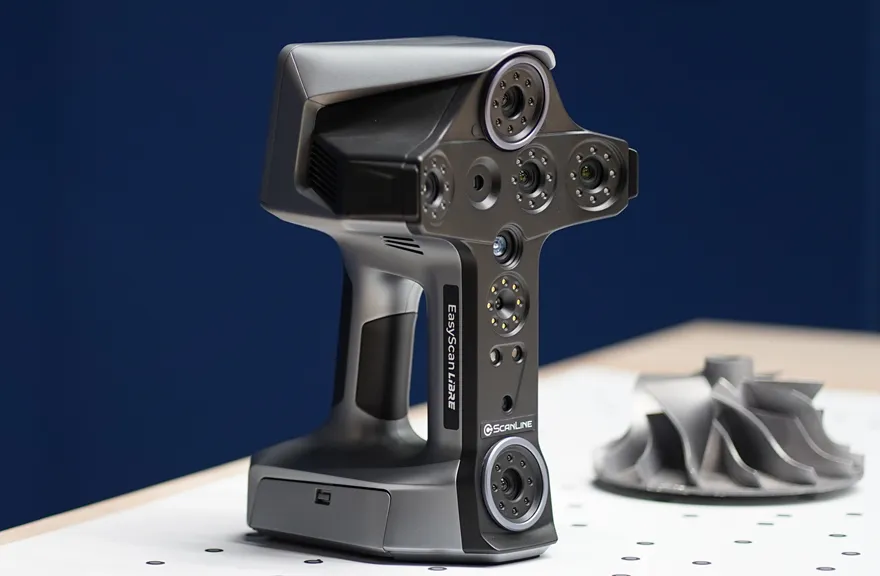

ScanLine EasyScan Libre - профессиональный ручной 3D-сканер, сочетающий лазерную и инфракрасную технологии сканирования, встроенную вычислительную систему NVIDIA, сенсорный OLED-дисплей, аккумуляторное питание и камеру для захвата цветной текстуры. Ключевая особенность модели — возможность выполнять основные операции непосредственно на устройстве: сканировать объект, контролировать полученные данные, обрабатывать результаты и создавать готовую 3D-модель без обязательного подключения к ноутбуку или стационарному компьютеру. Беспроводная конструкция делает EasyScan Libre удобным решением для работы с крупногабаритными объектами и деталями непосредственно на производстве, а также для сканирования автомобилей, промышленного оборудования, архитектурных объектов и объектов культурного наследия.

Полностью автономная работа без компьютера

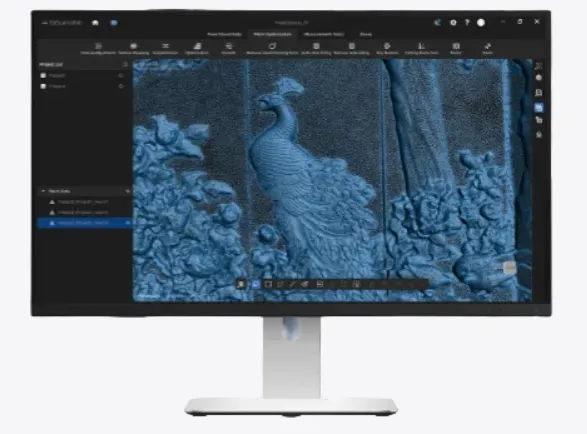

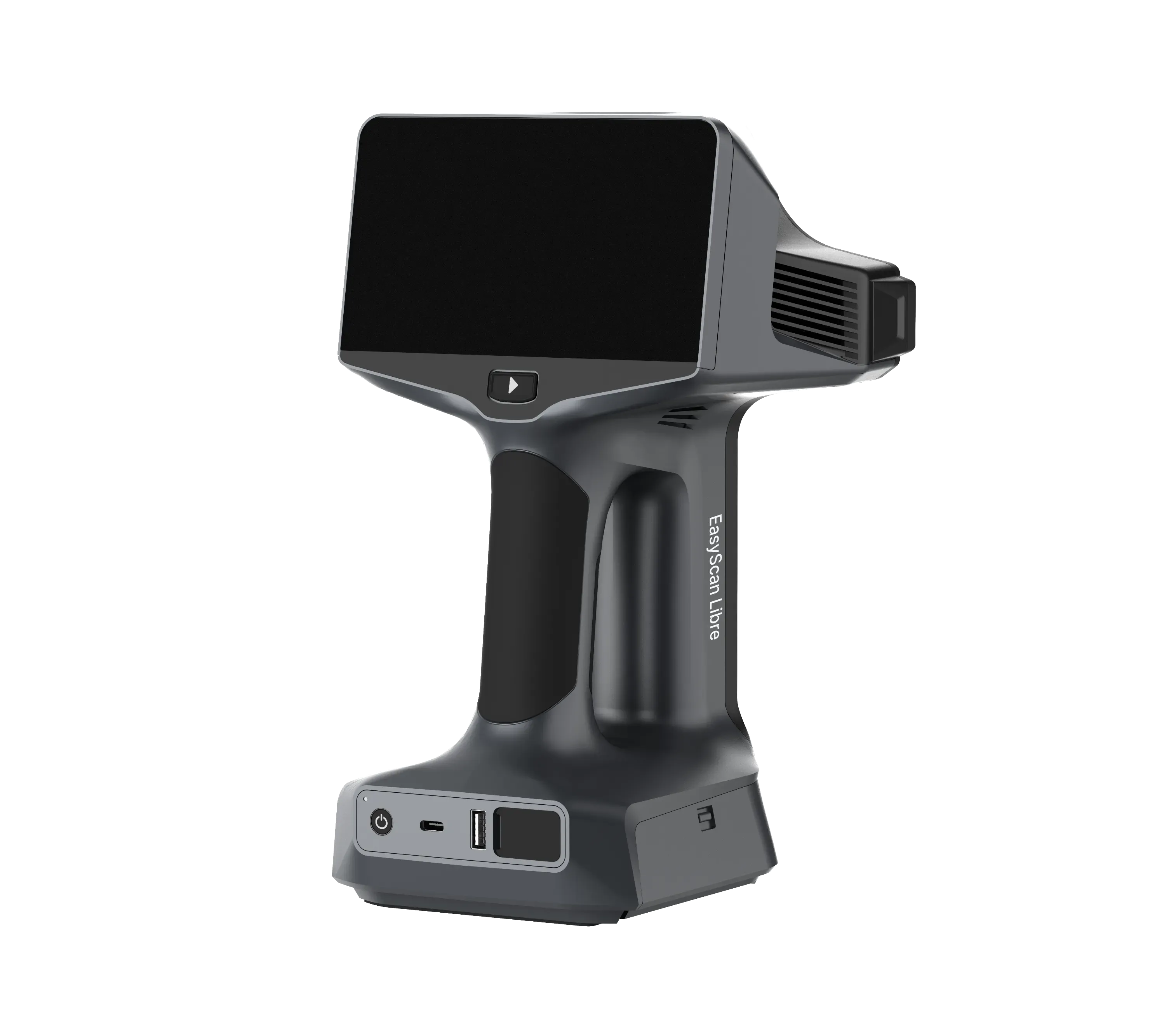

EasyScan Libre предназначен для мобильного 3D-сканирования в ситуациях, когда использование ноутбука или стационарного компьютера затруднено. В корпус устройства встроены 5,5-дюймовый сенсорный OLED-дисплей, вычислительная платформа NVIDIA Jetson Orin NX с 16 ГБ памяти и SSD-накопитель объёмом 1 ТБ. Все основные операции можно выполнять непосредственно на сканере: выбирать режим работы, контролировать процесс захвата, просматривать полученную геометрию и выполнять базовую обработку данных. Благодаря этому пользователю не требуется постоянно носить с собой ноутбук и подключать сканер к компьютеру кабелем, что особенно удобно при работе с крупными объектами и непосредственно на производственных площадках.

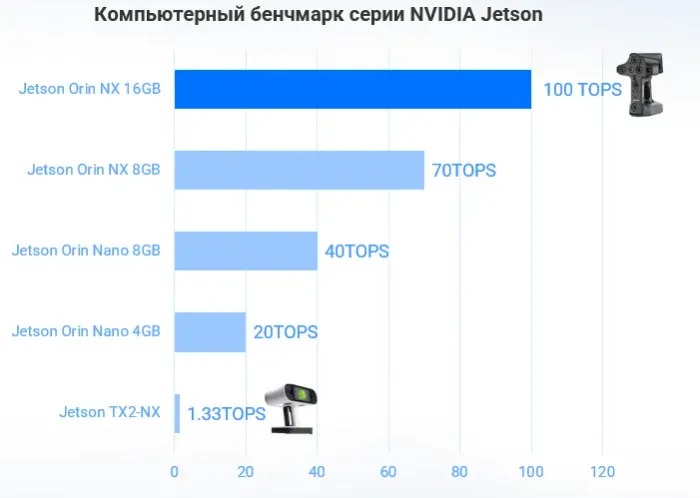

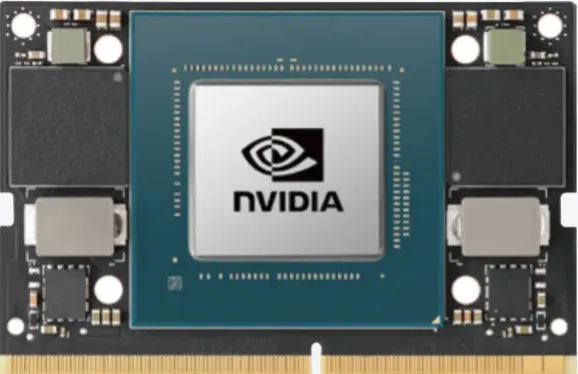

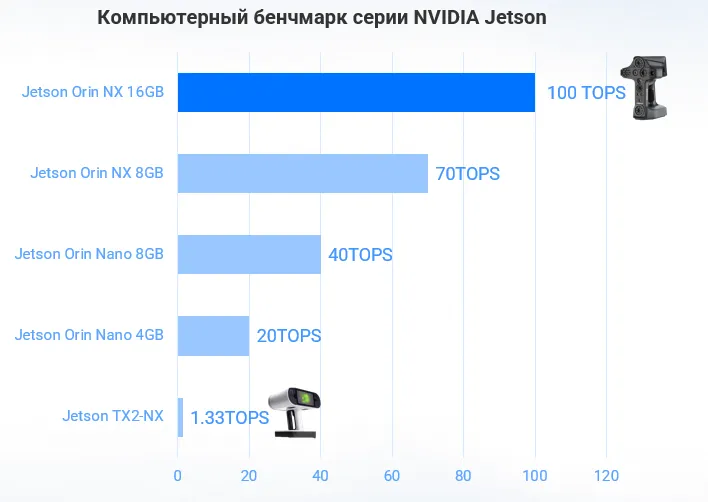

За обработку 3D-данных отвечает вычислительная платформа NVIDIA Jetson Orin NX с 8-ядерным процессором на архитектуре Arm Cortex-A78AE и графическим процессором Ampere, оснащённым 1024 ядрами CUDA. Производительность системы достигает 100 TOPS, благодаря чему EasyScan Libre способен обрабатывать большие объёмы и плотные массивы 3D-данных непосредственно в процессе сканирования. Для хранения результатов предусмотрен встроенный SSD-накопитель ёмкостью 1 ТБ, которого достаточно для размещения большого количества проектов и полученных 3D-моделей.

Три режима сканирования для разных объектов

ScanLine EasyScan Libre поддерживает три режима захвата данных: быстрый инфракрасный, адаптивный инфракрасный и HD-сканирование синим лазером. Переключение между режимами позволяет подбирать оптимальный способ работы с учётом габаритов объекта, требуемой детализации и особенностей его поверхности. Инфракрасные режимы производитель рекомендует преимущественно для крупных объектов размером более 1×1×1 м, тогда как режим Laser HD лучше подходит для относительно небольших деталей, при сканировании которых важны высокая точность и передача мелких элементов геометрии.

Laser HD — высокая детализация и сканирование без маркеров

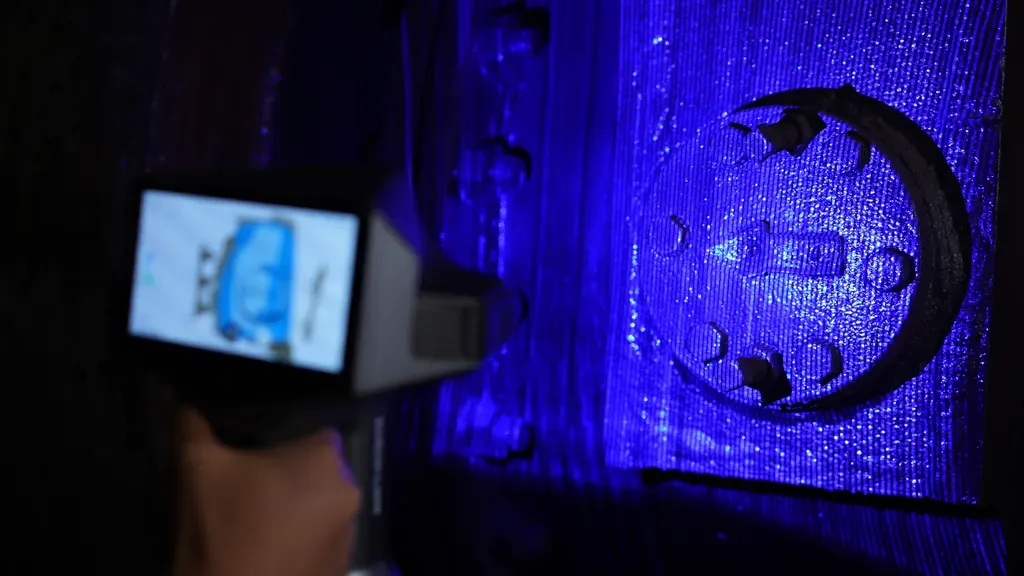

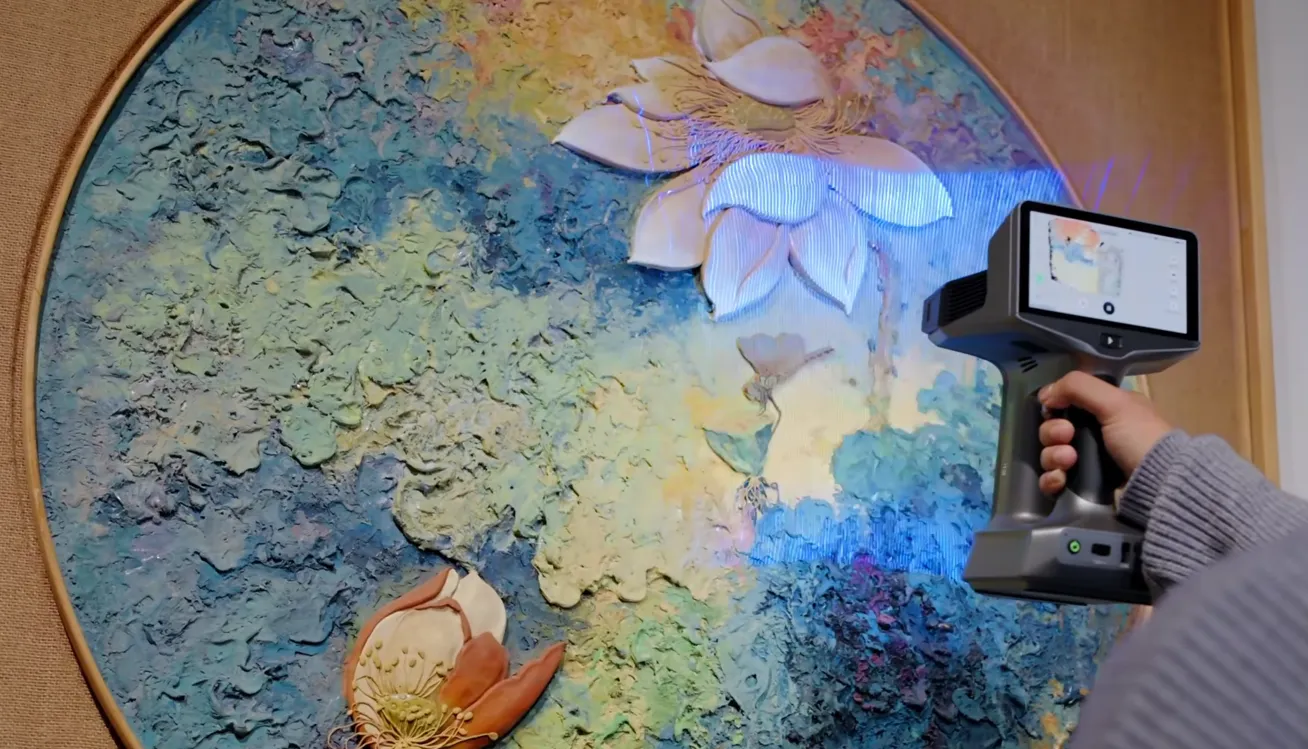

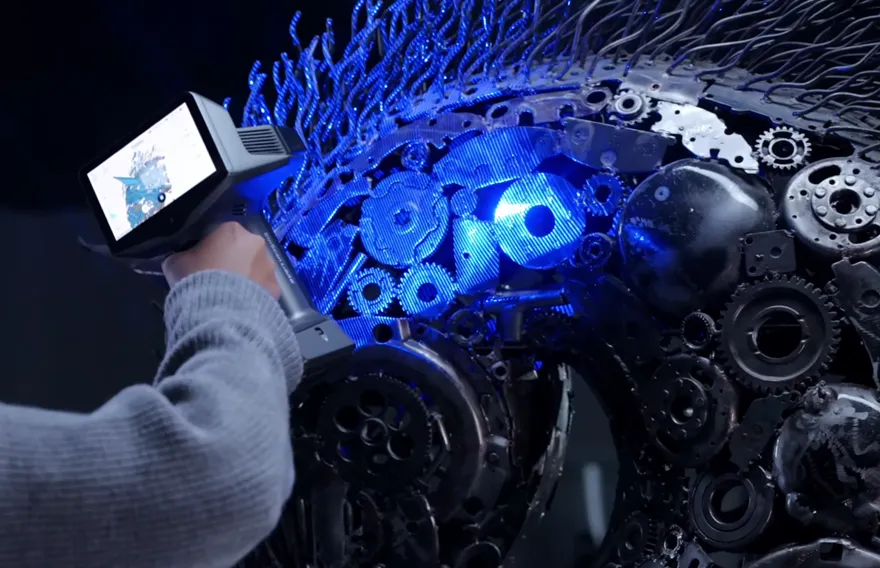

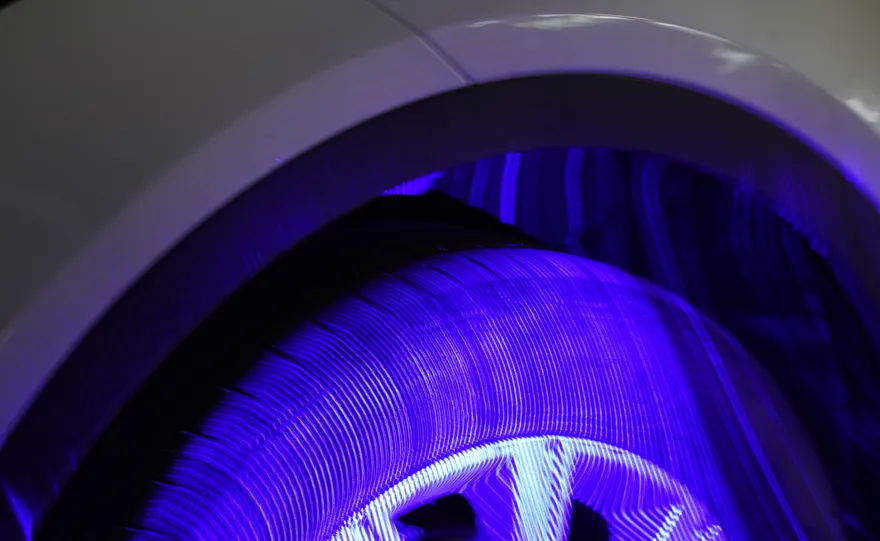

Режим Laser HD использует 101 параллельную синюю лазерную линию и предназначен для получения детализированной геометрии объектов. Скорость сканирования достигает 4 500 000 точек в секунду, а расстояние между точками составляет от 0,05 до 3,0 мм. Заявленное разрешение до 0,05 мм позволяет фиксировать мелкие элементы поверхности и геометрии, что делает этот режим подходящим для обратного проектирования, контроля формы и цифрового архивирования деталей.

Для выравнивания данных Laser HD может использовать геометрические особенности объекта и его текстуру, поэтому при работе с поверхностями с выраженной геометрией или текстурой во многих случаях не требуется наносить маркеры. Режим также поддерживает захват цветовой информации, благодаря чему можно получить не только геометрическую модель, но и её цветную текстуру.

За счёт сочетания трёх режимов сканирования EasyScan Libre способен работать с объектами различного масштаба — от небольших деталей размером около 0,1 м до крупногабаритных объектов длиной до 10 м. Инфракрасные режимы ориентированы на быстрый захват больших объектов, а лазерный режим позволяет получать более детализированные данные с компактных деталей. Такая комбинация расширяет область применения сканера и позволяет использовать его как в помещениях, так и при работе на открытом воздухе, в том числе при ярком естественном освещении.

Инфракрасный режим - быстрое сканирование крупных объектов

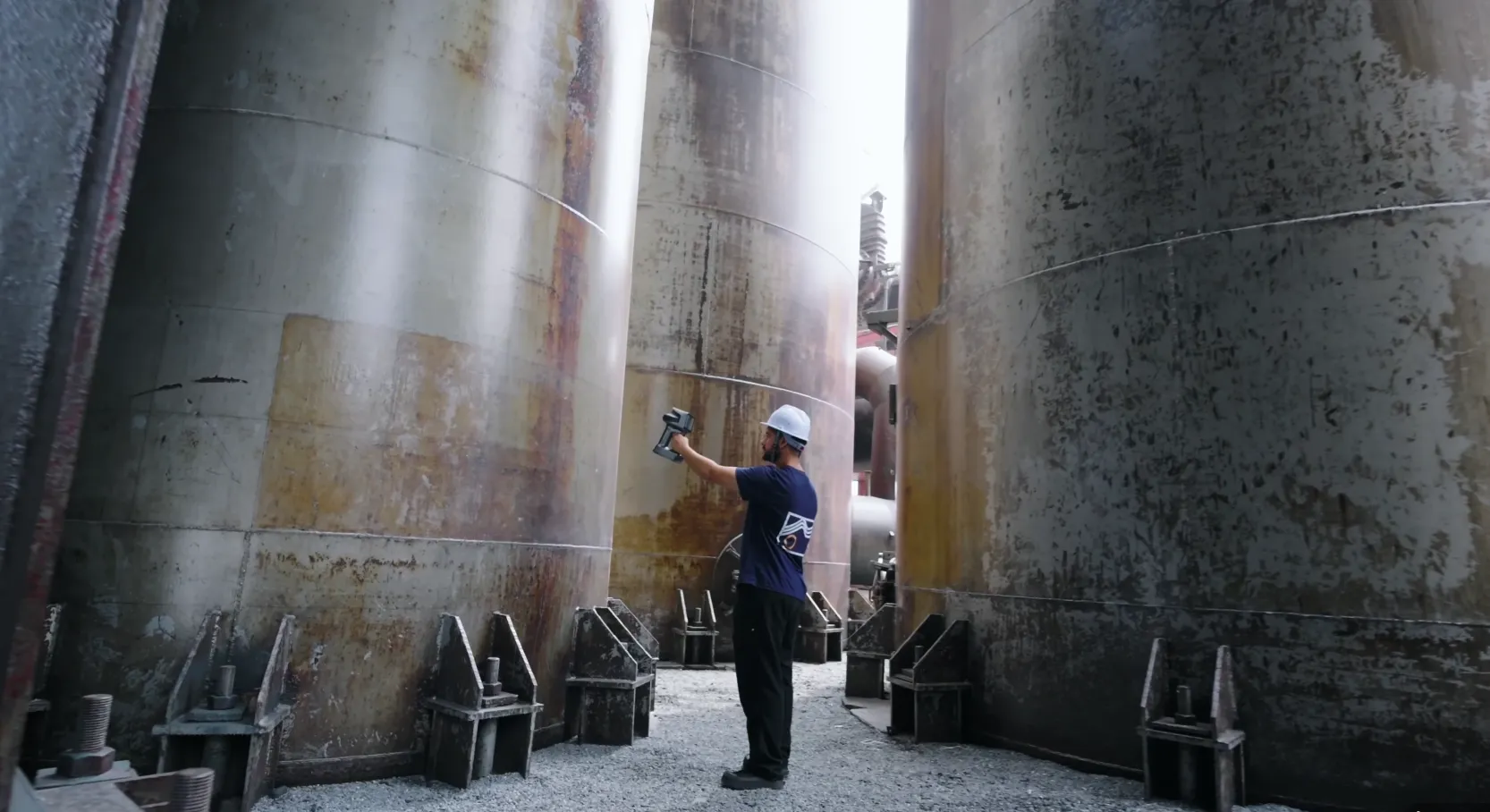

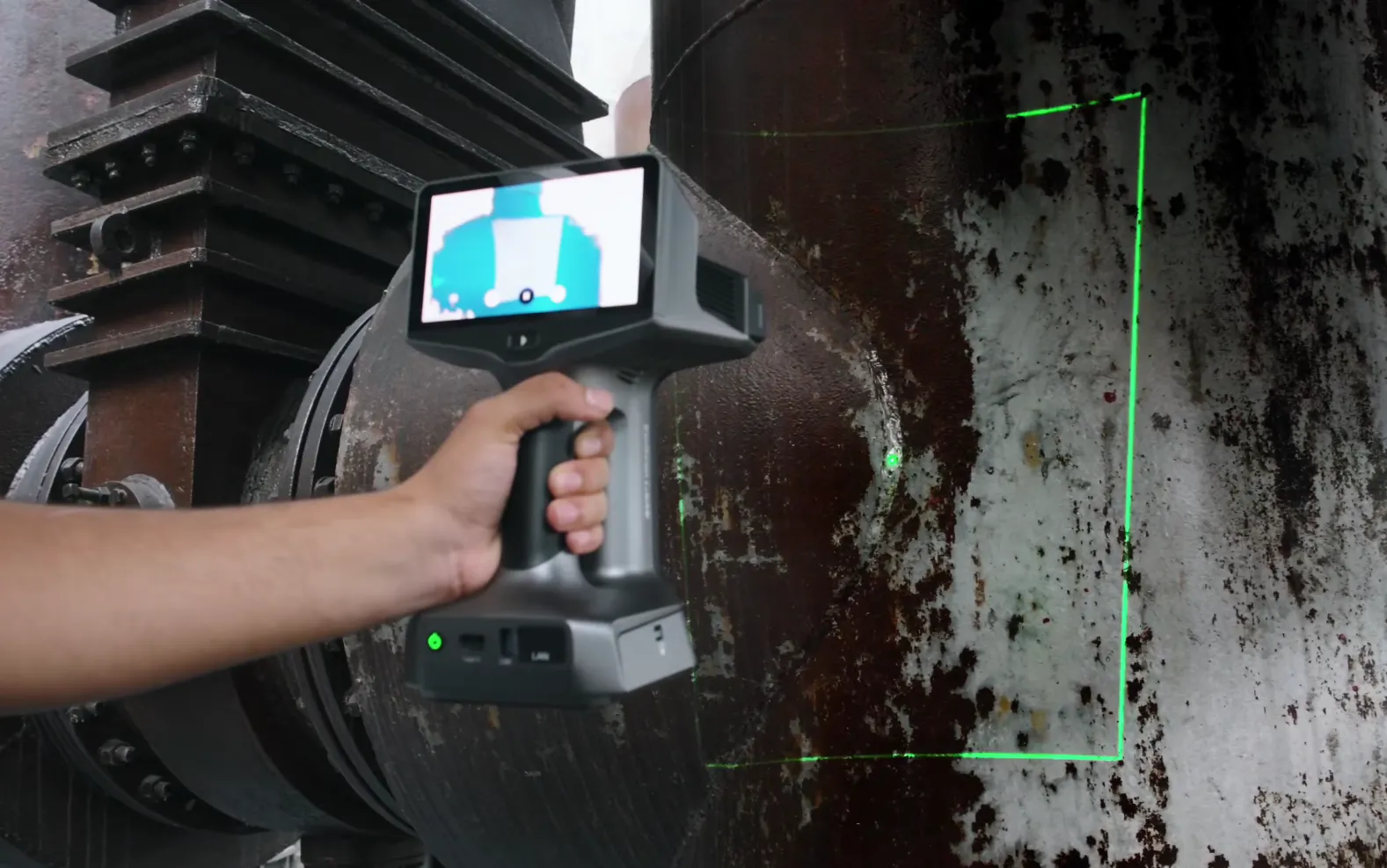

Инфракрасный режим использует источник VCSEL и предназначен для быстрого захвата больших поверхностей и объектов. Скорость сканирования достигает 2 700 000 точек/с, рабочая дистанция составляет 500–1500 мм, а поле зрения — до 983 × 979 мм. Большая область захвата позволяет за один проход получать значительный объём данных, что особенно удобно при сканировании кузовов автомобилей, крупногабаритных деталей, промышленного оборудования и других объектов большого размера.

Инфракрасное излучение позволяет работать при различном уровне окружающего освещения, в том числе на открытом воздухе при ярком солнечном свете. Режим IR Rapid поддерживает несколько способов выравнивания данных: по геометрии, текстуре, маркерам и глобальным маркерам, а также комбинированное выравнивание. Это позволяет выбирать оптимальный способ отслеживания положения сканера в зависимости от особенностей объекта и условий работы.

Адаптивный режим

Сканирование без маркеров

Одним из преимуществ ScanLine EasyScan Libre является возможность сканировать объекты без обязательного нанесения маркеров. В режимах IR Rapid и Laser HD доступны выравнивание по геометрии и текстуре, благодаря чему сканер может определять своё положение относительно объекта по его характерным особенностям. Это особенно удобно при работе с крупными деталями и поверхностями большой площади, где ручная установка большого количества маркеров потребовала бы дополнительного времени. Если требуется повысить стабильность отслеживания или точность при работе со сложной геометрией, можно использовать обычные или глобальные маркеры.

Полноцветное 3D-сканирование

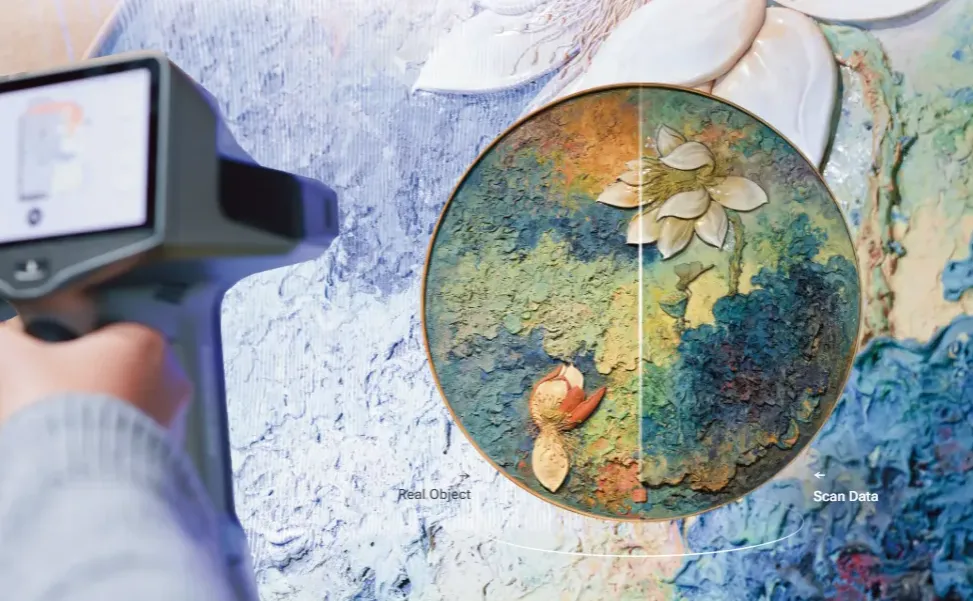

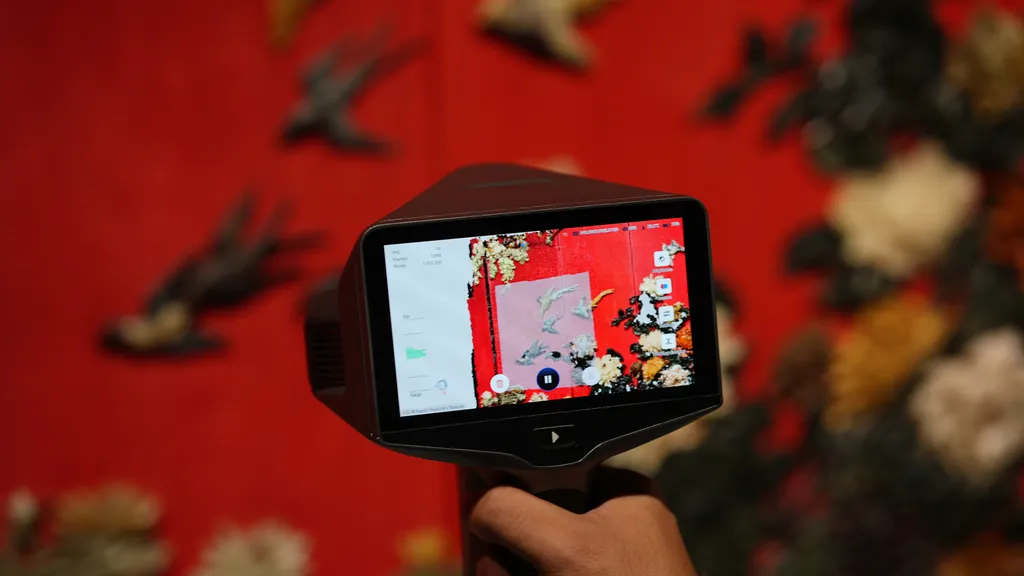

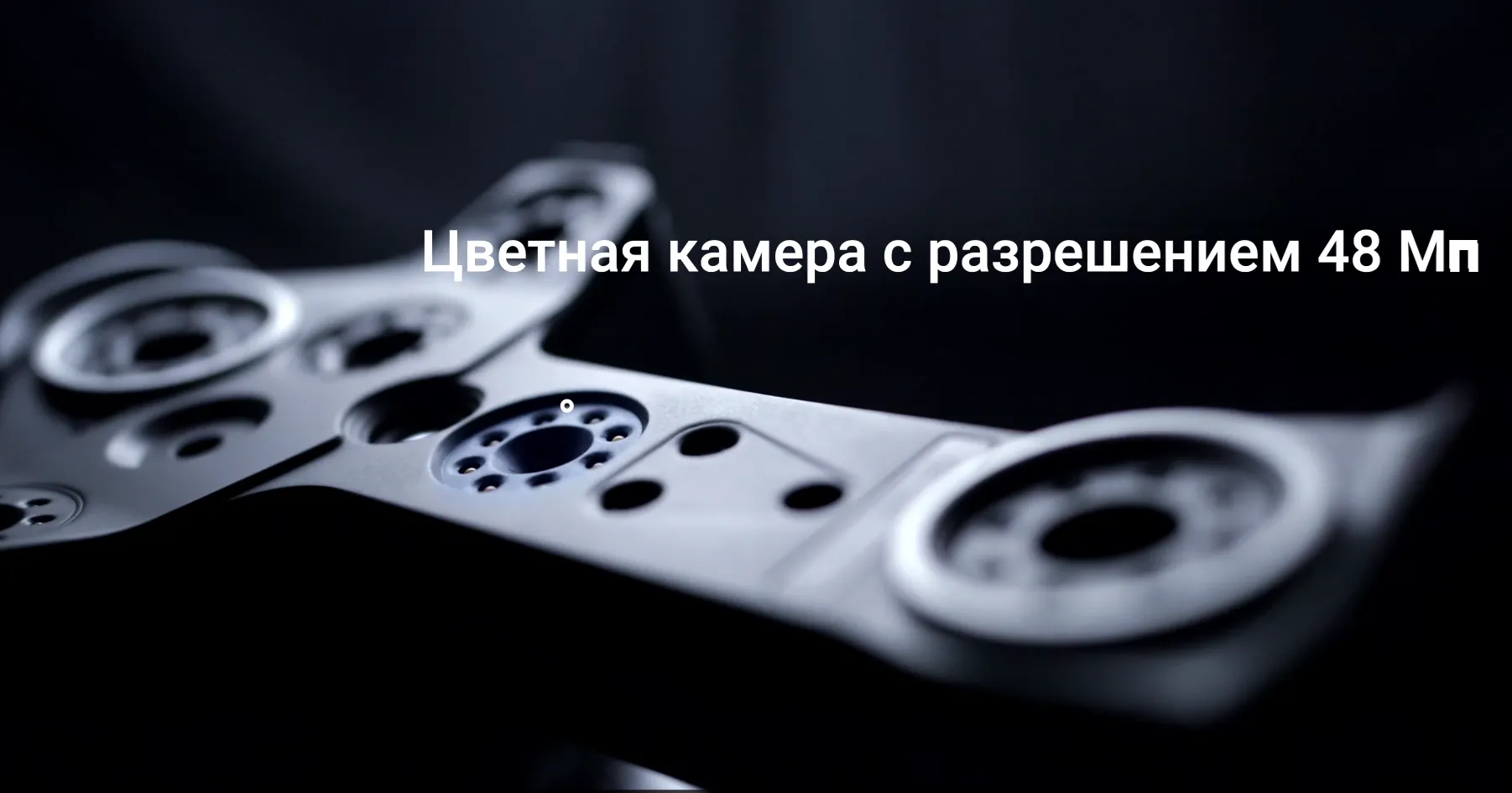

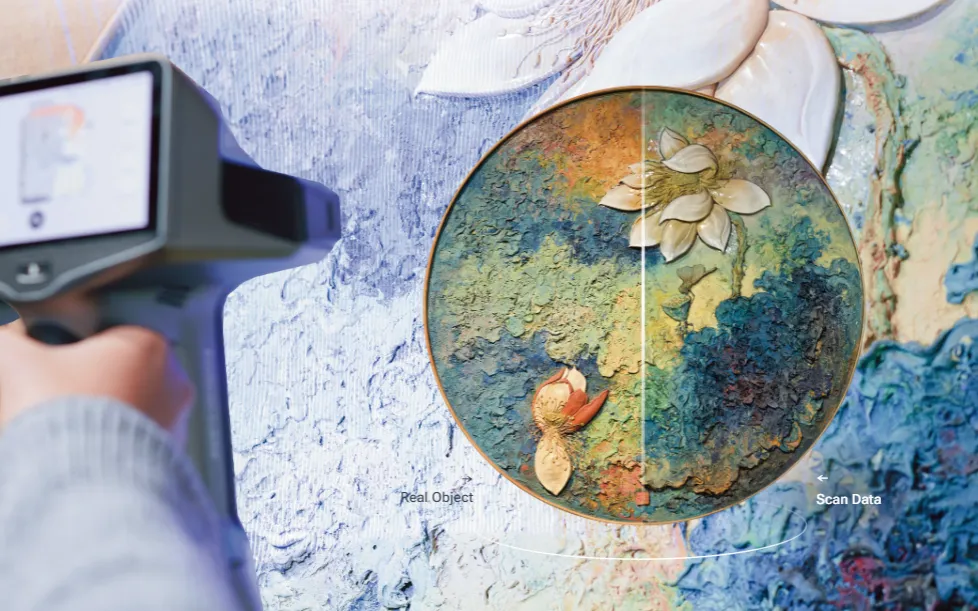

ScanLine EasyScan Libre оснащён 48-мегапиксельной цветной камерой, которая позволяет одновременно с геометрией фиксировать цвет и детали поверхности объекта. Благодаря этому сканер способен создавать полноцветные 3D-модели с реалистичной текстурой, что расширяет его применение за пределы метрологических задач. Полученные данные могут использоваться для цифрового архивирования и визуализации объектов, создания материалов для CGI, документирования объектов культурного наследия, криминалистических исследований, архитектурных проектов и других задач, где важно сохранить не только форму, но и внешний вид объекта.

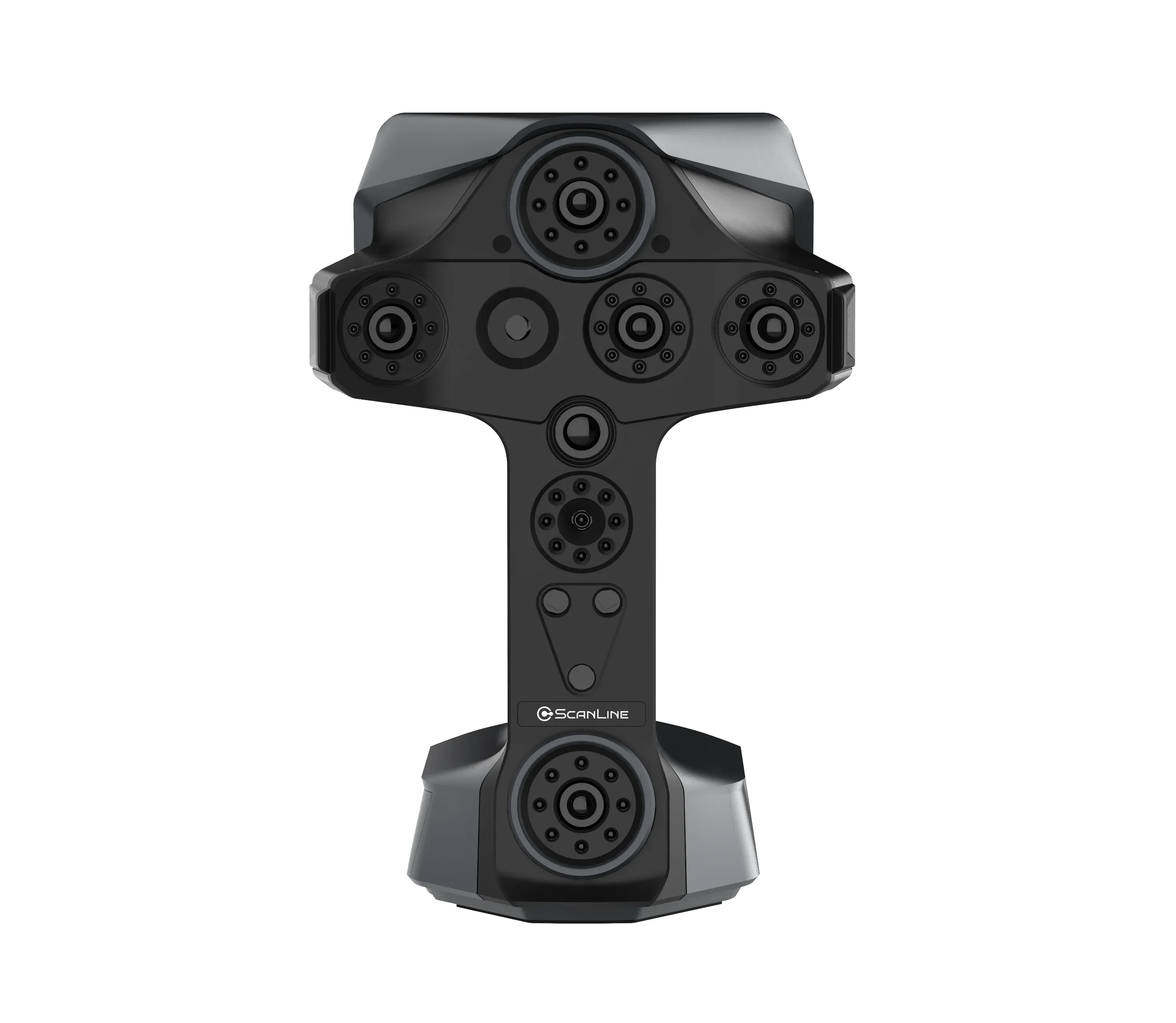

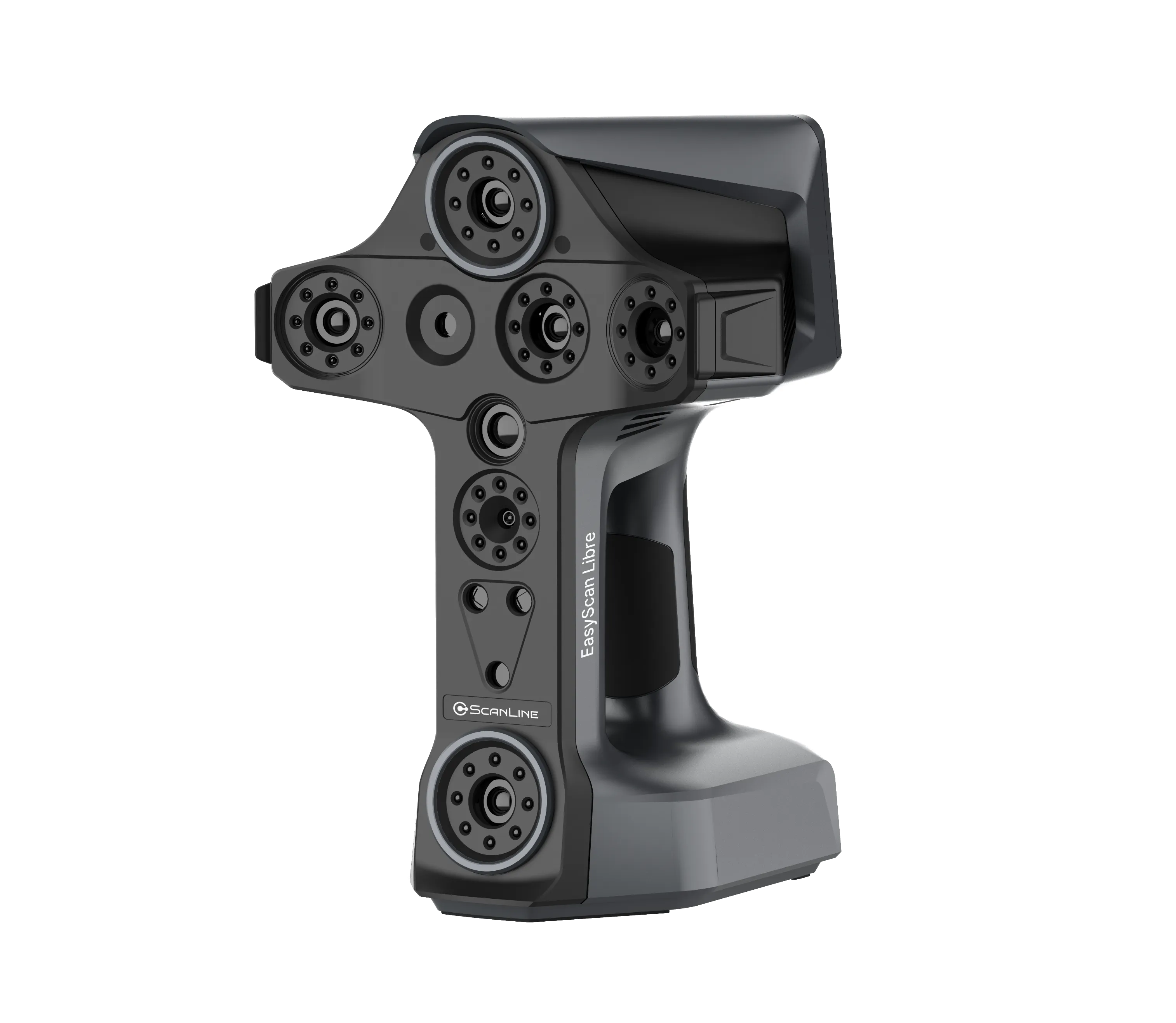

Для захвата 3D-геометрии ScanLine EasyScan Libre использует пять камер с разрешением 5 Мп, дополненных 48-мегапиксельной камерой для фиксации цветовой информации и текстуры поверхности. Такая многокамерная система объединяет несколько оптических каналов в одном корпусе и позволяет сканеру адаптироваться к различным объектам и условиям съёмки, выбирая подходящий способ захвата данных.

Работа на улице при любом освещении

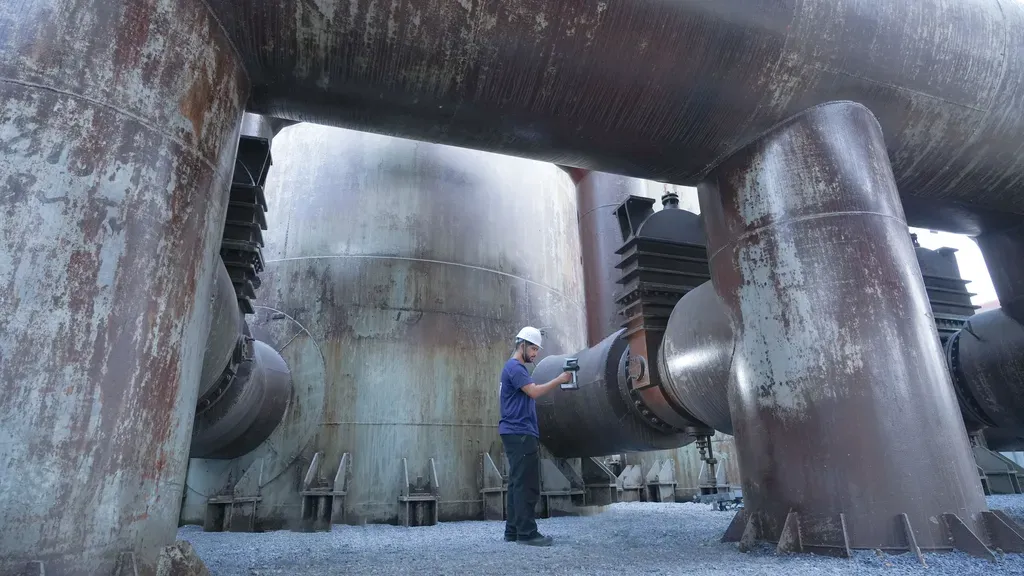

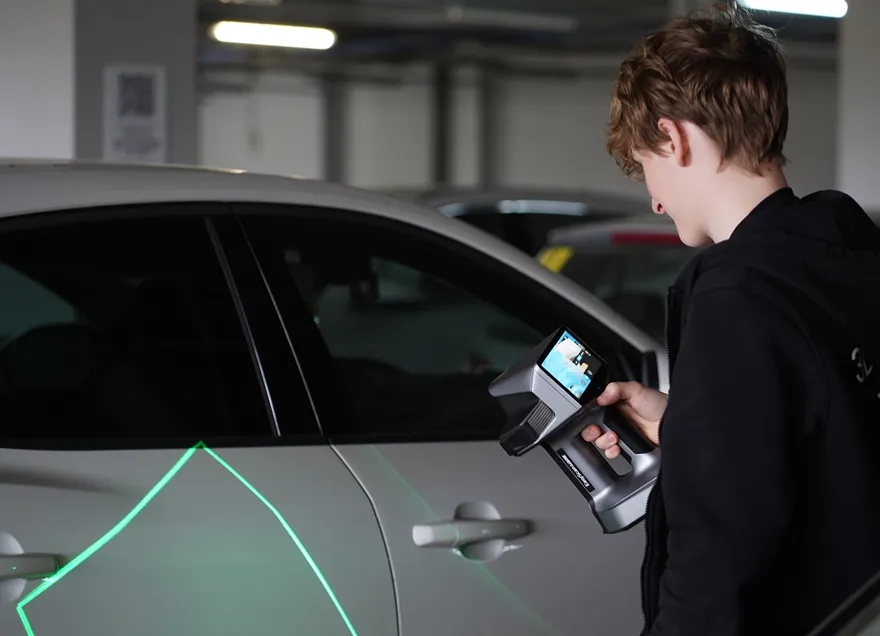

Сочетание инфракрасной и лазерной технологий позволяет EasyScan Libre работать в различных условиях освещения, включая открытое пространство при ярком солнечном свете. Это особенно полезно при сканировании автомобилей, строительных конструкций, элементов инфраструктуры, памятников и других крупногабаритных объектов, которые сложно перемещать в помещение.

Для тёмных и отражающих поверхностей предпочтительнее использовать IR Adaptive или Laser HD, поскольку эти режимы лучше подходят для захвата сложной геометрии и поверхностей с различными оптическими свойствами. IR Rapid ориентирован прежде всего на быстрое сканирование крупных объектов с обычными поверхностями, когда приоритетом является высокая скорость получения данных и широкая зона захвата.

Высокая скорость получения данных

Максимальная скорость сканирования ScanLine EasyScan Libre достигает 4,5 млн точек/с в режиме Laser HD. В режиме IR Rapid производительность составляет до 2,7 млн точек/с, а IR Adaptive обеспечивает скорость до 1,9 млн точек/с. Высокая скорость захвата позволяет сокращать время сканирования больших поверхностей и оперативно формировать плотное облако точек для дальнейшей обработки и построения 3D-модели.

Разрешение и точность

В зависимости от выбранного режима шаг между точками составляет 0,05–3,0 мм в Laser HD и 0,5–10 мм в инфракрасных режимах. Максимальная заявленная объёмная точность достигает 0,03 + 0,05 мм/м. Для задач, требующих повышенной точности и стабильности измерений, рекомендуется использовать выравнивание по маркерам или глобальным маркерам.

Беспроводная конструкция и сменные аккумуляторы

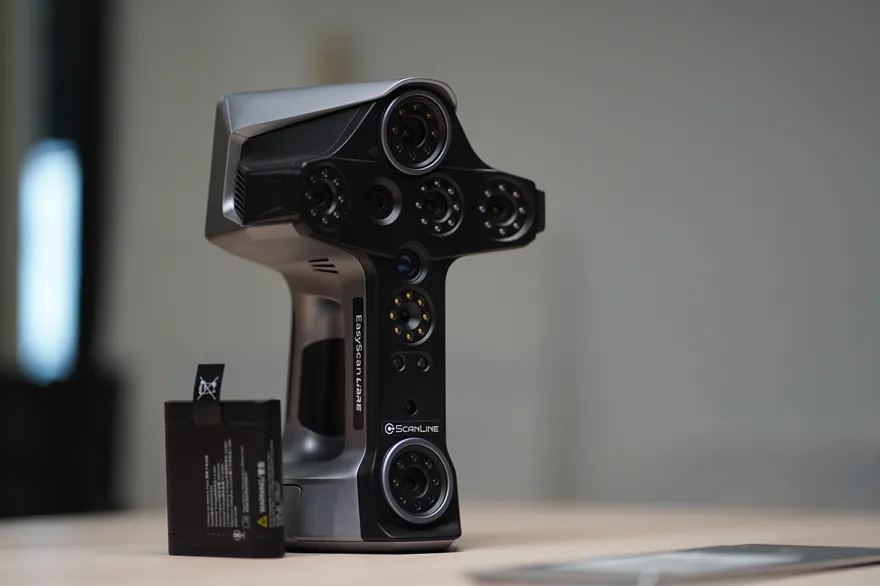

EasyScan Libre рассчитан на автономную работу без постоянного подключения к компьютеру и оснащён сменными аккумуляторами. В комплект входят две батареи, каждая из которых обеспечивает до 3 часов сканирования. При необходимости аккумулятор можно заменить непосредственно в процессе работы, предварительно подключив сканер к внешнему источнику питания через USB-C. Также поддерживается питание от внешнего аккумулятора с интерфейсом USB-C, поддержкой PD 3.0 и мощностью до 100 Вт, что позволяет продлить время автономной работы. Такая конструкция особенно удобна при выездных измерениях и сканировании объектов в местах, где отсутствует постоянный доступ к электросети.

Интерфейсы и подключение

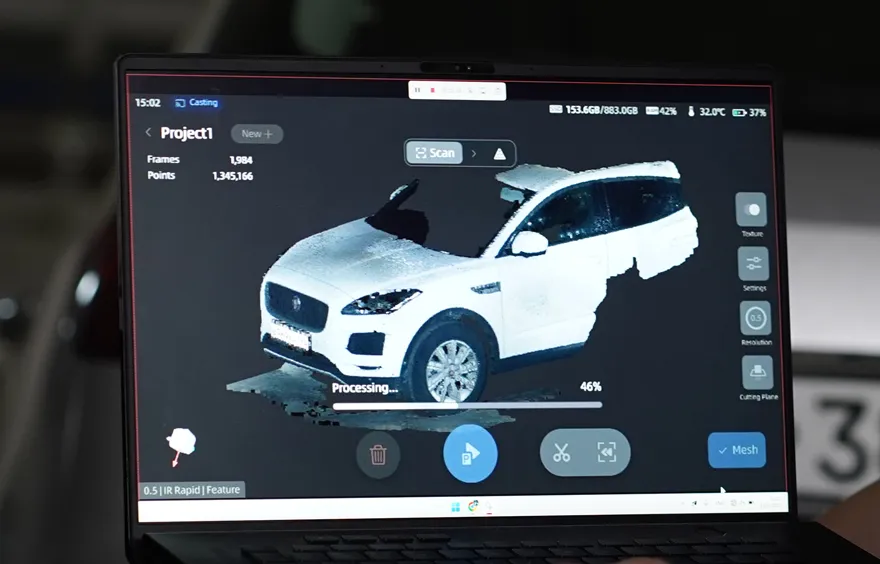

Для передачи данных и подключения к рабочей инфраструктуре EasyScan Libre оснащён интерфейсами Wi-Fi 6, USB-C, USB 3.0 и Gigabit Ethernet. Беспроводное соединение позволяет выполнять сканирование без привязки устройства к кабелю, сохраняя мобильность оператора. Проводные интерфейсы предназначены для быстрой передачи данных, подключения внешних устройств и взаимодействия со стационарным компьютером при необходимости.

Эргономика и мобильность

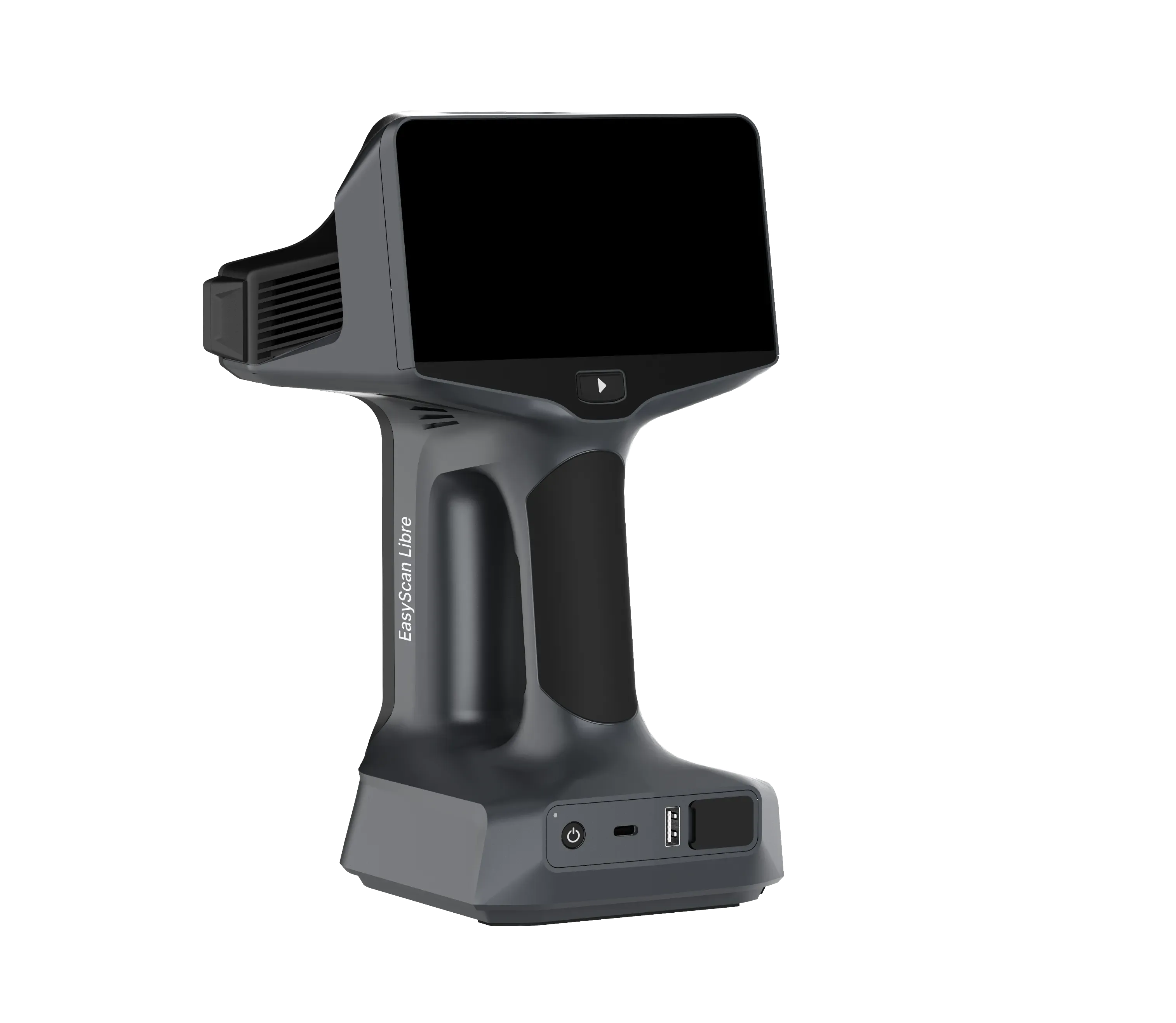

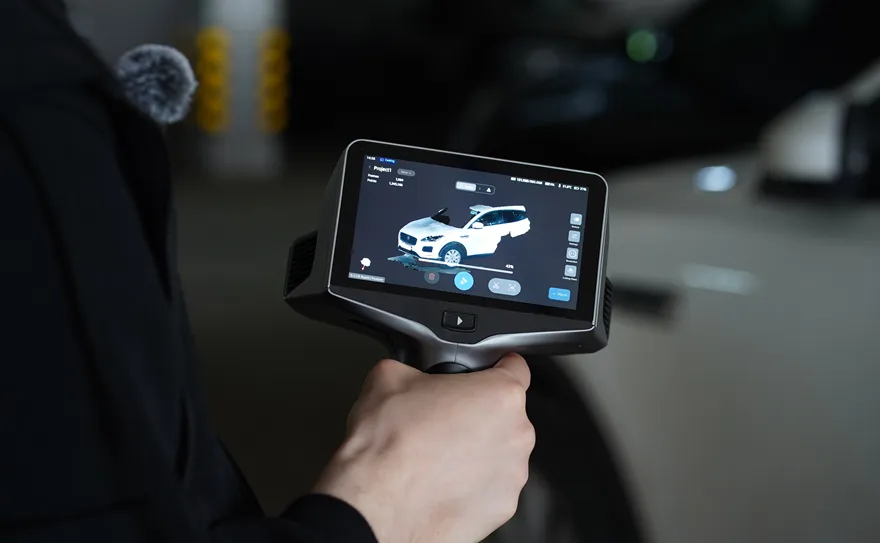

При массе около 1,8 кг с аккумулятором и габаритах 162 × 182 × 266 мм EasyScan Libre сочетает мобильность с возможностями профессионального ручного 3D-сканирования. Встроенный дисплей позволяет контролировать процесс непосредственно во время работы, а автономная конструкция избавляет от необходимости постоянно перемещаться вместе с ноутбуком. Это упрощает сканирование крупных и сложных объектов, когда оператору необходимо свободно перемещаться вокруг детали или конструкции.

Такая конструкция особенно полезна при сканировании крупногабаритных объектов, автомобилей, промышленного оборудования и объектов. Пользователь может свободно перемещаться вокруг объекта, не ограничиваясь длиной кабеля между сканером и компьютером.

Области применения

ScanLine EasyScan Libre предназначен для профессиональных задач, связанных с 3D-оцифровкой, измерением, контролем и анализом объектов. Сканер позволяет создавать цифровые копии существующих деталей для обратного проектирования, последующего моделирования и разработки. При контроле качества полученную геометрию можно сопоставлять с CAD-моделями и эталонными данными для выявления отклонений формы и размеров.

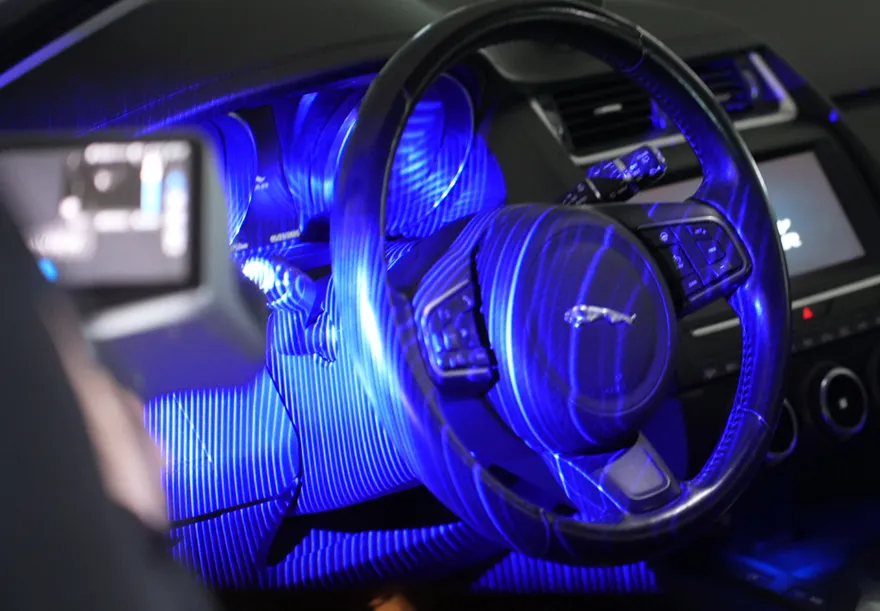

В автомобильной промышленности EasyScan Libre подходит для сканирования кузовов и отдельных кузовных элементов, деталей, компонентов салона, оборудования и других объектов. В производстве, ремонте и техническом обслуживании устройство позволяет быстро получать актуальную геометрию деталей непосредственно на месте эксплуатации, в том числе при отсутствии исходной конструкторской документации или цифровой модели.

В архитектуре и строительстве сканер можно использовать для оцифровки крупных объектов, конструкций и отдельных элементов. Благодаря мобильной конструкции он удобен для выездных работ и обследования объектов непосредственно на месте.

Захват цвета и текстуры расширяет возможности применения EasyScan Libre в цифровом архивировании, компьютерной графике, CGI и визуализации. Полноцветные 3D-модели позволяют сохранять не только геометрию объекта, но и особенности его внешнего вида. Это также делает сканер подходящим для культурного наследия и археологии, где требуется бесконтактная цифровая фиксация артефактов, памятников и исторических объектов.

Отдельное направление применения — криминалистика, где 3D-сканирование может использоваться для цифровой фиксации объектов, поверхностей и следов. Таким образом, сочетание высокой скорости, мобильности, автономной работы и возможности захвата цветной текстуры позволяет использовать EasyScan Libre как для точных измерительных задач, так и для создания детализированных цифровых копий объектов.
