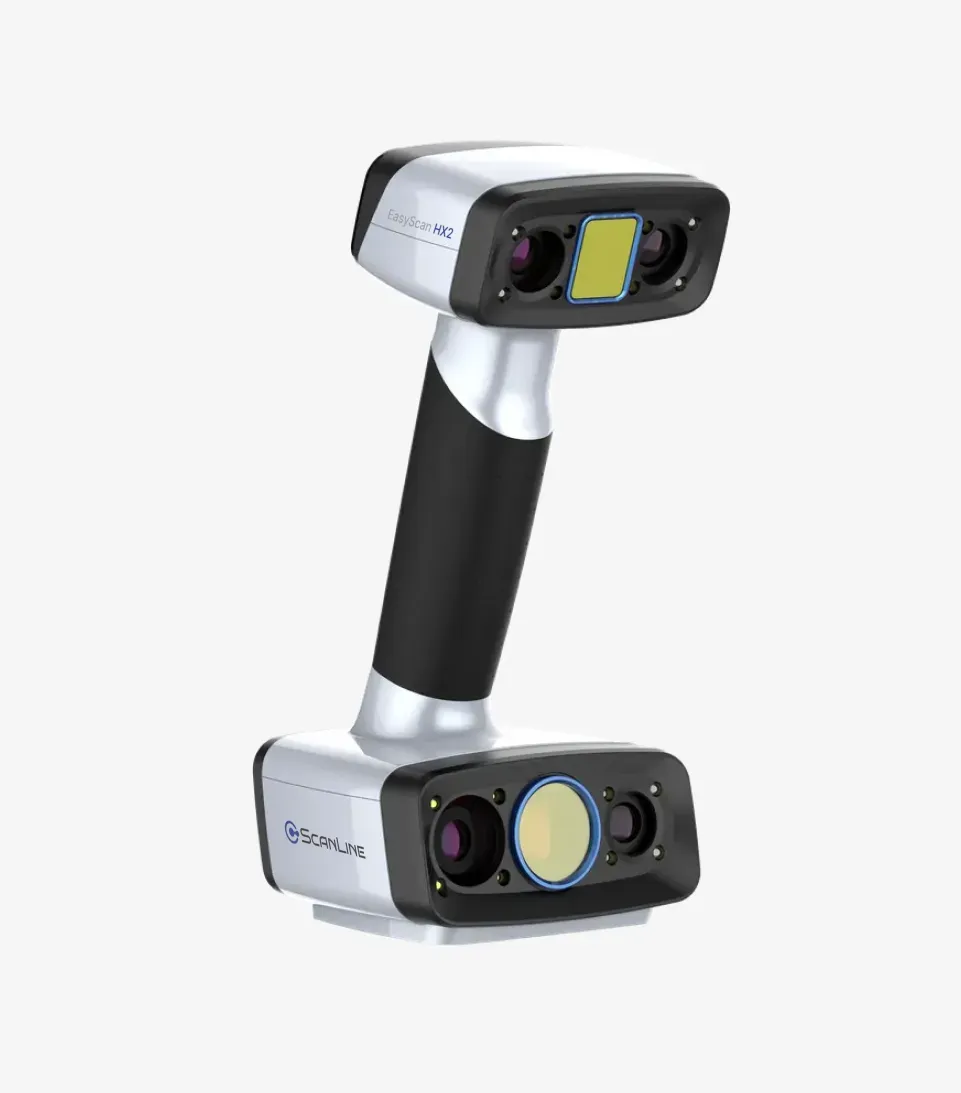

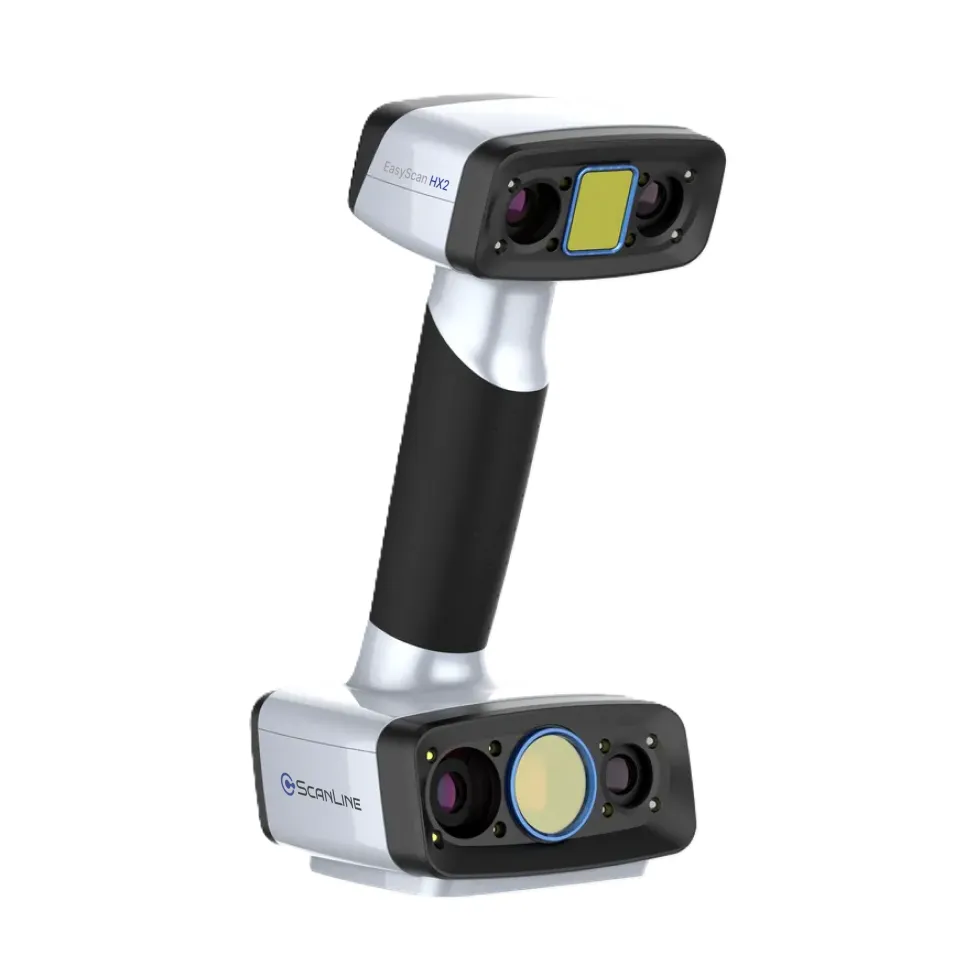

3D сканер ScanLine EasyScan HX2

Scanline EasyScan HX2 - профессиональный ручной 3D-сканер с гибридной системой освещения, сочетающей синий светодиод и 26 перекрёстных синих лазерных линий (13+13). Такое сочетание позволяет использовать устройство для разных задач — от быстрого получения цифровых данных до высокоточного сканирования промышленных деталей со сложной геометрией, а также тёмными и отражающими поверхностями. В лазерном режиме сканер обеспечивает точность до 0,03 мм, минимальное расстояние между точками 0,05 мм и скорость до 1 600 000 точек/с при частоте до 120 кадров/с. Режим быстрого сканирования синим светодиодом ориентирован на оперативную оцифровку объектов: точность достигает 0,05 мм, скорость — до 1 200 000 точек/с при частоте 20 кадров/с. Благодаря двум технологиям сканирования EasyScan HX2 подходит как для детального измерения отдельных элементов, так и для быстрого создания цифровых моделей изделий.

Гибридная технология сканирования

Главное преимущество EasyScan HX2 — сочетание двух технологий 3D-сканирования в одном устройстве.

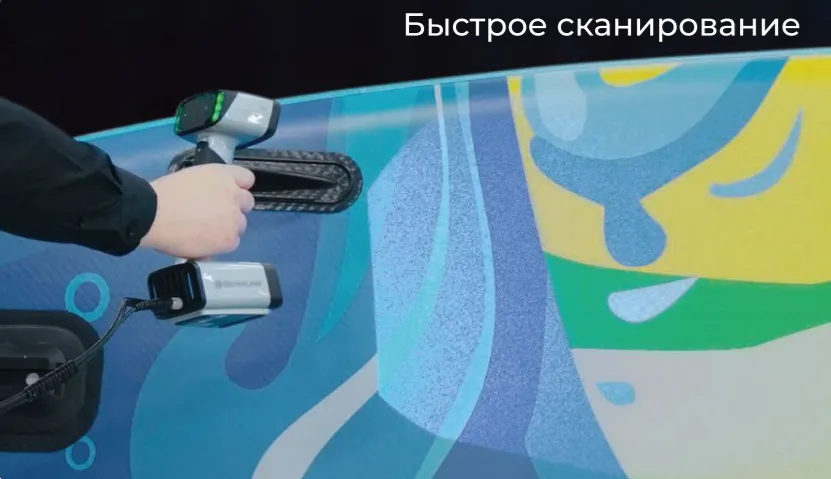

Режим быстрого сканирования использует синий светодиодный источник и предназначен для оперативного получения цифровой 3D-модели объекта. Благодаря отслеживанию геометрических особенностей поверхности сканер может работать без обязательного нанесения маркеров, если объект имеет достаточно выраженную геометрию. Для совмещения получаемых данных доступны несколько вариантов: по геометрии, маркерам, текстуре и в гибридном режиме, что позволяет выбирать оптимальный способ отслеживания в зависимости от особенностей объекта.

Лазерный режим использует 13 перекрёстных синих лазерных линий, формируя в общей сложности 26 линий. Он предназначен для задач, в которых особенно важны высокая точность и детализация получаемых данных. Синий лазер позволяет стабильно оцифровывать сложные, тёмные и отражающие поверхности, а также снижает зависимость качества сканирования от внешнего освещения. В этом режиме минимальное расстояние между точками составляет всего 0,05 мм, а точность достигает 0,03 мм, что позволяет получать детализированные цифровые модели для измерений, контроля геометрии и обратного проектирования.

Таким образом, HX2 можно использовать как универсальный ручной сканер: сначала быстро получать общую геометрию объекта, а затем переходить к лазерному режиму для более детального захвата отдельных участков.

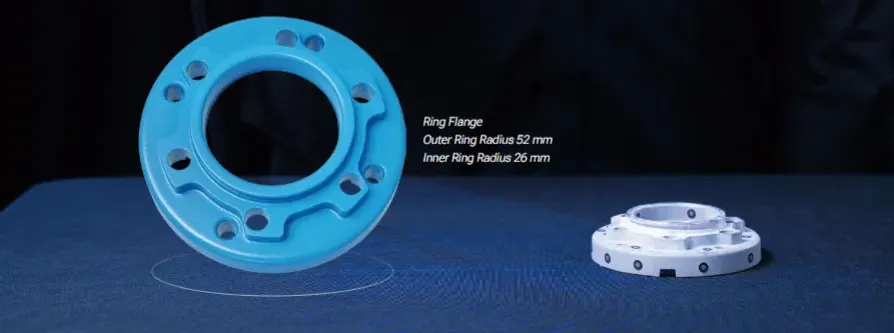

Высокая точность для промышленного 3D-сканирования

В лазерном режиме ScanLine EasyScan HX2 обеспечивает заявленную точность до 0,03 мм, объёмную точность 0,03 + 0,05 мм/м и минимальное расстояние между точками 0,05 мм. При быстром сканировании синим светодиодом точность достигает 0,05 мм, объёмная точность составляет 0,05 + 0,1 мм/м, а расстояние между точками регулируется в диапазоне 0,25–3 мм. Такие характеристики позволяют использовать сканер для создания точных цифровых моделей деталей, последующего измерения, сравнения с CAD-моделями, восстановления геометрии и выполнения задач обратного проектирования.

По сравнению с первым EasyScan HX, который оснащён семью перекрёстными лазерными линиями, версия HX2 получила 26 синих перекрёстных лазерных линий (13+13). Увеличенное количество линий позволяет за один проход захватывать больше участков поверхности, повышая скорость и эффективность работы со сложной геометрией. Частота кадров в лазерном режиме также увеличена до 120 FPS, что способствует более быстрому формированию данных при перемещении сканера.

Лазерный режим особенно эффективен при оцифровке деталей, для которых требуется высокая плотность получаемых данных. Скорость сканирования достигает 1,6 млн точек в секунду, благодаря чему HX2 способен быстро формировать плотное облако точек с высокой детализацией поверхности.

Быстрое сканирование без маркеров

Одно из преимуществ EasyScan HX2 — возможность сканирования без маркеров в режиме быстрого сканирования. Если поверхность объекта содержит достаточно выраженных геометрических особенностей, программное обеспечение может использовать их для определения положения сканера и совмещения получаемых данных. Также доступны совмещение по текстуре и гибридный режим, сочетающий несколько способов отслеживания. Это особенно удобно при оцифровке объектов со сложной естественной формой, когда нанесение большого количества маркеров требует дополнительного времени и не является необходимым.

Если объект имеет недостаточно выраженную геометрию, содержит тонкие элементы или предъявляет повышенные требования к стабильности совмещения, рекомендуется использовать маркеры. В частности, при сканировании тонких деталей применение глобальных маркеров помогает повысить надёжность отслеживания и обеспечить более стабильное совмещение отдельных кадров.

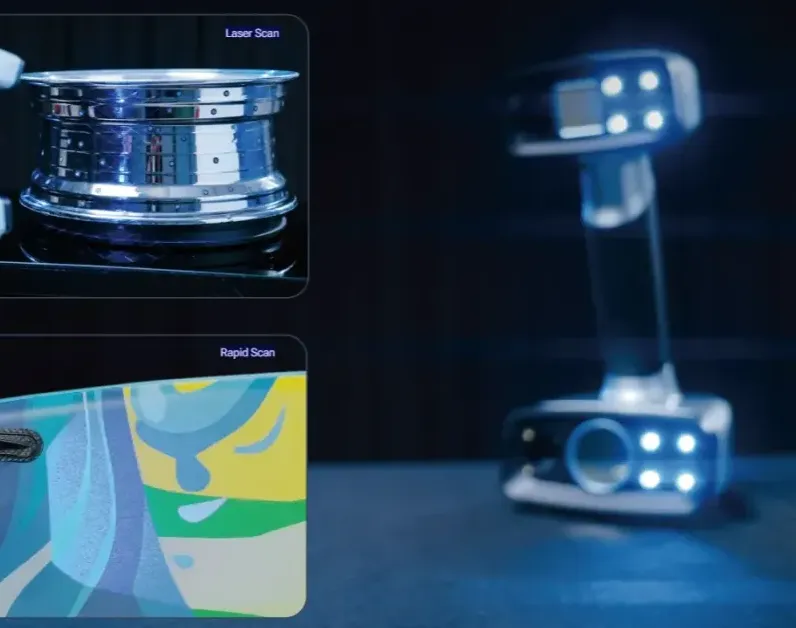

Сканирование чёрных и отражающих поверхностей

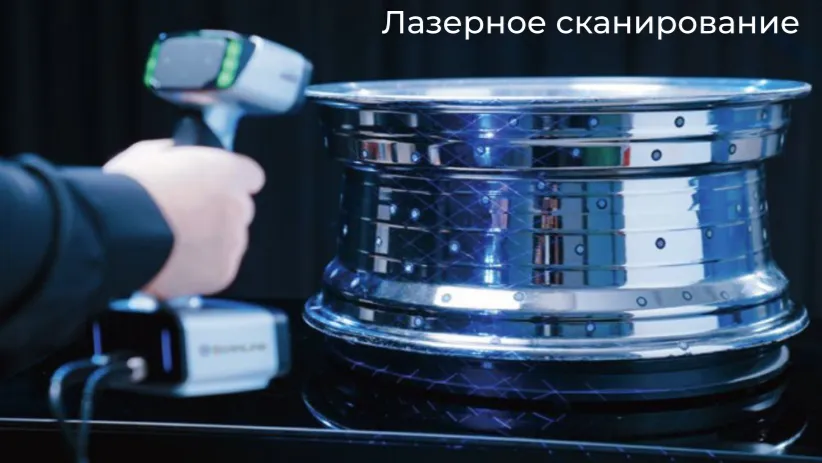

Одним из ключевых преимуществ EasyScan HX2 является лазерный режим. Синий лазер обеспечивает более стабильную работу с поверхностями, которые могут быть сложными для традиционных оптических систем, в том числе с тёмными и отражающими деталями. Производитель отмечает повышенную адаптивность лазерного режима к различным материалам и условиям внешнего освещения, что расширяет возможности сканера при работе с промышленными объектами.

При этом лазерный режим не исключает необходимость подготовки сильно зеркальных поверхностей. Если поверхность обладает выраженной зеркальностью и вызывает интенсивные отражения, для получения стабильных результатов может потребоваться нанесение специального матирующего спрея или другая предварительная обработка.

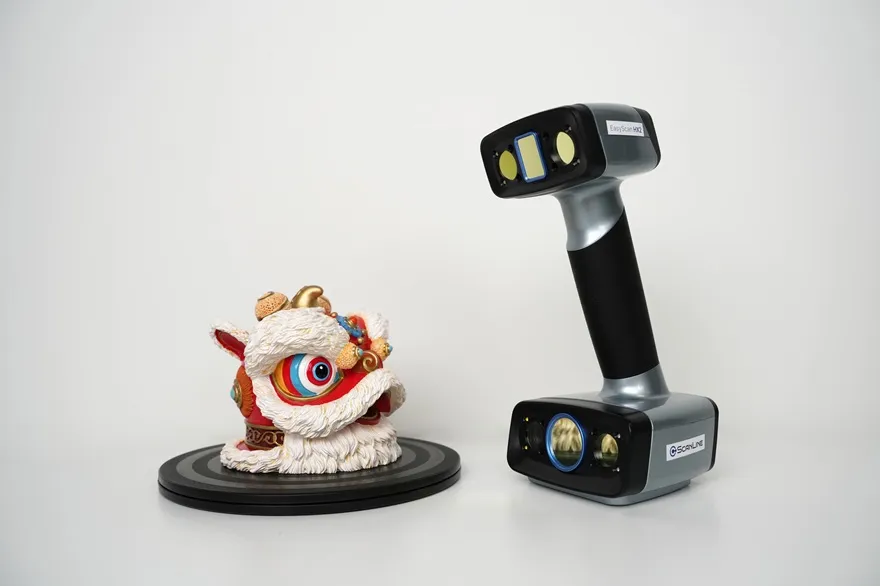

Полноцветное 3D-сканирование

EasyScan HX2 оснащён встроенной цветной камерой и поддерживает захват текстуры поверхности. Полноцветная оцифровка доступна в режиме быстрого сканирования, который позволяет одновременно получать геометрию и цветовую информацию. Лазерный режим ориентирован прежде всего на точное получение геометрии и не предназначен для захвата цветной текстуры.

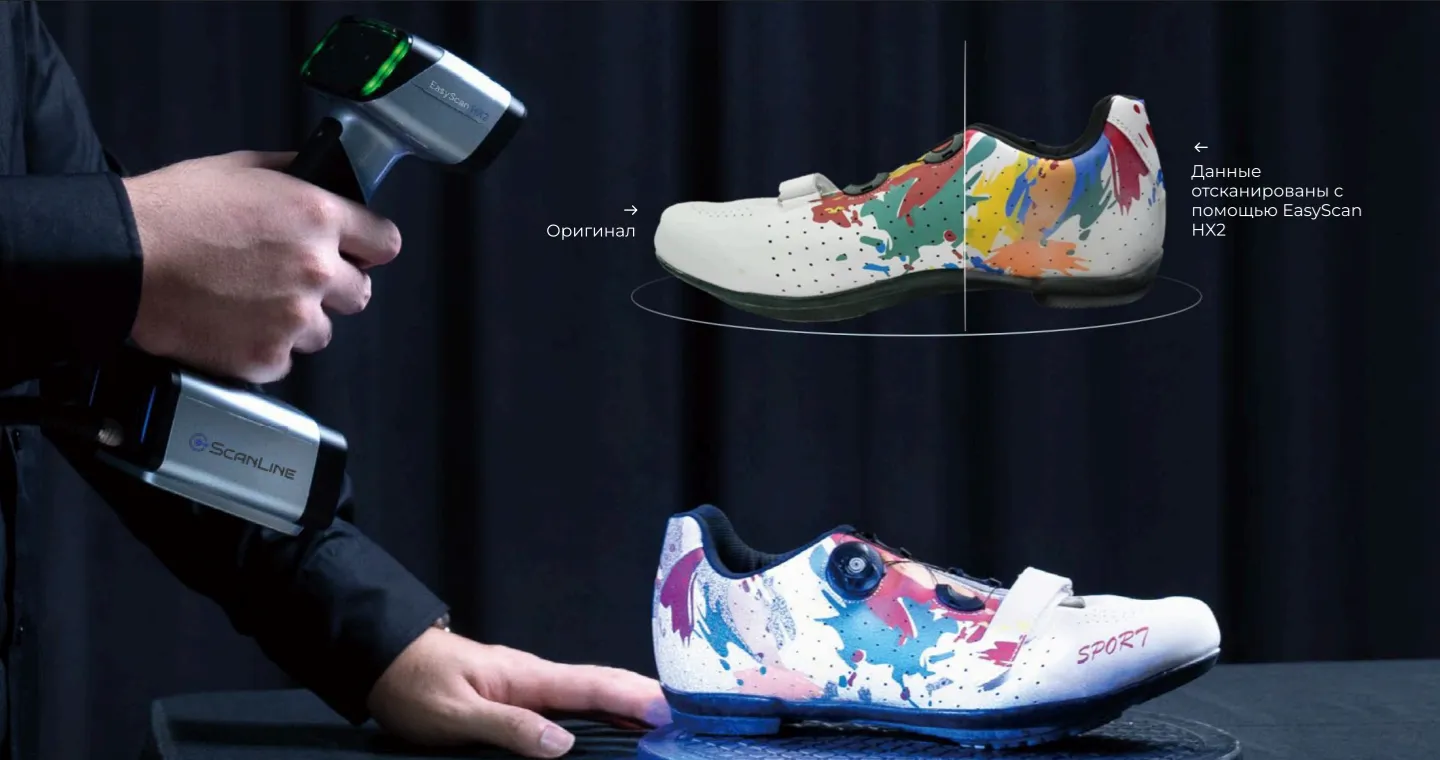

Цветные данные могут использоваться не только для создания визуально реалистичных 3D-моделей, но и для совмещения по текстуре. Это особенно полезно при работе с объектами, на поверхности которых недостаточно выраженных геометрических особенностей для надёжного отслеживания положения сканера. Благодаря возможности сохранять цветовую информацию сфера применения HX2 выходит за рамки промышленной оцифровки и метрологии — сканер может использоваться для цифровизации произведений искусства, культурных объектов, декоративных изделий и других объектов, где важна не только форма, но и внешний вид поверхности.

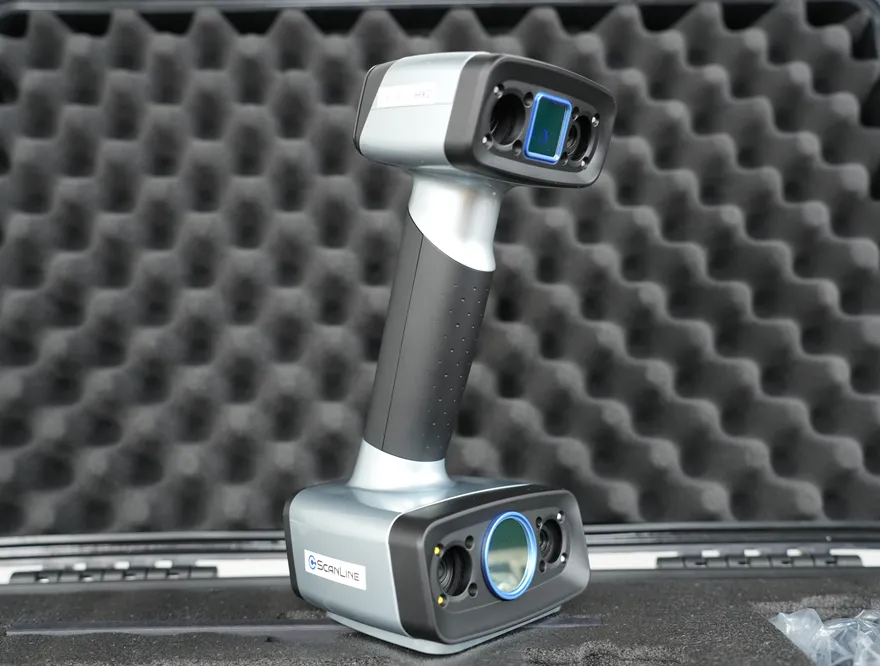

Компактный корпус

EasyScan HX2 выполнен в формате компактного ручного 3D-сканера. Габариты корпуса составляют 108 × 110 × 237 мм, а вес — около 710 г. Благодаря небольшим размерам и относительно малой массе сканер удобно переносить и использовать непосредственно на производстве, в мастерской, лаборатории или на выезде.

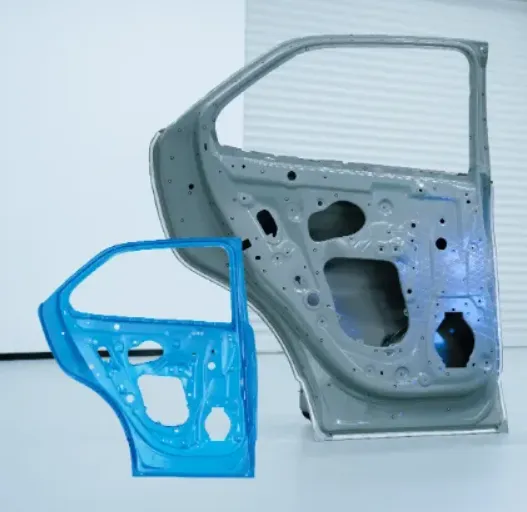

ScanLine EasyScan HX2 предназначен для профессиональной оцифровки, измерений и анализа объектов, где важны высокая точность, скорость и возможность работать с различными типами поверхностей. Сканер подходит для обратного проектирования, контроля геометрии и сравнения деталей с CAD-моделями, восстановления формы изношенных или повреждённых компонентов, разработки новых изделий, а также проектирования технологической оснастки и пресс-форм.

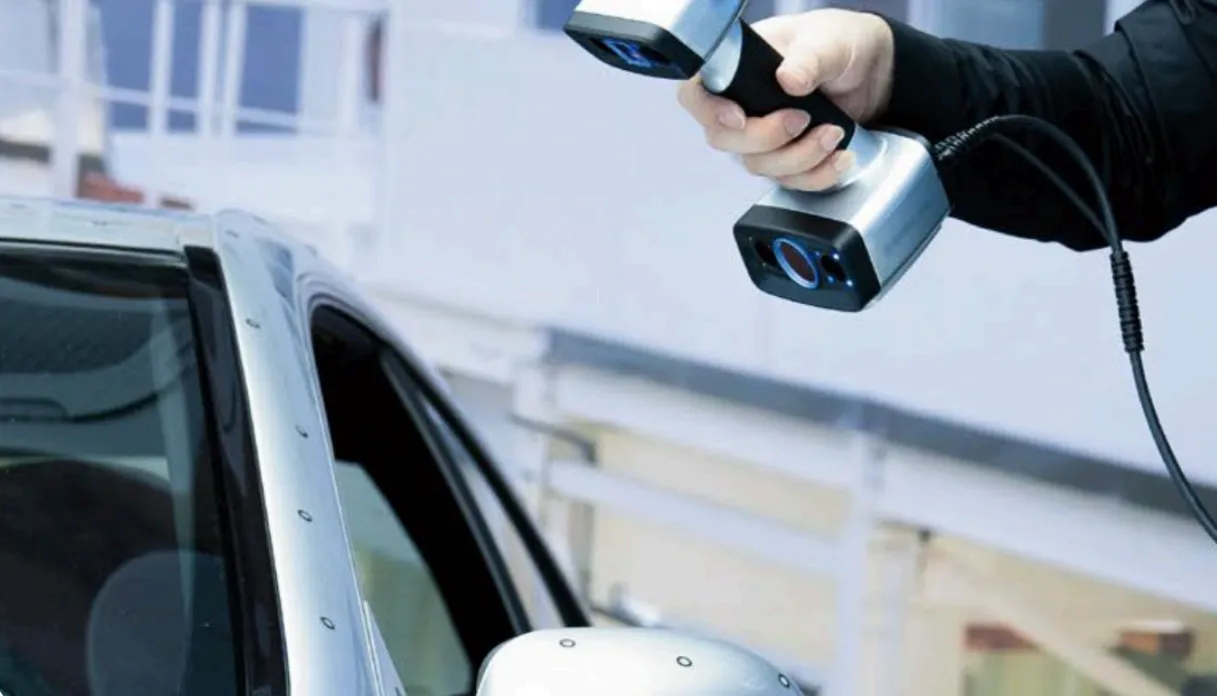

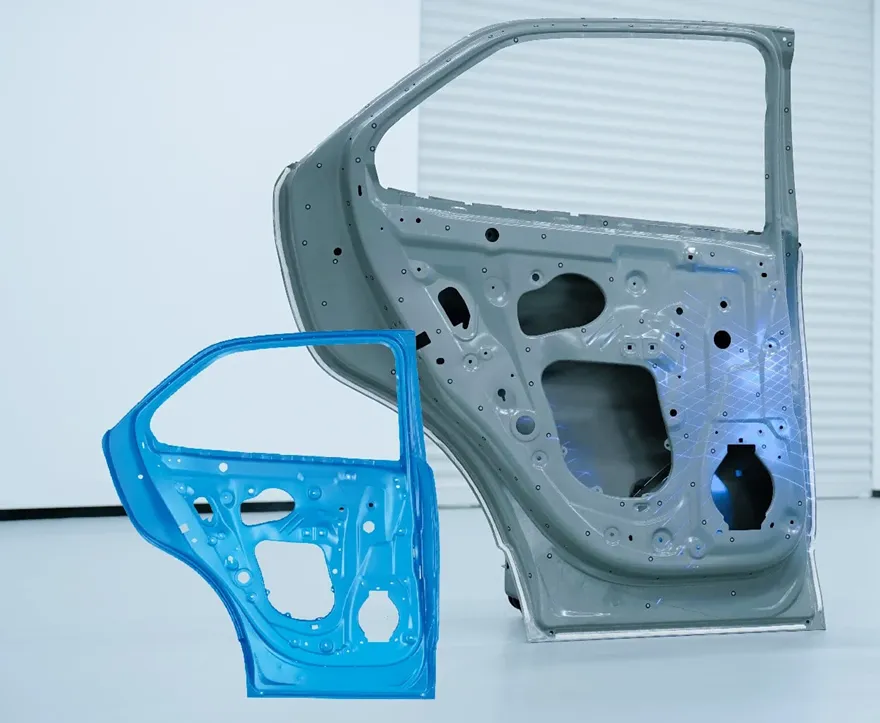

Устройство может применяться в автомобильной и машиностроительной отрасли, при контроле отливок и готовых деталей, подготовке цифровых моделей для 3D-печати и работе в CAD/CAM-процессах. Благодаря возможности получать цветную текстуру в режиме быстрого сканирования HX2 также подходит для цифровизации произведений искусства и культурных объектов, а также для научных, исследовательских и образовательных проектов.

Компания OOO "Интегратор промышленных решений" - официальный дистрибьютор ScanLine
