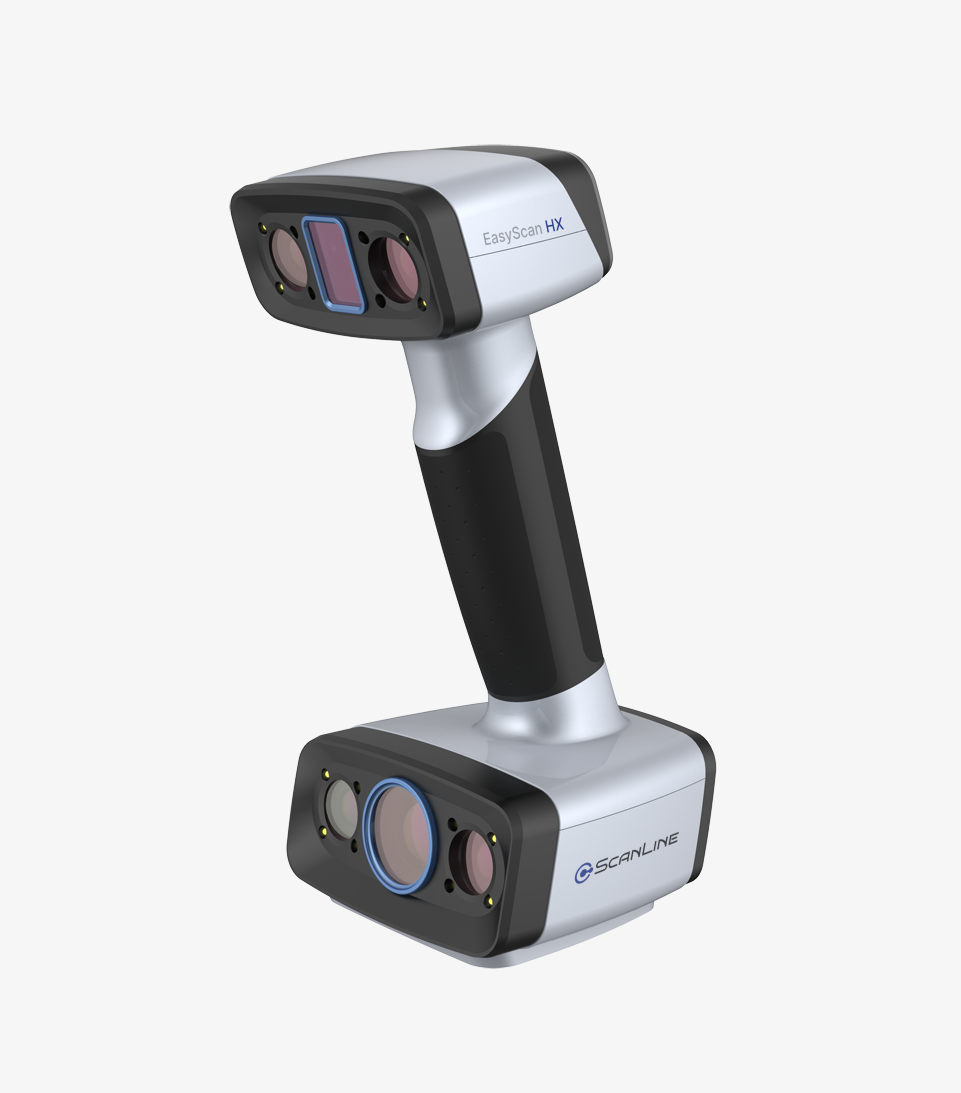

3D сканер ScanLine EasyScan HX

ScanLine EasyScan HX - профессиональный ручной 3D-сканер с гибридной системой освещения, сочетающей синий структурированный свет и 14 синих лазерных линий. Два режима сканирования позволяют адаптировать устройство под разные задачи: структурированный свет обеспечивает быстрый захват геометрии средних и крупных объектов, а лазерный режим подходит для более детального сканирования сложных поверхностей, в том числе тёмных и отражающих.

Сканер ориентирован на широкий спектр инженерных и производственных задач: обратное проектирование, контроль геометрии и размеров, сравнение деталей с CAD-моделями, разработку и модернизацию изделий, создание прототипов, а также подготовку цифровых данных для последующей 3D-печати. Гибридный принцип работы позволяет использовать один прибор как для оперативного получения общей формы объекта, так и для детального измерения отдельных элементов.

Гибридная технология сканирования

Главная особенность ScanLine EasyScan HX — сочетание двух технологий 3D-сканирования, между которыми можно переключаться в зависимости от поставленной задачи.

Режим синего структурированного света использует синий светодиодный проектор для быстрого захвата геометрии объекта. Он позволяет получать большие объёмы 3D-данных без обязательного нанесения маркеров, если поверхность имеет достаточно выраженную геометрию или текстуру для отслеживания положения сканера. Скорость сканирования достигает 1 200 000 точек в секунду, а заявленная точность — до 0,05 мм, что делает этот режим удобным для оперативной цифровизации деталей и объектов среднего и крупного размера.

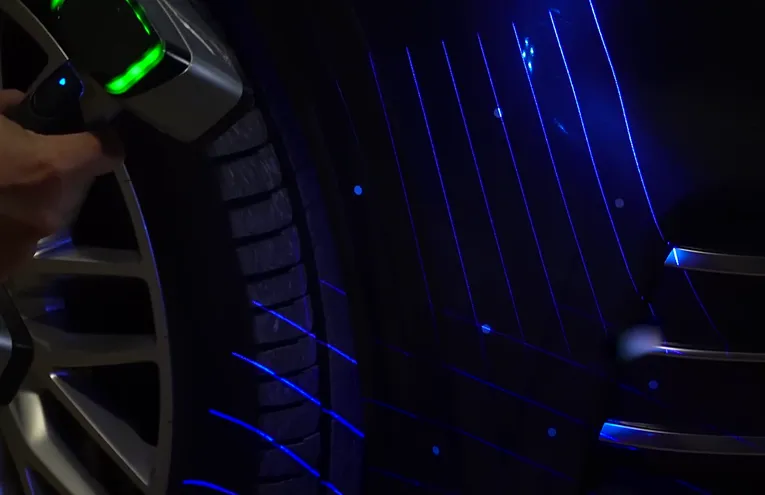

Лазерный режим использует 14 (7+7) синих лазерных линий. Он обеспечивает более высокую детализацию и точность до 0,03 мм, поэтому особенно хорошо подходит для сканирования тёмных, металлических и отражающих поверхностей. Скорость работы в этом режиме достигает 480 000 точек в секунду при частоте до 55 кадров в секунду.

Таким образом, синий структурированный подсвет оптимален, когда приоритетом являются скорость и удобство, а лазерный режим — когда важнее детализация, точность и работа со сложными  поверхностями.

Высокая скорость и точность сканирования

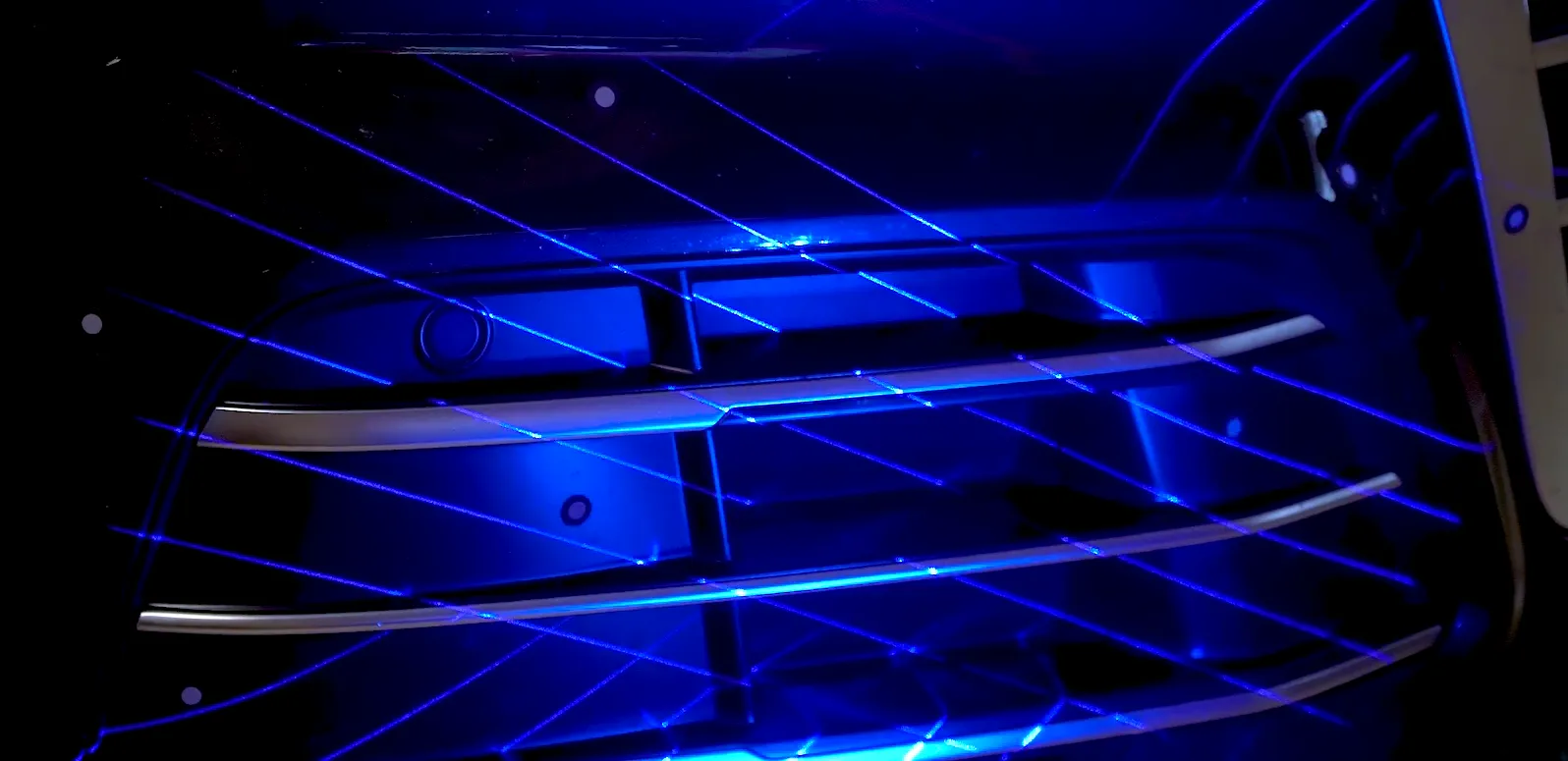

В режиме синего структурированного света EasyScan HX сканирует со скоростью до 1,2 млн точек в секунду при частоте до 20 кадров/с, обеспечивая быструю оцифровку деталей среднего и крупного размера. При переходе в лазерный режим скорость достигает 480 000 точек/с при частоте 55 кадров/с. Семь пар перекрёстных лазерных линий формируют плотное и детализированное облако точек, позволяя точнее передавать сложную геометрию объекта.

Заявленная точность составляет до 0,03 мм в лазерном режиме и до 0,05 мм при использовании синего структурированного света. Объёмная точность достигает 0,03 + 0,05 мм/м для лазерного режима и 0,05 + 0,10 мм/м для структурированного света. Такие характеристики позволяют использовать сканер для точного контроля геометрии, анализа отклонений и обратного проектирования, в том числе при работе с крупными деталями.

Сканирование тёмных и отражающих поверхностей

Одно из ключевых преимуществ гибридной конструкции EasyScan HX — возможность эффективно работать с широким спектром материалов и поверхностей. Синий структурированный свет подходит для быстрой оцифровки большинства обычных объектов, а лазерный режим лучше справляется с тёмными, металлическими и отражающими поверхностями и в меньшей степени зависит от условий внешнего освещения.

Благодаря этому один сканер можно использовать для различных промышленных задач — от цифровизации пластиковых и окрашенных деталей до измерения металлических компонентов и объектов со сложной поверхностью. При этом в зависимости от характеристик объекта может потребоваться предварительная подготовка: например, нанесение матирующего покрытия на сильно отражающие поверхности или установка маркеров для улучшения отслеживания положения сканера.

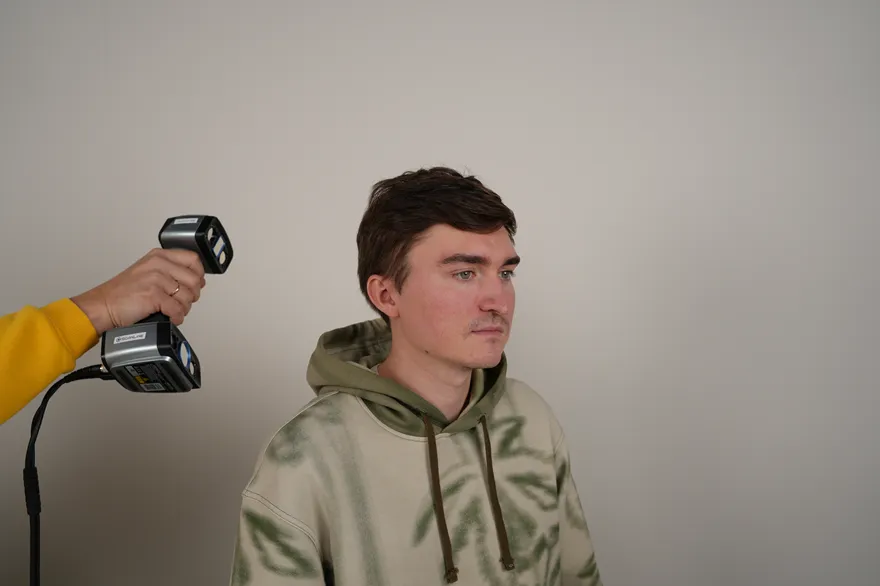

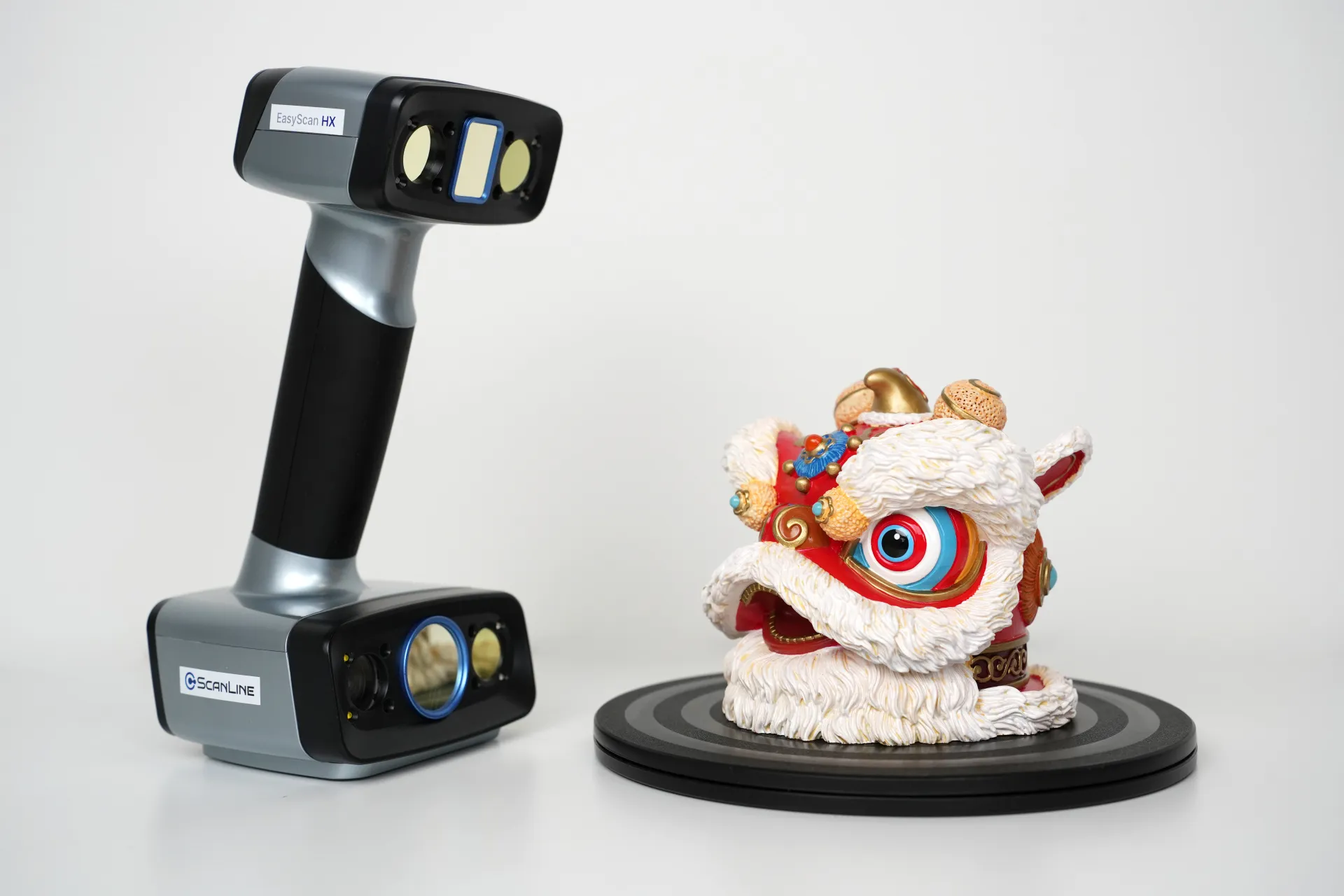

Полноцветное сканирование

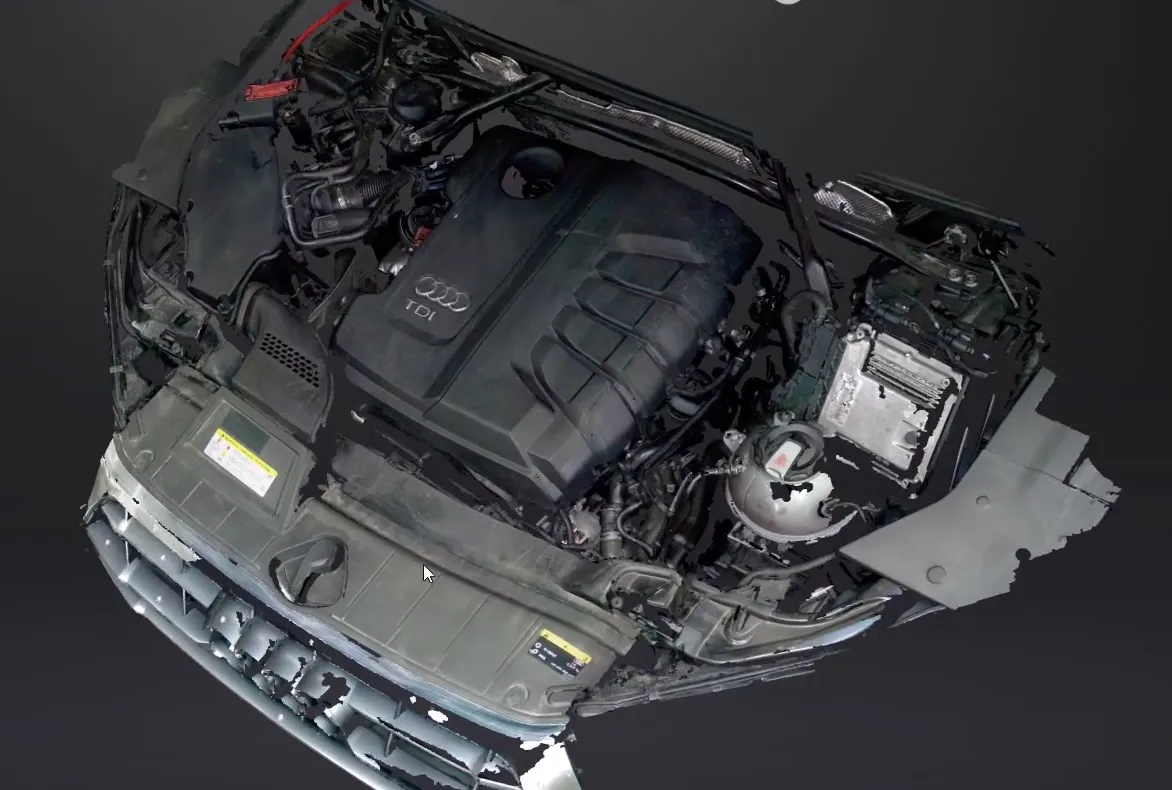

EasyScan HX оснащён встроенной цветной камерой, которая позволяет фиксировать цвет и текстуру поверхности при сканировании в режиме синего структурированного света. Полученная информация может использоваться не только для создания цветной 3D-модели, но и для совмещения отдельных сканов по особенностям текстуры объекта.

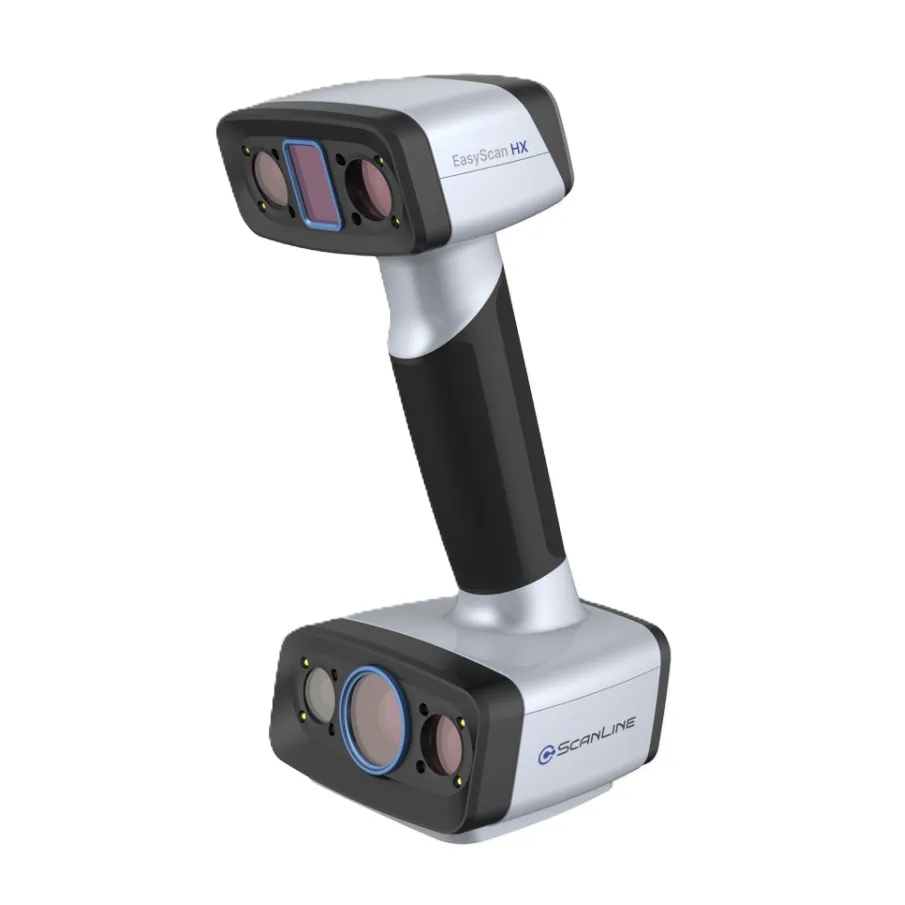

Компактный и эргономичный корпус

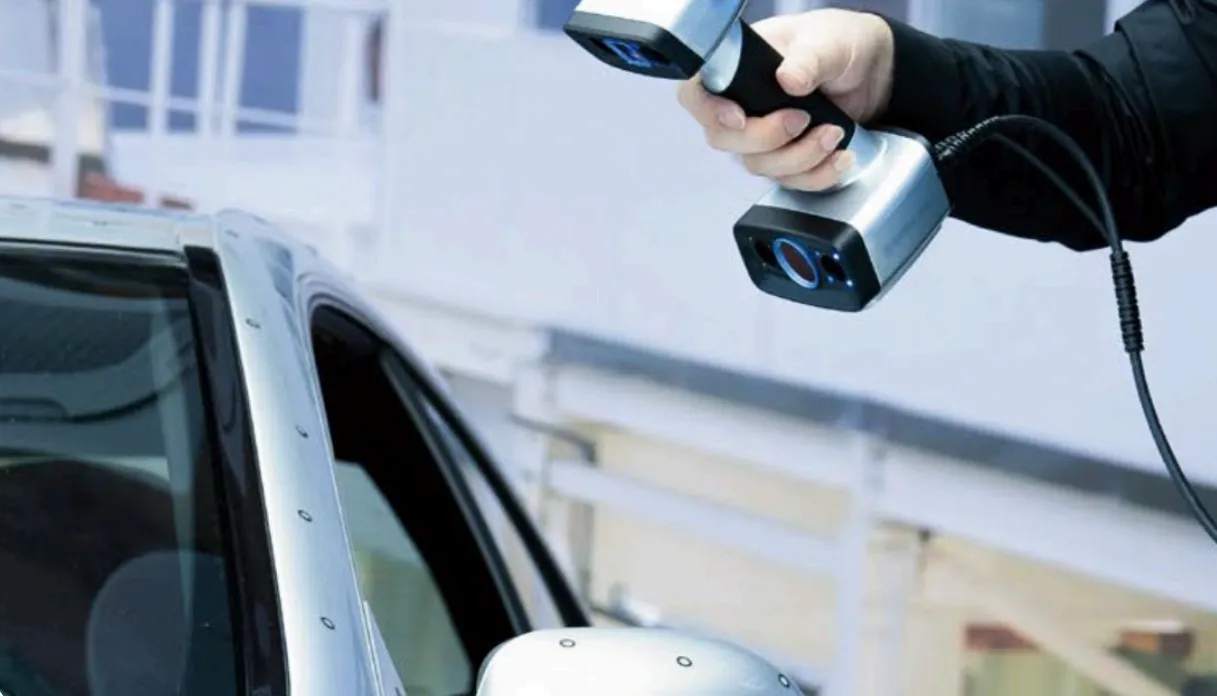

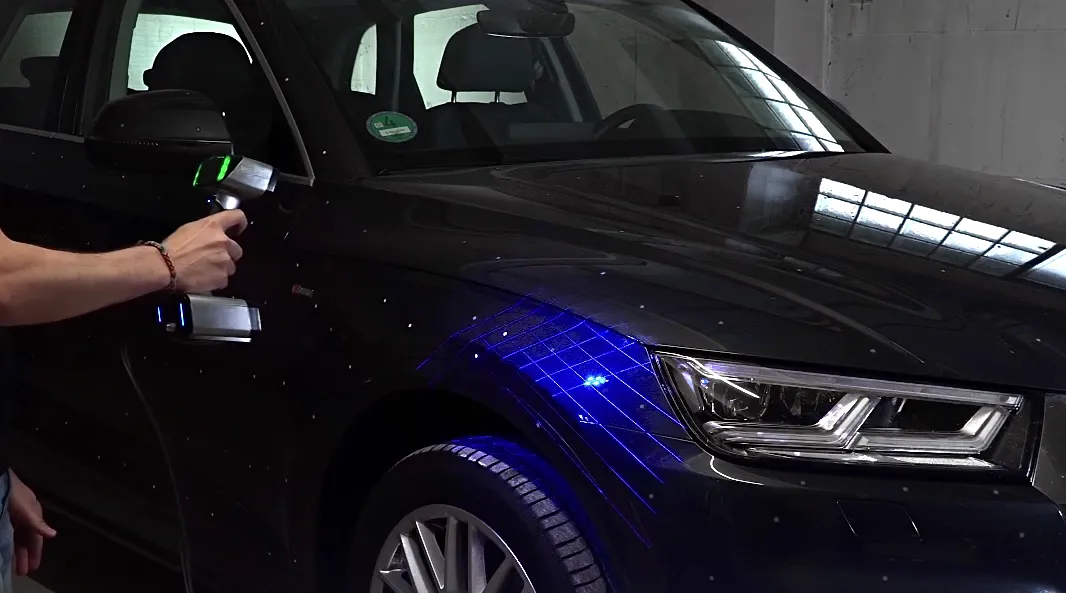

Несмотря на профессиональный уровень возможностей, EasyScan HX отличается компактными размерами и небольшим весом. Устройство весит всего 710 г при габаритах 108 × 110 × 237 мм, поэтому его удобно удерживать и перемещать во время продолжительного ручного сканирования. Небольшая масса снижает нагрузку на оператора при работе с крупными деталями, автомобильными кузовами и промышленным оборудованием.

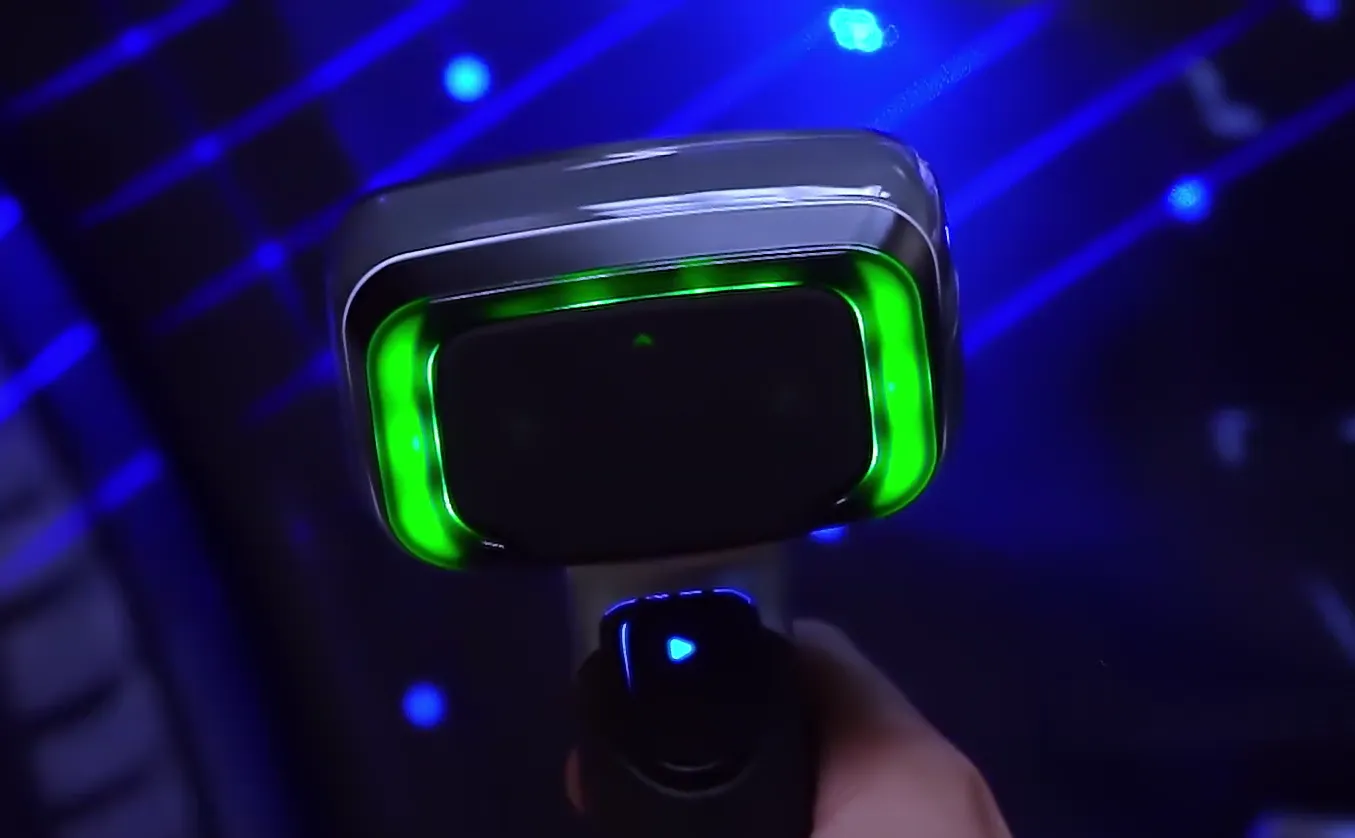

Эргономичная конструкция обеспечивает комфортную работу в различных положениях, а переключение между режимами сканирования выполняется одной кнопкой непосредственно на корпусе сканера, что позволяет быстро адаптировать устройство к особенностям объекта.

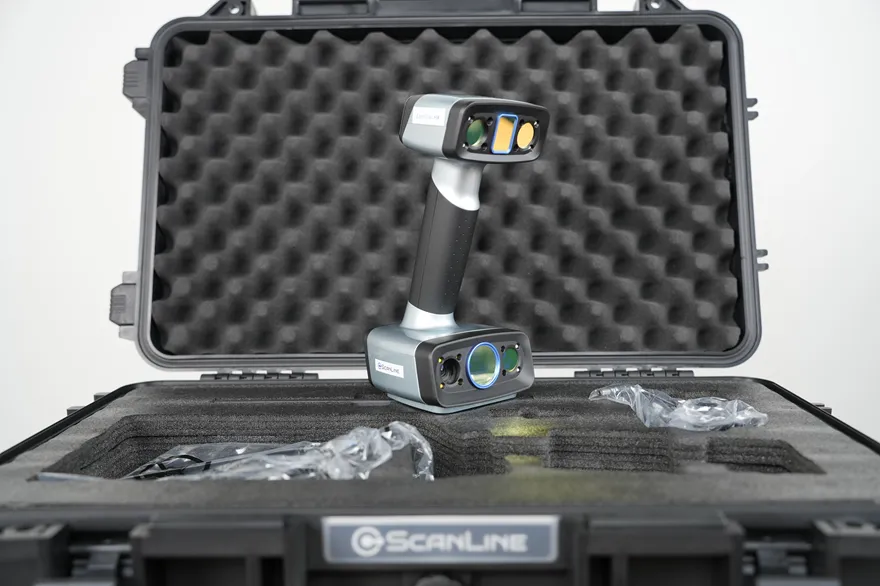

Для хранения и транспортировки EasyScan HX комплект поставляется в специальном защитном кейсе. Он помогает сохранить сканер и аксессуары в целости при перевозке, а также обеспечивает удобное и безопасное хранение оборудования между рабочими сессиями.

Сферы применения

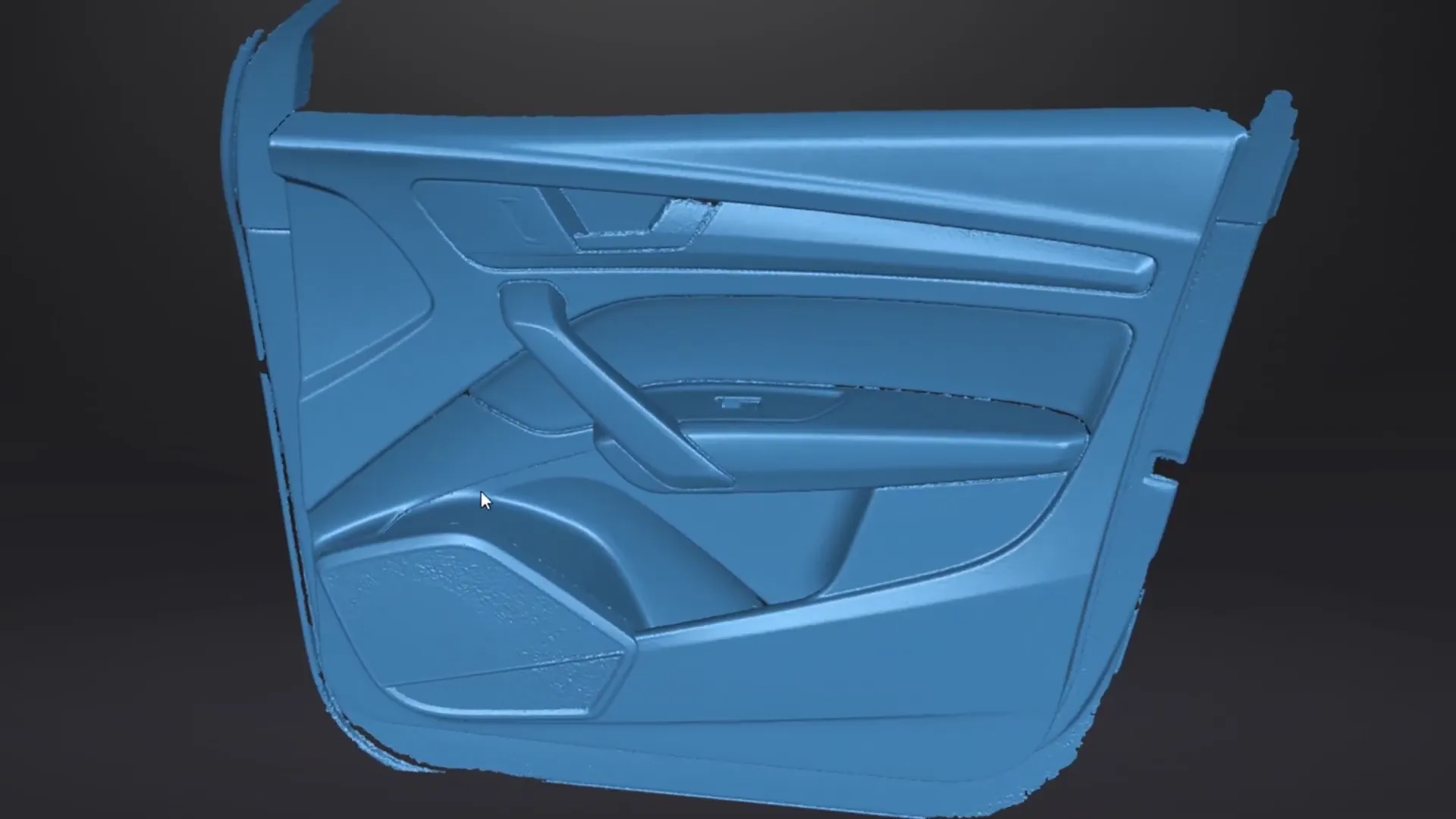

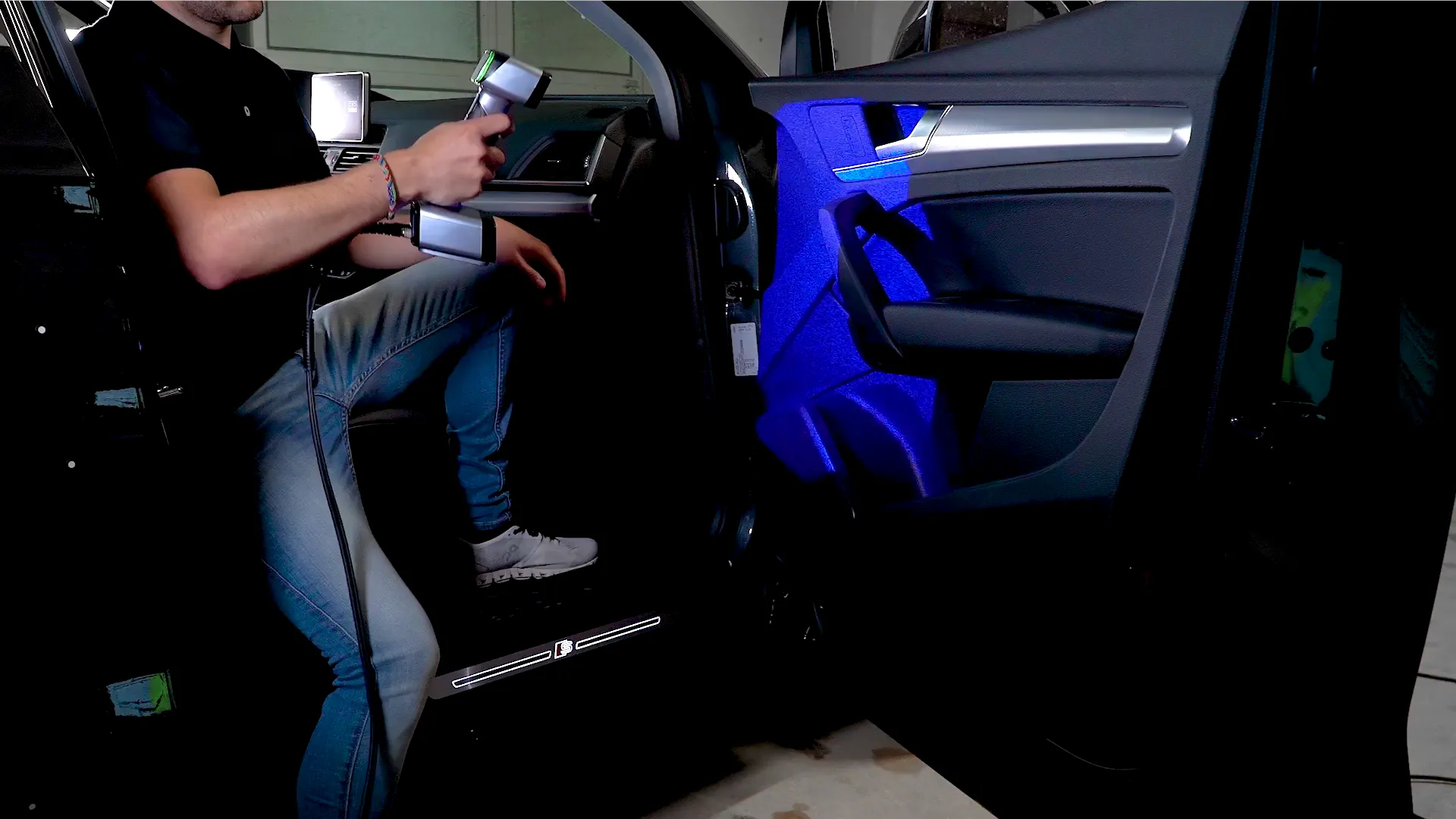

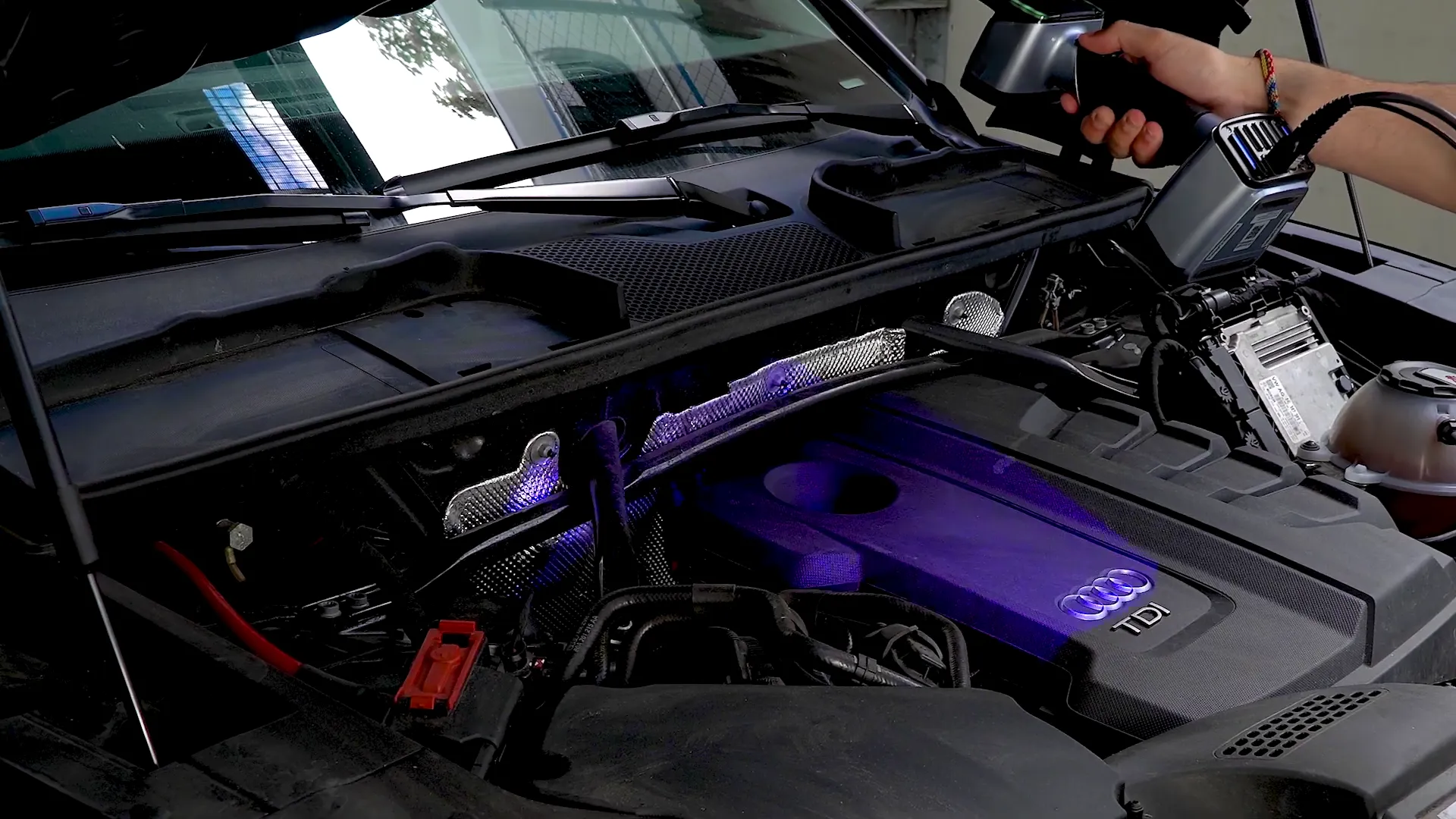

EinScan HX предназначен для широкого спектра профессиональных задач в промышленности, метрологии и инженерии. Сканер подходит для контроля качества и геометрии, позволяя сопоставлять фактические данные детали с CAD-моделью, выявлять отклонения, анализировать сложные поверхности и оценивать изменения геометрии вследствие износа. Устройство также используется для создания цифровых копий изделий, оцифровки металлических и автомобильных компонентов, технологической оснастки и кузовных элементов.

Полученные 3D-данные могут применяться при разработке и модернизации изделий, прототипировании, обратном проектировании, подготовке моделей к 3D-печати и цифровом архивировании. Возможность фиксировать цвет и текстуру поверхности дополнительно расширяет сферу применения сканера, в том числе при создании визуально информативных цифровых моделей.

Заявленные показатели точности зависят от выбранного режима сканирования и условий работы. На фактический результат могут влиять размеры и геометрия объекта, состояние и подготовка поверхности, особенности совмещения сканов и другие условия измерения.
