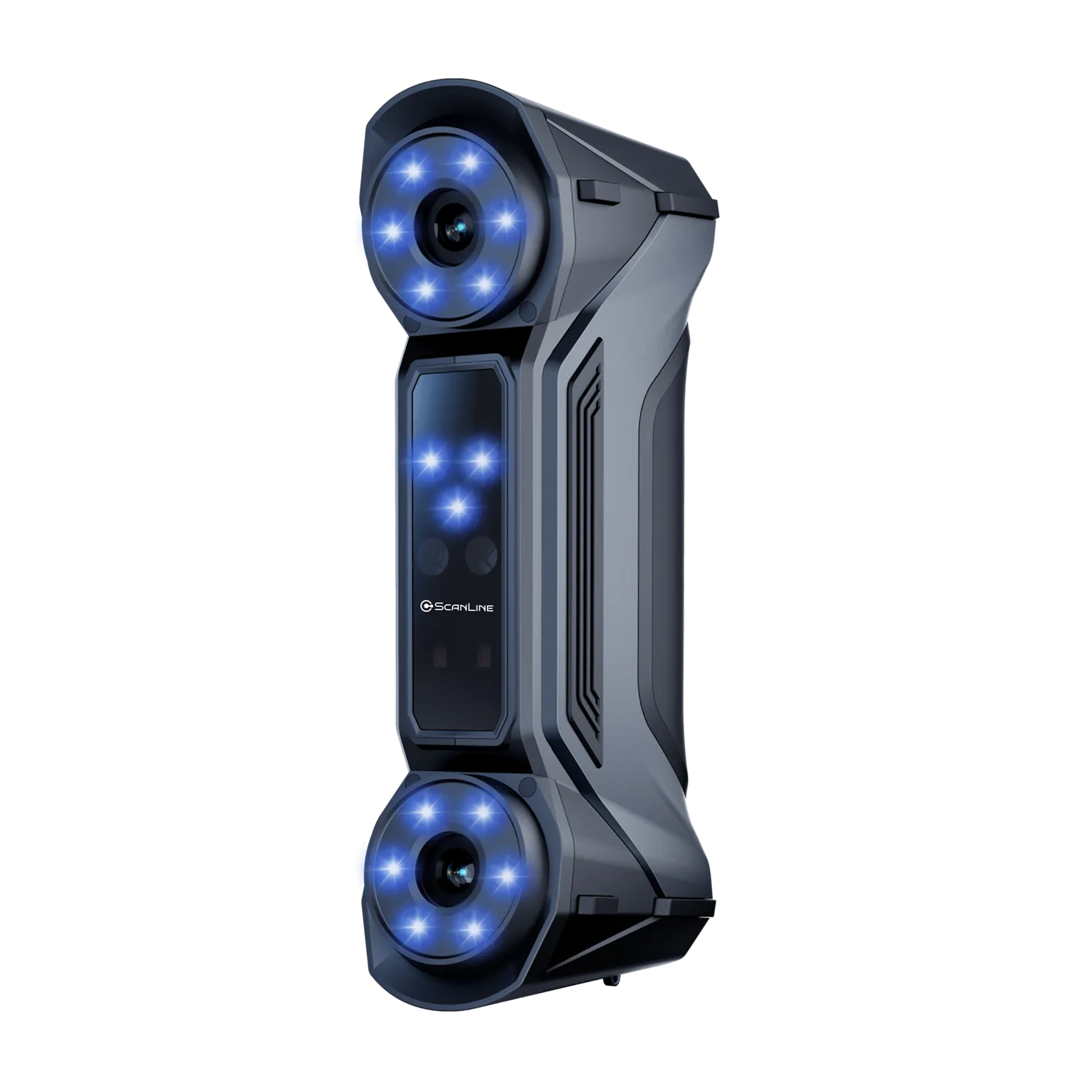

3D-сканер ScanLine EasyScan Combo+ W

ScanLine EasyScan Combo+ W — компактный беспроводной 3D-сканер метрологического класса с гибридной системой захвата данных на основе синего лазера и инфракрасного VCSEL. Устройство предназначено для промышленной оцифровки, контроля геометрии, обратного проектирования и измерения деталей различного размера. В беспроводной версии по сравнению с предыдущей моделью EasyScan Combo+ реализованы Wi-Fi 7, встроенная технология видеофотограмметрии VPG, увеличено количество лазерных линий и повышена максимальная скорость сбора 3D-данных.

Беспроводной

EasyScan Combo+ W поддерживает беспроводную передачу данных по Wi-Fi 7, поэтому при сканировании не требуется постоянно подключать устройство к компьютеру кабелем. Система подавления помех помогает сохранять стабильное соединение, а оператор может свободнее перемещаться вокруг объекта во время сбора данных. Беспроводной режим особенно удобен при работе с крупными деталями, сложными участками и непосредственно на производственной площадке. При этом канал передачи данных не определяет метрологические характеристики сканера — заявленные параметры точности сохраняются независимо от способа подключения. Для задач, требующих проводного соединения, предусмотрен соответствующий режим работы.

Три лазерных режима для разных задач

93 лазерные линии формируют режим, ориентированный на максимально быстрый сбор 3D-данных с объектов среднего и крупного размера. При производительности до 9,106,000 точек/с сканер оперативно создаёт плотное облако точек, сохраняя необходимую детализацию геометрии. Такой режим подходит для оцифровки кузовных элементов, промышленных деталей, технологической оснастки и других объектов, где важна высокая скорость обработки больших поверхностей.

25 параллельных лазерных линий предназначены для детальной оцифровки отдельных участков объекта. Режим позволяет получать более плотные и информативные данные при работе со сложной геометрией, мелкими элементами и зонами, требующими повышенной детализации. Его удобно использовать как дополнение к высокоскоростному сканированию — для детальной проработки выбранных участков после захвата общей формы детали.

Одна лазерная линия предназначена для захвата геометрии в глубоких отверстиях, выемках, узких полостях и других труднодоступных зонах. Специальный режим помогает получать данные с участков, которые сложно охватить при использовании широкого лазерного поля, дополняя результаты основного сканирования.

Инфракрасное сканирование без маркеров

Второй способ захвата данных в ScanLine EasyScan Combo+ W основан на инфракрасном VCSEL. Он предназначен для быстрой оцифровки объектов без предварительной установки маркеров и особенно удобен в ситуациях, когда применение лазерного режима ограничено особенностями поверхности или формы объекта.

Встроенная видеофотограмметрия (опция)

EasyScan Combo+ W оснащён встроенной системой видеофотограмметрии, предназначенной для сохранения пространственной точности при сканировании крупногабаритных объектов. Во время работы технология использует опорные маркеры для отслеживания положения сканера и помогает уменьшить накопление погрешности при формировании 3D-данных на больших площадях. При оцифровке крупных деталей для дополнительного контроля масштаба и пространственной точности применяются калибровочные масштабные линейки, которые приобретаются отдельно.

Компактный и легкий

При массе всего 550 г сканер EasyScan Combo+ W рассчитан на комфортную работу в течение длительного времени. Лёгкий корпус уменьшает нагрузку на руки оператора, что особенно важно при обследовании крупных деталей и конструкций, когда требуется постоянно менять положение и перемещаться вокруг объекта.

2 часа работы от одного аккумулятора

EasyScan Combo+ W комплектуется тремя сменными аккумуляторами с автономностью до 2 часов каждый. Пока один аккумулятор установлен в сканере и используется для работы, два других можно одновременно заряжать в док-станции. Такая организация питания сокращает простои и позволяет проводить длительные сеансы сканирования без длительных пауз. Для стационарной работы предусмотрено подключение по кабелю, также сканер может получать питание от внешнего аккумулятора.

Распознавание элементов с помощью ИИ

EasyScan Combo+ W автоматически распознаёт основные геометрические элементы на поверхности детали и определяет их контуры. Система поддерживает работу с круглыми и прямоугольными отверстиями, а также пазами, что упрощает их последующее измерение и контроль. Функция особенно полезна при обработке деталей с большим количеством повторяющихся элементов и сокращает время проведения метрологических проверок.

Области применения

ScanLine EasyScan Combo+ W разработан для задач промышленной 3D-оцифровки, контроля геометрии и обратного проектирования изделий различного размера. С его помощью выполняют проверку кузовных деталей и элементов из листового металла, контролируют отверстия, пазы и отклонения поверхностей, обследуют промышленное оборудование и отливки, а также анализируют деформации и повреждения крупногабаритных конструкций. Сочетание беспроводной работы, гибридного лазерного и инфракрасного сканирования, встроенной VPG и маркерного/безмаркерного режима делает сканер востребованным в автомобилестроении, машиностроении, энергетике, тяжёлой промышленности, транспортном производстве и других областях, где требуется оперативный высокоточный контроль 3D-геометрии.
