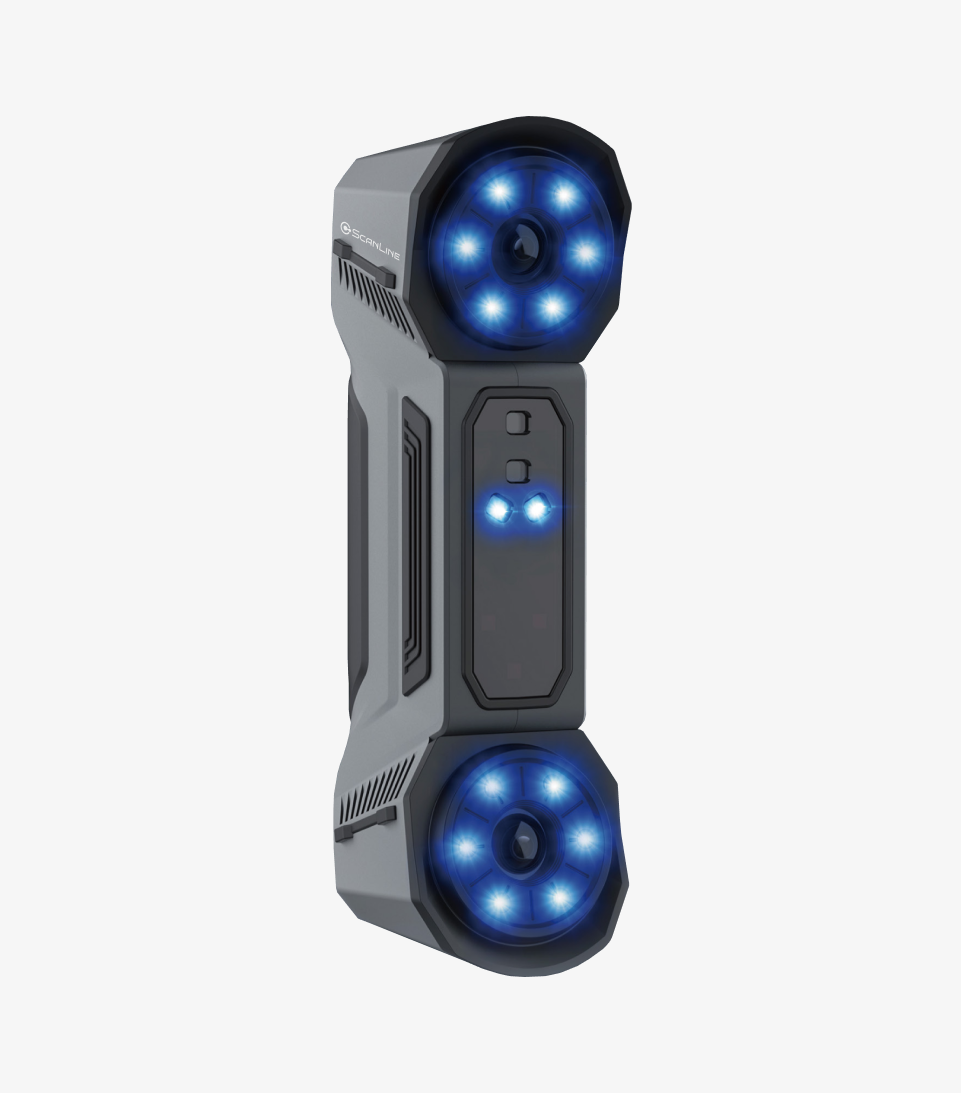

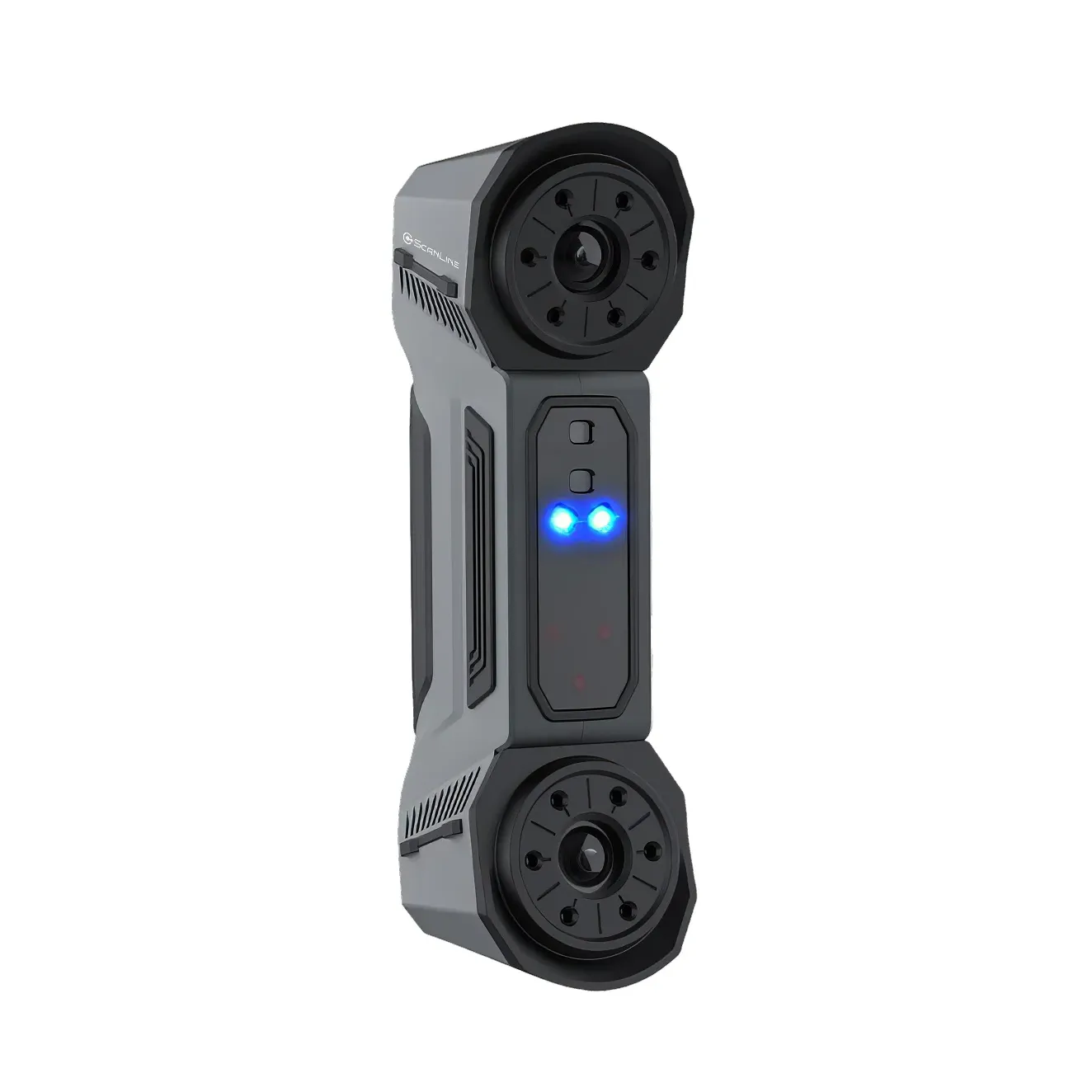

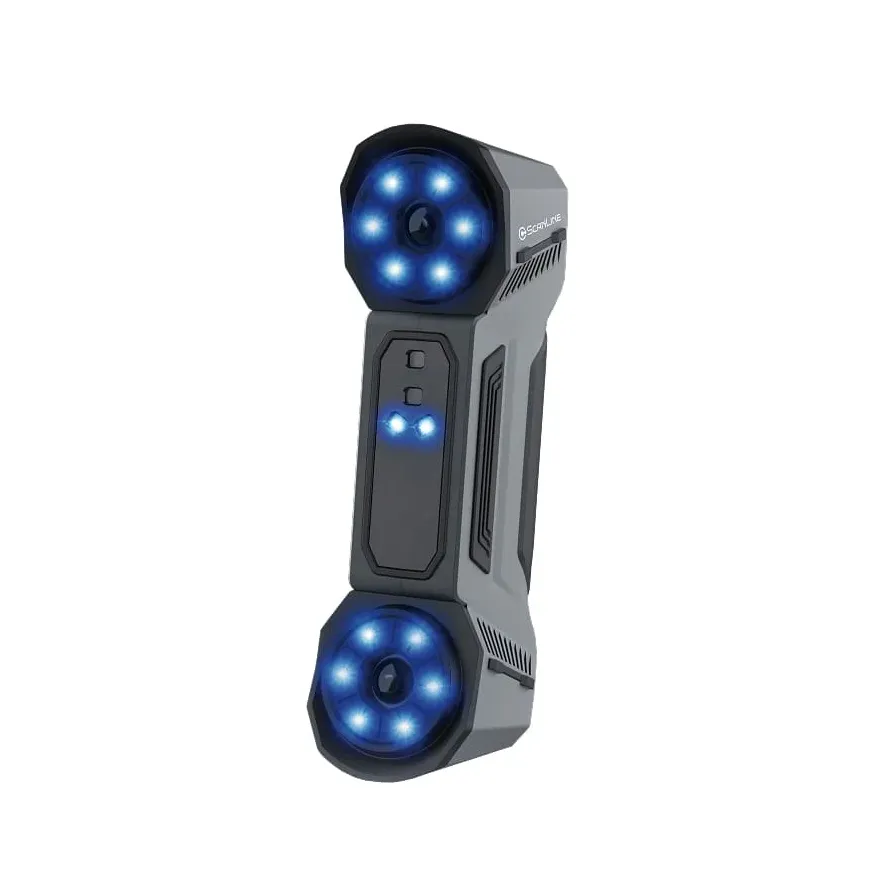

3D-сканер ScanLine EasyScan Combo+

ScanLine EasyScan Combo+ - промышленный ручной 3D-сканер метрологического класса, предназначенный для высокоточного измерения геометрии деталей, контроля качества, обратного проектирования и создания цифровых 3D-моделей. Модель оснащена синим лазером и инфракрасным источником VCSEL, что позволяет сочетать высокую точность измерений с быстрым сканированием без использования маркеров.

Компактный корпус размером всего 193 × 63 × 53 мм и масса 620 г делают сканер удобным для продолжительной ручной работы и использования непосредственно на производстве. Широкое поле зрения и возможность работы с различными типами геометрии и поверхностей позволяют эффективно решать широкий спектр задач — от контроля размеров и анализа отклонений до обратного проектирования, подготовки данных для проектирования и аддитивного производства.

Три лазерных режима для разных задач

50 лазерных линий для быстрого сканирования. Режим рассчитан на оперативный захват крупных и средних объектов, когда важны высокая скорость работы и точность получаемых данных. Скорость сканирования достигает 3 600 000 точек/с, благодаря чему можно быстро формировать плотное облако точек при обработке кузовных элементов, промышленных деталей, технологической оснастки и других объектов.

7 параллельных лазерных линий для детального сканирования. Режим предназначен для точного захвата отдельных участков объекта и позволяет получать больше геометрических деталей при переходе от общего сканирования к работе с локальными зонами. Семь параллельных линий помогают эффективно обрабатывать элементы со сложной формой, мелкими особенностями и перепадами геометрии.

Одна лазерная линия. Режим подходит для точного захвата геометрии глубоких отверстий, узких выемок, пазов и других зон, доступ к которым затруднён при использовании нескольких лазерных линий

Инфракрасное сканирование без маркеров

Второй источник света ScanLine EasyScan Combo+ работает в инфракрасном диапазоне и предназначен для оперативного получения 3D-данных без предварительной оклейки объекта маркерами. Такой режим особенно удобен при сканировании людей и других объектов, для которых применение традиционного лазерного метода может быть затруднено.

В инфракрасном режиме сканер непосредственно формирует облако точек, а программное обеспечение позволяет выбирать отдельные настройки в зависимости от типа объекта, включая режим портретного сканирования. При работе с объектами рабочее расстояние составляет около 300 мм, а максимальное поле зрения — 600 × 600 мм. Глубина сканирования достигает 1240 мм и может настраиваться программно. Расстояние между точками составляет от 0,1 до 3 мм, что позволяет выбирать подходящий уровень детализации в зависимости от поставленной задачи.

Сканирование без маркеров

EasyScan Combo+ поддерживает несколько способов совмещения данных, что позволяет подобрать оптимальный вариант с учётом особенностей объекта и условий сканирования. В лазерном режиме, ориентированном на высокоточные промышленные измерения, могут использоваться маркеры для надёжного отслеживания положения сканера и стабильного совмещения получаемых данных.

Инфракрасный режим позволяет выполнять быстрое сканирование без нанесения маркеров. Он особенно удобен при работе с крупными объектами и поверхностями сложной формы, а также при портретном сканировании, когда применение маркеров нежелательно или затруднено.

Работа с крупными и мелкими объектами

EasyScan Combo+ сочетает несколько источников света и режимов работы, благодаря чему может использоваться для объектов различного размера и сложности. В лазерном режиме поле зрения достигает 520 × 510 мм, а расстояние между точками можно выбирать в диапазоне 0,05–10 мм. Инфракрасный режим расширяет поле зрения до 600 × 600 мм и подходит для быстрого захвата больших поверхностей.

Для небольших деталей и участков со сложной геометрией предусмотрен режим с 7 параллельными лазерными линиями, а для глубоких отверстий, узких пазов и других труднодоступных зон — режим с одной лазерной линией. Такое сочетание позволяет последовательно сканировать объект: сначала быстро получать его общую геометрию, затем детализировать отдельные элементы и при необходимости обрабатывать труднодоступные участки, используя один сканер без смены оборудования.

Возможности для метрологии и обратного проектирования

ScanLine EasyScan Combo+ разработан для профессиональных задач в области метрологии, контроля геометрии и обратного проектирования. Точность сканирования достигает 0,014 мм, а объёмная точность — 0,014 + 0,025 мм/м, что позволяет получать точные цифровые данные для сопоставления с CAD-моделями, выявления геометрических отклонений, проверки пресс-форм и технологической оснастки.

Сочетание синего лазерного и инфракрасного режимов расширяет возможности сканера: он подходит как для высокоточных измерений промышленных деталей, так и для быстрого создания их цифровых 3D-моделей. Благодаря этому EasyScan Combo+ можно использовать при работе с объектами разного размера и сложности в различных производственных задачах.

Компания OOO "Интегратор промышленных решений" - официальный дистрибьютор ScanLine
