3D-сканер ScanLine EasyScan Combo

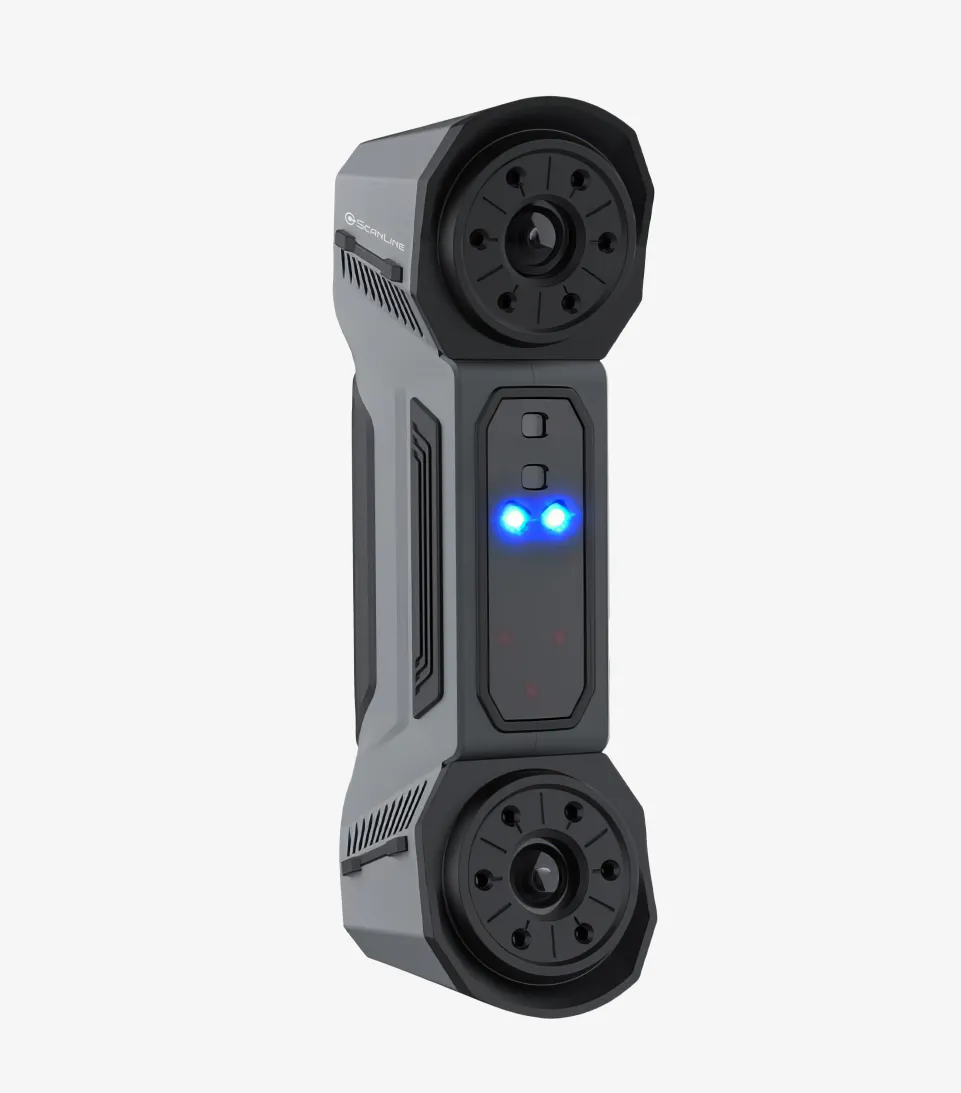

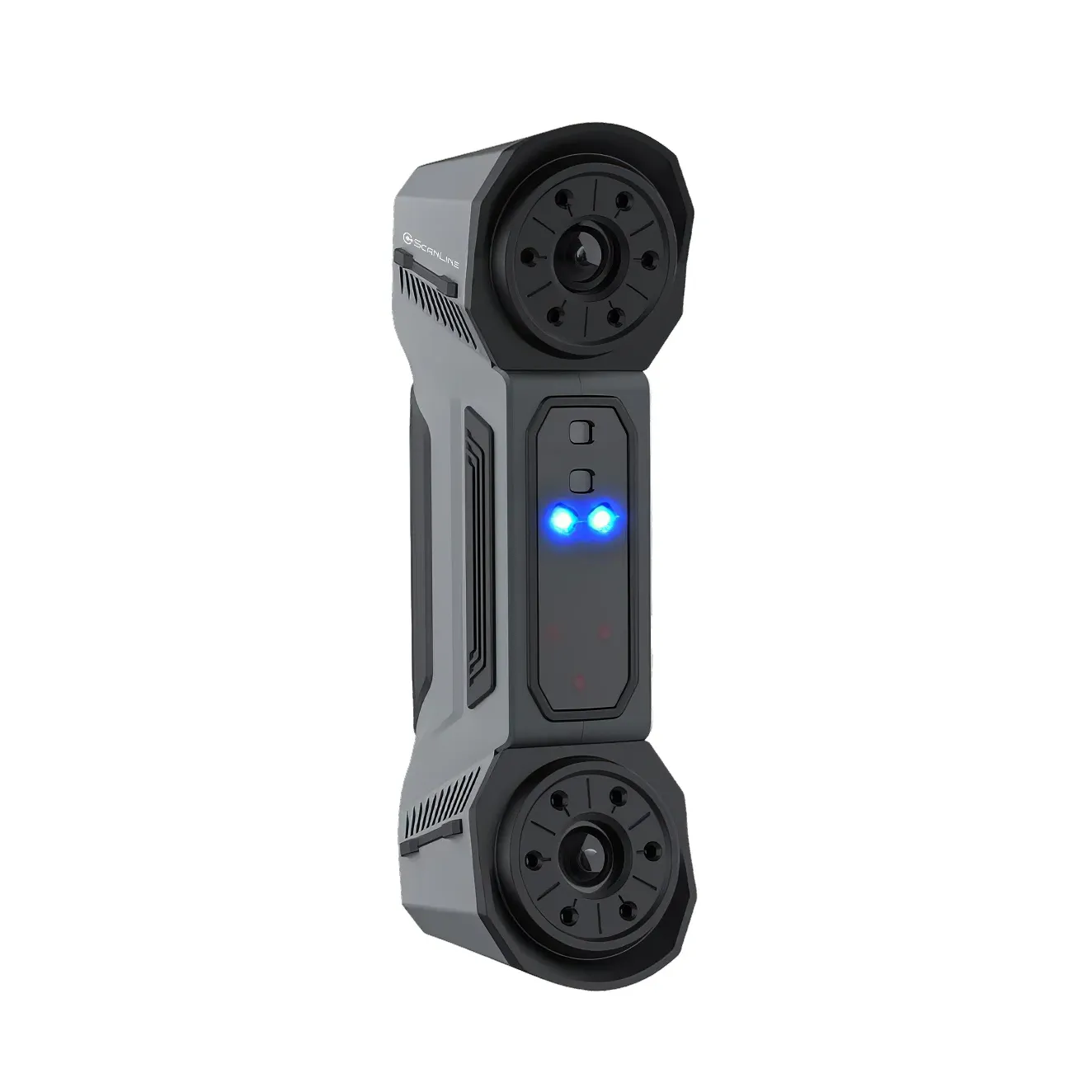

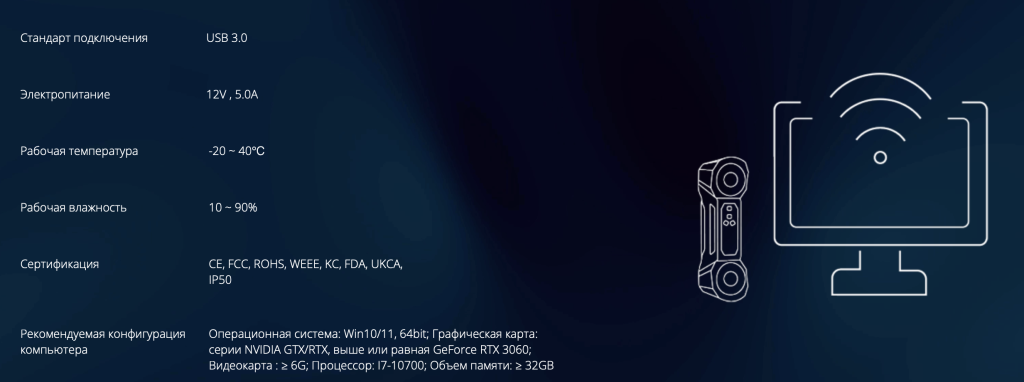

ScanLine EasyScan Combo - промышленный ручной 3D-сканер метрологического класса, предназначенный для высокоточного измерения геометрии изделий, контроля качества, обратного проектирования и создания цифровых 3D-моделей. Модель сочетает синий лазер и инфракрасный источник VCSEL, благодаря чему оператор может выбирать подходящий режим сканирования в зависимости от особенностей объекта и поставленной задачи. Лазерный режим обеспечивает высокую точность при измерении геометрии, а инфракрасный позволяет быстро захватывать крупные поверхности и работать с объектами без использования маркеров.

Три лазерных режима для разных задач

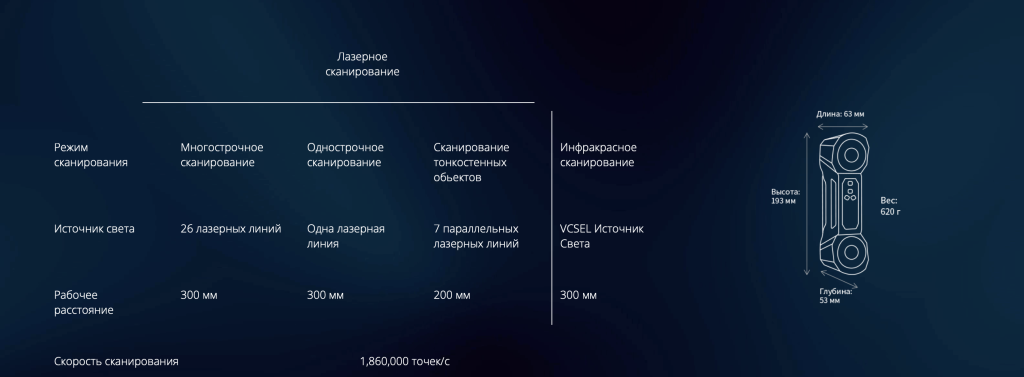

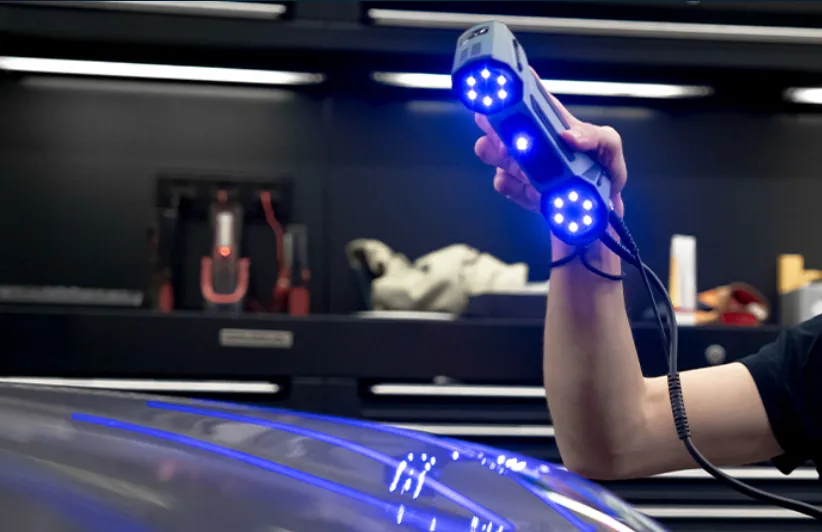

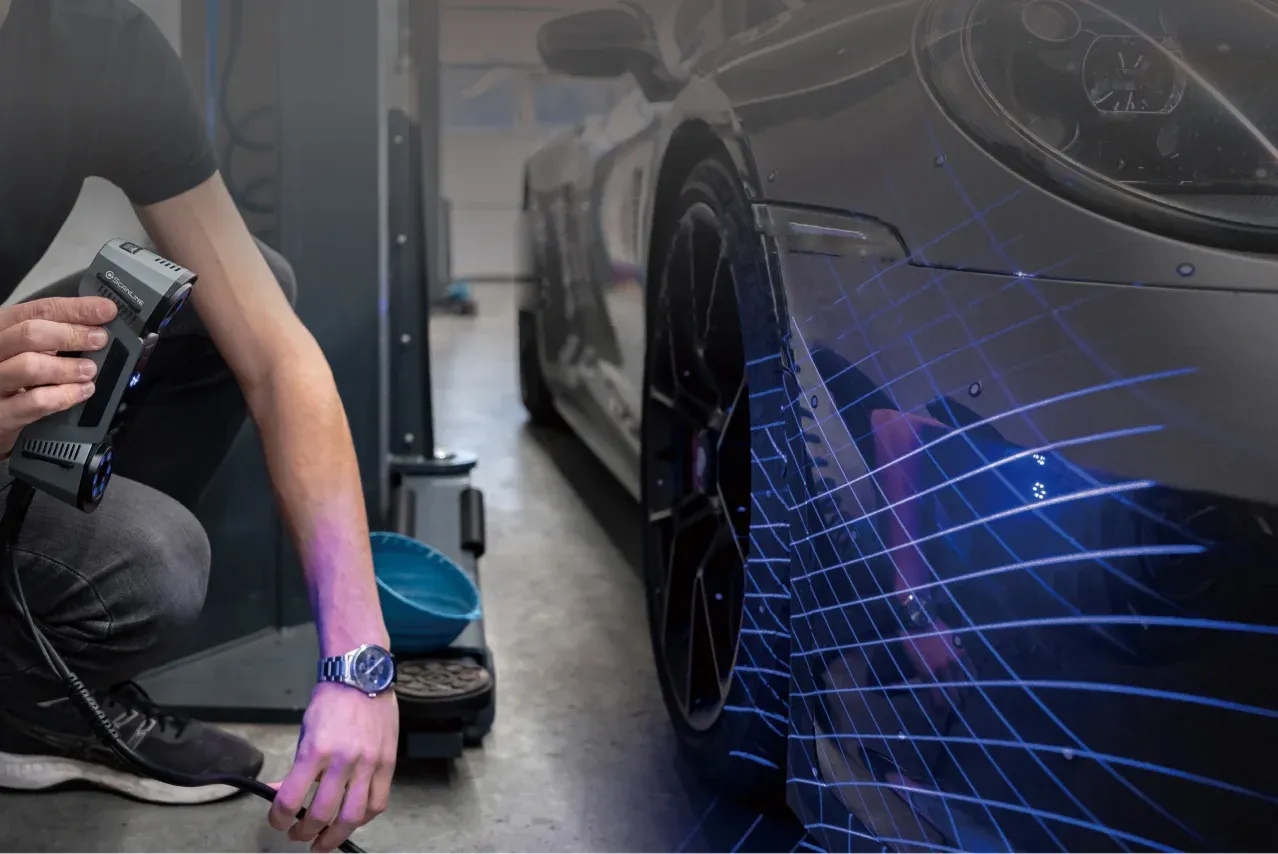

26 лазерных линий для быстрого сканирования. Этот режим предназначен для быстрого захвата геометрии крупных и средних объектов, когда требуется высокая производительность при сохранении точности получаемых данных. Скорость сканирования достигает 1 860 000 точек/с, что позволяет оперативно формировать плотное облако точек при работе с кузовными элементами, промышленными деталями, оснасткой и другими объектами.

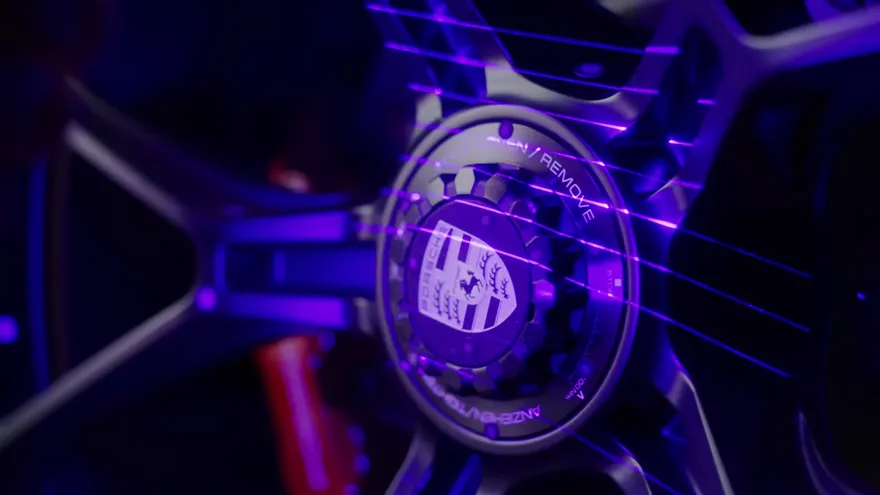

7 параллельных лазерных линий для детального сканирования. Режим предназначен для более точного захвата отдельных участков детали после выполнения общего сканирования. Семь параллельных лазерных линий позволяют повысить плотность и детализацию данных, что особенно полезно при обработке сложной геометрии, небольших элементов, рёбер, отверстий и других участков, требующих повышенного внимания.

Одна лазерная линия. Однолинейный режим предназначен для точного захвата геометрии глубоких отверстий, узких выемок, полостей и других зон, доступ к которым может быть затруднён при использовании многолинейного сканирования

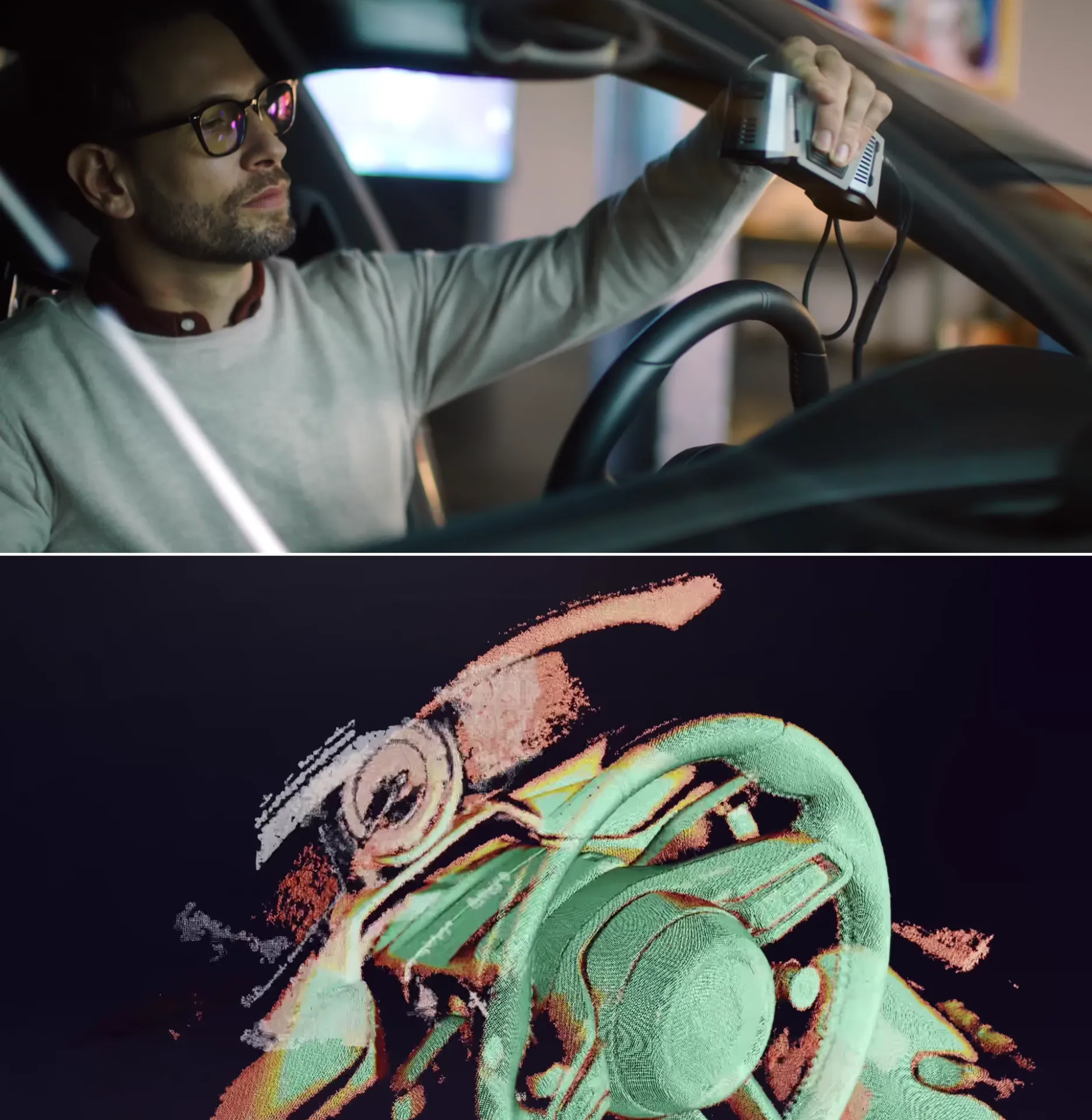

Инфракрасное сканирование без маркеров

Вторым источником света в ScanLine EasyScan Combo выступает инфракрасный VCSEL. Этот режим предназначен для быстрого сканирования объектов без нанесения маркеров и расширяет возможности устройства при работе с поверхностями и объектами, для которых лазерное сканирование может быть менее подходящим. В частности, инфракрасный режим можно использовать для сканирования людей и других объектов, требующих бесконтактного захвата данных без предварительной подготовки поверхности. Получаемые данные формируются непосредственно в виде облака точек, а программное обеспечение предусматривает отдельные настройки для сканирования объектов и портретов.

При работе в инфракрасном режиме рабочее расстояние составляет около 300 мм, максимальное поле зрения — 600 × 600 мм. Глубина сканирования может достигать 1240 мм и настраивается в программном обеспечении в зависимости от задачи. Расстояние между точками составляет от 0,1 до 3 мм, что позволяет выбирать оптимальную плотность данных для быстрого захвата объектов.

Сканирование без маркеров

EasyScan Combo позволяет выбирать подходящий способ совмещения данных в зависимости от особенностей объекта и поставленной задачи. В лазерном режиме, ориентированном на высокоточное промышленное сканирование, для стабильного отслеживания положения сканера могут использоваться маркеры. Инфракрасный режим обеспечивает более быстрый захват данных без предварительной разметки поверхности, что особенно удобно при работе с крупными объектами, сложными поверхностями и при портретном сканировании.

Работа с крупными и мелкими объектами

EasyScan Combo отличается универсальностью благодаря сочетанию нескольких источников света и специализированных режимов сканирования. В лазерном режиме поле зрения достигает 520 × 510 мм, а расстояние между точками может составлять от 0,05 до 10 мм. При использовании инфракрасного режима поле зрения увеличивается до 600 × 600 мм, что позволяет быстрее захватывать крупные поверхности и получать значительный объём данных за короткое время.

Для небольших деталей и участков со сложной геометрией предусмотрен режим с 7 параллельными лазерными линиями, обеспечивающий более детальный захват поверхности. Одна лазерная линия используется для сканирования глубоких отверстий, узких выемок и других труднодоступных зон. Такое сочетание режимов позволяет последовательно получать общую геометрию объекта, детализировать отдельные элементы и обрабатывать сложные участки без необходимости менять сканер.

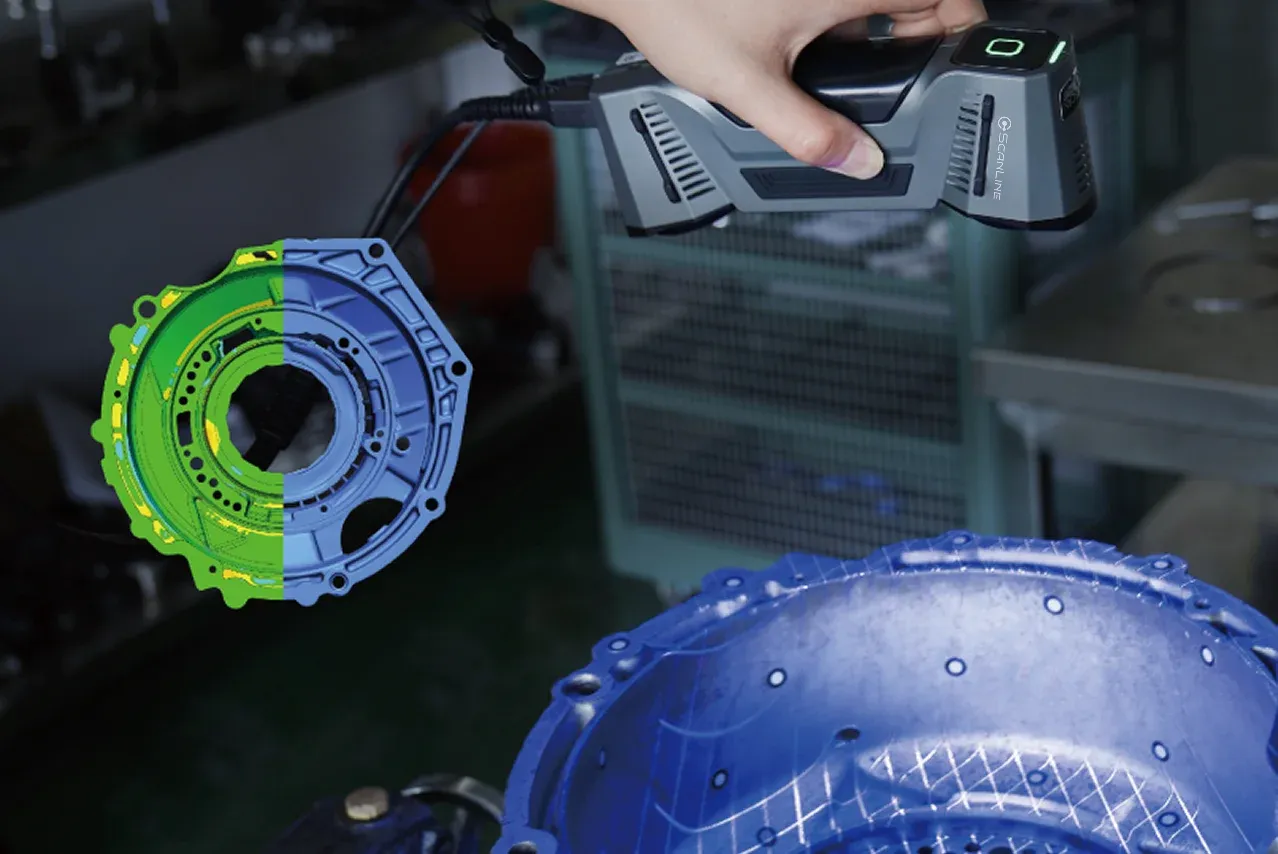

Возможности для метрологии и обратного проектирования

ScanLine EasyScan Combo предназначен для профессиональных задач в области метрологии, контроля геометрии и обратного проектирования. Точность сканирования достигает 0,014 мм, а объёмная точность составляет 0,014 + 0,025 мм/м, что позволяет получать подробные цифровые данные для сравнения фактической геометрии с CAD-моделями, выявления отклонений и контроля качества изделий. Сканер подходит для работы с пресс-формами, технологической оснасткой и различными промышленными деталями.

Сочетание синего лазерного и инфракрасного источников света расширяет сферу применения устройства. Лазерный режим обеспечивает необходимую точность при выполнении измерительных задач, тогда как инфракрасный позволяет оперативно захватывать геометрию объектов без использования маркеров. Благодаря этому EasyScan Combo может использоваться как для высокоточного контроля, так и для быстрого создания цифровых 3D-моделей деталей различного размера.

Применение

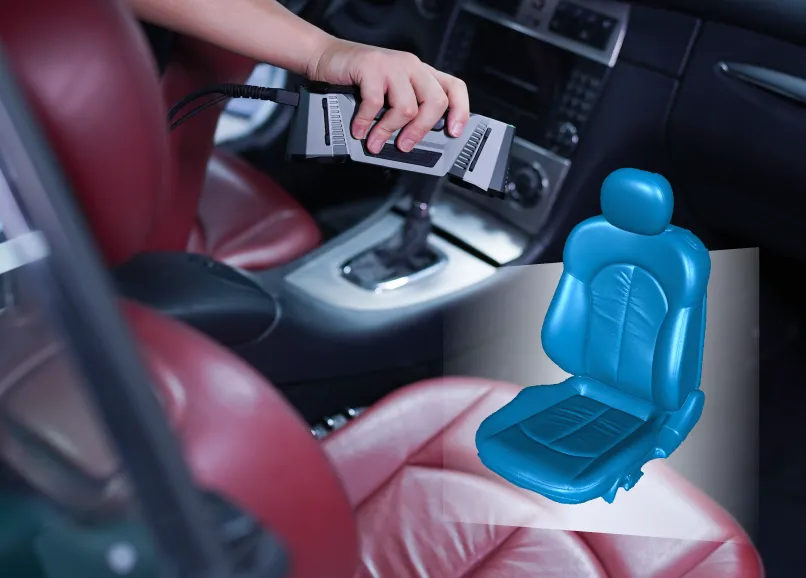

EasyScan Combo подходит для профессионального 3D-сканирования в различных отраслях, включая медицину, автомобилестроение, железнодорожную и аэрокосмическую промышленность. Сканер позволяет выполнять высокоточный метрологический контроль, проводить обратное проектирование изделий и получать цифровые данные для последующего использования в аддитивном производстве.
