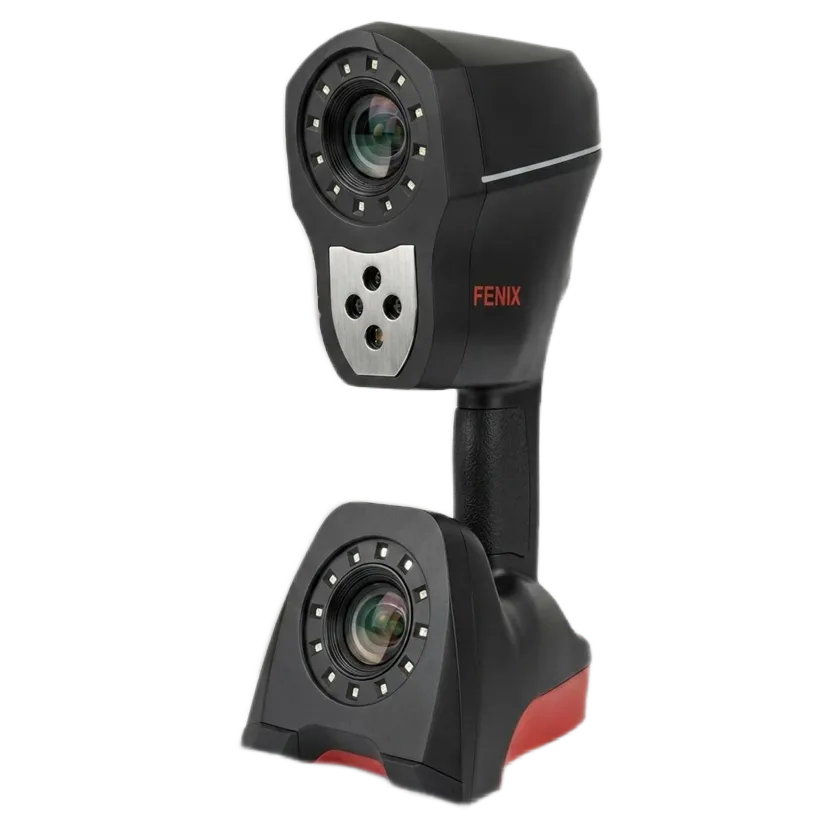

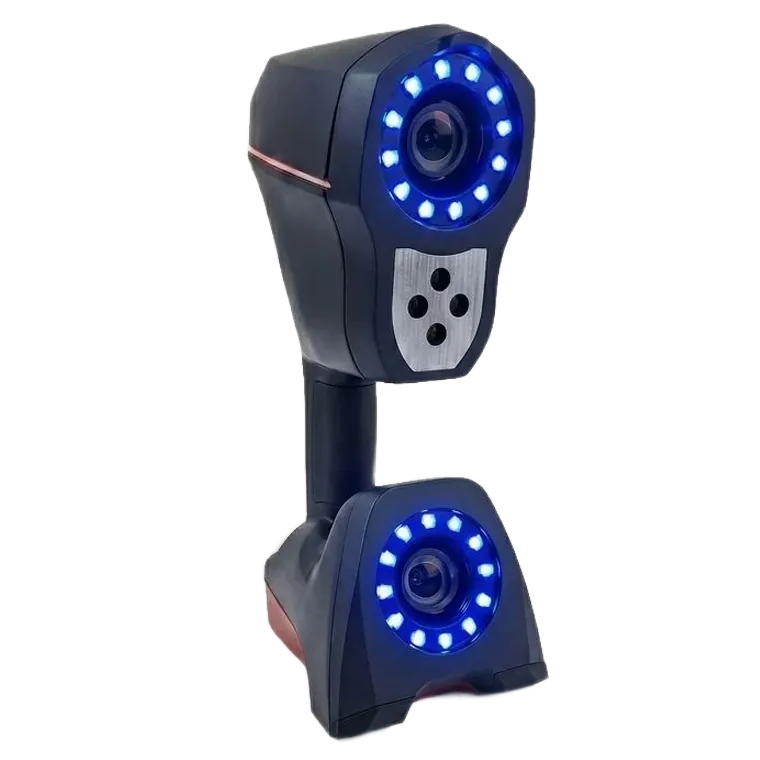

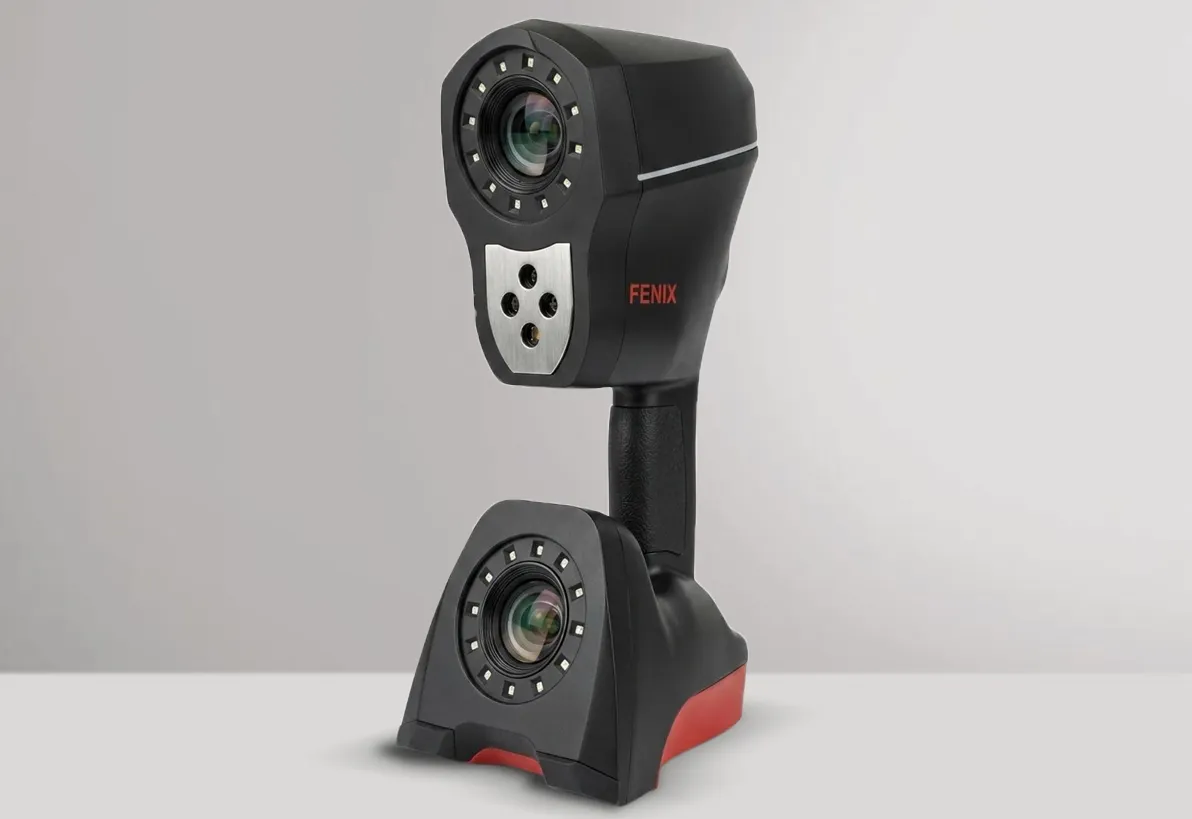

3D сканер RangeVision Fenix

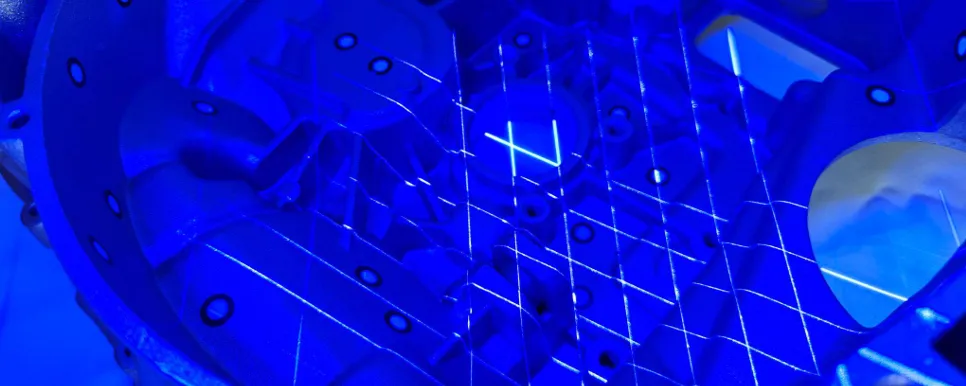

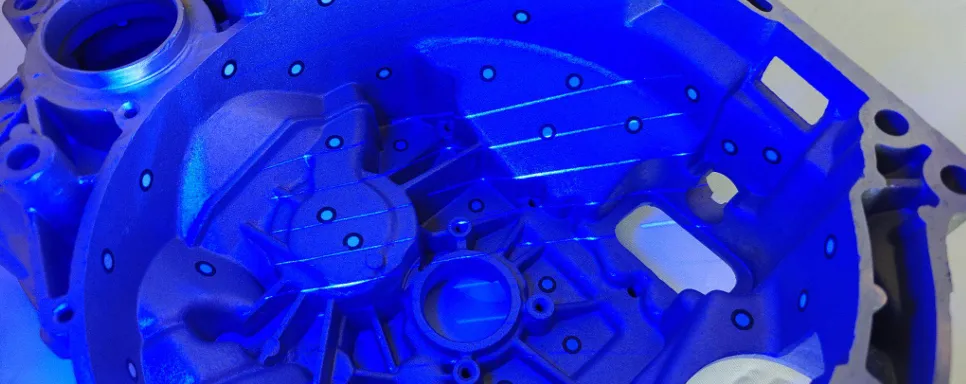

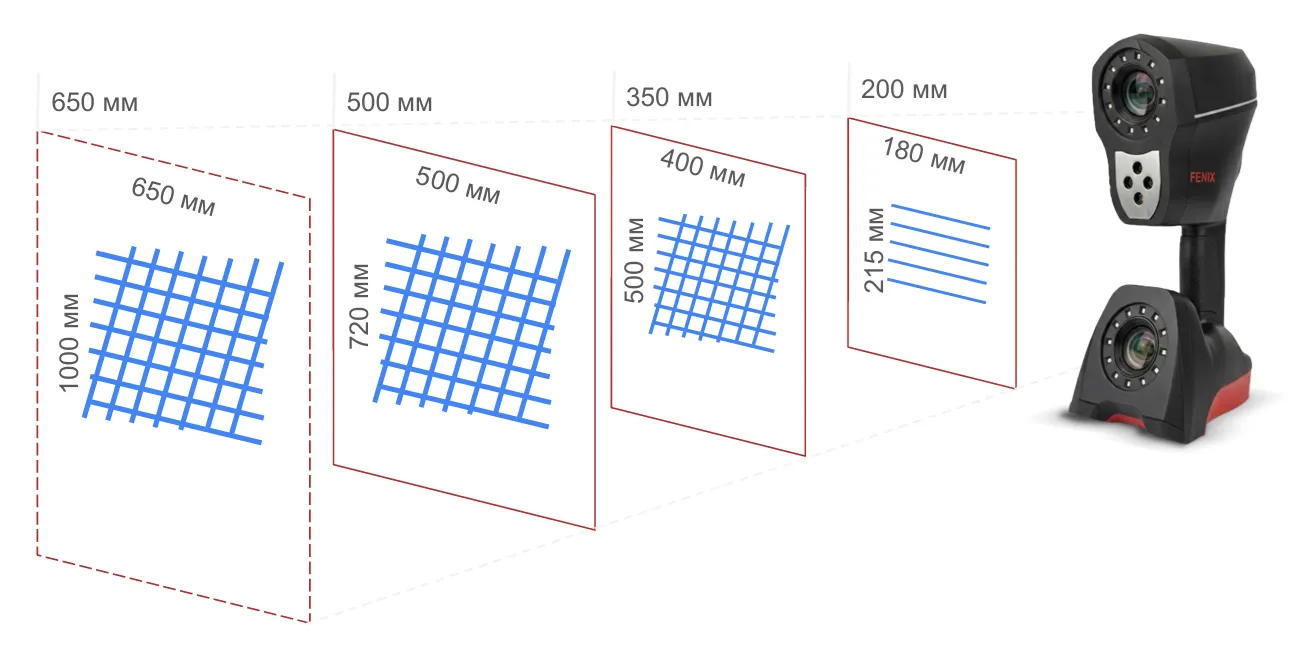

Режим из 14 (7 + 7) перекрестных лазерных линий с областью захвата 700х500 мм обеспечивает предельную скорость оцифровки крупногабаритных объектов, таких как кузова и корпуса, требуя минимального использования позиционных маркеров.

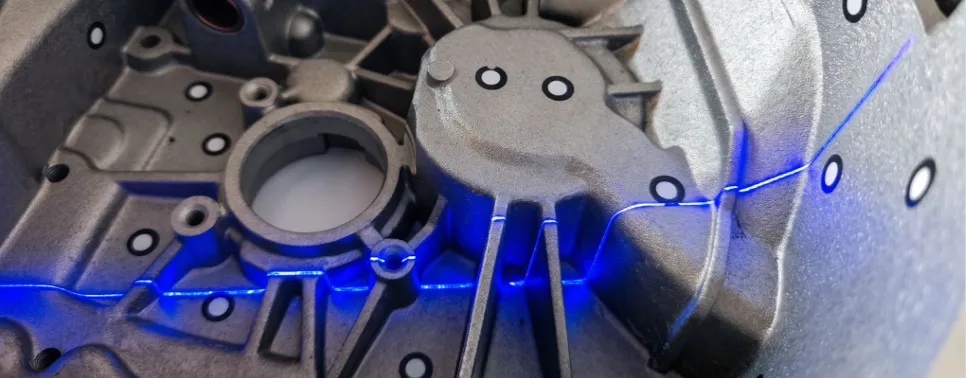

Режим из 5 параллельных лазерных линий гарантирует сверхвысокую детализацию мелких элементов, резьбы, фасок и кромок, полностью исключая потерю точности и эффект «замыливания» краев.

Режим одиночной лазерной линии обеспечивает чистую съемку хромированных, глянцевых и бликующих поверхностей, полностью устраняя паразитные переотражения луча без применения матирующего спрея.

Режим «1 линия + 1 камера» разработан специально для сканирования внутренних полостей, глубоких пазов, отверстий и выемок.

Особенности

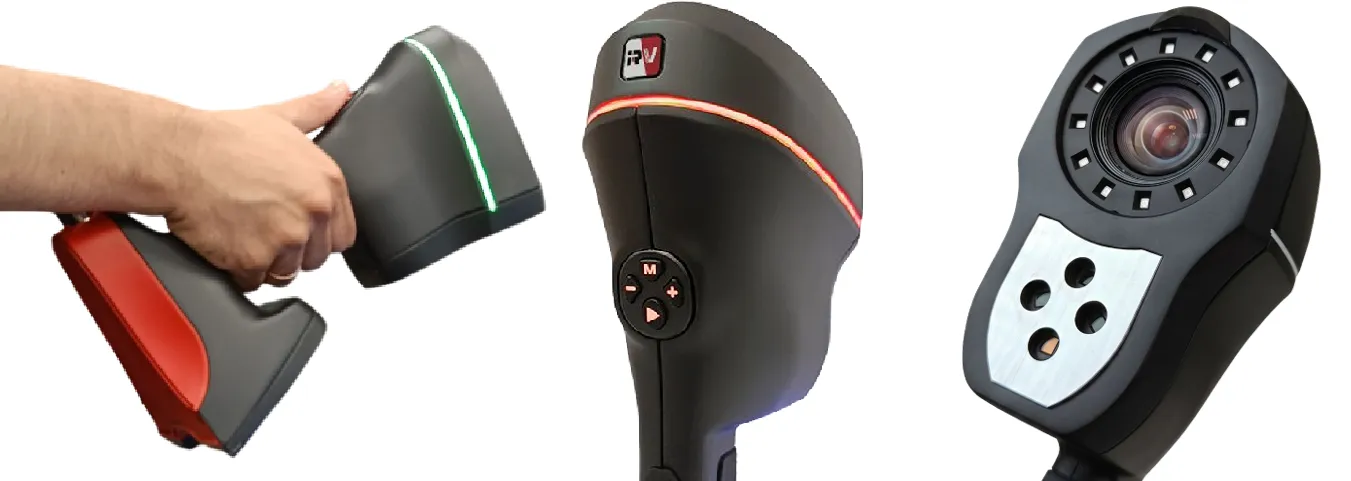

• Быстрое управление на корпусе: Кнопки и индикаторы позволяют менять настройки «на лету», не отвлекаясь от процесса сканирования.
• Асферическая оптика с фильтрами: Уникальная светосильная система изолирует синий спектр, полностью исключая влияние цехового или внешнего освещения.
• Умный контроль дистанции: Встроенная светодиодная индикация помогает удерживать идеальное расстояние до детали без необходимости смотреть на экран ПК.
• Мобильность со съемными кабелями: Отсоединяемые провода упрощают транспортировку и повышают удобство работы на выезде.

Программная среда RV 3D Studio

RV 3D Studio — это специализированное программное обеспечение для управления сканированием и постобработкой данных, созданное для линейки 3D-сканеров RangeVision. Программа позволяет реализовать полный цикл создания цифровой модели в едином интерфейсе. Рабочее пространство разделено на последовательные логические этапы, предоставляя пользователю весь набор инструментов от первичного захвата кадров до финального контроля геометрии.

Программа поддерживает 5 удобных режимов съемки под любые задачи:

• Базовый: стандартная съемка свободной геометрии.

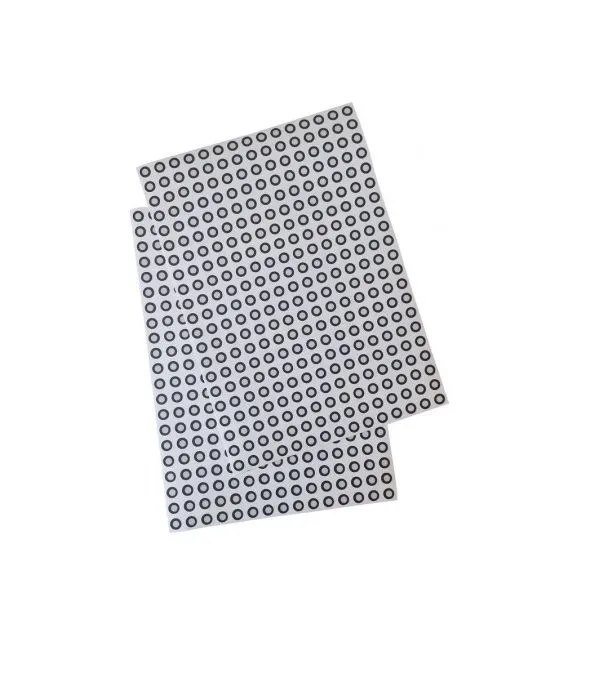

• С маркерами: для точной сшивки крупных объектов.
• С поворотным столом: быстрая автоматическая оцифровка небольших предметов.
• Совмещенный (стол + маркеры): максимальный контроль точности при вращении.
• С текстурой: захват точной формы объекта вместе с его реальным цветом.

Набор инструментов позволяет быстро превратить «сырое» облако точек в готовую 3D-модель:

• Умная очистка и сглаживание: удаление шумов и выравнивание поверхностей.
• Автоматическое совмещение: быстрая сшивка отдельных ракурсов детали в единый объект.
• Оптимизация и упрощение: уменьшение веса файла без потери детализации.
• Заполнение отверстий: автоматическое закрытие «слепых» зон, куда не попал лазер.
• Отсечение плоскостью: быстрое удаление подложки или поверхности стола из кадра.

Программа избавляет от необходимости покупать сторонний софт для базового анализа:

• Проведение точных линейных и угловых измерений прямо внутри ПО.
• Первичный контроль геометрии полученной детали

RV 3D Studio сохраняет результаты во всех популярных промышленных форматах, которые полностью совместимы с любым CAD/CAM оборудованием:

• 3D-модели и сетки STL, OBJ, PLY, PTX, ASCII
• 2D-графика и отчеты: PDF, JPEG, PNG, BMP

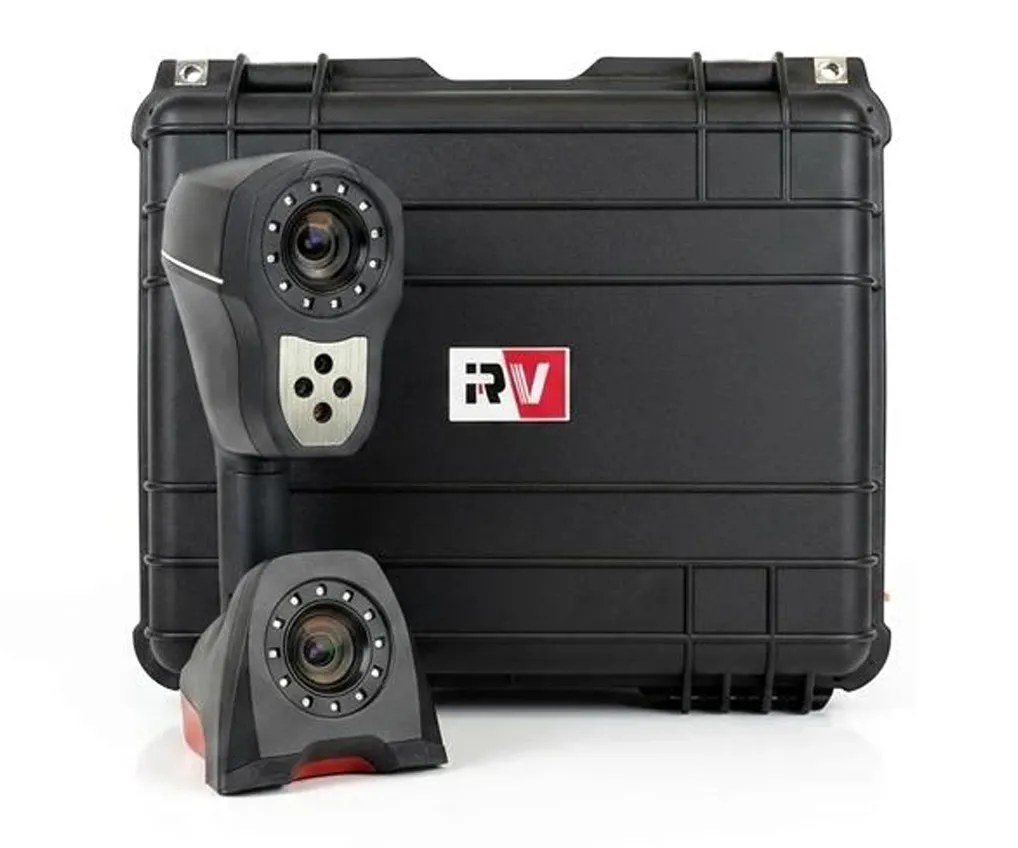

Оборудование поставляется в готовой комплектации по принципу «всё включено» и сразу готово к эксплуатации. Для безопасного хранения и удобной транспортировки на выездные работы весь комплект упакован в ударопрочный защитный кейс с индивидуальным ложементом.

3D-сканер RangeVision Fenix серийно производится в подмосковном Красногорске на основе отечественной электроники. Аппарат полностью соответствует критериям Постановления Правительства РФ № 719 и стандартам ТПП РФ. Управление комплексом выполняется через фирменный софт RV 3D Studio, включенный в Реестр отечественного ПО Минцифры.
