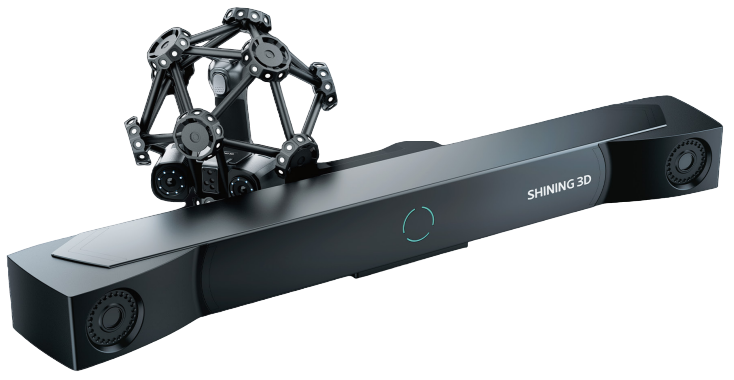

Портативная оптическая координатно-измерительная система Shining 3D FreeScan Trak Pro 2

FreeScan Trak Pro 2- улучшенная версия FreeScan Trak Pro. С использованием передовых лазерных технологий была значительно повышена эффективность сканирования, достигнуты высокая точность и повторяемость сканирования, без необходимости использовать маркеры или другие ориентиры. С 50 лазерными линиями и скоростью сканирования до 3 070 000 миллионов точек в секунду, данная система способна быстро и легко создавать точные трехмерные модели как крупных, так и средних объектов.

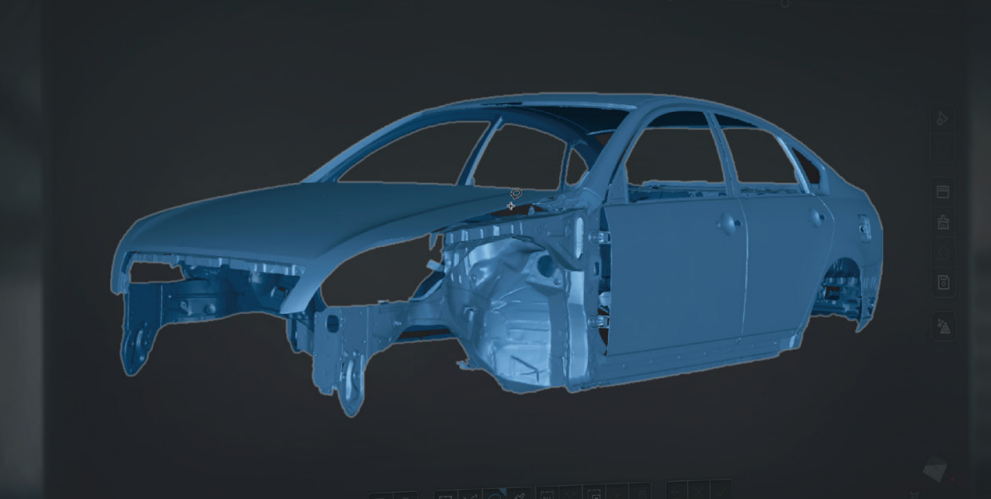

FreeScan Trak Pro 2 идеально подходит для использования в различных отраслях, таких как авиационная и автомобильная промышленность, железнодорожный транспорт, энергетика и в других производственных сферах, где требуется 3D-сканирование как статических, так и динамических сцен больших и средних размеров. FreeScan Trak Pro 2 обеспечивает результаты сканирования метрологического уровня с исключительной точностью, достигающей 0,023 мм. Надежность подтверждена испытаниями в соответствии со стандартом VDI/VDE 2634 Part 3, проведенными в лаборатории точности Shining 3D, аккредитованной по стандарту ISO 17025. В паре с дополнительным датчиком FreeProbe пользователи могут легко интегрировать контактное зондирование в процесс оптического сканирования для более быстрого и удобного рабочего процесса контроля.

Особенности:

1. Высокая точность сканирования

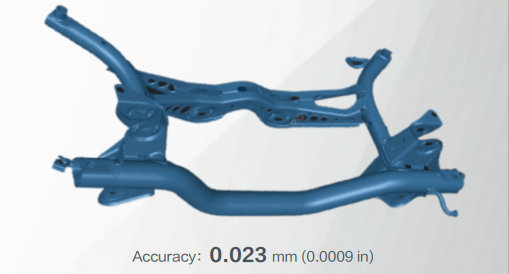

Точность 0,023 мм - надежный результат для промышленных измерений.

2. Скорость сканирования

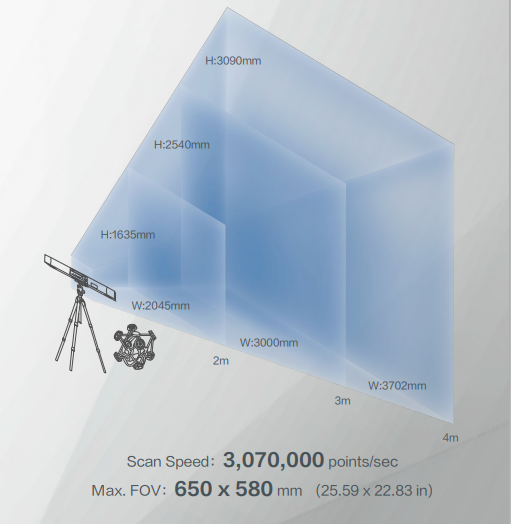

Высокая эффективность Trak Pro2 с двумя 5,0-мегапиксельными камерами промышленного класса, 50 синими лазерными линиями (25 перекрестий), обеспечивающими быстрый и плавный процесс сбора данных. Скорость сканирования до 3 070 000 точек/сек. Максимальный угол обзора: 650 x 580 мм (25,59 x 22,83 дюйма).

3. 3 режима работы с лазерными линиями

• Сканирование 50 перекрестными лазерными линиями;


• Сканирование 7 параллельными лазерными линиями;


• Сканирование в режиме одиночной лазерной линии.

4. Динамическое отслеживание без маркеров

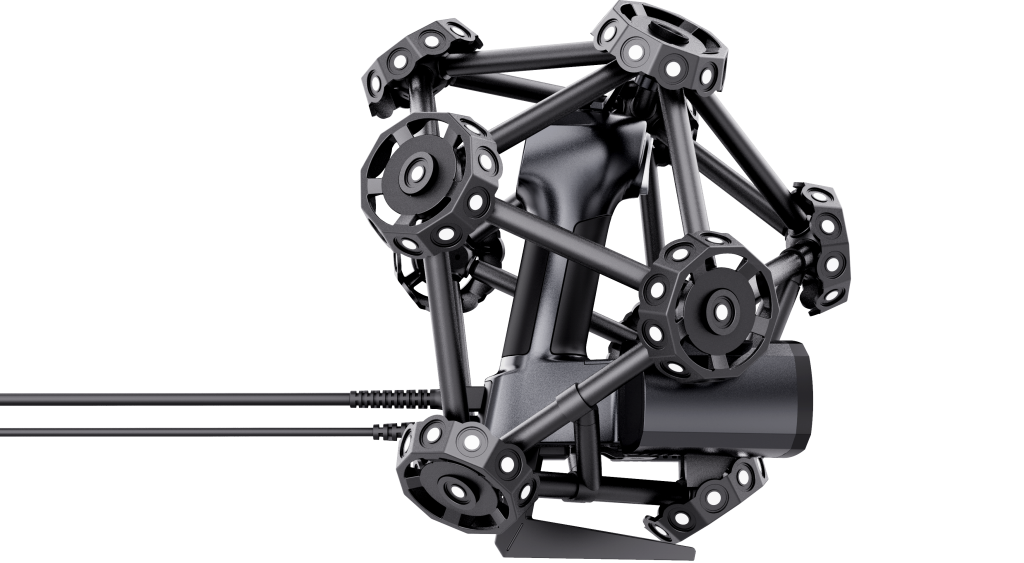

Панель FreeTrak динамически отслеживает сканер Сканер TE25 благодаря своим мишеням для отслеживания, без необходимости вручную размещать маркеры на сканируемом объекте, что позволяет экономить время в процессе 3D-сканирования.

5. Сканирование без ограничений

Сканируйте различные объекты: Больших размеров, требующие высокой детализации поверхности, с труднодоступными поднутрениями и карманами. Trak Pro2 отлично подходит для работы с черными, блестящими и отражающими поверхностями.

6. Надежное и интуитивно понятное ПО

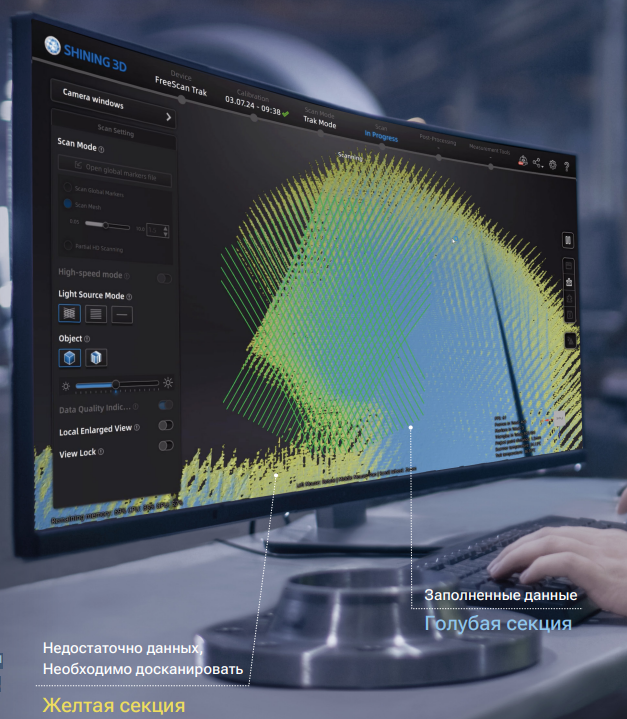

Программное обеспечение отображает данные сетки в режиме реального времени по мере того, как вы сканируете заготовки, что позволяет сэкономить время на создание сетки из облака точек в дальнейшем. Пользователи могут определить, подходит ли расстояние сканирования, наблюдая за цветом лазерных линий, проецируемых на объект. Также имеется встроенный индикатор качества данных, позволяющий определить, каких данных недостаточно.

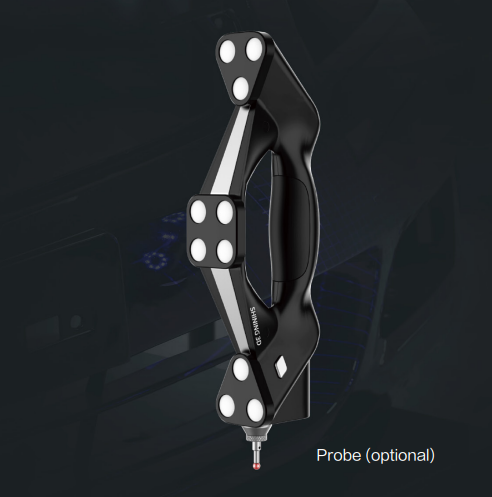

7. FreeProbe (дополнительно)

Если нужны только конкретные данные, используйте щуп для создания геометрических объектов, для быстрого осмотра или измерения без получения данных о сетке.

• Эргономичный дизайн для удобного захвата и использования;

• Прочная конструкция для обеспечения точности;

• Многофункциональная кнопка для разных функций;

• Интеграция с PolyWorks и Control X для быстрого контроля.
