Фрезерный станок с ЧПУ DFKit DF-Mill (Станок с тумбой)

Фрезерный станок DF-Mill с числовым программным управлением (ЧПУ) предназначен для 2D/3D обработки различных материалов из древесных материалов (массива дерева, фанеры, ДСП и др.), пластика, текстолита, цветных металлов. Станок может выполнять операции фрезерования, сверления, гравирования и резки.

Фрезерный станок с ЧПУ DFKit DF-Mill — полноценное и при этом компактное и безопасное устройство с числовым программным управлением. Он позволяет выполнять как 2D, так и 3D обработку изделий из самых разных материалов и является прекрасным выбором для учебного класса или лаборатории.

Устройство оснащено мощным шпинделем 2.2 кВт и способно выполнять множество операций: фрезерование, сверление отверстий, гравирование и резку. Инструмент подводится к материалу сверху, что является классическим решением для станков такого типа.

Благодаря высокой мощности станок может обрабатывать самые разные материалы: фанеру, ДСП, массив дерева, разнообразные пластики, алюминий, латунь и другие лёгкие сплавы.

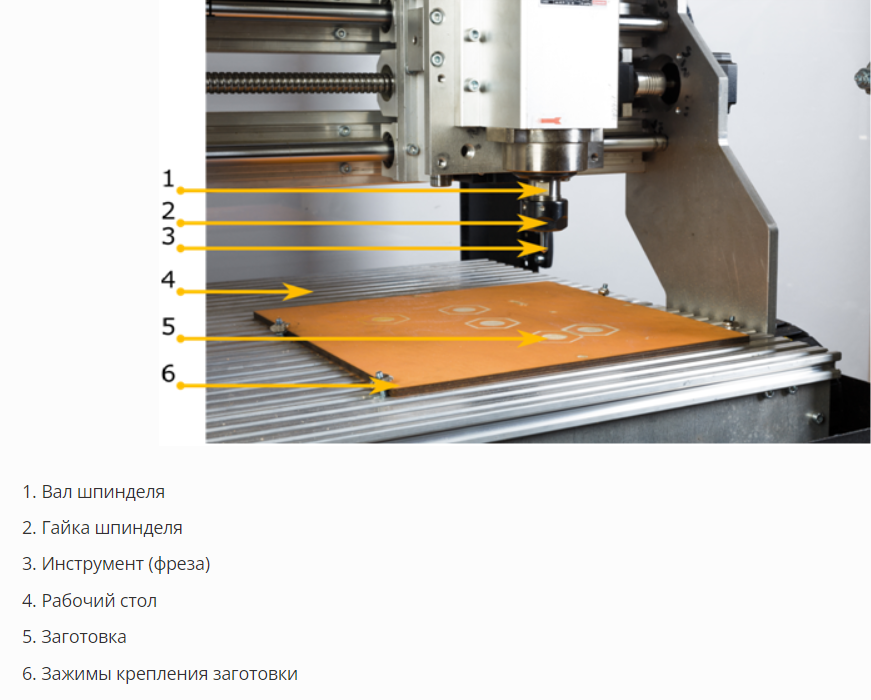

При вращении инструмент обрабатывает материал, выполняя операции сверления отверстий, раскроя (разрезания) и гравирования заготовки в соответствии с заданной программой под контролем оператора. Инструмент подводится к материалу сверху, а устройство именуется вертикально-фрезерным. Инструмент закрепляется в цанговом патроне, который крепится на шпинделе – устройстве, которое обеспечивает вращение и подвод инструмента к заготовке. Шпиндель располагается на подвижной горизонтальной балке – портале, который перемещает шпиндель и закрепленный в нем инструмент над обрабатываемой заготовкой, устанавливаемой на рабочем столе станка. Перемещение портала и шпинделя обеспечивают шаговые двигатели, управление которыми осуществляется командами, поступающими от электронного цифрового блока управления станком (контроллера).

Перемещение шпинделя вдоль портала параллельно лицевой панели станка соответствует оси X, движение перпендикулярно лицевой панели от оператора станка или к нему – оси Y, а подъем и опускание шпинделя – оси Z. Сложение движений по всем трем осям обеспечивает перемещение инструмента по нужной траектории относительно заготовки. Отсчет координат обычно начинается от «нулевой точки», которая задается в процессе подготовки управляющей программы (УП).

Фрезерный станок с ЧПУ DF-Mill имеет богатую комплектацию. Фактически пользователь получает всё необходимое, чтобы сразу же после распаковки и подключения приступить к работе:

1. Гравер прямой DJTOL A0ZX3.1.206
2. Гравер прямой DJTOL A0ZX3.21
3. Гравер прямой DJTOL A0ZX4.1
4. Гравер прямой DJTOL A0ZX6.1
5. Фреза прямая двухзаходная DJTOL N2ZX4.1
6. Фреза спиральная двухзаходная DJTOL N2LX4.1
7. Рашпильная фреза (кукуруза) DJTOL AST3.1.50
8. Цанга ER20 — 3.175 мм (1/8’
9. Цанга ER20 — 4 м
10. Цанга ER20 — 8 мм
11. Пазовые Т-гайки М5 паз 6 мм 8шт
12. Шайбы D5 8шт
13. Винт DIN912 М5×12 4шт
14. Винт DIN912 М5×16 4шт
15. Винт DIN912 М5×20 4шт
16. Винт DIN912 М5×25 4шт
17. SD-карта с ПО и Р
18. Набор шестигранных ключе
19. Рожковый ключ 17 м
20. Рожковый ключ 21 м
21. Рожковый ключ 30 м
22. Кабель питания

В зависимости от бюджета и решаемых задач станок можно приобрести в одной из четырёх комплектаций:

• Базовая (Фрезерный станок с ЧПУ)
• Фрезерный станок с ЧПУ + колпак
• Фрезерный станок с ЧПУ + тумба
• Фрезерный станок с ЧПУ + колпак + тумба

Название технической характеристики	Значение/диапазон значений
Рабочая область обработки (XхYхZ), мм	450x390x120
Мощность шпинделя, Вт	2200
Скорость вращения шпинделя, об./мин	6000-24000
Точность позиционирования, мм/100 мм	0.05
Максимальная скорость перемещения, мм/мин	1500
Дискретность позиционирования, мм	0.0016
Обрабатываемые материалы	древесные материалы, пластики, цветные металлы
Габаритные размеры устройства (без тумбы), см	70х73х70
Максимальная потребляемая мощность, Вт	3000
Напряжение питание, В	220
Частота сети питания, Гц	50
Масса в минимальной комплектации (без колпака и тумбы), кг	80
