3D сканер ZG MarvelScan

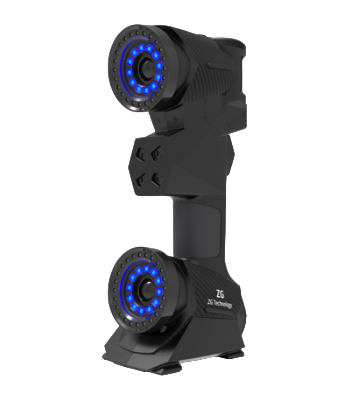

Портативный лазерный 3D сканер с синим лазером, известный как ZG MarvelScan, является частью продукции от компании ZG Technology и использует уникальную технологию обратного позиционирования. Он отличается возможностью сканирования с помощью меток на поверхности объекта, а также способностью сканировать без меток и внешнего оптического трекера. Сканер оснащен дополнительной системой фотограмметрии, которая использует третью камеру для определения положения светоотражающих меток в пространстве и позиции сканера в режиме реального времени относительно внешней сети меток.

Особенности:

Для сканирования с использованием меток необходимо размещение меток на поверхности объекта с плотностью 10-15 см. Нет ограничений на площадь сканирования. В MarvelScan, для сканирования крупных деталей по меткам, предусмотрена специальная функция предварительного определения положения меток с более высокой точностью. Чтобы повысить точность сканирования крупных деталей по меткам, можно использовать опциональную независимую фотограмметрическую систему, которая предварительно определяет положение всех меток в пространстве с высокой точностью.

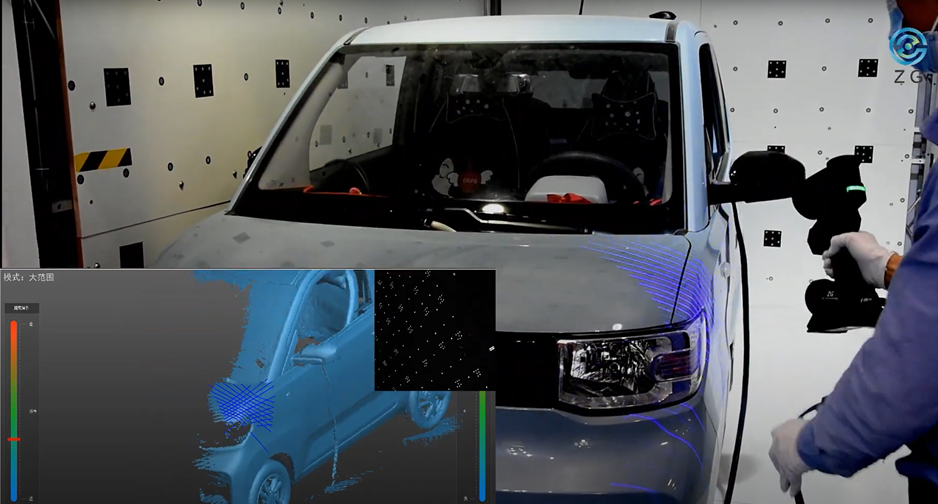

Сканирование без использования меток происходит в режиме, где светоотражающие метки закреплены на внешней опорной поверхности и находятся в поле зрения третьей камеры. Рабочий диапазон составляет от 0.5 м до 5 м. В таком режиме MarvelScan является стационарным решением, требующим специально откалиброванного помещения. Метки закрепляются на стенах этого помещения, их положение определяется с помощью опциональной фотограмметрической системы или встроенной– на базе торцевой камеры MarvelScan. Затем объекты для сканирования размещаются в этом помещении, и сканирование проводится без предварительной подготовки.

Конфигурация и размер помещения подбирается индивидуально в зависимости от габаритов объектов сканирования.

Для сканирования объектов без использования меток на их поверхности существуют мобильные решения. Для этого используются быстросъемные панели с метками в качестве опорной поверхности. Однако перед проведением сканирования необходимо предварительно калибровать эти панели.

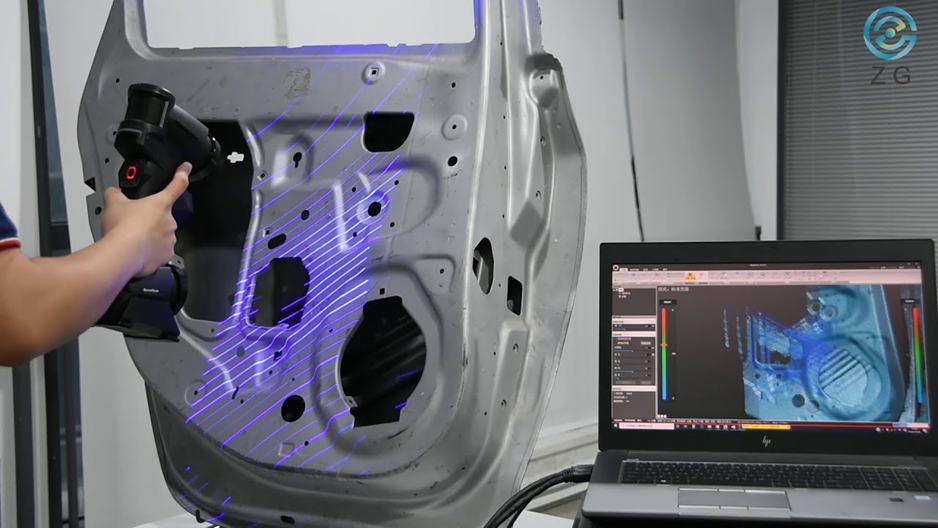

Сканирование осуществляется методом оптической фототриангуляции. Сканер проецирует на поверхность объекта 22 линий синего лазера, положение которых на поверхности объекта определяется при помощи двух камер. Благодаря технологии с использованием синего лазера достигается широкая адаптивность к типу поверхности, что позволяет сканировать блестящие и матово черные поверхности без предварительной их подготовки.

Три режима сканирования:

• Стандартный режим сканирования с 22 линиями синего лазера

• Режим одиночной линии для сканирования труднодоступных зон (различных углублений, отверстий).

• Режим повышенной детализации с 5 дополнительными линиями. Предназначен для сканирования отдельных элементов с более высокой детализацией (кромки, мелкие элементы и др).

Программное обеспечение ZGScan Software обеспечивает контроль над процессом сканирования. Возможности программы включают калибровку системы, регулировку параметров сканирования (таких как разрешение и экспозиция), управление процессом сканирования, создание высококачественных полигональных моделей на основе сканирования, предварительную обработку модели и экспорт ее в специализированное программное обеспечение.

Технические характеристики:

Видеообзор модели:
