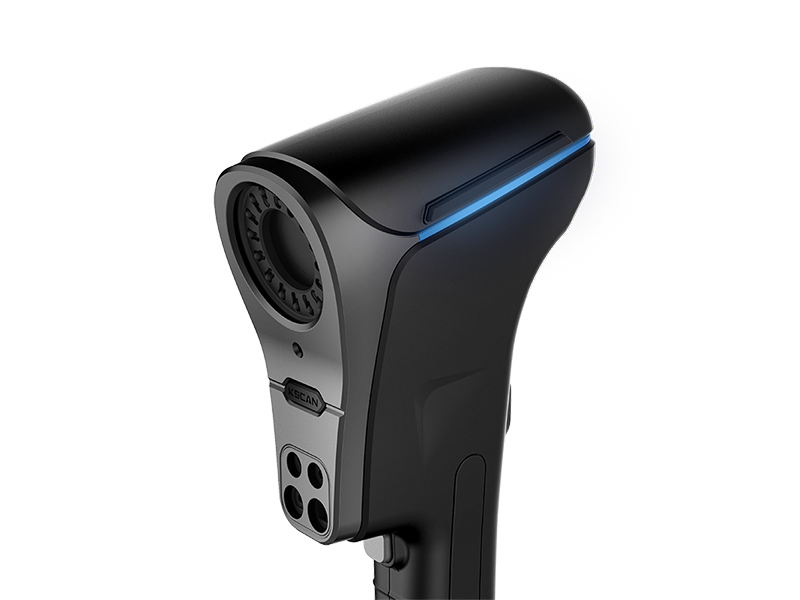

3D-сканер KSCAN объединяет в себе фотограмметрическую систему и двухчастотный сканирующий лазер, собственной разработки HangZhou Scantech Co., Ltd. Интегрированная фотограмметрическая система значительно расширяет область сканирования и улучшает объемную точность. KSCAN сочетает высокую эффективность с высокой детализацией, обеспечиваемой режимами сканирования красным и синем лазером. KSCAN это решение, предназначенное для сканирования объектов в диапазоне от 0,02 до 10 м.
3D-сканер KSCAN поддерживает функцию контактных измерений, позволяющую получать корректные трехмерные данные при сканировании отверстий, плоскостей, кромок и т.д. KSCAN способен выполнять различные типы измерений, например, измерение труб, поиск деформаций и 3D-контроль, и их анализ при помощи ScanViewer, программного обеспечения для трехмерного сканирования. 3D-сканер KSCAN, предназначен для профессионалов в области обратного проектирования и контроля изделий.

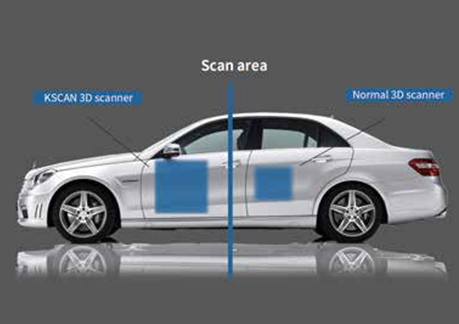

Большой Диапазон измерений
KSCAN оснащен интегрированной фотограмметрической системой. Точность измерений достигает 0,02 мм, а объемная точность – до 0,035 мм/м. Высокая точность данных 3D измерений может достигаться в диапазоне от 0,02 до 10 м.

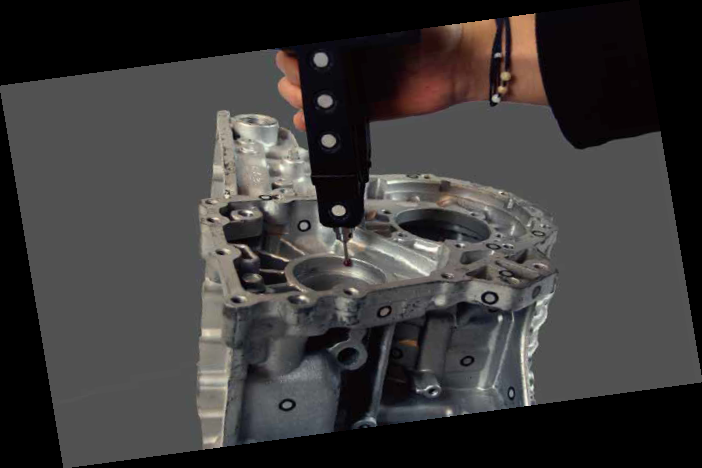

Контактные измерения
При помощи функции контактных измерений KSCAN способен оперативно получать точные трехмерные данные в соответствии с самими строгими требованиями.

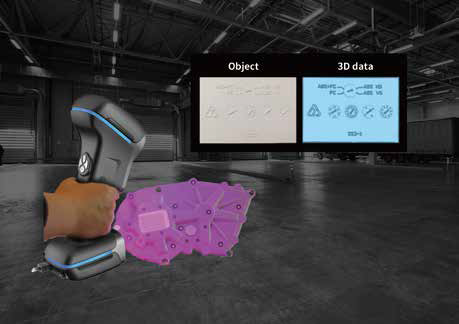

Высочайшее разрешение
Простое включение режима синего лазера в процессе сканирования. Разрешение достигает 10 мкм. Благодаря сверхвысокому разрешению можно с легкостью фиксировать текстуру поверхности такого объекта, как монета.
Высокая эффективность
Благодаря увеличенной скорости и области сканирования KSCAN позволяет в значительной степени снизить затраты времени и трудоемкость, а так же расходы на подготовку детали к 3D-сканированию.

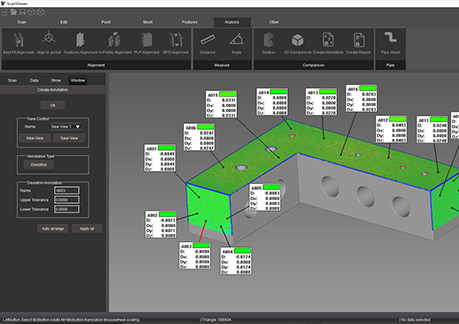

Многофункциональное программное обеспечение для трехмерного сканирования
При помощи ПО ScanViewer 3D сканер KSCAN способен выполнять различные функции измерения, сравнение с CAD, измерение труб, поиск деформаций и контроль геометрических размеров и допусков.
Технические характеристики
|
Модель |
KSCAN20 |
|
|
Режим сканирования |
Mode R |
Mode B |
|
Источник излучения |
14 красных лазерных крестов (+ 1 доп. линия) |
5 синих параллельных линий |
|
Точность |
до 0.02мм |
|
|
Встроенная фотограмметрия |
Да |
|
|
Объемная точность |
0.02мм+0.035мм/м |
0.01мм+0.035мм/м |
|
Объемная точность с использованием дополнительной эталонной линейки |
0.02мм/м (Опция) |
|
|
Разрешение |
0.050мм |
0.010мм |
|
Скорость измерений |
650,000 измерений/с |
650,000 измерений/с |
|
Класс лазера |
2M |
|
|
Область сканирования |
550 × 600 мм |
250 × 300 мм |
|
Расстояние до объекта |
420мм |
200мм |
|
Глубина резкости |
до 550мм |
|
|
Портативный КИМ |
Опция |
|
|
Повторяемость измерений щупом |
0.03мм |
|
|
Распознавание кромок |
Опция |
|
|
Точность кромки |
0.03мм |
|
|
Программное обеспечение |
ScanViewer |
|
|
Контроль труб в ПО |
Опция （поддерка lra данных） |
|
|
Выходные форматы |
.stl, .ply, .obj, .igx, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc |
|
|
Температура окружающей среды |
-10~40 °C |
|
|
Патенты |
CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628, WO2018072433, CN206132003U, CN104501740 |
|
Технические характеристики с опциями
|
Тип |
KSCAN20 |
KSCAN20-PB |
KSCAN20-EG |
KSCAN20-PBEG |
||
|
Красный лазер |
14 Лазерных крестов + 1 доп. линия |
|||||
|
Синий лазер |
5 параллельных лазерных линий |
|||||
|
Разрешение |
0.01мм |
0.01мм |
0.01мм |
0.01мм |
||
|
Точность |
0.02мм |
0.02мм |
0.02мм |
0.02мм |
||
|
Встроенная фотограмметрия |
✔ |
✔ |
✔ |
✔ |
||
|
Объемная точность |
0.035мм/м |
0.035мм/м |
0.035мм/м |
0.035мм/м |
||
|
Область сканирования |
Up to 550 mm×600 mm |
|||||
|
Глубина резкости |
Up to 550mm |
|||||
|
Рекомендуемое расстояние до детали |
200mm-420mm |
|||||
|
Скорость измерений |
650000 измерений/с |
650000 измерений/с |
650000 измерений/с |
650000 измерений/с |
||
|
Класс лазера |
CLASS II（безопасный для глаз） |
|||||
|
Щуп (портативный КИМ) |
Модуль |
— |
✔ |
— |
✔ |
|
|
Повторяемость измерений |
— |
0.03мм |
— |
0.03мм |
||
|
Модуль распознавания кромок |
Модуль |
— |
— |
✔ |
✔ |
|
|
Точность |
— |
— |
0.03мм |
0.03мм |
||
|
Модуль контроля труб |
Опция |
Опция |
Опция |
Опция |
||
|
Эталонная линейка |
Модуль |
Опция |
Опция |
Опция |
Опция |
|
|
Объемная точность |
0.02мм/м |
0.02мм/м |
0.02мм/м |
0.02мм/м |
||
|
Патенты |
CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628, WO2018072433, CN206132003U, CN104501740 |
|||||
Видеообзор модели:
| Артикул | 195791 |
| Производитель | ScanTech |
