3D принтер IMPRINTA Hercules G3

Hercules G3 - самый компактный из серии профессиональных высокопроизводительных 3D-принтеров, предназначенных для решения производственных задач. Устройство сочетает в себе надежность промышленного оборудования, удобство современного интуитивно-понятного управления и набор автоматизаций, которые позволяют выполнить работу с принтером быстро и комфортно. Благодаря Hercules G3 можно работать со всеми доступными марками пластмасс, включая конструкционные и высокотемпературные, что делает его универсальным инструментом для различных задач.

Ключевые характеристики

Рабочая область 300х200х300 мм

1. Hercules G3 позволяет печатать более габаритные детали, чем большинство настольных 3D-принтеров;
2. Объем рабочей камеры принтера - 18Л;
3. Общие габариты 528 х 450 мм х 720 мм позволяют установить принтер даже на стандартный рабочий стол.

Производительность до 162 с3/ч

Производительность 3D- принтера - объем реального печатного изделия за определенный промежуток времени при сохранении параметров качества и прочности.

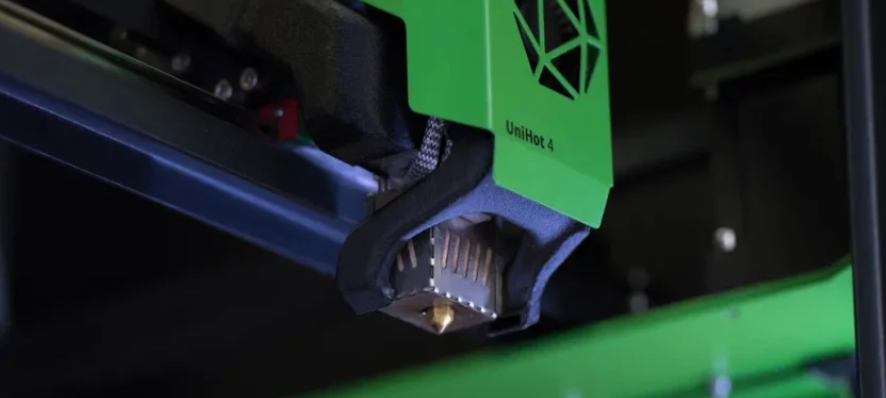

• Новый экструдер “Unihot V 4” способен расплавлять гораздо больший объем пластика за меньшее количество времени при сохранении прочности производимых деталей. Это происходит за счет уникальных решений по нагреву пластика и увеличению зоны расплава;
• Высокие скорости и ускорения печатающей головы: во время печати при нормальной экструзии скорость перемещения до 125 мм/с, а ускорение до 3000 мм/с2; во время холостых перемещений скорость до 500 мм/с, а ускорение до 5000 мм/с2;
• Надежная кинематика: двухэтажный CoreХY, которая позволяет разгоняться экструдеру без потери качества деталей;
• Возможность использования крупнокалиберных сопел: 0,8 и 1,2 мм.

Высокотемпературный экструдер

Хотэнд с титановым цельнометаллическим термобарьером “TITAN Performance” с температурой экструзии до 420С позволяет работать с инженерными пластиками с высокой температурой плавления, в том числе работать с композитами и инженерными материалами типа PEEK; PEKK; PEI.

Универсальность материалов

Для нагрева и калибровки диаметра нити на выходе из сопла в экструдере 3D-принтера используется часть, называемая хотэнд. В зависимости от материала, предусмотрены два типа сменных хотэндов. Первый тип, TITAN Performance, входит в базовую комплектацию и предназначен для печати инженерными материалами и композитами. Он имеет высокую температуру печати до 420 °С и цельнометаллический титановый термобарьер. Второй тип, PTFE Classic, приобретается отдельно и предназначен для печати гибкими, резиноподобными и низкотемпературными материалами. Он имеет стандартную температуру печати до 250 °С и тефлоновый термобарьер.

Автоматическая смена хотэндов осуществляется в Hercules Host. Он определяет тип установленного хотэнда и автоматически меняет настройки под него. Регулировка прижима пластика в подающем механизме Hercules G3 осуществляется с удобной нумерацией для печати различных материалов.

Для создания деталей на Hercules доступен практически любой материал (*). Дело за малым, выбирайте какое свойство вы хотите получить в конечной детали, а мы покажем из чего можно это сделать на Hercules.

Гибкие

Простые

Прочные

Термостойкие

Высокая точность и повторяемость печати

Повторяемость размеров детали: до +- 0,05 мм.

Для определения точности печати принтера вводится термины "Повторяемость размеров детали" и "Отклонение на мм":
Повторяемость размеров детали - это ожидаемый диапазон отклонения значений линейных размеров по осям X, Y, Z на печатаемой детали.

Отклонение на мм - это ожидаемый диапазон отклонения на один мм линейного размера вдоль осей X, Y, Z на печатаемой детали.
Повторяемость размеров детали была определена измерением серии тестовых печатных изделий кубической формы с математическими габаритными размерами 40х40х40 мм. Образцы печатались 10 сериями по 10 штук. Были произведены измерения, на базе которых был получен диапазон отклонений - ± 0.05 мм.

Отклонение на мм определяется как отношение повторяемости размеров детали к линейному размеру изделия :
Диапазон отклонения на мм равен ± 0.001 мм

Точность позиционирования механики по осям X и Y: 0,0125 мм; по оси Z: 0,0025 мм: мм на микрошаг, то есть дискретность перемещений. Минимальная толщина слоя 0,05 мм.

Система наличия и подачи пластика “Sensitive PROCheck”

Sensitive PROCheck реализована в виде двух датчиков: один отвечает за детектирование наличия пластика, установлен в филаментоприемнике. Другой за стабильность подачи пластика в экструдер, установлен в механизме подачи пластика. Поэтому если катушка пластика закончится в процессе печати или экструзия будет нестабильной, Sensitive PROCheck поставит печать на паузу. При этом интерфейс управления Hercules HOST сообщит об ошибке на дисплее, с полным описанием возникшей ошибки и вариантах ее устранения. После того, как будут устранены описанные проблемы, печать продолжится с того же места, где остановилась. Таким образом устраняется риск получить некачественную печать и потратить время и пластик.

Система контроля деформации при печати “SolidPrint PROCheck”

Система контроля деформации при печати SolidPrint PROCheck реагирует на отклонение на поверхности детали. Например, если модель отклеилась от печатного стола, или были установлены неправильные настройки печати, что привело к деформации. Регистрирование деформации происходит по отклонению тензодатчика. Данная система предотвращает возможность получить бракованную деталь и поставит печать на паузу. А система уведомлений сообщит на дисплее об ошибке, её причинах и рекомендациях по ее устранению.

Автоматическая калибровка стола

Автоматическая калибровка рабочей поверхности реализована посредством программной компенсации плоскости стола по 25 точкам 1 раз, детектирование происходит за счет весоизмерительного датчика. Такое количество точек увеличивает аппроксимацию измерения для получения более точной карты высот. Среднее отклонение по сетке стола между группой точек: 0,025 мм. Автокалибровка происходит при первой активации принтера. Но ее можно повторить через меню настроек в сервисе *калибровка плоскости платформы* если например перевезли принтер, при необходимости.

Собственное ПО для подготовки заданий на печать

Система менеджмента печати “Diaprint Suite”- это система подготовки моделей к 3D-печати, последующей работе и контроля.

В “Diaprint Suite” входят следующие версии ПО :

1. Веб-версия Diaprint Cloud на базе ядра Cura, с помощью которого можно отправлять по WIFI задания на печать, а значит запускать и контролировать печать удаленно.
2. Приложение для ПК Diaprint PC на базе ядра Cura с помощью которого можно отправлять файлы на печать по локальной сети, отменять печать и ставить на паузу .
3. Мобильное приложение Diaprint APP (будет доступно в 2023 г.)

Формат поддерживаемых файлов STL, OBJ. Операционные системы Windows, Linux, MacOS.

Гарантированный ресурс до первого технического обслуживания

Гарантийная наработка (ресурс до первого ТО) - это количество экструдированного филамента или суммарное время нормального функционирования 3D-принтера, до достижения которых возможен гарантийный ремонт. Ресурс составляет 100 кг филамента или 5000 часов нормального функционирования, в зависимости от того, что наступит раньше. Каждый узел Hercules G3 испытан минимум на 100 кг пластика. Особенно ответственные узлы испытаны более, чем с двукратным запасом гарантийной наработки (то есть более чем на 200 кг пластика).

* Список совместимых материалов Hercules G3:

Доступные материалы TITAN Performance:

- ABS : REC, Filamentarno!, BestFilament, SEM, PrintProduct, ESUN
- ASA : REC, BestFilament, SEM, PrintProduct, ESUN
- РА/Nylon: BestFilament(BFNylon), PrintProduct(NYLON, NYLON MOD, NYLON STRONG, NYLON NEGRO), ESUN(ePA)
- HIPS: REC, BestFilament, SEM, PrintProduct, ESUN
- PP: PrintProduct, REC
- PC: SEM, PrintProduct, ESUN
- PVA: REC, BestFilament, SEM, PrintProduct, ESUN (используется в качестве поддерживающего материала на двухэкструдерных принтерах, так как материал водорастворим)
- PETG: REC, BestFilament, PrintProduct, ESUN "
- PLA следующих производителей: Filamentarno PLA+, Esun PLA+, Cyberfiber PLA pro, SEM PLA, REC PLA с датой выпуска после октября 2020 года. Для возможности печати пластиками PLA других производителей, может потребоваться смазать специальным маслом из комплекта губку в зоне заправки.
- PMMA(Cast): REC
- PMMA: SEM
- SBS(Watson): BestFilament
- SBS(Prototyper T-Soft): Filamentarno!
- SBS( SBS pro) : Filamentarno!
- TPE (BFlex): BestFilament
- TPEE (FLEX): REC
- TPU (TPU A93): Filamentarno!
- TPU (eTPU-95A) : ESUN
- TPU (TiTi Flex Medium): PrintProduct
- TPU (TiTi Flex Hard): PrintProduct
- WAX3D: Filamentarno!
- PEEK: 3D4Makers
- PEKK: 3DXTECH
- PEI (ULTEM 1010): 3DXTECH
- Clotho ABS(ABS+GF13): Сlotho Filaments
- ABS GF-4 (ABS+GF4): Filamentarno!
- Titan GF-12 (ABS+GF12): Filamentarno!
- ABS/PA: Filamentarno!
- ABS/PC: BestFilament,
- SEM BFBronze (PLA+bronze) / BFCopper (PLA+Cu): BestFilament BFWood (PLA+wood): BestFilament BFCarbon (PA12+CF30):
- BestFilament ForMAX (ABS + CF12): REC
- Friction(PA12+GF12): REC
- Total CF5 (TPU+CF5): Filamentarno!
- Total GF-30(TPU+GF30): Filamentarno!
- Ceramo(SAN): Filamentarno! Aerotex(SAN-CF): Filamentarno!
- Антипирен UL94 V-0 (ASA+PC): Filamentarno!
- UltraX (PA6+CF): REC

Доступные материалы PTFE Classic :

- PLA (не требуется смазывать маслом губку на филаментоприемнике) ,
- SEBS (Rubber): REC
- TPE (BFlex): BestFilament
- TPU (Easy Flex): REC
- TPU (TiTi Flex Soft): PrintProduct

Характеристики Hercules G3:

Характеристика	Hercules G3
Принтер
Технология печати	FFF (Fused Filament Fabrication)
Габариты печати	300×200×300 мм (Ширина×Глубина×Высота)
Калибровка плоскости стола	Автоматическая калибровка рабочей поверхности
Максимальная производительность	до 162 см³/ч
Максимальная линейная скорость печати при нормальной экструзии	125 мм/с
Максимальная линейная скорость холостого хода	до 500 мм/с
Ускорение	до 3000 мм/с² - при печати, до 5000 мм/с² - холостой ход
Типы поддерживаемых материалов*	Основные - ABS, PLA*, PETG, TPU, CF & GF Composites, PEEK, PEKK, BASF 316L & 17-4 PH Другие*(для тефлонового хотенда) - PLA**, SEBS, etc (TBA)
Отклонение на мм	до ± 0.001 мм
Повторяемость размеров детали	до ± 0.05 мм
Тип корпуса	Закрытый корпус
Материал корпуса	Сталь
Минимальная толщина слоя	0,01 мм
Максимальная толщина слоя	0,9 мм
Тип платформы	Алюминиевая подогреваемая платформа, съемное стекло, фиксируемое держателями
Температура подогрева платформы	150 °С
Тип автономной печати	Встроенная память
Формат поддерживаемых катушек	Для внутреннего размещения - 65×200мм (до 1 кг)
Интерфейс управления принтером	Цветной сенсорный дисплей, 7"
Сетевое подключение	Ethernet, Wi-Fi
Удаленное управление	Да
Доступ с мобильного телефона	Diaprint Cloud, Diaprint APP*
Фильтр материала печати	Сменный фильтр для филамента
Счетчик печати	Да
Встроенная веб камера	Да
Активация принтера	Через Diaprint Cloud
Встроенная сушилка материала	Hercules MDry Station (приобретается отдельно)
Гарантийная наработка (Ресурс)	100 кг материала или 5000 часов печати
Срок Службы (до капитального ремонта или списания, по согласованию с производителем)	5 лет
Гарантия	1 год
Экструдер
Тип экструдера	Экструдер Hercules UniHot 4
Количество экструдеров	1
Стандартный предустановленный диаметр сопла	Латунное сопло - 0.5 мм
Возможные диаметры сменных сопел (приобретаются отдельно)	0.3, 0.4, 0.5, 0.6, 0.8, 1.2 мм (согласно совместимости с типом хотэнда)
Охлаждение экструдера	Активное, воздушное
Температура нагрева	до 420 °С
Охлаждение модели	Двустороннее, регулируемое
Диаметр пластиковой нити	1,75 мм
Предустановленный тип хотэнда	Цельнометаллический с титановым термобарьером (до 420 °С)
Возможные сменные хотенды (приобретаются отдельно)	Тефлоновый (до 250 °С)
Дополнительно	Изоляция блока нагрева, регулировка прижимающего механизма под разные типы пластиков, автоматическая очистка сопла перед печатью, контроль перегрева холодной зоны, контроль подачи и постановка на паузу
Автоматизации и системы
Система уведомлений о состоянии принтера	SNOT System
Система контроля наличия и подачи пластика	Sensitive PROCheck
Система контроля деформации при печати	SolidPrint PROCheck
Система ограниченного доступа к принтеру	Ограниченная функция (блокировка дисплея)
Система фильтрации	Сменный угольный фильтр (класификация очистки воздуха G)
Характеристики механики
Тип направляющих Х	Рельсовые направляющие 12 мм
Тип направляющих У	Рельсовые направляющие 12 мм
Тип передачи Х,У	Core-XY (двухэтажный) с зубчатым ремнем 10 мм типа GT2
Тип направляющих Z	Валы цилиндрические 16 мм
Тип передачи Z	Трапецеидальный винт в шагом 8 мм - 1 шт
Дискретность перемещений	XY: 0,0125 мм Z: 0,0025 мм
Характеристики электроники
Контроллер	Hercules Control Board на базе ядра STM32F406* (или аналог) 168 МГц, 32-бит
Шаговые двигатели	XY: Nema 23 2.8A 1.8° 12.6 Kg*cm Z: NEMA17 1.68A 1.8° 4.4Kg*cm Экструдер: NEMA11 0.67A 1.8° 1.2Kg*cm (Ratio 5:1)
Драйвера шаговых двигателей	XY: Hercules Step Driver (на базе TMC5161) Z: TMC2209, Ex: TMC2209
Тип концевых датчиков	Оптические
Электрические характеристики и безопасность
Напряжение работы, частота	230В±10% 50Гц ±0,2 Гц
Внутреннее питание	24В, 12В, 5В
Номинальная потребляемая мощность	725 Вт 3.32 А
Защита от КЗ, перегрузки	Предохранитель 4А 220В (разъем питания)
Температура хранения	В диапазоне, не шире от + 15 до + 40 °C
Требования к влажности при хранение	до 80%
Температура эксплуатации	В диапазоне, не шире от + 15 °C до + 35 °C
Требование к влажности	В диапазоне, не шире 5% - 75%
Степень защиты	IP20
Программное обеспечение для подготовки задания на печать
Тип ПО	Diaprint Suite - Diaprint Cloud, Diaprint PC, Diaprint APP* (на базе ядра Сura)
Формат поддерживаемых файлов	STL, OBJ
Операционная система	Windows,Linux, MacOS
Способы отправки задания на печать	Ethernet (LAN), Wi-Fi, USB
Наличие интегрированных профилей печати*	Профили печати трех типов - G3 Quality, G3 Standard, G3 Perfomance (под разные материалы и сопла)
Программное обеспечение принтера
ПО	Hercules HOST
Формат поддерживаемых файлов	GCODE, DPRTS
Визуализация печати	Динамическое отображение модели в процессе печати
Операционная система	Raspberry Pi
Прошивка контроллера	Hercules Firmware* (на базе Smoothieware)
Физические характеристики
Размер принтера без упаковки	Высота - 718 мм Ширина - 528 мм Глубина - 548 мм
Размер принтера с упаковкой	Высота: 864 мм, Ширина: 614 мм, Глубина: 540 мм
Вес нетто	37,2 кг
Вес брутто	TBA
