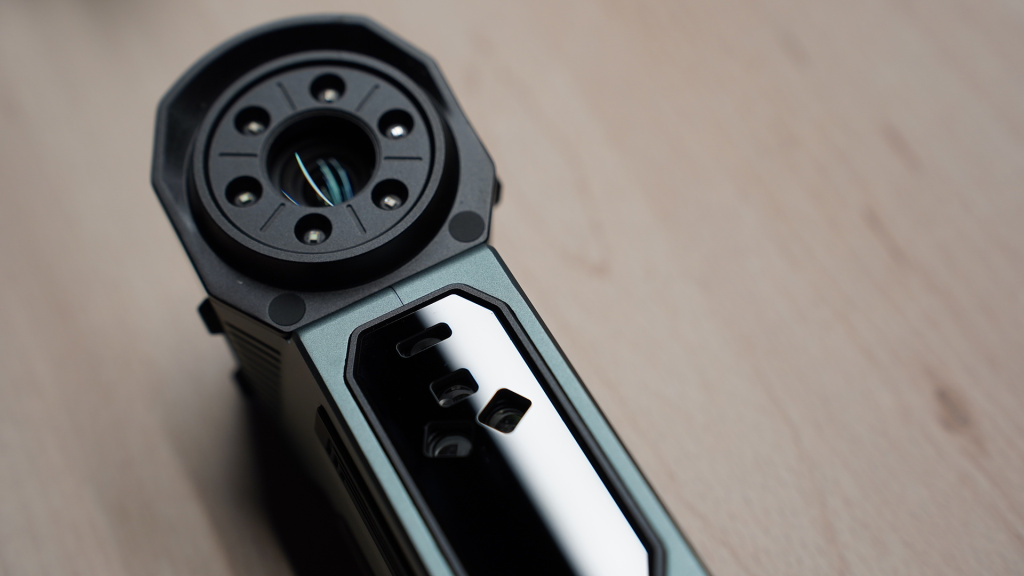

Обзор на 3D сканер ScanLine EasyScan Combo+
-
1 x EasyScan Combo+ 3D-сканер
-
1 x калибровочная плата
-
1 х USB-ключ с бессрочной лицензией программного обеспечения
-
2 упаковки маркерных точек (3 мм и 6 мм)
-
1 х транспортировочный ударопрочный кейс
-
USB-накопитель с программным обеспечением
Калибровка и примеры отсканированных моделей
Процесс калибровки устройства занял у нашего специалиста менее пяти минут. Полное сканирование металлического объекта со светоотражающим покрытием было успешно выполнено за пятнадцать минут.
Режим одной лазерной линии демонстрирует превосходную эффективность при работе с миниатюрными элементами. Особенно результативно он проявляет себя при обработке сложных участков: узких отверстий, углублений и других труднодоступных зон, требующих максимальной точности.
При работе с малыми и среднегабаритными объектами, обладающими сложной светоотражающей поверхностью и глубокими отверстиями, критически важно правильно выбрать режим сканирования. Дело в том, что чрезмерное увеличение количества лазерных линий на компактной сканируемой области способно вызвать искажения в отображении геометрии предмета. Учитывая особенности конкретной модели, мы остановили выбор на режиме с семью лазерными линиями, который обеспечил оптимальное качество сканирования.
Режим с 50 лазерными линиями представляет собой оптимальное решение для оперативного сканирования крупногабаритных объектов. Особого внимания заслуживает впечатляющая скорость захвата данных, достигающая 3,6 миллиона точек в секунду.
Для наглядного примера мы провели сканирование мотоцикла, которое прошло максимально комфортно. Существенным преимуществом стала значительная длина кабеля, позволившая без затруднений выполнить полное сканирование крупного объекта со всех ракурсов, не прибегая к перемещению рабочей станции в процессе работы.
Инфракрасное сканирование предоставляет пользователю два варианта работы. Первая — это безопасный метод сканирования живых объектов (людей и животных), не представляющий угрозы для зрения. Вторая — режим работы с объектами без использования маркеров, что существенно облегчает процесс сканирования поверхностей с высокой отражающей способностью.
Универсальность данного режима в сочетании с высокой чувствительностью и способностью обрабатывать движущиеся объекты открывает широкие перспективы применения устройства в разнообразных сферах деятельности, включая медицинскую отрасль. Дополнительным преимуществом служит внушительный угол обзора (600х600 мм) и значительная глубина сканирования (1240 мм²), что существенно расширяет возможности использования прибора.
Технические характеристики:
|
Режим сканирования |
50 лазерных линий |
Одна лазерная линия |
7 параллельных лазерных линий |
Инфракрасное сканирование |
|
Рабочее состояние |
300 мм |
200 мм |
300 мм |
|
|
Точность сканирования |
лазерное сканирование ± (0,014+0,025 мм/м); инфракрасное сканирование ± (0,05+0,1 мм/м); в режиме измерений совместно с устройством DigiMetric 2 ± (0,014+0,012 мм/м) |
|
||
|
Глубина сканирования |
360 мм |
|
||
|
Максимальное поле зрения |
520 мм х 510 мм |
|
||
|
Расстояние между точками |
0,05 мм - 3 мм |
|
||
|
Класс лазера |
Класс 2 (безопасно для глаз) |
|||
|
Подключение |
USB 3.0 |
|||
|
Измерение |
193 мм х 63 мм х 53 мм |
|||
|
Масса |
620 г |
|||
|
Питание |
12В, 5.0А |
|||
|
Рабочая температура |
-20~40℃ |
|||
|
Рабочая влажность |
10~90% |
|||
|
Сертификация |
CE, EAЭС |
|||
Технические требования:
|
|
Минимальные |
Рекомендованные |
|
Процессор |
Intel® Core™ i7-8700F |
Intel® Core™ i7-10700 |
|
Оперативная память |
16 ГБ |
32 ГБ |
|
Жесткий диск |
1 ТБ |
2 ТБ |
|
Графическая карта |
Видеокарты серии NVIDIA GTX/RTX, выше или равные GeForce RTX 3060; |
|
|
Операционная система |
Windows 10 |
|
Вывод:
Компактный сканер EasyScan Combo+ российского производства отличается исключительной мобильностью и эргономичностью. Благодаря миниатюрным размерам и продуманному кейсу, соответствующему нормам ручной клади большинства авиаперевозчиков, устройство легко транспортировать. Оптимальная длина кабеля в сочетании с небольшим весом прибора существенно упрощает процесс сканирования крупногабаритных объектов. Высококачественное программное обеспечение обеспечивает плавность и скорость выполнения операций.
Устройство зарегистрировано в государственном реестре средств измерений РФ (верифицировано и для Беларуси).
Сфера применения сканера охватывает широкий спектр направлений: от реверс-инжиниринга и контроля качества до медицинских исследований и дизайнерских разработок. Универсальность EasyScan Combo+ делает его незаменимым инструментом для специалистов различных профилей.
Важно подчеркнуть ключевые отличия усовершенствованной модели Combo+ от базовой версии Combo. Главным преимуществом обновлённой версии стало существенное расширение количества лазерных линий — с 26 до 50, что значительно повысило эффективность и качество сканирования. При этом скорость захвата данных достигла впечатляющих 3,6 миллиона точек в секунду, тогда как предшествующая модель демонстрировала показатель 1,86 миллиона точек в секунду.
Многофункциональные режимы сканирования позволяют детально обрабатывать объекты любого размера, включая антропоморфные модели и животных. Бессрочная лицензия на программное обеспечение и регулярные обновления делают работу с устройством максимально комфортной.
Необходимо отметить, что функционал сканера не предусматривает захват текстур и цветопередачу. Для решения подобных задач наши специалисты готовы предложить альтернативные варианты оборудования.
Мы всегда готовы предоставить подробную консультацию и ответить на возникающие вопросы.
