Обзор фотополимерного 3D принтера Anycubic Photon Mono M7
-
На левом борту находится USB-порт
-
Сзади разъёмы для питания, подключения Wi-Fi антенны и порт RJ-11 для подключения дозаправки смолы.
Также сзади есть отверстие диаметром 42 мм, закрытое защитной крышкой. Оно служит для подведения вентиляци к принтеру.
Внутри есть ещё один USB-разъём, который служит для подключения опциональных аксессуаров, таких как фильтр AirPure или система дозаправки смолы. Важно отметить, что дозаправка входит в комплектацию моделей M7 Pro и M7 Max. В M7 её нет, но есть возможность подключения.
.jpg "Вид сзвди (1).jpg")
Вид сзади
Печатающая платформа принтера имеет лазерную гравировку, которая призвана улучшать сцепление модели со столом. Выравнивание работает в автоматическом режиме — предварительная настройка перед первым запуском не требуется. В случае возникновения проблем с адгезией можно выполнить ручную калибровку с помощью четырёх регулировочных винтов.
Точность вертикального перемещения обеспечивается двумя мощными линейными направляющими. За подъём и опускание платформы отвечает трапецеидальный винт диаметром 8 миллиметров.
.jpg "Стол (1).jpg")
Модный стол
Ванночка изготовлена из алюминия и оборудована ACF-плёнкой. Позволяет без проблем вместить литр смолы. Крепление к принтеру осуществляется двумя винтами.
Важно отметить универсальность конструкции: ванны моделей M7 и M7 Pro полностью взаимозаменяемы. Однако следует учитывать, что функция подогрева будет работать только на М7 Pro.
.jpg "Ванна (1).jpg")
Ванна для фотополимера
Монохромный LCD-экран устройства имеет диагональ 10,1 дюйма. Разрешение 13312×5120, при этом размер пикселя по XY равен 16,8×24,8 микрометров.
В комплекте поставляется защитная плёнка, которая, как и в случае с Photon Mono 4, образует воздушный пузырь по краям. Однако практический опыт показывает, что это никак не отражается на качестве получаемых отпечатков.
.jpg "Защитная плёнка (1).jpg")
Пузырь по краям экрана
Равномерность экспозиции по заявлениям производителя ≥ 90%. Через лист бумаги свет равномерный, без «крестов».
.jpg "Равномерность засветки (1).jpg")
Свет ровнее пацанов с района
Принтеры серии M7 оснащены системой помощи при печати, которая нужна для экономии времени и материала. Всего реализовано шесть алгоритмов:
Первый из них — «Умный подъём — контролирует высоту подъёма платформы, анализируя усилие, с которым деталь отделяется от плёнки в ванночке. Устройство моментально реагирует на отрыв модели и начинает опускание стола, не дожидаясь достижения заданной в слайсере высоты. Если наоборот - при подъёме на значение из слайсера деталь ещё не оторвалась от плёнки, то принтер будет поднимать её до тех пор, пока она не оторвётся.
Второй алгоритм также базируется на анализе усилия отрыва. Если принтер видит, что усилие отрыва для определённой площади засветки необычно маленькое по сравнению с этим же усилием на других слоях, или если усилие отрыва нулевое, то он останавливает печать, потому что скорее всего деталь оторвалась от стола или поддержек.
Третий алгоритм — «Динамическая компенсация времени паузы» — следит за скоростью заполнения полостей смолой после каждого цикла подъёма-опускания. На основе этих данных принтер корректирует паузу перед следующей засветкой, что позволяет оптимизировать скорость и качество печати даже при некорректно заданных параметрах в слайсере.
Четвёртый алгоритм контролирует уровень смолы в ванночке. Печать не запустится, пока в ванне не будет необходимого количества материала.
Пятый механизм предотвращает начало печати при отсутствии установленного стола.
И наконец, последний алгоритм обнаруживает наличие твёрдых частиц в ванночке и блокирует печать до их удаления, защищая тем самым экран и плёнку от повреждений.
Практический опыт эксплуатации M7 Pro с аналогичными алгоритмами, накопленный с лета 2024 года, подтверждает эффективность этой системы. Особенно она полезна для начинающих пользователей, поскольку предотвращает большинство типичных ошибок при печати.
Технические характеристики и сравнение с M7 Pro
Характеристики для M7 и M7 Pro в таблице:
|
Характеристика |
||
|
Область печати |
223 мм x 126 мм x 230 мм |
|
|
Высота слоя |
0,01-0,15 мм |
|
|
LCD Экран |
10,1' Монохромный |
|
|
Разрешение |
14К, 13312×5120 |
|
|
Размер пикселя по XY |
16,8×24,8 μм |
|
|
Источник света |
Источник света COB + линза Френеля + алгоритм равномерного света |
|
|
Длина волны источника света, нм |
405 |
|
|
Равномерность экспозиции |
≥ 90% |
|
|
Интенсивность света |
4500±10% μВт/см² |
5500±10% μВт/см² |
|
Плёнка |
ACF |
|
|
Интеллектуальная помощь |
✓ |
|
|
Подключение Air Pure |
✓ |
|
|
Подогрев смолы в ванночке |
× |
✓ |
|
Дозаправка смолы |
× |
✓ |
|
Дисплей для управления |
4,3' Сенсорный |
|
|
Приложение Anycubic APP |
✓ |
|
|
Калибровка стола |
Автоматическая, с возможностью ручной калибровки |
|
|
ПО для нарезки |
Photon Workshop & Chitubox & Lycheeslicer |
|
|
Передача файлов |
USB, WiFi 2.4 ГГц |
|
|
Размеры принтера |
312 мм x 315 мм x 520 мм |
|
|
Вес нетто |
12 кг |
12,8 кг |
Источник света в принтерах это COB (Chip-On-Board), то есть множество микроскопических светодиодов, размещённых на единой подложке. Конструкция дополнена покрытием из люминофора, который снижает потери света при рассеянии и обеспечивает равномерность светового потока.
Принцип работы следующий: излучаемый свет направляется на линзу Френеля, которая преобразует лучи в практически параллельные пучки с максимальным отклонением не более 3 градусов. После этого выровненный световой поток поступает на дисплей.
Эта система получила название LightTurbo 3.0 и является стандартной для всей линейки принтеров M7.
Как это выглядит внутри принтера
Основное различие между моделями M7 и M7 Pro сводится к двум ключевым особенностям. Первая — подогрев смолы, доступный только в версии Pro. Разберём, почему эта функция так важна.
В условиях производственных помещений или неотапливаемых пространств происходит охлаждение фотополимера. Это приводит к повышению вязкости смолы и снижению активности фотоинициаторов. В результате возникают следующие проблемы:
-
Меняется время экспозиции слоёв;
-
В вязкой среде образуются пузыри, ухудшающие качество печати.
Оптимальный температурный диапазон для большинства смол составляет 18–30 °C. Здесь на помощь приходит подогрев, который обеспечивает стабильные условия печати независимо от внешних факторов.
Для базовой версии M7 без подогрева существует альтернативное решение — предварительный нагрев смолы в исходной таре с помощью духовки или специализированной сушилки. Важно соблюдать осторожность, чтобы не перегреть материал, так как это может привести к разрушению его структуры.
Принцип работы системы подогрева в M7 Pro реализован через комплексный механизм. В ванночке есть нагревательный элемент, контур для движения смолы, и шаговый двигатель, который двигает смолу по контуру для равномерного прогрева. У двигателя обычный драйвер, и при работе слышны характерные звуки.
Такая конструкция требует особого внимания при смене типа смолы. Для очистки циркуляционного контура необходимо:
-
слить рабочий материал;
-
заполнить ванночку спиртом;
-
активировать режим очистки через интерфейс устройства.
-
Двигатель будет прогонять спирт по всему контуру, и остатки смолы из контура появятся в ванночке, которую нужно ещё раз очистить.
Второе существенное отличие — дозаправка смолы. M7 не оснащён этой функцией, хотя её можно установить. Модели Pro и Max комплектуются дозаправкой, которая особенно эффективно работает со смолами Anycubic благодаря совместимости резьбовых соединений. Система способна автоматически контролировать уровень материала и производить его пополнение в процессе печати.
Важно учитывать, что модуль дозаправки требует очистки при смене типа смолы. Для обслуживания необходимо использовать ёмкость со спиртом, и прогонять его через всю систему. Эффективность дозаправки максимальна при длительной работе с одним типом материала.Эффективность дозаправки максимальна при длительной работе с одним типом материала. Если у вас один принтер под разные задачи — убирайте дозаправку в коробку и не доставайте без крайней необходимости. А на её место поставьте фильтр, будет полезнее.
Выбор между похожими M7 и M7 Pro определяется конкретными условиями эксплуатации и задачами пользователя.
.jpg "Братья навек (1).jpg")
Братья навек
Функционал мобильного приложения Anycubic App
Mono M7, как и его старшие братья, подключается к мобильному приложению для мониторинга процесса, изменения настроек печати и управления. Функционал богатый — можно найти 3д модель, нарезать её и поставить на печать! Приложение работает с FDM и LCD принтерами Anycubic.
В приложении четыре раздела:
-
Рабочий стол;
-
Поиск моделей на площадке Makeronline;
-
Уведомления;
-
Профиль.
.jpg "Скриншоты меню (1).jpg")
Главные экраны разделов
Основное взаимодействие с приложением происходит в первых двух разделах, где сосредоточены ключевые функции управления.
«Рабочий стол» — центр управления подключёнными принтерами. Отсюда можно взаимодействовать с принтером, а именно::
-
управлять положением стола
-
парковаться
-
настраивать температуры
-
обновлять прошивку
Во время печати параметры тоже можно менять.
При работе с конкретным принтером доступна функция «Помощь», которая открывает прямой доступ к базе знаний Anycubic Wiki. Здесь можно найти:
-
решения типовых проблем
-
инструкции по устранению дефектов печати
-
тестовые модели для калибровки
-
обучающие видеоматериалы
История печати позволяет сохранять и просматривать параметры каждого выполненного задания, что упрощает процесс оптимизации и повторения успешных настроек.
.jpg "Скриншоты меню принтера (1).jpg")
Можно даже обнаружить остатки модели в кормушке
Раздел «Поиск моделей» предоставляет возможности для работы с 3D-контентом. Здесь можно находить готовые модели для печати и загружать собственные файлы со смартфона.
Встроенный слайсер поддерживает работу с файлами формата STL и предлагает базовый набор инструментов для подготовки моделей к печати:
-
вращение по всем осям,
-
масштабирование объектов,
-
создание полостей,
-
добавление отверстий.
В настройках печати, помимо основных параметров, можно включить автоматические поддержки, отрегулировать их плотность, высоту подъёма модели и угол поддержания.
Важно отметить, что предварительный просмотр поддержек недоступен — они генерируются непосредственно перед отправкой файла на печать. Для повышения вероятности успешной печати рекомендуем использовать модели с уже размещёнными поддержками, которые можно найти на платформе Makeronline. Это значительно упрощает постобработку готовых изделий.
.jpg "Скриншоты слайсера (1).jpg")
Интерфейс слайсера, настройки печати в нём
Во время печати можно менять только четыре настройки:
-
время экспозиции нижних слоёв,
-
время экспозиции нормальных слоёв,
-
количество нижних слоёв,
-
длительность паузы перед экспозицией.
Это полезно, если вы нарезали файл, поставили его на печать и вспомнили, что выставили неправильные настройки. Или после того, как деталь отвалилась от стола — не нарезать файл заново, а запустить его ещё раз, изменив время засветки нижних слоёв.
.jpg "Сриншоты меню печати (1).jpg")
Интерфейсы во время печати
Если алгоритмы принтера обнаруживают проблему в процессе печати, мобильное приложение отправляет уведомление. Пользователь может оперативно отреагировать и остановить печать.
Полезность приложения могла бы быть выше, если бы в принтерах этой линейки появилась возможность установки камер для удалённого наблюдения за процессом печати, как это реализовано в FDM-моделях Anycubic. Однако на данный момент эта функция недоступна для LCD-устройств.
Хотя мобильное приложение упрощает работу с принтером, оно пока не стало обязательным инструментом из-за отсутствия некоторых важных возможностей. Например, нет визуального контроля процесса через камеру, детальной настройки поддерживающих структур, качественного перевода интерфейса и предварительного просмотра поддержек.
Забавными выглядят некоторые варианты локализации, где ванночка для смолы получила необычные названий — от «корыта» до «кормушки».
В ходе тестирования мы проверили работу встроенного слайсера. Основной интерес представляла оценка качества автоматической генерации поддержек с помощью встроенного инструмента.
.jpg "Сриншот модели для печати (1).jpg")
Модель для печати с телефона
Результат печати и то, какими получились поддержки, покажем в следующем разделе.
Результаты печати
Первым в печать отправился R_E_R_F тест с флешки. Печатали новым материалом — Sunlu Standart Resin чёрного цвета.
.jpg "R_E_R_F на столе (1).jpg")
Первая печать комом
От стола отвалилось 4 из 8 деталей. Перекалибровали стол вручную, увеличили время засветки нижних и нормальных слоёв, увеличили паузу перед засветкой.
Вторая печать прошла хорошо, детали остались на столе, оптимальные настройки получились такие:
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
60 |
|
Время засветки нормальных слоёв, с |
3 |
|
Пауза перед засветкой, с |
0.75 |
|
Высота подъёма стола, мм |
8 |
|
Скорость подъёма стола, мм/сек |
2 |
|
Скорость опускания стола, мм/сек |
6 |
Первая настоящая печать состояла из трёх моделей. Они входят в шахматный набор, каждая фигура в котором посвящена персонажу из компьютерной игры Elden Ring.
.jpg "Скриншоты шахматного набора (1).jpg")
Модели и их вид поближе
Модели проработаны и имеют мельчайшую детализацию. Получится хорошая проверка способностей принтера.
.jpg "Модели с поддержками (1).jpg")
Модели с поддержками
Результаты печати впечатляют. Мелкие детали воспроизводятся безупречно, а ровные поверхности получаются гладкими, без каких-либо дефектов или полос.
.jpg "Принтер напечатал три фигуры (1).jpg")
Принтер напечатал
.jpg "Фигуры на столе (1).jpg")
Сняли стол с принтера
.jpg "Промытые фигуры (1).jpg")
Промыли, сфотографировали
.jpg "Готовые фигуры (1).jpg")
Наконец, вот они

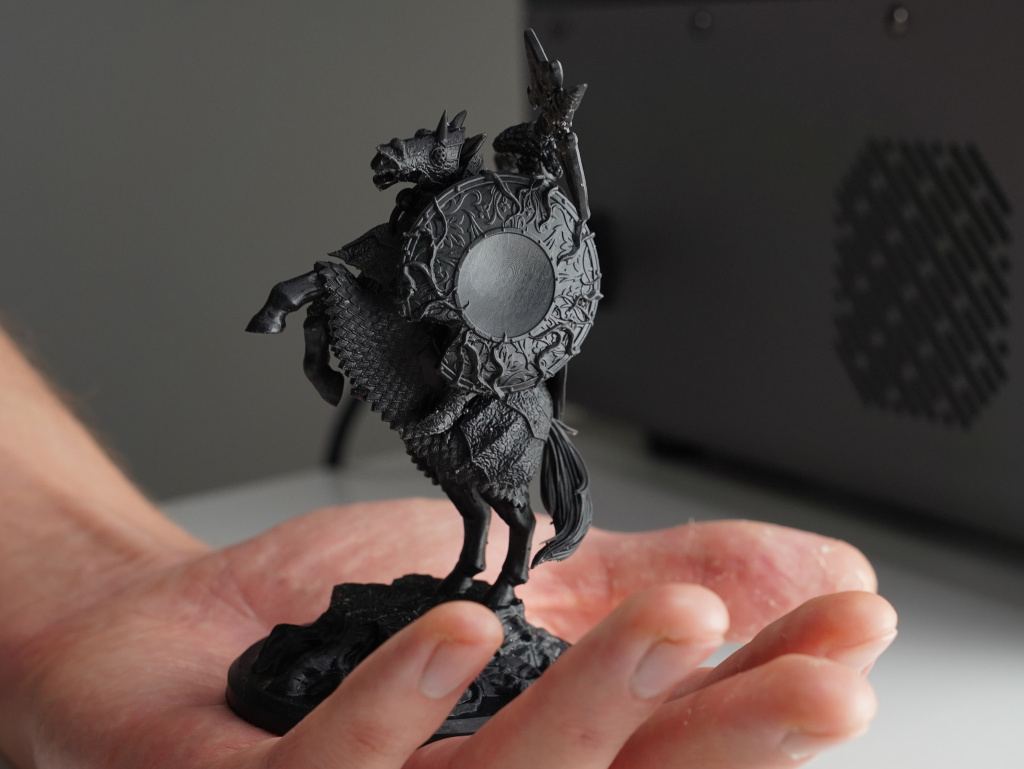

.jpg "Конь 1 (1).jpg")
Конь
.jpg "Ладья (1).jpg")
Ладья
.jpg "Слон (1).jpg")
Это слон, не спрашивайте, «почему черепаха»
Фигуры ферзя и короля, напечатанные следом, также получились отличными.
.jpg "Group 16 (1).jpg")
Модели в слайсере
.jpg "Group 17 (1).jpg")
На столе M7
.jpg "Group 19 (1).jpg")
.jpg "Group 20 (1).jpg")
.jpg "Group 18 (1).jpg")
Готовые фигуры с M7 и M7 Max
Никаких претензий к качеству. Равномерный свет, высокое разрешение и стабильная механика делают своё дело.
Белые фигуры из набора печатали на Photon Mono M7 Max. Скоро выйдет статья и о нём. В ней покажем полный шахматный набор с доской, которую тоже напечатали.
.jpg "Кони драка (1).jpg")
Кони с M7 и M7 Max
Переходя к тестированию печати через мобильное приложение, представляем результаты работы с другим материалом — серой Sunlu High Speed Resin.
Настройки печати:
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
50 |
|
Время засветки нормальных слоёв, с |
1.8 |
|
Пауза перед засветкой, с |
0.5 |
|
Высота подъёма стола, мм |
6 |
|
Скорость подъёма стола, мм/сек |
6 |
|
Скорость опускания стола, мм/сек |
10 |

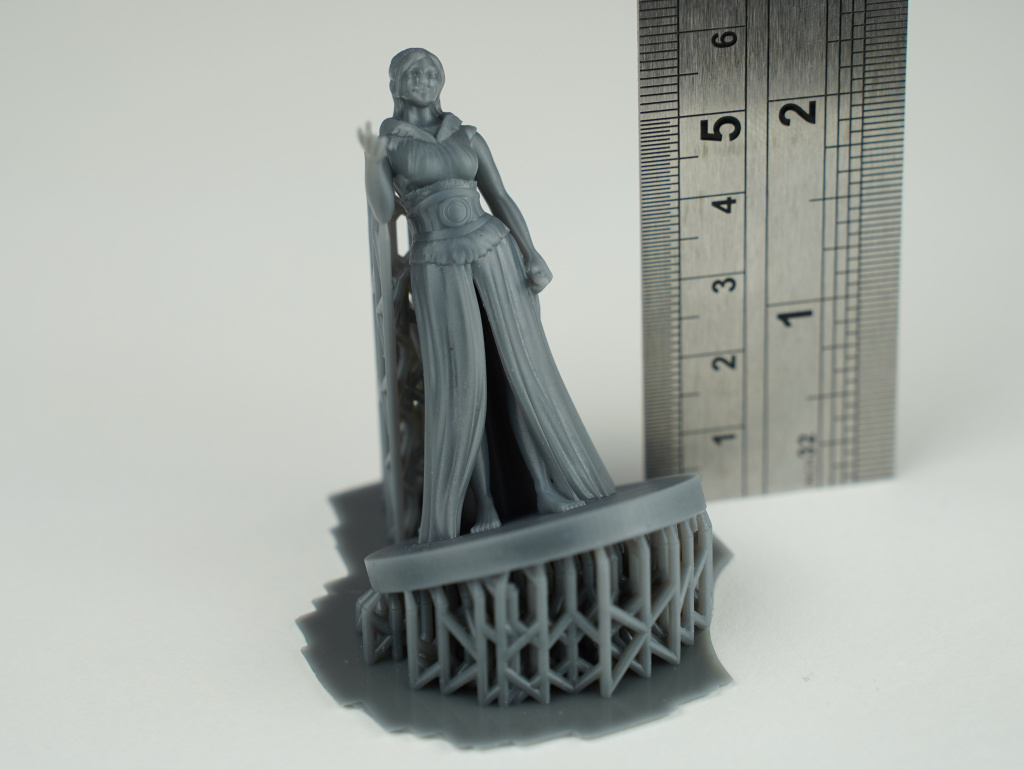

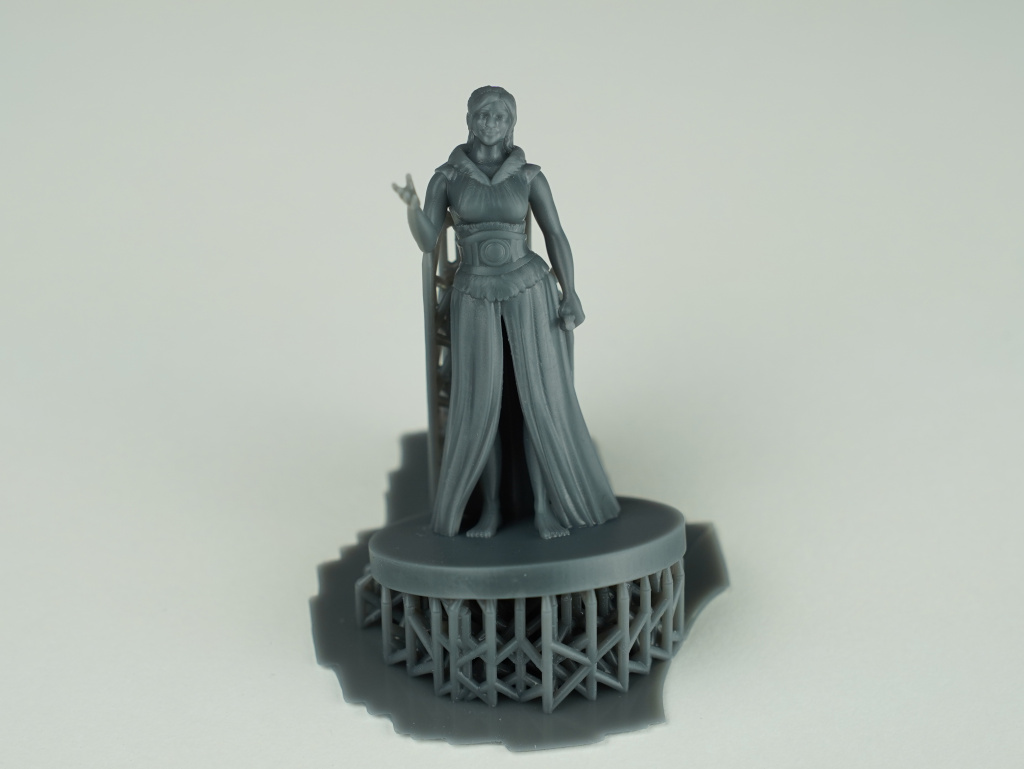

.jpg "Модель с телефона на столе принтера (1).jpg")
На столе принтера
На столе
Качество печати оставляет исключительно положительные впечатления, однако возникли замечания к поддержкам. Автоматически генерируемые поддержки оказались избыточно массивными по отношению к размеру модели, что существенно усложнило их удаление — обойтись без специальных инструментов не получилось.
Хотя возможность нарезки моделей непосредственно с мобильного устройства — это удобная функция, её пока нельзя считать полностью надёжной. При наличии компьютера рекомендуется использовать именно его для подготовки моделей к печати, так как это обеспечивает более предсказуемый результат.
Трудно было не заметить, что во время печати принтер громко гудит вентиляторами. Громкость шума сопоставима с открытыми FDM принтерами, и сладко спать в одном помещении с M7 не получится.
Выводы
Photon Mono M7 — современный принтер с надёжной механикой и множеством интересных фишек и особенностей.
Он идеально печатает и прощает ошибки новичкам. Для тех, у кого нет времени, есть мобильное приложение с коллекцией 3д моделей. Размеры области печати позволяют создавать как миниатюры и стоматологические прототипы, так и среднеразмерные художественные или технические детали с высокой точностью.
Преимущества:
-
Впечатляющее разрешение 14K с размером пикселя 16,8×24,8 мкм.
-
Исключительное качество получаемых изделий.
-
Надёжная механика.
-
Равномерная экспозиция всей области печати.
-
Интеллектуальные алгоритмы, предотвращающие ошибки и ускоряющие процесс.
-
Удобное мобильное приложение с библиотекой готовых моделей.
Недостатки:
-
Высокий уровень шума во время работы.
-
Отсутствие системы видеонаблюдения за процессом печати.
-
Кривая локализация интерфейса.
Несмотря на имеющиеся недостатки, Photon Mono M7 остаётся привлекательным выбором для пользователей, ищущих надёжный и функциональный 3D-принтер с широкими возможностями и интеллектуальной поддержкой процесса печати.
3DTech - официальный дилер Anycubic. Поможем подобрать идеально подходящее вам оборудование, проведем пусконаладочные работы и окажем техническую поддержку даже после окончания гарантийного срока.
В ходе тестирования мы рассмотрим все аспекты работы принтера, сравним его с другими представителями линейки M7 и покажем результаты печати.
Содержание:
-
Комплектация;
-
Обзор конструктивных особенностей и дизайна;
-
Технические характеристики и сравнение с M7 Pro;
-
Функционал мобильного приложения Anycubic App;
-
Результаты печати;
-
Выводы.
Комплектация
Из коробки получаем такой набор:
.jpg "Комплектация (3).jpg")
Комплектация M7
-
Принтер, печатный стол и ванночка с ACF-плёнкой
-
Плёнка для защиты экрана и комплект материалов для его очистки
-
Набор шестигранных ключей различных размеров (2, 2.5, 3 и 4 мм)
-
Защитная маска и две пары нитриловых перчаток
-
Пять бумажных фильтров
-
Пластиковый и металлический шпатели
-
Wi-Fi антенна
-
Руководство пользователя на английском языке
-
USB-накопитель 4 ГБ с русскоязычной версией инструкции
-
Сетевой кабель
-
Листок для выравнивания стола
На фотографии в комплекте с принтером фильтр AirPure, а в списке комплектации его нет. В отличие от более ранних версий, модели M7 и M7 Pro, выпущенные с декабря 2024 года, не включают в базовую поставку фильтр AirPure. Данное оборудование доступно как дополнительное приобретение.
Обзор конструктивных особенностей и дизайна
Принтер спереди
.jpg "Вид спереди (1).jpg")
Вид спереди
Дисплей управления принтера претерпел изменения в период производства. Модели Photon Mono M7 и M7 Pro, выпущенные до декабря 2024 года, оснащались 5-дюймовым дисплеем. В последующих версиях размер экрана был уменьшен до 4,3 дюйма.
Устройство поддерживает несколько языков интерфейса, включая русский. Однако стоит отметить, что качество локализации оставляет желать лучшего — русский интерфейс выглядит не совсем оптимальным и не полностью адаптированным. В связи с этим оставили английский язык.
.jpg "Интерфейс на разных языках (1).jpg")
Сравнение переводов
Пользовательский интерфейс принтера простой и имеет современный дизайн. По сравнению с предыдущей моделью M5s Pro заметно, что разработчики Anycubic проделали серьёзную работу над улучшением эргономики и удобства использования. Сенсорный экран отзывчивый — команды выполняются мгновенно, без задержек.
На передней панели расположена единственная кнопка, отвечающая за включение и выключение принтера.
Разъёмы и порты принтера распределены следующим образом:
-
На левом борту находится USB-порт
-
Сзади разъёмы для питания, подключения Wi-Fi антенны и порт RJ-11 для подключения дозаправки смолы.
Также сзади есть отверстие диаметром 42 мм, закрытое защитной крышкой. Оно служит для подведения вентиляци к принтеру.
Внутри есть ещё один USB-разъём, который служит для подключения опциональных аксессуаров, таких как фильтр AirPure или система дозаправки смолы. Важно отметить, что дозаправка входит в комплектацию моделей M7 Pro и M7 Max. В M7 её нет, но есть возможность подключения.
Вид сзади
Печатающая платформа принтера имеет лазерную гравировку, которая призвана улучшать сцепление модели со столом. Выравнивание работает в автоматическом режиме — предварительная настройка перед первым запуском не требуется. В случае возникновения проблем с адгезией можно выполнить ручную калибровку с помощью четырёх регулировочных винтов.
Точность вертикального перемещения обеспечивается двумя мощными линейными направляющими. За подъём и опускание платформы отвечает трапецеидальный винт диаметром 8 миллиметров.
Модный стол
Ванночка изготовлена из алюминия и оборудована ACF-плёнкой. Позволяет без проблем вместить литр смолы. Крепление к принтеру осуществляется двумя винтами.
Важно отметить универсальность конструкции: ванны моделей M7 и M7 Pro полностью взаимозаменяемы. Однако следует учитывать, что функция подогрева будет работать только на М7 Pro.
Ванна для фотополимера
Монохромный LCD-экран устройства имеет диагональ 10,1 дюйма. Разрешение 13312×5120, при этом размер пикселя по XY равен 16,8×24,8 микрометров.
В комплекте поставляется защитная плёнка, которая, как и в случае с Photon Mono 4, образует воздушный пузырь по краям. Однако практический опыт показывает, что это никак не отражается на качестве получаемых отпечатков.
Пузырь по краям экрана
Равномерность экспозиции по заявлениям производителя ≥ 90%. Через лист бумаги свет равномерный, без «крестов».
Свет ровнее пацанов с района
Принтеры серии M7 оснащены системой помощи при печати, которая нужна для экономии времени и материала. Всего реализовано шесть алгоритмов:
Первый из них — «Умный подъём — контролирует высоту подъёма платформы, анализируя усилие, с которым деталь отделяется от плёнки в ванночке. Устройство моментально реагирует на отрыв модели и начинает опускание стола, не дожидаясь достижения заданной в слайсере высоты. Если наоборот - при подъёме на значение из слайсера деталь ещё не оторвалась от плёнки, то принтер будет поднимать её до тех пор, пока она не оторвётся.
Второй алгоритм также базируется на анализе усилия отрыва. Если принтер видит, что усилие отрыва для определённой площади засветки необычно маленькое по сравнению с этим же усилием на других слоях, или если усилие отрыва нулевое, то он останавливает печать, потому что скорее всего деталь оторвалась от стола или поддержек.
Третий алгоритм — «Динамическая компенсация времени паузы» — следит за скоростью заполнения полостей смолой после каждого цикла подъёма-опускания. На основе этих данных принтер корректирует паузу перед следующей засветкой, что позволяет оптимизировать скорость и качество печати даже при некорректно заданных параметрах в слайсере.
Четвёртый алгоритм контролирует уровень смолы в ванночке. Печать не запустится, пока в ванне не будет необходимого количества материала.
Пятый механизм предотвращает начало печати при отсутствии установленного стола.
И наконец, последний алгоритм обнаруживает наличие твёрдых частиц в ванночке и блокирует печать до их удаления, защищая тем самым экран и плёнку от повреждений.
Практический опыт эксплуатации M7 Pro с аналогичными алгоритмами, накопленный с лета 2024 года, подтверждает эффективность этой системы. Особенно она полезна для начинающих пользователей, поскольку предотвращает большинство типичных ошибок при печати.
Технические характеристики и сравнение с M7 Pro
Характеристики для M7 и M7 Pro в таблице:
|
Характеристика |
||
|
Область печати |
223 мм x 126 мм x 230 мм |
|
|
Высота слоя |
0,01-0,15 мм |
|
|
LCD Экран |
10,1' Монохромный |
|
|
Разрешение |
14К, 13312×5120 |
|
|
Размер пикселя по XY |
16,8×24,8 μм |
|
|
Источник света |
Источник света COB + линза Френеля + алгоритм равномерного света |
|
|
Длина волны источника света, нм |
405 |
|
|
Равномерность экспозиции |
≥ 90% |
|
|
Интенсивность света |
4500±10% μВт/см² |
5500±10% μВт/см² |
|
Плёнка |
ACF |
|
|
Интеллектуальная помощь |
✓ |
|
|
Подключение Air Pure |
✓ |
|
|
Подогрев смолы в ванночке |
× |
✓ |
|
Дозаправка смолы |
× |
✓ |
|
Дисплей для управления |
4,3' Сенсорный |
|
|
Приложение Anycubic APP |
✓ |
|
|
Калибровка стола |
Автоматическая, с возможностью ручной калибровки |
|
|
ПО для нарезки |
Photon Workshop & Chitubox & Lycheeslicer |
|
|
Передача файлов |
USB, WiFi 2.4 ГГц |
|
|
Размеры принтера |
312 мм x 315 мм x 520 мм |
|
|
Вес нетто |
12 кг |
12,8 кг |
Источник света в принтерах это COB (Chip-On-Board), то есть множество микроскопических светодиодов, размещённых на единой подложке. Конструкция дополнена покрытием из люминофора, который снижает потери света при рассеянии и обеспечивает равномерность светового потока.
Принцип работы следующий: излучаемый свет направляется на линзу Френеля, которая преобразует лучи в практически параллельные пучки с максимальным отклонением не более 3 градусов. После этого выровненный световой поток поступает на дисплей.
Эта система получила название LightTurbo 3.0 и является стандартной для всей линейки принтеров M7.
Как это выглядит внутри принтера
Основное различие между моделями M7 и M7 Pro сводится к двум ключевым особенностям. Первая — подогрев смолы, доступный только в версии Pro. Разберём, почему эта функция так важна.
В условиях производственных помещений или неотапливаемых пространств происходит охлаждение фотополимера. Это приводит к повышению вязкости смолы и снижению активности фотоинициаторов. В результате возникают следующие проблемы:
-
Меняется время экспозиции слоёв;
-
В вязкой среде образуются пузыри, ухудшающие качество печати.
Оптимальный температурный диапазон для большинства смол составляет 18–30 °C. Здесь на помощь приходит подогрев, который обеспечивает стабильные условия печати независимо от внешних факторов.
Для базовой версии M7 без подогрева существует альтернативное решение — предварительный нагрев смолы в исходной таре с помощью духовки или специализированной сушилки. Важно соблюдать осторожность, чтобы не перегреть материал, так как это может привести к разрушению его структуры.
Принцип работы системы подогрева в M7 Pro реализован через комплексный механизм. В ванночке есть нагревательный элемент, контур для движения смолы, и шаговый двигатель, который двигает смолу по контуру для равномерного прогрева. У двигателя обычный драйвер, и при работе слышны характерные звуки.
Такая конструкция требует особого внимания при смене типа смолы. Для очистки циркуляционного контура необходимо:
-
слить рабочий материал;
-
заполнить ванночку спиртом;
-
активировать режим очистки через интерфейс устройства.
-
Двигатель будет прогонять спирт по всему контуру, и остатки смолы из контура появятся в ванночке, которую нужно ещё раз очистить.
Второе существенное отличие — дозаправка смолы. M7 не оснащён этой функцией, хотя её можно установить. Модели Pro и Max комплектуются дозаправкой, которая особенно эффективно работает со смолами Anycubic благодаря совместимости резьбовых соединений. Система способна автоматически контролировать уровень материала и производить его пополнение в процессе печати.
Важно учитывать, что модуль дозаправки требует очистки при смене типа смолы. Для обслуживания необходимо использовать ёмкость со спиртом, и прогонять его через всю систему. Эффективность дозаправки максимальна при длительной работе с одним типом материала.Эффективность дозаправки максимальна при длительной работе с одним типом материала. Если у вас один принтер под разные задачи — убирайте дозаправку в коробку и не доставайте без крайней необходимости. А на её место поставьте фильтр, будет полезнее.
Выбор между похожими M7 и M7 Pro определяется конкретными условиями эксплуатации и задачами пользователя.
Братья навек
Функционал мобильного приложения Anycubic App
Mono M7, как и его старшие братья, подключается к мобильному приложению для мониторинга процесса, изменения настроек печати и управления. Функционал богатый — можно найти 3д модель, нарезать её и поставить на печать! Приложение работает с FDM и LCD принтерами Anycubic.
В приложении четыре раздела:
-
Рабочий стол;
-
Поиск моделей на площадке Makeronline;
-
Уведомления;
-
Профиль.
Главные экраны разделов
Основное взаимодействие с приложением происходит в первых двух разделах, где сосредоточены ключевые функции управления.
«Рабочий стол» — центр управления подключёнными принтерами. Отсюда можно взаимодействовать с принтером, а именно::
-
управлять положением стола
-
парковаться
-
настраивать температуры
-
обновлять прошивку
Во время печати параметры тоже можно менять.
При работе с конкретным принтером доступна функция «Помощь», которая открывает прямой доступ к базе знаний Anycubic Wiki. Здесь можно найти:
-
решения типовых проблем
-
инструкции по устранению дефектов печати
-
тестовые модели для калибровки
-
обучающие видеоматериалы
История печати позволяет сохранять и просматривать параметры каждого выполненного задания, что упрощает процесс оптимизации и повторения успешных настроек.
Можно даже обнаружить остатки модели в кормушке
Раздел «Поиск моделей» предоставляет возможности для работы с 3D-контентом. Здесь можно находить готовые модели для печати и загружать собственные файлы со смартфона.
Встроенный слайсер поддерживает работу с файлами формата STL и предлагает базовый набор инструментов для подготовки моделей к печати:
-
вращение по всем осям,
-
масштабирование объектов,
-
создание полостей,
-
добавление отверстий.
В настройках печати, помимо основных параметров, можно включить автоматические поддержки, отрегулировать их плотность, высоту подъёма модели и угол поддержания.
Важно отметить, что предварительный просмотр поддержек недоступен — они генерируются непосредственно перед отправкой файла на печать. Для повышения вероятности успешной печати рекомендуем использовать модели с уже размещёнными поддержками, которые можно найти на платформе Makeronline. Это значительно упрощает постобработку готовых изделий.
Интерфейс слайсера, настройки печати в нём
Во время печати можно менять только четыре настройки:
-
время экспозиции нижних слоёв,
-
время экспозиции нормальных слоёв,
-
количество нижних слоёв,
-
длительность паузы перед экспозицией.
Это полезно, если вы нарезали файл, поставили его на печать и вспомнили, что выставили неправильные настройки. Или после того, как деталь отвалилась от стола — не нарезать файл заново, а запустить его ещё раз, изменив время засветки нижних слоёв.
Интерфейсы во время печати
Если алгоритмы принтера обнаруживают проблему в процессе печати, мобильное приложение отправляет уведомление. Пользователь может оперативно отреагировать и остановить печать.
Полезность приложения могла бы быть выше, если бы в принтерах этой линейки появилась возможность установки камер для удалённого наблюдения за процессом печати, как это реализовано в FDM-моделях Anycubic. Однако на данный момент эта функция недоступна для LCD-устройств.
Хотя мобильное приложение упрощает работу с принтером, оно пока не стало обязательным инструментом из-за отсутствия некоторых важных возможностей. Например, нет визуального контроля процесса через камеру, детальной настройки поддерживающих структур, качественного перевода интерфейса и предварительного просмотра поддержек.
Забавными выглядят некоторые варианты локализации, где ванночка для смолы получила необычные названий — от «корыта» до «кормушки».
В ходе тестирования мы проверили работу встроенного слайсера. Основной интерес представляла оценка качества автоматической генерации поддержек с помощью встроенного инструмента.
Модель для печати с телефона
Результат печати и то, какими получились поддержки, покажем в следующем разделе.
Результаты печати
Первым в печать отправился R_E_R_F тест с флешки. Печатали новым материалом — Sunlu Standart Resin чёрного цвета.
Первая печать комом
От стола отвалилось 4 из 8 деталей. Перекалибровали стол вручную, увеличили время засветки нижних и нормальных слоёв, увеличили паузу перед засветкой.
Вторая печать прошла хорошо, детали остались на столе, оптимальные настройки получились такие:
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
60 |
|
Время засветки нормальных слоёв, с |
3 |
|
Пауза перед засветкой, с |
0.75 |
|
Высота подъёма стола, мм |
8 |
|
Скорость подъёма стола, мм/сек |
2 |
|
Скорость опускания стола, мм/сек |
6 |
Первая настоящая печать состояла из трёх моделей. Они входят в шахматный набор, каждая фигура в котором посвящена персонажу из компьютерной игры Elden Ring.
Модели и их вид поближе
Модели проработаны и имеют мельчайшую детализацию. Получится хорошая проверка способностей принтера.
Модели с поддержками
Результаты печати впечатляют. Мелкие детали воспроизводятся безупречно, а ровные поверхности получаются гладкими, без каких-либо дефектов или полос.
Принтер напечатал
Сняли стол с принтера
Промыли, сфотографировали
Наконец, вот они
Конь
Ладья
Это слон, не спрашивайте, «почему черепаха»
Фигуры ферзя и короля, напечатанные следом, также получились отличными.
Модели в слайсере
На столе M7
Готовые фигуры с M7 и M7 Max
Никаких претензий к качеству. Равномерный свет, высокое разрешение и стабильная механика делают своё дело.
Белые фигуры из набора печатали на Photon Mono M7 Max. Скоро выйдет статья и о нём. В ней покажем полный шахматный набор с доской, которую тоже напечатали.
Кони с M7 и M7 Max
Переходя к тестированию печати через мобильное приложение, представляем результаты работы с другим материалом — серой Sunlu High Speed Resin.
Настройки печати:
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
50 |
|
Время засветки нормальных слоёв, с |
1.8 |
|
Пауза перед засветкой, с |
0.5 |
|
Высота подъёма стола, мм |
6 |
|
Скорость подъёма стола, мм/сек |
6 |
|
Скорость опускания стола, мм/сек |
10 |
На столе принтера
На столе
Качество печати оставляет исключительно положительные впечатления, однако возникли замечания к поддержкам. Автоматически генерируемые поддержки оказались избыточно массивными по отношению к размеру модели, что существенно усложнило их удаление — обойтись без специальных инструментов не получилось.
Хотя возможность нарезки моделей непосредственно с мобильного устройства — это удобная функция, её пока нельзя считать полностью надёжной. При наличии компьютера рекомендуется использовать именно его для подготовки моделей к печати, так как это обеспечивает более предсказуемый результат.
Трудно было не заметить, что во время печати принтер громко гудит вентиляторами. Громкость шума сопоставима с открытыми FDM принтерами, и сладко спать в одном помещении с M7 не получится.
Выводы
Photon Mono M7 — современный принтер с надёжной механикой и множеством интересных фишек и особенностей.
Он идеально печатает и прощает ошибки новичкам. Для тех, у кого нет времени, есть мобильное приложение с коллекцией 3д моделей. Размеры области печати позволяют создавать как миниатюры и стоматологические прототипы, так и среднеразмерные художественные или технические детали с высокой точностью.
Преимущества:
-
Впечатляющее разрешение 14K с размером пикселя 16,8×24,8 мкм.
-
Исключительное качество получаемых изделий.
-
Надёжная механика.
-
Равномерная экспозиция всей области печати.
-
Интеллектуальные алгоритмы, предотвращающие ошибки и ускоряющие процесс.
-
Удобное мобильное приложение с библиотекой готовых моделей.
Недостатки:
-
Высокий уровень шума во время работы.
-
Отсутствие системы видеонаблюдения за процессом печати.
-
Кривая локализация интерфейса.
Несмотря на имеющиеся недостатки, Photon Mono M7 остаётся привлекательным выбором для пользователей, ищущих надёжный и функциональный 3D-принтер с широкими возможностями и интеллектуальной поддержкой процесса печати.
3DTech - официальный дилер Anycubic. Поможем подобрать идеально подходящее вам оборудование, проведем пусконаладочные работы и окажем техническую поддержку даже после окончания гарантийного срока.
Представляем обзор модели Anycubic Photon Mono M7 — современного LCD-принтера среднего формата. Устройство оснащено дисплеем 14K и интеллектуальными системами, которые упрощают процесс печати.
" ["PREVIEW_PICTURE"]=> array(20) { ["ID"]=> string(5) "45081" ["TIMESTAMP_X"]=> string(19) "02.11.2025 13:14:04" ["MODULE_ID"]=> string(6) "iblock" ["HEIGHT"]=> string(3) "828" ["WIDTH"]=> string(4) "1472" ["FILE_SIZE"]=> string(6) "434994" ["CONTENT_TYPE"]=> string(9) "image/png" ["SUBDIR"]=> string(43) "iblock/7ca/nfqqcj9rv34yzvf8l59z9smb1agyo7o3" ["FILE_NAME"]=> string(49) "обложка обзор м7 рб сайт.png" ["ORIGINAL_NAME"]=> string(49) "обложка обзор м7 рб сайт.png" ["DESCRIPTION"]=> string(0) "" ["HANDLER_ID"]=> NULL ["EXTERNAL_ID"]=> string(32) "3e1cee192ab32594a7981278b87b5493" ["VERSION_ORIGINAL_ID"]=> NULL ["META"]=> string(0) "" ["SRC"]=> string(189) "/upload/iblock/7ca/nfqqcj9rv34yzvf8l59z9smb1agyo7o3/%D0%BE%D0%B1%D0%BB%D0%BE%D0%B6%D0%BA%D0%B0%20%D0%BE%D0%B1%D0%B7%D0%BE%D1%80%20%D0%BC7%20%D1%80%D0%B1%20%D1%81%D0%B0%D0%B8%CC%86%D1%82.png" ["UNSAFE_SRC"]=> string(101) "/upload/iblock/7ca/nfqqcj9rv34yzvf8l59z9smb1agyo7o3/обложка обзор м7 рб сайт.png" ["SAFE_SRC"]=> string(189) "/upload/iblock/7ca/nfqqcj9rv34yzvf8l59z9smb1agyo7o3/%D0%BE%D0%B1%D0%BB%D0%BE%D0%B6%D0%BA%D0%B0%20%D0%BE%D0%B1%D0%B7%D0%BE%D1%80%20%D0%BC7%20%D1%80%D0%B1%20%D1%81%D0%B0%D0%B8%CC%86%D1%82.png" ["ALT"]=> string(85) "Обзор фотополимерного 3D принтера Anycubic Photon Mono M7" ["TITLE"]=> string(85) "Обзор фотополимерного 3D принтера Anycubic Photon Mono M7" } ["DETAIL_TEXT"]=> string(51313) "
В ходе тестирования мы рассмотрим все аспекты работы принтера, сравним его с другими представителями линейки M7 и покажем результаты печати.
Содержание:
-
Комплектация;
-
Обзор конструктивных особенностей и дизайна;
-
Технические характеристики и сравнение с M7 Pro;
-
Функционал мобильного приложения Anycubic App;
-
Результаты печати;
-
Выводы.
Комплектация
Из коробки получаем такой набор:
Комплектация M7
-
Принтер, печатный стол и ванночка с ACF-плёнкой
-
Плёнка для защиты экрана и комплект материалов для его очистки
-
Набор шестигранных ключей различных размеров (2, 2.5, 3 и 4 мм)
-
Защитная маска и две пары нитриловых перчаток
-
Пять бумажных фильтров
-
Пластиковый и металлический шпатели
-
Wi-Fi антенна
-
Руководство пользователя на английском языке
-
USB-накопитель 4 ГБ с русскоязычной версией инструкции
-
Сетевой кабель
-
Листок для выравнивания стола
На фотографии в комплекте с принтером фильтр AirPure, а в списке комплектации его нет. В отличие от более ранних версий, модели M7 и M7 Pro, выпущенные с декабря 2024 года, не включают в базовую поставку фильтр AirPure. Данное оборудование доступно как дополнительное приобретение.
Обзор конструктивных особенностей и дизайна
Принтер спереди
Вид спереди
Дисплей управления принтера претерпел изменения в период производства. Модели Photon Mono M7 и M7 Pro, выпущенные до декабря 2024 года, оснащались 5-дюймовым дисплеем. В последующих версиях размер экрана был уменьшен до 4,3 дюйма.
Устройство поддерживает несколько языков интерфейса, включая русский. Однако стоит отметить, что качество локализации оставляет желать лучшего — русский интерфейс выглядит не совсем оптимальным и не полностью адаптированным. В связи с этим оставили английский язык.
Сравнение переводов
Пользовательский интерфейс принтера простой и имеет современный дизайн. По сравнению с предыдущей моделью M5s Pro заметно, что разработчики Anycubic проделали серьёзную работу над улучшением эргономики и удобства использования. Сенсорный экран отзывчивый — команды выполняются мгновенно, без задержек.
На передней панели расположена единственная кнопка, отвечающая за включение и выключение принтера.
Разъёмы и порты принтера распределены следующим образом:
-
На левом борту находится USB-порт
-
Сзади разъёмы для питания, подключения Wi-Fi антенны и порт RJ-11 для подключения дозаправки смолы.
Также сзади есть отверстие диаметром 42 мм, закрытое защитной крышкой. Оно служит для подведения вентиляци к принтеру.
Внутри есть ещё один USB-разъём, который служит для подключения опциональных аксессуаров, таких как фильтр AirPure или система дозаправки смолы. Важно отметить, что дозаправка входит в комплектацию моделей M7 Pro и M7 Max. В M7 её нет, но есть возможность подключения.
Вид сзади
Печатающая платформа принтера имеет лазерную гравировку, которая призвана улучшать сцепление модели со столом. Выравнивание работает в автоматическом режиме — предварительная настройка перед первым запуском не требуется. В случае возникновения проблем с адгезией можно выполнить ручную калибровку с помощью четырёх регулировочных винтов.
Точность вертикального перемещения обеспечивается двумя мощными линейными направляющими. За подъём и опускание платформы отвечает трапецеидальный винт диаметром 8 миллиметров.
Модный стол
Ванночка изготовлена из алюминия и оборудована ACF-плёнкой. Позволяет без проблем вместить литр смолы. Крепление к принтеру осуществляется двумя винтами.
Важно отметить универсальность конструкции: ванны моделей M7 и M7 Pro полностью взаимозаменяемы. Однако следует учитывать, что функция подогрева будет работать только на М7 Pro.
Ванна для фотополимера
Монохромный LCD-экран устройства имеет диагональ 10,1 дюйма. Разрешение 13312×5120, при этом размер пикселя по XY равен 16,8×24,8 микрометров.
В комплекте поставляется защитная плёнка, которая, как и в случае с Photon Mono 4, образует воздушный пузырь по краям. Однако практический опыт показывает, что это никак не отражается на качестве получаемых отпечатков.
Пузырь по краям экрана
Равномерность экспозиции по заявлениям производителя ≥ 90%. Через лист бумаги свет равномерный, без «крестов».
Свет ровнее пацанов с района
Принтеры серии M7 оснащены системой помощи при печати, которая нужна для экономии времени и материала. Всего реализовано шесть алгоритмов:
Первый из них — «Умный подъём — контролирует высоту подъёма платформы, анализируя усилие, с которым деталь отделяется от плёнки в ванночке. Устройство моментально реагирует на отрыв модели и начинает опускание стола, не дожидаясь достижения заданной в слайсере высоты. Если наоборот - при подъёме на значение из слайсера деталь ещё не оторвалась от плёнки, то принтер будет поднимать её до тех пор, пока она не оторвётся.
Второй алгоритм также базируется на анализе усилия отрыва. Если принтер видит, что усилие отрыва для определённой площади засветки необычно маленькое по сравнению с этим же усилием на других слоях, или если усилие отрыва нулевое, то он останавливает печать, потому что скорее всего деталь оторвалась от стола или поддержек.
Третий алгоритм — «Динамическая компенсация времени паузы» — следит за скоростью заполнения полостей смолой после каждого цикла подъёма-опускания. На основе этих данных принтер корректирует паузу перед следующей засветкой, что позволяет оптимизировать скорость и качество печати даже при некорректно заданных параметрах в слайсере.
Четвёртый алгоритм контролирует уровень смолы в ванночке. Печать не запустится, пока в ванне не будет необходимого количества материала.
Пятый механизм предотвращает начало печати при отсутствии установленного стола.
И наконец, последний алгоритм обнаруживает наличие твёрдых частиц в ванночке и блокирует печать до их удаления, защищая тем самым экран и плёнку от повреждений.
Практический опыт эксплуатации M7 Pro с аналогичными алгоритмами, накопленный с лета 2024 года, подтверждает эффективность этой системы. Особенно она полезна для начинающих пользователей, поскольку предотвращает большинство типичных ошибок при печати.
Технические характеристики и сравнение с M7 Pro
Характеристики для M7 и M7 Pro в таблице:
|
Характеристика |
||
|
Область печати |
223 мм x 126 мм x 230 мм |
|
|
Высота слоя |
0,01-0,15 мм |
|
|
LCD Экран |
10,1' Монохромный |
|
|
Разрешение |
14К, 13312×5120 |
|
|
Размер пикселя по XY |
16,8×24,8 μм |
|
|
Источник света |
Источник света COB + линза Френеля + алгоритм равномерного света |
|
|
Длина волны источника света, нм |
405 |
|
|
Равномерность экспозиции |
≥ 90% |
|
|
Интенсивность света |
4500±10% μВт/см² |
5500±10% μВт/см² |
|
Плёнка |
ACF |
|
|
Интеллектуальная помощь |
✓ |
|
|
Подключение Air Pure |
✓ |
|
|
Подогрев смолы в ванночке |
× |
✓ |
|
Дозаправка смолы |
× |
✓ |
|
Дисплей для управления |
4,3' Сенсорный |
|
|
Приложение Anycubic APP |
✓ |
|
|
Калибровка стола |
Автоматическая, с возможностью ручной калибровки |
|
|
ПО для нарезки |
Photon Workshop & Chitubox & Lycheeslicer |
|
|
Передача файлов |
USB, WiFi 2.4 ГГц |
|
|
Размеры принтера |
312 мм x 315 мм x 520 мм |
|
|
Вес нетто |
12 кг |
12,8 кг |
Источник света в принтерах это COB (Chip-On-Board), то есть множество микроскопических светодиодов, размещённых на единой подложке. Конструкция дополнена покрытием из люминофора, который снижает потери света при рассеянии и обеспечивает равномерность светового потока.
Принцип работы следующий: излучаемый свет направляется на линзу Френеля, которая преобразует лучи в практически параллельные пучки с максимальным отклонением не более 3 градусов. После этого выровненный световой поток поступает на дисплей.
Эта система получила название LightTurbo 3.0 и является стандартной для всей линейки принтеров M7.
Как это выглядит внутри принтера
Основное различие между моделями M7 и M7 Pro сводится к двум ключевым особенностям. Первая — подогрев смолы, доступный только в версии Pro. Разберём, почему эта функция так важна.
В условиях производственных помещений или неотапливаемых пространств происходит охлаждение фотополимера. Это приводит к повышению вязкости смолы и снижению активности фотоинициаторов. В результате возникают следующие проблемы:
-
Меняется время экспозиции слоёв;
-
В вязкой среде образуются пузыри, ухудшающие качество печати.
Оптимальный температурный диапазон для большинства смол составляет 18–30 °C. Здесь на помощь приходит подогрев, который обеспечивает стабильные условия печати независимо от внешних факторов.
Для базовой версии M7 без подогрева существует альтернативное решение — предварительный нагрев смолы в исходной таре с помощью духовки или специализированной сушилки. Важно соблюдать осторожность, чтобы не перегреть материал, так как это может привести к разрушению его структуры.
Принцип работы системы подогрева в M7 Pro реализован через комплексный механизм. В ванночке есть нагревательный элемент, контур для движения смолы, и шаговый двигатель, который двигает смолу по контуру для равномерного прогрева. У двигателя обычный драйвер, и при работе слышны характерные звуки.
Такая конструкция требует особого внимания при смене типа смолы. Для очистки циркуляционного контура необходимо:
-
слить рабочий материал;
-
заполнить ванночку спиртом;
-
активировать режим очистки через интерфейс устройства.
-
Двигатель будет прогонять спирт по всему контуру, и остатки смолы из контура появятся в ванночке, которую нужно ещё раз очистить.
Второе существенное отличие — дозаправка смолы. M7 не оснащён этой функцией, хотя её можно установить. Модели Pro и Max комплектуются дозаправкой, которая особенно эффективно работает со смолами Anycubic благодаря совместимости резьбовых соединений. Система способна автоматически контролировать уровень материала и производить его пополнение в процессе печати.
Важно учитывать, что модуль дозаправки требует очистки при смене типа смолы. Для обслуживания необходимо использовать ёмкость со спиртом, и прогонять его через всю систему. Эффективность дозаправки максимальна при длительной работе с одним типом материала.Эффективность дозаправки максимальна при длительной работе с одним типом материала. Если у вас один принтер под разные задачи — убирайте дозаправку в коробку и не доставайте без крайней необходимости. А на её место поставьте фильтр, будет полезнее.
Выбор между похожими M7 и M7 Pro определяется конкретными условиями эксплуатации и задачами пользователя.
Братья навек
Функционал мобильного приложения Anycubic App
Mono M7, как и его старшие братья, подключается к мобильному приложению для мониторинга процесса, изменения настроек печати и управления. Функционал богатый — можно найти 3д модель, нарезать её и поставить на печать! Приложение работает с FDM и LCD принтерами Anycubic.
В приложении четыре раздела:
-
Рабочий стол;
-
Поиск моделей на площадке Makeronline;
-
Уведомления;
-
Профиль.
Главные экраны разделов
Основное взаимодействие с приложением происходит в первых двух разделах, где сосредоточены ключевые функции управления.
«Рабочий стол» — центр управления подключёнными принтерами. Отсюда можно взаимодействовать с принтером, а именно::
-
управлять положением стола
-
парковаться
-
настраивать температуры
-
обновлять прошивку
Во время печати параметры тоже можно менять.
При работе с конкретным принтером доступна функция «Помощь», которая открывает прямой доступ к базе знаний Anycubic Wiki. Здесь можно найти:
-
решения типовых проблем
-
инструкции по устранению дефектов печати
-
тестовые модели для калибровки
-
обучающие видеоматериалы
История печати позволяет сохранять и просматривать параметры каждого выполненного задания, что упрощает процесс оптимизации и повторения успешных настроек.
Можно даже обнаружить остатки модели в кормушке
Раздел «Поиск моделей» предоставляет возможности для работы с 3D-контентом. Здесь можно находить готовые модели для печати и загружать собственные файлы со смартфона.
Встроенный слайсер поддерживает работу с файлами формата STL и предлагает базовый набор инструментов для подготовки моделей к печати:
-
вращение по всем осям,
-
масштабирование объектов,
-
создание полостей,
-
добавление отверстий.
В настройках печати, помимо основных параметров, можно включить автоматические поддержки, отрегулировать их плотность, высоту подъёма модели и угол поддержания.
Важно отметить, что предварительный просмотр поддержек недоступен — они генерируются непосредственно перед отправкой файла на печать. Для повышения вероятности успешной печати рекомендуем использовать модели с уже размещёнными поддержками, которые можно найти на платформе Makeronline. Это значительно упрощает постобработку готовых изделий.
Интерфейс слайсера, настройки печати в нём
Во время печати можно менять только четыре настройки:
-
время экспозиции нижних слоёв,
-
время экспозиции нормальных слоёв,
-
количество нижних слоёв,
-
длительность паузы перед экспозицией.
Это полезно, если вы нарезали файл, поставили его на печать и вспомнили, что выставили неправильные настройки. Или после того, как деталь отвалилась от стола — не нарезать файл заново, а запустить его ещё раз, изменив время засветки нижних слоёв.
Интерфейсы во время печати
Если алгоритмы принтера обнаруживают проблему в процессе печати, мобильное приложение отправляет уведомление. Пользователь может оперативно отреагировать и остановить печать.
Полезность приложения могла бы быть выше, если бы в принтерах этой линейки появилась возможность установки камер для удалённого наблюдения за процессом печати, как это реализовано в FDM-моделях Anycubic. Однако на данный момент эта функция недоступна для LCD-устройств.
Хотя мобильное приложение упрощает работу с принтером, оно пока не стало обязательным инструментом из-за отсутствия некоторых важных возможностей. Например, нет визуального контроля процесса через камеру, детальной настройки поддерживающих структур, качественного перевода интерфейса и предварительного просмотра поддержек.
Забавными выглядят некоторые варианты локализации, где ванночка для смолы получила необычные названий — от «корыта» до «кормушки».
В ходе тестирования мы проверили работу встроенного слайсера. Основной интерес представляла оценка качества автоматической генерации поддержек с помощью встроенного инструмента.
Модель для печати с телефона
Результат печати и то, какими получились поддержки, покажем в следующем разделе.
Результаты печати
Первым в печать отправился R_E_R_F тест с флешки. Печатали новым материалом — Sunlu Standart Resin чёрного цвета.
Первая печать комом
От стола отвалилось 4 из 8 деталей. Перекалибровали стол вручную, увеличили время засветки нижних и нормальных слоёв, увеличили паузу перед засветкой.
Вторая печать прошла хорошо, детали остались на столе, оптимальные настройки получились такие:
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
60 |
|
Время засветки нормальных слоёв, с |
3 |
|
Пауза перед засветкой, с |
0.75 |
|
Высота подъёма стола, мм |
8 |
|
Скорость подъёма стола, мм/сек |
2 |
|
Скорость опускания стола, мм/сек |
6 |
Первая настоящая печать состояла из трёх моделей. Они входят в шахматный набор, каждая фигура в котором посвящена персонажу из компьютерной игры Elden Ring.
Модели и их вид поближе
Модели проработаны и имеют мельчайшую детализацию. Получится хорошая проверка способностей принтера.
Модели с поддержками
Результаты печати впечатляют. Мелкие детали воспроизводятся безупречно, а ровные поверхности получаются гладкими, без каких-либо дефектов или полос.
Принтер напечатал
Сняли стол с принтера
Промыли, сфотографировали
Наконец, вот они
Конь
Ладья
Это слон, не спрашивайте, «почему черепаха»
Фигуры ферзя и короля, напечатанные следом, также получились отличными.
Модели в слайсере
На столе M7
Готовые фигуры с M7 и M7 Max
Никаких претензий к качеству. Равномерный свет, высокое разрешение и стабильная механика делают своё дело.
Белые фигуры из набора печатали на Photon Mono M7 Max. Скоро выйдет статья и о нём. В ней покажем полный шахматный набор с доской, которую тоже напечатали.
Кони с M7 и M7 Max
Переходя к тестированию печати через мобильное приложение, представляем результаты работы с другим материалом — серой Sunlu High Speed Resin.
Настройки печати:
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
50 |
|
Время засветки нормальных слоёв, с |
1.8 |
|
Пауза перед засветкой, с |
0.5 |
|
Высота подъёма стола, мм |
6 |
|
Скорость подъёма стола, мм/сек |
6 |
|
Скорость опускания стола, мм/сек |
10 |
На столе принтера
На столе
Качество печати оставляет исключительно положительные впечатления, однако возникли замечания к поддержкам. Автоматически генерируемые поддержки оказались избыточно массивными по отношению к размеру модели, что существенно усложнило их удаление — обойтись без специальных инструментов не получилось.
Хотя возможность нарезки моделей непосредственно с мобильного устройства — это удобная функция, её пока нельзя считать полностью надёжной. При наличии компьютера рекомендуется использовать именно его для подготовки моделей к печати, так как это обеспечивает более предсказуемый результат.
Трудно было не заметить, что во время печати принтер громко гудит вентиляторами. Громкость шума сопоставима с открытыми FDM принтерами, и сладко спать в одном помещении с M7 не получится.
Выводы
Photon Mono M7 — современный принтер с надёжной механикой и множеством интересных фишек и особенностей.
Он идеально печатает и прощает ошибки новичкам. Для тех, у кого нет времени, есть мобильное приложение с коллекцией 3д моделей. Размеры области печати позволяют создавать как миниатюры и стоматологические прототипы, так и среднеразмерные художественные или технические детали с высокой точностью.
Преимущества:
-
Впечатляющее разрешение 14K с размером пикселя 16,8×24,8 мкм.
-
Исключительное качество получаемых изделий.
-
Надёжная механика.
-
Равномерная экспозиция всей области печати.
-
Интеллектуальные алгоритмы, предотвращающие ошибки и ускоряющие процесс.
-
Удобное мобильное приложение с библиотекой готовых моделей.
Недостатки:
-
Высокий уровень шума во время работы.
-
Отсутствие системы видеонаблюдения за процессом печати.
-
Кривая локализация интерфейса.
Несмотря на имеющиеся недостатки, Photon Mono M7 остаётся привлекательным выбором для пользователей, ищущих надёжный и функциональный 3D-принтер с широкими возможностями и интеллектуальной поддержкой процесса печати.
3DTech - официальный дилер Anycubic. Поможем подобрать идеально подходящее вам оборудование, проведем пусконаладочные работы и окажем техническую поддержку даже после окончания гарантийного срока.
Представляем обзор модели Anycubic Photon Mono M7 — современного LCD-принтера среднего формата. Устройство оснащено дисплеем 14K и интеллектуальными системами, которые упрощают процесс печати.
В ходе тестирования мы рассмотрим все аспекты работы принтера, сравним его с другими представителями линейки M7 и покажем результаты печати.
Содержание:
-
Комплектация;
-
Обзор конструктивных особенностей и дизайна;
-
Технические характеристики и сравнение с M7 Pro;
-
Функционал мобильного приложения Anycubic App;
-
Результаты печати;
-
Выводы.
Комплектация
Из коробки получаем такой набор:
Комплектация M7
-
Принтер, печатный стол и ванночка с ACF-плёнкой
-
Плёнка для защиты экрана и комплект материалов для его очистки
-
Набор шестигранных ключей различных размеров (2, 2.5, 3 и 4 мм)
-
Защитная маска и две пары нитриловых перчаток
-
Пять бумажных фильтров
-
Пластиковый и металлический шпатели
-
Wi-Fi антенна
-
Руководство пользователя на английском языке
-
USB-накопитель 4 ГБ с русскоязычной версией инструкции
-
Сетевой кабель
-
Листок для выравнивания стола
На фотографии в комплекте с принтером фильтр AirPure, а в списке комплектации его нет. В отличие от более ранних версий, модели M7 и M7 Pro, выпущенные с декабря 2024 года, не включают в базовую поставку фильтр AirPure. Данное оборудование доступно как дополнительное приобретение.
Обзор конструктивных особенностей и дизайна
Принтер спереди
Вид спереди
Дисплей управления принтера претерпел изменения в период производства. Модели Photon Mono M7 и M7 Pro, выпущенные до декабря 2024 года, оснащались 5-дюймовым дисплеем. В последующих версиях размер экрана был уменьшен до 4,3 дюйма.
Устройство поддерживает несколько языков интерфейса, включая русский. Однако стоит отметить, что качество локализации оставляет желать лучшего — русский интерфейс выглядит не совсем оптимальным и не полностью адаптированным. В связи с этим оставили английский язык.
Сравнение переводов
Пользовательский интерфейс принтера простой и имеет современный дизайн. По сравнению с предыдущей моделью M5s Pro заметно, что разработчики Anycubic проделали серьёзную работу над улучшением эргономики и удобства использования. Сенсорный экран отзывчивый — команды выполняются мгновенно, без задержек.
На передней панели расположена единственная кнопка, отвечающая за включение и выключение принтера.
Разъёмы и порты принтера распределены следующим образом:
-
На левом борту находится USB-порт
-
Сзади разъёмы для питания, подключения Wi-Fi антенны и порт RJ-11 для подключения дозаправки смолы.
Также сзади есть отверстие диаметром 42 мм, закрытое защитной крышкой. Оно служит для подведения вентиляци к принтеру.
Внутри есть ещё один USB-разъём, который служит для подключения опциональных аксессуаров, таких как фильтр AirPure или система дозаправки смолы. Важно отметить, что дозаправка входит в комплектацию моделей M7 Pro и M7 Max. В M7 её нет, но есть возможность подключения.
Вид сзади
Печатающая платформа принтера имеет лазерную гравировку, которая призвана улучшать сцепление модели со столом. Выравнивание работает в автоматическом режиме — предварительная настройка перед первым запуском не требуется. В случае возникновения проблем с адгезией можно выполнить ручную калибровку с помощью четырёх регулировочных винтов.
Точность вертикального перемещения обеспечивается двумя мощными линейными направляющими. За подъём и опускание платформы отвечает трапецеидальный винт диаметром 8 миллиметров.
Модный стол
Ванночка изготовлена из алюминия и оборудована ACF-плёнкой. Позволяет без проблем вместить литр смолы. Крепление к принтеру осуществляется двумя винтами.
Важно отметить универсальность конструкции: ванны моделей M7 и M7 Pro полностью взаимозаменяемы. Однако следует учитывать, что функция подогрева будет работать только на М7 Pro.
Ванна для фотополимера
Монохромный LCD-экран устройства имеет диагональ 10,1 дюйма. Разрешение 13312×5120, при этом размер пикселя по XY равен 16,8×24,8 микрометров.
В комплекте поставляется защитная плёнка, которая, как и в случае с Photon Mono 4, образует воздушный пузырь по краям. Однако практический опыт показывает, что это никак не отражается на качестве получаемых отпечатков.
Пузырь по краям экрана
Равномерность экспозиции по заявлениям производителя ≥ 90%. Через лист бумаги свет равномерный, без «крестов».
Свет ровнее пацанов с района
Принтеры серии M7 оснащены системой помощи при печати, которая нужна для экономии времени и материала. Всего реализовано шесть алгоритмов:
Первый из них — «Умный подъём — контролирует высоту подъёма платформы, анализируя усилие, с которым деталь отделяется от плёнки в ванночке. Устройство моментально реагирует на отрыв модели и начинает опускание стола, не дожидаясь достижения заданной в слайсере высоты. Если наоборот - при подъёме на значение из слайсера деталь ещё не оторвалась от плёнки, то принтер будет поднимать её до тех пор, пока она не оторвётся.
Второй алгоритм также базируется на анализе усилия отрыва. Если принтер видит, что усилие отрыва для определённой площади засветки необычно маленькое по сравнению с этим же усилием на других слоях, или если усилие отрыва нулевое, то он останавливает печать, потому что скорее всего деталь оторвалась от стола или поддержек.
Третий алгоритм — «Динамическая компенсация времени паузы» — следит за скоростью заполнения полостей смолой после каждого цикла подъёма-опускания. На основе этих данных принтер корректирует паузу перед следующей засветкой, что позволяет оптимизировать скорость и качество печати даже при некорректно заданных параметрах в слайсере.
Четвёртый алгоритм контролирует уровень смолы в ванночке. Печать не запустится, пока в ванне не будет необходимого количества материала.
Пятый механизм предотвращает начало печати при отсутствии установленного стола.
И наконец, последний алгоритм обнаруживает наличие твёрдых частиц в ванночке и блокирует печать до их удаления, защищая тем самым экран и плёнку от повреждений.
Практический опыт эксплуатации M7 Pro с аналогичными алгоритмами, накопленный с лета 2024 года, подтверждает эффективность этой системы. Особенно она полезна для начинающих пользователей, поскольку предотвращает большинство типичных ошибок при печати.
Технические характеристики и сравнение с M7 Pro
Характеристики для M7 и M7 Pro в таблице:
|
Характеристика |
||
|
Область печати |
223 мм x 126 мм x 230 мм |
|
|
Высота слоя |
0,01-0,15 мм |
|
|
LCD Экран |
10,1' Монохромный |
|
|
Разрешение |
14К, 13312×5120 |
|
|
Размер пикселя по XY |
16,8×24,8 μм |
|
|
Источник света |
Источник света COB + линза Френеля + алгоритм равномерного света |
|
|
Длина волны источника света, нм |
405 |
|
|
Равномерность экспозиции |
≥ 90% |
|
|
Интенсивность света |
4500±10% μВт/см² |
5500±10% μВт/см² |
|
Плёнка |
ACF |
|
|
Интеллектуальная помощь |
✓ |
|
|
Подключение Air Pure |
✓ |
|
|
Подогрев смолы в ванночке |
× |
✓ |
|
Дозаправка смолы |
× |
✓ |
|
Дисплей для управления |
4,3' Сенсорный |
|
|
Приложение Anycubic APP |
✓ |
|
|
Калибровка стола |
Автоматическая, с возможностью ручной калибровки |
|
|
ПО для нарезки |
Photon Workshop & Chitubox & Lycheeslicer |
|
|
Передача файлов |
USB, WiFi 2.4 ГГц |
|
|
Размеры принтера |
312 мм x 315 мм x 520 мм |
|
|
Вес нетто |
12 кг |
12,8 кг |
Источник света в принтерах это COB (Chip-On-Board), то есть множество микроскопических светодиодов, размещённых на единой подложке. Конструкция дополнена покрытием из люминофора, который снижает потери света при рассеянии и обеспечивает равномерность светового потока.
Принцип работы следующий: излучаемый свет направляется на линзу Френеля, которая преобразует лучи в практически параллельные пучки с максимальным отклонением не более 3 градусов. После этого выровненный световой поток поступает на дисплей.
Эта система получила название LightTurbo 3.0 и является стандартной для всей линейки принтеров M7.
Как это выглядит внутри принтера
Основное различие между моделями M7 и M7 Pro сводится к двум ключевым особенностям. Первая — подогрев смолы, доступный только в версии Pro. Разберём, почему эта функция так важна.
В условиях производственных помещений или неотапливаемых пространств происходит охлаждение фотополимера. Это приводит к повышению вязкости смолы и снижению активности фотоинициаторов. В результате возникают следующие проблемы:
-
Меняется время экспозиции слоёв;
-
В вязкой среде образуются пузыри, ухудшающие качество печати.
Оптимальный температурный диапазон для большинства смол составляет 18–30 °C. Здесь на помощь приходит подогрев, который обеспечивает стабильные условия печати независимо от внешних факторов.
Для базовой версии M7 без подогрева существует альтернативное решение — предварительный нагрев смолы в исходной таре с помощью духовки или специализированной сушилки. Важно соблюдать осторожность, чтобы не перегреть материал, так как это может привести к разрушению его структуры.
Принцип работы системы подогрева в M7 Pro реализован через комплексный механизм. В ванночке есть нагревательный элемент, контур для движения смолы, и шаговый двигатель, который двигает смолу по контуру для равномерного прогрева. У двигателя обычный драйвер, и при работе слышны характерные звуки.
Такая конструкция требует особого внимания при смене типа смолы. Для очистки циркуляционного контура необходимо:
-
слить рабочий материал;
-
заполнить ванночку спиртом;
-
активировать режим очистки через интерфейс устройства.
-
Двигатель будет прогонять спирт по всему контуру, и остатки смолы из контура появятся в ванночке, которую нужно ещё раз очистить.
Второе существенное отличие — дозаправка смолы. M7 не оснащён этой функцией, хотя её можно установить. Модели Pro и Max комплектуются дозаправкой, которая особенно эффективно работает со смолами Anycubic благодаря совместимости резьбовых соединений. Система способна автоматически контролировать уровень материала и производить его пополнение в процессе печати.
Важно учитывать, что модуль дозаправки требует очистки при смене типа смолы. Для обслуживания необходимо использовать ёмкость со спиртом, и прогонять его через всю систему. Эффективность дозаправки максимальна при длительной работе с одним типом материала.Эффективность дозаправки максимальна при длительной работе с одним типом материала. Если у вас один принтер под разные задачи — убирайте дозаправку в коробку и не доставайте без крайней необходимости. А на её место поставьте фильтр, будет полезнее.
Выбор между похожими M7 и M7 Pro определяется конкретными условиями эксплуатации и задачами пользователя.
Братья навек
Функционал мобильного приложения Anycubic App
Mono M7, как и его старшие братья, подключается к мобильному приложению для мониторинга процесса, изменения настроек печати и управления. Функционал богатый — можно найти 3д модель, нарезать её и поставить на печать! Приложение работает с FDM и LCD принтерами Anycubic.
В приложении четыре раздела:
-
Рабочий стол;
-
Поиск моделей на площадке Makeronline;
-
Уведомления;
-
Профиль.
Главные экраны разделов
Основное взаимодействие с приложением происходит в первых двух разделах, где сосредоточены ключевые функции управления.
«Рабочий стол» — центр управления подключёнными принтерами. Отсюда можно взаимодействовать с принтером, а именно::
-
управлять положением стола
-
парковаться
-
настраивать температуры
-
обновлять прошивку
Во время печати параметры тоже можно менять.
При работе с конкретным принтером доступна функция «Помощь», которая открывает прямой доступ к базе знаний Anycubic Wiki. Здесь можно найти:
-
решения типовых проблем
-
инструкции по устранению дефектов печати
-
тестовые модели для калибровки
-
обучающие видеоматериалы
История печати позволяет сохранять и просматривать параметры каждого выполненного задания, что упрощает процесс оптимизации и повторения успешных настроек.
Можно даже обнаружить остатки модели в кормушке
Раздел «Поиск моделей» предоставляет возможности для работы с 3D-контентом. Здесь можно находить готовые модели для печати и загружать собственные файлы со смартфона.
Встроенный слайсер поддерживает работу с файлами формата STL и предлагает базовый набор инструментов для подготовки моделей к печати:
-
вращение по всем осям,
-
масштабирование объектов,
-
создание полостей,
-
добавление отверстий.
В настройках печати, помимо основных параметров, можно включить автоматические поддержки, отрегулировать их плотность, высоту подъёма модели и угол поддержания.
Важно отметить, что предварительный просмотр поддержек недоступен — они генерируются непосредственно перед отправкой файла на печать. Для повышения вероятности успешной печати рекомендуем использовать модели с уже размещёнными поддержками, которые можно найти на платформе Makeronline. Это значительно упрощает постобработку готовых изделий.
Интерфейс слайсера, настройки печати в нём
Во время печати можно менять только четыре настройки:
-
время экспозиции нижних слоёв,
-
время экспозиции нормальных слоёв,
-
количество нижних слоёв,
-
длительность паузы перед экспозицией.
Это полезно, если вы нарезали файл, поставили его на печать и вспомнили, что выставили неправильные настройки. Или после того, как деталь отвалилась от стола — не нарезать файл заново, а запустить его ещё раз, изменив время засветки нижних слоёв.
Интерфейсы во время печати
Если алгоритмы принтера обнаруживают проблему в процессе печати, мобильное приложение отправляет уведомление. Пользователь может оперативно отреагировать и остановить печать.
Полезность приложения могла бы быть выше, если бы в принтерах этой линейки появилась возможность установки камер для удалённого наблюдения за процессом печати, как это реализовано в FDM-моделях Anycubic. Однако на данный момент эта функция недоступна для LCD-устройств.
Хотя мобильное приложение упрощает работу с принтером, оно пока не стало обязательным инструментом из-за отсутствия некоторых важных возможностей. Например, нет визуального контроля процесса через камеру, детальной настройки поддерживающих структур, качественного перевода интерфейса и предварительного просмотра поддержек.
Забавными выглядят некоторые варианты локализации, где ванночка для смолы получила необычные названий — от «корыта» до «кормушки».
В ходе тестирования мы проверили работу встроенного слайсера. Основной интерес представляла оценка качества автоматической генерации поддержек с помощью встроенного инструмента.
Модель для печати с телефона
Результат печати и то, какими получились поддержки, покажем в следующем разделе.
Результаты печати
Первым в печать отправился R_E_R_F тест с флешки. Печатали новым материалом — Sunlu Standart Resin чёрного цвета.
Первая печать комом
От стола отвалилось 4 из 8 деталей. Перекалибровали стол вручную, увеличили время засветки нижних и нормальных слоёв, увеличили паузу перед засветкой.
Вторая печать прошла хорошо, детали остались на столе, оптимальные настройки получились такие:
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
60 |
|
Время засветки нормальных слоёв, с |
3 |
|
Пауза перед засветкой, с |
0.75 |
|
Высота подъёма стола, мм |
8 |
|
Скорость подъёма стола, мм/сек |
2 |
|
Скорость опускания стола, мм/сек |
6 |
Первая настоящая печать состояла из трёх моделей. Они входят в шахматный набор, каждая фигура в котором посвящена персонажу из компьютерной игры Elden Ring.
Модели и их вид поближе
Модели проработаны и имеют мельчайшую детализацию. Получится хорошая проверка способностей принтера.
Модели с поддержками
Результаты печати впечатляют. Мелкие детали воспроизводятся безупречно, а ровные поверхности получаются гладкими, без каких-либо дефектов или полос.
Принтер напечатал
Сняли стол с принтера
Промыли, сфотографировали
Наконец, вот они
Конь
Ладья
Это слон, не спрашивайте, «почему черепаха»
Фигуры ферзя и короля, напечатанные следом, также получились отличными.
Модели в слайсере
На столе M7
Готовые фигуры с M7 и M7 Max
Никаких претензий к качеству. Равномерный свет, высокое разрешение и стабильная механика делают своё дело.
Белые фигуры из набора печатали на Photon Mono M7 Max. Скоро выйдет статья и о нём. В ней покажем полный шахматный набор с доской, которую тоже напечатали.
Кони с M7 и M7 Max
Переходя к тестированию печати через мобильное приложение, представляем результаты работы с другим материалом — серой Sunlu High Speed Resin.
Настройки печати:
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
50 |
|
Время засветки нормальных слоёв, с |
1.8 |
|
Пауза перед засветкой, с |
0.5 |
|
Высота подъёма стола, мм |
6 |
|
Скорость подъёма стола, мм/сек |
6 |
|
Скорость опускания стола, мм/сек |
10 |
На столе принтера
На столе
Качество печати оставляет исключительно положительные впечатления, однако возникли замечания к поддержкам. Автоматически генерируемые поддержки оказались избыточно массивными по отношению к размеру модели, что существенно усложнило их удаление — обойтись без специальных инструментов не получилось.
Хотя возможность нарезки моделей непосредственно с мобильного устройства — это удобная функция, её пока нельзя считать полностью надёжной. При наличии компьютера рекомендуется использовать именно его для подготовки моделей к печати, так как это обеспечивает более предсказуемый результат.
Трудно было не заметить, что во время печати принтер громко гудит вентиляторами. Громкость шума сопоставима с открытыми FDM принтерами, и сладко спать в одном помещении с M7 не получится.
Выводы
Photon Mono M7 — современный принтер с надёжной механикой и множеством интересных фишек и особенностей.
Он идеально печатает и прощает ошибки новичкам. Для тех, у кого нет времени, есть мобильное приложение с коллекцией 3д моделей. Размеры области печати позволяют создавать как миниатюры и стоматологические прототипы, так и среднеразмерные художественные или технические детали с высокой точностью.
Преимущества:
-
Впечатляющее разрешение 14K с размером пикселя 16,8×24,8 мкм.
-
Исключительное качество получаемых изделий.
-
Надёжная механика.
-
Равномерная экспозиция всей области печати.
-
Интеллектуальные алгоритмы, предотвращающие ошибки и ускоряющие процесс.
-
Удобное мобильное приложение с библиотекой готовых моделей.
Недостатки:
-
Высокий уровень шума во время работы.
-
Отсутствие системы видеонаблюдения за процессом печати.
-
Кривая локализация интерфейса.
Несмотря на имеющиеся недостатки, Photon Mono M7 остаётся привлекательным выбором для пользователей, ищущих надёжный и функциональный 3D-принтер с широкими возможностями и интеллектуальной поддержкой процесса печати.
3DTech - официальный дилер Anycubic. Поможем подобрать идеально подходящее вам оборудование, проведем пусконаладочные работы и окажем техническую поддержку даже после окончания гарантийного срока.
