Обзор 3D-сканера Shining 3D EinScan H2
-
Калибровка баланса белого: обеспечивает точную передачу цветов.
-
Основная калибровка сканера: настраивает основные параметры для точного сканирования.
-
Быстрая калибровка сканера: ускоряет процесс настройки для оперативного использования.
Каждый этап калибровки включает установку калибровочной пластины и направление сканера согласно подсказкам на экране. После успешной калибровки можно сразу приступать к сканированию.
Технология сканирования
EinScan H2 использует комбинированную технологию сканирования, объединяющую светодиодный и инфракрасный свет, что обеспечивает высокую точность и детализацию. Светодиодная подсветка обеспечивает быстрое и точное сканирование, а инфракрасный свет VCSEL идеально подходит для работы с темными поверхностями и в условиях яркого освещения.
Разрешение
Сканер оснащен камерой с разрешением 5 Мп, что позволяет создавать цветные и текстурные 3D-модели с высокой степенью точности. Она достигает до 0,05 мм, а гибридный источник света делает EinScan H2 идеальным решением для профессионалов, которым требуется быстрое и качественное сканирование.
Сканирование лица и тела
Благодаря инфракрасной технологии сканер комфортно фиксирует лицо и тело человека, не испытывая затруднений при сканировании светлых и темных волос. Гибкий алгоритм в инфракрасном режиме обеспечивает плавную и быструю фиксацию данных с автокомпенсацией незначительных движений.
Сравнение с предыдущей моделью
EinScan H2 превосходит EinScan H по следующим параметрам:
-
Улучшенная камера с разрешением 5 МП для более качественных и ярких цветов
-
Повышенная точность в инфракрасном режиме благодаря трем VCSEL-прожекторам
-
Регулируемое рабочее расстояние в режимах белого и инфракрасного света.
-
Новый алгоритм захвата волос и автоматическая компенсация движений.
-
Скорость сканирования
EinScan H2 обеспечивает быстрое сканирование с впечатляющей скоростью: 1,200,000 точек в секунду в режиме белого света и 1,060,000 точек в секунду в инфракрасном режиме. Диапазон рабочих расстояний составляет от 200 мм до 700 мм в режиме белого света и от 200 мм до 1500 мм в инфракрасном режиме.
Программное обеспечение и примеры отсканированных объектов
В комплект входит программное обеспечение EXScanH для обработки и редактирования данных. Оно поддерживает широкий спектр форматов, таких как OBJ, STL, ASC, PLY, P3, 3MF, что обеспечивает совместимость с различными программами. ПО отличается простотой использования, интуитивным интерфейсом и интеллектуальными индикаторами качества данных.
EinScan H2 - это многофункциональный 3D-сканер, который удовлетворит потребности профессионалов в различных областях, обеспечивая высокое качество и точность сканирования.
Области применения
3D-сканер Shining 3D EinScan H2 находит свое применение в самых разнообразных областях, таких как медицина, культура, образование и дизайн.
В частности, в медицинской сфере это устройство оказывается незаменимым инструментом для создания детализированных моделей человеческого тела. Они особенно востребованы при изготовлении индивидуальных протезов, ортопедических средств и стоматологических имплантатов. Благодаря технологии инфракрасной подсветки, сканер способен захватывать даже мельчайшие детали, что существенно улучшает качество конечного продукта.
В области культуры и искусства данный сканер оказывается полезным для оцифровки произведений искусства и исторических артефактов, что позволяет сохранить их в цифровом формате для будущих поколений.
В образовательных учреждениях EinScan H2 используется для обучения студентов основам 3D-моделирования и прототипирования, открывая тем самым новые горизонты для научных исследований и инновационных проектов.
В сфере дизайна и промышленного производства сканер играет ключевую роль в создании точных 3D-моделей прототипов, что значительно ускоряет процесс разработки и выпуска новых изделий.
Удобство использования
Компактный и продуманный дизайн сканера обеспечивает его максимальное удобство в эксплуатации при любых условиях. Размеры устройства составляют 108 мм * 110 мм * 237 мм, при этом его вес всего 731,1 грамма, что делает его легко переносимым и удобным в использовании.
Рабочая температура сканера колеблется от 0°C до 40°C, что позволяет применять его в различных климатических условиях. Эргономичный дизайн и простота управления делают EinScan H2 доступным для пользователей с любым уровнем подготовки. В комплекте с устройством поставляется интуитивно понятное программное обеспечение, которое позволяет быстро и легко обрабатывать полученные данные и создавать точные 3D-модели. Таким образом, пользователи могут сосредоточиться на своих проектах, не тратя время на сложные настройки и обработку данных.
Заключение
Shining EinScan H2 представляет собой инновационный 3D-сканер, который объединяет в себе высокую скорость, точность и простоту использования. С его помощью пользователи могут быстро и легко создавать трехмерные модели объектов с высоким разрешением и качеством. Благодаря множеству функций и широкому спектру применения, это устройство подходит для решения разнообразных задач и удовлетворяет потребности самых разных пользователей. Независимо от того, работаете ли вы в медицине, образовании, дизайне или культуре, EinScan H2 станет вашим незаменимым помощником, обеспечивая высокое качество и точность результатов.
Технические характеристики
|
Режим сканирования |
Режим белого света |
ИК-режим |
|
Источник света |
Белый светодиодный свет, видимый |
Инфракрасный свет VCSEL, невидимый |
|
Точность сканирования |
До 0,05 мм |
До 0,1 мм |
|
Объемная точность |
0,05 мм+0,1 мм/м |
0,1 мм+0,3 мм/м |
|
Расстояние между точками |
0,2 мм - 3 мм |
|
|
Наилучшее рабочее расстояние |
470 мм |
|
|
Эффективное рабочее расстояние (диапазон) |
200 мм - 700 мм |
200 мм - 1500 мм |
|
Максимальный угол обзора |
420 мм*440 мм |
780 мм*900 мм |
|
Скорость сканирования |
1 200 000 точек/с |
1 060 000 точек/с |
|
Разрешение текстуры |
5 МП |
|
|
Режимы выравнивания |
Выравнивание маркеров, выравнивание элементов, гибридное выравнивание, выравнивание текстур |
Выравнивание элементов, гибридное выравнивание, выравнивание текстур, выравнивание по карте маркеров |
|
Безопасность |
Светодиодная подсветка (безопасная для глаз) |
КЛАСС I (безопасный для глаз) |
|
Встроенная цветная камера |
Да |
|
|
Сканирование текстуры |
Да |
|
|
Программное обеспечение в комплекте |
EXScan H; Solid Edge SHINING 3D Edition |
|
|
Выходные форматы |
OBJ, STL, ASC, PLY, P3, 3MF |
|
|
Габариты |
108 мм*110 мм*237 мм |
|
|
Вес сканера |
731.1 г |
|
|
Рабочая температура (диапазон) |
0°C ~ 40°C |
|
|
Диапазон рабочей влажности |
10% РХ ~ 90% РХ |
|
|
Сертификаты |
CE, FCC, ROHS, WEEE,KC |
|
|
Интерфейс |
USB 3.0 |
|
|
Электропитание |
ПОСТОЯННЫЙ ТОК: 12 В, 5,0 А |
|
|
Рекомендуемая конфигурация |
ОС: Win10/11, 64-бит; Видеокарта: NVIDIA GTX/RTX, RTX2060 или лучше; Видеопамять: ≥6 ГБ; Процессор: Intel I7- 11700 или лучше; память: ≥64 ГБ |
|
|
Необходимая конфигурация |
ОС: Win10, 64-бит; Видеокарта: NVIDIA GTX1060; Видео память: ≥4 Гб; Процессор: Intel I7-8700; память: ≥16 ГБ |
|
" ["~DETAIL_TEXT"]=> string(19841) "
Основные преимущества и функции сканера
EinScan H2 обладает рядом ключевых особенностей, делающих его незаменимым инструментом для профессионалов, занимающихся 3D-сканированием.

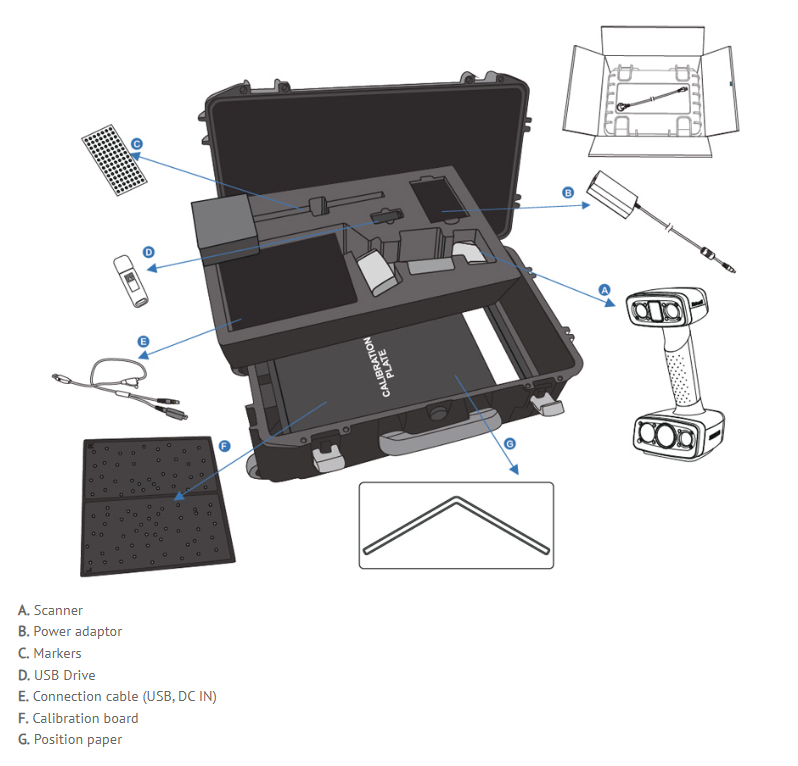

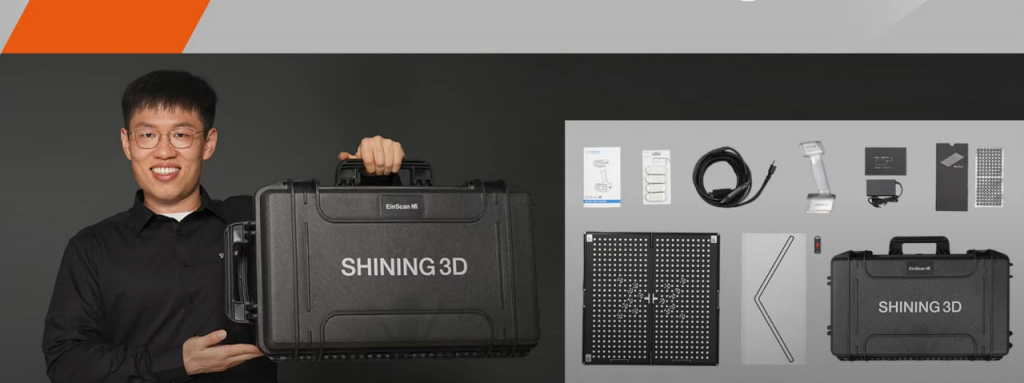

Комплектация и распаковка
Приобретая EinScan H2, пользователь получает полный комплект аксессуаров, необходимых для полноценной работы. В набор входят защитный кейс, сам сканер, руководство пользователя, USB-ключ с программным обеспечением, маркеры, калибровочная доска, адаптер питания и кабель для подключения к ПК. Благодаря этому комплекту можно сразу приступить к работе, не нуждаясь в дополнительных покупках.
Подключение и калибровка
Сканер подключается к компьютеру и блоку питания через USB-порт и штепсельную вилку соответственно. Перед началом работы необходимо провести калибровку по следующим параметрам:
-
Калибровка баланса белого: обеспечивает точную передачу цветов.
-
Основная калибровка сканера: настраивает основные параметры для точного сканирования.
-
Быстрая калибровка сканера: ускоряет процесс настройки для оперативного использования.
Каждый этап калибровки включает установку калибровочной пластины и направление сканера согласно подсказкам на экране. После успешной калибровки можно сразу приступать к сканированию.
Технология сканирования
EinScan H2 использует комбинированную технологию сканирования, объединяющую светодиодный и инфракрасный свет, что обеспечивает высокую точность и детализацию. Светодиодная подсветка обеспечивает быстрое и точное сканирование, а инфракрасный свет VCSEL идеально подходит для работы с темными поверхностями и в условиях яркого освещения.
Разрешение
Сканер оснащен камерой с разрешением 5 Мп, что позволяет создавать цветные и текстурные 3D-модели с высокой степенью точности. Она достигает до 0,05 мм, а гибридный источник света делает EinScan H2 идеальным решением для профессионалов, которым требуется быстрое и качественное сканирование.
Сканирование лица и тела
Благодаря инфракрасной технологии сканер комфортно фиксирует лицо и тело человека, не испытывая затруднений при сканировании светлых и темных волос. Гибкий алгоритм в инфракрасном режиме обеспечивает плавную и быструю фиксацию данных с автокомпенсацией незначительных движений.
Сравнение с предыдущей моделью
EinScan H2 превосходит EinScan H по следующим параметрам:
-
Улучшенная камера с разрешением 5 МП для более качественных и ярких цветов
-
Повышенная точность в инфракрасном режиме благодаря трем VCSEL-прожекторам
-
Регулируемое рабочее расстояние в режимах белого и инфракрасного света.
-
Новый алгоритм захвата волос и автоматическая компенсация движений.
-
Скорость сканирования
EinScan H2 обеспечивает быстрое сканирование с впечатляющей скоростью: 1,200,000 точек в секунду в режиме белого света и 1,060,000 точек в секунду в инфракрасном режиме. Диапазон рабочих расстояний составляет от 200 мм до 700 мм в режиме белого света и от 200 мм до 1500 мм в инфракрасном режиме.
Программное обеспечение и примеры отсканированных объектов
В комплект входит программное обеспечение EXScanH для обработки и редактирования данных. Оно поддерживает широкий спектр форматов, таких как OBJ, STL, ASC, PLY, P3, 3MF, что обеспечивает совместимость с различными программами. ПО отличается простотой использования, интуитивным интерфейсом и интеллектуальными индикаторами качества данных.
EinScan H2 - это многофункциональный 3D-сканер, который удовлетворит потребности профессионалов в различных областях, обеспечивая высокое качество и точность сканирования.
Области применения
3D-сканер Shining 3D EinScan H2 находит свое применение в самых разнообразных областях, таких как медицина, культура, образование и дизайн.
В частности, в медицинской сфере это устройство оказывается незаменимым инструментом для создания детализированных моделей человеческого тела. Они особенно востребованы при изготовлении индивидуальных протезов, ортопедических средств и стоматологических имплантатов. Благодаря технологии инфракрасной подсветки, сканер способен захватывать даже мельчайшие детали, что существенно улучшает качество конечного продукта.
В области культуры и искусства данный сканер оказывается полезным для оцифровки произведений искусства и исторических артефактов, что позволяет сохранить их в цифровом формате для будущих поколений.
В образовательных учреждениях EinScan H2 используется для обучения студентов основам 3D-моделирования и прототипирования, открывая тем самым новые горизонты для научных исследований и инновационных проектов.
В сфере дизайна и промышленного производства сканер играет ключевую роль в создании точных 3D-моделей прототипов, что значительно ускоряет процесс разработки и выпуска новых изделий.
Удобство использования
Компактный и продуманный дизайн сканера обеспечивает его максимальное удобство в эксплуатации при любых условиях. Размеры устройства составляют 108 мм * 110 мм * 237 мм, при этом его вес всего 731,1 грамма, что делает его легко переносимым и удобным в использовании.
Рабочая температура сканера колеблется от 0°C до 40°C, что позволяет применять его в различных климатических условиях. Эргономичный дизайн и простота управления делают EinScan H2 доступным для пользователей с любым уровнем подготовки. В комплекте с устройством поставляется интуитивно понятное программное обеспечение, которое позволяет быстро и легко обрабатывать полученные данные и создавать точные 3D-модели. Таким образом, пользователи могут сосредоточиться на своих проектах, не тратя время на сложные настройки и обработку данных.
Заключение
Shining EinScan H2 представляет собой инновационный 3D-сканер, который объединяет в себе высокую скорость, точность и простоту использования. С его помощью пользователи могут быстро и легко создавать трехмерные модели объектов с высоким разрешением и качеством. Благодаря множеству функций и широкому спектру применения, это устройство подходит для решения разнообразных задач и удовлетворяет потребности самых разных пользователей. Независимо от того, работаете ли вы в медицине, образовании, дизайне или культуре, EinScan H2 станет вашим незаменимым помощником, обеспечивая высокое качество и точность результатов.
Технические характеристики
|
Режим сканирования |
Режим белого света |
ИК-режим |
|
Источник света |
Белый светодиодный свет, видимый |
Инфракрасный свет VCSEL, невидимый |
|
Точность сканирования |
До 0,05 мм |
До 0,1 мм |
|
Объемная точность |
0,05 мм+0,1 мм/м |
0,1 мм+0,3 мм/м |
|
Расстояние между точками |
0,2 мм - 3 мм |
|
|
Наилучшее рабочее расстояние |
470 мм |
|
|
Эффективное рабочее расстояние (диапазон) |
200 мм - 700 мм |
200 мм - 1500 мм |
|
Максимальный угол обзора |
420 мм*440 мм |
780 мм*900 мм |
|
Скорость сканирования |
1 200 000 точек/с |
1 060 000 точек/с |
|
Разрешение текстуры |
5 МП |
|
|
Режимы выравнивания |
Выравнивание маркеров, выравнивание элементов, гибридное выравнивание, выравнивание текстур |
Выравнивание элементов, гибридное выравнивание, выравнивание текстур, выравнивание по карте маркеров |
|
Безопасность |
Светодиодная подсветка (безопасная для глаз) |
КЛАСС I (безопасный для глаз) |
|
Встроенная цветная камера |
Да |
|
|
Сканирование текстуры |
Да |
|
|
Программное обеспечение в комплекте |
EXScan H; Solid Edge SHINING 3D Edition |
|
|
Выходные форматы |
OBJ, STL, ASC, PLY, P3, 3MF |
|
|
Габариты |
108 мм*110 мм*237 мм |
|
|
Вес сканера |
731.1 г |
|
|
Рабочая температура (диапазон) |
0°C ~ 40°C |
|
|
Диапазон рабочей влажности |
10% РХ ~ 90% РХ |
|
|
Сертификаты |
CE, FCC, ROHS, WEEE,KC |
|
|
Интерфейс |
USB 3.0 |
|
|
Электропитание |
ПОСТОЯННЫЙ ТОК: 12 В, 5,0 А |
|
|
Рекомендуемая конфигурация |
ОС: Win10/11, 64-бит; Видеокарта: NVIDIA GTX/RTX, RTX2060 или лучше; Видеопамять: ≥6 ГБ; Процессор: Intel I7- 11700 или лучше; память: ≥64 ГБ |
|
|
Необходимая конфигурация |
ОС: Win10, 64-бит; Видеокарта: NVIDIA GTX1060; Видео память: ≥4 Гб; Процессор: Intel I7-8700; память: ≥16 ГБ |
|
" ["DETAIL_PICTURE"]=> array(20) { ["ID"]=> string(5) "43059" ["TIMESTAMP_X"]=> string(19) "08.08.2024 17:52:07" ["MODULE_ID"]=> string(6) "iblock" ["HEIGHT"]=> string(3) "828" ["WIDTH"]=> string(4) "1472" ["FILE_SIZE"]=> string(6) "361174" ["CONTENT_TYPE"]=> string(9) "image/png" ["SUBDIR"]=> string(43) "iblock/d41/ooxav2maoky8ru83vrhgir94lnul03n2" ["FILE_NAME"]=> string(42) "обложка к статье по h2.png" ["ORIGINAL_NAME"]=> string(42) "обложка к статье по h2.png" ["DESCRIPTION"]=> string(0) "" ["HANDLER_ID"]=> NULL ["EXTERNAL_ID"]=> string(32) "8fd7c285f1e19927c0d374c154e8553b" ["VERSION_ORIGINAL_ID"]=> NULL ["META"]=> string(0) "" ["SRC"]=> string(166) "/upload/iblock/d41/ooxav2maoky8ru83vrhgir94lnul03n2/%D0%BE%D0%B1%D0%BB%D0%BE%D0%B6%D0%BA%D0%B0%20%D0%BA%20%D1%81%D1%82%D0%B0%D1%82%D1%8C%D0%B5%20%D0%BF%D0%BE%20h2.png" ["UNSAFE_SRC"]=> string(94) "/upload/iblock/d41/ooxav2maoky8ru83vrhgir94lnul03n2/обложка к статье по h2.png" ["SAFE_SRC"]=> string(166) "/upload/iblock/d41/ooxav2maoky8ru83vrhgir94lnul03n2/%D0%BE%D0%B1%D0%BB%D0%BE%D0%B6%D0%BA%D0%B0%20%D0%BA%20%D1%81%D1%82%D0%B0%D1%82%D1%8C%D0%B5%20%D0%BF%D0%BE%20h2.png" ["ALT"]=> string(50) "Обзор 3D-сканера Shining 3D EinScan H2" ["TITLE"]=> string(50) "Обзор 3D-сканера Shining 3D EinScan H2" } ["~DETAIL_PICTURE"]=> string(5) "43059" ["DATE_ACTIVE_FROM"]=> string(10) "08.08.2024" ["~DATE_ACTIVE_FROM"]=> string(10) "08.08.2024" ["ACTIVE_FROM_X"]=> string(19) "2024-08-08 00:00:00" ["~ACTIVE_FROM_X"]=> string(19) "2024-08-08 00:00:00" ["ACTIVE_FROM"]=> string(10) "08.08.2024" ["~ACTIVE_FROM"]=> string(10) "08.08.2024" ["DATE_ACTIVE_TO"]=> NULL ["~DATE_ACTIVE_TO"]=> NULL ["ACTIVE_TO"]=> NULL ["~ACTIVE_TO"]=> NULL ["ID"]=> string(5) "10514" ["~ID"]=> string(5) "10514" ["NAME"]=> string(50) "Обзор 3D-сканера Shining 3D EinScan H2" ["~NAME"]=> string(50) "Обзор 3D-сканера Shining 3D EinScan H2" ["IBLOCK_ID"]=> string(1) "1" ["~IBLOCK_ID"]=> string(1) "1" ["IBLOCK_SECTION_ID"]=> NULL ["~IBLOCK_SECTION_ID"]=> NULL ["DETAIL_TEXT_TYPE"]=> string(4) "html" ["~DETAIL_TEXT_TYPE"]=> string(4) "html" ["PREVIEW_TEXT_TYPE"]=> string(4) "html" ["~PREVIEW_TEXT_TYPE"]=> string(4) "html" ["TIMESTAMP_X"]=> string(19) "08.08.2024 17:52:07" ["~TIMESTAMP_X"]=> string(19) "08.08.2024 17:52:07" ["LIST_PAGE_URL"]=> string(6) "/blog/" ["~LIST_PAGE_URL"]=> string(6) "/blog/" ["DETAIL_PAGE_URL"]=> string(45) "/blog/obzor-3d-skanera-shining-3d-einscan-h2/" ["~DETAIL_PAGE_URL"]=> string(45) "/blog/obzor-3d-skanera-shining-3d-einscan-h2/" ["CANONICAL_PAGE_URL"]=> string(0) "" ["~CANONICAL_PAGE_URL"]=> string(0) "" ["LANG_DIR"]=> string(1) "/" ["~LANG_DIR"]=> string(1) "/" ["CODE"]=> string(38) "obzor-3d-skanera-shining-3d-einscan-h2" ["~CODE"]=> string(38) "obzor-3d-skanera-shining-3d-einscan-h2" ["EXTERNAL_ID"]=> string(5) "10514" ["~EXTERNAL_ID"]=> string(5) "10514" ["IBLOCK_TYPE_ID"]=> string(4) "news" ["~IBLOCK_TYPE_ID"]=> string(4) "news" ["IBLOCK_CODE"]=> string(4) "news" ["~IBLOCK_CODE"]=> string(4) "news" ["IBLOCK_EXTERNAL_ID"]=> string(15) "clothes_news_s1" ["~IBLOCK_EXTERNAL_ID"]=> string(15) "clothes_news_s1" ["LID"]=> string(2) "s1" ["~LID"]=> string(2) "s1" ["NAV_RESULT"]=> bool(false) ["NAV_CACHED_DATA"]=> NULL ["DISPLAY_ACTIVE_FROM"]=> string(10) "08.08.2024" ["IPROPERTY_VALUES"]=> array(0) { } ["FIELDS"]=> array(8) { ["PREVIEW_TEXT"]=> string(987) "
Модель EinScan H2 - это современный и производительный ручной 3D-сканер, разработанный компанией Shining 3D. Он представляет собой усовершенствованную версию предыдущей модели EinScan H, предлагая более высокую точность и улучшенные характеристики. Сканер оборудован тремя инфракрасными VCSEL-прожекторами, что позволяет создавать фотореалистичные текстуры и быстро преобразовывать данные в трехмерные модели, охватывая широкий спектр объектов, включая людей.
" ["PREVIEW_PICTURE"]=> array(20) { ["ID"]=> string(5) "43058" ["TIMESTAMP_X"]=> string(19) "08.08.2024 17:52:07" ["MODULE_ID"]=> string(6) "iblock" ["HEIGHT"]=> string(3) "828" ["WIDTH"]=> string(4) "1472" ["FILE_SIZE"]=> string(6) "361174" ["CONTENT_TYPE"]=> string(9) "image/png" ["SUBDIR"]=> string(43) "iblock/6f8/zvlvubegr06iuqe6til10r31opn8fjpc" ["FILE_NAME"]=> string(42) "обложка к статье по h2.png" ["ORIGINAL_NAME"]=> string(42) "обложка к статье по h2.png" ["DESCRIPTION"]=> string(0) "" ["HANDLER_ID"]=> NULL ["EXTERNAL_ID"]=> string(32) "3474dfd84c46a7386543ac6a139ad5eb" ["VERSION_ORIGINAL_ID"]=> NULL ["META"]=> string(0) "" ["SRC"]=> string(166) "/upload/iblock/6f8/zvlvubegr06iuqe6til10r31opn8fjpc/%D0%BE%D0%B1%D0%BB%D0%BE%D0%B6%D0%BA%D0%B0%20%D0%BA%20%D1%81%D1%82%D0%B0%D1%82%D1%8C%D0%B5%20%D0%BF%D0%BE%20h2.png" ["UNSAFE_SRC"]=> string(94) "/upload/iblock/6f8/zvlvubegr06iuqe6til10r31opn8fjpc/обложка к статье по h2.png" ["SAFE_SRC"]=> string(166) "/upload/iblock/6f8/zvlvubegr06iuqe6til10r31opn8fjpc/%D0%BE%D0%B1%D0%BB%D0%BE%D0%B6%D0%BA%D0%B0%20%D0%BA%20%D1%81%D1%82%D0%B0%D1%82%D1%8C%D0%B5%20%D0%BF%D0%BE%20h2.png" ["ALT"]=> string(50) "Обзор 3D-сканера Shining 3D EinScan H2" ["TITLE"]=> string(50) "Обзор 3D-сканера Shining 3D EinScan H2" } ["DETAIL_TEXT"]=> string(19841) "
Основные преимущества и функции сканера
EinScan H2 обладает рядом ключевых особенностей, делающих его незаменимым инструментом для профессионалов, занимающихся 3D-сканированием.
Комплектация и распаковка
Приобретая EinScan H2, пользователь получает полный комплект аксессуаров, необходимых для полноценной работы. В набор входят защитный кейс, сам сканер, руководство пользователя, USB-ключ с программным обеспечением, маркеры, калибровочная доска, адаптер питания и кабель для подключения к ПК. Благодаря этому комплекту можно сразу приступить к работе, не нуждаясь в дополнительных покупках.
Подключение и калибровка
Сканер подключается к компьютеру и блоку питания через USB-порт и штепсельную вилку соответственно. Перед началом работы необходимо провести калибровку по следующим параметрам:
-
Калибровка баланса белого: обеспечивает точную передачу цветов.
-
Основная калибровка сканера: настраивает основные параметры для точного сканирования.
-
Быстрая калибровка сканера: ускоряет процесс настройки для оперативного использования.
Каждый этап калибровки включает установку калибровочной пластины и направление сканера согласно подсказкам на экране. После успешной калибровки можно сразу приступать к сканированию.
Технология сканирования
EinScan H2 использует комбинированную технологию сканирования, объединяющую светодиодный и инфракрасный свет, что обеспечивает высокую точность и детализацию. Светодиодная подсветка обеспечивает быстрое и точное сканирование, а инфракрасный свет VCSEL идеально подходит для работы с темными поверхностями и в условиях яркого освещения.
Разрешение
Сканер оснащен камерой с разрешением 5 Мп, что позволяет создавать цветные и текстурные 3D-модели с высокой степенью точности. Она достигает до 0,05 мм, а гибридный источник света делает EinScan H2 идеальным решением для профессионалов, которым требуется быстрое и качественное сканирование.
Сканирование лица и тела
Благодаря инфракрасной технологии сканер комфортно фиксирует лицо и тело человека, не испытывая затруднений при сканировании светлых и темных волос. Гибкий алгоритм в инфракрасном режиме обеспечивает плавную и быструю фиксацию данных с автокомпенсацией незначительных движений.
Сравнение с предыдущей моделью
EinScan H2 превосходит EinScan H по следующим параметрам:
-
Улучшенная камера с разрешением 5 МП для более качественных и ярких цветов
-
Повышенная точность в инфракрасном режиме благодаря трем VCSEL-прожекторам
-
Регулируемое рабочее расстояние в режимах белого и инфракрасного света.
-
Новый алгоритм захвата волос и автоматическая компенсация движений.
-
Скорость сканирования
EinScan H2 обеспечивает быстрое сканирование с впечатляющей скоростью: 1,200,000 точек в секунду в режиме белого света и 1,060,000 точек в секунду в инфракрасном режиме. Диапазон рабочих расстояний составляет от 200 мм до 700 мм в режиме белого света и от 200 мм до 1500 мм в инфракрасном режиме.
Программное обеспечение и примеры отсканированных объектов
В комплект входит программное обеспечение EXScanH для обработки и редактирования данных. Оно поддерживает широкий спектр форматов, таких как OBJ, STL, ASC, PLY, P3, 3MF, что обеспечивает совместимость с различными программами. ПО отличается простотой использования, интуитивным интерфейсом и интеллектуальными индикаторами качества данных.
EinScan H2 - это многофункциональный 3D-сканер, который удовлетворит потребности профессионалов в различных областях, обеспечивая высокое качество и точность сканирования.
Области применения
3D-сканер Shining 3D EinScan H2 находит свое применение в самых разнообразных областях, таких как медицина, культура, образование и дизайн.
В частности, в медицинской сфере это устройство оказывается незаменимым инструментом для создания детализированных моделей человеческого тела. Они особенно востребованы при изготовлении индивидуальных протезов, ортопедических средств и стоматологических имплантатов. Благодаря технологии инфракрасной подсветки, сканер способен захватывать даже мельчайшие детали, что существенно улучшает качество конечного продукта.
В области культуры и искусства данный сканер оказывается полезным для оцифровки произведений искусства и исторических артефактов, что позволяет сохранить их в цифровом формате для будущих поколений.
В образовательных учреждениях EinScan H2 используется для обучения студентов основам 3D-моделирования и прототипирования, открывая тем самым новые горизонты для научных исследований и инновационных проектов.
В сфере дизайна и промышленного производства сканер играет ключевую роль в создании точных 3D-моделей прототипов, что значительно ускоряет процесс разработки и выпуска новых изделий.
Удобство использования
Компактный и продуманный дизайн сканера обеспечивает его максимальное удобство в эксплуатации при любых условиях. Размеры устройства составляют 108 мм * 110 мм * 237 мм, при этом его вес всего 731,1 грамма, что делает его легко переносимым и удобным в использовании.
Рабочая температура сканера колеблется от 0°C до 40°C, что позволяет применять его в различных климатических условиях. Эргономичный дизайн и простота управления делают EinScan H2 доступным для пользователей с любым уровнем подготовки. В комплекте с устройством поставляется интуитивно понятное программное обеспечение, которое позволяет быстро и легко обрабатывать полученные данные и создавать точные 3D-модели. Таким образом, пользователи могут сосредоточиться на своих проектах, не тратя время на сложные настройки и обработку данных.
Заключение
Shining EinScan H2 представляет собой инновационный 3D-сканер, который объединяет в себе высокую скорость, точность и простоту использования. С его помощью пользователи могут быстро и легко создавать трехмерные модели объектов с высоким разрешением и качеством. Благодаря множеству функций и широкому спектру применения, это устройство подходит для решения разнообразных задач и удовлетворяет потребности самых разных пользователей. Независимо от того, работаете ли вы в медицине, образовании, дизайне или культуре, EinScan H2 станет вашим незаменимым помощником, обеспечивая высокое качество и точность результатов.
Технические характеристики
|
Режим сканирования |
Режим белого света |
ИК-режим |
|
Источник света |
Белый светодиодный свет, видимый |
Инфракрасный свет VCSEL, невидимый |
|
Точность сканирования |
До 0,05 мм |
До 0,1 мм |
|
Объемная точность |
0,05 мм+0,1 мм/м |
0,1 мм+0,3 мм/м |
|
Расстояние между точками |
0,2 мм - 3 мм |
|
|
Наилучшее рабочее расстояние |
470 мм |
|
|
Эффективное рабочее расстояние (диапазон) |
200 мм - 700 мм |
200 мм - 1500 мм |
|
Максимальный угол обзора |
420 мм*440 мм |
780 мм*900 мм |
|
Скорость сканирования |
1 200 000 точек/с |
1 060 000 точек/с |
|
Разрешение текстуры |
5 МП |
|
|
Режимы выравнивания |
Выравнивание маркеров, выравнивание элементов, гибридное выравнивание, выравнивание текстур |
Выравнивание элементов, гибридное выравнивание, выравнивание текстур, выравнивание по карте маркеров |
|
Безопасность |
Светодиодная подсветка (безопасная для глаз) |
КЛАСС I (безопасный для глаз) |
|
Встроенная цветная камера |
Да |
|
|
Сканирование текстуры |
Да |
|
|
Программное обеспечение в комплекте |
EXScan H; Solid Edge SHINING 3D Edition |
|
|
Выходные форматы |
OBJ, STL, ASC, PLY, P3, 3MF |
|
|
Габариты |
108 мм*110 мм*237 мм |
|
|
Вес сканера |
731.1 г |
|
|
Рабочая температура (диапазон) |
0°C ~ 40°C |
|
|
Диапазон рабочей влажности |
10% РХ ~ 90% РХ |
|
|
Сертификаты |
CE, FCC, ROHS, WEEE,KC |
|
|
Интерфейс |
USB 3.0 |
|
|
Электропитание |
ПОСТОЯННЫЙ ТОК: 12 В, 5,0 А |
|
|
Рекомендуемая конфигурация |
ОС: Win10/11, 64-бит; Видеокарта: NVIDIA GTX/RTX, RTX2060 или лучше; Видеопамять: ≥6 ГБ; Процессор: Intel I7- 11700 или лучше; память: ≥64 ГБ |
|
|
Необходимая конфигурация |
ОС: Win10, 64-бит; Видеокарта: NVIDIA GTX1060; Видео память: ≥4 Гб; Процессор: Intel I7-8700; память: ≥16 ГБ |
|
" ["DETAIL_PICTURE"]=> array(20) { ["ID"]=> string(5) "43059" ["TIMESTAMP_X"]=> string(19) "08.08.2024 17:52:07" ["MODULE_ID"]=> string(6) "iblock" ["HEIGHT"]=> string(3) "828" ["WIDTH"]=> string(4) "1472" ["FILE_SIZE"]=> string(6) "361174" ["CONTENT_TYPE"]=> string(9) "image/png" ["SUBDIR"]=> string(43) "iblock/d41/ooxav2maoky8ru83vrhgir94lnul03n2" ["FILE_NAME"]=> string(42) "обложка к статье по h2.png" ["ORIGINAL_NAME"]=> string(42) "обложка к статье по h2.png" ["DESCRIPTION"]=> string(0) "" ["HANDLER_ID"]=> NULL ["EXTERNAL_ID"]=> string(32) "8fd7c285f1e19927c0d374c154e8553b" ["VERSION_ORIGINAL_ID"]=> NULL ["META"]=> string(0) "" ["SRC"]=> string(166) "/upload/iblock/d41/ooxav2maoky8ru83vrhgir94lnul03n2/%D0%BE%D0%B1%D0%BB%D0%BE%D0%B6%D0%BA%D0%B0%20%D0%BA%20%D1%81%D1%82%D0%B0%D1%82%D1%8C%D0%B5%20%D0%BF%D0%BE%20h2.png" ["UNSAFE_SRC"]=> string(94) "/upload/iblock/d41/ooxav2maoky8ru83vrhgir94lnul03n2/обложка к статье по h2.png" ["SAFE_SRC"]=> string(166) "/upload/iblock/d41/ooxav2maoky8ru83vrhgir94lnul03n2/%D0%BE%D0%B1%D0%BB%D0%BE%D0%B6%D0%BA%D0%B0%20%D0%BA%20%D1%81%D1%82%D0%B0%D1%82%D1%8C%D0%B5%20%D0%BF%D0%BE%20h2.png" ["ALT"]=> string(50) "Обзор 3D-сканера Shining 3D EinScan H2" ["TITLE"]=> string(50) "Обзор 3D-сканера Shining 3D EinScan H2" } ["DATE_ACTIVE_FROM"]=> string(10) "08.08.2024" ["ACTIVE_FROM"]=> string(10) "08.08.2024" ["DATE_ACTIVE_TO"]=> NULL ["ACTIVE_TO"]=> NULL } ["PROPERTIES"]=> array(7) { ["PICS_NEWS"]=> array(36) { ["ID"]=> string(1) "1" ["TIMESTAMP_X"]=> string(19) "2023-08-08 13:12:21" ["IBLOCK_ID"]=> string(1) "1" ["NAME"]=> string(33) "Картинки новостей" ["ACTIVE"]=> string(1) "Y" ["SORT"]=> string(3) "500" ["CODE"]=> string(9) "PICS_NEWS" ["DEFAULT_VALUE"]=> string(0) "" ["PROPERTY_TYPE"]=> string(1) "F" ["ROW_COUNT"]=> string(1) "1" ["COL_COUNT"]=> string(2) "30" ["LIST_TYPE"]=> string(1) "L" ["MULTIPLE"]=> string(1) "Y" ["XML_ID"]=> string(3) "240" ["FILE_TYPE"]=> string(24) "jpg, gif, bmp, png, jpeg" ["MULTIPLE_CNT"]=> string(1) "5" ["TMP_ID"]=> NULL ["LINK_IBLOCK_ID"]=> string(1) "0" ["WITH_DESCRIPTION"]=> string(1) "N" ["SEARCHABLE"]=> string(1) "N" ["FILTRABLE"]=> string(1) "N" ["IS_REQUIRED"]=> string(1) "N" ["VERSION"]=> string(1) "1" ["USER_TYPE"]=> NULL ["USER_TYPE_SETTINGS"]=> string(6) "a:0:{}" ["HINT"]=> string(0) "" ["PROPERTY_VALUE_ID"]=> bool(false) ["VALUE"]=> bool(false) ["DESCRIPTION"]=> bool(false) ["VALUE_ENUM"]=> NULL ["VALUE_XML_ID"]=> NULL ["VALUE_SORT"]=> NULL ["~VALUE"]=> bool(false) ["~DESCRIPTION"]=> bool(false) ["~NAME"]=> string(33) "Картинки новостей" ["~DEFAULT_VALUE"]=> string(0) "" } ["TYPE_POST"]=> &array(37) { ["ID"]=> string(2) "26" ["TIMESTAMP_X"]=> string(19) "2023-08-08 13:12:21" ["IBLOCK_ID"]=> string(1) "1" ["NAME"]=> string(17) "Тип поста" ["ACTIVE"]=> string(1) "Y" ["SORT"]=> string(3) "500" ["CODE"]=> string(9) "TYPE_POST" ["DEFAULT_VALUE"]=> string(0) "" ["PROPERTY_TYPE"]=> string(1) "L" ["ROW_COUNT"]=> string(1) "1" ["COL_COUNT"]=> string(2) "30" ["LIST_TYPE"]=> string(1) "L" ["MULTIPLE"]=> string(1) "N" ["XML_ID"]=> NULL ["FILE_TYPE"]=> string(0) "" ["MULTIPLE_CNT"]=> string(1) "5" ["TMP_ID"]=> NULL ["LINK_IBLOCK_ID"]=> string(1) "0" ["WITH_DESCRIPTION"]=> string(1) "N" ["SEARCHABLE"]=> string(1) "N" ["FILTRABLE"]=> string(1) "Y" ["IS_REQUIRED"]=> string(1) "N" ["VERSION"]=> string(1) "1" ["USER_TYPE"]=> NULL ["USER_TYPE_SETTINGS"]=> string(6) "a:0:{}" ["HINT"]=> string(0) "" ["PROPERTY_VALUE_ID"]=> string(6) "242755" ["VALUE"]=> string(12) "Статьи" ["DESCRIPTION"]=> NULL ["VALUE_ENUM"]=> string(12) "Статьи" ["VALUE_XML_ID"]=> string(32) "59bbd8886dc571e0a99ab66d5247803e" ["VALUE_SORT"]=> string(3) "500" ["VALUE_ENUM_ID"]=> string(2) "19" ["~VALUE"]=> string(12) "Статьи" ["~DESCRIPTION"]=> NULL ["~NAME"]=> string(17) "Тип поста" ["~DEFAULT_VALUE"]=> string(0) "" } ["FORUM_TOPIC_ID"]=> array(36) { ["ID"]=> string(3) "195" ["TIMESTAMP_X"]=> string(19) "2023-08-08 13:12:21" ["IBLOCK_ID"]=> string(1) "1" ["NAME"]=> string(53) "Тема форума для комментариев" ["ACTIVE"]=> string(1) "Y" ["SORT"]=> string(3) "500" ["CODE"]=> string(14) "FORUM_TOPIC_ID" ["DEFAULT_VALUE"]=> string(0) "" ["PROPERTY_TYPE"]=> string(1) "N" ["ROW_COUNT"]=> string(1) "1" ["COL_COUNT"]=> string(2) "30" ["LIST_TYPE"]=> string(1) "L" ["MULTIPLE"]=> string(1) "N" ["XML_ID"]=> NULL ["FILE_TYPE"]=> string(0) "" ["MULTIPLE_CNT"]=> string(1) "5" ["TMP_ID"]=> NULL ["LINK_IBLOCK_ID"]=> string(1) "0" ["WITH_DESCRIPTION"]=> string(1) "N" ["SEARCHABLE"]=> string(1) "N" ["FILTRABLE"]=> string(1) "N" ["IS_REQUIRED"]=> string(1) "N" ["VERSION"]=> string(1) "1" ["USER_TYPE"]=> NULL ["USER_TYPE_SETTINGS"]=> string(6) "a:0:{}" ["HINT"]=> string(0) "" ["PROPERTY_VALUE_ID"]=> NULL ["VALUE"]=> string(0) "" ["DESCRIPTION"]=> string(0) "" ["VALUE_ENUM"]=> NULL ["VALUE_XML_ID"]=> NULL ["VALUE_SORT"]=> NULL ["~VALUE"]=> string(0) "" ["~DESCRIPTION"]=> string(0) "" ["~NAME"]=> string(53) "Тема форума для комментариев" ["~DEFAULT_VALUE"]=> string(0) "" } ["FORUM_MESSAGE_CNT"]=> array(36) { ["ID"]=> string(3) "196" ["TIMESTAMP_X"]=> string(19) "2023-08-08 13:12:21" ["IBLOCK_ID"]=> string(1) "1" ["NAME"]=> string(65) "Количество комментариев к элементу" ["ACTIVE"]=> string(1) "Y" ["SORT"]=> string(3) "500" ["CODE"]=> string(17) "FORUM_MESSAGE_CNT" ["DEFAULT_VALUE"]=> string(0) "" ["PROPERTY_TYPE"]=> string(1) "N" ["ROW_COUNT"]=> string(1) "1" ["COL_COUNT"]=> string(2) "30" ["LIST_TYPE"]=> string(1) "L" ["MULTIPLE"]=> string(1) "N" ["XML_ID"]=> NULL ["FILE_TYPE"]=> string(0) "" ["MULTIPLE_CNT"]=> string(1) "5" ["TMP_ID"]=> NULL ["LINK_IBLOCK_ID"]=> string(1) "0" ["WITH_DESCRIPTION"]=> string(1) "N" ["SEARCHABLE"]=> string(1) "N" ["FILTRABLE"]=> string(1) "N" ["IS_REQUIRED"]=> string(1) "N" ["VERSION"]=> string(1) "1" ["USER_TYPE"]=> NULL ["USER_TYPE_SETTINGS"]=> string(6) "a:0:{}" ["HINT"]=> string(0) "" ["PROPERTY_VALUE_ID"]=> NULL ["VALUE"]=> string(0) "" ["DESCRIPTION"]=> string(0) "" ["VALUE_ENUM"]=> NULL ["VALUE_XML_ID"]=> NULL ["VALUE_SORT"]=> NULL ["~VALUE"]=> string(0) "" ["~DESCRIPTION"]=> string(0) "" ["~NAME"]=> string(65) "Количество комментариев к элементу" ["~DEFAULT_VALUE"]=> string(0) "" } ["TAG"]=> array(36) { ["ID"]=> string(3) "224" ["TIMESTAMP_X"]=> string(19) "2023-08-08 13:12:21" ["IBLOCK_ID"]=> string(1) "1" ["NAME"]=> string(8) "Теги" ["ACTIVE"]=> string(1) "Y" ["SORT"]=> string(3) "500" ["CODE"]=> string(3) "TAG" ["DEFAULT_VALUE"]=> string(0) "" ["PROPERTY_TYPE"]=> string(1) "S" ["ROW_COUNT"]=> string(1) "1" ["COL_COUNT"]=> string(2) "30" ["LIST_TYPE"]=> string(1) "L" ["MULTIPLE"]=> string(1) "Y" ["XML_ID"]=> NULL ["FILE_TYPE"]=> string(0) "" ["MULTIPLE_CNT"]=> string(1) "5" ["TMP_ID"]=> NULL ["LINK_IBLOCK_ID"]=> string(1) "0" ["WITH_DESCRIPTION"]=> string(1) "N" ["SEARCHABLE"]=> string(1) "N" ["FILTRABLE"]=> string(1) "N" ["IS_REQUIRED"]=> string(1) "N" ["VERSION"]=> string(1) "1" ["USER_TYPE"]=> NULL ["USER_TYPE_SETTINGS"]=> string(6) "a:0:{}" ["HINT"]=> string(0) "" ["PROPERTY_VALUE_ID"]=> array(3) { [0]=> string(6) "242751" [1]=> string(6) "242752" [2]=> string(6) "242753" } ["VALUE"]=> array(3) { [0]=> string(12) "Обзоры" [1]=> string(15) "3D-сканер" [2]=> string(10) "Shining 3D" } ["DESCRIPTION"]=> array(3) { [0]=> string(0) "" [1]=> string(0) "" [2]=> string(0) "" } ["VALUE_ENUM"]=> NULL ["VALUE_XML_ID"]=> NULL ["VALUE_SORT"]=> NULL ["~VALUE"]=> array(3) { [0]=> string(12) "Обзоры" [1]=> string(15) "3D-сканер" [2]=> string(10) "Shining 3D" } ["~DESCRIPTION"]=> array(3) { [0]=> string(0) "" [1]=> string(0) "" [2]=> string(0) "" } ["~NAME"]=> string(8) "Теги" ["~DEFAULT_VALUE"]=> string(0) "" } ["FOR_PRODUCT"]=> array(36) { ["ID"]=> string(3) "253" ["TIMESTAMP_X"]=> string(19) "2023-08-08 13:12:21" ["IBLOCK_ID"]=> string(1) "1" ["NAME"]=> string(30) "Обзор для товара" ["ACTIVE"]=> string(1) "Y" ["SORT"]=> string(3) "500" ["CODE"]=> string(11) "FOR_PRODUCT" ["DEFAULT_VALUE"]=> string(0) "" ["PROPERTY_TYPE"]=> string(1) "E" ["ROW_COUNT"]=> string(1) "1" ["COL_COUNT"]=> string(2) "30" ["LIST_TYPE"]=> string(1) "L" ["MULTIPLE"]=> string(1) "Y" ["XML_ID"]=> NULL ["FILE_TYPE"]=> string(0) "" ["MULTIPLE_CNT"]=> string(1) "5" ["TMP_ID"]=> NULL ["LINK_IBLOCK_ID"]=> string(1) "7" ["WITH_DESCRIPTION"]=> string(1) "N" ["SEARCHABLE"]=> string(1) "N" ["FILTRABLE"]=> string(1) "N" ["IS_REQUIRED"]=> string(1) "N" ["VERSION"]=> string(1) "1" ["USER_TYPE"]=> NULL ["USER_TYPE_SETTINGS"]=> string(6) "a:0:{}" ["HINT"]=> string(0) "" ["PROPERTY_VALUE_ID"]=> array(1) { [0]=> string(6) "242754" } ["VALUE"]=> array(1) { [0]=> string(4) "8682" } ["DESCRIPTION"]=> array(1) { [0]=> string(0) "" } ["VALUE_ENUM"]=> NULL ["VALUE_XML_ID"]=> NULL ["VALUE_SORT"]=> NULL ["~VALUE"]=> array(1) { [0]=> string(4) "8682" } ["~DESCRIPTION"]=> array(1) { [0]=> string(0) "" } ["~NAME"]=> string(30) "Обзор для товара" ["~DEFAULT_VALUE"]=> string(0) "" } ["CONTENTS_LIST"]=> array(36) { ["ID"]=> string(3) "273" ["TIMESTAMP_X"]=> string(19) "2023-08-08 13:12:21" ["IBLOCK_ID"]=> string(1) "1" ["NAME"]=> string(20) "Оглавление" ["ACTIVE"]=> string(1) "Y" ["SORT"]=> string(3) "500" ["CODE"]=> string(13) "CONTENTS_LIST" ["DEFAULT_VALUE"]=> string(0) "" ["PROPERTY_TYPE"]=> string(1) "S" ["ROW_COUNT"]=> string(1) "1" ["COL_COUNT"]=> string(2) "30" ["LIST_TYPE"]=> string(1) "L" ["MULTIPLE"]=> string(1) "Y" ["XML_ID"]=> NULL ["FILE_TYPE"]=> string(0) "" ["MULTIPLE_CNT"]=> string(1) "5" ["TMP_ID"]=> NULL ["LINK_IBLOCK_ID"]=> string(1) "0" ["WITH_DESCRIPTION"]=> string(1) "Y" ["SEARCHABLE"]=> string(1) "N" ["FILTRABLE"]=> string(1) "N" ["IS_REQUIRED"]=> string(1) "N" ["VERSION"]=> string(1) "1" ["USER_TYPE"]=> NULL ["USER_TYPE_SETTINGS"]=> NULL ["HINT"]=> string(0) "" ["PROPERTY_VALUE_ID"]=> bool(false) ["VALUE"]=> bool(false) ["DESCRIPTION"]=> bool(false) ["VALUE_ENUM"]=> NULL ["VALUE_XML_ID"]=> NULL ["VALUE_SORT"]=> NULL ["~VALUE"]=> bool(false) ["~DESCRIPTION"]=> bool(false) ["~NAME"]=> string(20) "Оглавление" ["~DEFAULT_VALUE"]=> string(0) "" } } ["DISPLAY_PROPERTIES"]=> array(1) { ["TYPE_POST"]=> array(38) { ["ID"]=> string(2) "26" ["TIMESTAMP_X"]=> string(19) "2023-08-08 13:12:21" ["IBLOCK_ID"]=> string(1) "1" ["NAME"]=> string(17) "Тип поста" ["ACTIVE"]=> string(1) "Y" ["SORT"]=> string(3) "500" ["CODE"]=> string(9) "TYPE_POST" ["DEFAULT_VALUE"]=> string(0) "" ["PROPERTY_TYPE"]=> string(1) "L" ["ROW_COUNT"]=> string(1) "1" ["COL_COUNT"]=> string(2) "30" ["LIST_TYPE"]=> string(1) "L" ["MULTIPLE"]=> string(1) "N" ["XML_ID"]=> NULL ["FILE_TYPE"]=> string(0) "" ["MULTIPLE_CNT"]=> string(1) "5" ["TMP_ID"]=> NULL ["LINK_IBLOCK_ID"]=> string(1) "0" ["WITH_DESCRIPTION"]=> string(1) "N" ["SEARCHABLE"]=> string(1) "N" ["FILTRABLE"]=> string(1) "Y" ["IS_REQUIRED"]=> string(1) "N" ["VERSION"]=> string(1) "1" ["USER_TYPE"]=> NULL ["USER_TYPE_SETTINGS"]=> string(6) "a:0:{}" ["HINT"]=> string(0) "" ["PROPERTY_VALUE_ID"]=> string(6) "242755" ["VALUE"]=> string(12) "Статьи" ["DESCRIPTION"]=> NULL ["VALUE_ENUM"]=> string(12) "Статьи" ["VALUE_XML_ID"]=> string(32) "59bbd8886dc571e0a99ab66d5247803e" ["VALUE_SORT"]=> string(3) "500" ["VALUE_ENUM_ID"]=> string(2) "19" ["~VALUE"]=> string(12) "Статьи" ["~DESCRIPTION"]=> NULL ["~NAME"]=> string(17) "Тип поста" ["~DEFAULT_VALUE"]=> string(0) "" ["DISPLAY_VALUE"]=> string(12) "Статьи" } } ["IBLOCK"]=> array(94) { ["ID"]=> string(1) "1" ["~ID"]=> string(1) "1" ["TIMESTAMP_X"]=> string(19) "12.10.2022 12:52:28" ["~TIMESTAMP_X"]=> string(19) "12.10.2022 12:52:28" ["IBLOCK_TYPE_ID"]=> string(4) "news" ["~IBLOCK_TYPE_ID"]=> string(4) "news" ["LID"]=> string(2) "s1" ["~LID"]=> string(2) "s1" ["CODE"]=> string(4) "news" ["~CODE"]=> string(4) "news" ["API_CODE"]=> NULL ["~API_CODE"]=> NULL ["REST_ON"]=> string(1) "N" ["~REST_ON"]=> string(1) "N" ["NAME"]=> string(14) "Новости" ["~NAME"]=> string(14) "Новости" ["ACTIVE"]=> string(1) "Y" ["~ACTIVE"]=> string(1) "Y" ["SORT"]=> string(3) "500" ["~SORT"]=> string(3) "500" ["LIST_PAGE_URL"]=> string(6) "/blog/" ["~LIST_PAGE_URL"]=> string(6) "/blog/" ["DETAIL_PAGE_URL"]=> string(31) "#SITE_DIR#/blog/#ELEMENT_CODE#/" ["~DETAIL_PAGE_URL"]=> string(31) "#SITE_DIR#/blog/#ELEMENT_CODE#/" ["SECTION_PAGE_URL"]=> NULL ["~SECTION_PAGE_URL"]=> NULL ["CANONICAL_PAGE_URL"]=> string(0) "" ["~CANONICAL_PAGE_URL"]=> string(0) "" ["PICTURE"]=> NULL ["~PICTURE"]=> NULL ["DESCRIPTION"]=> string(0) "" ["~DESCRIPTION"]=> string(0) "" ["DESCRIPTION_TYPE"]=> string(4) "text" ["~DESCRIPTION_TYPE"]=> string(4) "text" ["RSS_TTL"]=> string(2) "24" ["~RSS_TTL"]=> string(2) "24" ["RSS_ACTIVE"]=> string(1) "Y" ["~RSS_ACTIVE"]=> string(1) "Y" ["RSS_FILE_ACTIVE"]=> string(1) "N" ["~RSS_FILE_ACTIVE"]=> string(1) "N" ["RSS_FILE_LIMIT"]=> string(1) "0" ["~RSS_FILE_LIMIT"]=> string(1) "0" ["RSS_FILE_DAYS"]=> string(1) "0" ["~RSS_FILE_DAYS"]=> string(1) "0" ["RSS_YANDEX_ACTIVE"]=> string(1) "N" ["~RSS_YANDEX_ACTIVE"]=> string(1) "N" ["XML_ID"]=> string(15) "clothes_news_s1" ["~XML_ID"]=> string(15) "clothes_news_s1" ["TMP_ID"]=> string(32) "461b1136da34d79b381d324731449df0" ["~TMP_ID"]=> string(32) "461b1136da34d79b381d324731449df0" ["INDEX_ELEMENT"]=> string(1) "Y" ["~INDEX_ELEMENT"]=> string(1) "Y" ["INDEX_SECTION"]=> string(1) "N" ["~INDEX_SECTION"]=> string(1) "N" ["WORKFLOW"]=> string(1) "N" ["~WORKFLOW"]=> string(1) "N" ["BIZPROC"]=> string(1) "N" ["~BIZPROC"]=> string(1) "N" ["SECTION_CHOOSER"]=> string(1) "L" ["~SECTION_CHOOSER"]=> string(1) "L" ["LIST_MODE"]=> string(0) "" ["~LIST_MODE"]=> string(0) "" ["RIGHTS_MODE"]=> string(1) "S" ["~RIGHTS_MODE"]=> string(1) "S" ["SECTION_PROPERTY"]=> string(1) "Y" ["~SECTION_PROPERTY"]=> string(1) "Y" ["PROPERTY_INDEX"]=> string(1) "N" ["~PROPERTY_INDEX"]=> string(1) "N" ["VERSION"]=> string(1) "1" ["~VERSION"]=> string(1) "1" ["LAST_CONV_ELEMENT"]=> string(1) "0" ["~LAST_CONV_ELEMENT"]=> string(1) "0" ["SOCNET_GROUP_ID"]=> NULL ["~SOCNET_GROUP_ID"]=> NULL ["EDIT_FILE_BEFORE"]=> string(0) "" ["~EDIT_FILE_BEFORE"]=> string(0) "" ["EDIT_FILE_AFTER"]=> string(0) "" ["~EDIT_FILE_AFTER"]=> string(0) "" ["SECTIONS_NAME"]=> string(14) "Разделы" ["~SECTIONS_NAME"]=> string(14) "Разделы" ["SECTION_NAME"]=> string(12) "Раздел" ["~SECTION_NAME"]=> string(12) "Раздел" ["ELEMENTS_NAME"]=> string(14) "Новости" ["~ELEMENTS_NAME"]=> string(14) "Новости" ["ELEMENT_NAME"]=> string(14) "Элемент" ["~ELEMENT_NAME"]=> string(14) "Элемент" ["FULLTEXT_INDEX"]=> string(1) "N" ["~FULLTEXT_INDEX"]=> string(1) "N" ["EXTERNAL_ID"]=> string(15) "clothes_news_s1" ["~EXTERNAL_ID"]=> string(15) "clothes_news_s1" ["LANG_DIR"]=> string(1) "/" ["~LANG_DIR"]=> string(1) "/" ["SERVER_NAME"]=> string(9) "3dtech.by" ["~SERVER_NAME"]=> string(9) "3dtech.by" } ["SECTION"]=> array(1) { ["PATH"]=> array(0) { } } ["SECTION_URL"]=> string(0) "" ["META_TAGS"]=> array(5) { ["TITLE"]=> string(50) "Обзор 3D-сканера Shining 3D EinScan H2" ["ELEMENT_CHAIN"]=> string(50) "Обзор 3D-сканера Shining 3D EinScan H2" ["BROWSER_TITLE"]=> string(50) "Обзор 3D-сканера Shining 3D EinScan H2" ["KEYWORDS"]=> string(0) "" ["DESCRIPTION"]=> string(0) "" } }

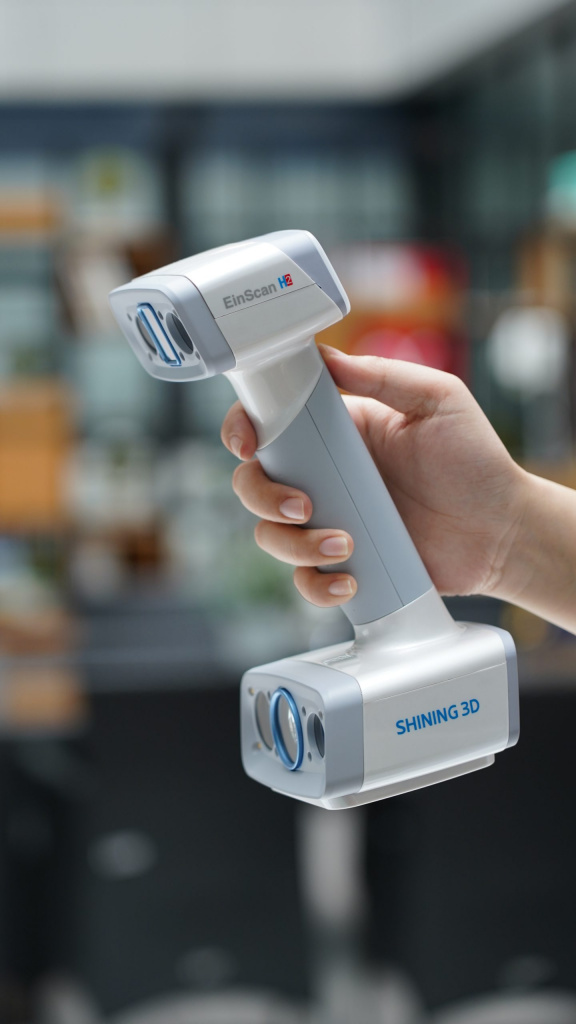

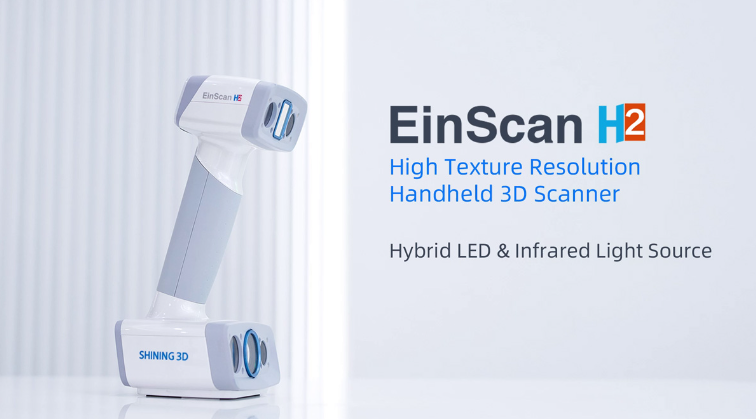

Модель EinScan H2 - это современный и производительный ручной 3D-сканер, разработанный компанией Shining 3D. Он представляет собой усовершенствованную версию предыдущей модели EinScan H, предлагая более высокую точность и улучшенные характеристики. Сканер оборудован тремя инфракрасными VCSEL-прожекторами, что позволяет создавать фотореалистичные текстуры и быстро преобразовывать данные в трехмерные модели, охватывая широкий спектр объектов, включая людей.
Основные преимущества и функции сканера
EinScan H2 обладает рядом ключевых особенностей, делающих его незаменимым инструментом для профессионалов, занимающихся 3D-сканированием.
Комплектация и распаковка
Приобретая EinScan H2, пользователь получает полный комплект аксессуаров, необходимых для полноценной работы. В набор входят защитный кейс, сам сканер, руководство пользователя, USB-ключ с программным обеспечением, маркеры, калибровочная доска, адаптер питания и кабель для подключения к ПК. Благодаря этому комплекту можно сразу приступить к работе, не нуждаясь в дополнительных покупках.
Подключение и калибровка
Сканер подключается к компьютеру и блоку питания через USB-порт и штепсельную вилку соответственно. Перед началом работы необходимо провести калибровку по следующим параметрам:
-
Калибровка баланса белого: обеспечивает точную передачу цветов.
-
Основная калибровка сканера: настраивает основные параметры для точного сканирования.
-
Быстрая калибровка сканера: ускоряет процесс настройки для оперативного использования.
Каждый этап калибровки включает установку калибровочной пластины и направление сканера согласно подсказкам на экране. После успешной калибровки можно сразу приступать к сканированию.
Технология сканирования
EinScan H2 использует комбинированную технологию сканирования, объединяющую светодиодный и инфракрасный свет, что обеспечивает высокую точность и детализацию. Светодиодная подсветка обеспечивает быстрое и точное сканирование, а инфракрасный свет VCSEL идеально подходит для работы с темными поверхностями и в условиях яркого освещения.
Разрешение
Сканер оснащен камерой с разрешением 5 Мп, что позволяет создавать цветные и текстурные 3D-модели с высокой степенью точности. Она достигает до 0,05 мм, а гибридный источник света делает EinScan H2 идеальным решением для профессионалов, которым требуется быстрое и качественное сканирование.
Сканирование лица и тела
Благодаря инфракрасной технологии сканер комфортно фиксирует лицо и тело человека, не испытывая затруднений при сканировании светлых и темных волос. Гибкий алгоритм в инфракрасном режиме обеспечивает плавную и быструю фиксацию данных с автокомпенсацией незначительных движений.
Сравнение с предыдущей моделью
EinScan H2 превосходит EinScan H по следующим параметрам:
-
Улучшенная камера с разрешением 5 МП для более качественных и ярких цветов
-
Повышенная точность в инфракрасном режиме благодаря трем VCSEL-прожекторам
-
Регулируемое рабочее расстояние в режимах белого и инфракрасного света.
-
Новый алгоритм захвата волос и автоматическая компенсация движений.
-
Скорость сканирования
EinScan H2 обеспечивает быстрое сканирование с впечатляющей скоростью: 1,200,000 точек в секунду в режиме белого света и 1,060,000 точек в секунду в инфракрасном режиме. Диапазон рабочих расстояний составляет от 200 мм до 700 мм в режиме белого света и от 200 мм до 1500 мм в инфракрасном режиме.
Программное обеспечение и примеры отсканированных объектов
В комплект входит программное обеспечение EXScanH для обработки и редактирования данных. Оно поддерживает широкий спектр форматов, таких как OBJ, STL, ASC, PLY, P3, 3MF, что обеспечивает совместимость с различными программами. ПО отличается простотой использования, интуитивным интерфейсом и интеллектуальными индикаторами качества данных.
EinScan H2 - это многофункциональный 3D-сканер, который удовлетворит потребности профессионалов в различных областях, обеспечивая высокое качество и точность сканирования.
Области применения
3D-сканер Shining 3D EinScan H2 находит свое применение в самых разнообразных областях, таких как медицина, культура, образование и дизайн.
В частности, в медицинской сфере это устройство оказывается незаменимым инструментом для создания детализированных моделей человеческого тела. Они особенно востребованы при изготовлении индивидуальных протезов, ортопедических средств и стоматологических имплантатов. Благодаря технологии инфракрасной подсветки, сканер способен захватывать даже мельчайшие детали, что существенно улучшает качество конечного продукта.
В области культуры и искусства данный сканер оказывается полезным для оцифровки произведений искусства и исторических артефактов, что позволяет сохранить их в цифровом формате для будущих поколений.
В образовательных учреждениях EinScan H2 используется для обучения студентов основам 3D-моделирования и прототипирования, открывая тем самым новые горизонты для научных исследований и инновационных проектов.
В сфере дизайна и промышленного производства сканер играет ключевую роль в создании точных 3D-моделей прототипов, что значительно ускоряет процесс разработки и выпуска новых изделий.
Удобство использования
Компактный и продуманный дизайн сканера обеспечивает его максимальное удобство в эксплуатации при любых условиях. Размеры устройства составляют 108 мм * 110 мм * 237 мм, при этом его вес всего 731,1 грамма, что делает его легко переносимым и удобным в использовании.
Рабочая температура сканера колеблется от 0°C до 40°C, что позволяет применять его в различных климатических условиях. Эргономичный дизайн и простота управления делают EinScan H2 доступным для пользователей с любым уровнем подготовки. В комплекте с устройством поставляется интуитивно понятное программное обеспечение, которое позволяет быстро и легко обрабатывать полученные данные и создавать точные 3D-модели. Таким образом, пользователи могут сосредоточиться на своих проектах, не тратя время на сложные настройки и обработку данных.
Заключение
Shining EinScan H2 представляет собой инновационный 3D-сканер, который объединяет в себе высокую скорость, точность и простоту использования. С его помощью пользователи могут быстро и легко создавать трехмерные модели объектов с высоким разрешением и качеством. Благодаря множеству функций и широкому спектру применения, это устройство подходит для решения разнообразных задач и удовлетворяет потребности самых разных пользователей. Независимо от того, работаете ли вы в медицине, образовании, дизайне или культуре, EinScan H2 станет вашим незаменимым помощником, обеспечивая высокое качество и точность результатов.
Технические характеристики
|
Режим сканирования |
Режим белого света |
ИК-режим |
|
Источник света |
Белый светодиодный свет, видимый |
Инфракрасный свет VCSEL, невидимый |
|
Точность сканирования |
До 0,05 мм |
До 0,1 мм |
|
Объемная точность |
0,05 мм+0,1 мм/м |
0,1 мм+0,3 мм/м |
|
Расстояние между точками |
0,2 мм - 3 мм |
|
|
Наилучшее рабочее расстояние |
470 мм |
|
|
Эффективное рабочее расстояние (диапазон) |
200 мм - 700 мм |
200 мм - 1500 мм |
|
Максимальный угол обзора |
420 мм*440 мм |
780 мм*900 мм |
|
Скорость сканирования |
1 200 000 точек/с |
1 060 000 точек/с |
|
Разрешение текстуры |
5 МП |
|
|
Режимы выравнивания |
Выравнивание маркеров, выравнивание элементов, гибридное выравнивание, выравнивание текстур |
Выравнивание элементов, гибридное выравнивание, выравнивание текстур, выравнивание по карте маркеров |
|
Безопасность |
Светодиодная подсветка (безопасная для глаз) |
КЛАСС I (безопасный для глаз) |
|
Встроенная цветная камера |
Да |
|
|
Сканирование текстуры |
Да |
|
|
Программное обеспечение в комплекте |
EXScan H; Solid Edge SHINING 3D Edition |
|
|
Выходные форматы |
OBJ, STL, ASC, PLY, P3, 3MF |
|
|
Габариты |
108 мм*110 мм*237 мм |
|
|
Вес сканера |
731.1 г |
|
|
Рабочая температура (диапазон) |
0°C ~ 40°C |
|
|
Диапазон рабочей влажности |
10% РХ ~ 90% РХ |
|
|
Сертификаты |
CE, FCC, ROHS, WEEE,KC |
|
|
Интерфейс |
USB 3.0 |
|
|
Электропитание |
ПОСТОЯННЫЙ ТОК: 12 В, 5,0 А |
|
|
Рекомендуемая конфигурация |
ОС: Win10/11, 64-бит; Видеокарта: NVIDIA GTX/RTX, RTX2060 или лучше; Видеопамять: ≥6 ГБ; Процессор: Intel I7- 11700 или лучше; память: ≥64 ГБ |
|
|
Необходимая конфигурация |
ОС: Win10, 64-бит; Видеокарта: NVIDIA GTX1060; Видео память: ≥4 Гб; Процессор: Intel I7-8700; память: ≥16 ГБ |
|
