Обзор 3D-сканера ScanForm L5
-

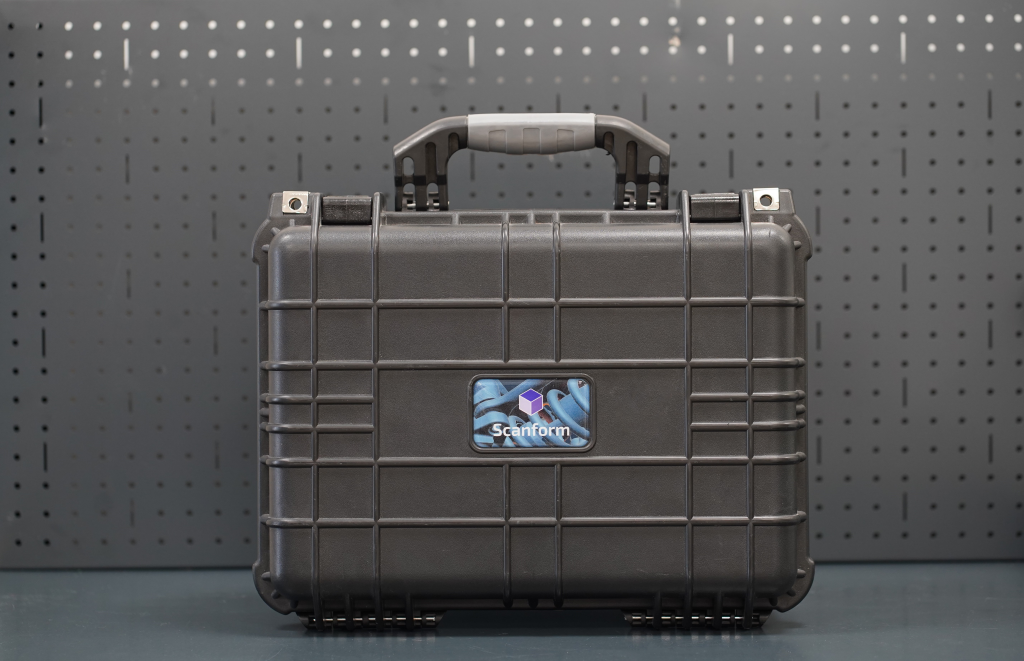

Противоударный кейс
-
3D-сканер с кабелем длиной 5 метров
-
Папку с калибровочной пластиной
-
Блок питания для сканера
-
Аппаратный ключ для запуска программного обеспечения
-
Стартовый комплект светоотражающих самоклеящихся маркеров размером 6 и 3 мм (3154 шт.)
-
Гарантийный талон
-
Лист с регистрационными данными на портале Scanform

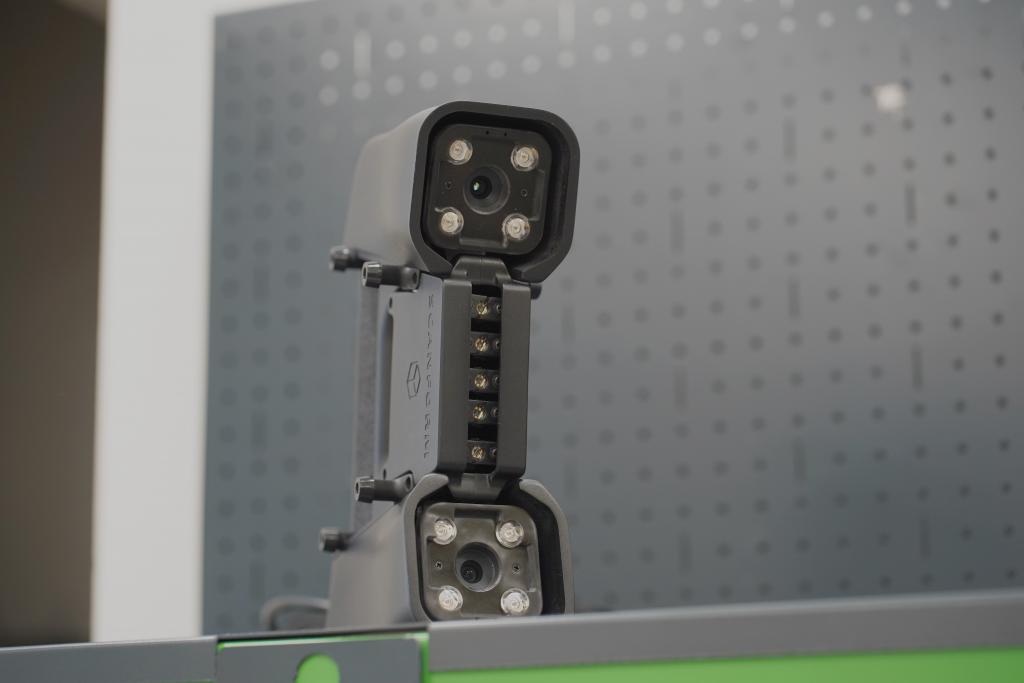

Эргономика и дизайн Scanform L5 продуманы до мелочей. Устройство имеет традиционный корпус с удобной эргономичной рукояткой. Размещение источника света и камер на одной линии делает сканер компактным и позволяет работать в ограниченном пространстве. Вес сканера составляет всего 950 граммов, что позволяет без особых усилий сканировать даже крупные объекты. Кабели защищены качественной оплеткой, что увеличивает их долговечность.
Программное обеспечение Scanform L5 включает в себя собственное ПО «Scanform 3D» с неограниченной лицензией и поддержкой русского и английского языков. Интерфейс программы интуитивно понятен и подходит для пользователей любой квалификации. ПО предоставляет доступ к расширенным настройкам процесса сканирования, что позволяет добиться максимальной точности и качества. Производитель регулярно обновляет ПО и предоставляет техническую поддержку. Программа работает только при наличии электронного ключа, что надежно защищает Scanform 3D от несанкционированного копирования и распространения.
Таким образом, Scanform L5 представляет собой мощный и удобный инструмент для профессионального 3D-сканирования, который сочетает в себе передовые технологии и высокое качество исполнения.
Калибровка и сканирование
Калибровка 3D-сканера с использованием углепластиковых пластин, обладающих низким коэффициентом теплового расширения, осуществляется оперативно и с высокой точностью. В комплекте поставки предусмотрены специальные маркеры, которые необходимо разместить на сканируемом объекте или вокруг него на рабочем столе. Программное обеспечение позволяет вручную настроить маркеры и использовать несколько их видов одновременно, включая сторонние или самодельные. Это обеспечивает гибкость и точность при подготовке к сканированию.
Процесс сканирования темных и матовых поверхностей не требует использования матирующего спрея, что упрощает работу и экономит время. Однако для металлических объектов, которые блестят, применение спрея необходимо, чтобы избежать отражений. Для сканирования блестящих, но не зеркальных поверхностей можно отрегулировать яркость лазерных линий, что позволяет получить качественные результаты без дополнительных манипуляций.

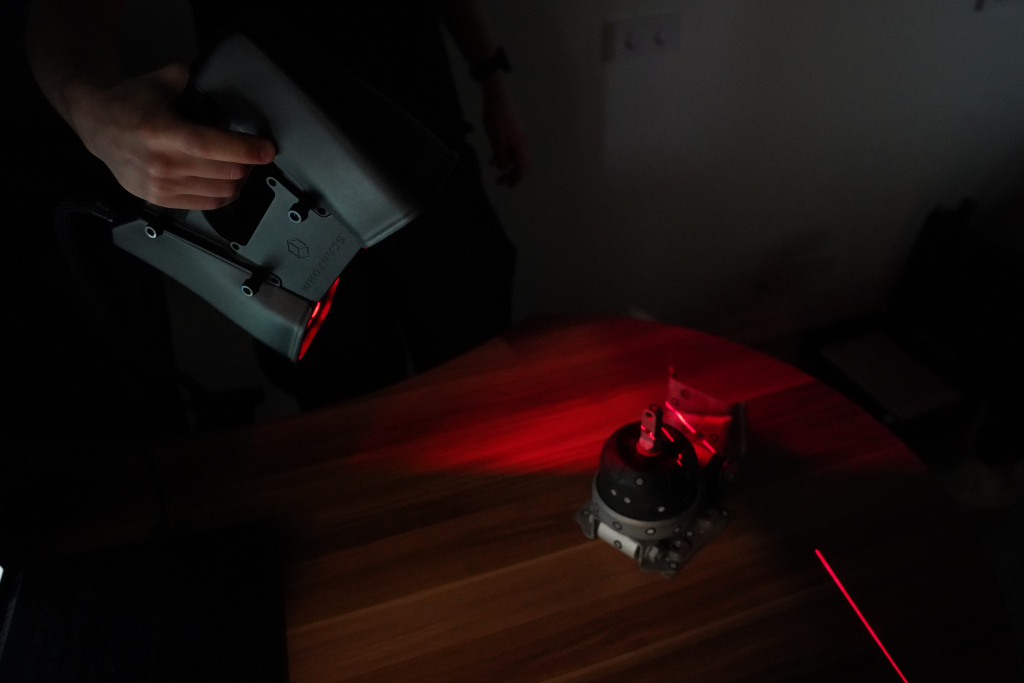

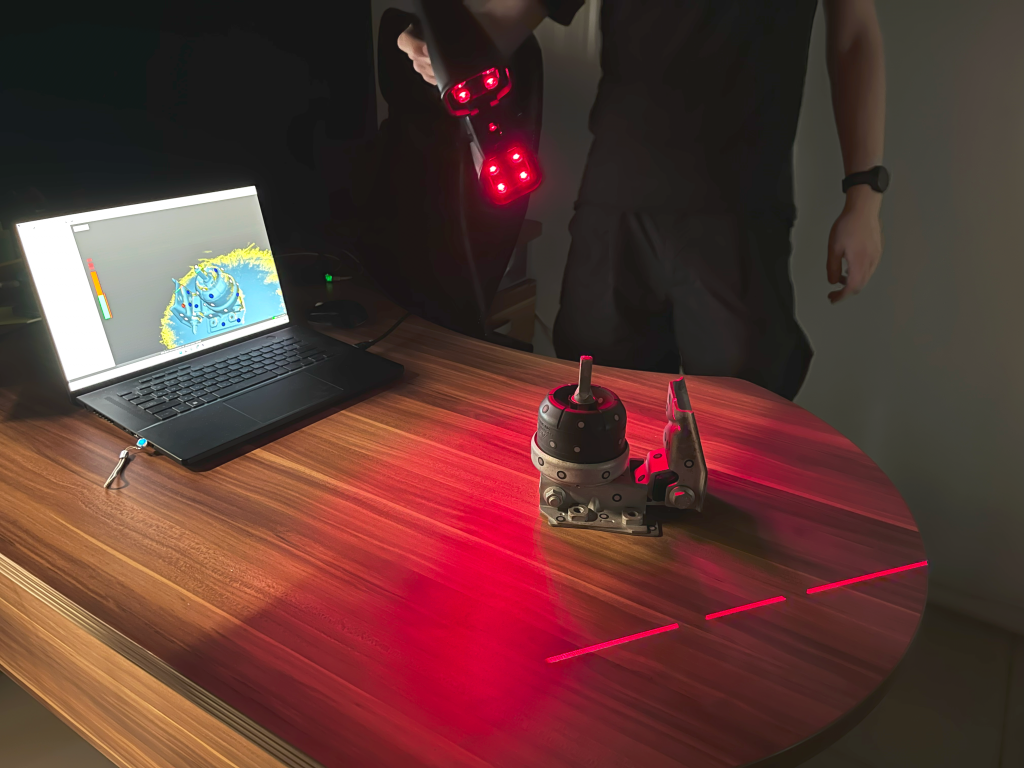

Сканер использует пять красных лазерных линий для захвата объектов, что позволяет эффективно фиксировать углубления и другие особенности геометрии. Для сканирования отверстий и поднутрений предусмотрен режим с одной лазерной линией, обеспечивающий более детализированное сканирование труднодоступных областей. Scanform L5 обеспечивает высокую точность и качество результатов без необходимости использования штатива или поворотного стола. Программное обеспечение позволяет отслеживать промежуточные результаты во время сканирования, что помогает контролировать процесс и вносить коррективы по мере необходимости.
Размеры сканируемых объектов могут варьироваться от 0,1 до 4 метров, а рекомендуемое расстояние для сканирования составляет 300 миллиметров. Это позволяет работать как с мелкими моделями, такими как механические детали, предметы декоративно-прикладного искусства и археологические находки, так и с крупными объектами, включая кузов автомобиля. Такая универсальность делает Scanform L5 идеальным инструментом для различных задач.

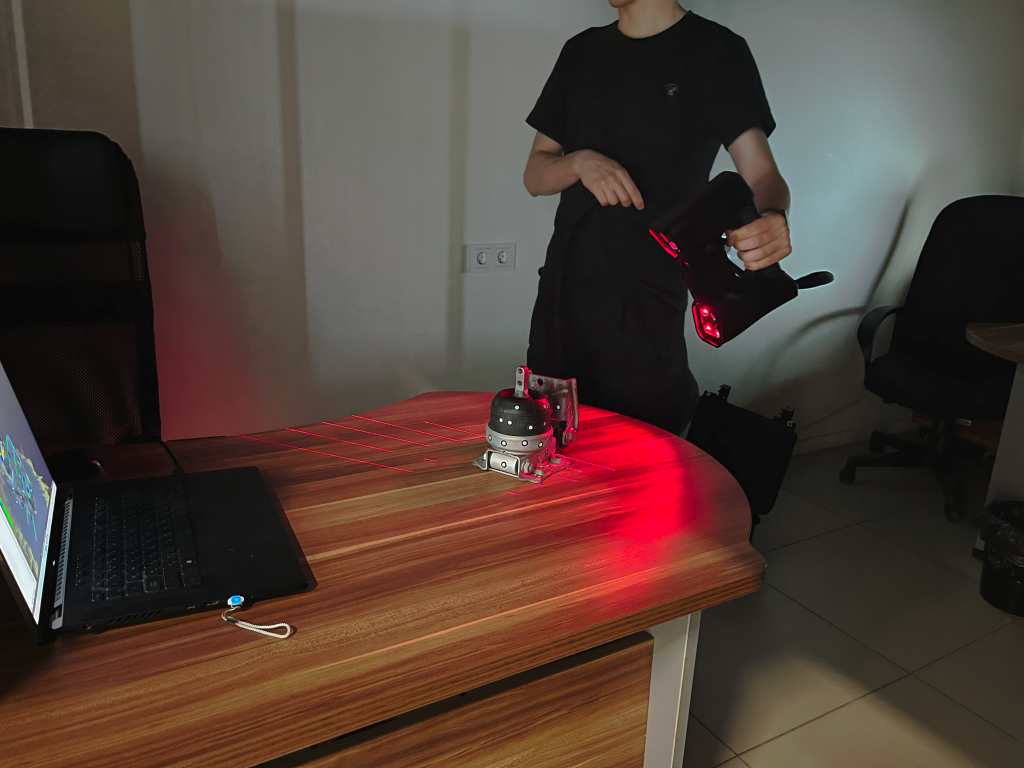

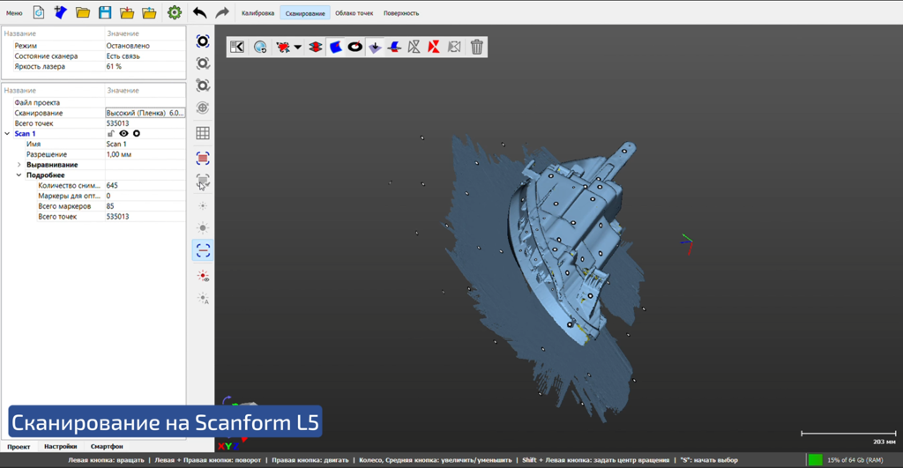

Мы успешно отсканировали глянцевую черную деталь защитного корпуса без применения матирующего спрея, но с использованием самоклеящихся меток. Процесс сканирования занял около 20 минут. Для точного захвата геометрии сильно отражающей и черной поверхности нужно подобрать подходящую яркость лазеров. Мы установили яркость на 90-96% и прошли сканирующими линиями по детали. Яркость лазеров можно регулировать как в интерфейсе программы, так и с помощью клавиатуры на корпусе устройства. Программное обеспечение на этапе постобработки позволяет удалить лишние шумы и получить качественную модель, что значительно упрощает дальнейшую работу с данными.

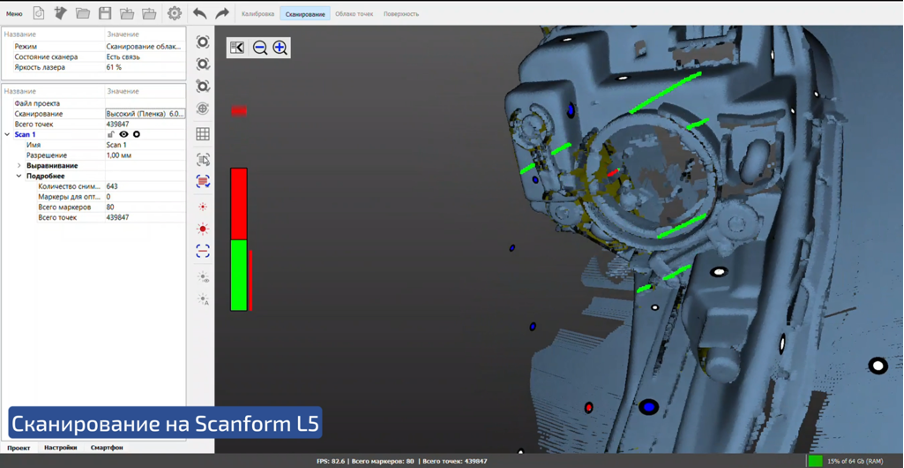

Далее мы отсканировали более крупную промышленную деталь. Автомобильная фара Hyundai Solaris имеет сложные геометрические поднутрения, прозрачное стекло и множество мелких элементов. Для сканирования такой детали нам понадобилось матирование прозрачной поверхности, иначе проецируемые лазерные линии просвечивали бы её насквозь. Сканер захватил внешнюю геометрию изделия и частично отверстие для установки ламп. Глубокие отверстия и ниши вызывают сложности у любых устройств подобной технологии, однако отсканированных данных достаточно для обратного проектирования. Scanform L5 успешно применяется для задач реверс-инжиниринга в автомобильной и других технологичных областях.
Выводы
Scanform L5 успешно справляется со сканированием объектов самых разных форматов, от небольших деталей до крупных промышленных установок. Корпус устройства выполнен в утилитарном стиле и оснащен удобной эргономичной рукоятью, обеспечивающей надежный хват. Программное обеспечение интуитивно понятно и функционально, что делает его подходящим как для начинающих пользователей, так и для профессионалов. В частности, оно предлагает следующие возможности:
-
Гибкую настройку формата и сочетания маркеров;
-
Возможность выбирать различное разрешение для каждого скана в одном проекте;
-
Четкую индикацию оптимального расстояния сканера от сканируемой поверхности;
-
Возможность редактирования отсканированных данных, удаления лишних маркеров и т.д.;
-
Быстрый захват геометрии в режиме пяти параллельных лазерных линий;
-
Режим детализации одной линией для лучшего захвата выемок и углублений;
-
Широкие возможности по оптимизации и постобработке полигональных моделей;
-
Возможность выбора русского или английского языка для работы в программе.
Из незначительных минусов можно отметить отсутствие управляющих кнопок. Однако их отсутствие делает сканер более утилитарным для использования в промышленных условиях. Корпус сканера относительно велик для эксплуатации в труднодоступных местах.
3D-сканер Scanform - это надежный инструмент для контроля качества и реверс-инжиниринга в автомобильной промышленности, дизайне и других отраслях. При всех его преимуществах, включая удобство использования и высокую скорость сканирования, у устройства есть некоторые ограничения, такие как невозможность захвата цветовой текстуры. Однако эти ограничения не снижают качество работы сканера, и он остается востребованным инструментом для широкого спектра задач.
Технические характеристики ScanForm L5:
|
Разрешение |
0.15-4 мм |
|
Погрешность (точность) |
0,06-0,07 мм |
|
Скорость измерений |
550000 т/с |
|
Объемная погрешность |
0,040 мм + 0,070 мм/м |
|
Диапазон размеров объекта (рекомендуемый) |
0,1 – 4 м |
|
ПО в комплекте |
Scanform (собственной разработки) |
|
Зона сканирования |
250х350 мм |
|
Сканирование цветом (текстуры) |
Нет |
|
Сканирование только с маркерами |
Да |
|
Интерфейс подключения сканера и ключа |
2 x USB 3.0 / 3.1 (ключ USB 2.0); |
|
Операционная система (64-bit) |
Windows 11, 10, 8, 7 |
|
Диапазон рабочих температур |
От + 5 до + 40 °C |
|
Диапазон рабочей влажности |
10-90 % (без конденсата) |
|
Класс лазера |
II (безопасный для глаз) |
|
Формат выходных данных |
Экспорт модели: .stl .ply .3mf Экспорт облака точек: .txt .e57 Экспорт маркеров: .txt .asc |
|
Габариты (д,в,ш) |
173 x 94 x 298 мм |
|
Вес устройства |
950 гр |
|
Длина проводов |
5 м |
|
Гарантия |
1 год (опционально до 3-х лет) |
" ["~DETAIL_TEXT"]=> string(20036) "
Немного о компании Scanform: она является российским производителем портативных профессиональных 3D-сканеров, работающих на базе лазерных технологий. История компании началась с группы инженеров, которые искали доступное решение для 3D-сканирования, но существующие на рынке модели оказались слишком дорогими. В результате они приняли решение создать свой собственный продукт, отвечающий их требованиям по качеству и стоимости. Модель Scanform L5, выпущенная в 2021 году, продолжает совершенствоваться и недавно была включена в российский государственный реестр средств измерений.
Перед сканированием
Scanform L5 обладает уникальными возможностями, такими как возможность сканирования черных и отражающих объектов без предварительного матирования. Это может немного повысить уровень шума в сканах, но благодаря использованию маркеров точность остается на высоком уровне. Важно отметить, что L5 – первый российский ручной сканер, использующий технологию триангуляции лазерной сетки. Он оснащен промышленными монохромными камерами с высокочувствительными матрицами и металлическими объективами, что обеспечивает высокое качество сканирования.

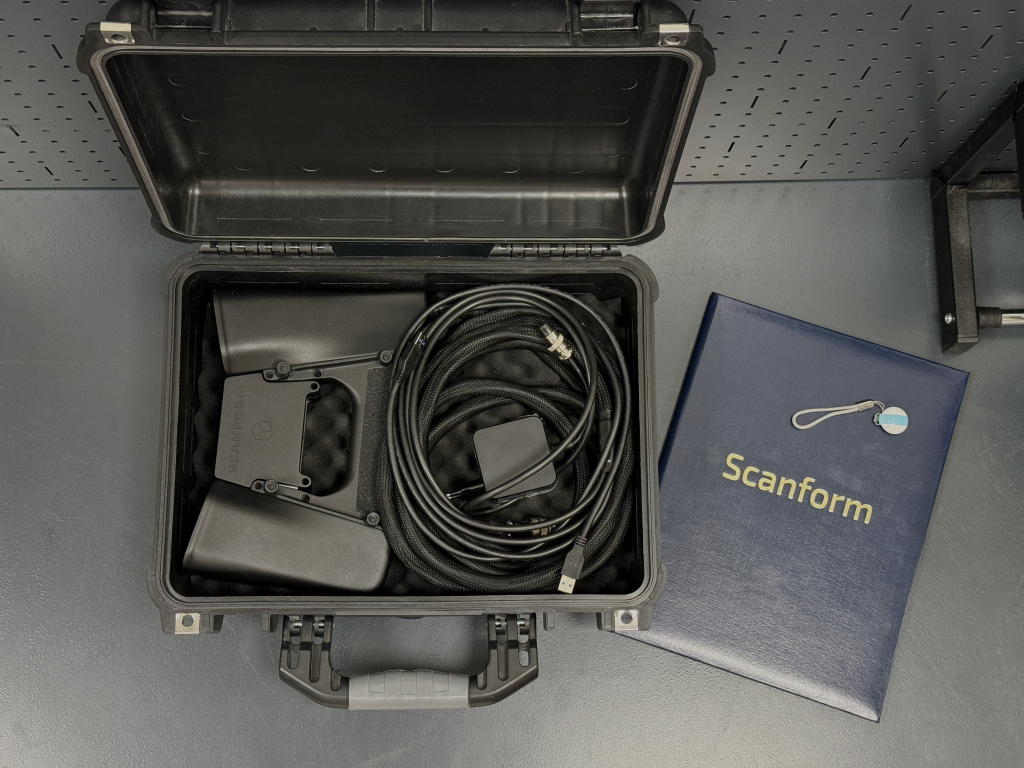

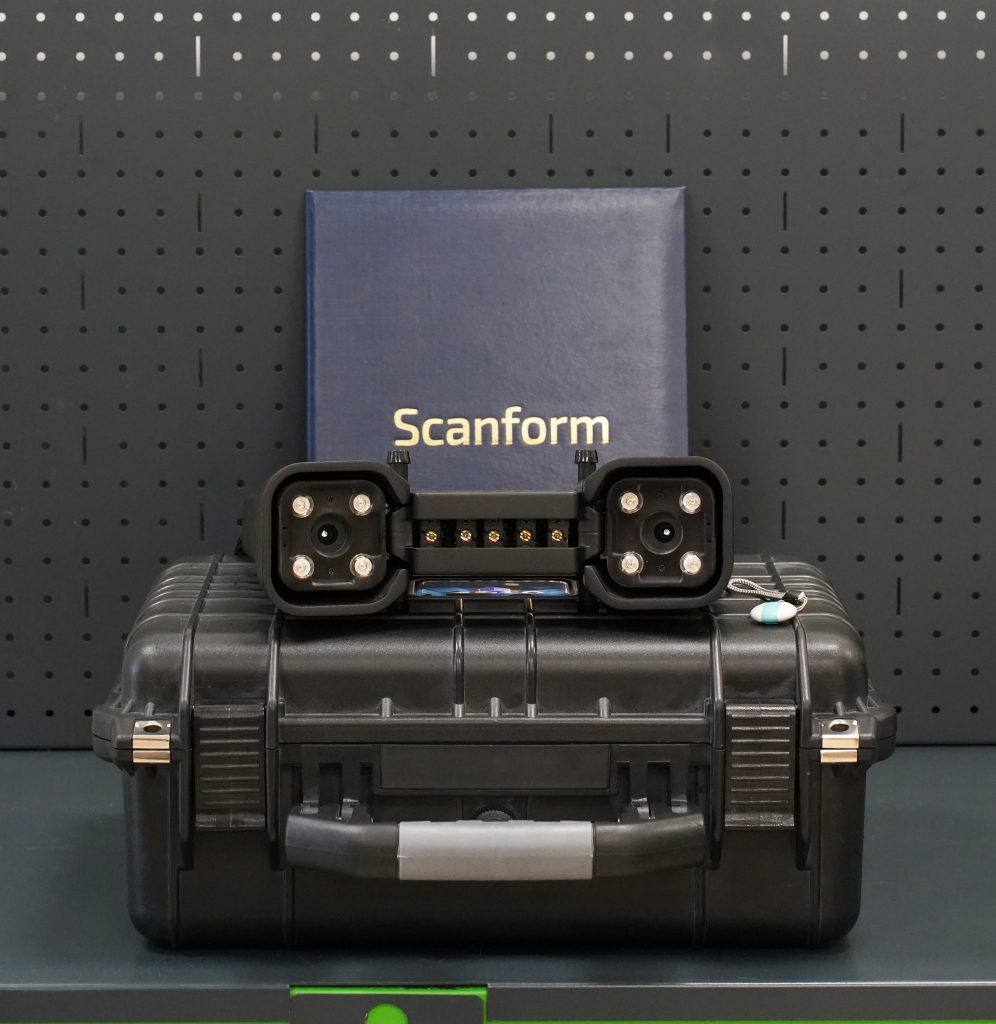

Комплектация Scanform L5 включает в себя:
-

Противоударный кейс
-
3D-сканер с кабелем длиной 5 метров
-
Папку с калибровочной пластиной
-
Блок питания для сканера
-
Аппаратный ключ для запуска программного обеспечения
-
Стартовый комплект светоотражающих самоклеящихся маркеров размером 6 и 3 мм (3154 шт.)
-
Гарантийный талон
-
Лист с регистрационными данными на портале Scanform
Эргономика и дизайн Scanform L5 продуманы до мелочей. Устройство имеет традиционный корпус с удобной эргономичной рукояткой. Размещение источника света и камер на одной линии делает сканер компактным и позволяет работать в ограниченном пространстве. Вес сканера составляет всего 950 граммов, что позволяет без особых усилий сканировать даже крупные объекты. Кабели защищены качественной оплеткой, что увеличивает их долговечность.
Программное обеспечение Scanform L5 включает в себя собственное ПО «Scanform 3D» с неограниченной лицензией и поддержкой русского и английского языков. Интерфейс программы интуитивно понятен и подходит для пользователей любой квалификации. ПО предоставляет доступ к расширенным настройкам процесса сканирования, что позволяет добиться максимальной точности и качества. Производитель регулярно обновляет ПО и предоставляет техническую поддержку. Программа работает только при наличии электронного ключа, что надежно защищает Scanform 3D от несанкционированного копирования и распространения.
Таким образом, Scanform L5 представляет собой мощный и удобный инструмент для профессионального 3D-сканирования, который сочетает в себе передовые технологии и высокое качество исполнения.
Калибровка и сканирование
Калибровка 3D-сканера с использованием углепластиковых пластин, обладающих низким коэффициентом теплового расширения, осуществляется оперативно и с высокой точностью. В комплекте поставки предусмотрены специальные маркеры, которые необходимо разместить на сканируемом объекте или вокруг него на рабочем столе. Программное обеспечение позволяет вручную настроить маркеры и использовать несколько их видов одновременно, включая сторонние или самодельные. Это обеспечивает гибкость и точность при подготовке к сканированию.
Процесс сканирования темных и матовых поверхностей не требует использования матирующего спрея, что упрощает работу и экономит время. Однако для металлических объектов, которые блестят, применение спрея необходимо, чтобы избежать отражений. Для сканирования блестящих, но не зеркальных поверхностей можно отрегулировать яркость лазерных линий, что позволяет получить качественные результаты без дополнительных манипуляций.
Сканер использует пять красных лазерных линий для захвата объектов, что позволяет эффективно фиксировать углубления и другие особенности геометрии. Для сканирования отверстий и поднутрений предусмотрен режим с одной лазерной линией, обеспечивающий более детализированное сканирование труднодоступных областей. Scanform L5 обеспечивает высокую точность и качество результатов без необходимости использования штатива или поворотного стола. Программное обеспечение позволяет отслеживать промежуточные результаты во время сканирования, что помогает контролировать процесс и вносить коррективы по мере необходимости.
Размеры сканируемых объектов могут варьироваться от 0,1 до 4 метров, а рекомендуемое расстояние для сканирования составляет 300 миллиметров. Это позволяет работать как с мелкими моделями, такими как механические детали, предметы декоративно-прикладного искусства и археологические находки, так и с крупными объектами, включая кузов автомобиля. Такая универсальность делает Scanform L5 идеальным инструментом для различных задач.
Мы успешно отсканировали глянцевую черную деталь защитного корпуса без применения матирующего спрея, но с использованием самоклеящихся меток. Процесс сканирования занял около 20 минут. Для точного захвата геометрии сильно отражающей и черной поверхности нужно подобрать подходящую яркость лазеров. Мы установили яркость на 90-96% и прошли сканирующими линиями по детали. Яркость лазеров можно регулировать как в интерфейсе программы, так и с помощью клавиатуры на корпусе устройства. Программное обеспечение на этапе постобработки позволяет удалить лишние шумы и получить качественную модель, что значительно упрощает дальнейшую работу с данными.
Далее мы отсканировали более крупную промышленную деталь. Автомобильная фара Hyundai Solaris имеет сложные геометрические поднутрения, прозрачное стекло и множество мелких элементов. Для сканирования такой детали нам понадобилось матирование прозрачной поверхности, иначе проецируемые лазерные линии просвечивали бы её насквозь. Сканер захватил внешнюю геометрию изделия и частично отверстие для установки ламп. Глубокие отверстия и ниши вызывают сложности у любых устройств подобной технологии, однако отсканированных данных достаточно для обратного проектирования. Scanform L5 успешно применяется для задач реверс-инжиниринга в автомобильной и других технологичных областях.
Выводы
Scanform L5 успешно справляется со сканированием объектов самых разных форматов, от небольших деталей до крупных промышленных установок. Корпус устройства выполнен в утилитарном стиле и оснащен удобной эргономичной рукоятью, обеспечивающей надежный хват. Программное обеспечение интуитивно понятно и функционально, что делает его подходящим как для начинающих пользователей, так и для профессионалов. В частности, оно предлагает следующие возможности:
-
Гибкую настройку формата и сочетания маркеров;
-
Возможность выбирать различное разрешение для каждого скана в одном проекте;
-
Четкую индикацию оптимального расстояния сканера от сканируемой поверхности;
-
Возможность редактирования отсканированных данных, удаления лишних маркеров и т.д.;
-
Быстрый захват геометрии в режиме пяти параллельных лазерных линий;
-
Режим детализации одной линией для лучшего захвата выемок и углублений;
-
Широкие возможности по оптимизации и постобработке полигональных моделей;
-
Возможность выбора русского или английского языка для работы в программе.
Из незначительных минусов можно отметить отсутствие управляющих кнопок. Однако их отсутствие делает сканер более утилитарным для использования в промышленных условиях. Корпус сканера относительно велик для эксплуатации в труднодоступных местах.
3D-сканер Scanform - это надежный инструмент для контроля качества и реверс-инжиниринга в автомобильной промышленности, дизайне и других отраслях. При всех его преимуществах, включая удобство использования и высокую скорость сканирования, у устройства есть некоторые ограничения, такие как невозможность захвата цветовой текстуры. Однако эти ограничения не снижают качество работы сканера, и он остается востребованным инструментом для широкого спектра задач.
Технические характеристики ScanForm L5:
|
Разрешение |
0.15-4 мм |
|
Погрешность (точность) |
0,06-0,07 мм |
|
Скорость измерений |
550000 т/с |
|
Объемная погрешность |
0,040 мм + 0,070 мм/м |
|
Диапазон размеров объекта (рекомендуемый) |
0,1 – 4 м |
|
ПО в комплекте |
Scanform (собственной разработки) |
|
Зона сканирования |
250х350 мм |
|
Сканирование цветом (текстуры) |
Нет |
|
Сканирование только с маркерами |
Да |
|
Интерфейс подключения сканера и ключа |
2 x USB 3.0 / 3.1 (ключ USB 2.0); |
|
Операционная система (64-bit) |
Windows 11, 10, 8, 7 |
|
Диапазон рабочих температур |
От + 5 до + 40 °C |
|
Диапазон рабочей влажности |
10-90 % (без конденсата) |
|
Класс лазера |
II (безопасный для глаз) |
|
Формат выходных данных |
Экспорт модели: .stl .ply .3mf Экспорт облака точек: .txt .e57 Экспорт маркеров: .txt .asc |
|
Габариты (д,в,ш) |
173 x 94 x 298 мм |
|
Вес устройства |
950 гр |
|
Длина проводов |
5 м |
|
Гарантия |
1 год (опционально до 3-х лет) |
